📖 [ClinicCAD] Пользовательский интерфейс

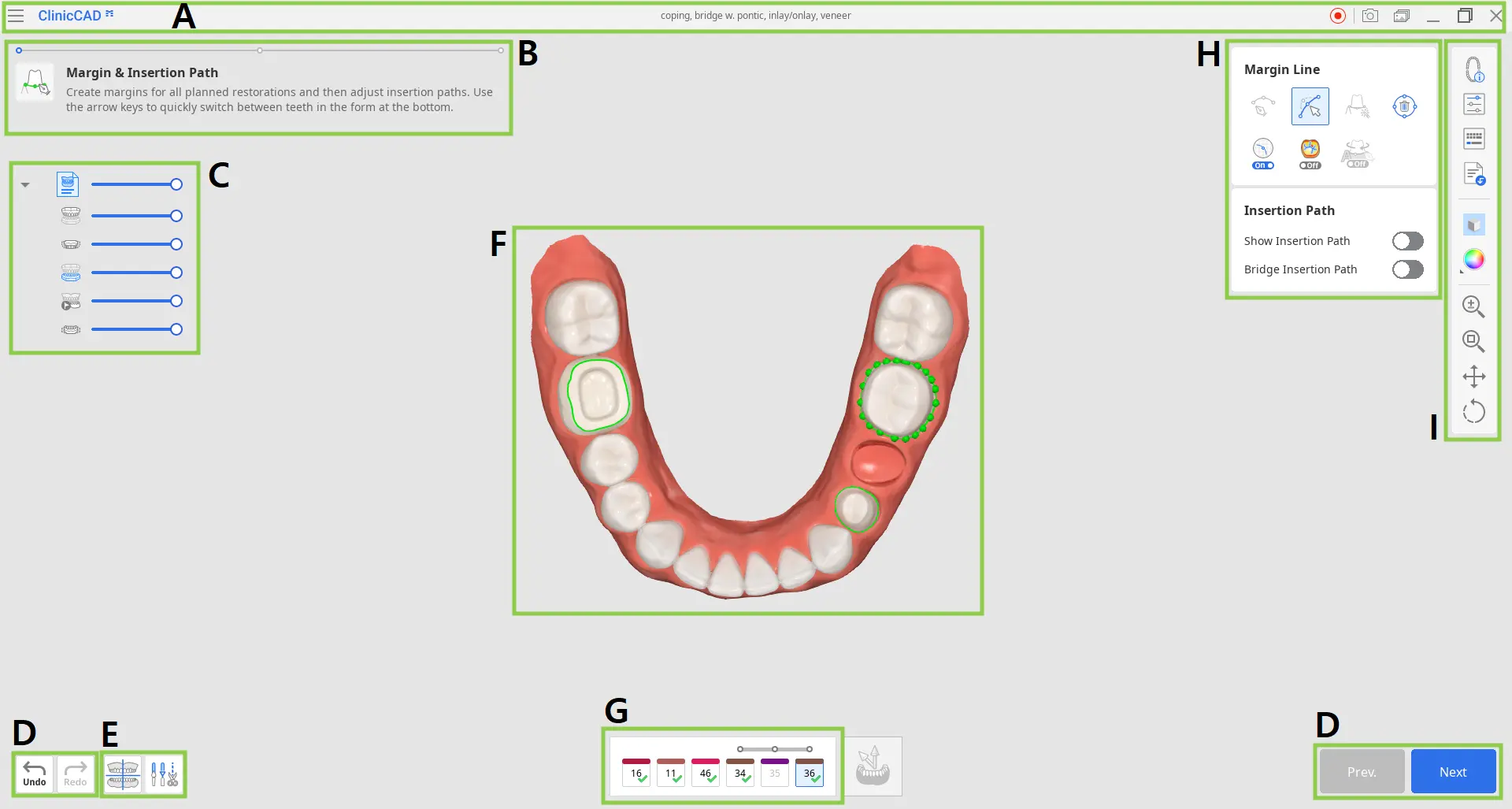

Краткий обзор пользовательского интерфейса

Строка заголовка

Строка заголовка — это панель в верхней части окна приложения, которая содержит основные элементы управления справа и меню слева. Также здесь отображается название приложения и название открытого проекта.

	Меню	Управление открытым проектом, доступ к имеющимся вспомогательным ресурсам, а также просмотр сведений о приложении.
	Справочный центр	Переход на страницу Справочного центра Medit, посвященную этому приложению.
	Начать/остановить запись видео	Запуск и остановка видеозаписи экрана.
	Скриншот	Сделать снимок экрана. Сделайте скриншот приложения со строкой заголовка или без нее, используя автоматический выбор, или нажмите и перетащите, чтобы захватить только нужную область.
	Управление скриншотами	Просмотр, экспорт или удаление скриншотов. По завершении все полученные изображения будут автоматически сохранены в проекте.
	Свернуть	Сворачивает окно приложения.
	Восстановить	Разворачивает или восстанавливает окно приложения.
	Выход	Закрывает приложение.

Дерево данных

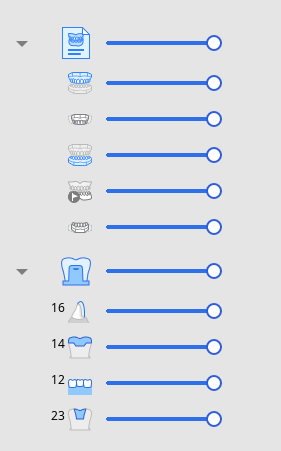

Дерево данных расположено в левой части экрана и отображает список данных, упорядоченных по группам. Данные можно показать или скрыть, нажав на соответствующий значок в дереве, или настроить их прозрачность с помощью специального ползунка. Все данные в дереве данных распределены по двум основным группам: группа данных сканирования и реставрации. Структура может незначительно отличаться в зависимости от целей конкретного этапа или инструмента. На изображении ниже приведен пример с завершающего этапа.

 Группа данных сканирования

 Верхняя челюсть
 Динамическая верхняя челюсть
 Нижняя челюсть
 Предоперационная нижняя челюсть
 Динамическая нижняя челюсть

 Реставрации

 Винир № 16
 Накладка № 14
 Мост № 12-21
 Вкладка № 23

Кнопки управления действиями

Управление общим рабочим процессом осуществляется с помощью пяти кнопок, которые расположены в обоих нижних углах окна приложения.
Кнопка «Завершить» появится только на завершающем этапе.

Боковая панель инструментов

Боковая панель инструментов расположена в правой части экрана; она предлагает ряд инструментов, которые могут понадобиться на любом этапе рабочего процесса проектирования.

Инструменты управления

	Информация формы	Показывает или скрывает информацию формы, зарегистрированную в Medit Link. На первом этапе ее также можно отредактировать.
	Настройки параметров	Позволяет настроить параметры для создания внутренней и внешней поверхностей реставрации.
	Горячие клавиши	Просмотр и управление горячими клавишами
	Импортировать дополнительные данные	Импорт дополнительных 3D-данных для использования в качестве референсных или для помощи в процессе проектирования.

Инструменты отображения

	Настройки сетки (mm)	Позволяет показать или скрыть сетку (наложение вкл/выкл). Нажмите несколько раз, чтобы управлять параметрами наложения.
	Режим отображения данных	Позволяет переключаться между различными вариантами отображения данных. (глянцевый/матовый/матовый с гранями/монохромный/монохромный с гранями)

Инструменты анализа

	Области контакта с соседними зубами	При включении эта функция позволяет отобразить области контакта между реставрацией и соседними зубами. Используйте ее при моделировании внешней поверхности реставрации, чтобы добавить или удалить материал и обеспечить оптимальную посадку.
	Области контакта с антагонистами	При включении эта функция позволяет отобразить области контакта между реставрацией и антагонистами. Включите ее при моделировании внешней поверхности реставрации для проверки окклюзии.
	Переключить область отображения девиации	Переключает шкалу отображения девиации между всеми данными и только областью контакта.
	Минимальная толщина	Включите эту функцию для отображения тонких участков реставрации. Используйте ее во время моделирования, чтобы убедиться, что реставрация не слишком тонкая для печати или фрезерования.

Инструменты управления данными (для сенсорного экрана/мыши)

	Увеличить/уменьшить масштаб	Увеличение и уменьшение масштаба с помощью щелчка и перетаскивания.
	Подогнать	Подгонка данных под размер экрана.
	Панорамировать	Перемещение данных с помощью щелчка и перетаскивания.
	Повернуть	Вращение данных с помощью щелчка и перетаскивания.

Панели инструментов

Панели инструментов, расположенные рядом с боковой панелью инструментов, на каждом этапе различны. Каждая панель инструментов представляет задачу, которую можно выполнить на этом этапе, и предоставляет все необходимые функции для ее выполнения.
Ниже приведены пояснения к функциям, представленным в панелях инструментов во всем приложении.

Линия края

	Создать вручную	Позволяет вручную создать линию края на основе выбранных точек.
	Редактировать	Позволяет добавлять, перемещать или удалять контрольные точки для редактирования линии края. Удерживайте нажатой клавишу Ctrl, чтобы отредактировать линию вручную.
	Создать автоматически	Позволяет автоматически создать замкнутую линию края на основе выбранной точки.
	Удалить	Удаляет линию края.
	Вид в разрезе	Отображает вид области, в которой находится мышь, в разрезе.
	Режим отображения кривизны	Позволяет просмотреть кривизну данных через цветовую карту
	Изменить динамический просмотр	Включите функцию «Изменить динамический просмотр», чтобы автоматически поворачивать данные в соответствии с направлением просмотра. 🔎Примечание Доступно только при использовании функции «Создать вручную».

Позиционирование

	Свободное перемещение/масштабирование	Позволяет свободно перемещать зуб без каких-либо ограничений. Для поворота и масштабирования используйте горячие клавиши.
	3D-манипулятор	Позволяет масштабировать, перемещать или поворачивать зуб вдоль осей.

Выбор

	Умный выбор области одного зуба	Автоматически выбирает область отдельного зуба, исключая десну. Нажмите на зуб и выделите область мышкой.
	Выбор кистью	Выбирает все объекты на начерченном от руки пути на экране. Выбирается только лицевая сторона.
	Отмена выбора кистью	Отменяет выбор всех объектов на начерченном от руки пути на экране. Отменяется выбор только лицевой стороны.
	Очистить все выбранное	Очищает все выбранные области.

Моделирование

	Добавить	Добавляет материал к реставрации. Горячая клавиша: 1
	Удалить	Удаляет материал из реставрации. Горячая клавиша: 2
	Cгладить	Сглаживает части реставрации. Горячая клавиша: 3
	Морфинг	Применяет морфинг к материалу на реставрации, перетаскивая его с помощью мыши. Горячая клавиша: 4
	Желобок	С помощью острого лезвия удаляет материал с реставрации для создания желобков.  Горячая клавиша: 5

Адаптация

	Адаптировать к соседним зубам	Адаптирует реставрацию к соседним зубам.
	Адаптировать к антагонистам	Адаптирует реставрацию к антагонистам.
	Адаптировать к десне	Адаптирует промежуточную часть к десне.

Коннекторы

	Переместить	Позволяет перетащить центральную точку, чтобы отрегулировать положение и площадь поперечного сечения коннектора.
	Редактировать	Позволяет добавлять, перемещать или удалять контрольные точки, чтобы изменить форму коннектора.
	Разрешить маленькие коннекторы	Создание коннекторов меньшего размера только на основе областей наложения. При включении эта функция позволяет создавать коннекторы с площадью поперечного сечения меньше минимальной, указанной в настройках параметров.
	Добавить/удалить	Добавление или удаление коннекторов между зарегистрированными элементами по мере необходимости.

Винт/ручка (инструменты для управления элементами)

	Автоматическая установка	Автоматически размещает выбранный элемент в оптимальном месте.
	Настроить лицом к себе	Поворачивает все элементы лицевой стороной к пользователю.
	Удалить все	Удаляет все элементы. Чтобы удалить один элемент, щелкните его правой кнопкой мыши.
	Переместить	Позволяет изменить положение элемента путем его перетаскивания.

Обзор дизайна

	Край и направление вставки	Корректировка края и направления вставки в случае необходимости. Изменения коснутся только внутренней поверхности, внешняя останется неизменной.
	Расположение данных зубов	Корректировка позиционирования данных зуба в случае необходимости. Изменения затронут только внешнюю поверхность, внутренняя останется без изменений. Доступно только при автоматическом создании одиночных коронок.
	Динамическая окклюзия	Просмотр дизайна реставрации с использованием доступных записей движений нижней челюсти.
