📖 Calibração do scanner

Calibração do scanner de bancada

A calibração é recomendada para o escaneamento e desempenho adequados do dispositivo.

Calibre o scanner quando:

• A qualidade dos dados de escaneamento diminuir em comparação com os escaneamentos anteriores.
• As condições externas, como a temperatura do dispositivo, mudarem durante o uso.
• Já tiver decorrido o período de calibração configurado.

Callibração do T710/T510/T310

1. Ligue o scanner e conecte-o ao software.
2. Clique no ícone do scanner no canto inferior esquerdo para executar o Assistente de calibração.

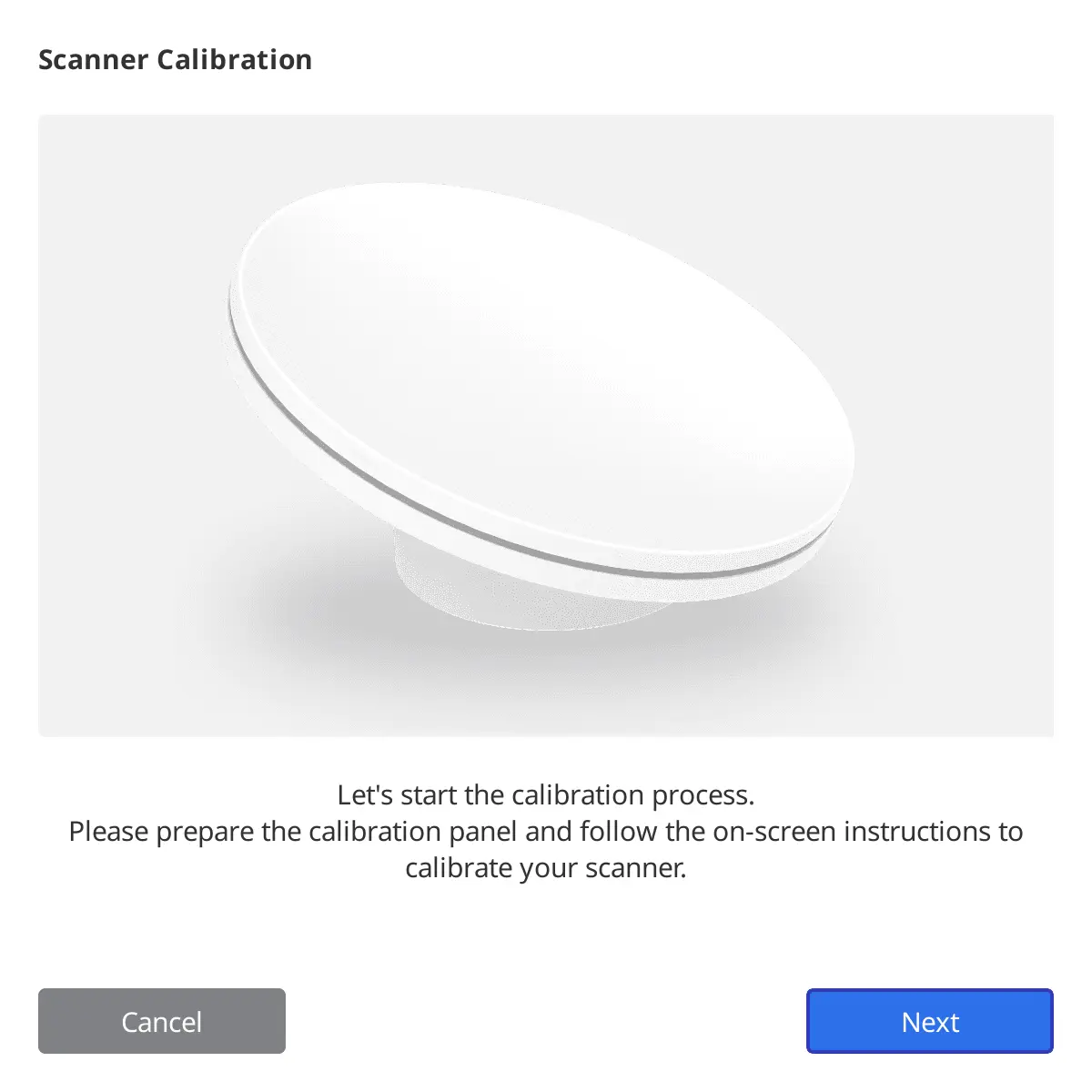

3. Prepare e posicione o painel de calibração.

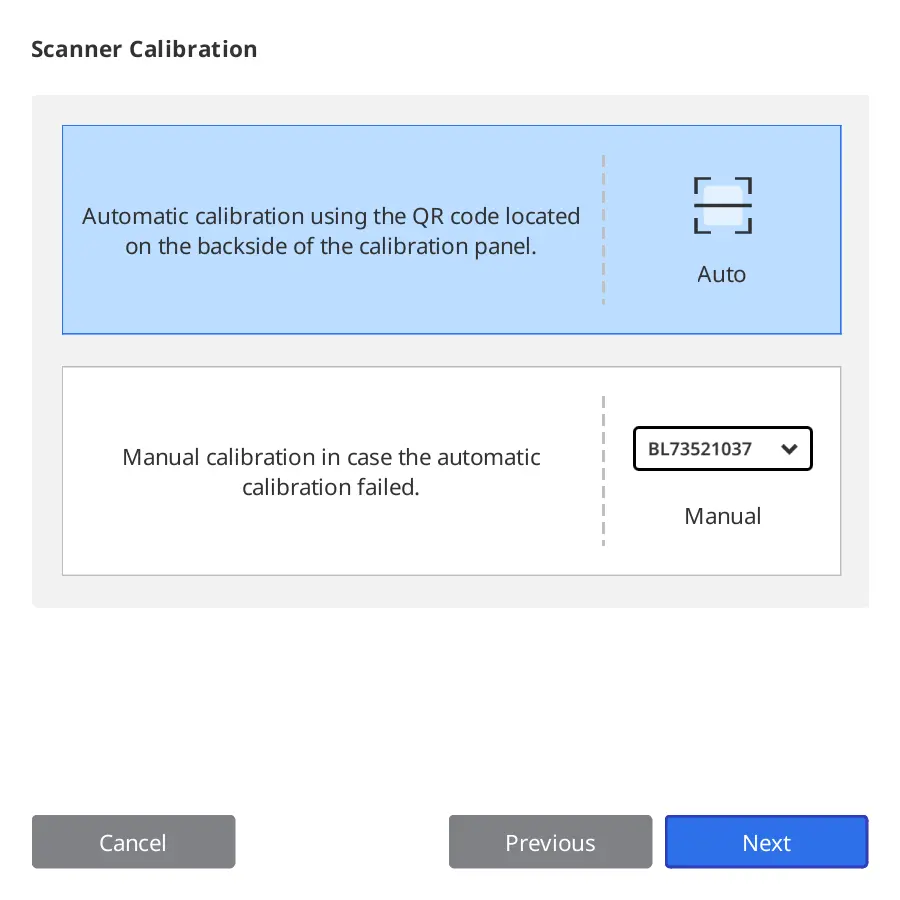

4. Selecione uma das duas opções de calibração e clique em Avançar.
   • Calibração automática: é realizada por meio do código QR na parte de trás do painel de calibração.
   • Calibração manual: o arquivo PNL correspondente é necessário para executar a calibração manual.


5. Insira o número de série do painel de calibração de acordo com a opção escolhida acima.
   • Calibração automática:
     • O scanner capturará o código QR na parte de trás do painel de calibração e o processo de calibração será iniciado automaticamente.
   • Calibração manual:

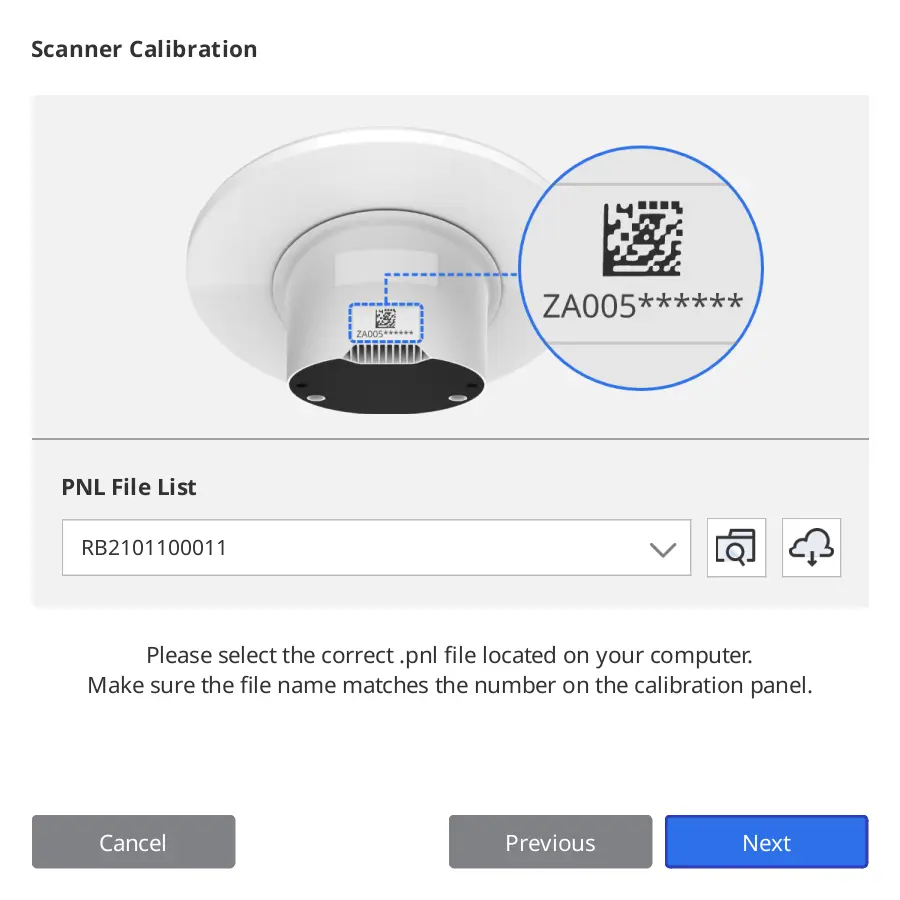

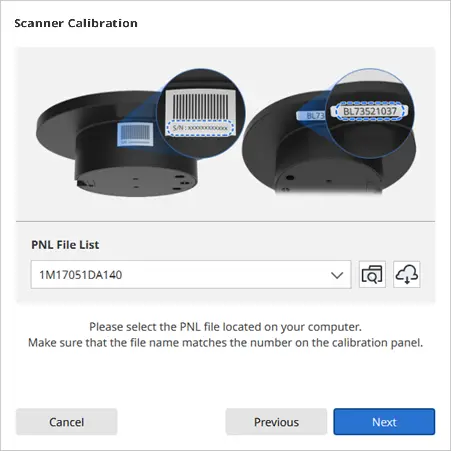

     • Verifique o número de série no painel de calibração e selecione o arquivo PNL correspondente na lista de arquivos.
     • Se você não conseguir encontrar o número de série na lista, verifique se possui um arquivo PNL no PC ou no pendrive de instalação.
       • Se tiver o arquivo PNL, clique em  para procurá-lo.
       • Se não tiver o arquivo PNL, clique em  e digite o número de série.

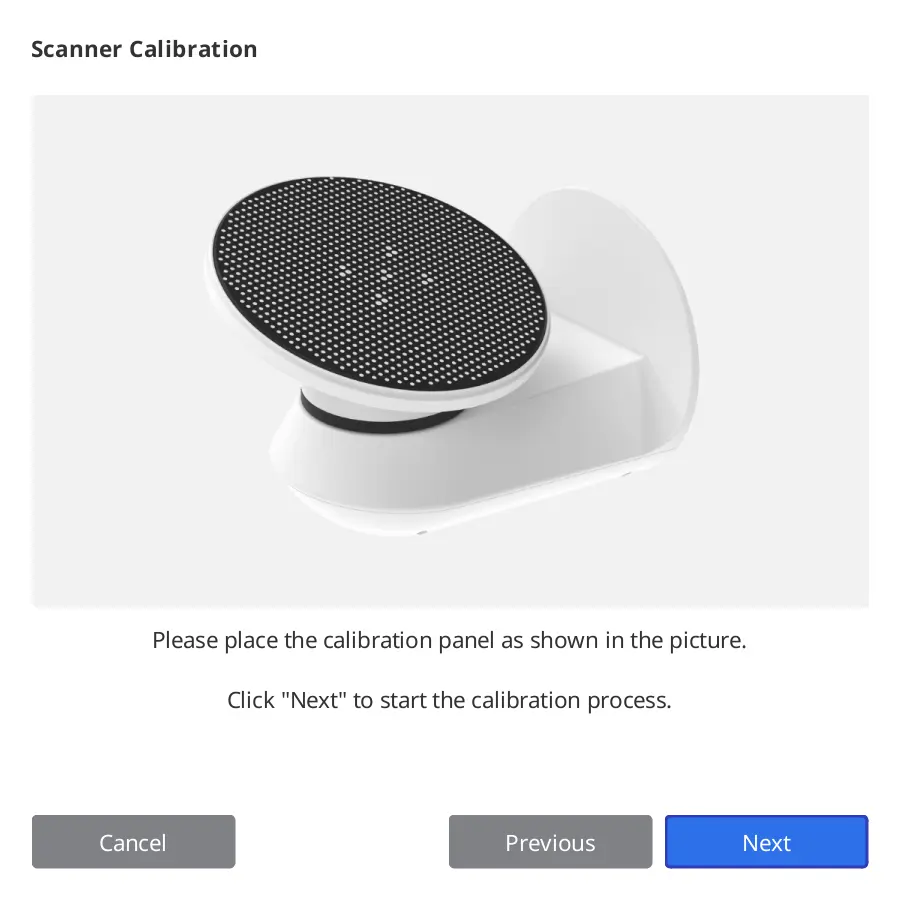

6. Posicione o painel de calibração no scanner conforme mostrado na imagem.

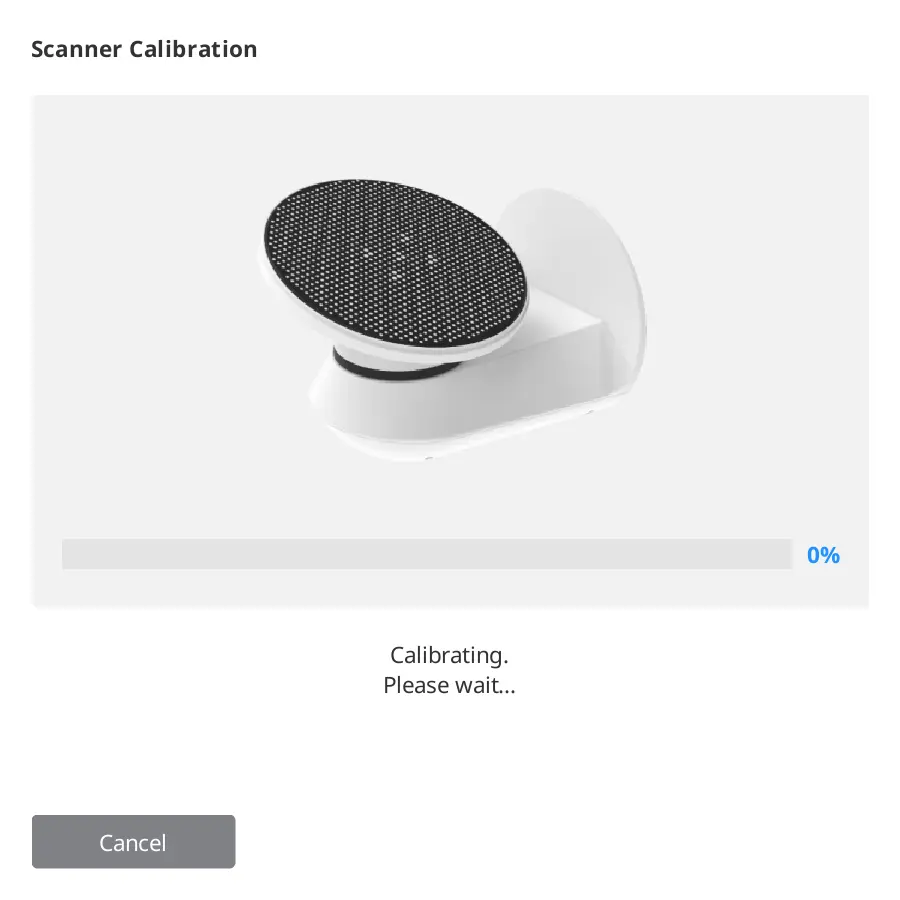

7. O processo de calibração pode levar alguns minutos. Não toque no scanner.

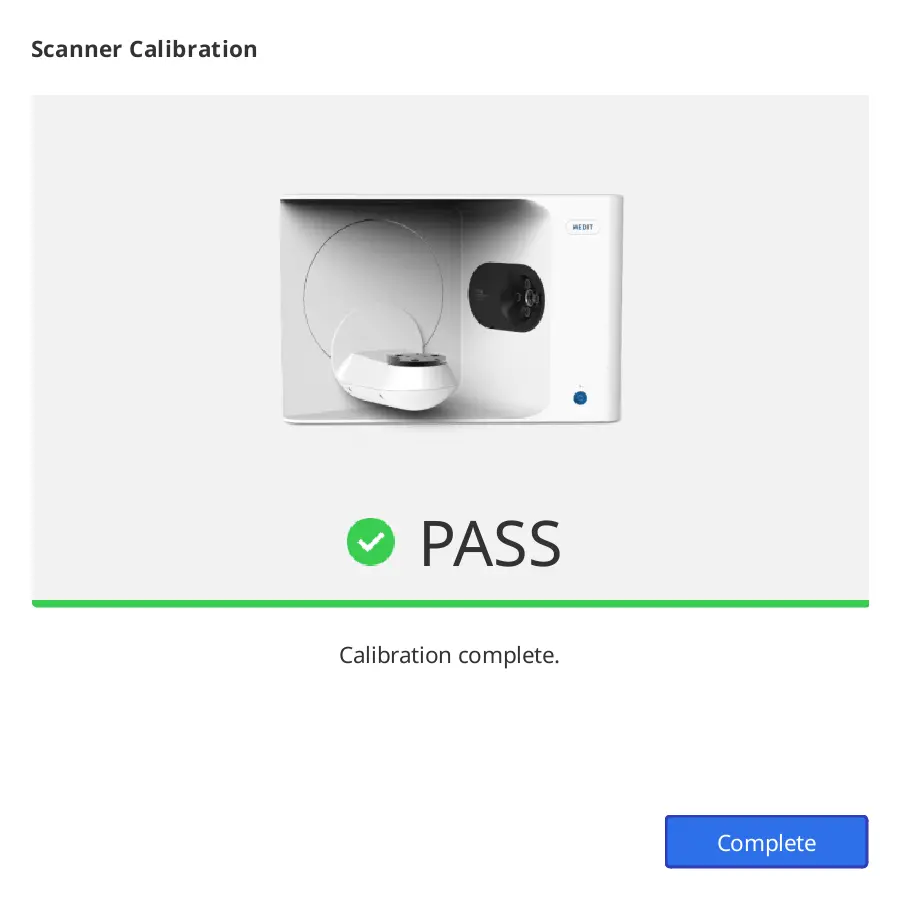

8. Aguarde até a calibração ser concluída com sucesso.



Callibração do T500/T300

1. Ligue o scanner e conecte-o ao software.
2. Clique no ícone do scanner no canto inferior esquerdo para executar o Assistente de calibração.

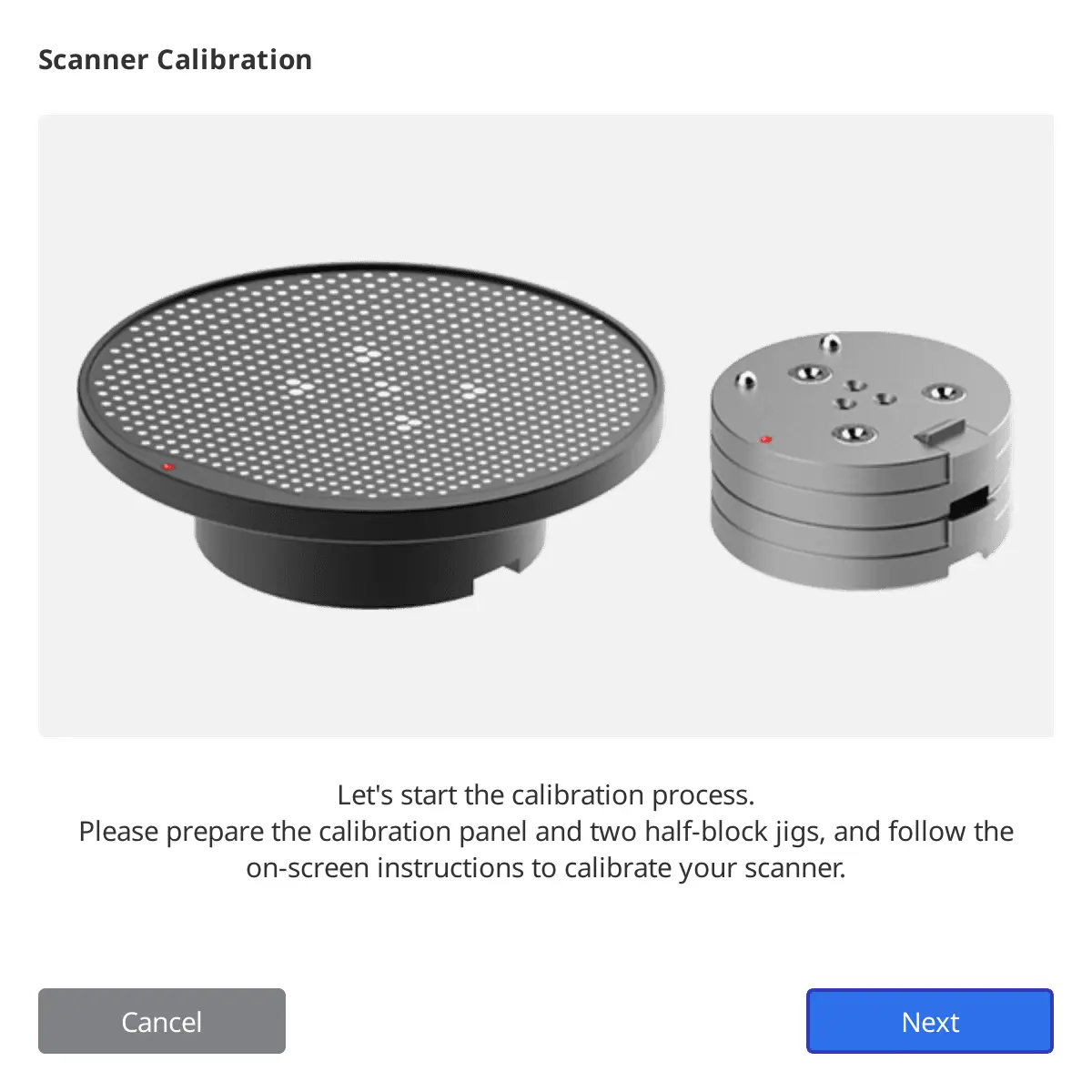

3. Prepare e posicione o painel de calibração como demonstrado na foto.


4. Selecione uma das duas opções de calibração e clique em Avançar.
   • Calibração automática: é realizada por meio do código QR na parte de trás do painel de calibração.
   • Calibração manual: o arquivo PNL correspondente é necessário para executar a calibração manual.


5. Insira o número de série do painel de calibração de acordo com a opção escolhida acima.
   • Calibração automática:
     • O scanner capturará o código QR na parte de trás do painel de calibração e o processo de calibração será iniciado automaticamente.
   • Calibração manual:
     • Verifique o número de série no painel de calibração e selecione o arquivo PNL correspondente na lista de arquivos.
     • Se você não conseguir encontrar o número de série na lista, verifique se possui um arquivo PNL no PC ou no pendrive de instalação.
     • Se tiver o arquivo PNL, clique em  para procurá-lo.
     • Se não tiver o arquivo PNL, clique em   e digite o número de série.

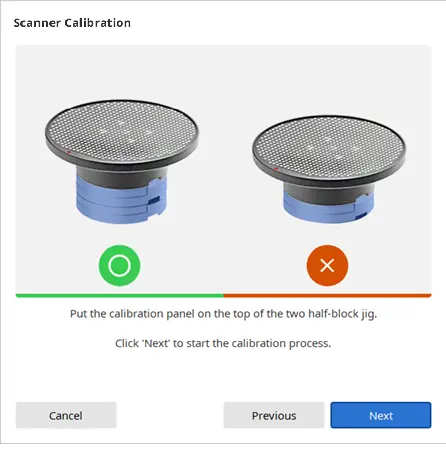

6.  Coloque o painel de calibração no topo dos dois gabaritos de meio bloco.

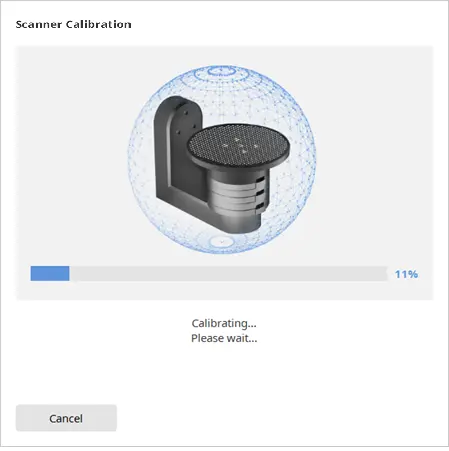

7. O processo de calibração pode levar alguns minutos. Não toque no scanner.


8. Aguarde até a calibração ser concluída com sucesso.



Calibração do scanner intraoral

A calibração é recomendada para o escaneamento e desempenho adequados do dispositivo.

Calibre o scanner quando:

• A qualidade dos dados de escaneamento diminuir em comparação com os escaneamentos anteriores.
• As condições externas, como a temperatura do dispositivo, mudarem durante o uso.
• Já tiver decorrido o período de calibração configurado.

Observe que a precisão dos dados de escaneamento aumenta se a temperatura do scanner durante a calibração for semelhante à do escaneamento.

Deixe seu scanner aquecer antes da calibração para atingir a mesma temperatura do escaneamento.

Como calibrar

A seguir descrevemos como calibrar com base no i700. Outros scanners intraorais da Medit, exceto o i900, podem ser calibrados da mesma maneira.

1. Ligue o scanner e conecte-o ao software.

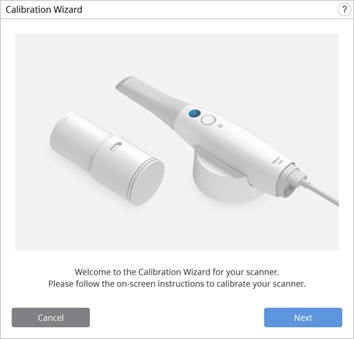

2. Clique no ícone “Calibrar” no canto inferior esquerdo do programa.

   Basta inserir o scanner na ferramenta de calibração para iniciar a calibração. (Não disponível no i500)

3. Prepare a ferramenta de calibração e clique em "Avançar" para iniciar o processo de calibração.

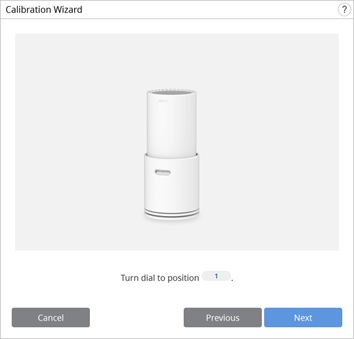

4. Mova o indicador da ferramenta de calibração para a posição 1.

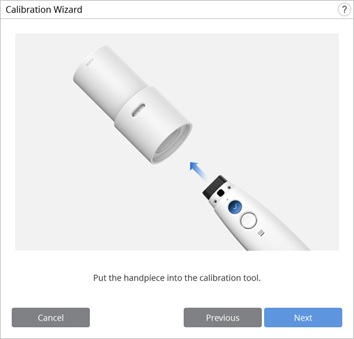

5. Insira a peça de mão na ferramenta de calibração.

6. Clique em "Avançar" para começar a calibração.

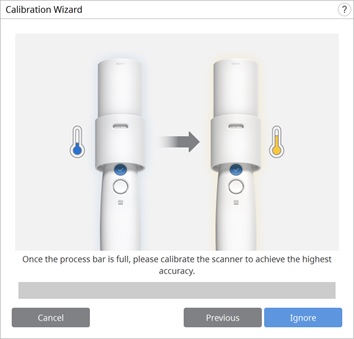

7. Se a temperatura do scanner estiver muito baixa, o pré-aquecimento será necessário para garantir o melhor desempenho.

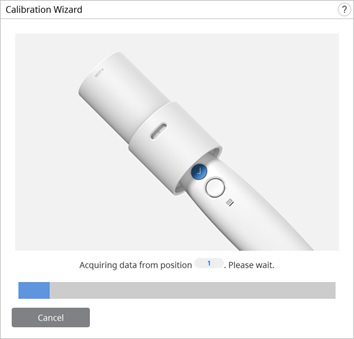

8. Se a peça de mão estiver montada corretamente, o sistema adquirirá automaticamente os dados na posição 1.

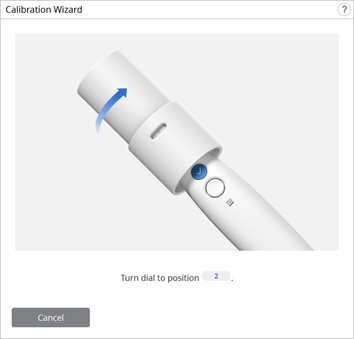

9. Depois de concluir a aquisição de dados na posição 1, gire o indicador para a próxima posição de acordo com as instruções na tela.

10. Repita o processo acima para as posições 2 a 8 e a ÚLTIMA.

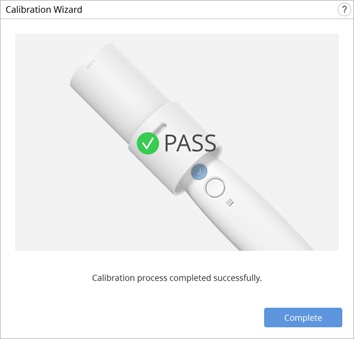

11. Depois que for concluída a aquisição de dados na posição LAST, o resultado da calibração será exibido.
