📖 Correspondência da biblioteca de scan bodies





A funcionalidade Correspondência da biblioteca de scan bodies é útil ao escanear áreas de difícil acesso, como uma área de implante estreita ou materiais de scan body de metal.

Ao escanear o scan body preso ao acessório implantado, você pode substituir os dados do scan body pelos dados da biblioteca para reproduzir com precisão a posição e o ângulo do implante.

As ferramentas a seguir são fornecidas na funcionalidade Correspondência da biblioteca de scan bodies.

	Número do Dente	Permite que os usuários selecionem um número de dente individual para o alvo de aquisição de dados. Consulte o artigo vinculado para mais detalhes. 🔍 Usar números de dentes para múltiples Scanbodies
	Biblioteca do scan body	Atribui dados da biblioteca a cada dente e gerencia os dados da biblioteca. Consulte o artigo vinculado para mais detalhes. 🔍 Gerenciar biblioteca de corpo de escaneamento de implante 🔍 Descargar bibliotecas de Scan bodies e importarlas a Medit Link for Clinics
	Exibir/Ocultar desvio	Mostra ou oculta o desvio entre os dados alinhados usando um mapa de cores.
	Alinhamento manual	Permite que os usuários alinhem os dados da biblioteca e escaneiem os dados manualmente. Você pode alinhar os dados com um a três pontos de alinhamento.





Como usar a Correspondência da biblioteca de scan bodies

Atribuir biblioteca do scan body

Antes de adquirir os dados do scan body, você deve atribuir a biblioteca desejada para cada número de dente.

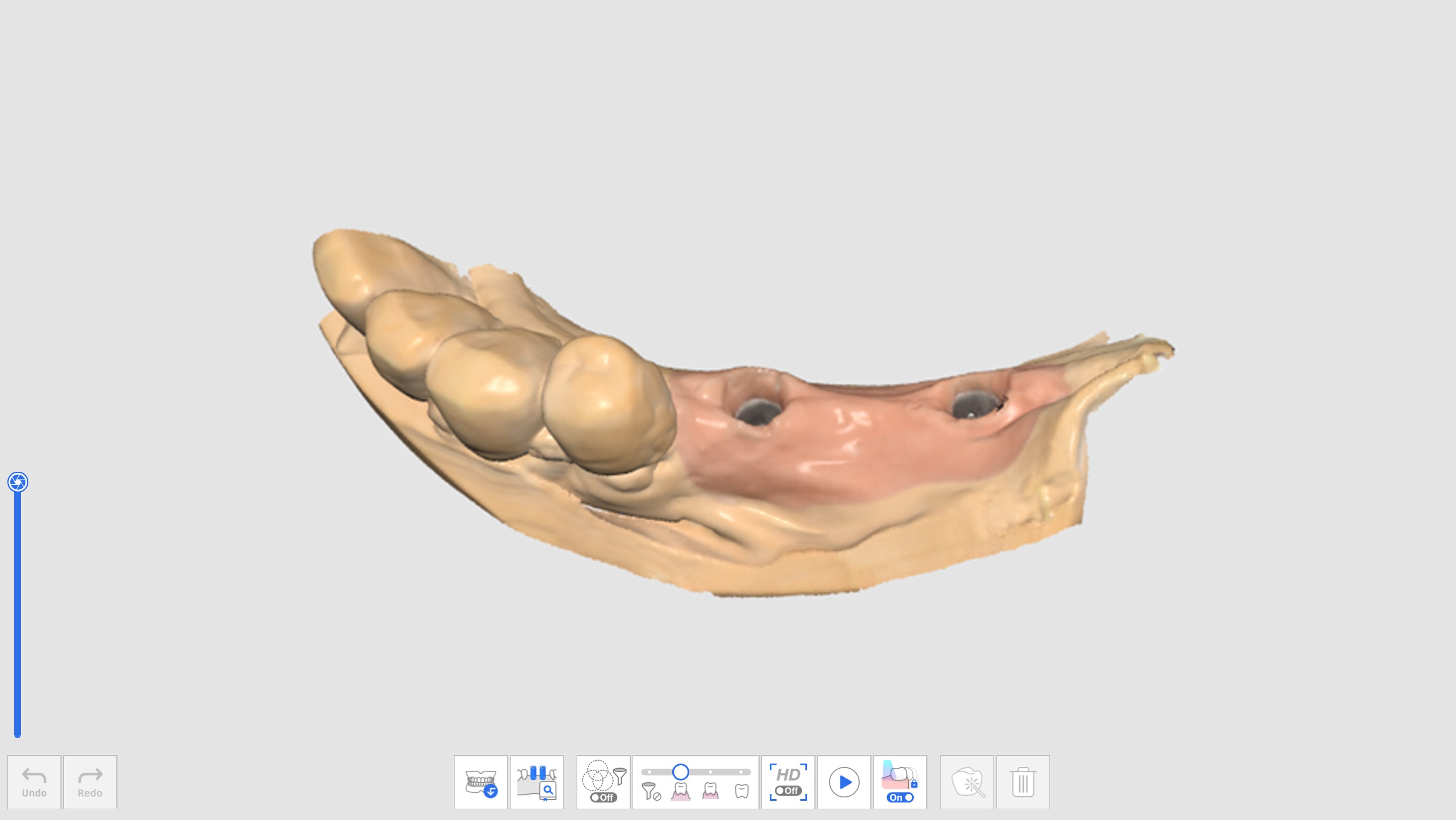

1. Adquira dados nas etapas de Maxila ou de Mandíbula antes de fixar o scan body.

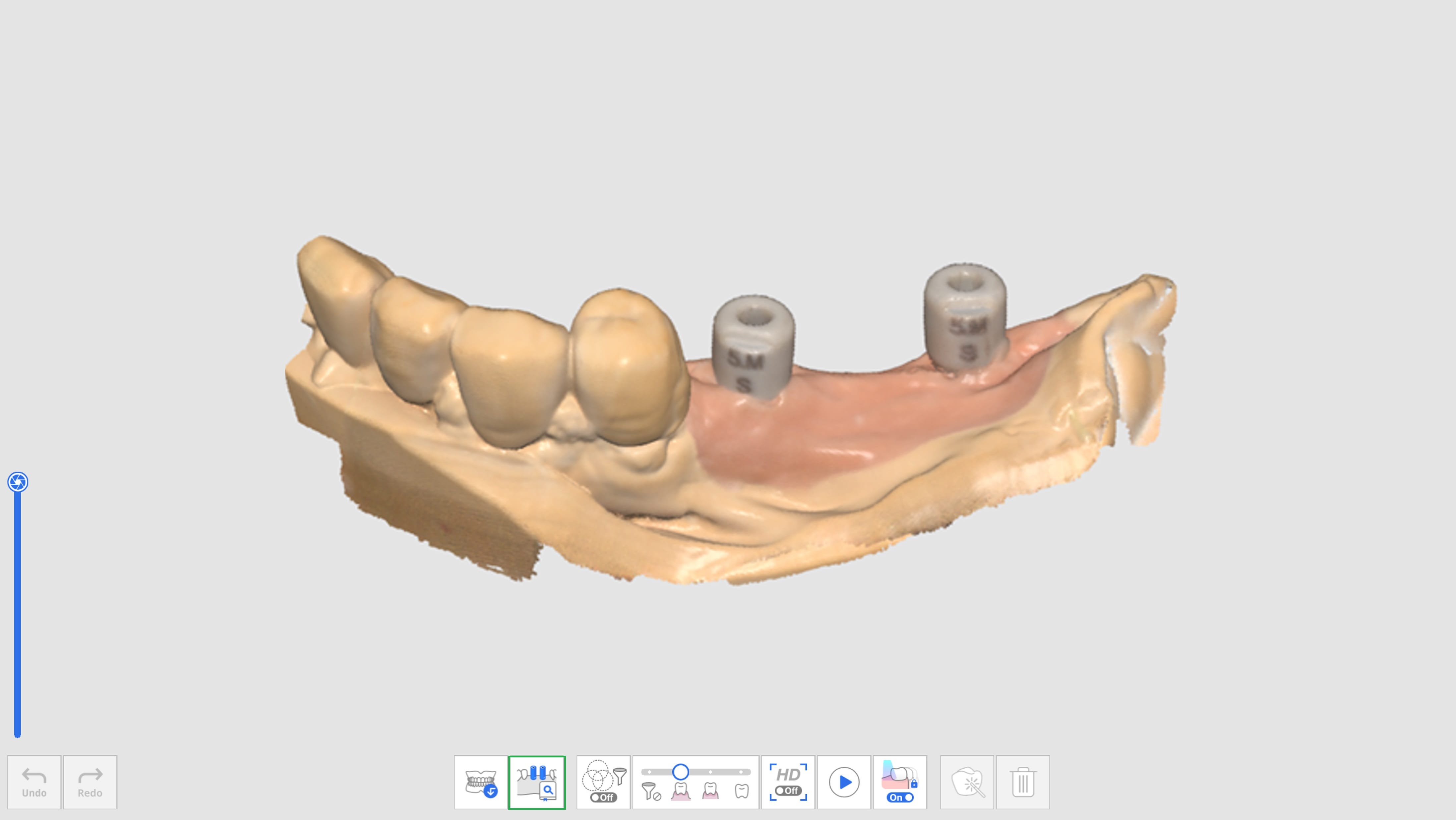

2. Vá para a etapa Scan body e obtenha dados de escaneamento após fixar o scan body.

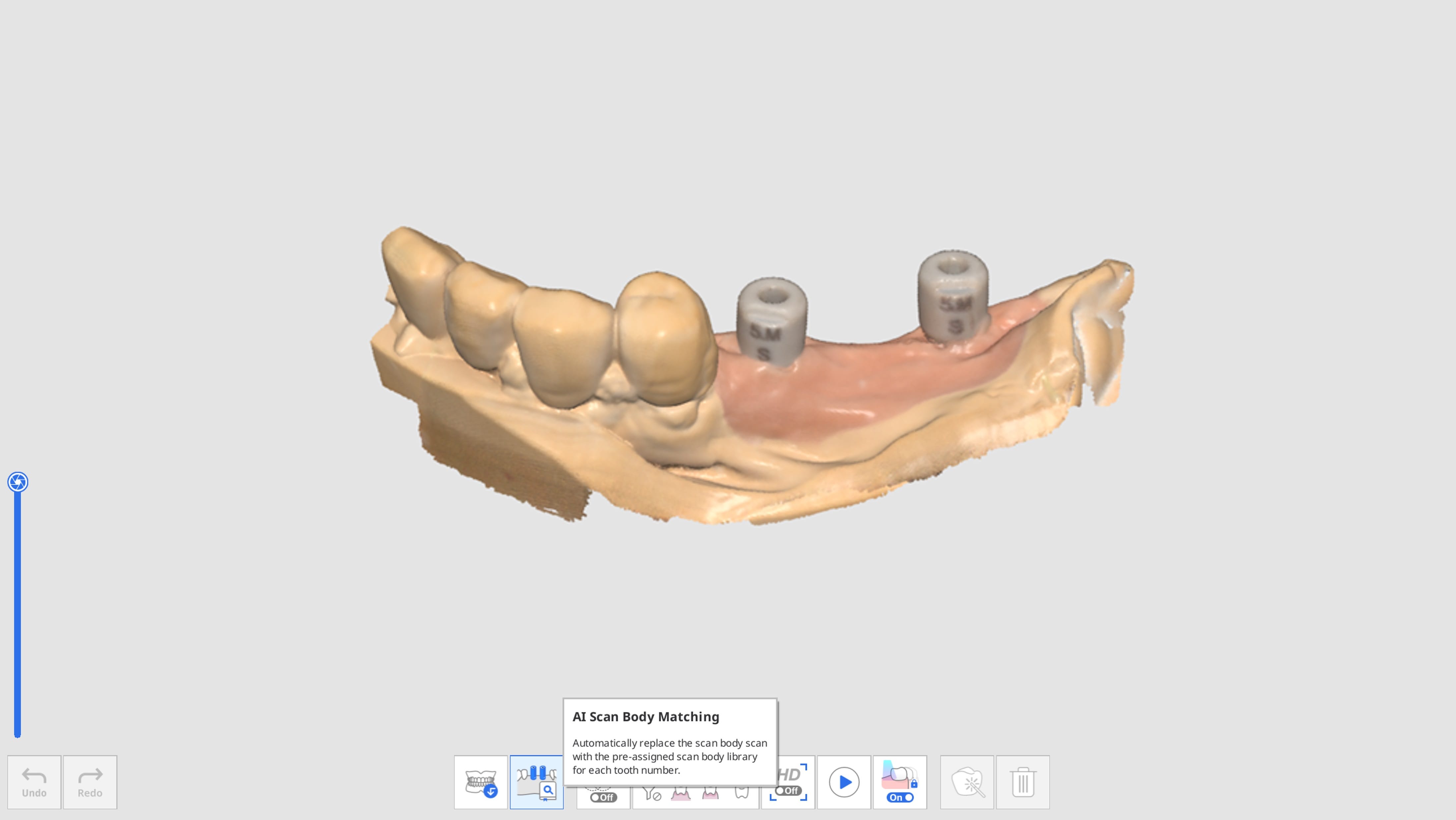

3. Clique no ícone da ferramenta "Correspondência da biblioteca de scan bodies" na parte inferior da tela.



4. Clique no ícone "Biblioteca do scan body".

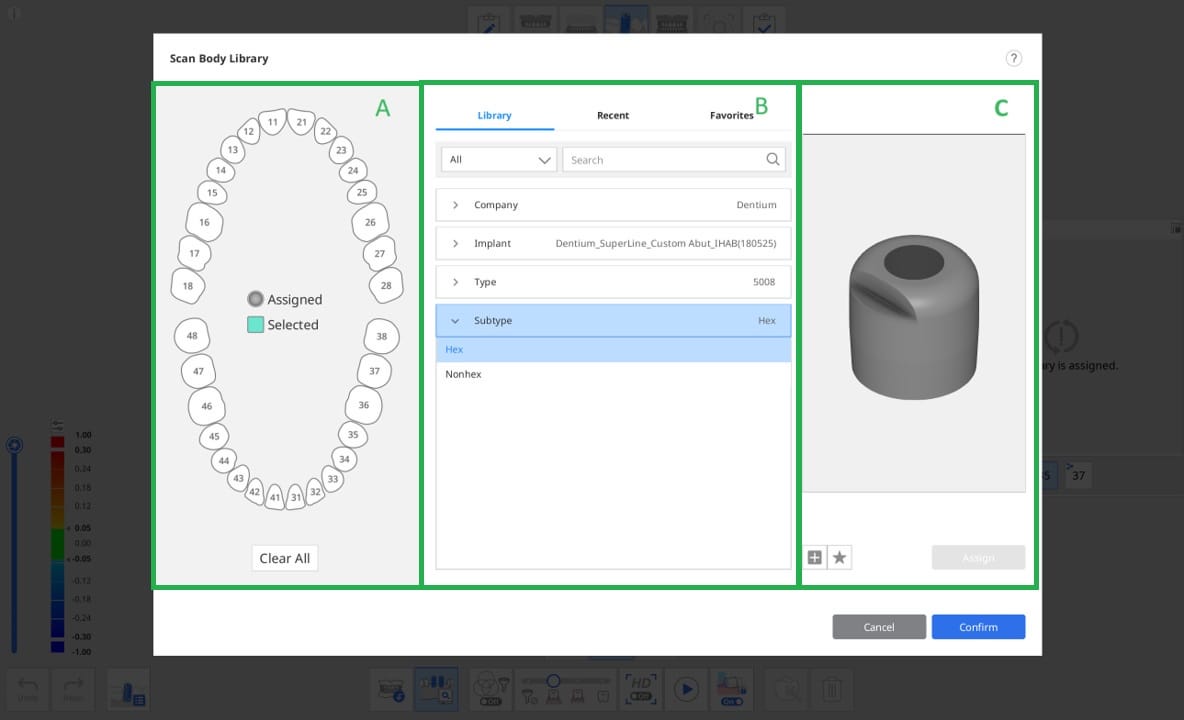

5. A caixa de diálogo a seguir aparece para definir a biblioteca do scan body para cada dente.

As três guias a seguir são fornecidas na seção B para seleção da biblioteca do scan body.

• Biblioteca: todas as bibliotecas de scan body registradas são listadas por Empresa, Implante, Tipo e Subtipo. Você pode pesquisar por bibliotecas de scan body inserindo seus nomes.
• Recente: as bibliotecas de scan body usadas mais recentemente são listadas com a data do último uso.
• Favorito: as bibliotecas de scan body marcadas com estrela são listadas. Você pode adicionar uma biblioteca do scan body à guia Favoritos para facilitar o acesso clicando no ícone "Adicionar aos favoritos" abaixo da imagem de pré-visualização.





6. Selecione um ou vários dentes da seção A e uma biblioteca na seção B para atribuir.

É possível adicionar uma nova biblioteca clicando no botão "+" abaixo para pré-visualizar a imagem. Para o registro, são suportados arquivos nos formatos STL, OBJ e PLY.



7. Verifique a biblioteca selecionada na pré-visualização 3D. Você pode girar, mover, aumentar e diminuir o zoom.

Certificado pela Medit

As bibliotecas do scan body com o logotipo da Medit no canto superior direito aplicam um algoritmo otimizado para o alinhamento da biblioteca do scan body a fim de minimizar o impacto do erro de escaneamento devido ao processamento e ao material do fabricante do scan body.



8. Clique em "Atribuir" para atribuir o scan body selecionado ao número de dente.



9. Depois de atribuir todas as bibliotecas necessárias, clique em "Confirmar".

Alinhar biblioteca do scan body

Depois de atribuir uma biblioteca a um número de dente, a Correspondência da biblioteca de scan bodies alinhará automaticamente a biblioteca aos dados adquiridos durante o escaneamento.

1. Ative a ferramenta "Correspondência da biblioteca de scan bodies" na parte inferior da tela.



2. Ao escanear os dados de scan body, o programa tenta automaticamente alinhar a biblioteca que você atribuiu ao número do dente com os dados de escaneamento adquiridos.

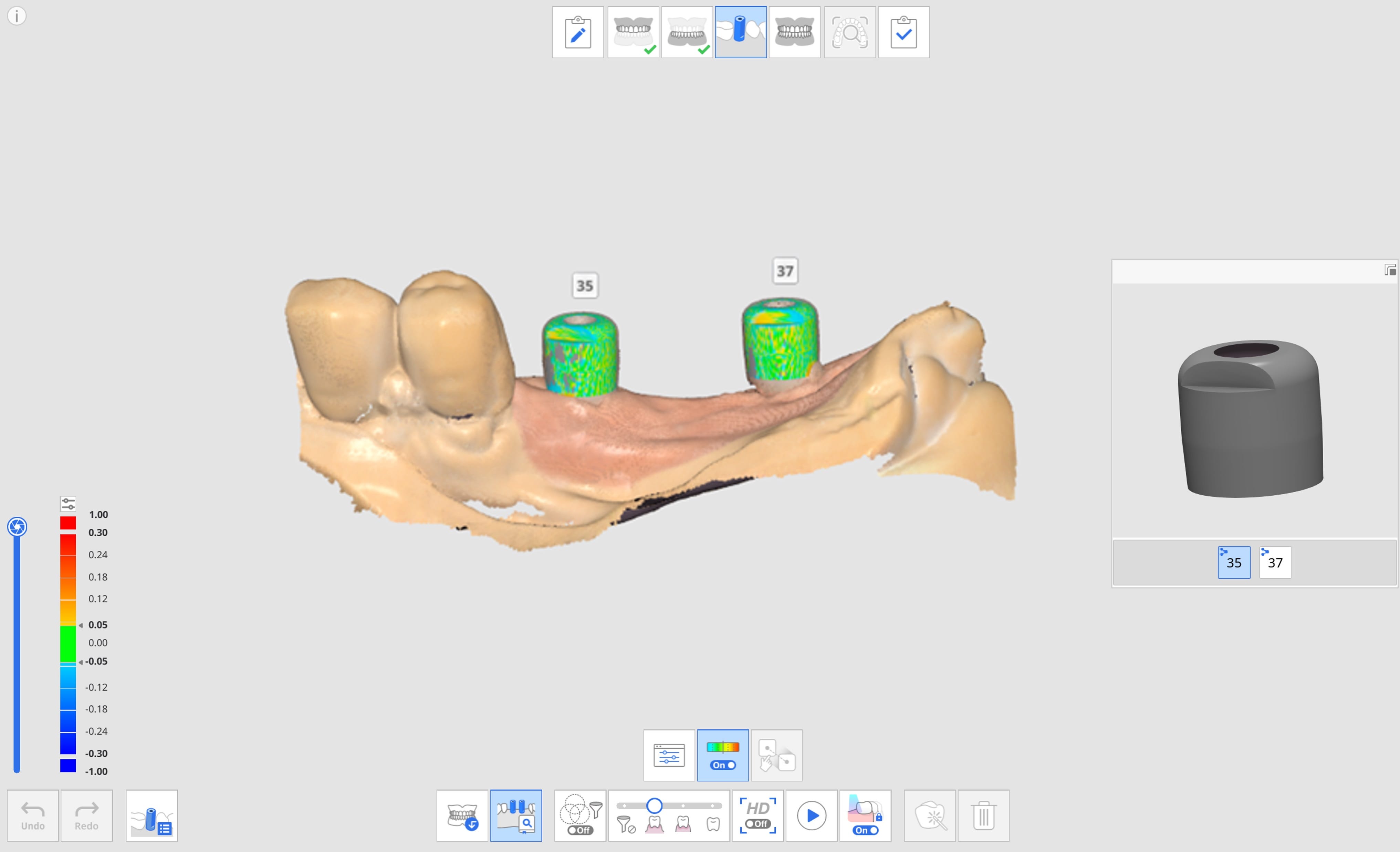

3. Depois que uma biblioteca do scan body estiver alinhada, você poderá verificar os dados de escaneamento e o desvio da biblioteca por meio do mapa de cores.



4. Repita para selecionar outro número de dente na pré-visualização e alinhar mais bibliotecas de scan body.



5. Após o escaneamento, você poderá alinhar manualmente qualquer biblioteca que não tiver sido alinhada automaticamente durante o escaneamento.



6. Clique no ícone "Alinhamento manual".

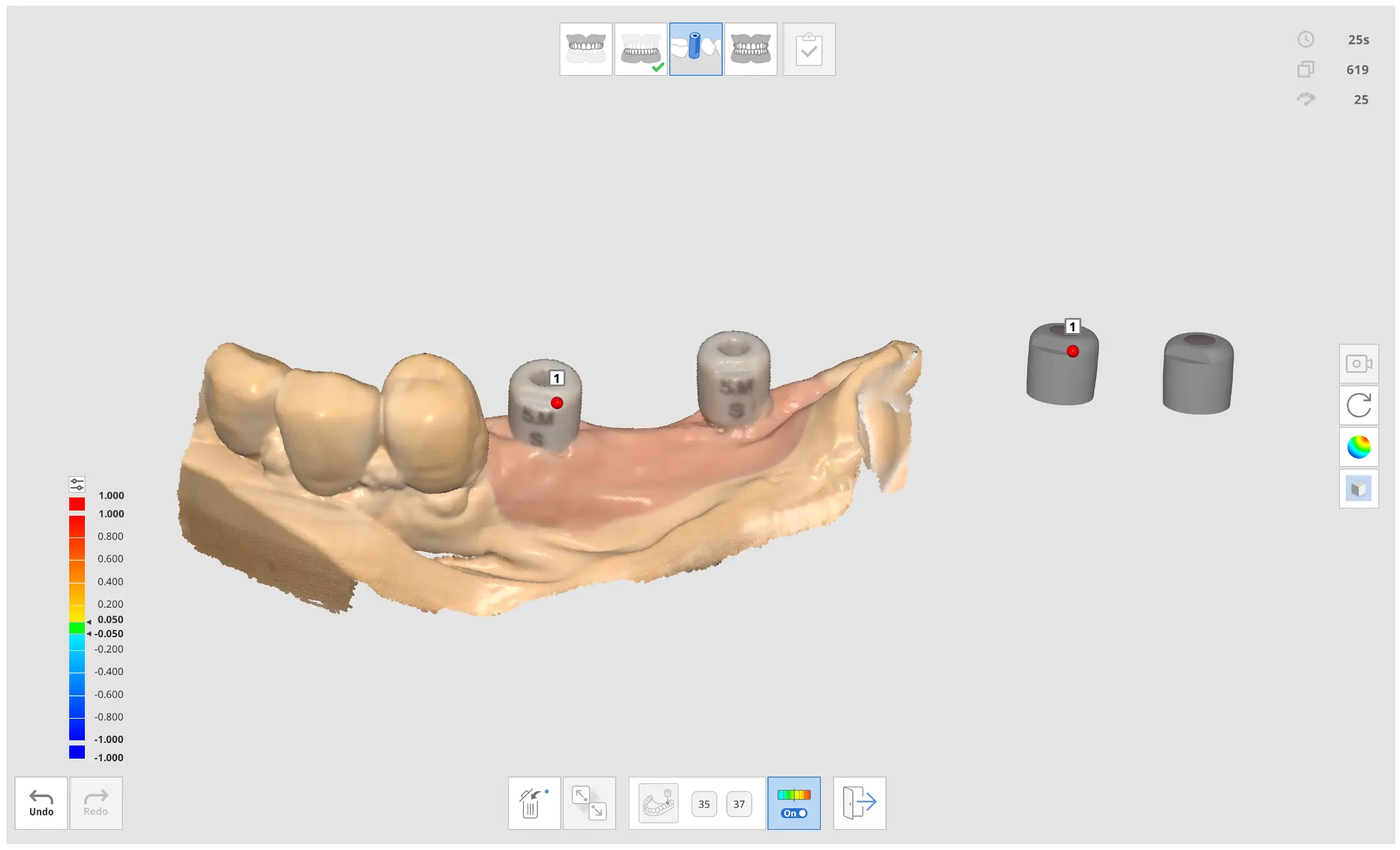

7. Clique em um a três pontos de alinhamento correspondentes nos dados da biblioteca para o número do dente selecionado na pré-visualização da biblioteca e nos dados de escaneamento.

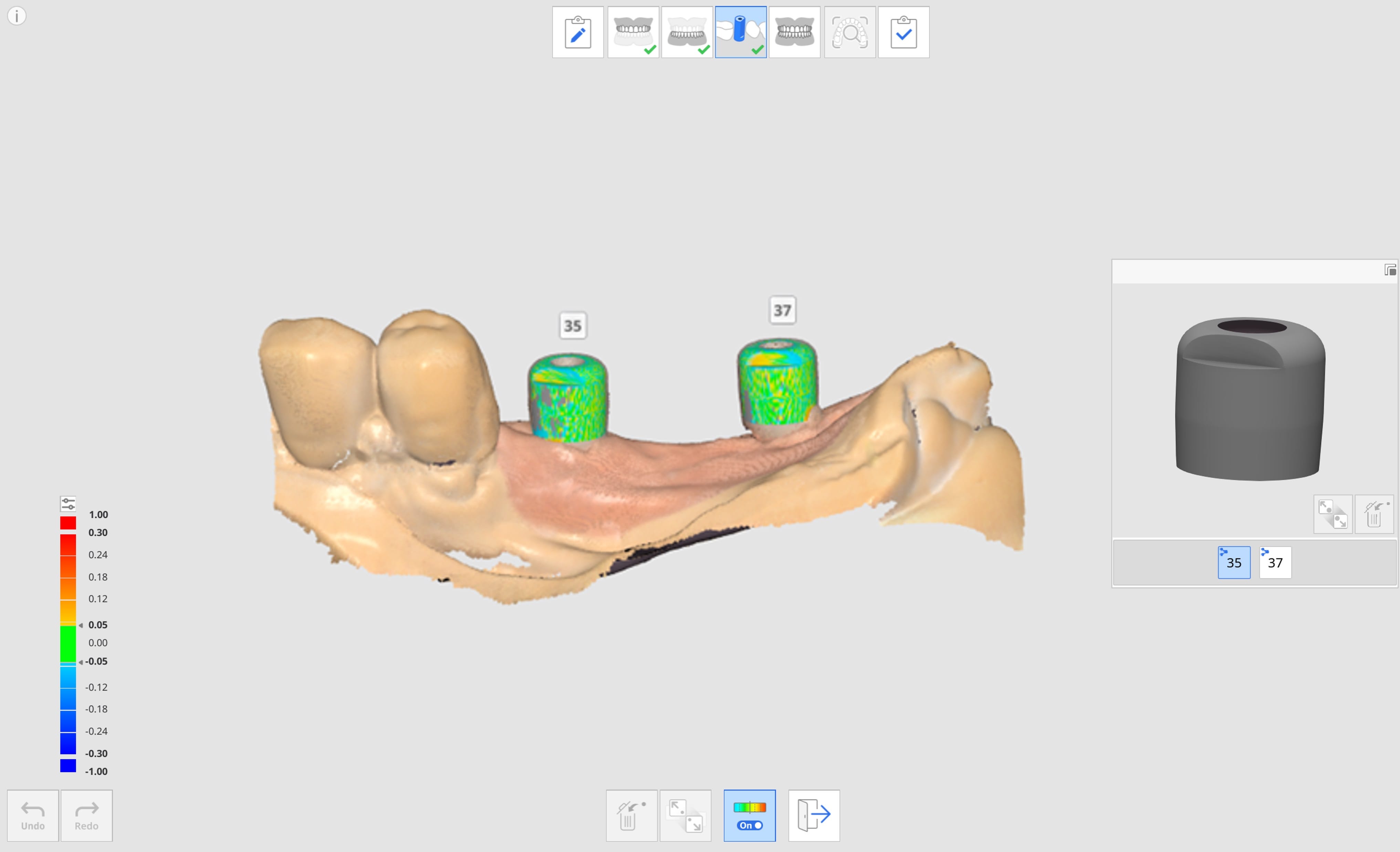

8. Após concluir o alinhamento manual, clique em “Sair” para verificar as bibliotecas alinhadas.



9. Se os scan bodies estão perto demais uns dos outros ou se tocam quando fixados, você pode usar o ícone "Grupo de dados para alinhamento da biblioteca" na parte inferior. Com essa funcionalidade, você pode criar outro grupo de dados para adquirir dados de escaneamento e alinhar as bibliotecas de scan bodies atribuídas a cada número de dente.
