📖 [Model Builder] Workflow

O fluxo de trabalho do Medit Model Builder consiste em sete etapas, que devem ser seguidas em uma sequência específica. Após atribuir os dados, o usuário prossegue para a etapa de Visão geral a fim de revisar os dados de escaneamento importados. É opcional executar as últimas três etapas, e o usuário pode prosseguir para "Concluir" logo após criar a base do modelo.

Criação automática

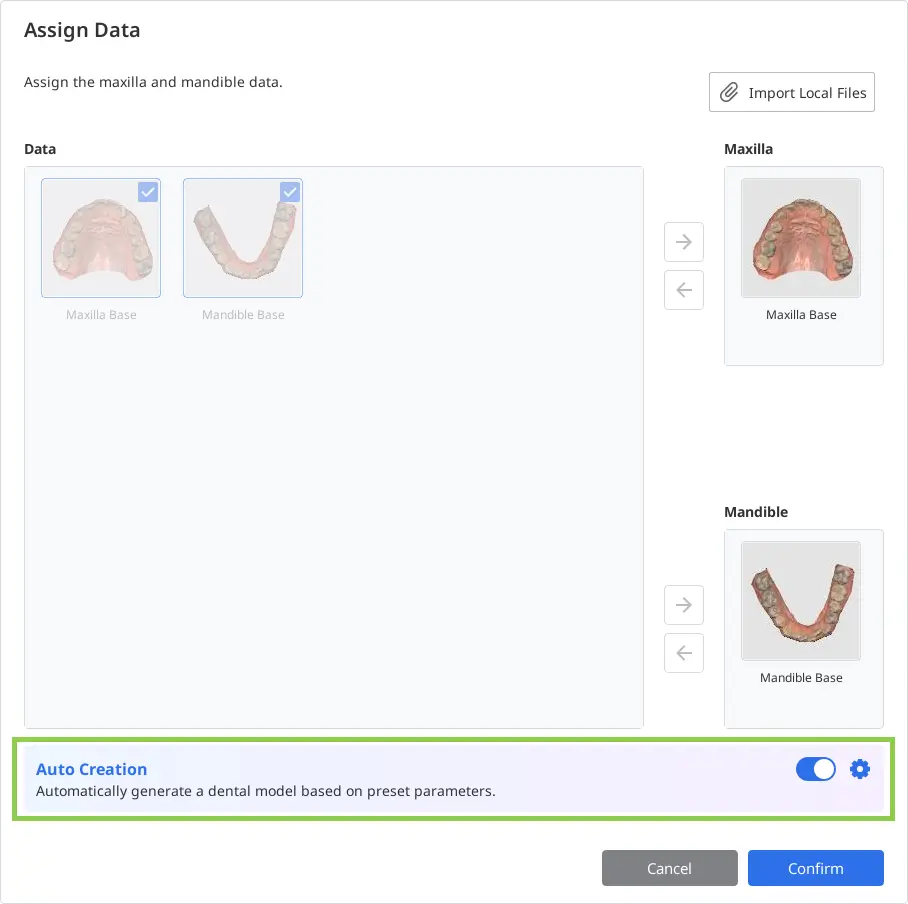

Ao atribuir dados de escaneamento a um projeto, os usuários têm duas opções: podem criar o modelo manualmente seguindo cada uma das etapas descritas acima ou ativar o botão de alternância “Criação automática”. Quando a Criação automática é ativada, o software gera automaticamente um modelo dentário com base nos parâmetros predefinidos.

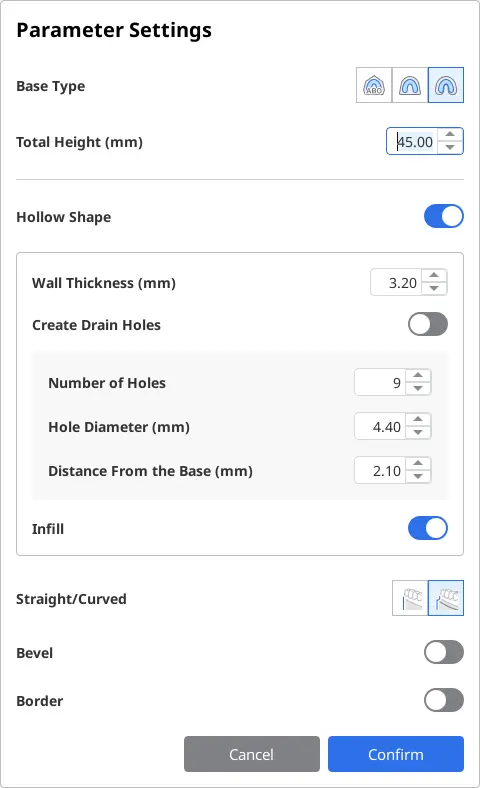

Os parâmetros predefinidos, que definem todos os aspectos da etapa de Criação da base, podem ser revisados e modificados nas “Configurações dos parâmetros” antes de prosseguir com a Criação automática.

Depois que o modelo é criado, o usuário passa para a etapa de Visão geral, onde pode revisar o modelo gerado, incluindo sua base concluída. Após essa revisão, o usuário pode optar por prosseguir diretamente para exportação e impressão, ou escolher personalizar ainda mais o modelo usando as três etapas finais: adicionando troquéis, acessórios e etiquetas, se necessário.

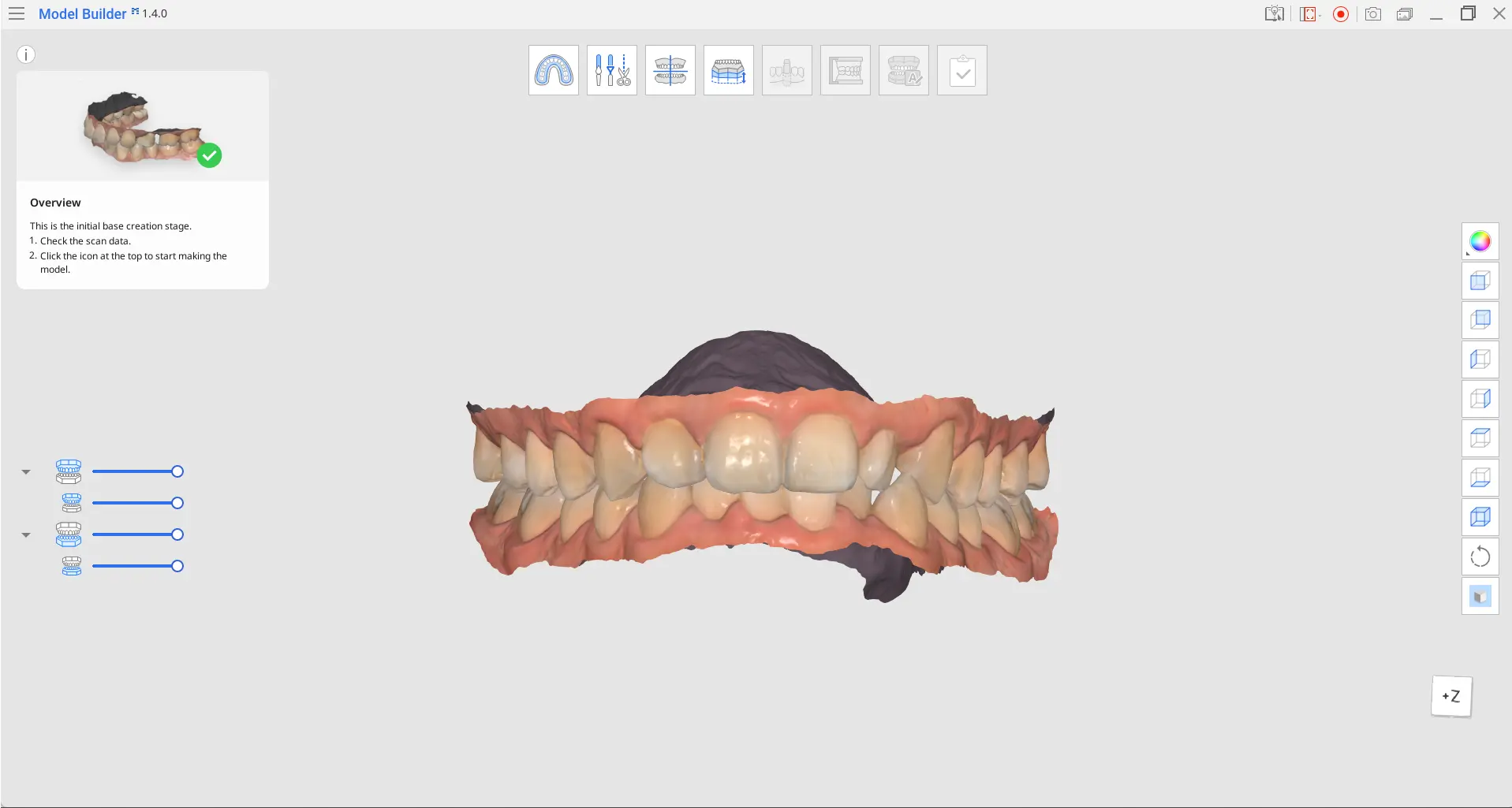

Visão geral

A visão geral é a página de chegada do Medit Model Builder, onde são exibidos os dados importados.

1. Verifique se os seus dados de escaneamento apresentam buracos ou problemas que possam exigir edição. Confirme se os dados não estão recortados muito próximos dos dentes e se incluem alguns dados de gengiva.

2. Quando terminar, clique no ícone "Designação de área" na parte superior para começar a criar o modelo.

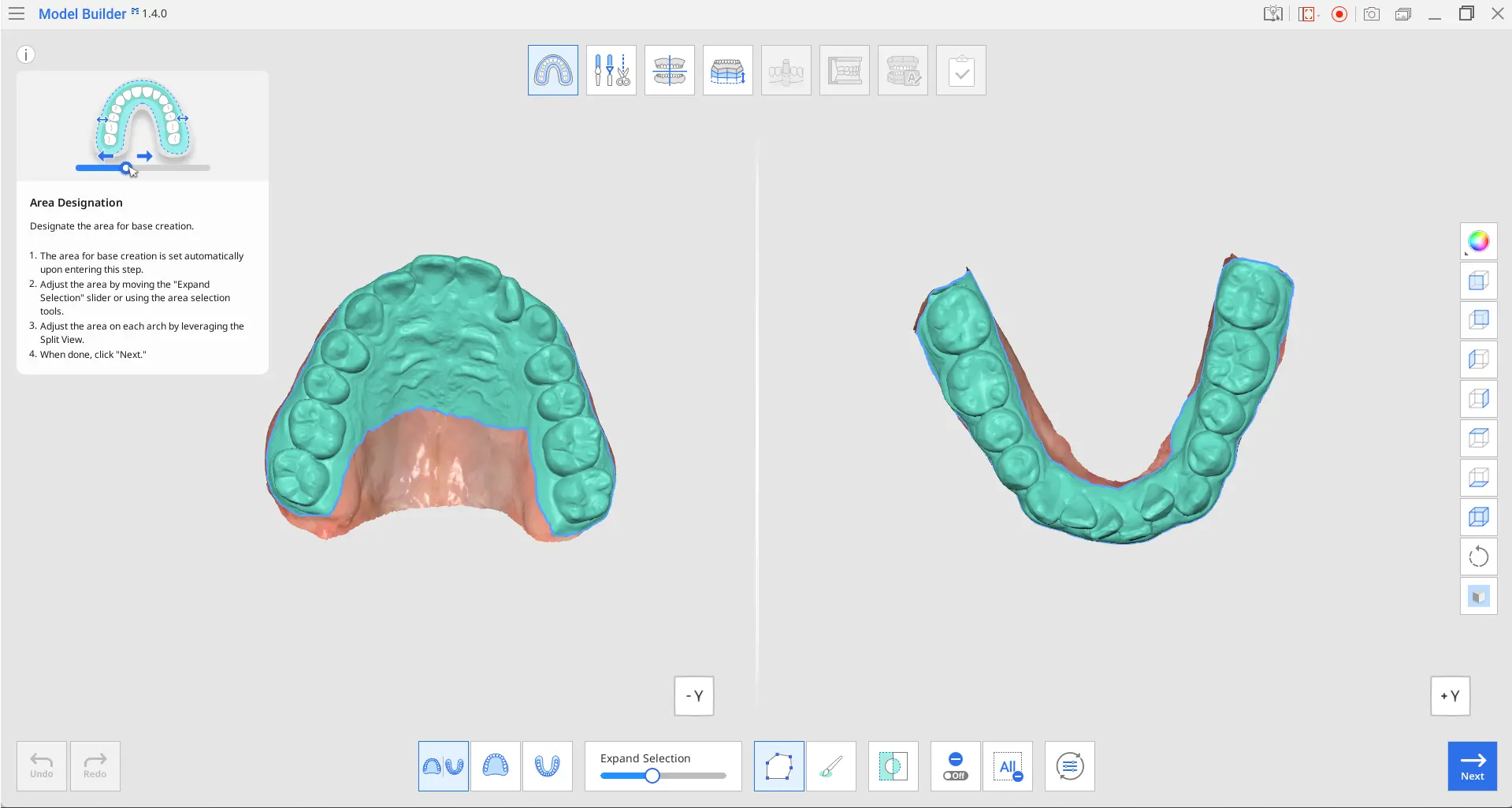

Designação de área

Na primeira etapa, a parte dos dentes dos dados de escaneamento é detectada automaticamente, e uma seção dos dados é selecionada para designar a área que será usada para criar a base do modelo. Embora essa etapa seja automatizada, recomendamos que o usuário revise a seleção para garantir a precisão.

Caixa de ferramentas

	Tela Dividida	Exibe a maxila e mandíbula na tela dividida.
	Exibir maxila	Exibe apenas a maxila na tela.
	Exibir mandíbula	Exibe apenas a mandíbula na tela.
	Expandir seleção	Expande automaticamente a área selecionada nos dados escaneados.
	Seleção de polilinhas	Seleciona todas as entidades dentro de uma forma de polilinha desenhada na tela.
	Seleção em pincel	Seleciona todas as entidades na tela em um caminho desenhado à mão. Apenas a vista frontal será selecionada. O pincel vêm em 3 diferentes tamanhos.
	Inverter a área selecionada	Inverte a seleção.
	Modo de cancelamento da seleção	Quando ativado, desmarca a área utilizando diversas ferramentas.
	Limpar toda a seleção	Limpa todas as áreas selecionadas.
	Redefinir	Desfaz todas as ações feitas neste modo e restaura todos os elementos para suas posições originais.

1. Se necessário, ajuste a área de seleção ao mover a barra deslizante "Expandir seleção", no canto inferior da tela.

Antes de “Expandir seleção”	Após “Expandir seleção”

• Se por algum motivo os dados não forem selecionados automaticamente, você pode usar outras ferramentas de seleção de dados para fazê-lo manualmente: "Seleção de polilinhas" ou "Seleção em pincel". A primeira é útil para selecionar tanto a frente quanto o interior dos dados.

Selecionando com o pincel	Selecionando com a ferramenta de polilinha

2. Clique em “Avançar” quando terminar ou selecione o ícone da próxima etapa no topo.

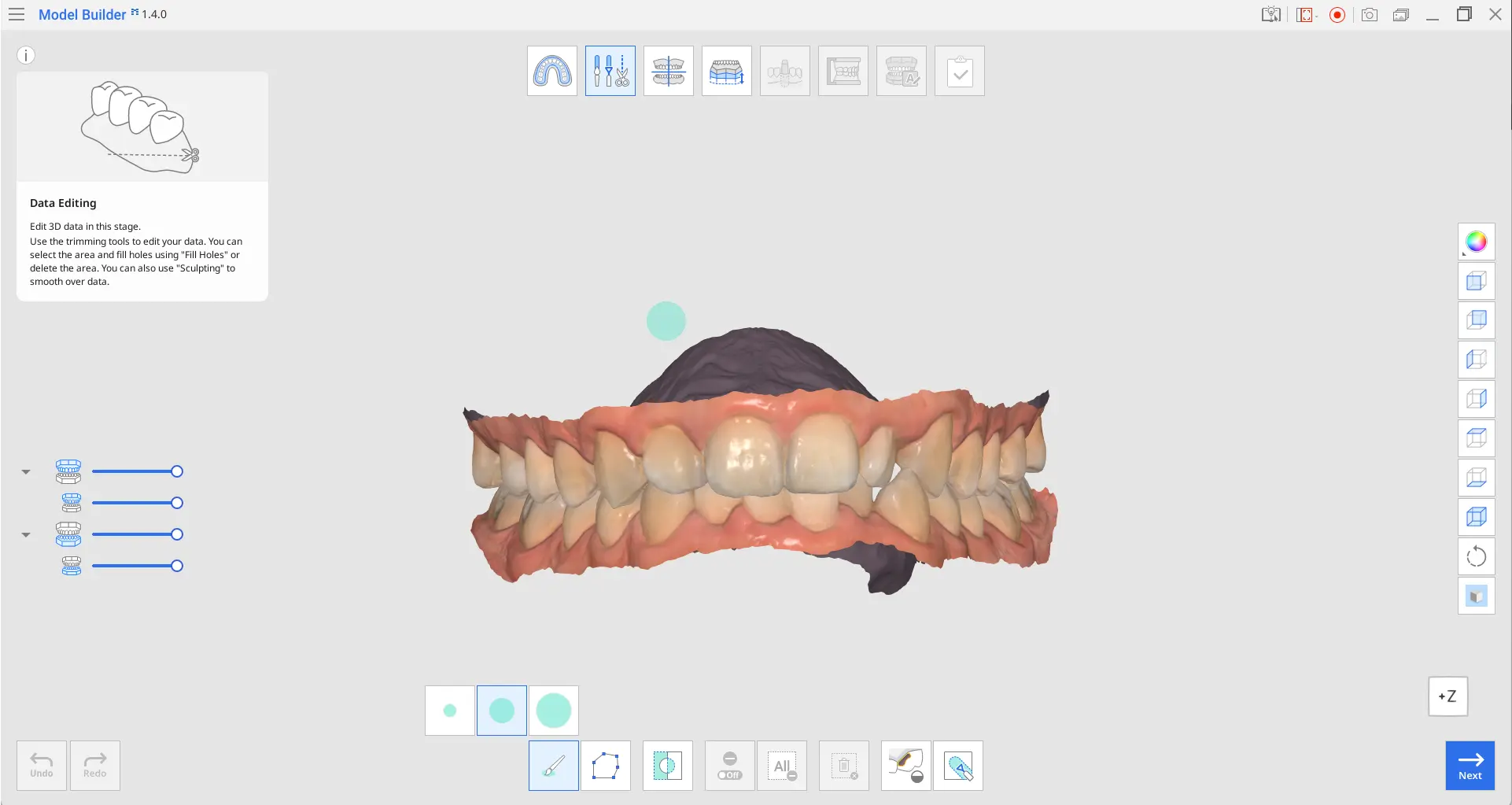

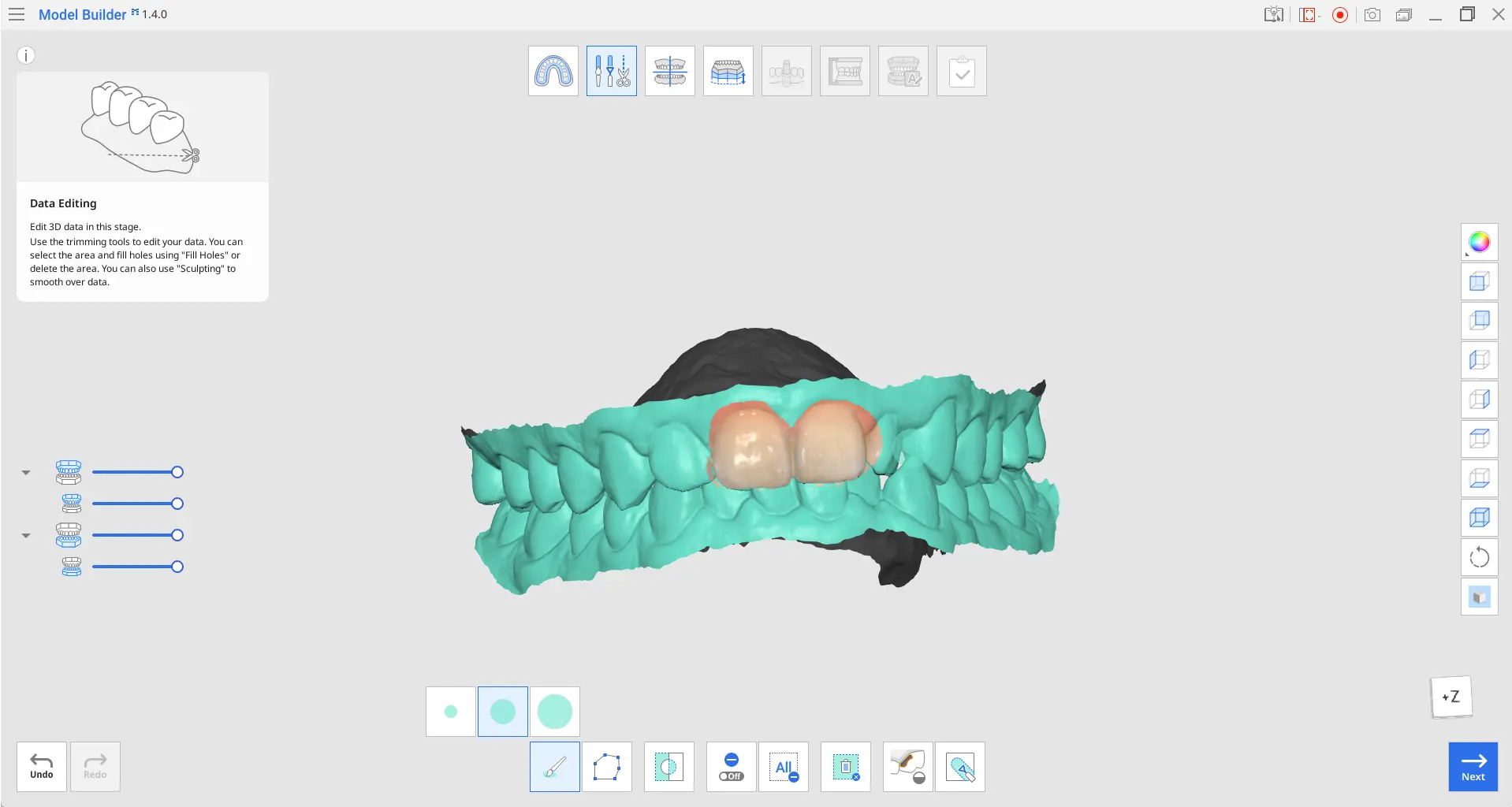

Edição de dados

O objetivo dessa etapa é editar e preparar os dados de escaneamento para trabalhos futuros. A etapa de Edição de dados fornece ferramentas para refinar os dados de escaneamento importados, eliminando a necessidade de preparação em outros programas. Dados de escaneamento limpos garantem um fluxo de trabalho mais rápido e resultados de design mais precisos.

Usando as ferramentas disponíveis, os usuários podem recortar dados excessivos ou desnecessários, modificar a superfície dos dados e preencher qualquer lacuna que talvez exista.

Caixa de ferramentas

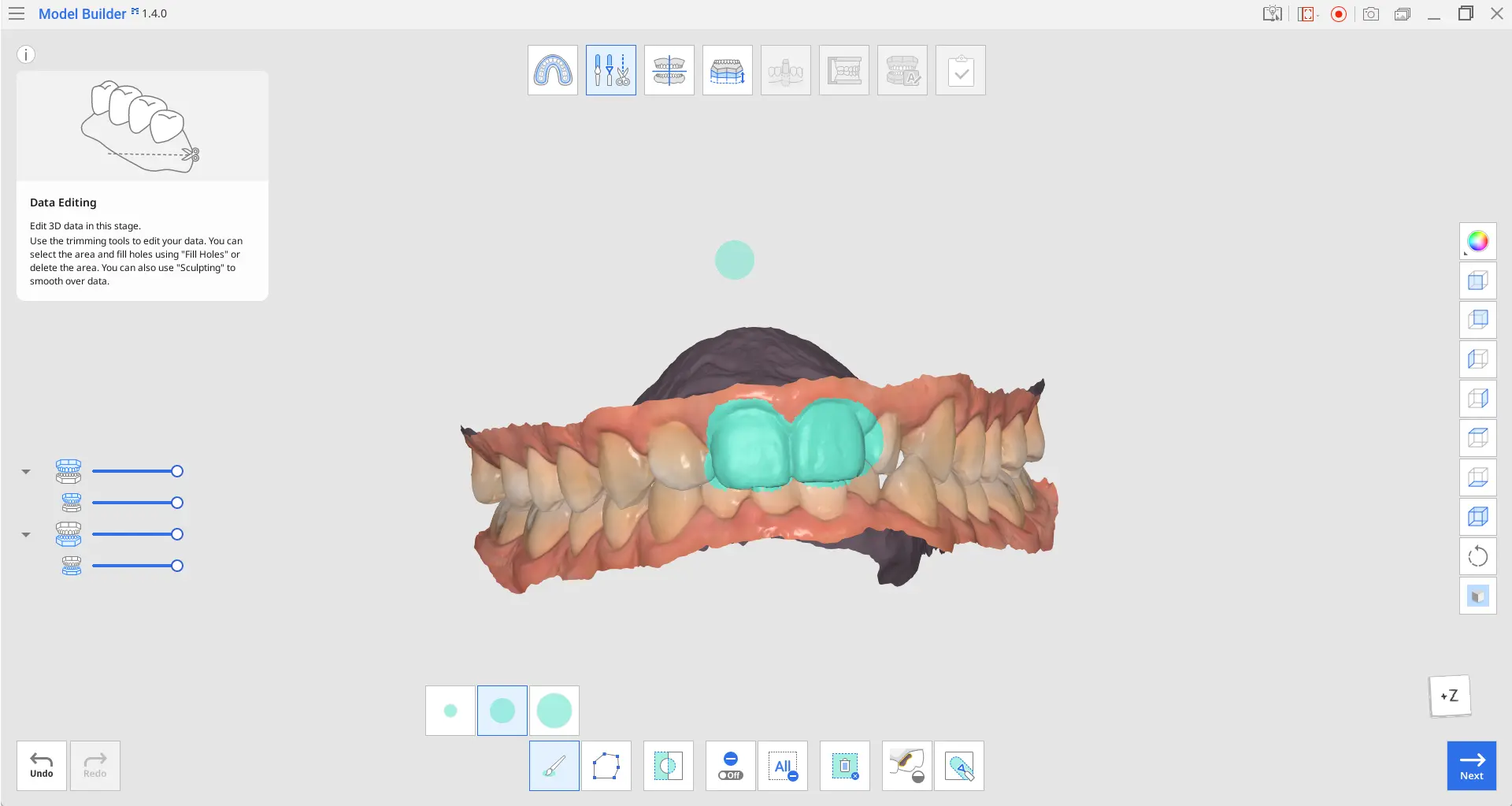

Como editar os Dados

1. Utilize diversas ferramentas para selecionar a área da qual você deseja editar.

2. Você pode reverter a seleção ao clicar em “Inverter a área selecionada”.

3. Para excluir a área selecionada, clique em “Excluir a área selecionada”.

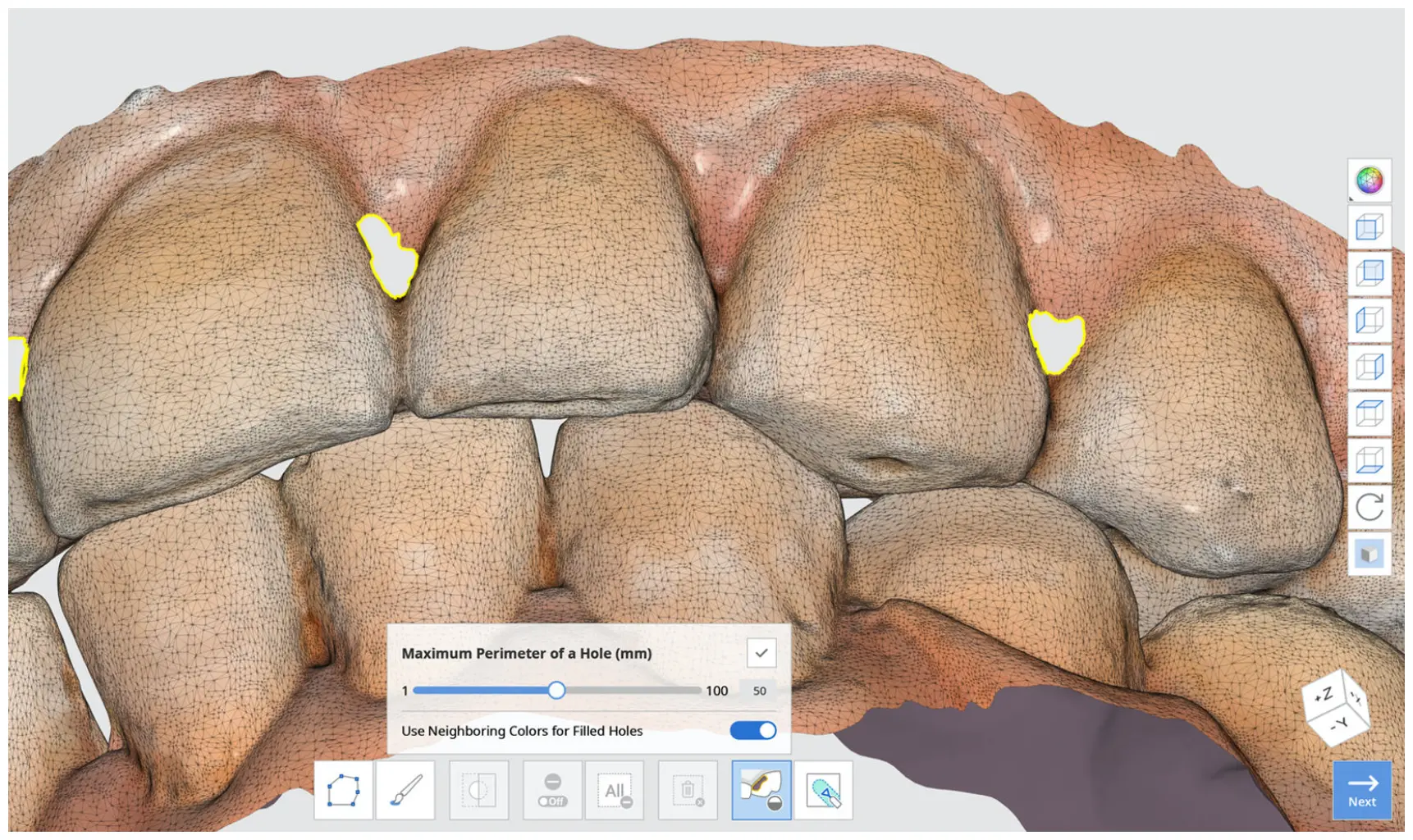

Como Preencher buracos nos Dados

Utilizando a funcionalidade "Preencher buracos", você pode preencher os buracos deixados durante o escaneamento ou preencher as áreas deletadas no programa.

1. Perímetro máximo do buraco (mm): Define o tamanho máximo dos buracos (mm) a serem preenchidos. Saiba que quaisquer buracos que excedam o tamanho que você definir não serão preenchidos.

2. Utilizar cor vizinha para os buracos preenchidos: Ao marcar a caixa "Utilizar cor vizinha para os buracos preenchidos", o programa utilizará as cores ao redor do buraco para preenchê-las. Do contrário, as áreas preenchidas ficarão cinzas.

3. Clique no botão "Aplicar" para aplicar os resultados.

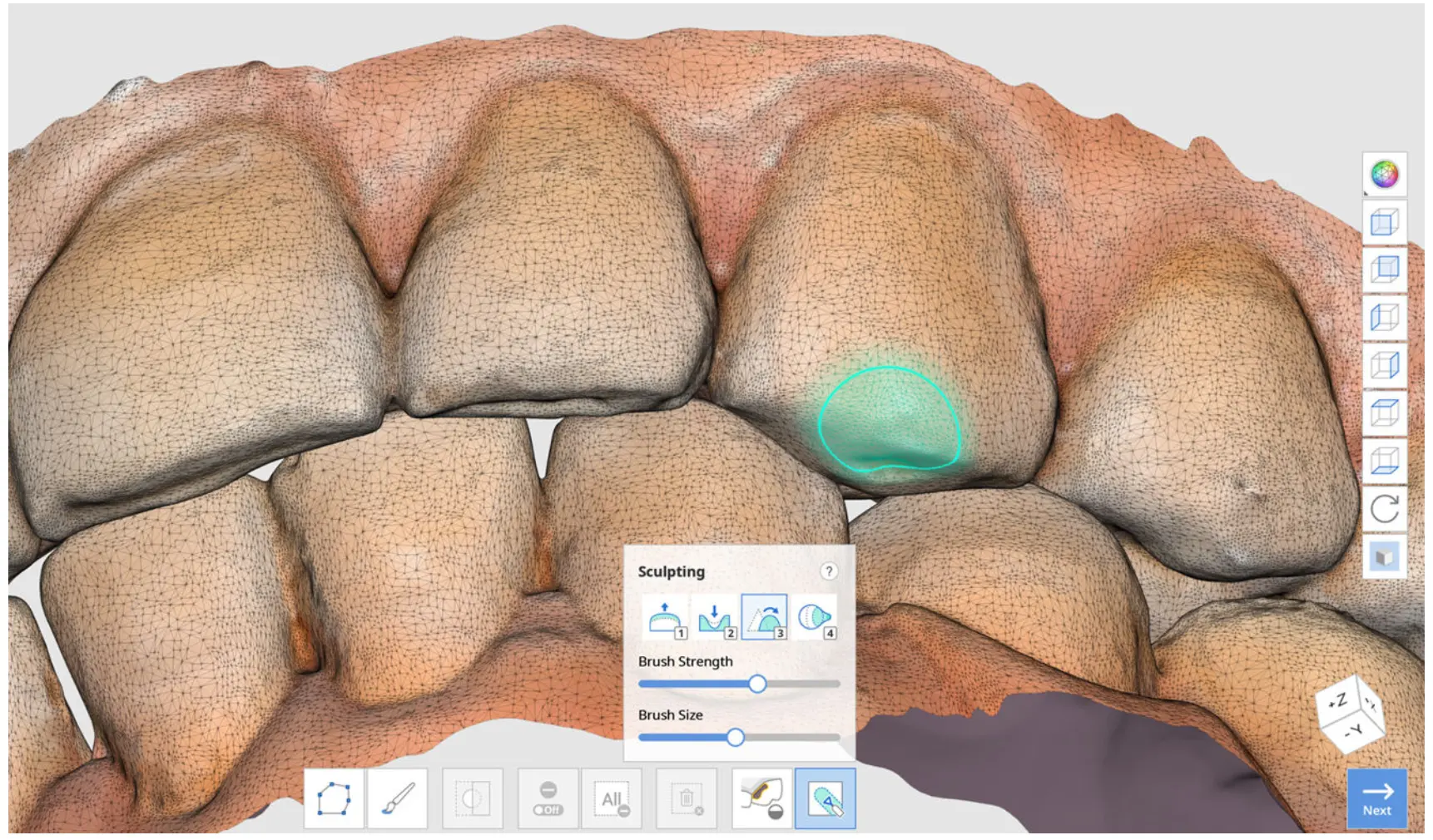

Como Esculpir os Dados

Você pode fazer mudanças aos dados ao esculpir os mesmos utilizando ferramentas como "Adicionar", "Remover", "Suavizar" e "Transformar".

Caixa de ferramentas: Esculpir

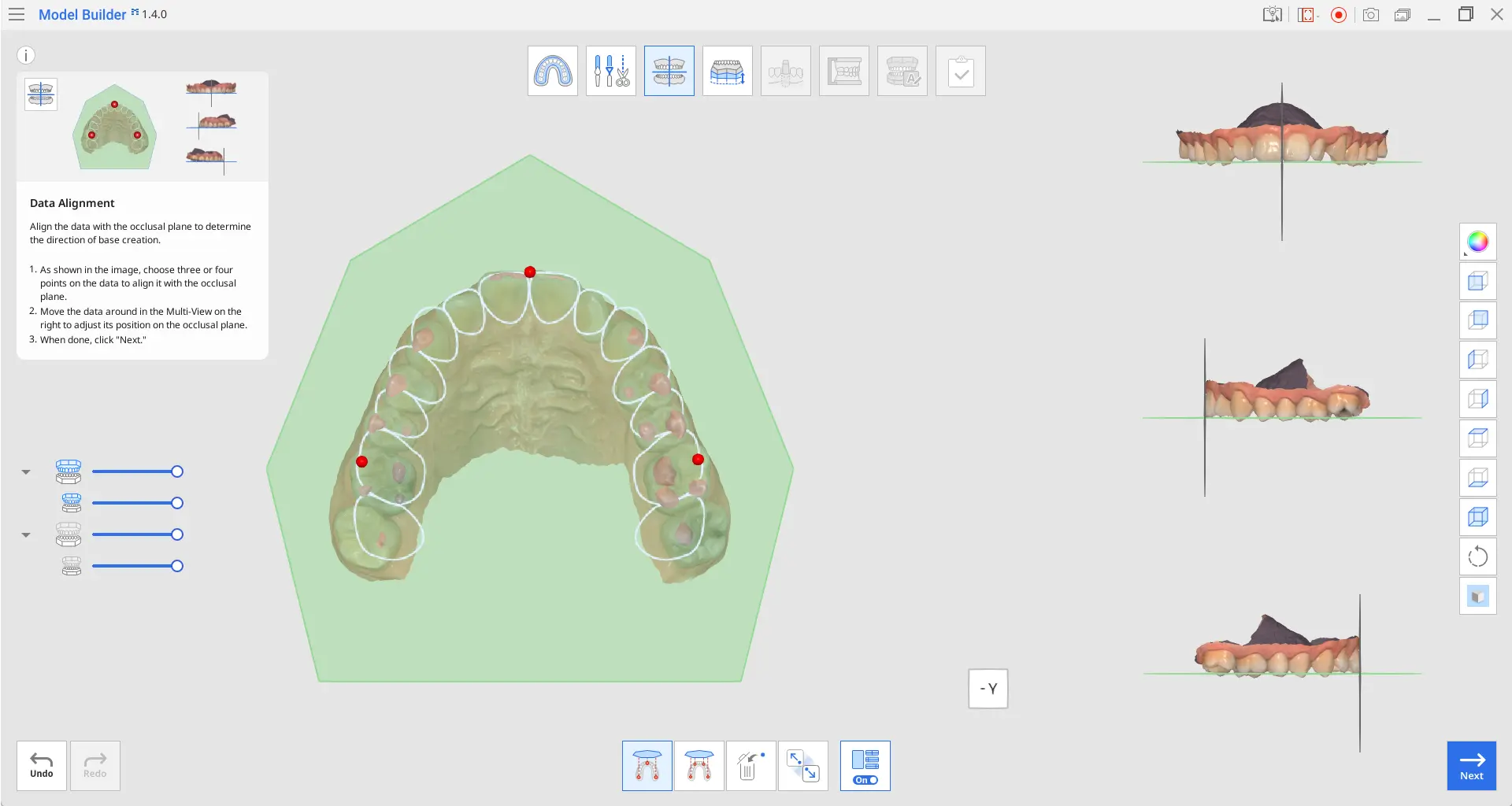

Alinhamento de dados

Alinhe o dado com o plano oclusal virtual para inserir propriamente o dado na base.

Se o alinhamento já estiver sido realizado no Medit Scan for Clinics ou Medit Scan for Labs, geralmente, você pode pular essa etapa. Contudo, nós recomendamos verificar o alinhamento para certificar o posicionamento correto dos dados na base.

Caixa de ferramentas

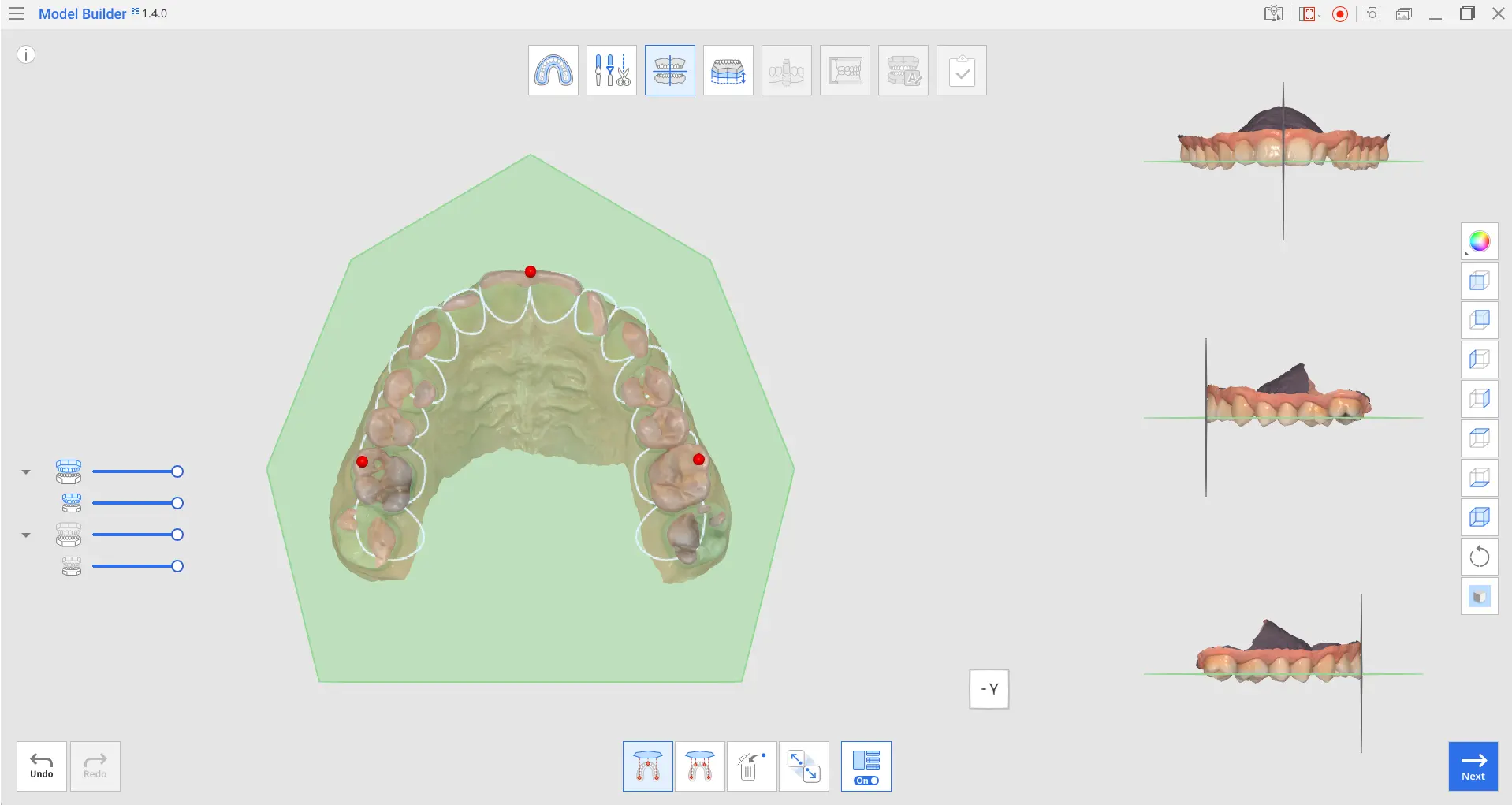

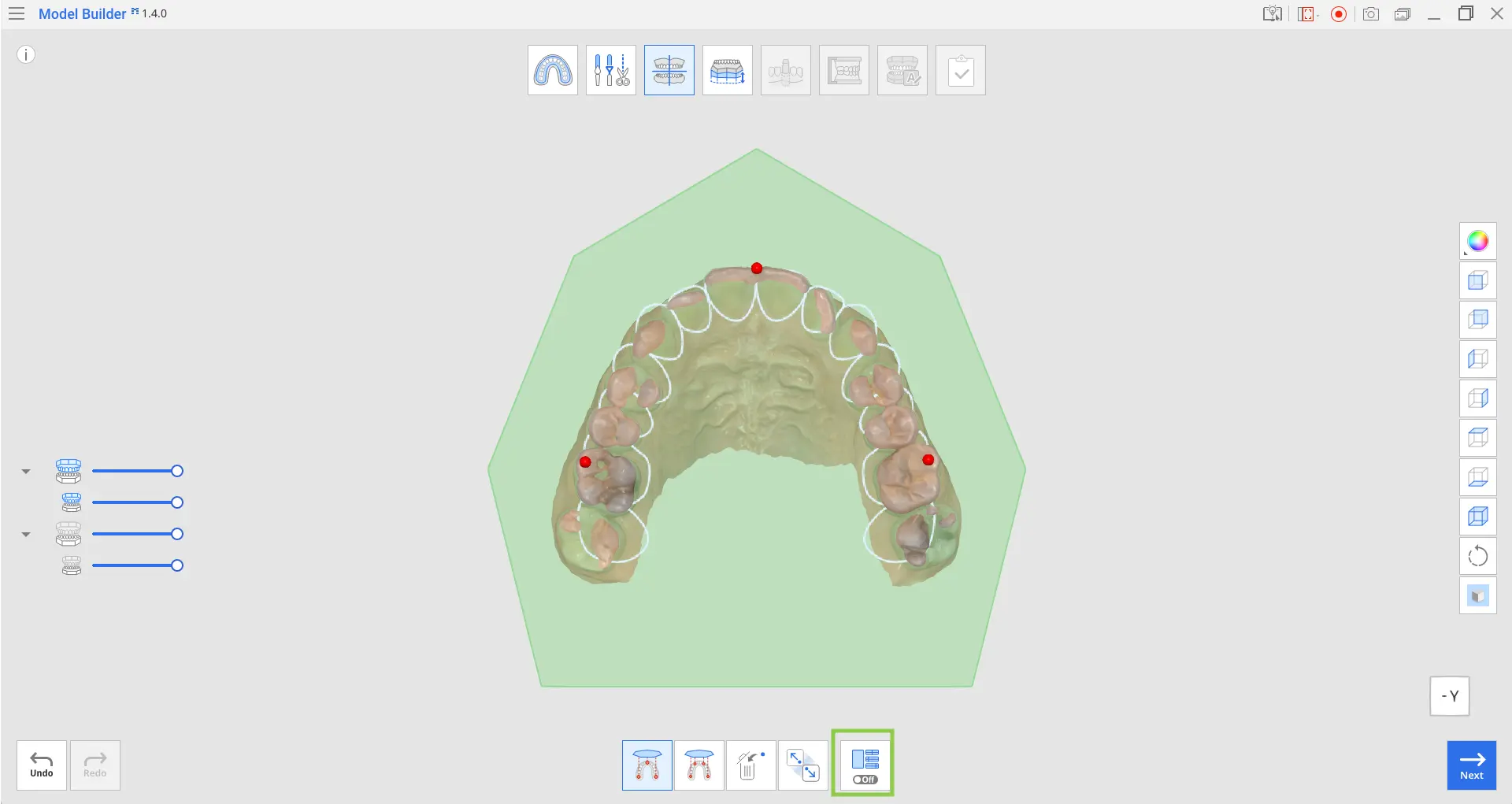

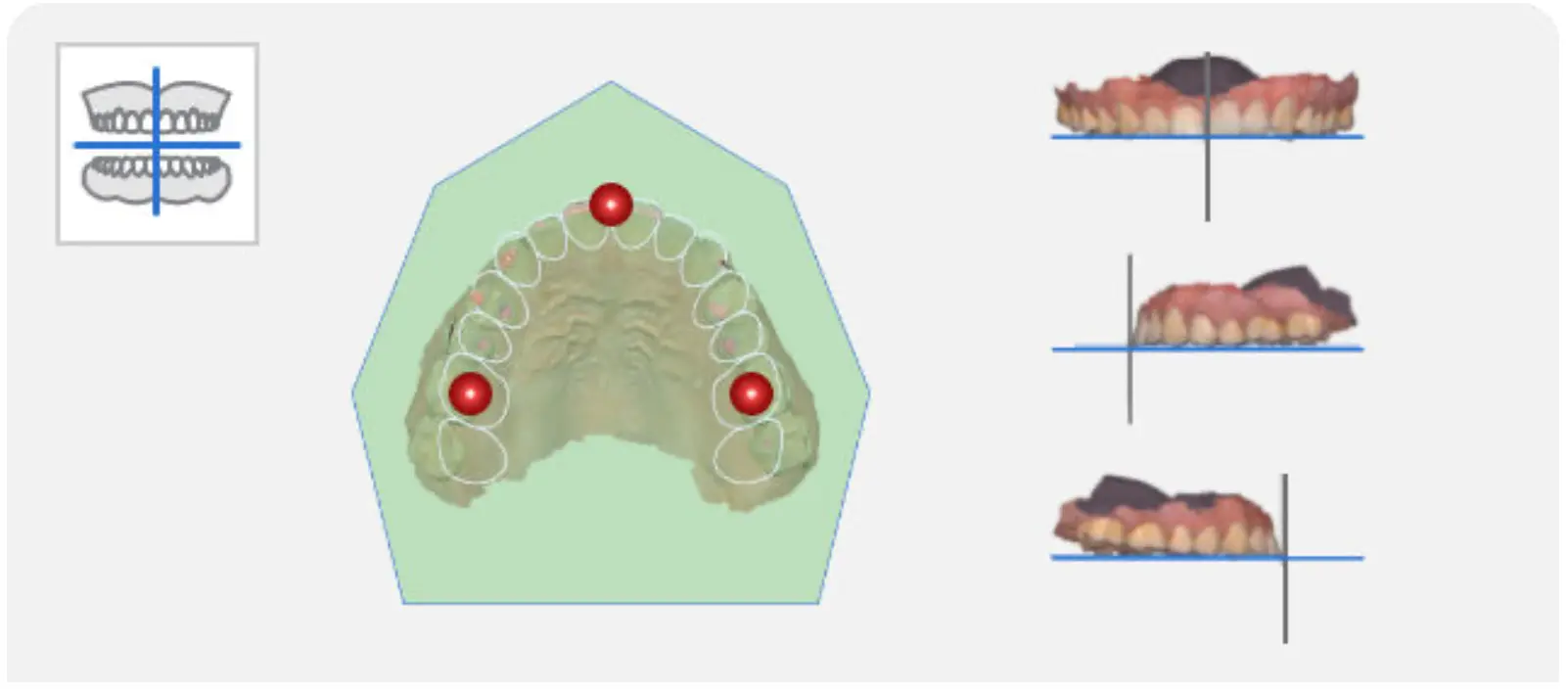

1. Como exibido na imagem abaixo, selecione três ou quatro pontos nos dados. Então, ocorrerá o alinhamento automático ao plano oclusal.

2. Ajuste os dados na Visualização múltipla à direita, para ajustar sua posição no plano oclusal.

3. Desative a visualização múltipla para exibir apenas a parte do plano oclusal na tela.

4. Quando terminar, clique em "Próximo".

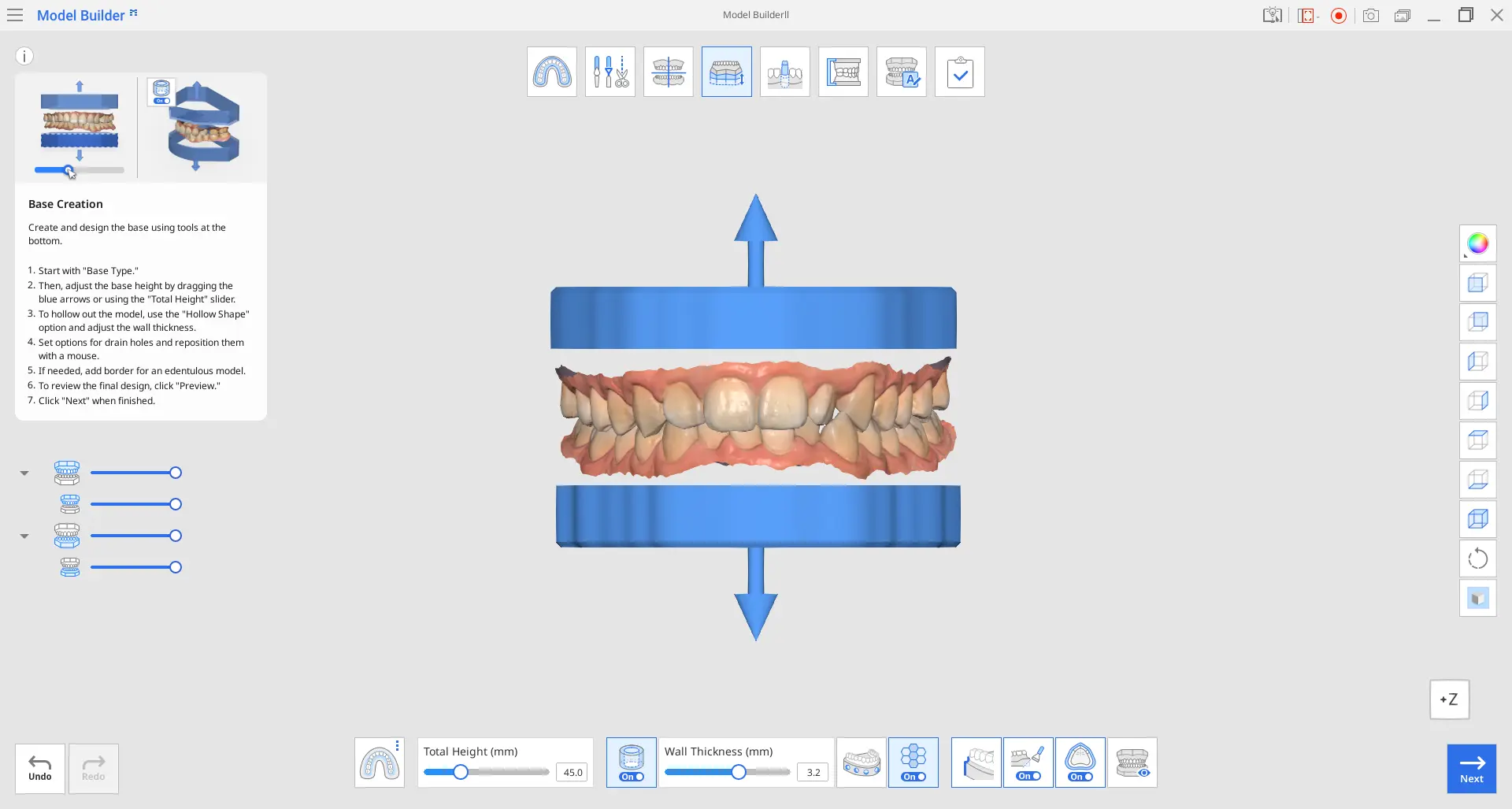

Criação de base

A etapa de Criação de base é a chave para a criação de modelos. Você pode selecionar o tipo de base e ajustar seus vários parâmetros, como altura da base, espessura da parede, número de buracos de drenagem, etc.

Caixa de ferramentas

	Tipo da Base	Selecione um dos tipos disponíveis para a base: ABO, placa ou sem placa.
	Altura Total (mm)	Utilize a barra deslizante para ajustar a altura total do modelo, incluindo a base e os dados do escaneamento. ℹ️ Observação A altura total do modelo pode ser de até 99 mm. Pode ser útil verificar a altura máxima do modelo disponível para ser impresso em sua impressora 3D, para definir um limite de altura.
	Formato oco	Deixa a base oca e ajusta a espessura da parede. ℹ️ Observação Deixar a base oca é útil ao imprimir o modelo utilizando menos material. Cada tipo de base pode ficar oca.
	Espessura da Parede (mm)	Utilize esse slider para ajustar a espessura da parede assim que você escolher deixar o modelo oco. ℹ️ Observação O intervalo de espessura das paredes é de 2 a 4 mm. Pode ser útil verificar as configurações recomendadas de sua impressora 3D para fazer a escolha ideal sobre a espessura da parede.
	Reto/Curvo (Reto)	Faz com que os dados na borda da base fiquem retos. ℹ️ Observação Apenas disponível para Modelos sem placa.
	Reto/Curvo (Curvo)	Faz com que os dados na borda da base fiquem curvados. ℹ️ Observação Disponível apenas para Modelos sem placa.
	Criar buracos de drenagem	Crie buracos de drenagem para drenar resina não curada e definir suas quantidades, diâmetro e distância da base. Você pode clicar no círculo para mover e posicionar livremente o buraco de drenagem onde desejar. ℹ️ Observação Utilizar buracos de drenagem é útil para impressões com resina, pois elas ajudam a remover o excesso de resina e certificar que nenhum material fique preso dentro do modelo.    ℹ️ Observação Disponível apenas para Modelos sem placa.
	Preenchimento	Crie uma estrutura de favo de mel dentro da base oca.
	Bisel	Ative para criar um bisel.
	Borda	Crie um contorno mais espesso na junção entre os dados edêntulos e a base do modelo para melhorar a estabilidade da impressão.
	Pré-visualização	Pré-visualiza o modelo, antes de ir para a próxima etapa.

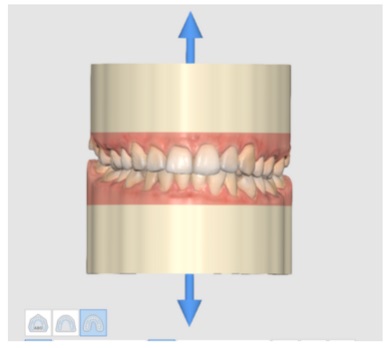

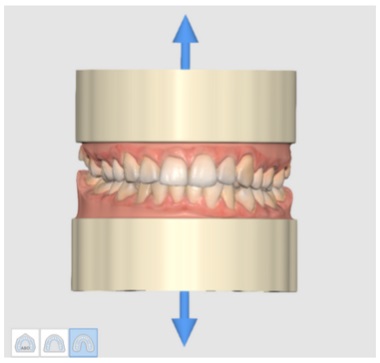

Reto	Curvo

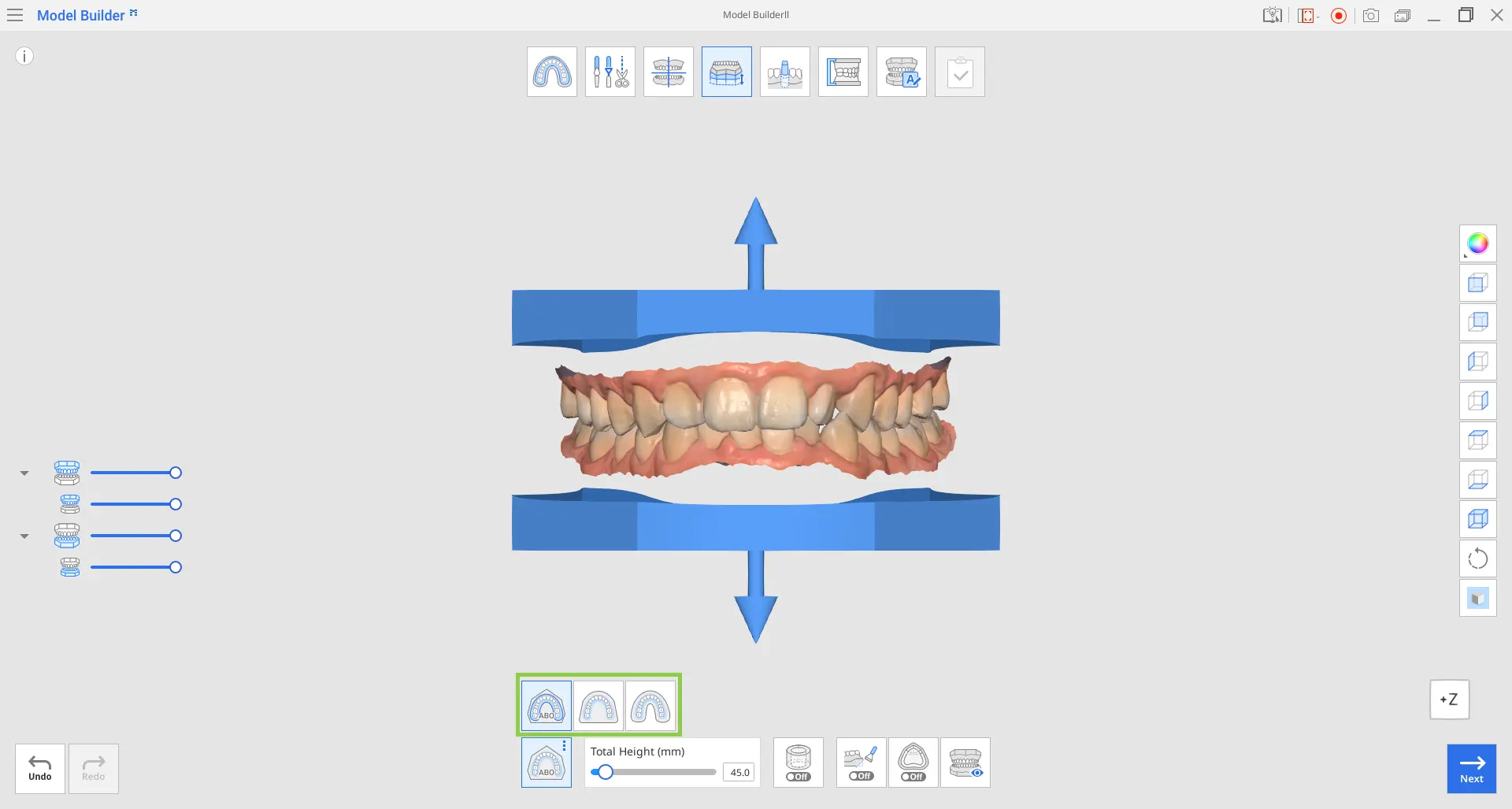

1. Primeiro, selecione o tipo de base entre as três opções disponíveis: ABO, placa ou sem placa.

	ABO	Cria um modelo ABO. Esta opção ortodôntica cria uma base maxilar com sete ângulos, enquanto a base mandibular adota uma forma elíptica.
	Placa	Cria um modelo com placa. A placa seguirá o formato dos dados escaneados.
	Sem placa	Cria um modelo sem placa. Geralmente feito em um formato de ferradura, a base irá recriar o formato dos dados escaneados.

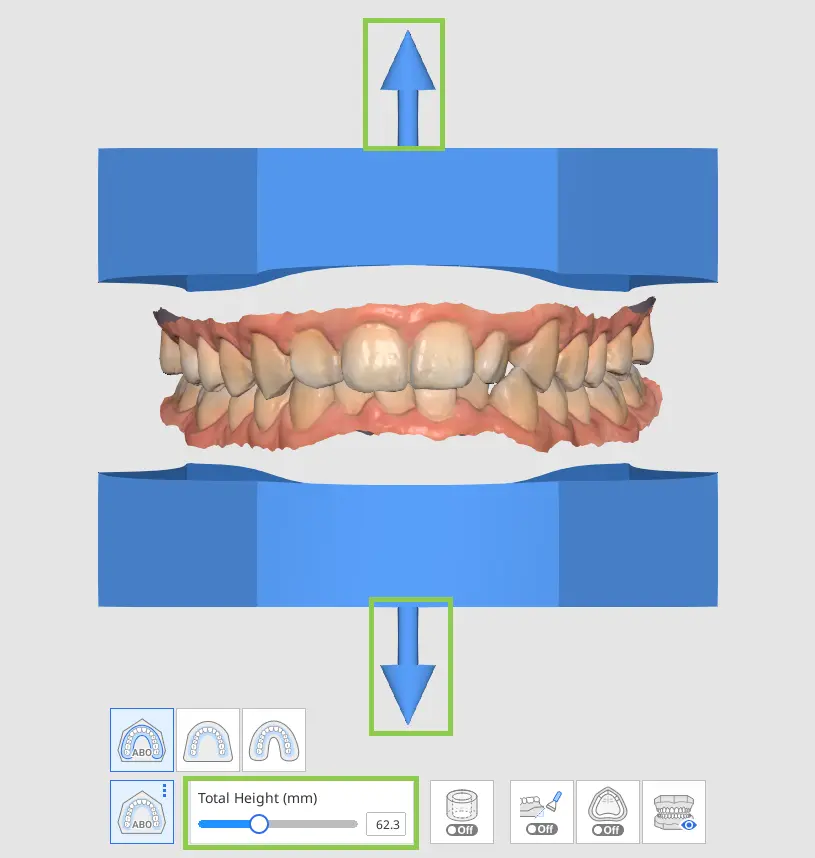

• Você pode ajustar a altura da base usando as setas para cima/baixo localizadas perto dos dados de escaneamento. Ou utilize a barra deslizante no canto inferior para obter medidas precisas.

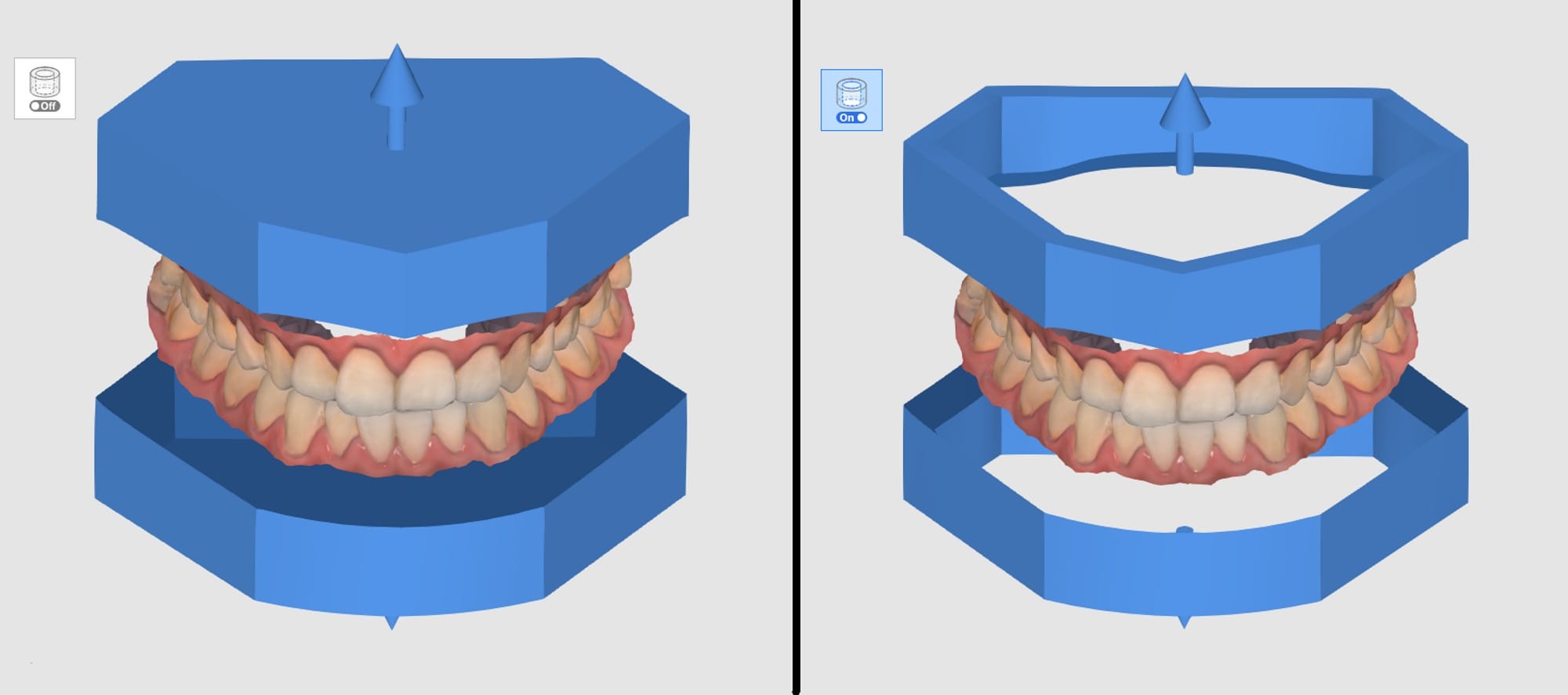

2. Se você quiser que a base esteja vazia por dentro, como mostrado na imagem abaixo, ative “Formato oco”.

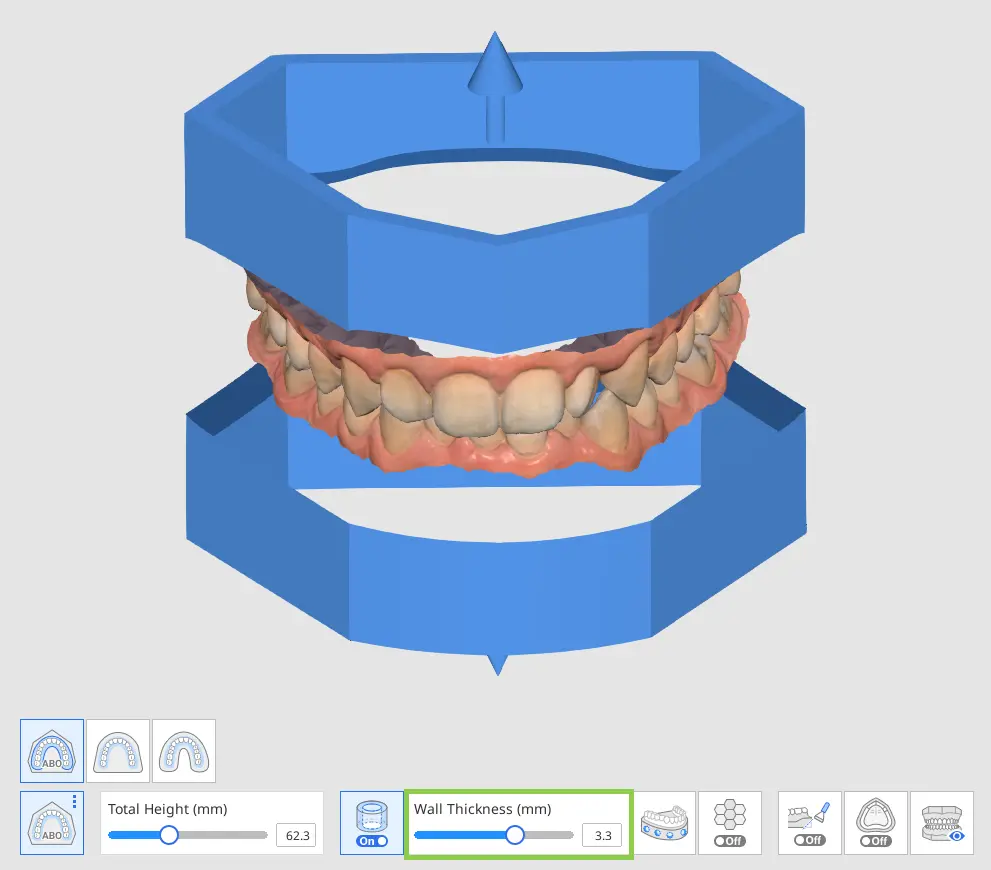

• A base oca pode ser ainda mais personalizada ajustando a espessura da parede.

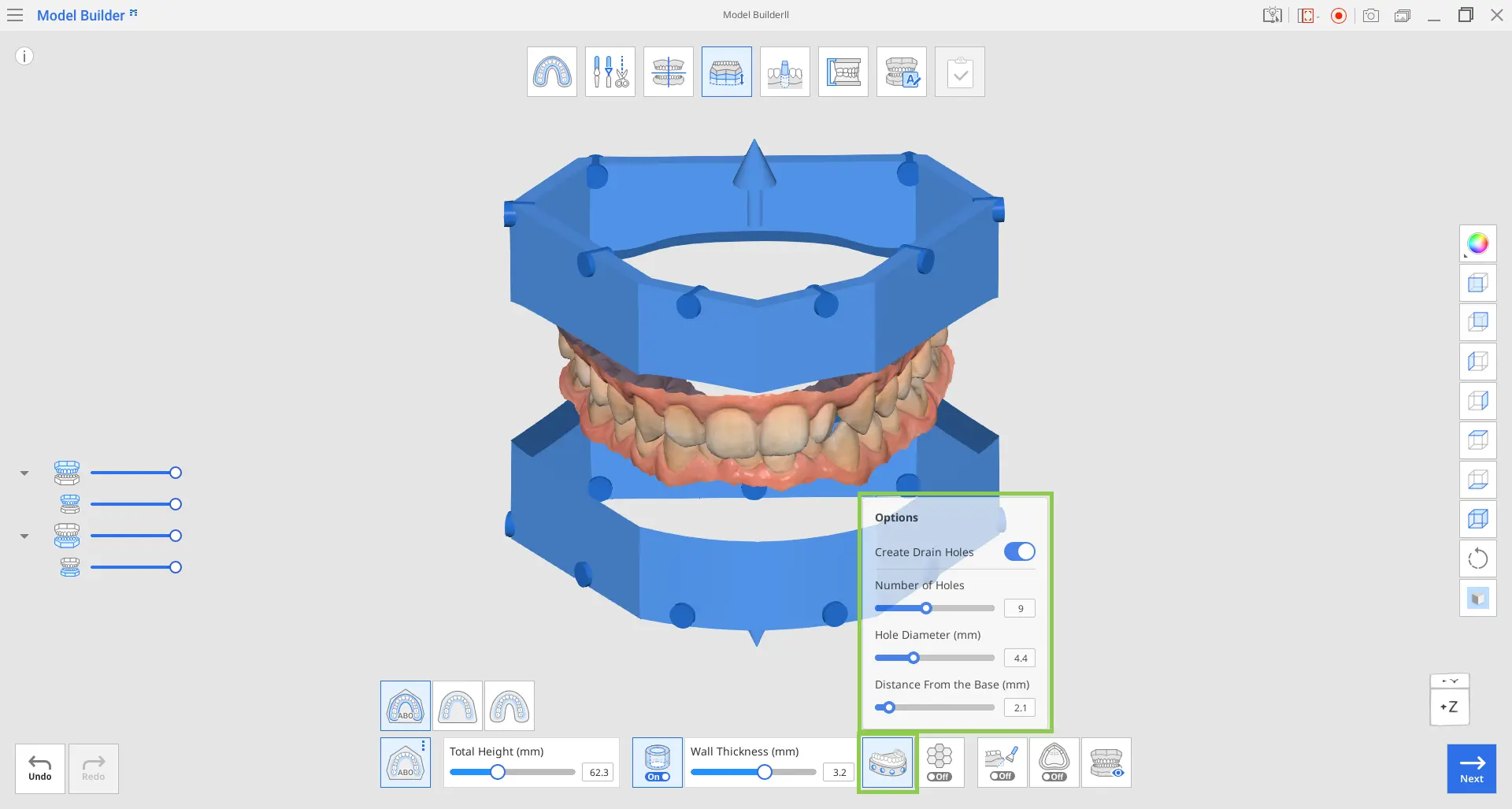

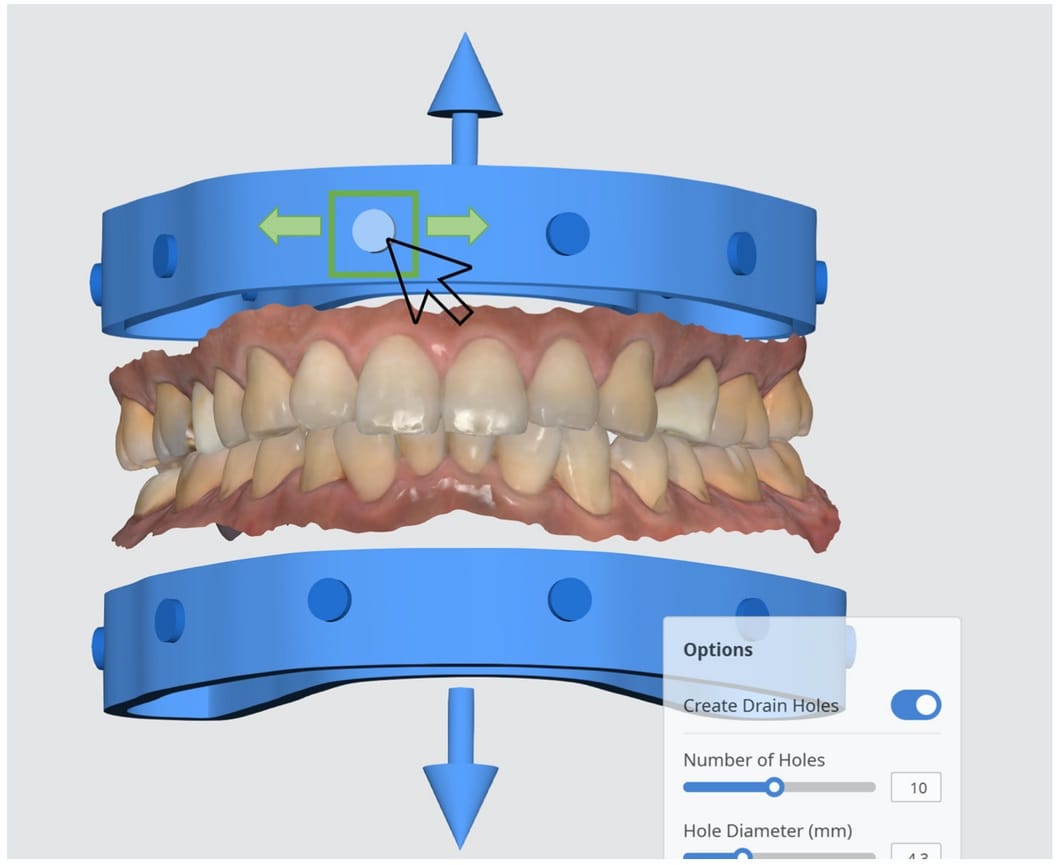

3. Crie buracos de drenagem para modelos ocos clicando no ícone “Criar buracos de drenagem” na parte inferior e ativando o botão de alternância. Verifique as opções de parâmetros disponíveis para buracos de drenagem e ajuste-as conforme necessário.

• Você pode mover os buracos de drenagem livremente da esquerda para a direita clicando no círculo e arrastando-o horizontalmente.

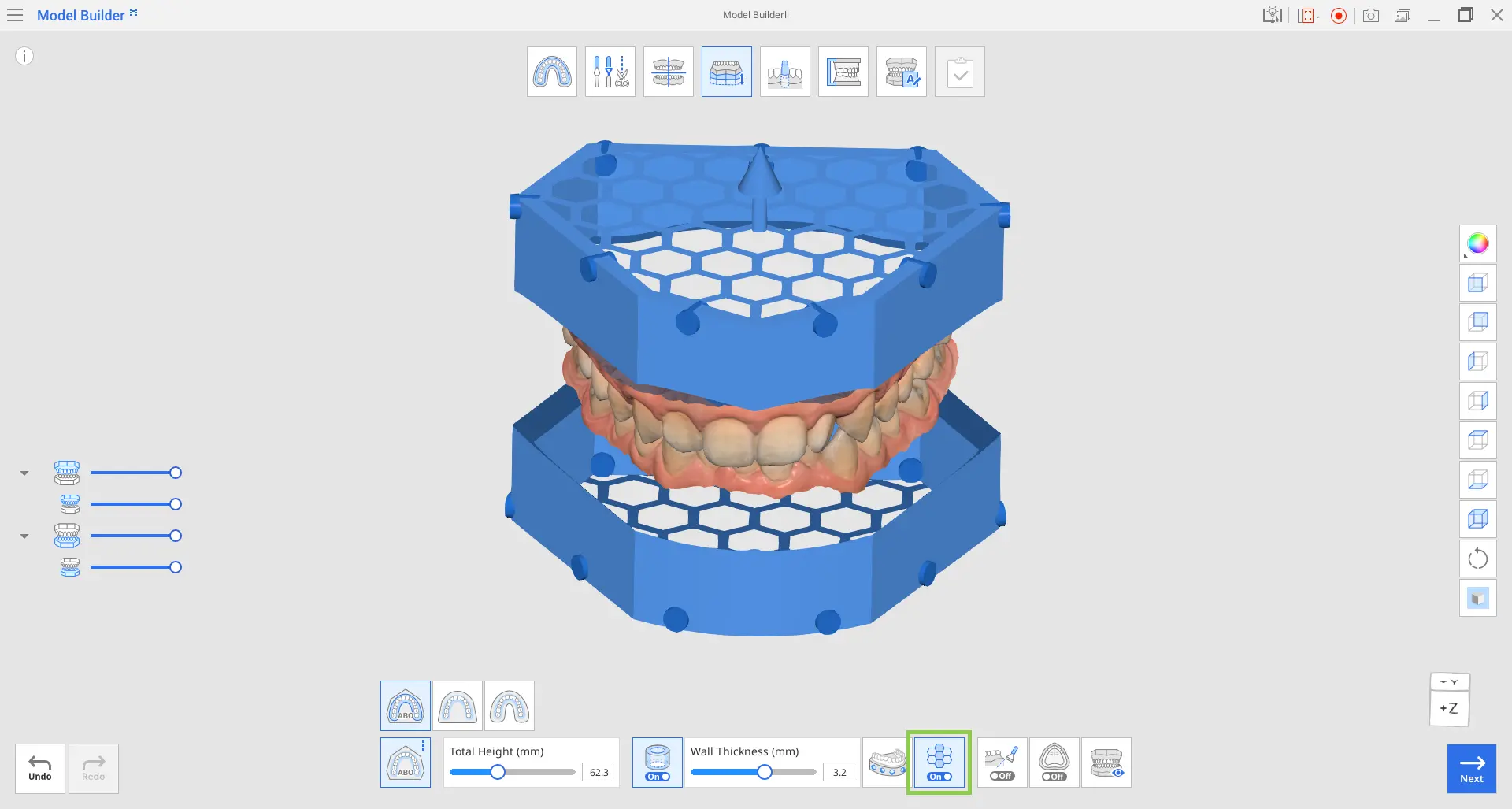

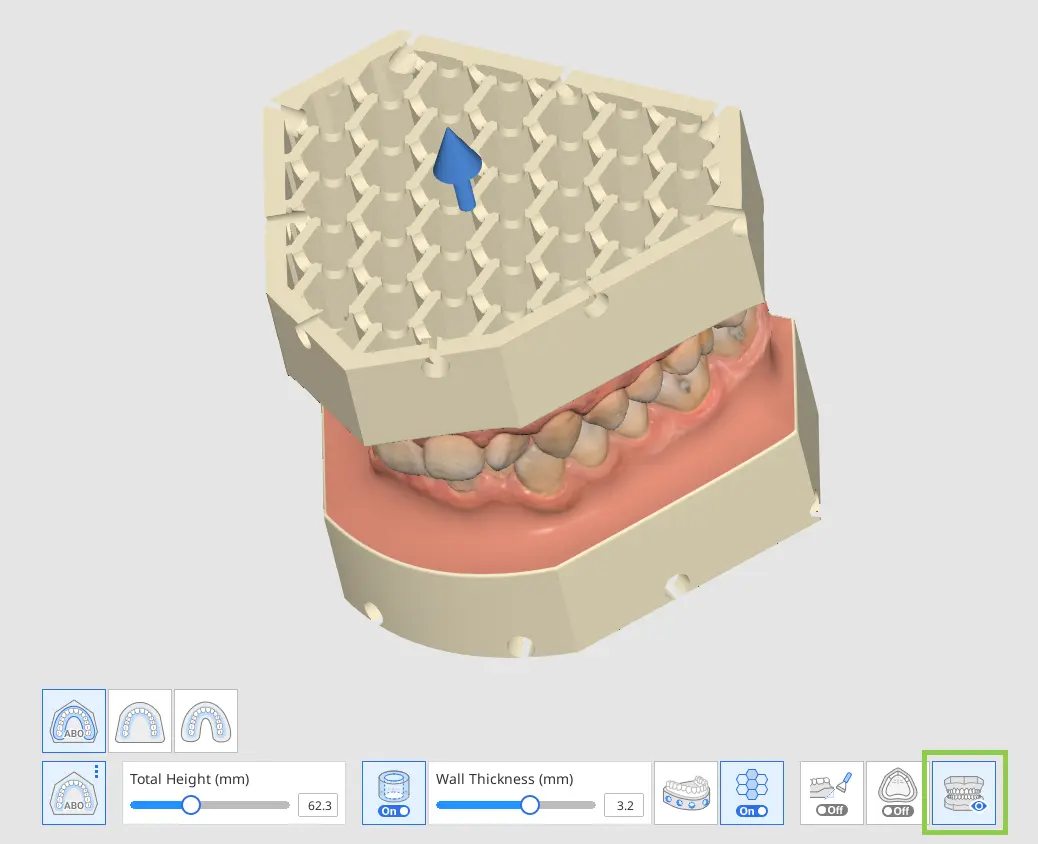

4. A ativação do recurso “Preenchimento” criará uma estrutura de favo de mel dentro da base oca. Esse é um recurso útil para impressão 3D, porque melhorará a resistência do modelo impresso.

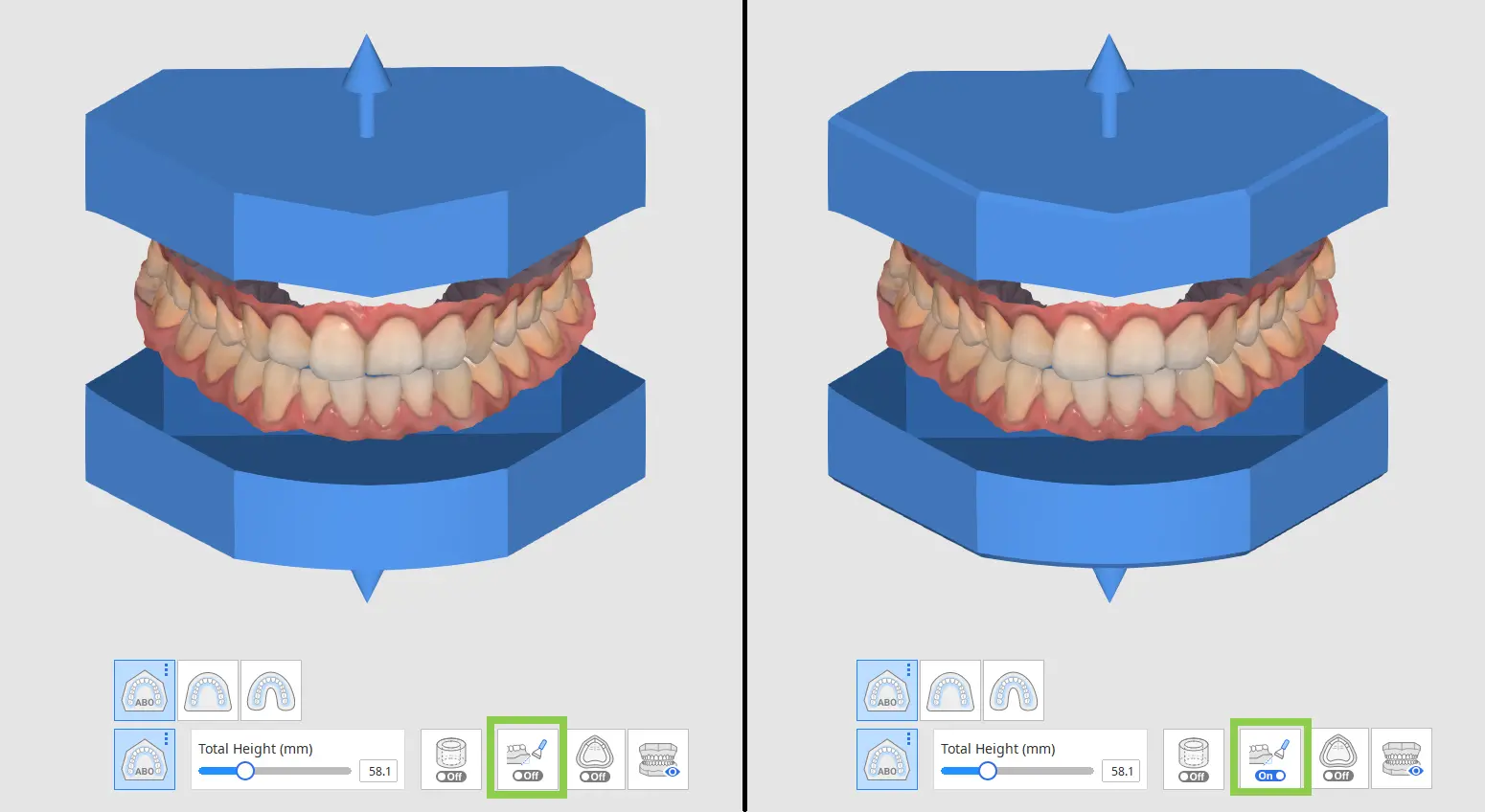

5. Clique em "Bisel" para ativar ou desativar o botão de alternância. Ativar a opção "Bisel" é útil para impressão 3D porque facilita a separação do modelo impresso da placa de montagem.

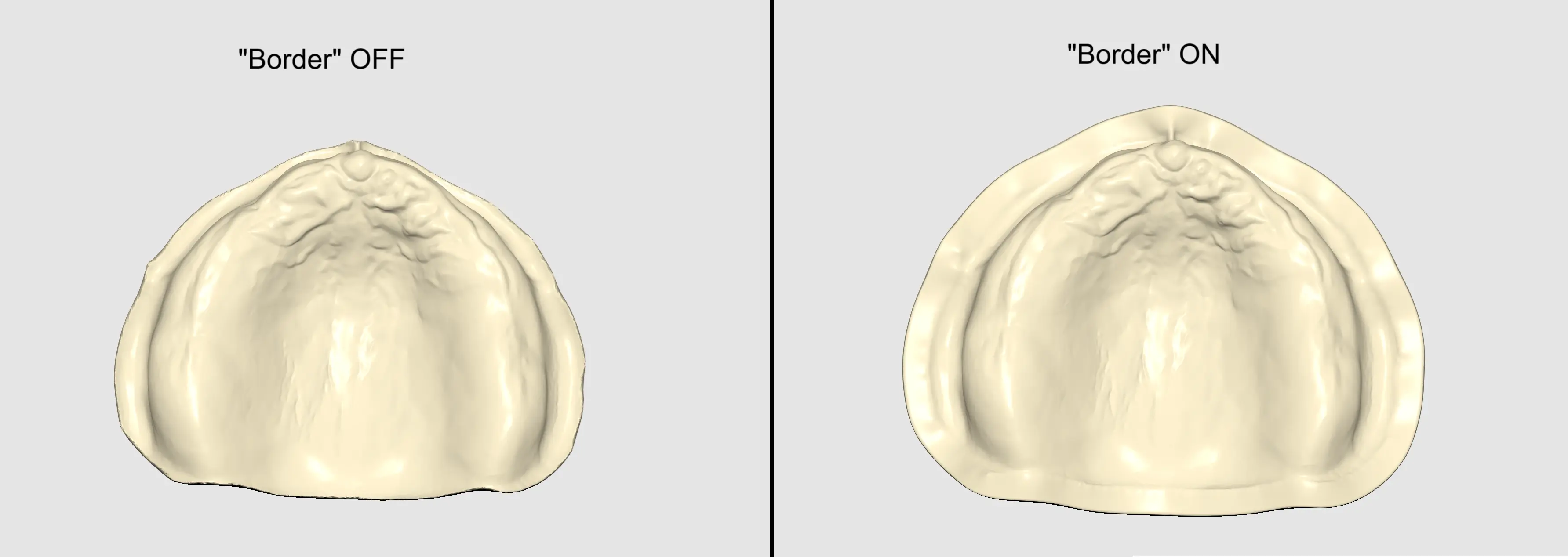

6. Ao trabalhar com dados de escaneamento edêntulo, você pode utilizar o recurso “Borda“ para engrossar o contorno gengival na junção entre os dados de escaneamento e a base do modelo. Isso melhorará a estabilidade da impressão e aprimorará a aplicação clínica dos modelos impressos.

7. Antes de passar para o próximo modo, clique em “Pré-visualização” para visualizar e examinar todos os ajustes que você fez nesse modo.

8. Quando terminar, clique em "Próximo".

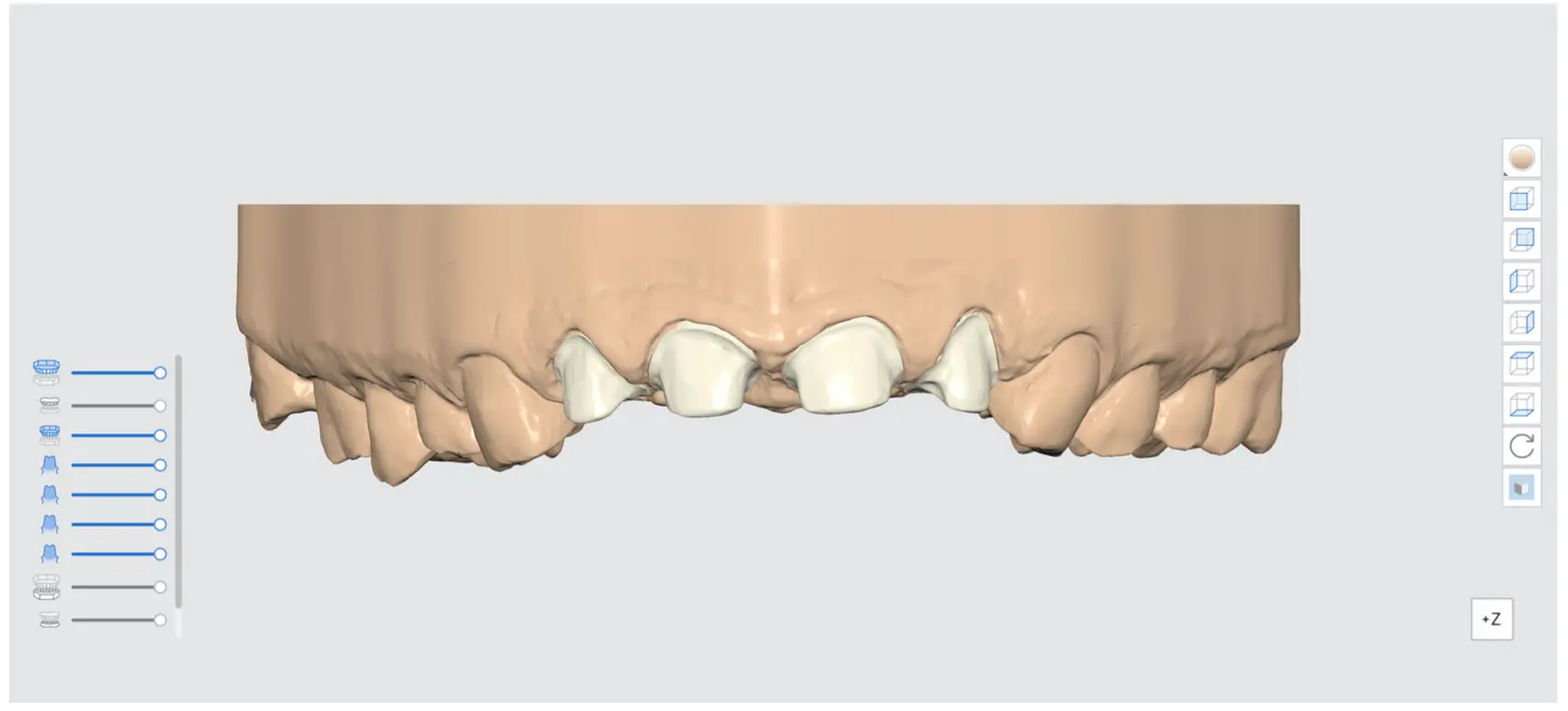

Criação de troquel

Na Criação de troquel, você pode criar troquéis individuais que são desacopláveis do modelo base. Customize seus troquéis facilmente ao utilizar diversas opções fornecidas, como espaço do troquel, altura do pino, espaço extra da margem, etc.

Existem também maneiras adicionais para criar troqueis, como “Troquéis de recorte” e “Troquéis extras”.

Se necessário, ajuste a área ao mover a barra deslizante "Expandir seleção", no canto inferior da tela.

🔎Observação

Observe que a execução dessa etapa é opcional.

🔎Observação

Se você ativar as opções “Bisel” e “Criar buracos de drenagem” na etapa de Criação da base, elas serão aplicadas automaticamente aos troquéis nessa etapa. Os troquéis criados serão biselados e terão buracos de drenagem perto da parte inferior das ranhuras.

Caixa de ferramentas

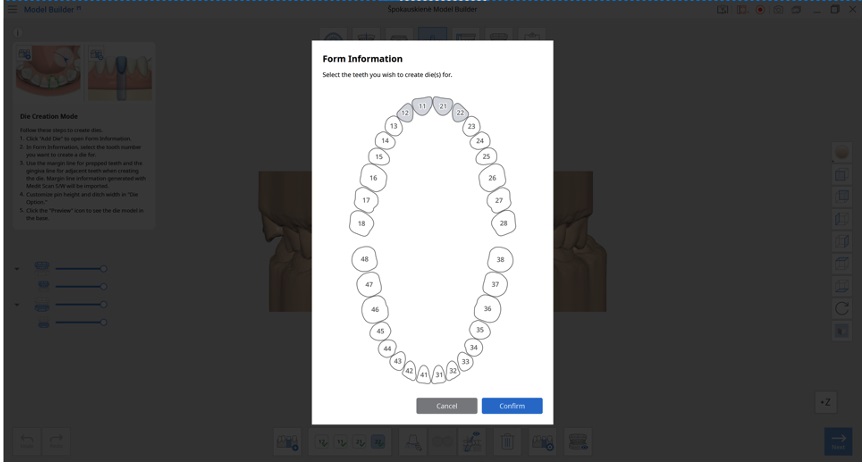

1. As informações do formulário estarão disponíveis imediatamente se você importou o caso do Medit Link. Se você quer criar troquéis individuais para os dentes adjacentes, clique em "Adicionar troquel" para abrir as Informações do formulário.

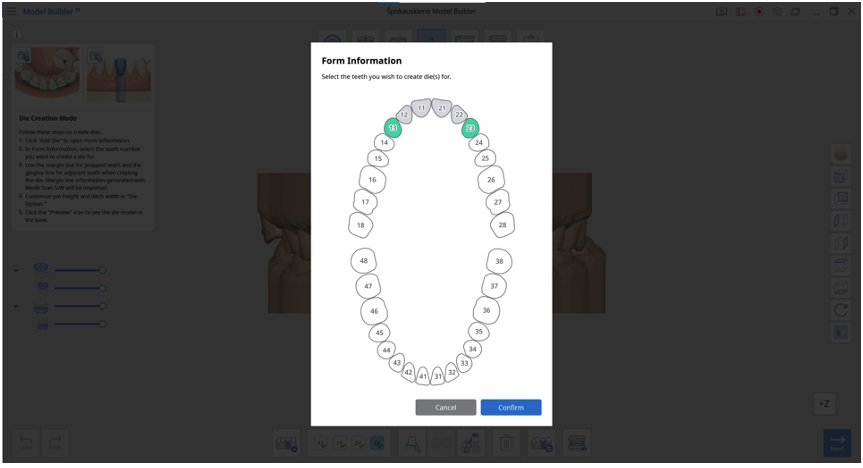

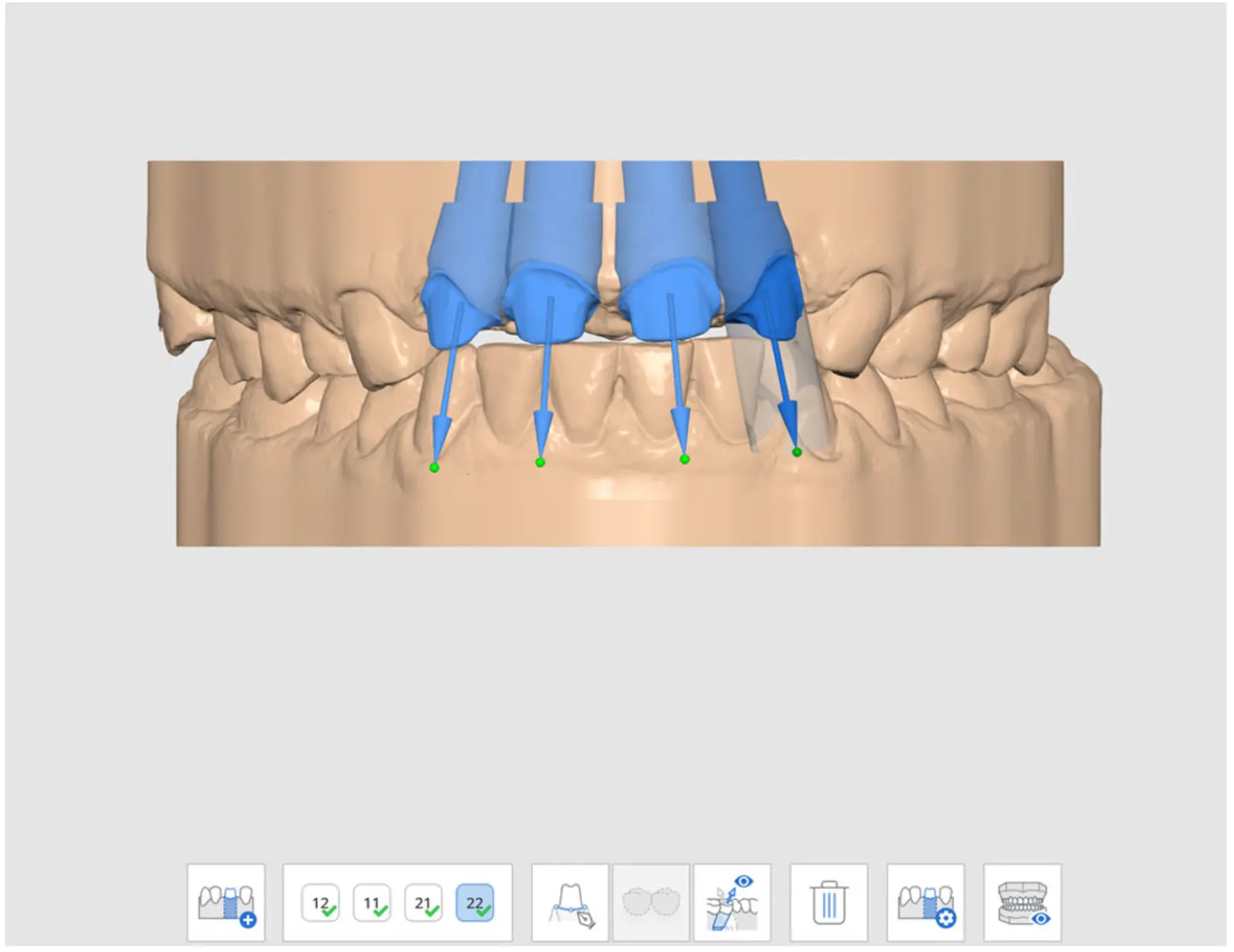

2. Nas Informações do formulário, selecione o número do dente no qual você deseja criar um troquel.

3. Utilize a linha de margem para os dentes preparados e a linha da gengiva para os dentes adjacentes ao criar o troquel. As informações da linha de margem geradas com o Medit Scan for Clinics/Labs serão importadas.

Caixa de ferramentas

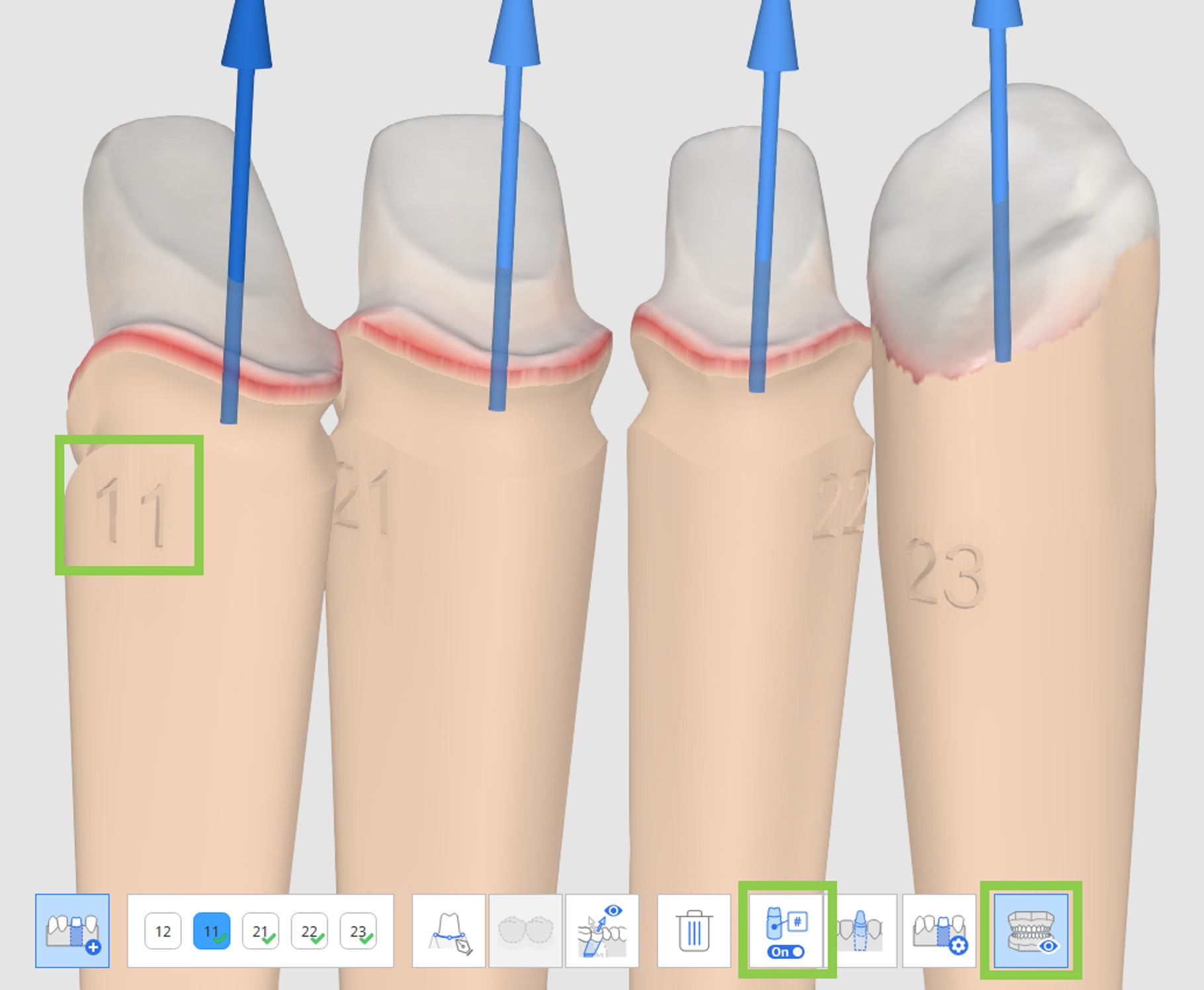

4. Grave os números dos dentes em seus troquéis ao criar vários deles. Clique em “Numeração do troquel” para listar automaticamente os troquéis com seu número de dente correspondente e verificar os resultados por meio da opção de pré-visualização.

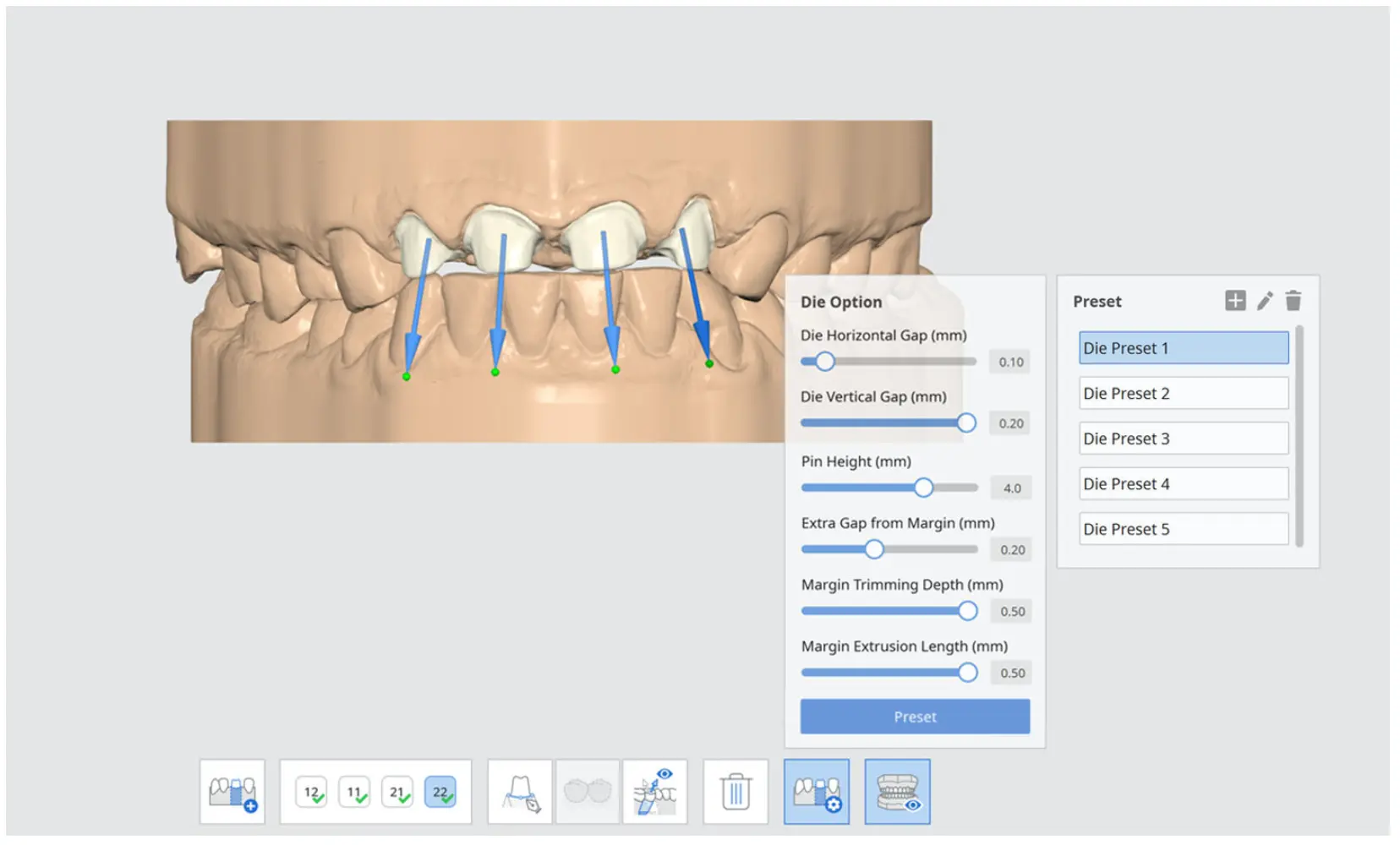

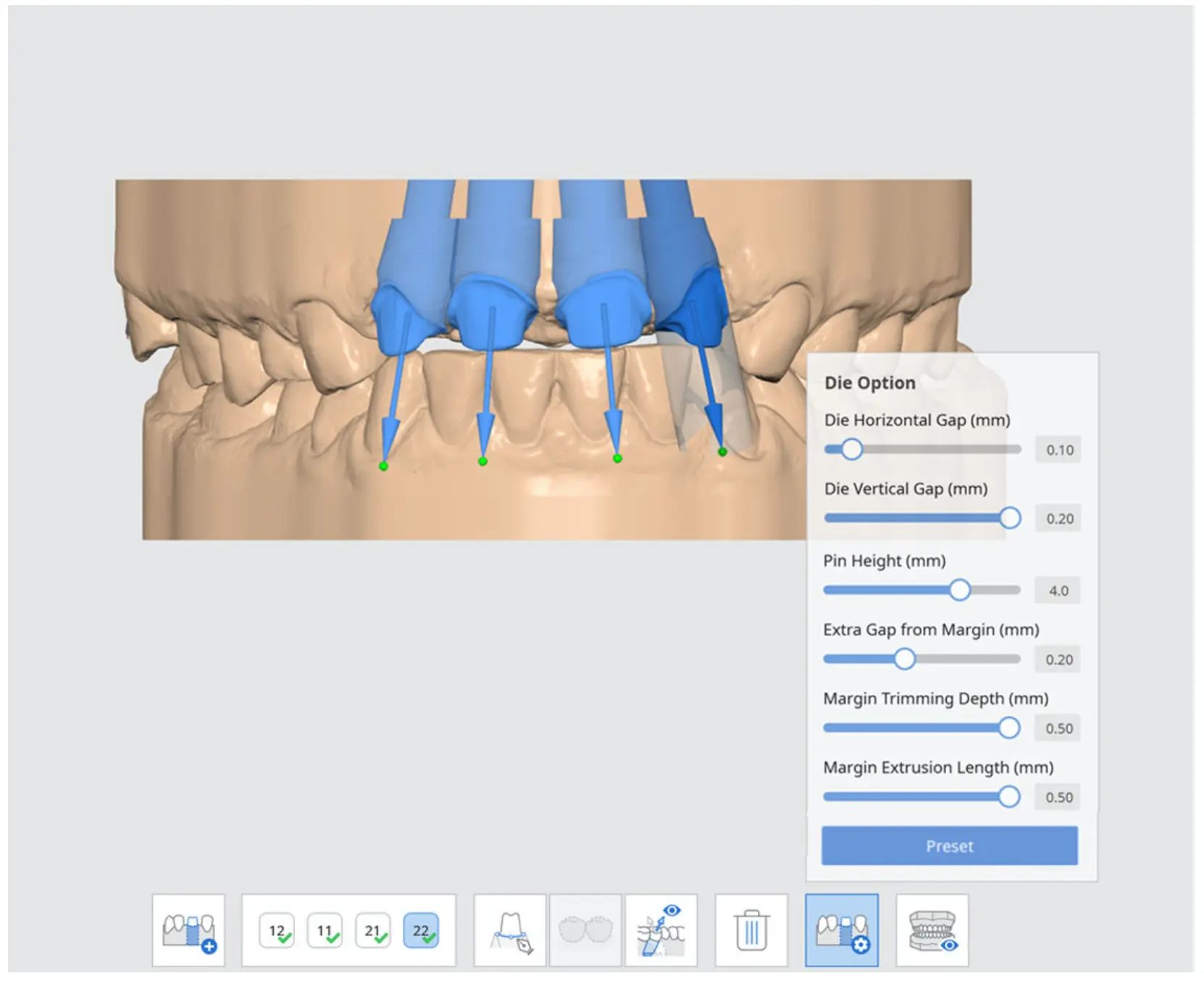

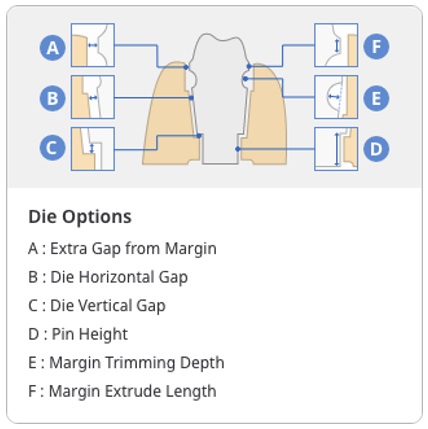

5. Personalize o troquel em “Opção de troquel”, utilizando diversos parâmetros fornecidos.

Opção de troquel

6. Clique no ícone "Pré-visualização" para visualizar o modelo do troquel na base.

Criação de troquel: Linha de margem

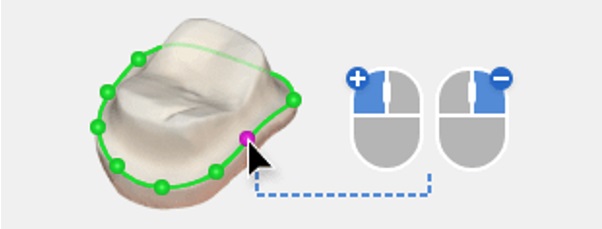

Utilizar a Linha de margem importada do Medit Scan for Clinics

1. Assim que você estiver na “Criação de troquel”, os troquéis serão criados automaticamente caso você já possua uma linha de margem para os dentes preparados no Medit Scan for Clinics. A linha de margem será exibida imediatamente nos dados escaneados.

2. Examine a linha de margem.

3. Adicione ou delete pontos utilizando seu mouse. Utilize o clique esquerdo do mouse para adicionar pontos e o clique direito para deletar pontos.

4. Ao finalizar, clique em "Avançar". Você visualizará a restauração pronta.

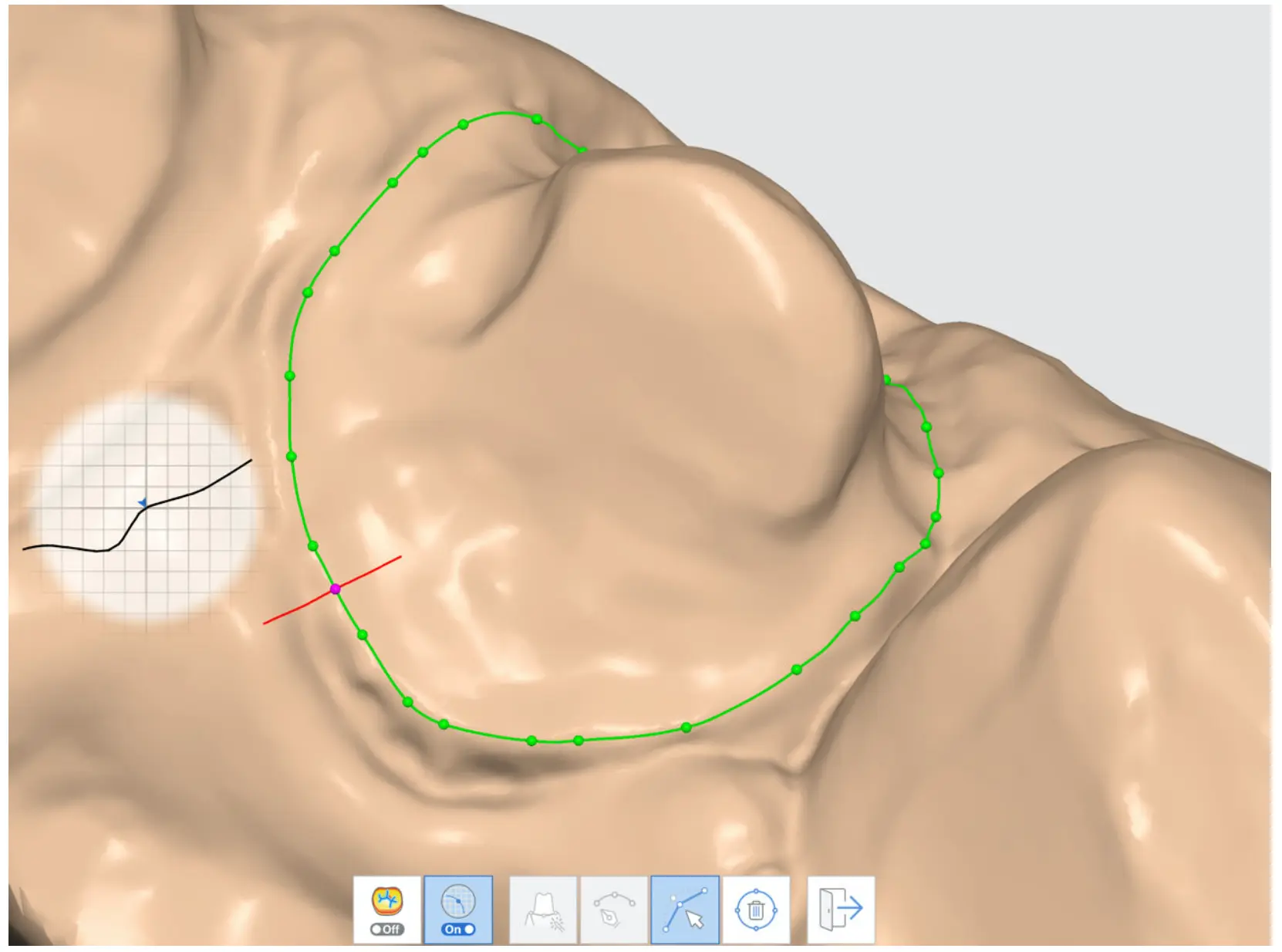

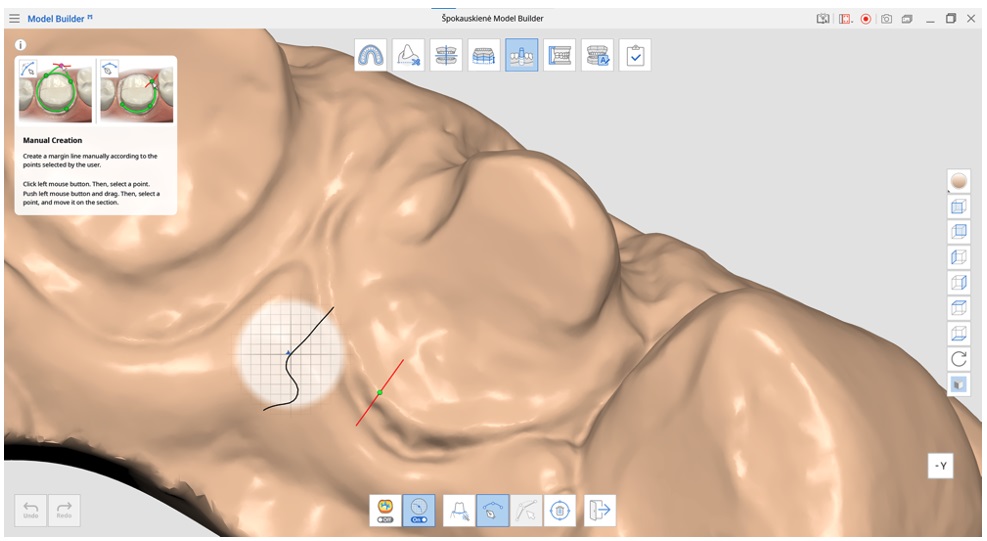

Criar a linha de margem no Medit Model Builder

Caso não tenha criado a linha de margem para o dente preparado no Medit Scan for Clinics, você pode desenhá-la manualmente no Medit Model Builder.

1. Na etapa de Criação de troquel, clique em “Linha de margem” na parte inferior da tela.

2. Você pode escolher entre "Criação automática" ou "Criação manual"

3. Você pode editar ou deletar a linha de margem.

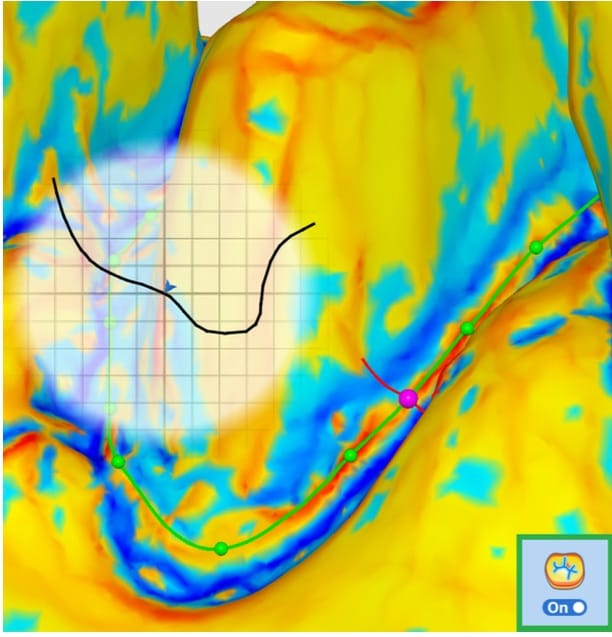

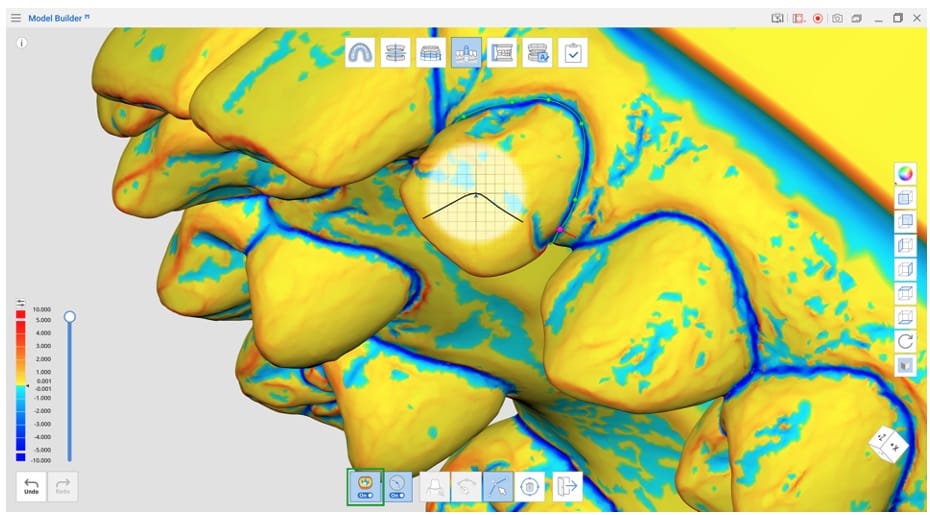

Visualizar curvatura

Selecione a área para especificar a linha de margem. Então, verifique a curvatura ao ativar a funcionalidade no canto da tela. A curvatura da superfície dos dados escaneados é exibida em diversas cores.

Se a cor for mais avermelhada, estará mais em relevo; se a cor for mais azulada, estará mais em gravura. Você pode utilizar a barra deslizante de intervalo de expressão de cores para ajustar o raio da cor.

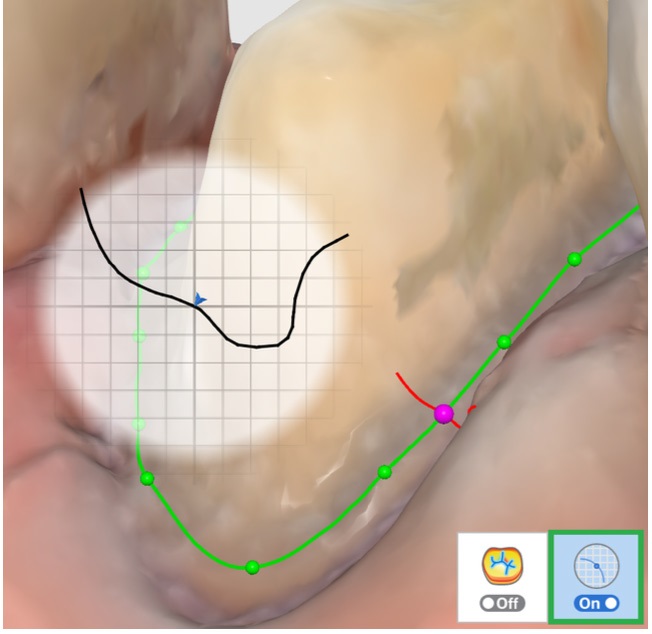

Visualizar seção transversal

Ao criar ou editar a linha de margem, esta funcionalidade lhe exibe a visualização transversal da tela com base na localização do seu mouse; esta funcionalidade pode ser ativada ou desativada. Evita que qualquer área fique oculta ao aumentar o zoom e permite verificar a margem ampliada com mais cuidado.

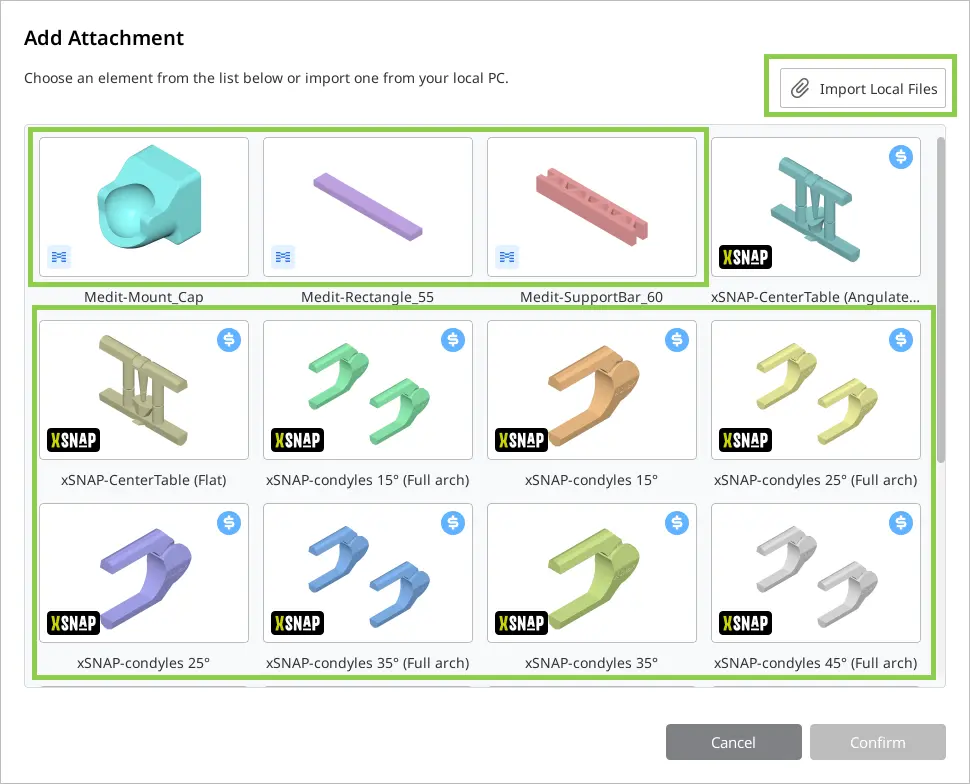

Fixações

Nessa etapa, os usuários podem adicionar elementos de suporte ou outros acessórios à base do modelo para personalizar o design e a funcionalidade do modelo dentário.

🔎Observação

Observe que a execução dessa etapa é opcional.

🔎Observação

Essa etapa está disponível apenas quando os dados de ambas as arcadas tiverem sido importados.

Caixa de ferramentas

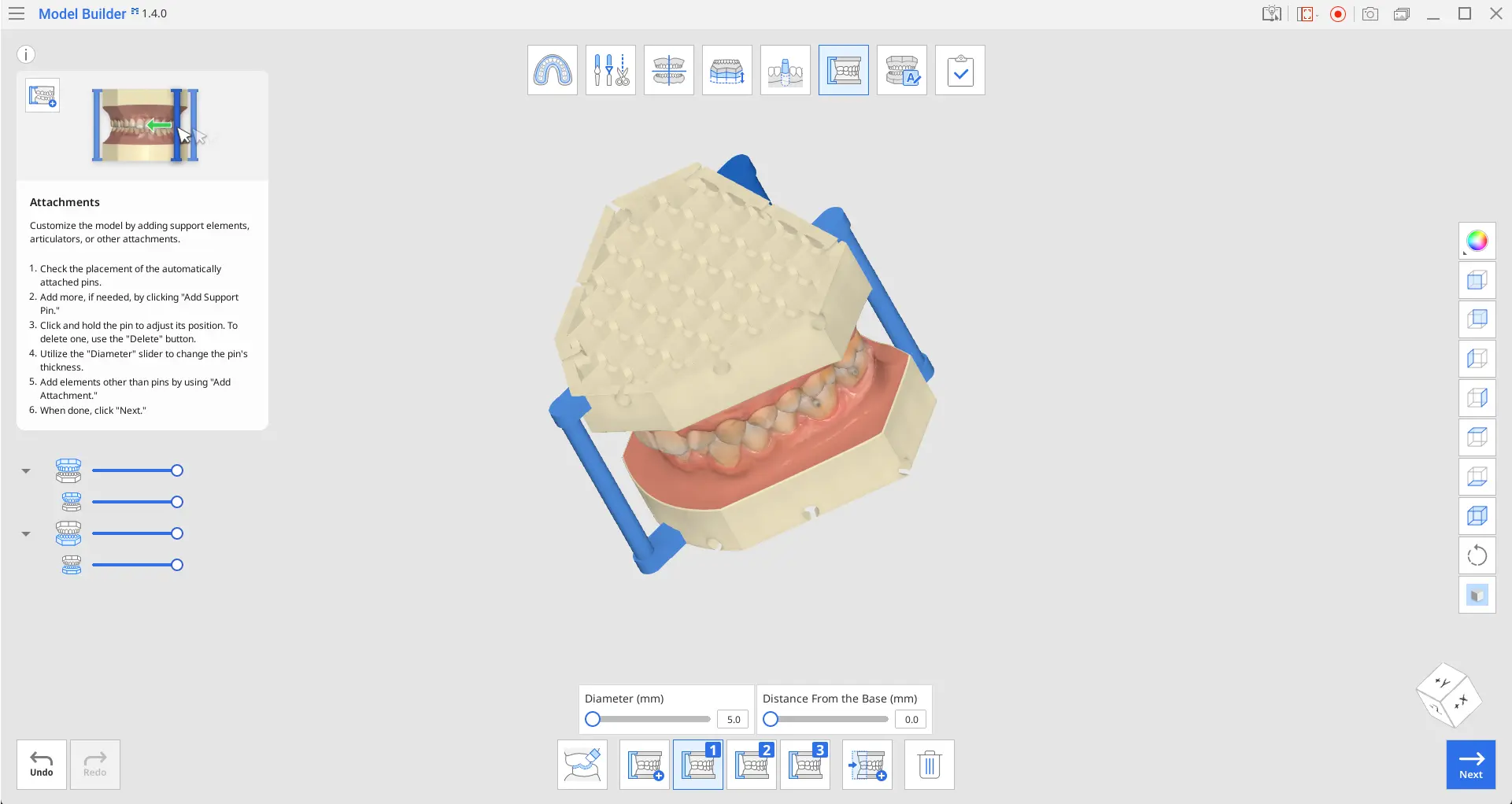

1. Verifique a colocação dos pinos acoplados automaticamente.

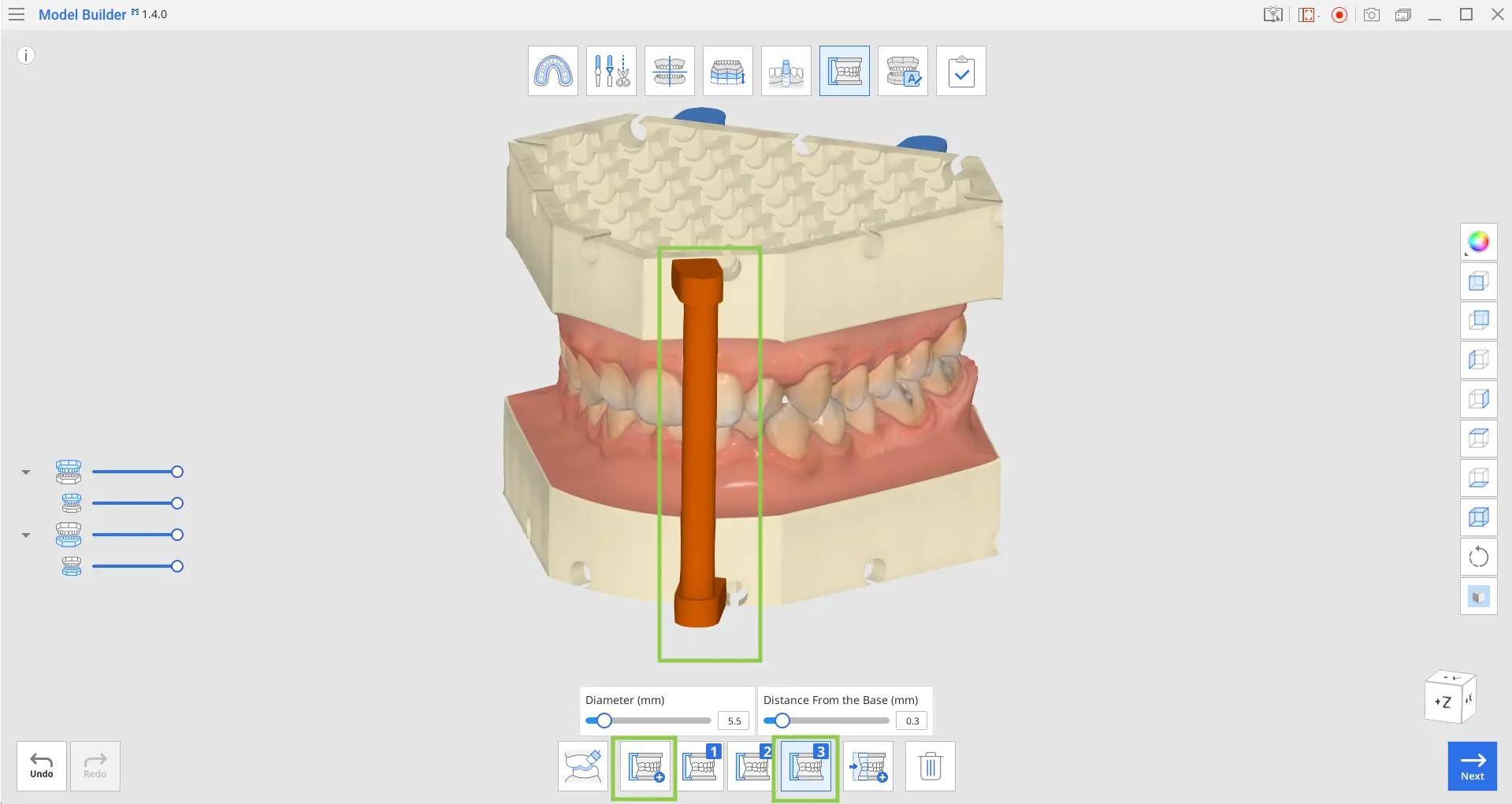

2. Use “Adicionar pino de suporte” para adicionar mais pinos, se necessário. Podem ser adicionados no máximo 5. Se algum dos pinos for exibido em laranja, seu posicionamento não é ideal ou talvez esteja coincidindo com os buracos de drenagem. Ajuste o posicionamento do pino arrastando-o até que fique azul.

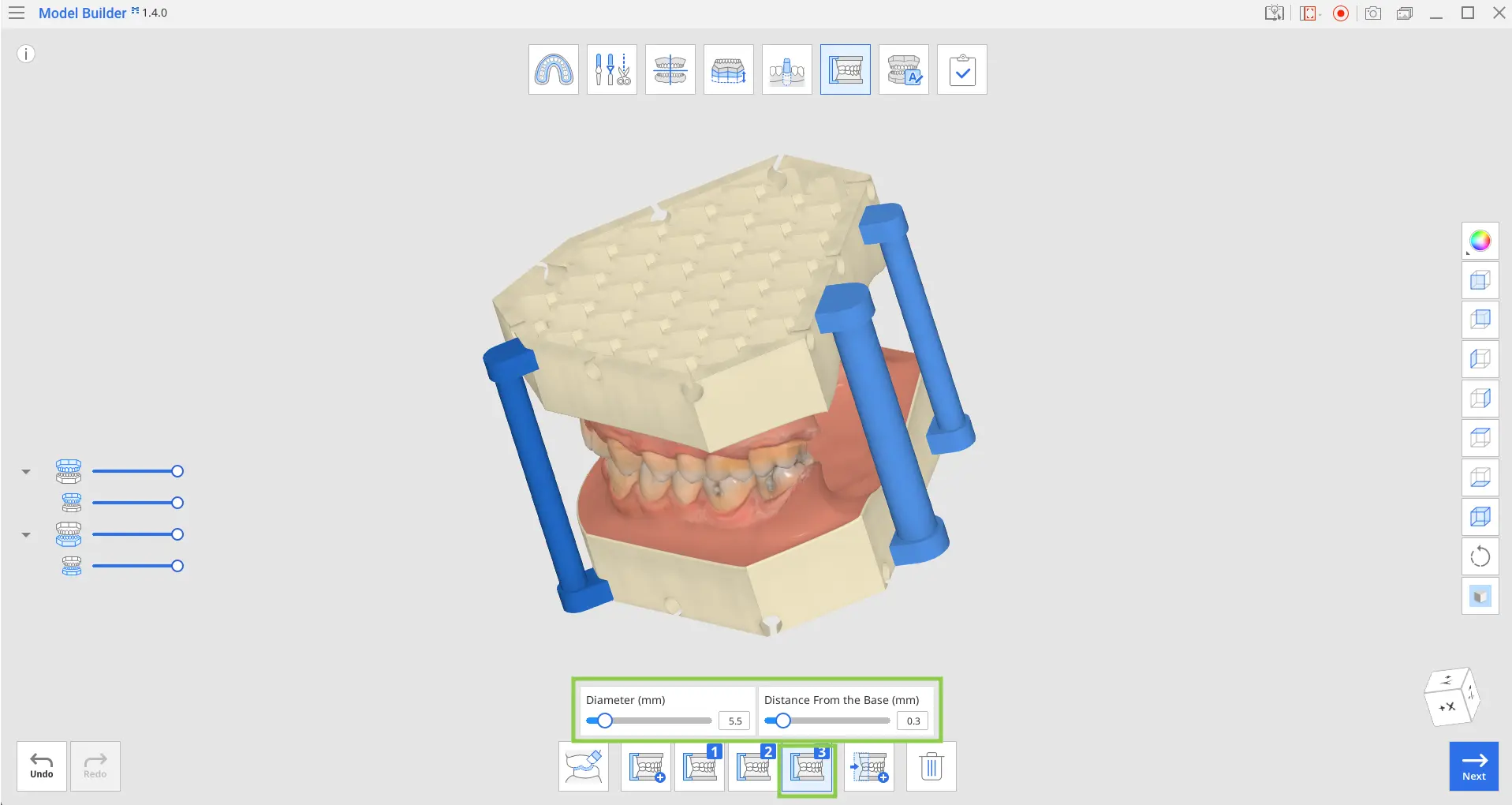

3. Também é possível fazer alterações individuais na espessura e na posição de cada pino. Clique no botão de gerenciamento de pino para ajustar as barras deslizantes “Diâmetro” e “Distância da base”.

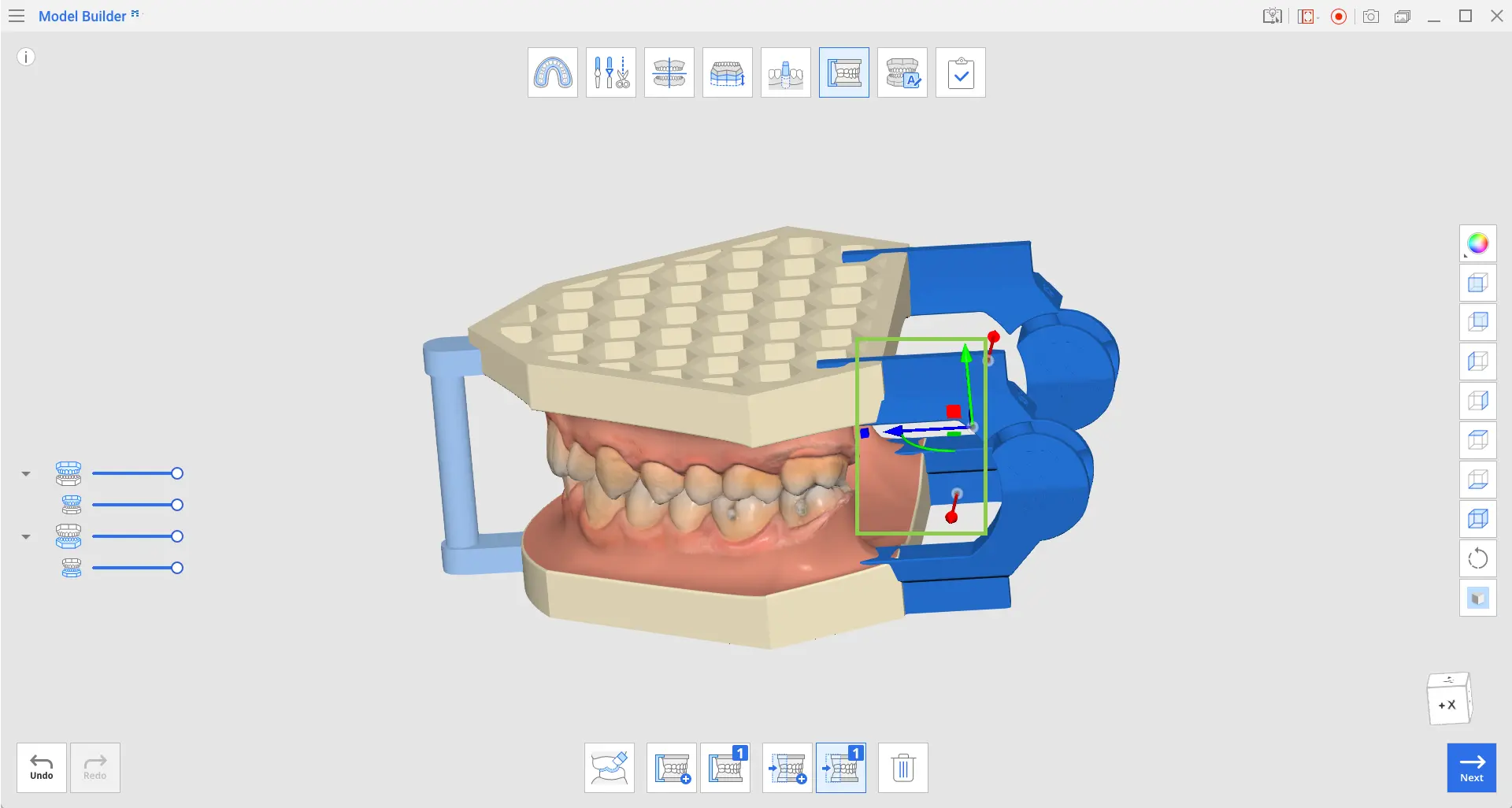

6. Os acessórios terão um manipulador 3D para você escalar, mover ou rotacionar o elemento.

7. Para excluir um acessório, confirme se o botão de gerenciamento correspondente a ele (ou o próprio elemento) está selecionado e clique em “Excluir”.

8. Quando terminar, clique em "Próximo".

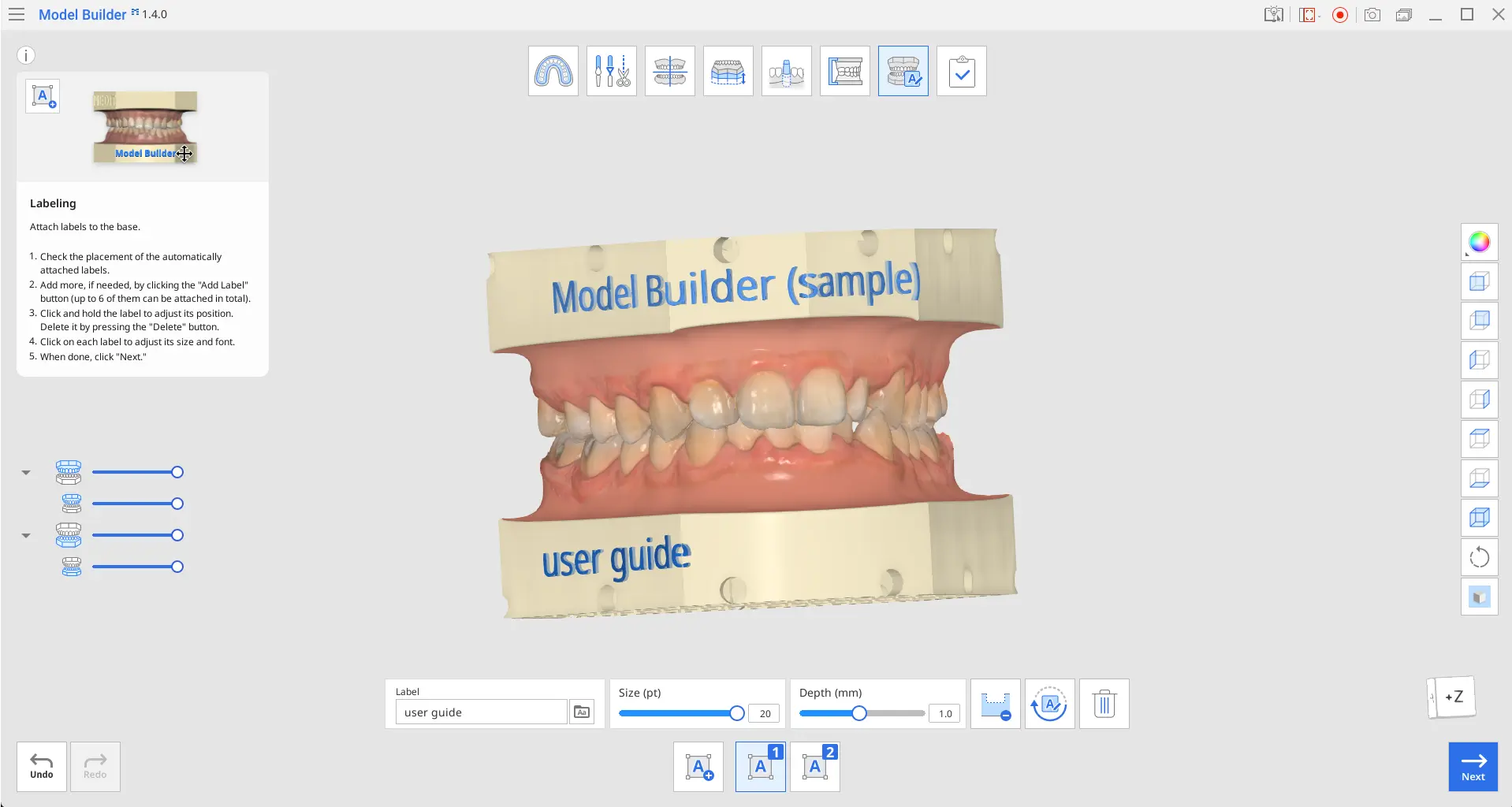

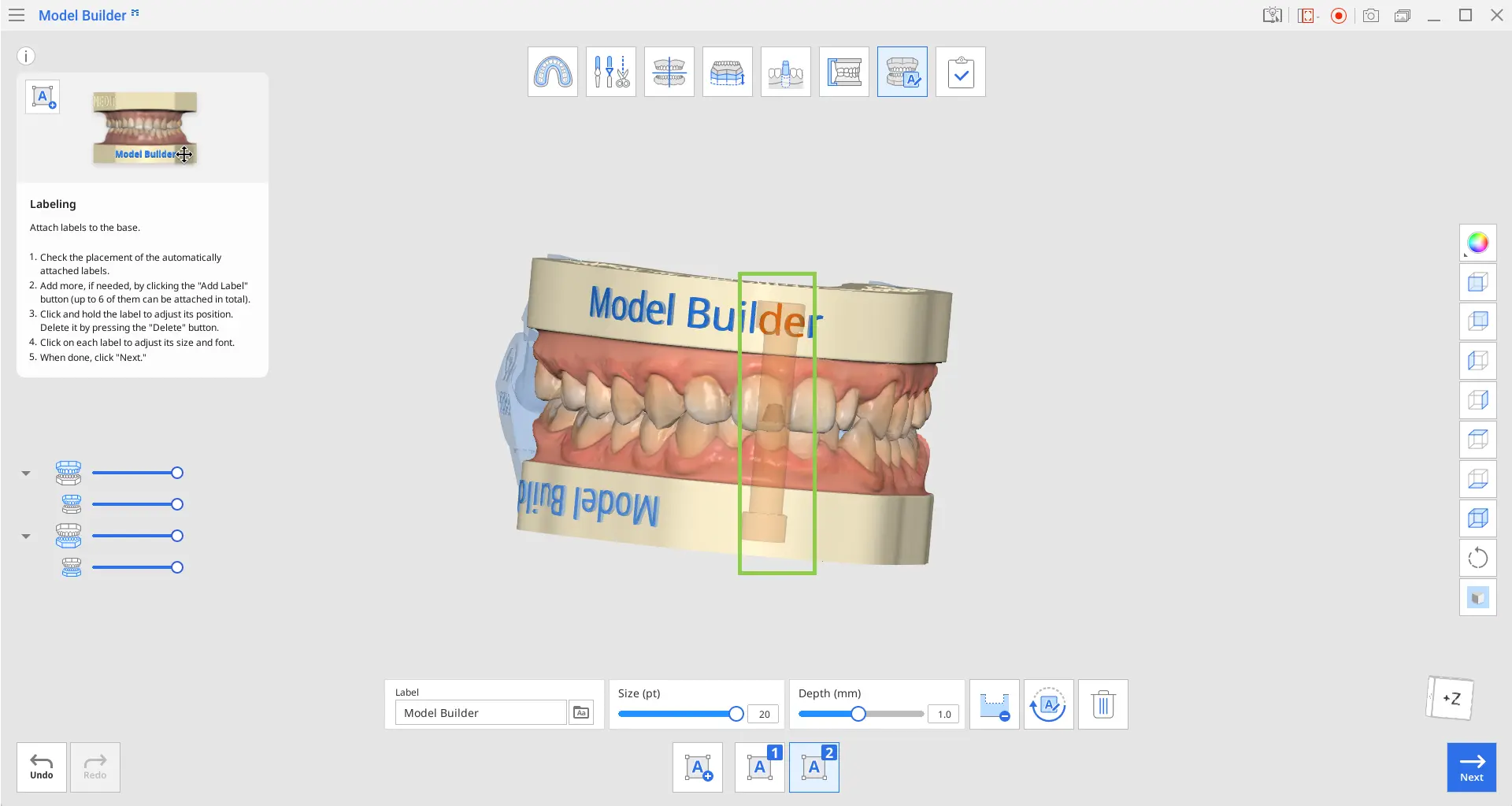

Etiquetagem

A etapa de Etiquetagem permite que os usuários adicionem e gerenciem etiquetas na base do modelo. As duas primeiras etiquetas serão criadas automaticamente ao entrar no modo.

🔎Observação

Observe que a execução dessa etapa é opcional.

Caixa de ferramentas

1. Verifique o posicionamento das etiquetas acopladas automaticamente. Se a etiqueta e o articulador estiverem sobrepostos, eles serão exibidos em laranja. Mova o texto ou volte para a etapa de Acessórios para ajustar a posição dos articuladores.

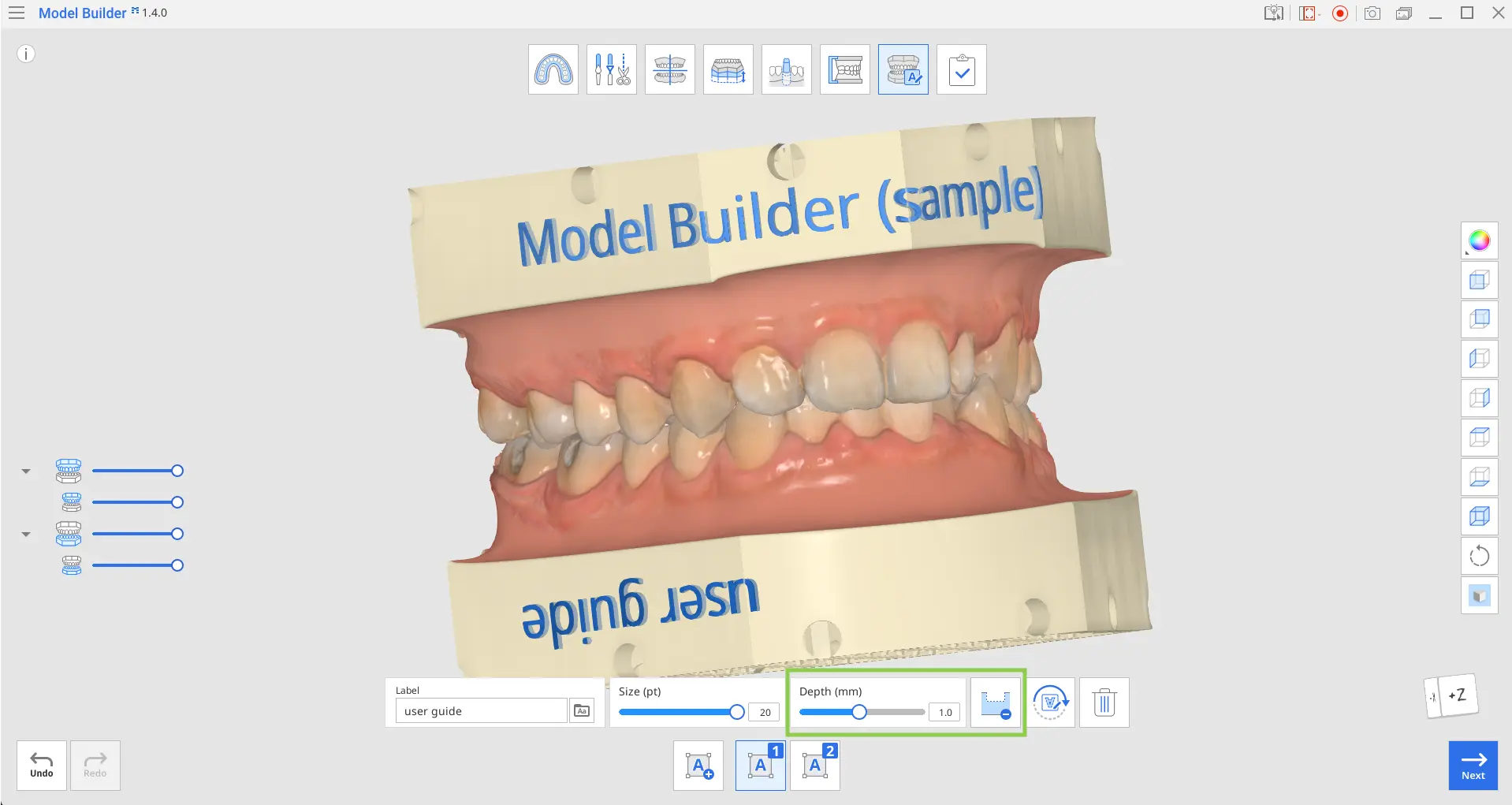

• Adicione etiquetas ao modelo ao estampar ou gravá-lo. Você pode ajustar a barra deslizante "Profundidade" ou inserir um valor específico para cada etiqueta.


2. Adicione mais etiquetas se necessário clicando no botão “Adicionar etiqueta”. Podem ser criadas no máximo 6.

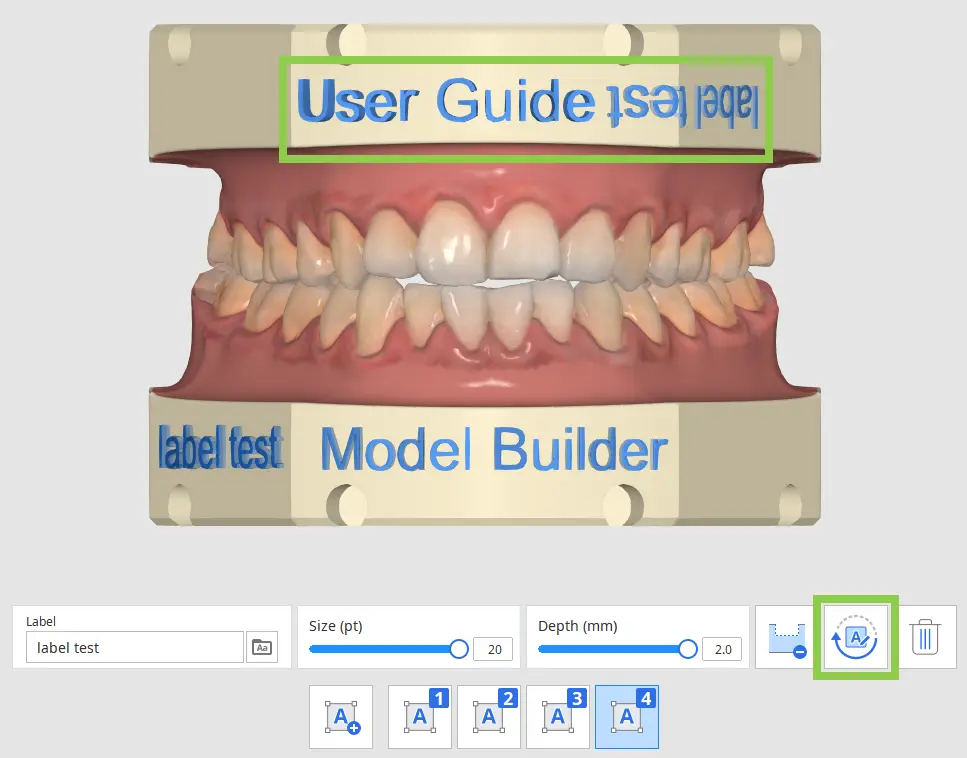

• Você pode rotacionar qualquer uma das etiquetas criadas clicando nela e depois usando Rotacionar 180º.


3. Clique, segure e arraste cada etiqueta para ajustar sua posição. Para excluir qualquer etiqueta, clique nela e depois no ícone "Excluir".

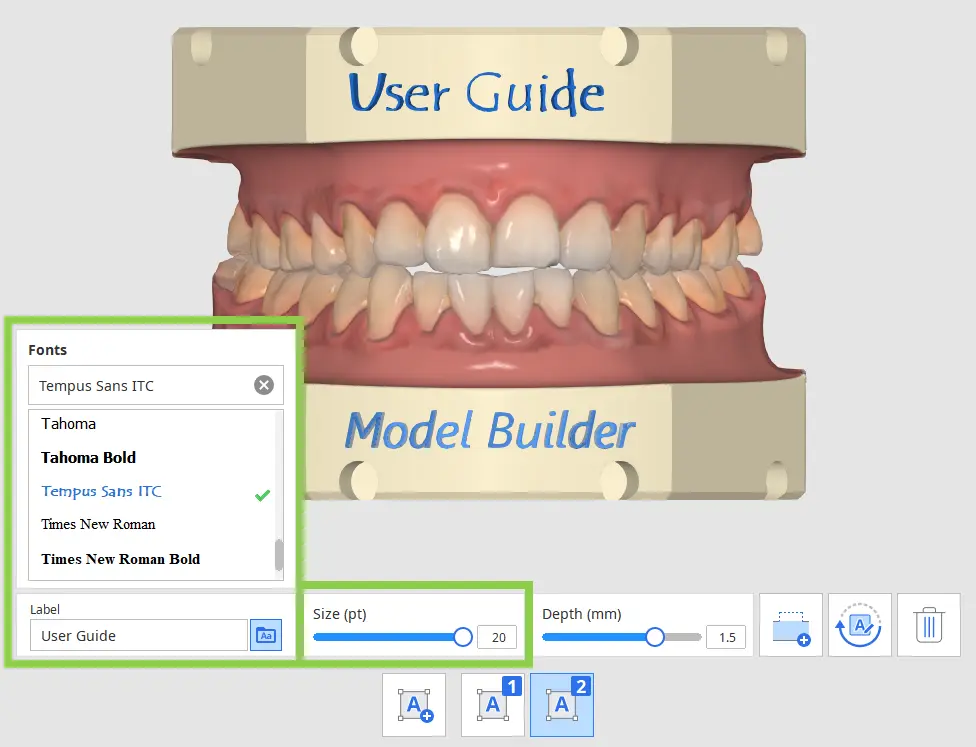

4. O tamanho e a fonte do texto de cada etiqueta podem ser alterados individualmente.

5. Clique em “Avançar” no canto inferior direito quando terminar.
