📖 [Splints] 사용자 인터페이스

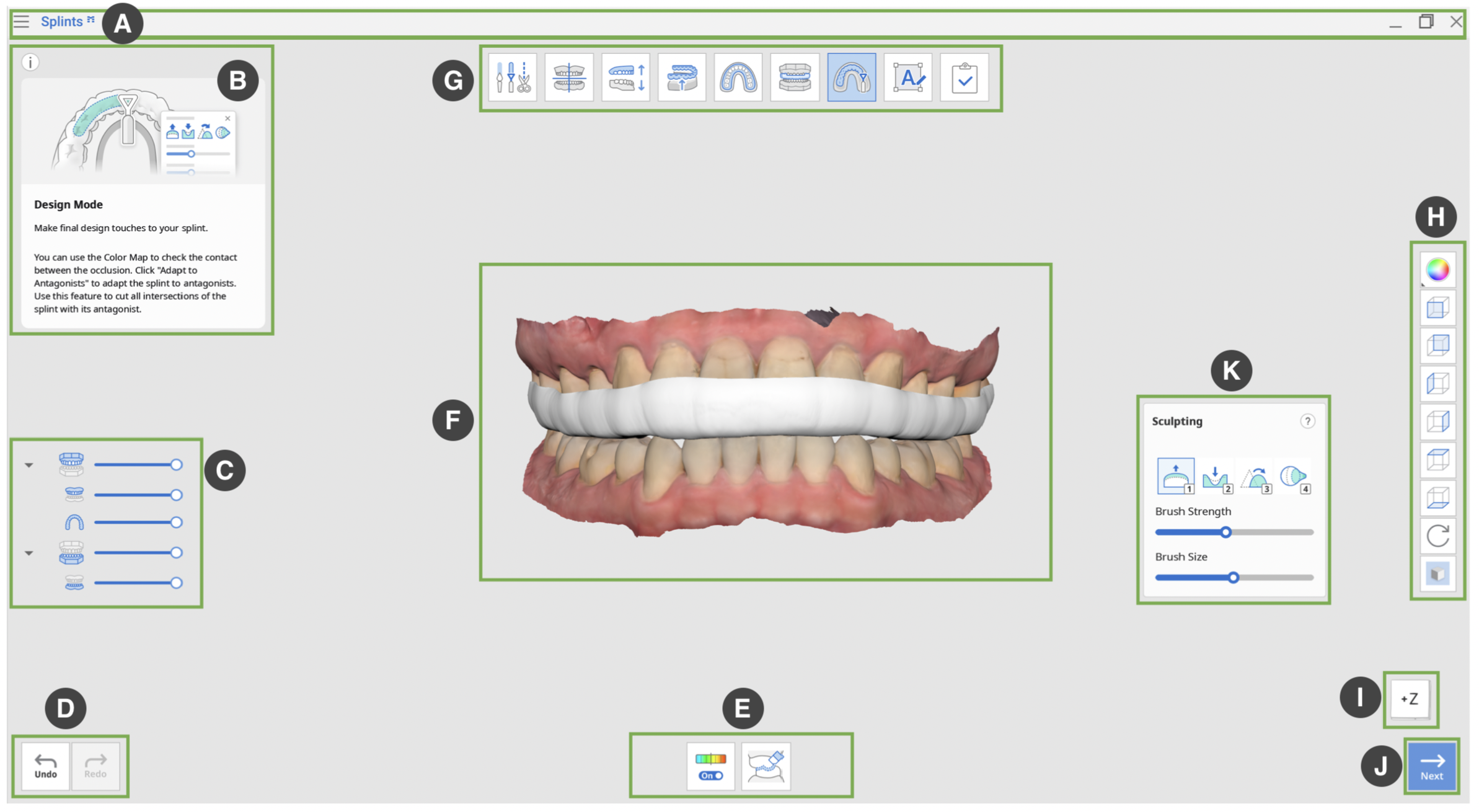

Medit Splints의 UI 구성 요소

A. 타이틀바

제목 표시줄에서 다음 선택 항목을 찾을 수 있습니다.

• 메뉴: 애플리케이션에 대한 정보를 표시하고 데이터 표시 옵션을 제어하기 위한 도구가 있습니다.
• 헬프 센터: Medit Splints 사용에 대한 다양한 정보를 제공합니다.
• 동영상 녹화 영역 선택: 동영상 촬영을 위해 녹화할 영역을 지정합니다.
• 동영상 녹화 시작: 동영상 녹화를 시작합니다.
• 스크린샷: 컴퓨터 화면의 스크린샷을 찍습니다.
• 화면 캡처 이미지 관리자: 스크린샷을 제어합니다.
• 최소화: 프로그램의 크기를 줄입니다.
• 최대화 또는 복원: 애플리케이션 창을 최대화하거나 복원합니다.
• 종료: 프로그램을 닫습니다.

B. 가이드 메세지

C. 데이터 트리

• 데이터 트리는 창 왼쪽에 나타나며 그룹에서 사용 중인 데이터 목록을 보여줍니다.
• 투명도를 하나씩 또는 그룹으로 숨기거나 표시하거나 변경하여 데이터를 쉽게 제어할 수 있습니다.

D. 실행 취소 / 다시 실행

• : 이전 작업을 취소합니다.
• : 이전 작업을 다시 실행합니다.

E. 도구 상자

F. 3D 데이터 보기

G.  모드

: 모드는 일련의 단계로 구성되며 각 모드는 현재의 splint 생성 단계를 나타냅니다.

: 교합이 열린 상태에서 스캔되었거나 기존 치열궁이 하나만 있는 경우 "교합 조정 모드"를 건너뛸 수 있습니다.

: "디자인 모드" 단계를 완료한 후 "완료" 단계로 이동하여 결과를 Medit Link에 저장할 수 있습니다.

개요 모드: 개요 모드: 데이터를 보고 검사합니다.

편집 모드: 다양한 기능을 사용하여 데이터를 편집하고 다듬습니다.

정렬 모드: 데이터를 교합면에 정렬합니다.

교합 조정 모드: 교합 관계를 조정합니다.

내면 생성 모드: Splint의 내부 표면을 생성합니다.

윤곽 지정 모드: Splint 영역을 정의합니다.

외면 생성 모드: Splint의 외부 표면을 생성합니다.

디자인 모드: 제공된 도구를 사용하여 부목을 디자인합니다.

라벨링 모드: Splint에 텍스트를 새기거나 엠보싱합니다.

완료: Splint를 완료하고 결과를 Medit Link에 저장합니다.



H. 측면 도구 모음

: 사이드 툴바는 데이터 표시 및 보기 옵션을 변경할 수 있는 도구를 제공합니다.

색상 데이터: 색상 정보와 함께 데이터를 표시합니다.

색상과 엣지 데이터: 색상 정보와 엦지로 데이터를 표시합니다.

단색 데이터: 단일 색상으로 데이터를 표시합니다.

단색과 엣지 데이터: 단일 색상을 적용하고 엣지 라인으로 데이터를 표시합니다.

와이어 프레임 데이터: 엣지 라인만으로 데이터를 표시합니다.

+Z 뷰: 전면 뷰를 보여줍니다.

-Z 뷰: 후면 뷰를 보여줍니다.

-X 뷰: 왼쪽 뷰를 보여줍니다.

+X 뷰: 오른쪽 뷰를 보여줍니다.

+Y 뷰: 상단 뷰를 보여줍니다.

-Y 뷰: 하단 뷰를 보여줍니다.

회전: 데이터를 원하는 방향으로 회전합니다.

그리드 설정: 그리드 표시 옵션을 설정합니다. 그리드를 표시하거나 숨기고 모델과 관련된 위치를 제어합니다. (오버레이 켜기/끄기)



I. 뷰 큐브

• 뷰 큐브에는 3D 축 방향이 표시되어 있고, 데이터가 회전할 때 동시에 회전합니다.
• 큐브의 면을 클릭하면 뷰를 특정 축 방향으로 이동할 수 있습니다.

J. 다음

•  : 변경 사항을 적용하고 다음 모드로 이동합니다.

K. 조각 도구 (디자인 모드에서 활성화됨.)
