i700 wireless 구성품 및 설정

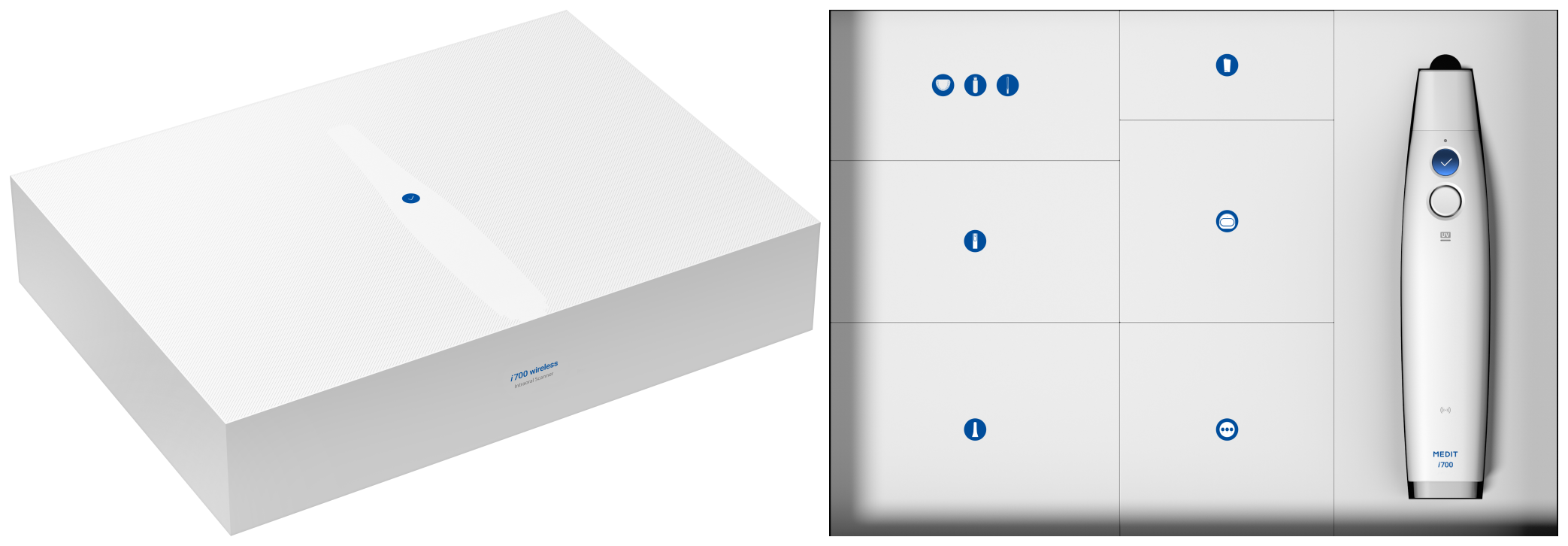

• 본체 박스

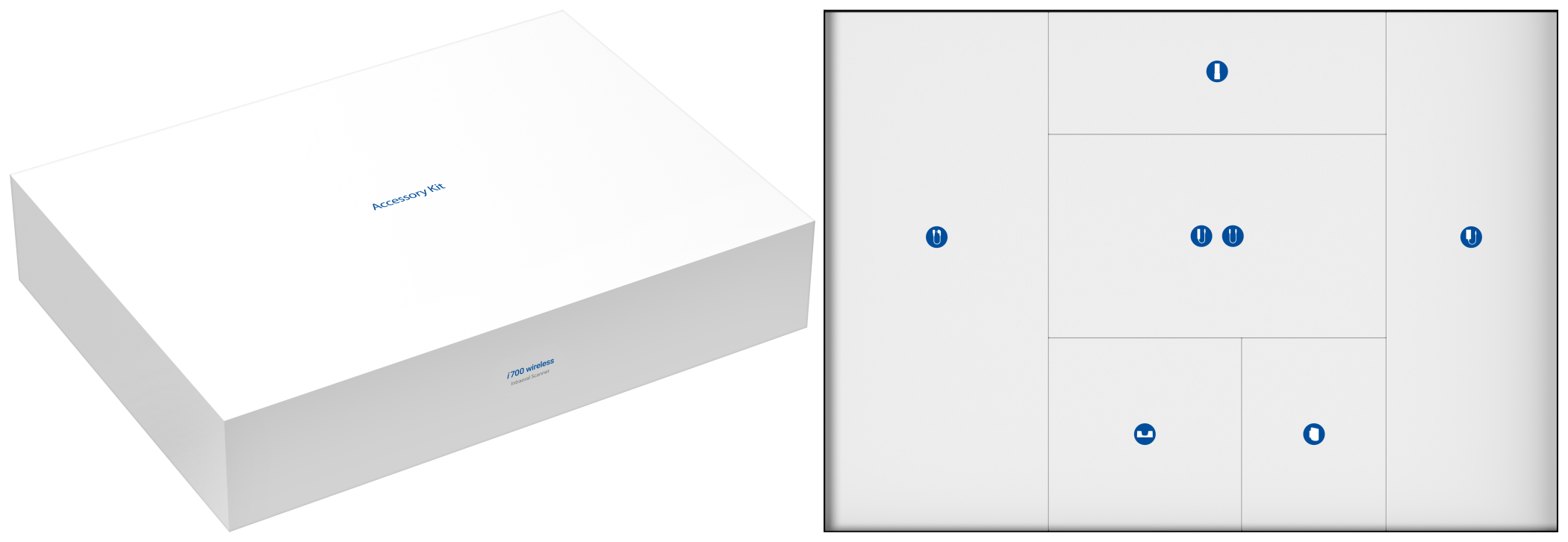

• 액세서리 박스

외관	항목	수량

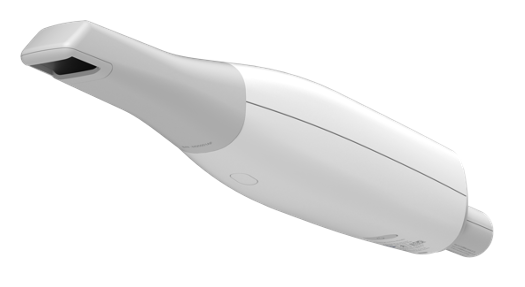

	i700 Wireless 본체	1
	무선 허브	1
	충전식 배터리	3
	유선 배터리	1
	배터리 충전기	1
	본체 커버	1
	리유저블 팁	4
	핸들	1
	캘리브레이션 툴	1
	연습 모델	1
	손목 스트랩	1

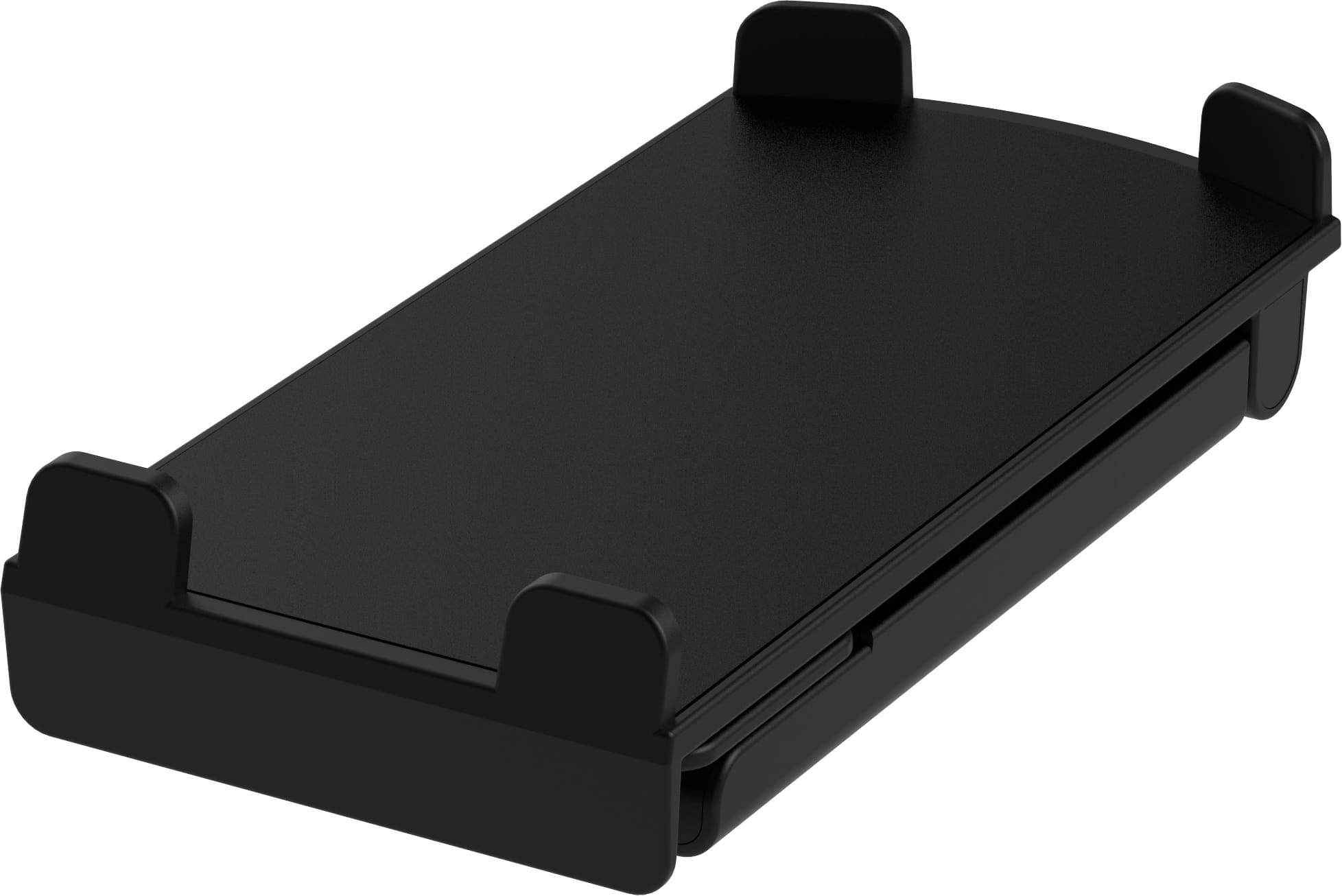

	책상용 거치대	1
	벽걸이형 거치대	1
	USB 3.0 케이블 (C to A)	1
	전원 공급 케이블 (C to C)	1
	무선 허브 전용 전원 어댑터	1
	배터리 충전기 전용 전원 어댑터 (상동)	1
	모니터 마운트	1
	전원 코드	2
	USB 저장 장치 (Medit Scan for Clinics 인스톨러 포함)	1
	유저 가이드	1



추가 구성품(별도 판매)

외관	항목	수량
	스몰 팁	4
	자동 캘리브레이션 툴 (충전식 배터리 1개 포함)	1
	핸들핏 크래들	1
	3M 전원 공급 케이블	1







i700 wireless 시스템 설정

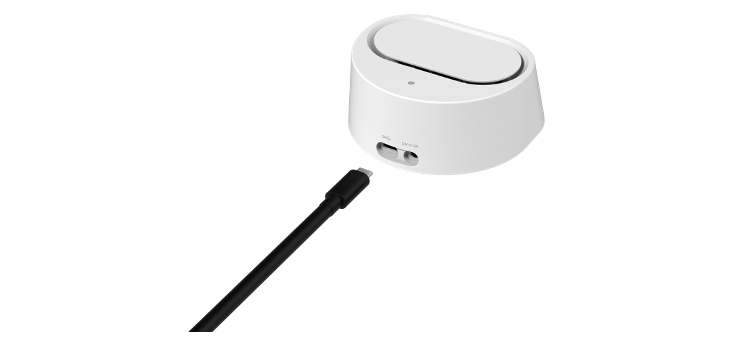

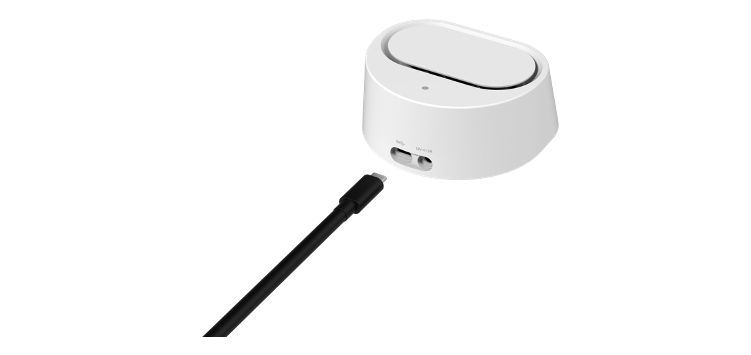

i700 wireless 무선 허브 연결하기 (C to A)

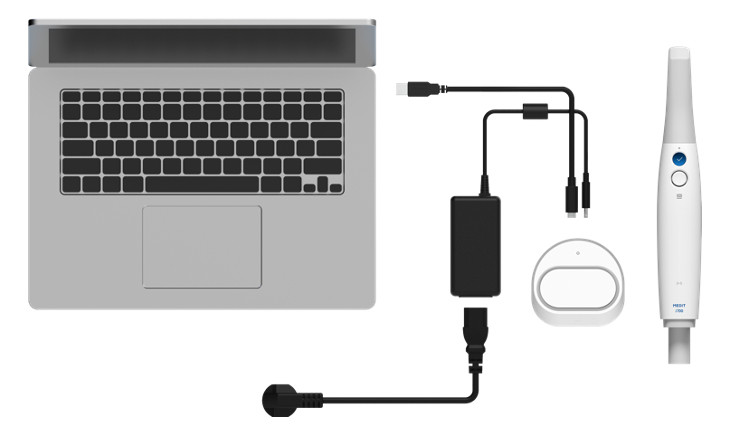

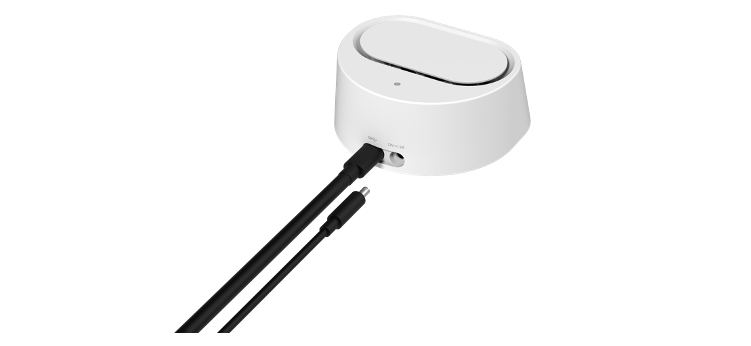

(1) USB 3.0 케이블(C to A)을 무선 허브에 연결합니다.

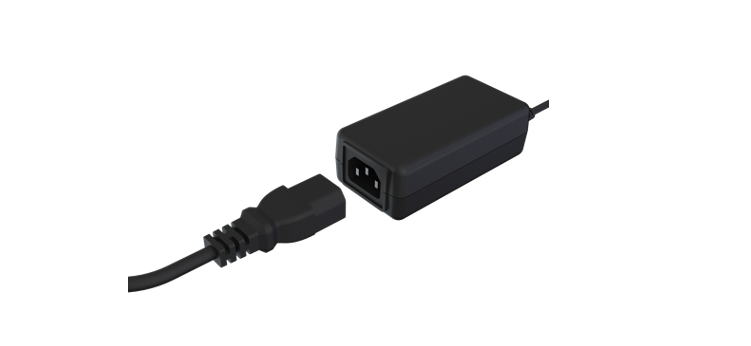

(2) 어댑터를 무선 허브에 연결합니다.

(3) 어댑터에 전원 코드를 연결하면 무선 허브에 자동으로 전원이 공급됩니다.

(4) USB 3.0 케이블의 A 포트 커넥터를 PC에 연결합니다.

💡 USB 포트는 신호 전송용으로만 사용됩니다.



i700 wireless 무선 허브 연결하기 (C to C)

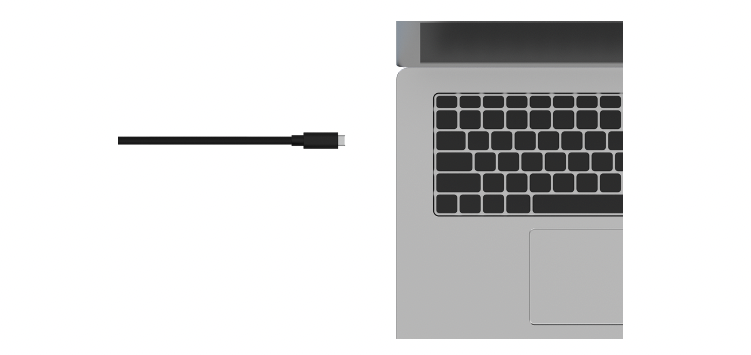

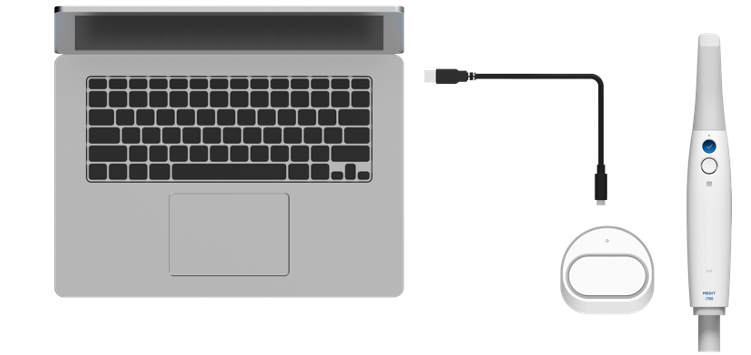

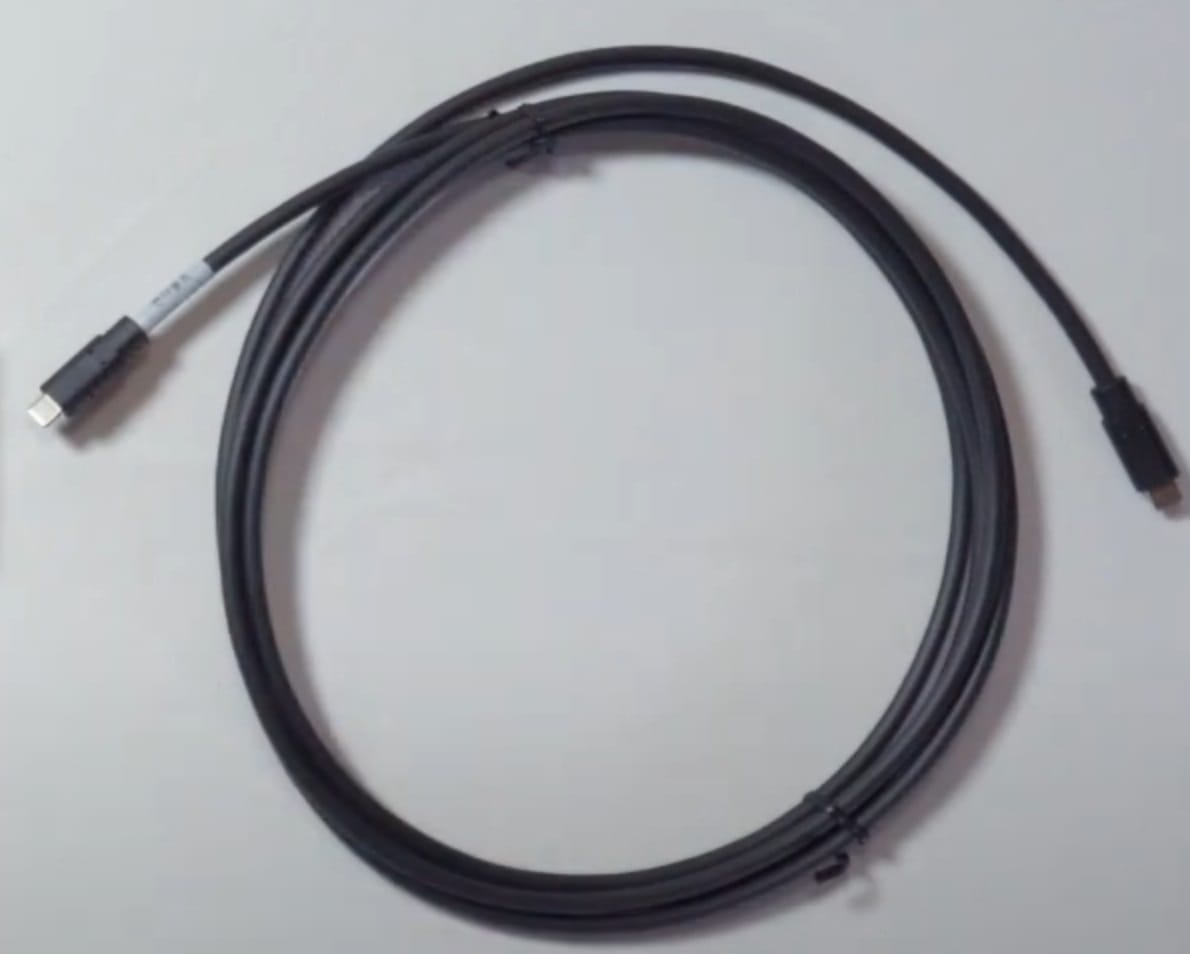

(1) 전원 공급 케이블(C to C)을 무선 허브에 연결합니다.

(2) 전원 공급 케이블을 PC에 연결합니다.

💡 USB 포트에는 9v DC 전원이 공급됩니다.





i700 wireless 전원 켜기

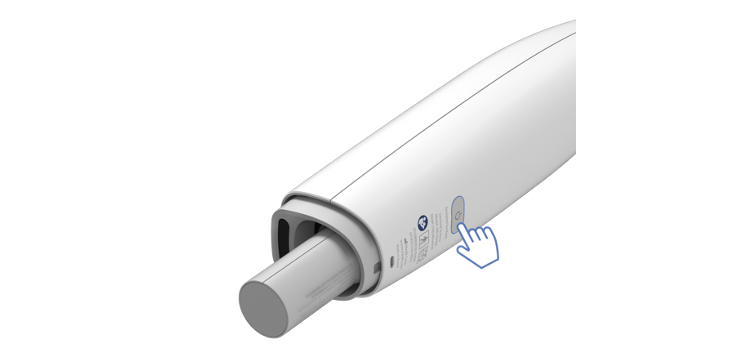

(1) i700 wireless 본체에 배터리를 삽입하고 전원 버튼을 누릅니다.

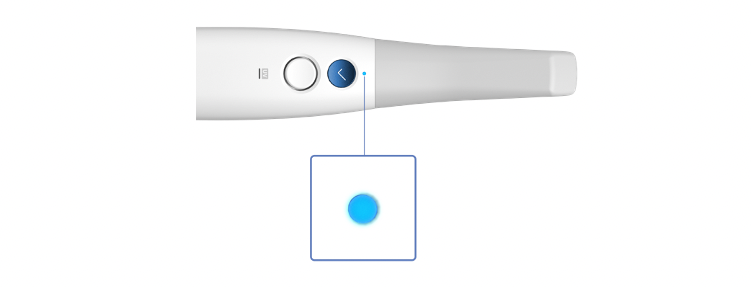

(2) 정상적으로 전원이 공급되면 i700 wireless 본체 상부에 파란색 LED가 점등됩니다.

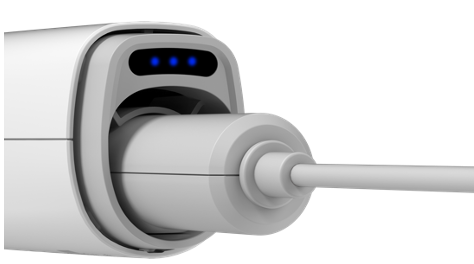

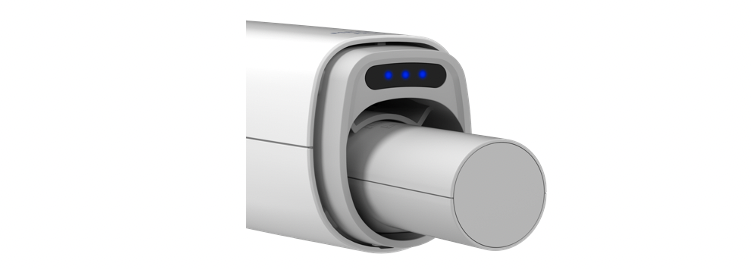

(3) i700 wireless 본체 하부의 세 개의 LED는 배터리의 잔량을 나타냅니다.

• 3개 점등: 80~100%
• 2개 점등: 50~79%
• 1개 점등: 20~49%
• 1개 점멸: 1~19%
• LED 꺼짐: 0%

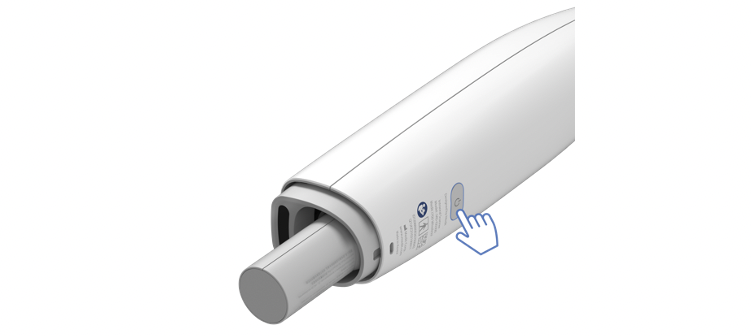

i700 wireless 전원 끄기

• i700 wireless 본체 하부의 전원 버튼을 3초간 누르면 됩니다. 전원 버튼으로 전원을 끄지 않고 충전식 배터리를 제거하면 i700 wireless와 배터리의 수명이 단축될 수 있습니다

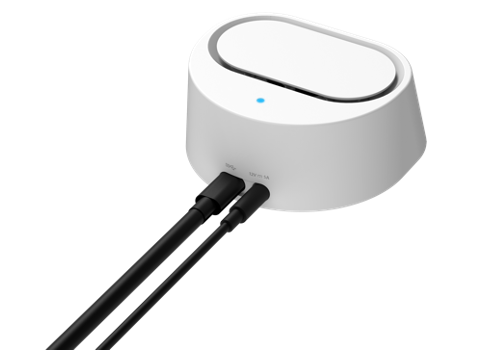

무선 허브 사용법

i700 wireless 시스템은 무선 모듈을 통해 동작하는 무선 장비입니다. 이를 위해 i700 wireless 본체에는 발신기, 무선 허브에는 수신기가 장착되어 있습니다. i700 wireless 무선 시스템은 두 종류의 주파수를 사용하여 데이터를 전송하고 i700 wireless 본체를 제어합니다.
무선 허브 전원 포트에 어댑터 케이블을 연결하면 전원이 인가됩니다. 어댑터 포트를 제거하면 전원이 꺼집니다.

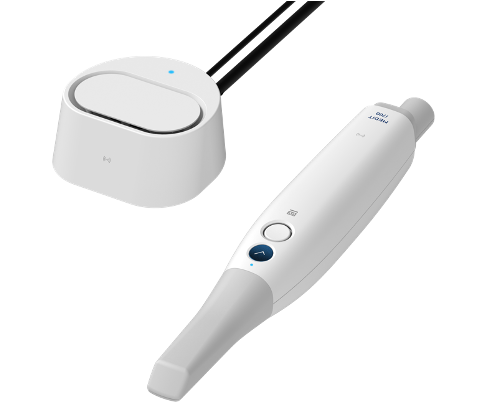

i700 wireless의 전원이 인가되면 자동으로 무선 허브와 페어링을 시도합니다. 페어링할 때 i700 wireless 본체와 무선 허브가 함께 전원이 인가되어야 하고 서로 가까이 위치해야 합니다. 페어링이 진행 중이면 i700 wireless 본체 상단의 LED가 점멸되고, 페어링이 완료되면 본체 상단의 LED가 점등됩니다. 페어링이 완료된 후 스캔을 수행할 수 있습니다.

• i700 wireless는 데이터 전송을 위한 60GHz, 장비 제어를 위한 2.4GHz의 두 가지 안테나 모듈을 사용합니다.
  실제 주파수는 지역 규정에 따라 다릅니다.
• 실제 사용 거리는 최대 5m이며, 사용 환경에 따라 가능한 거리는 다를 수 있습니다.
• 60GHz 주파수: 57~64GHz
• 2.4GHz 주파수: 2.4~2.5GHz

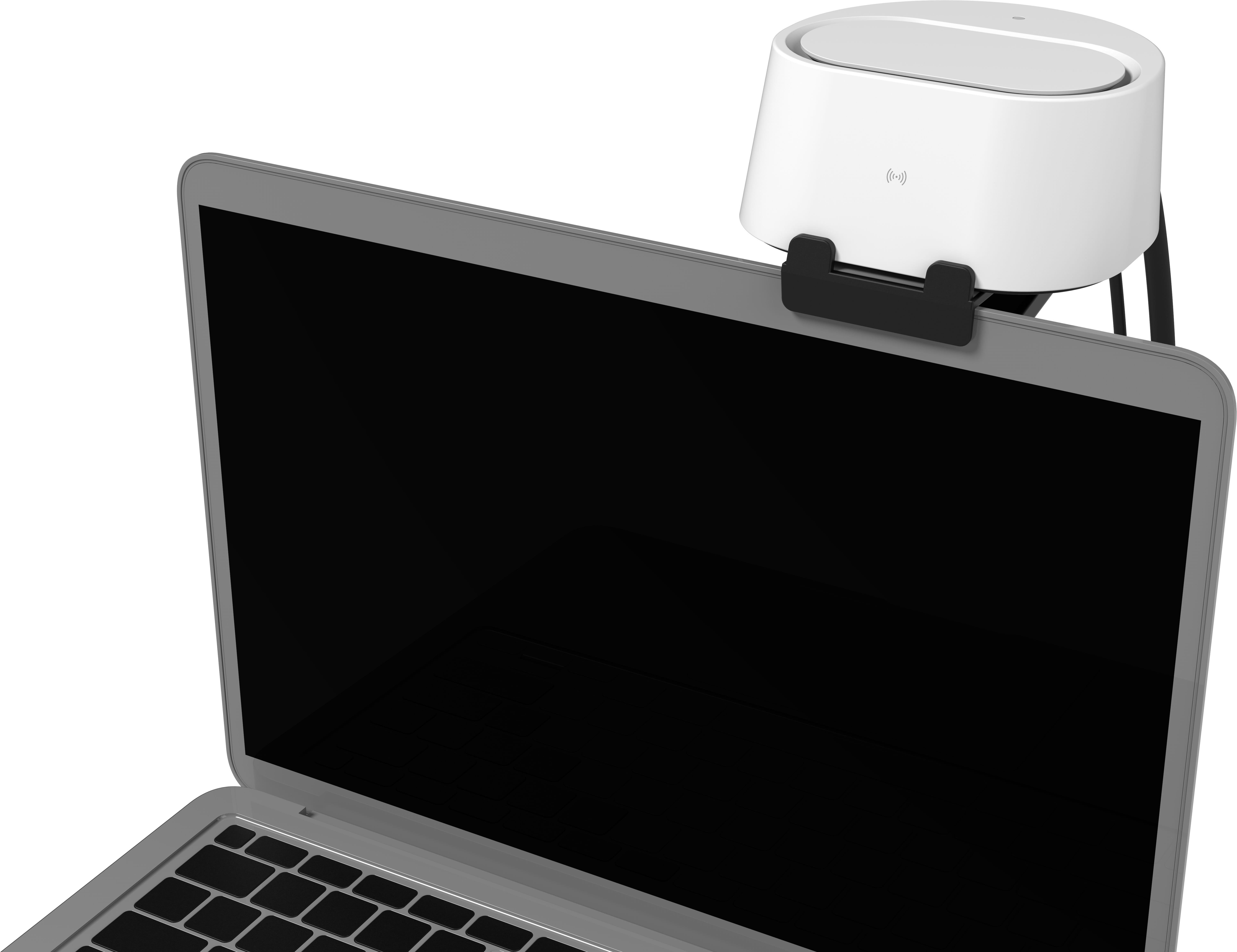

모니터 마운트 사용 방법





배터리 사용법

충전식 배터리

• Li-ion
• 3.6V, 3100mAh, 11.6Wh
• i700 wireless 본체 하부에 배터리를 삽입합니다. 충전 단자가 일치하도록 방향을 맞춰 i700 wireless 본체에 삽입합니다.

• 배터리 사용 시간은 최대 1시간입니다.
  사용자 환경 및 배터리의 사용 횟수에 따라 사용 시간이 달라질 수 있습니다.



유선 배터리

• 충전식 배터리 대신 사용할 수 있는 유선 배터리이며, 배터리 형태를 갖춘 케이블입니다. 별도의 충전은 필요 없으며, 케이블을 통해 전원을 공급받습니다.
• 배터리 모양의 커넥터를 i700 wireless 본체에 연결하고, 케이블을 배터리 충전기 단자에 연결합니다.

• i700 wireless 본체 하부의 전원 버튼을 누르면 전원이 공급됩니다.

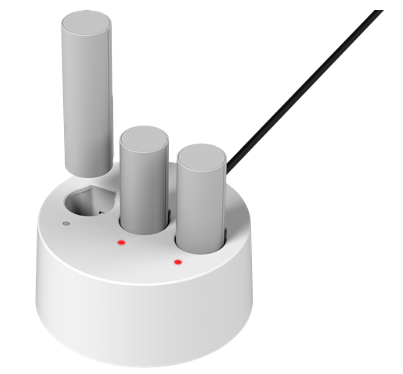

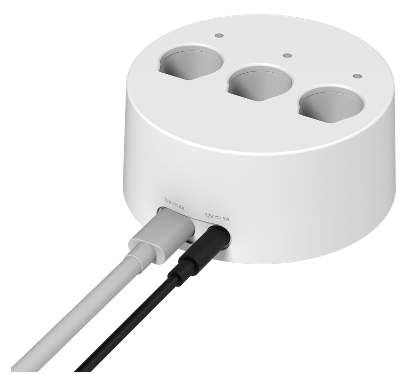

배터리 충전기 사용법

• 배터리 충전기 전원 포트에 어댑터를 연결하면 전원이 인가됩니다. 어댑터 포트를 제거하면 전원이 꺼집니다.

• 충전식 배터리를 충전 단자가 일치하도록 방향을 맞춰 배터리 충전기에 삽입합니다.

• 배터리 충전기에는 충전식 배터리만 사용 가능합니다. 완충 시간은 최대 2시간 30분이 소요되며, 사용자 환경 및 배터리 사용 횟수에 따라 배터리의 완충 시간이 달라질 수 있습니다.







핸들 장착 방법

i700 wireless 본체의 i700 wireless 로고가 있는 자리에 무선 신호 발신기가 장착되어 있습니다. 사용자 경험 및 습관에 따라 발신기가 장착되어 있는 영역을 파지할 수 있습니다. 이때 발신기 영역을 모두 감싸 쥐게 되는 경우, 허브와의 통신에 방해가 될 수 있기 때문에 함께 제공되는 핸들을 i700 wireless 본체에 장착하면 더욱 편안한 방식으로 본체를 쥘 수 있습니다.

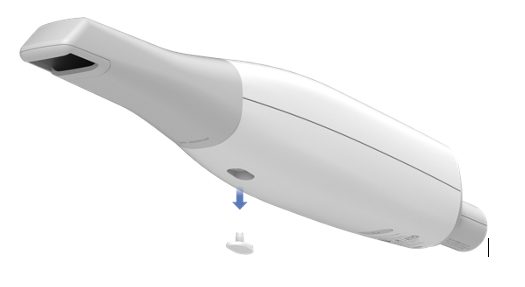

1. i700 wireless 본체를 뒤집으면 실리콘 마개가 장착되어 있습니다.

2. 실리콘 마개를 손으로 뺍니다.

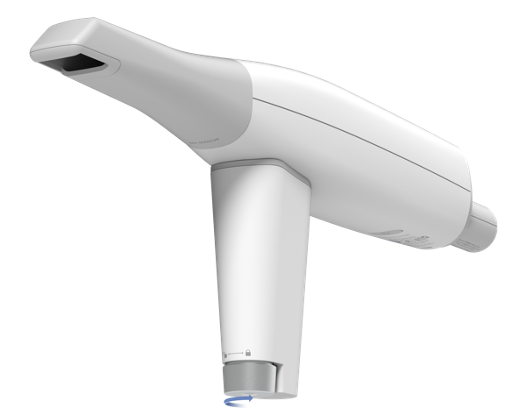

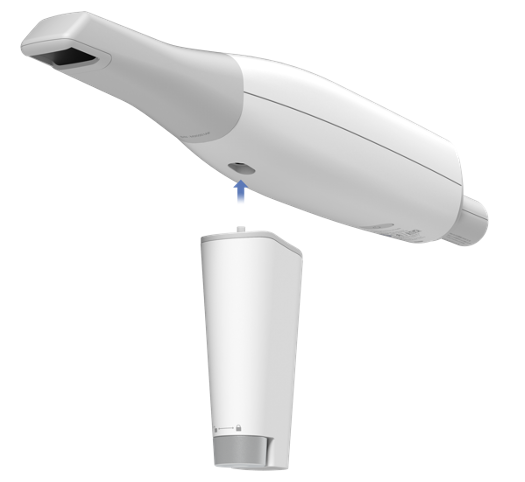

3. 핸들의 볼트를 i700 wireless 본체에 있는 핸들 장착 구멍에 완전히 체결합니다.

4. 핸들의 돌림 장치를 사용하여 시계 방향으로 조입니다.

5. 장착이 완료되면 핸들을 잡고 사용할 수 있습니다. 핸들을 제거하고 싶으면 장착 순서의 반대로 진행하면 됩니다.

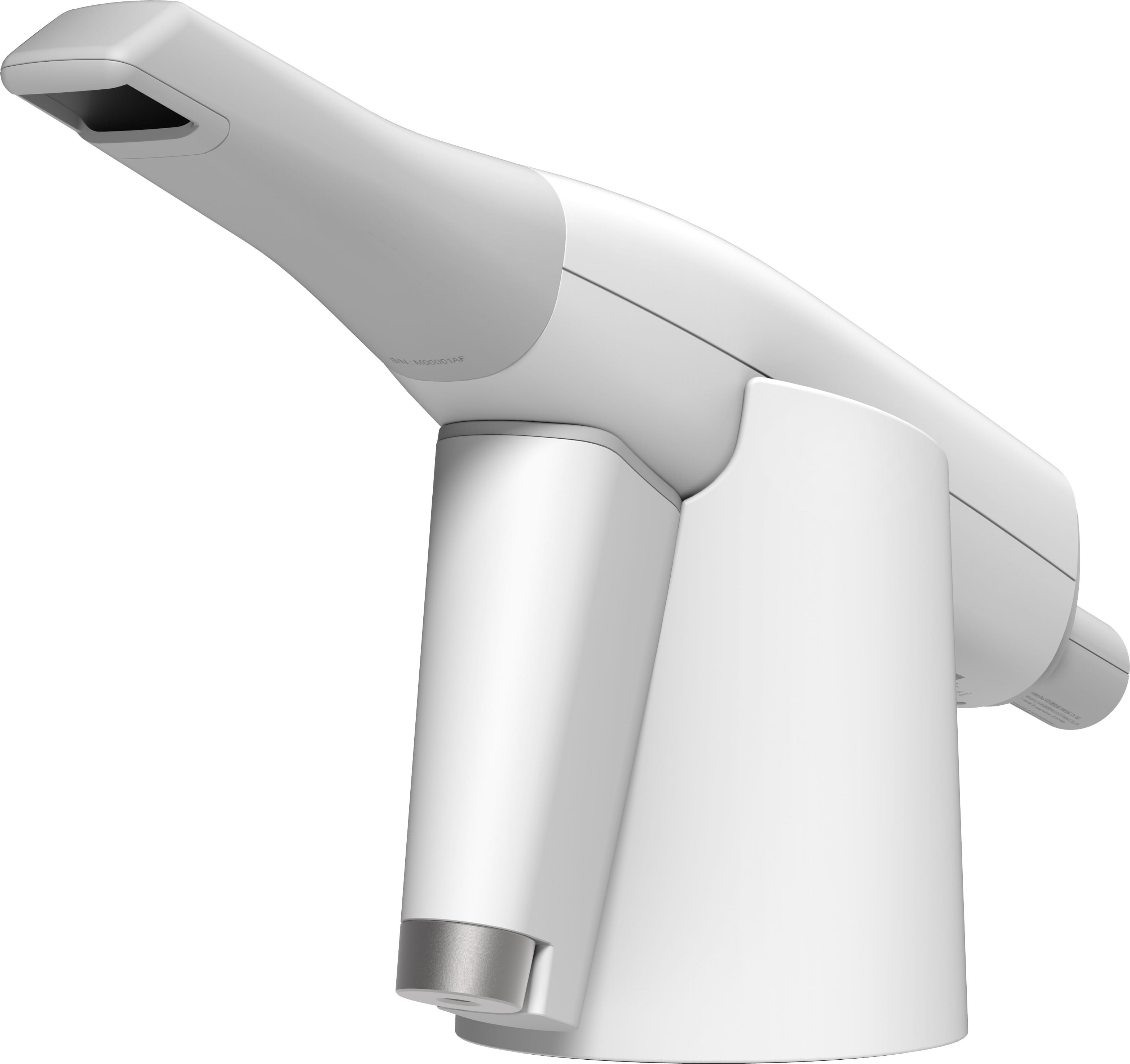

책상용 거치대 사용법

핸들 미장착 상태

핸들 장착 상태

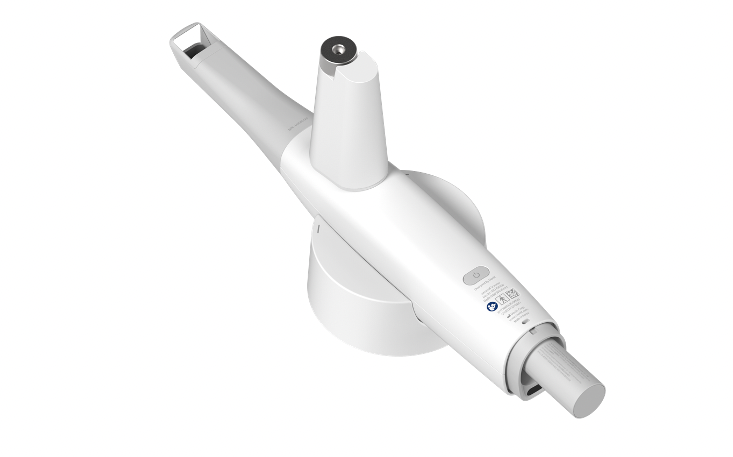

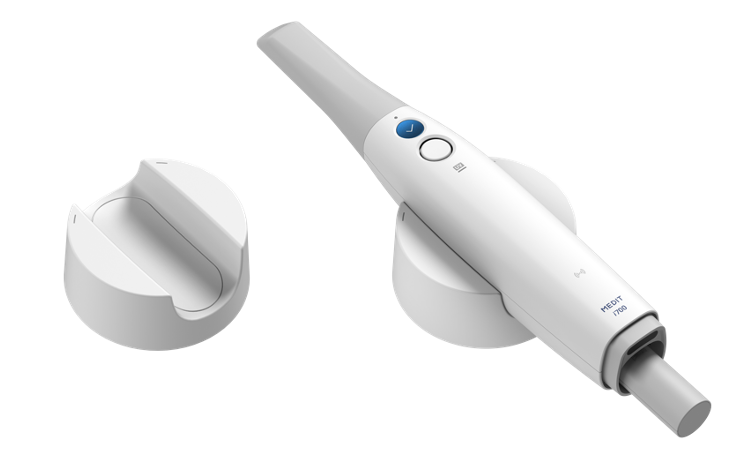

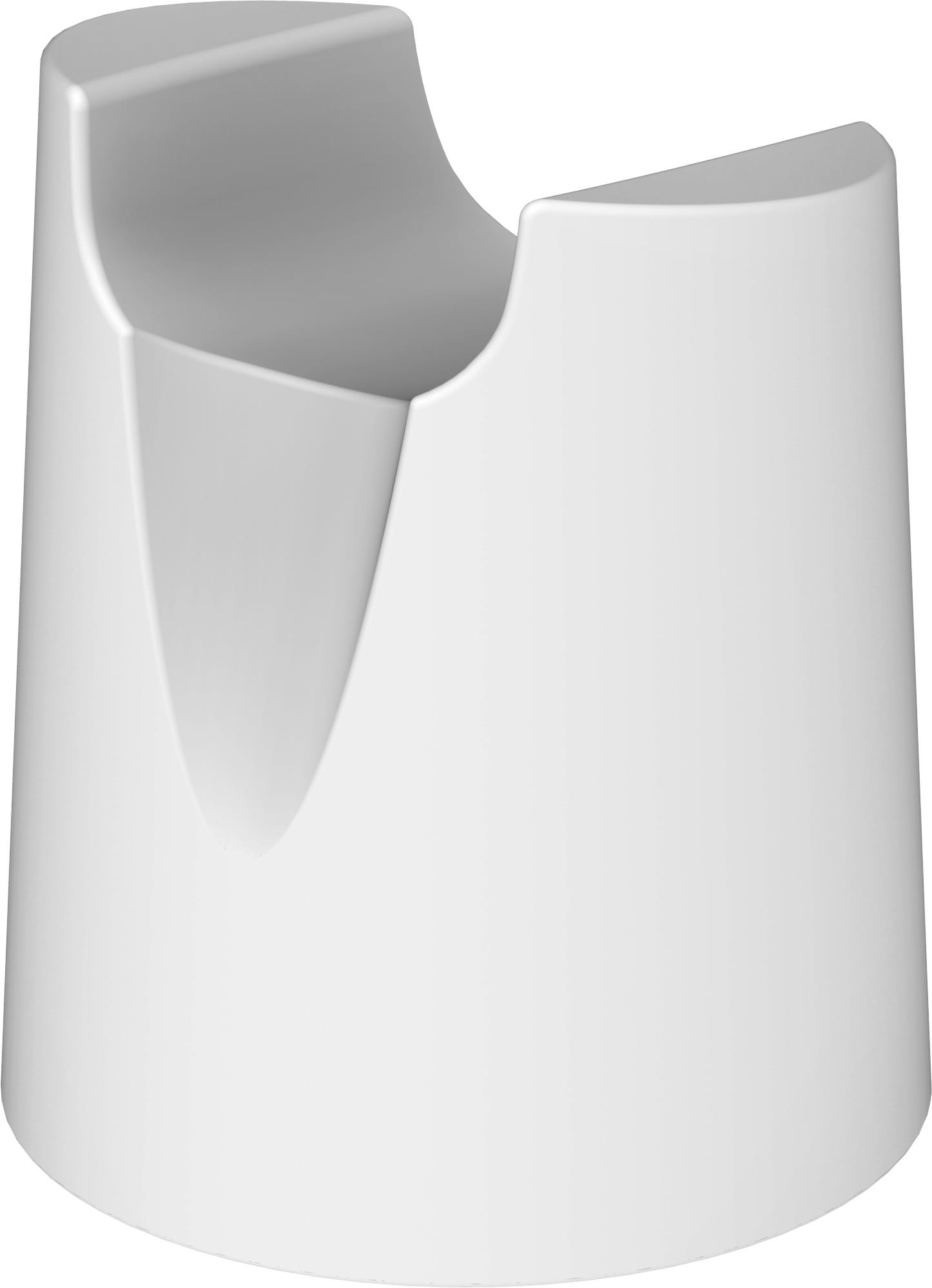

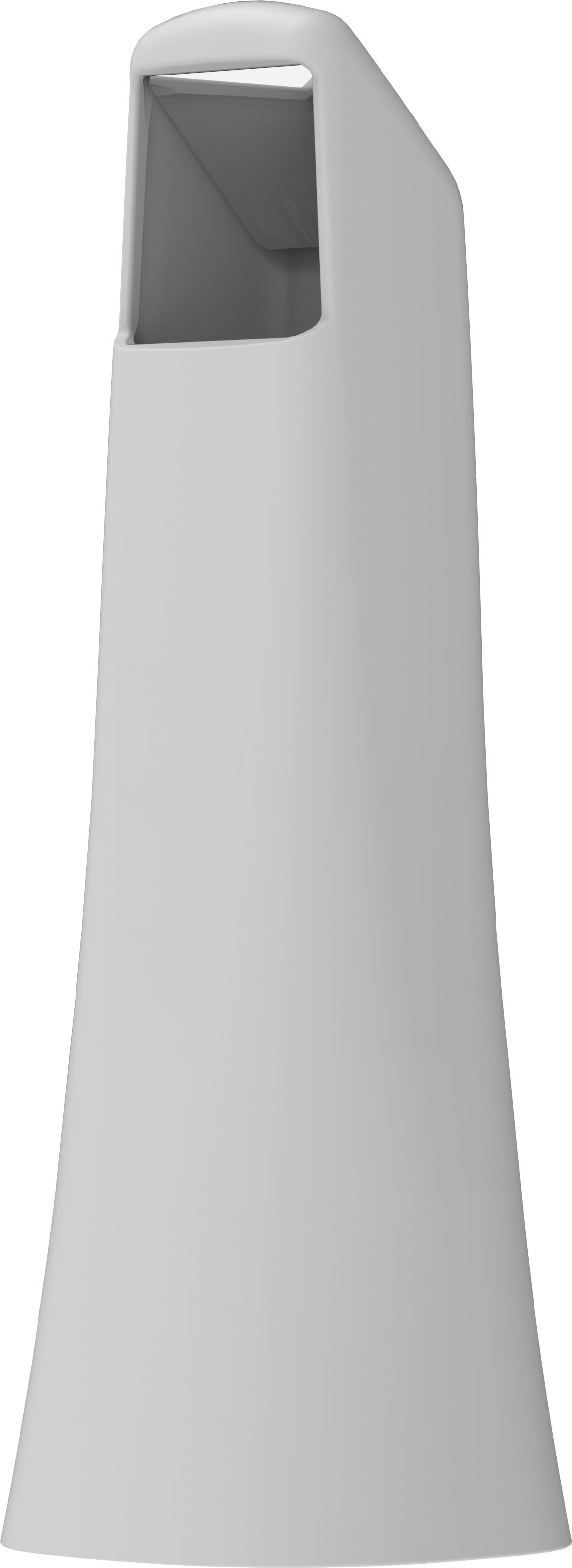

핸들용 거치대

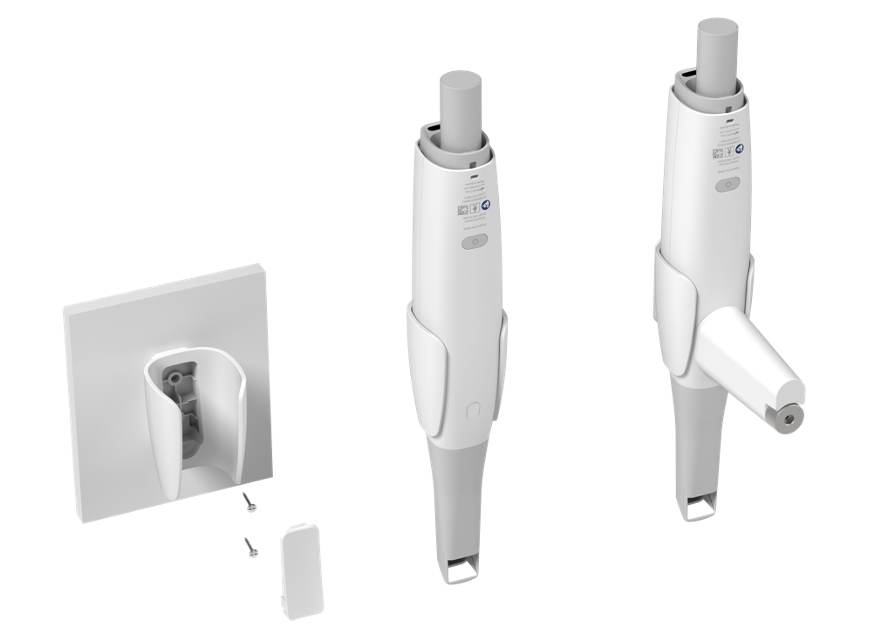

벽걸이형 거치대 설치 방법
