📖 스캔 단계

스캔

케이스에 대한 스캔 전략을 수립하면 자동으로 스캔 단계로 이동합니다.

스캔 단계는 상악 베이스, 하악 베이스, 플렉시블 멀티다이, 상악 지대치, 하악 지대치 등의 하위 단계로 구성됩니다.

• 악궁에 대한 각 하위 단계의 순서를 변경할 수 있습니다. 변경된 하위 단계 순서는 저장되며, 다음 스캔에 적용될 수 있습니다.

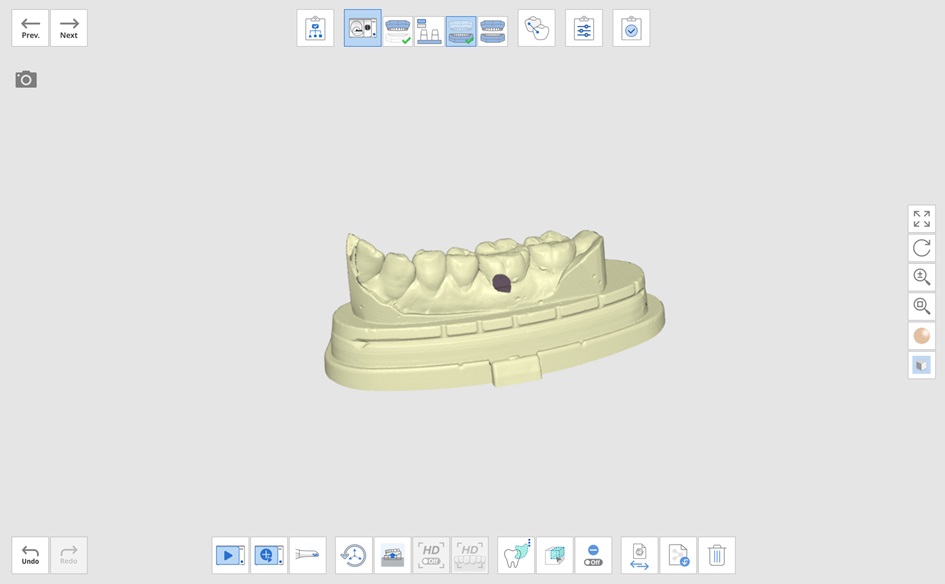

새로운 스캔

스캔 단계 아이콘이 배열되는 순서에 때란 각 하위 단계에 해당 하는 데이터를 스캔합니다.

1. 스캔하기 전에 모델이 카메라를 향하는지, Medit Link, 디자인 프로그램 등연결된 모든 프로그램에서 교합기 유형이 동일하게 설정되었는지 확인해 주세요.
2. 스캐너에 모델을 올려 놓습니다.
3. 스캔 단계에서 사용할 스캔 경로를 선택합니다. 기본 스캔 경로로 스캔하려는 경우나, 설정 > 테이블탑 스캐너 > 추가 스캔에서 "자동으로 추가 스캔 진행" 옵션이 켜진 경우에는 이 단계를 생략할 수 있습니다.

4. 화면 하단의 "스캔" 아이콘을 클릭합니다.
   단축키 설정의 기본값으로 “스페이스바” 키가 “스캔”으로 설정되어 있습니다. 설정에서 Medit Scan for Labs의 키보드 단축키를 변경할 수 있습니다.

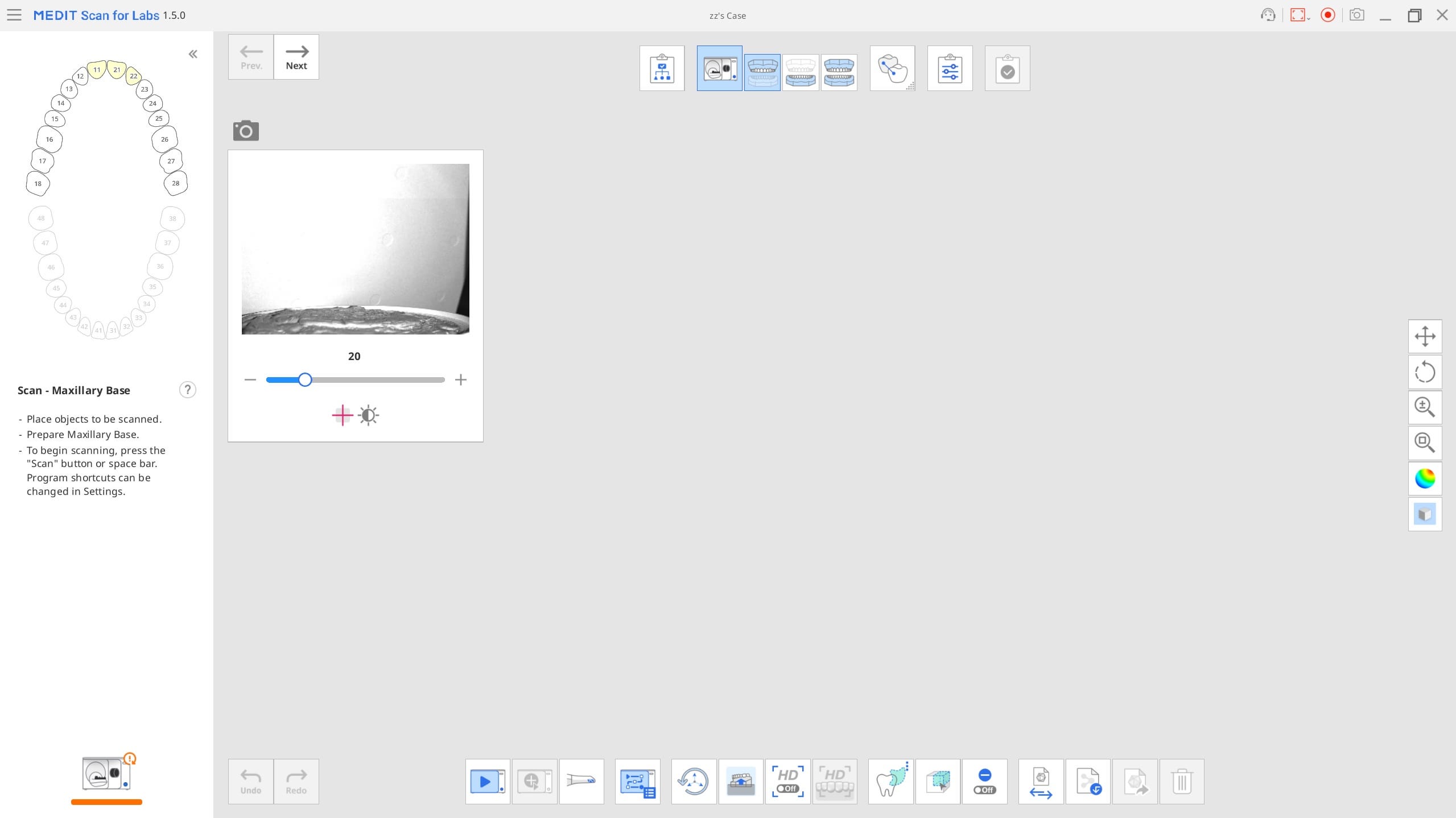

5. 스캔이 시작되기 전에 스캔 영역을 조정하라는 메시지가 표시됩니다.

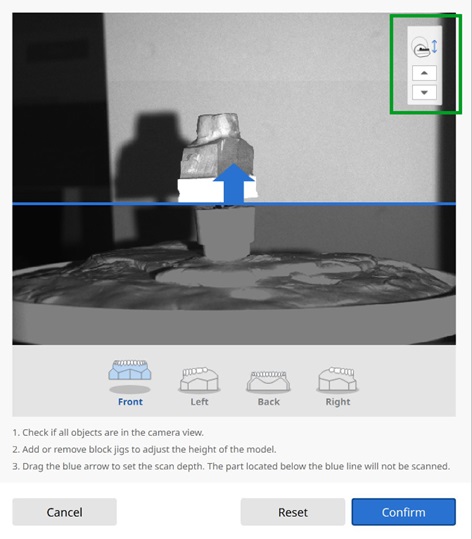

6. 파란색 선을 드래그하여 이동해서 적절한 높이를 설정하고 "확인" 버튼을 누릅니다.


   카메라 창에 모델의 필요한 영역이 모두 들어오는지 확인해 주세요.
   창의 오른쪽 위 모서리에 있는 버튼을 사용하여 축의 높이를 수동으로 조정할 수 있습니다.

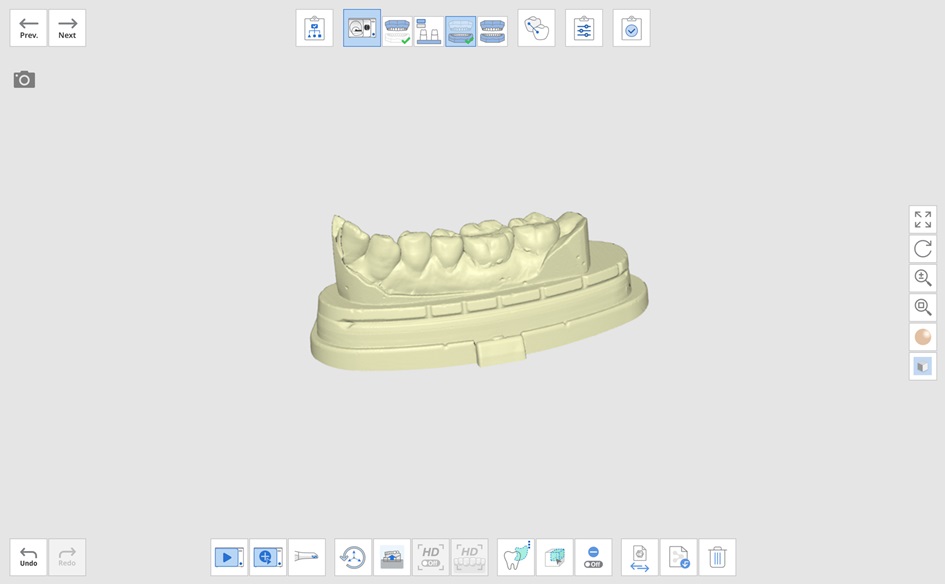

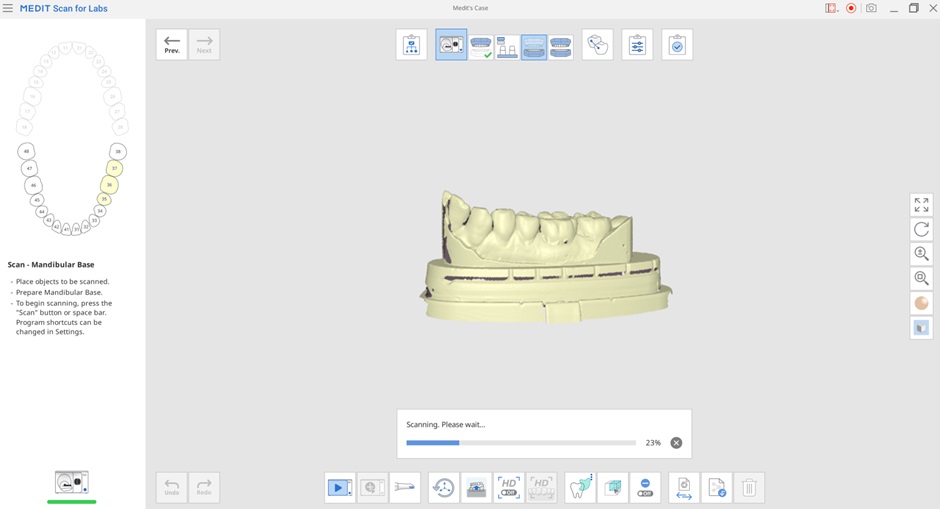

7. 아래 그림과 같이 스캔을 정해진 스캔 경로에 따라 스캔을 진행합니다. 스캔이 진행되는 동안 스캐너를 건드리지 않도록 유의합니다. 완료하는 데 몇 초 정도 소요됩니다.
8. 데이터 표시 영역 좌측 상단의 "다음" 버튼을 클릭해서 다음 스캔 단계로 이동합니다.

재스캔

1.  스캔이 완료된 후에 하단의 "스캔" 버튼을 클릭합니다.

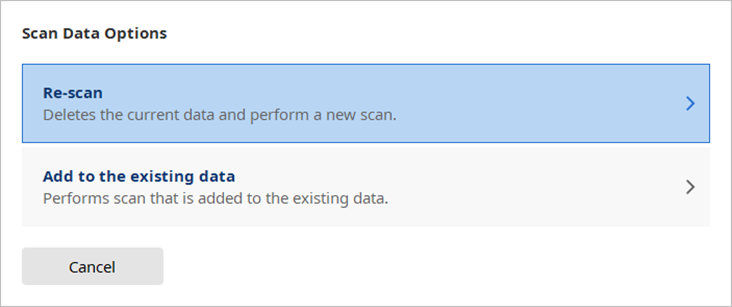

2. 다음 창이 발생합니다.
3. 기존의 데이터를 삭제하고 새로운 스캔을 진행하려면 "재스캔"을 선택하고, 기존 데이터를 삭제하지 않고 추가 데이터를 스캔하려면 "기존 데이터에 추가하여 스캔을 선택합니다.



추가 스캔

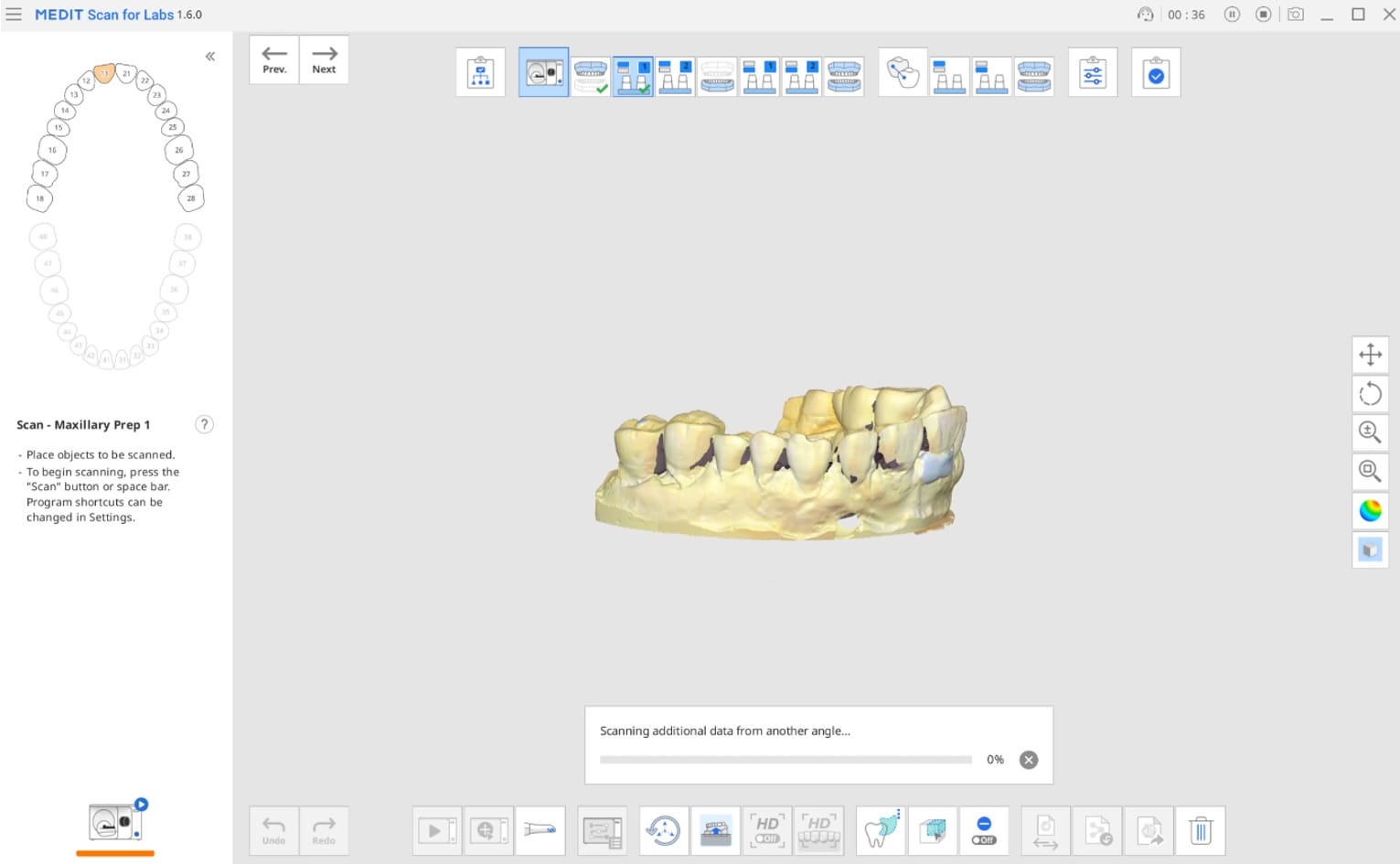

자동으로 추가 스캔하기

이미 획득한 데이터를 바탕으로 프로그램이 자동으로 추가 스캔이 필요한 영역을 식별합니다.

🔎참고

설정 > 테이블탑 스캐너 > 추가 스캔에서 "자동으로 추가 스캔 진행" 항목을 켜고 끌 수 있으며, 자동 추가 스캔 진행 시점을 설정할 수 있습니다.

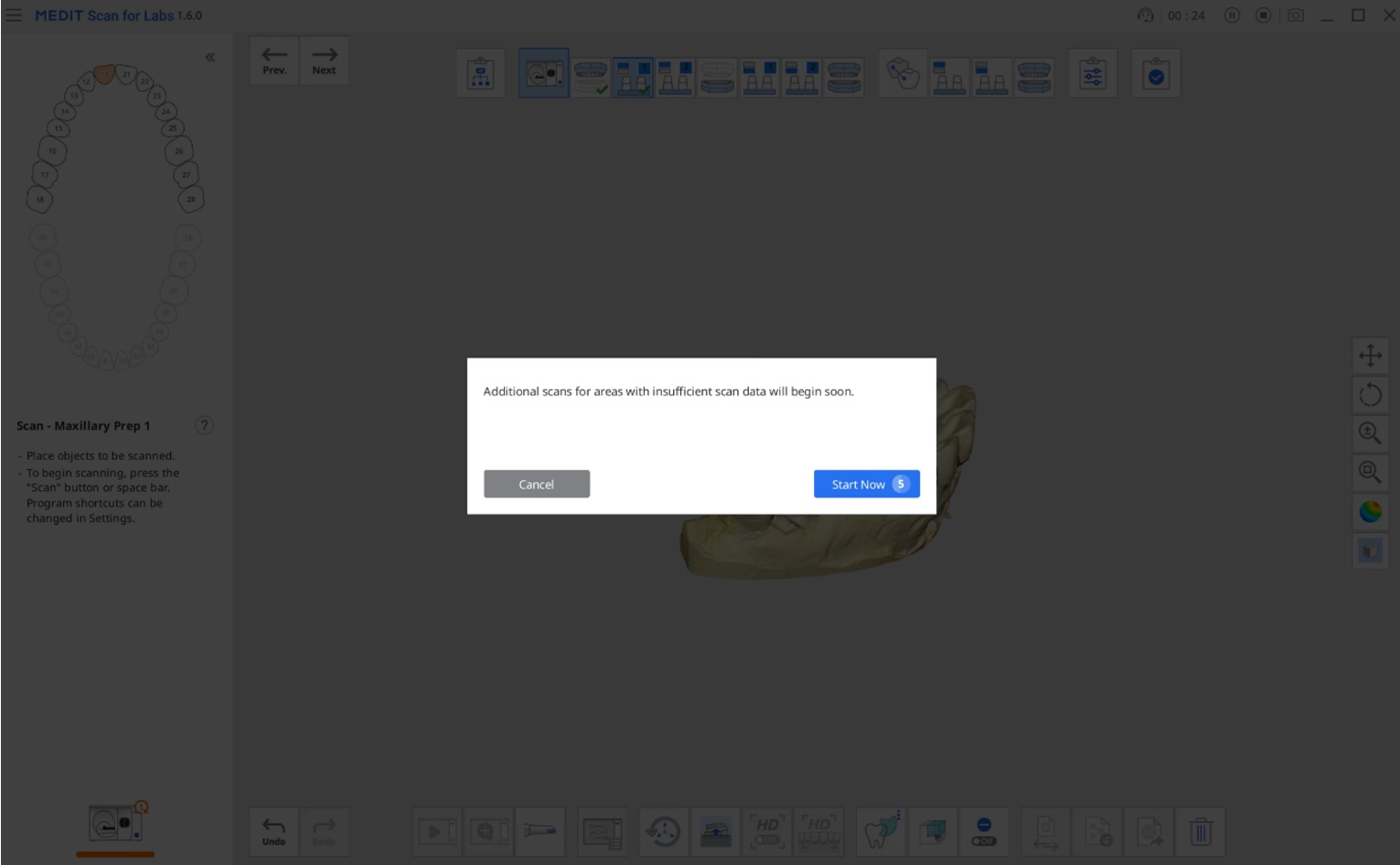

1.  스캔이 완료되면 추가 스캔 진행 여부를 확인하기 위한 메시지가 발생합니다.

2. "지금 시작"를 클릭하면 자동 추가 스캔을 진행합니다. 해당 버튼을 클릭하지 않더라도 지정된 시간이 경과하면 추가 스캔이 진행됩니다.

3. 일부 단계에서는 위 1~3의 과정을 수차례 반복하여 추가 스캔을 자동으로 수행합니다.
4. 자동 스캔이 완료된 후 스캔 데이터를 확인하고 필요 시 "추가 스캔"을 추가로 수행할 수 있습니다.

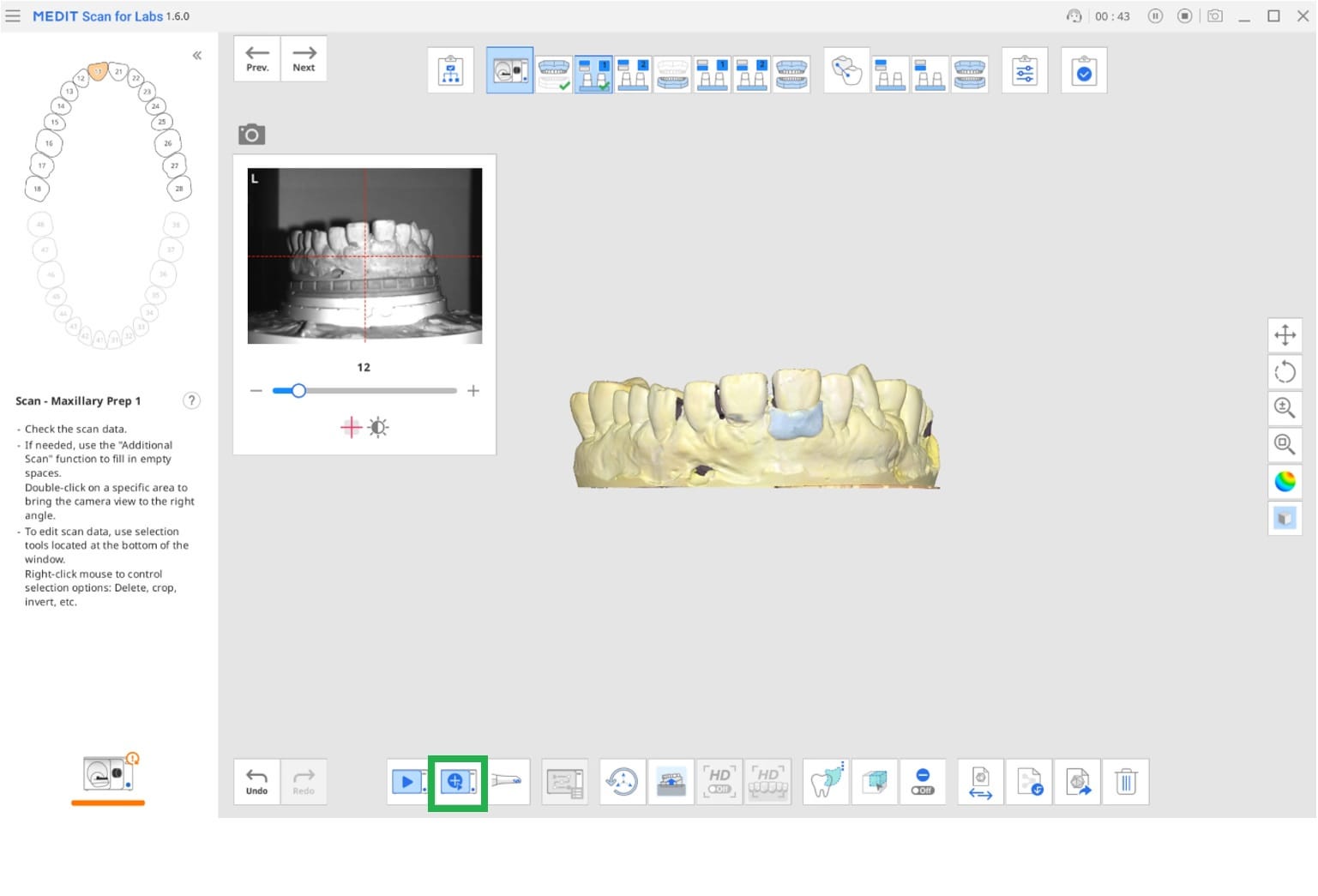

수동으로 추가 스캔하기

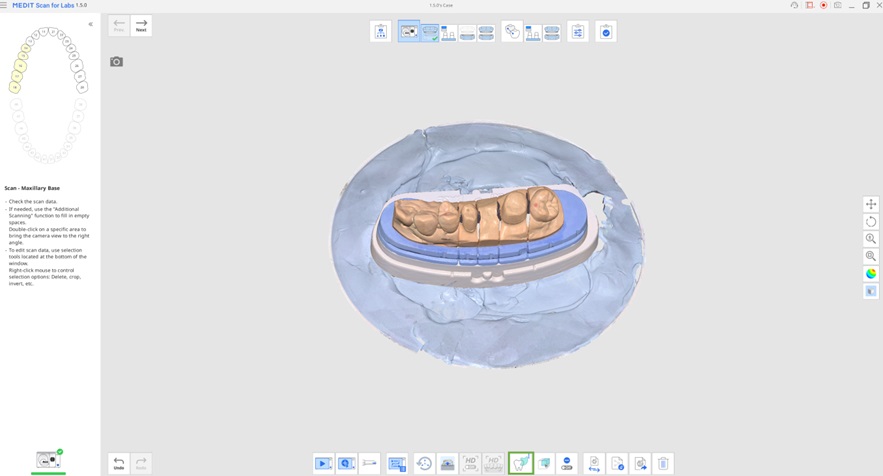

화면 하단의 "추가 스캔하기" 아이콘을 클릭하면, 기존 스캔 데이터를 유지한 채로 필요한 부분에 대한 데이터만 추가로 획득할 수 있습니다.

1. 홀이 화면 정면으로 오도록 모델을 회전합니다. 스캔이 되지 않은 지점을 두 번 클릭하면 카메라를 빈 공간으로 돌릴 수 있습니다.
2. 화면 하단의 “추가 스캔” 아이콘을 클릭합니다.
3. 추가 스캔이 진행되면 빈 홀이 채워집니다.
4.  추가 스캔 중 모델을 회전하고 추가 스캔 버튼을 누르면 다음 추가 스캔으로 예약되어 연속으로 스캔 작업이 가능합니다.

구강 스캐너를 사용하여 스캔

구강 스캐너로도 추가 스캔이 가능합니다.

1. 구강 스캐너를 컴퓨터에 연결합니다.
2. 스캐너 상태 아이콘으로 스캐너가 캘리브레이션 되었는지 확인합니다.
3. 화면 하단의 “구강 스캐너를 사용하여 스캔”을 클릭합니다.
4.  데이터의 빈 영역에 스캐너 팁을 가져가 모델을 스캔합니다.
5. 구강 스캐너로 추가 스캔을 진행하면 빈 홀이 채워집니다.

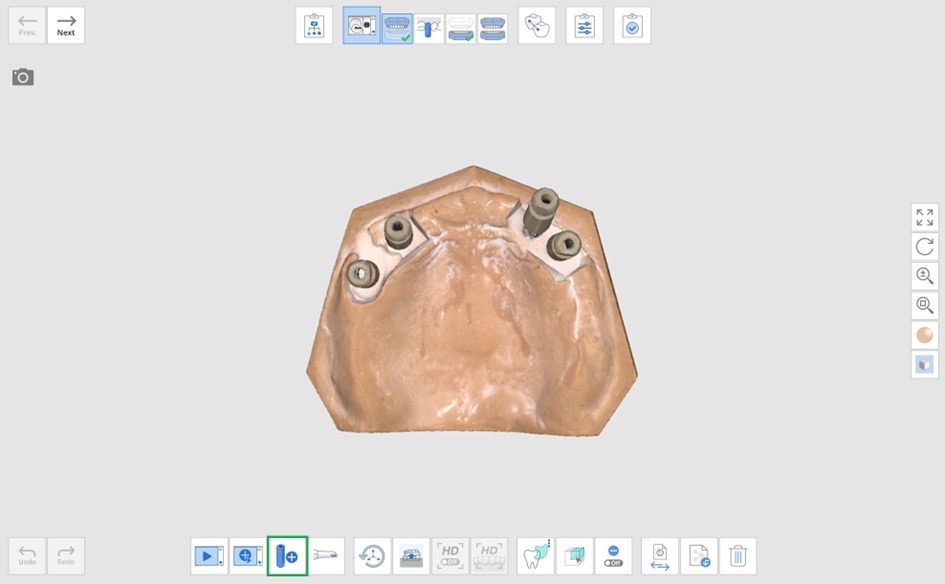

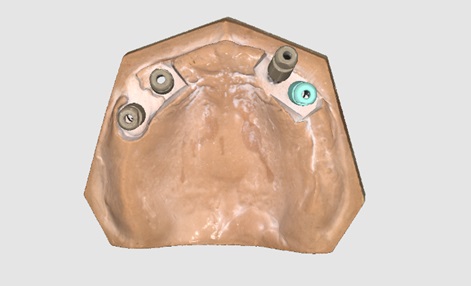

스캔바디 추가

베이스에서 스캔바디의 위치를 변경한 후에 스캔바디 스캔을 추가적으로 진행할 수 있습니다. 이 기능은 스캔바디가 충분하지 않은 경우에 유용합니다.

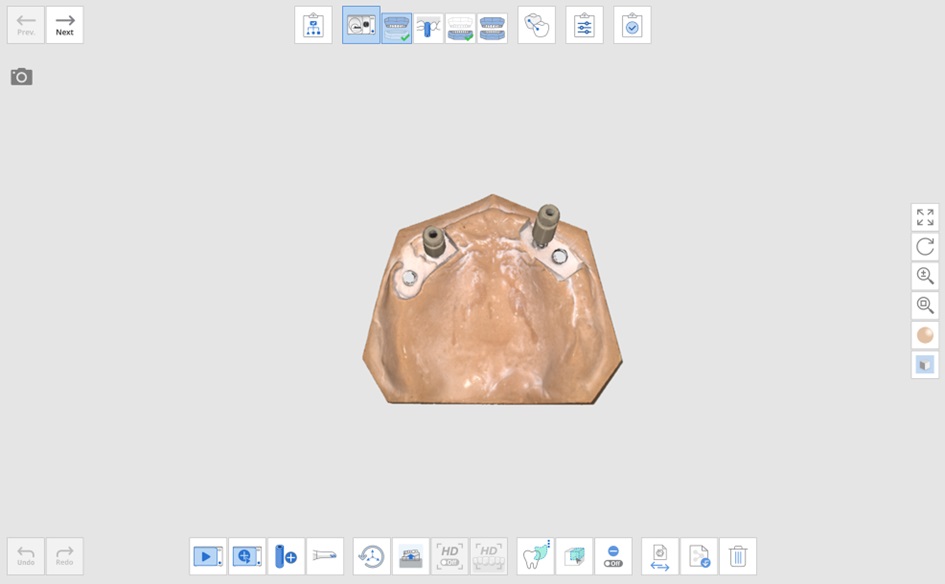

다음은 네 개의 스캔바디가 필요하지만 사용할 수 있는 스캔바디가 두 개 뿐일 경우에 대한 예시입니다.

1. 두 개의 스캔바디를 사용하여 "스캔" 버튼을 클릭하고 스캔을 시작합니다.

2. 두 개의 스캔 바디에 대한 데이터를 획득합니다.
3.  모델에서 스캔바디의 위치를 변경하고 "스캔바디 추가" 버튼을 클릭합니다.
4.  프로그램은 기존 데이터를 보완하기 위해 추가 스캔을 진행합니다.



스캔 단계 도구

	스캔	스캔을 시작합니다.
	추가 스캔하기	스캔 데이터가 부족한 부분을 추가로 스캔합니다.
	스캔바디 추가	스캔바디를 다른 위치로 이동한 뒤에 스캔바디 스캔을 추가로 진행합니다.
	구강 스캐너를 사용하여 스캔	구강 스캐너로 추가 스캔을 진행합니다.
	스캔 경로 관리	스캔 단계에서 사용할 스캔 경로를 선택합니다. 기존 스캔 경로에 컷을 추가하여 새로운 스캔 경로를 등록합니다. (T710/T510/T310만 해당)
	축 초기화	스캐너의 축의 위치를 초기화 합니다.
	스캔 영역 설정	스캔 높이를 조정합니다.
	HD 스캔 모드	HD 스캔 모드로 전환합니다. (T710/T510/T310만 해당)
	광택있는 모델 HD 스캔	레진이나 왁스처럼 광택 있는 모델을 스캔하기 위한 HD 모드로 전환됩니다. (T710/T510/T310만 해당)
	자유 선택	자유로운 형태의 영역을 선택합니다.
	사각형 선택	사각형 형태의 영역을 선택합니다.
	빠른 선택	나머지 데이터와 분리된 데이터를 마우스로 클릭하여 선택합니다.
	색상 선택	스캔 데이터의 특정 지점을 클릭하여 추출한 색상과 동일한 색상 영역을 모두 선택합니다.
	영역 선택 모드 변경	영역 선택 모드를 표면만 선택 또는 3D 선택으로 변경합니다.
	선택 해제 모드	영역 선택 도구 도구를 사용하여 선택된 영역을 해제합니다.
	데이터 교환	현재 스캔 단계의 데이터를 다른 단계의 데이터와 교환합니다.
	스캔 데이터 가져오기	Medit Link 또는 로컬 PC에서 3D 데이터 파일을 가져옵니다. 플렉시블 멀티다이의 경우 여러 개의 3D 데이터 파일을 한번에 불러올 수 있습니다.
	3D 데이터 내보내기	로컬 PC로 3D 파일을 내보냅니다. 파일 형식에서 stl, obj, ply를 선택할 수 있습니다.
	삭제	화면에 표시된 데이터를 모두 삭제합니다.
	실행 취소	이전 작업을 실행 취소합니다.
	다시 실행	취소했던 작업을 다시 되돌립니다.

스캔 경로 관리

스캔 경로 선택

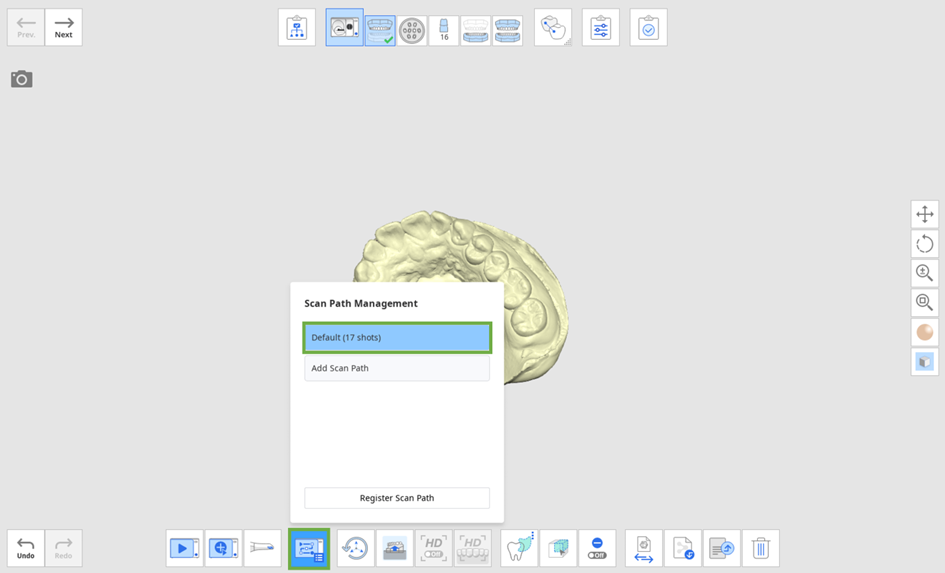

1. 화면 하단의 "스캔 경로" 아이콘을 클릭합니다.
2. 스캔 경로 관리 창의 목록에서 스캔 경로를 선택합니다.
3. 스캔 경로를 선택하면 앞으로는 이 스캔 그룹은 선택된 스캔 경로를 이용하여 모델을 스캔합니다.

스캔 경로 등록

③ 만약 새로운 스캔 경로를 등록거나 수정하고 싶은 경우 다음과 같이 진행합니다.

1. 첫 번째 스캔 후에 "빈 곳을 채우기 위해서 "추가 스캔"을 진행합니다.
2. "스캔 경로 선택"을 클릭합니다.

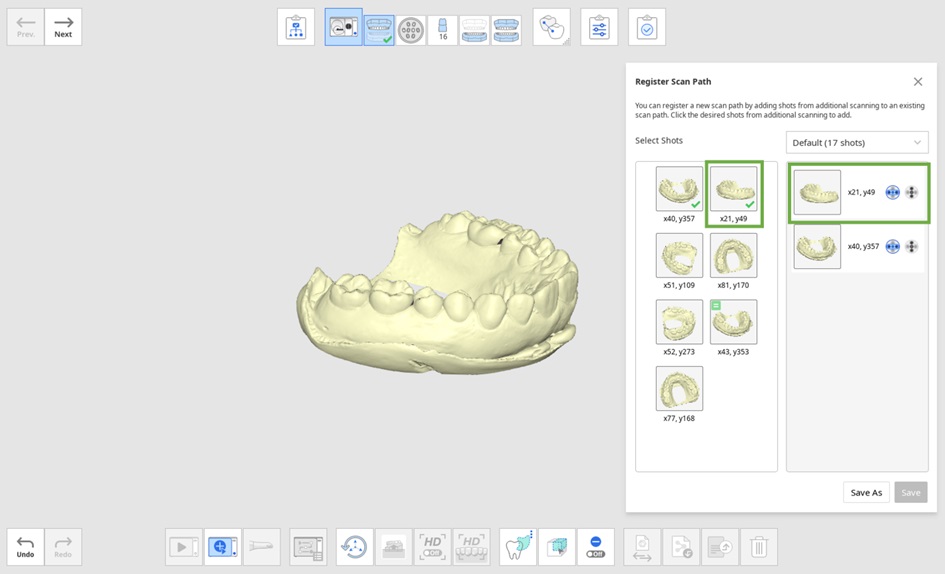

3. 스캔 경로 관리 창 하단의 "스캔 경로 등록" 버튼을 클릭합니다.
4. 창 왼쪽에 추가 스캔한 컷이 표시됩니다.
5. "Shot 선택" 아래의 캡처된 스캔 데이터를 선택한 후 화면 오른쪽 목록에서 스캔 경로를 선택합니다.
6. 선택한 컷이 우측의 스캔 경로에 추가됩니다.
7. 스캐너가 T710인 경우 카메라를 선택할 수 있습니다.
   가로 카메라: 기본으로 스캔하는 카메라
   세로 카메라: 치아와 치아 사이 스캔에 유리한 카메라

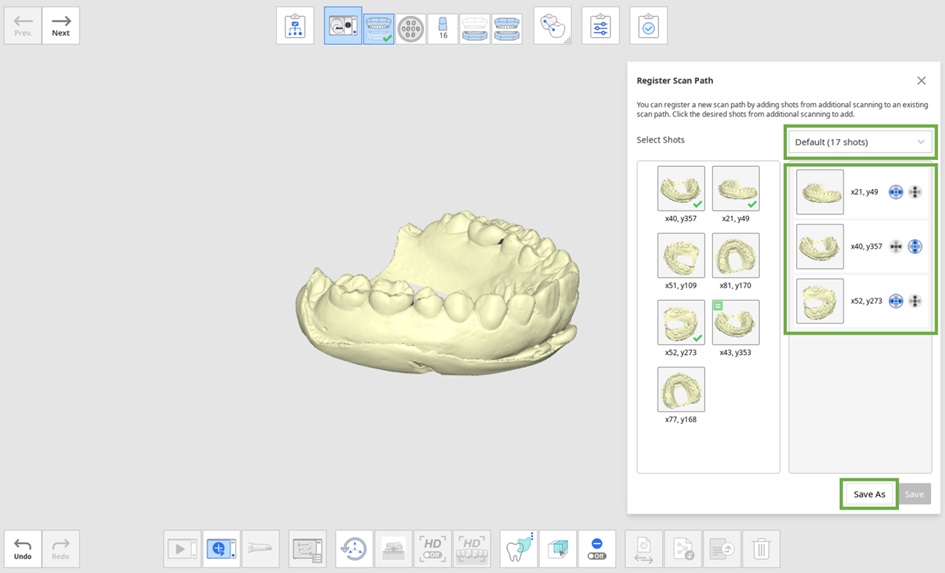

8. 선택한 샷을 스캔 경로에 추가한 후에 새로운 스캔 경로를 저장하기 위해 "다른 이름으로 저장"을 클릭합니다.
   예를 들어, 아래 이미지는 기본 경로(17컷)에 3개의 스캔 경로가 추가된 경우입니다.

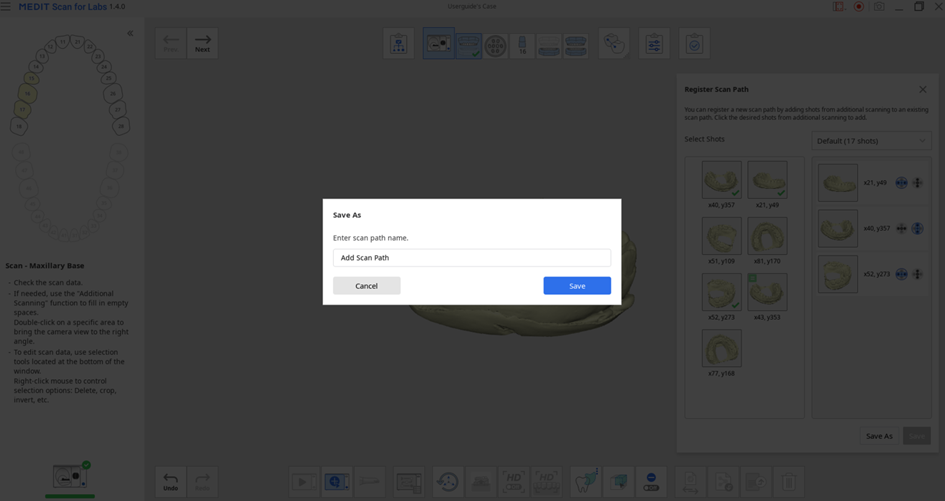

9. 새로운 스캔 경로 이름을 수정한 후에 "저장"을 클릭합니다.

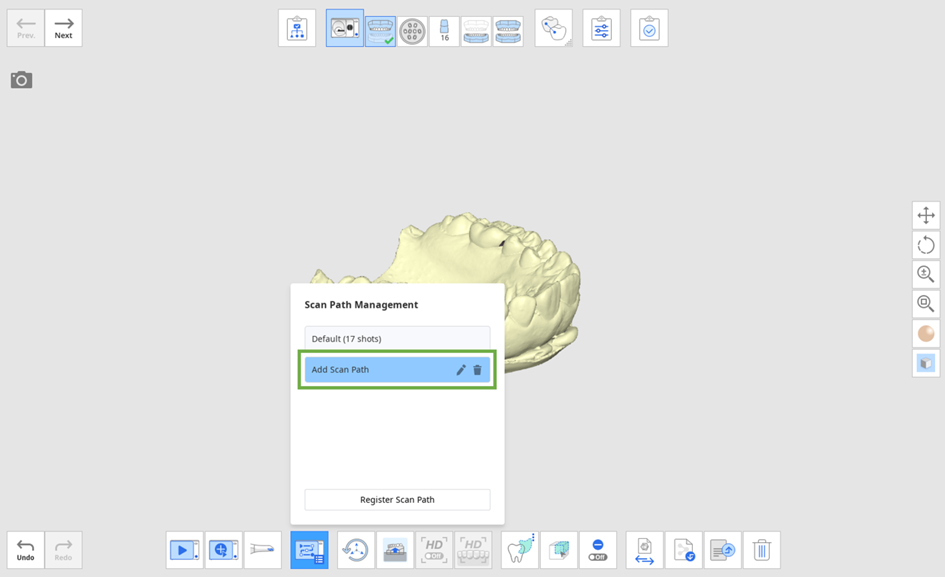

10. 스캔 경로 관리 창의 목록에 새로운 스캔 경로가 추가된 것을 확인할 수 있습니다.

영역 선택 도구

Medit Scan for Labs에서는 세 가지 선택 도구를 제공합니다.

자유 선택	사각형 선택	빠른 선택

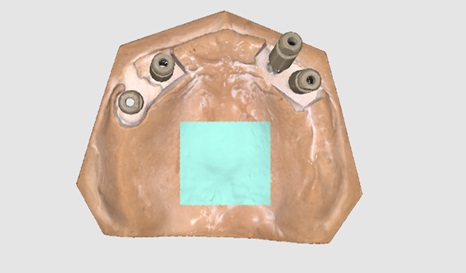

1. 영역 선택 도구로 영역을 선택합니다.
2. 선택한 영역을 우클릭하여 가능한 옵션을 확인합니다.
3. 다음 중 원하는 항목을 선택합니다.
   • 전체 선택: 화면에 표시된 모든 데이터를 선택합니다.
   • 전체 해제: 데이터 선택을 취소합니다.
   • 선택 영역 반전: 현재 선택된 데이터는 선택 해제하고, 기존에 선택하지 않은 영역을 선택합니다.
   • 남기기: 선택한 영역을 제외한 모든 데이터를 삭제합니다.
   • 삭제: 선택한 데이터를 삭제합니다.

색상 선택 도구

이 기능으로 스캔 데이터에서 동일한 색상을 간편하게 선택하여 편집할 수 있습니다.

🔎참고

스캔 전략에서 "텍스처" 옵션을 선택한 경우에만 해당 도구를 사용할 수 있습니다.

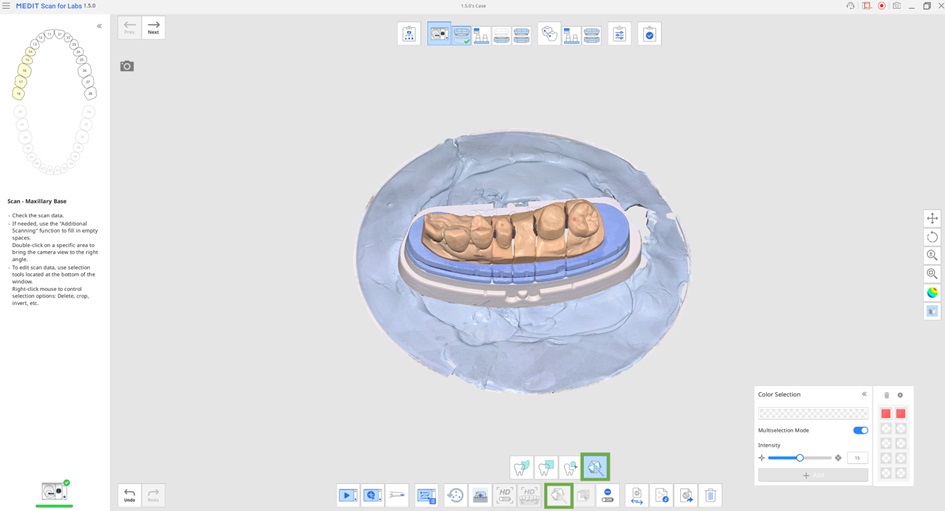

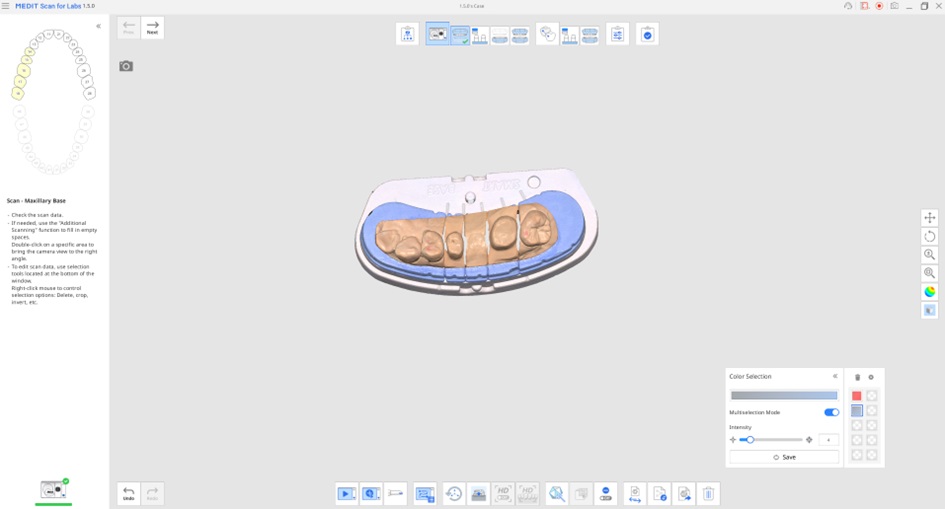

1. 스캔 단계에서 스캔 완료 후에 하단의 영역 선택 도구 중에서 "색상 선택" 도구를 선택합니다.
2. 스캔 데이터에서 선택하고 싶은 부분을 마우스로 클릭합니다.

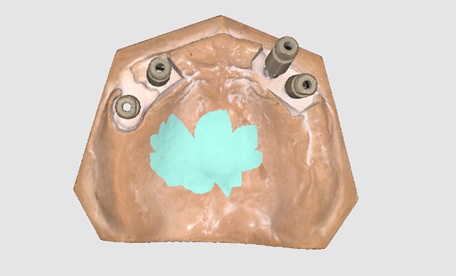

3. 마우스로 선택한 색상과 같은 색상 영역이 모두 선택됩니다.
4. 선택된 데이터를 삭제하거나 남길 수 있습니다.

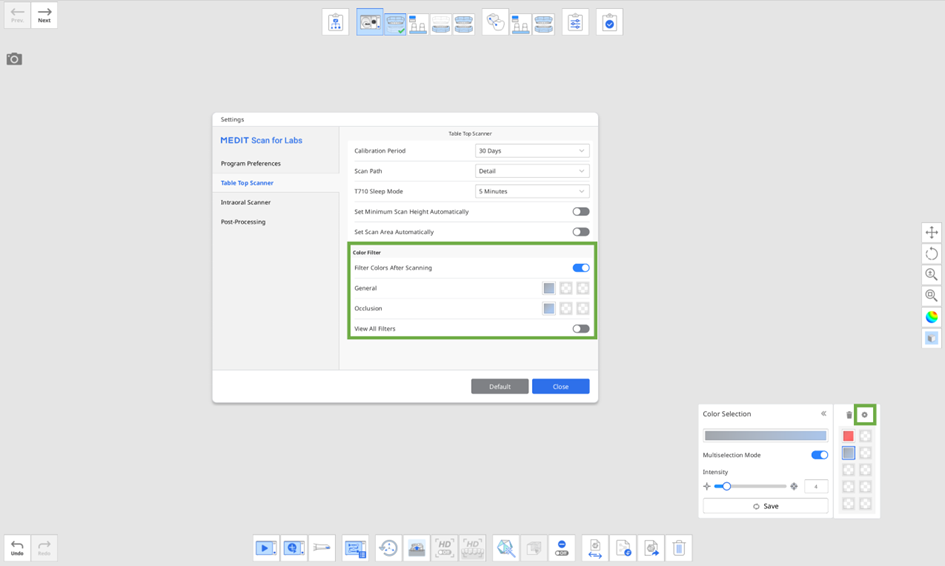

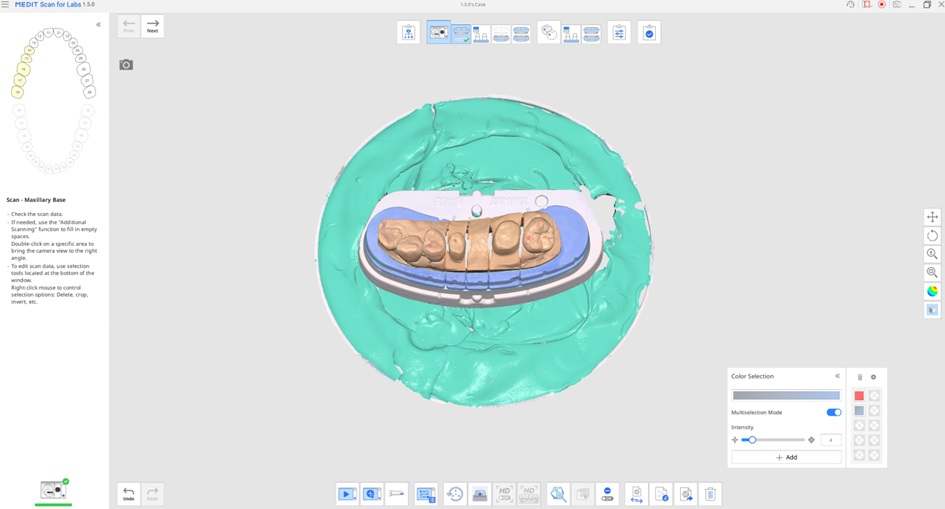

5. 설정 창의 "색상 필터" 옵션을 켜면 스캔 후에 등록된 색상을 자동으로 삭제할 수 있습니다.

   🔎참고

   스캔 단계 별로 필터링 할 색상을 다르게 지정할 수 있습니다.

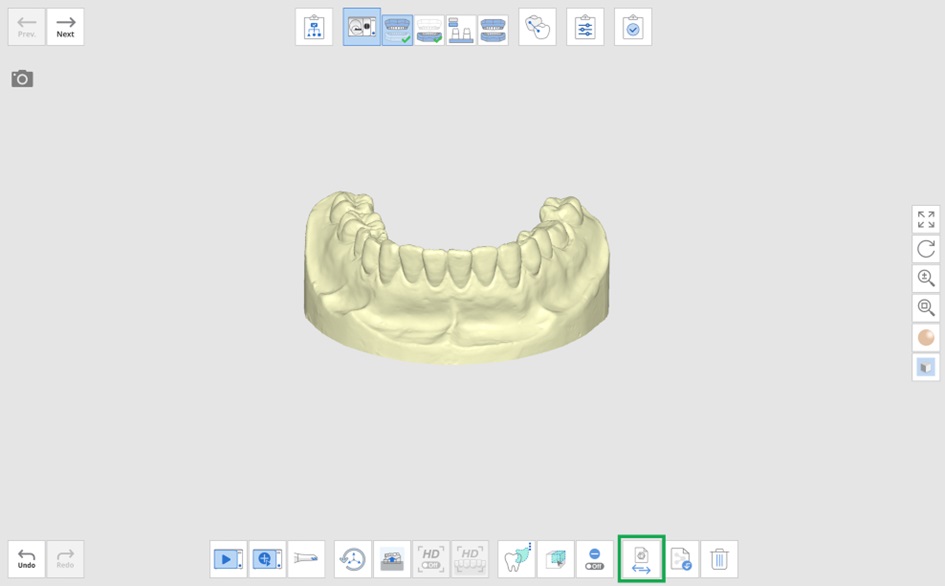

데이터 교환

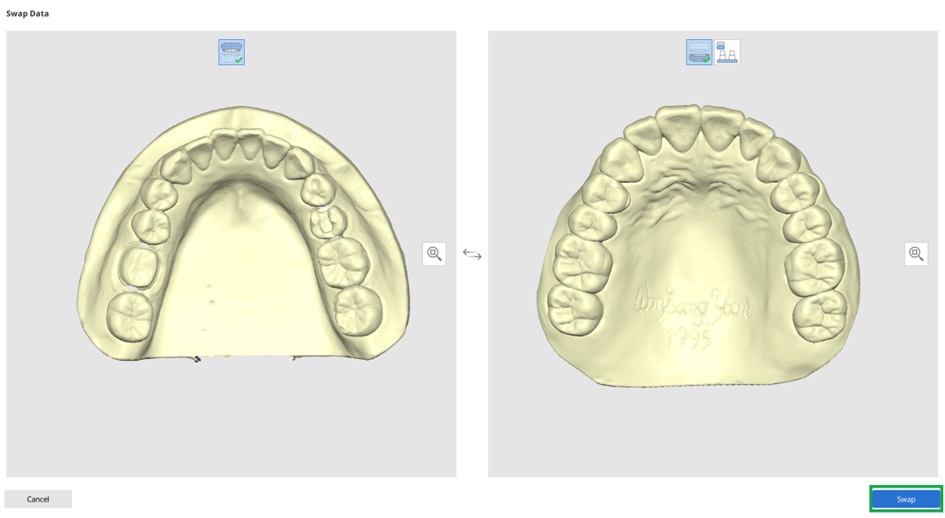

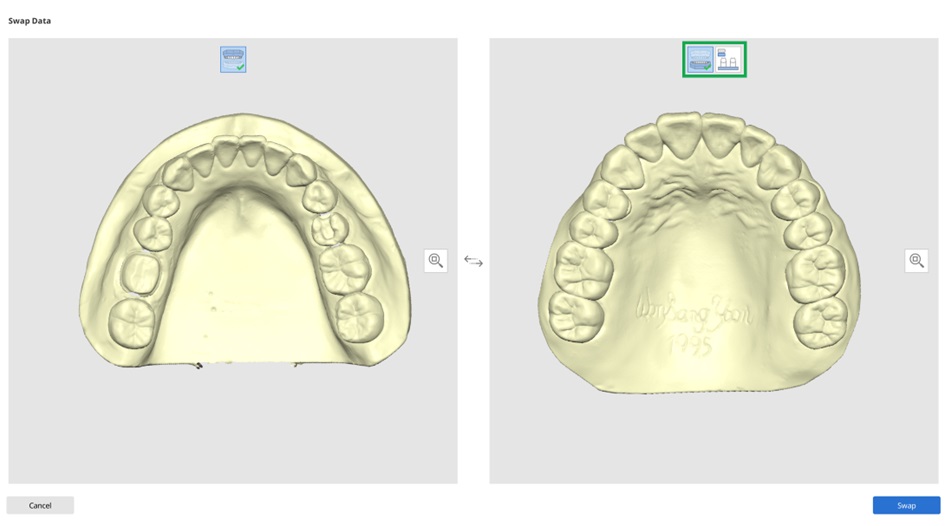

1. 다음은 상악 베이스와 하악 베이스를 바꿔서 스캔한 경우입니다. 상악 베이스 스캔 단계에서 “데이터 교환” 버튼을 클릭합니다.
2. 오른쪽에서 데이터를 교환할 스캔 단계를 선택합니다.
3. “교환” 버튼을 누르면 데이터가 서로 교환됩니다.

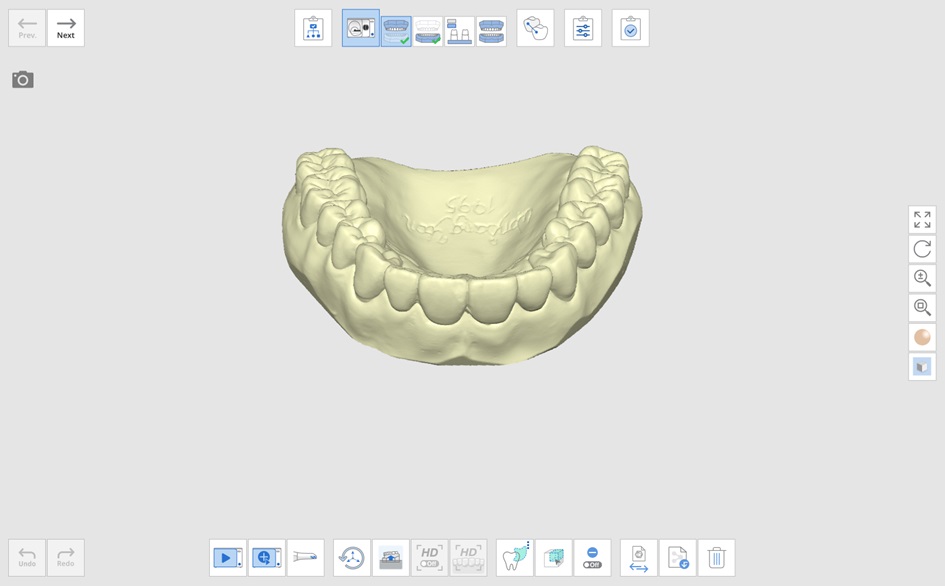

4. ④ 상악 베이스와 하악 베이스 데이터가 서로 교환되었습니다.

스캔 데이터 가져오기

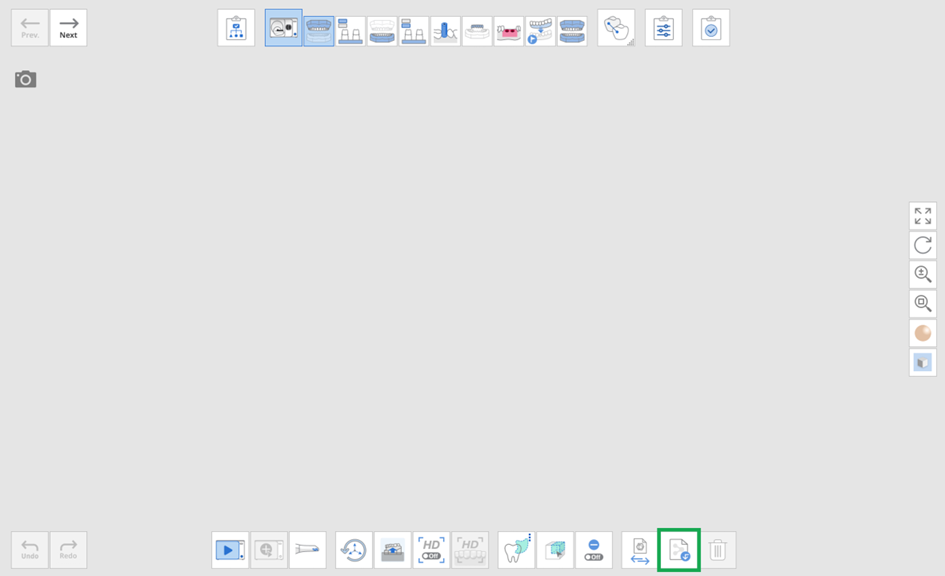

1. "3D 데이터 가져오기" 버튼을 클릭합니다.

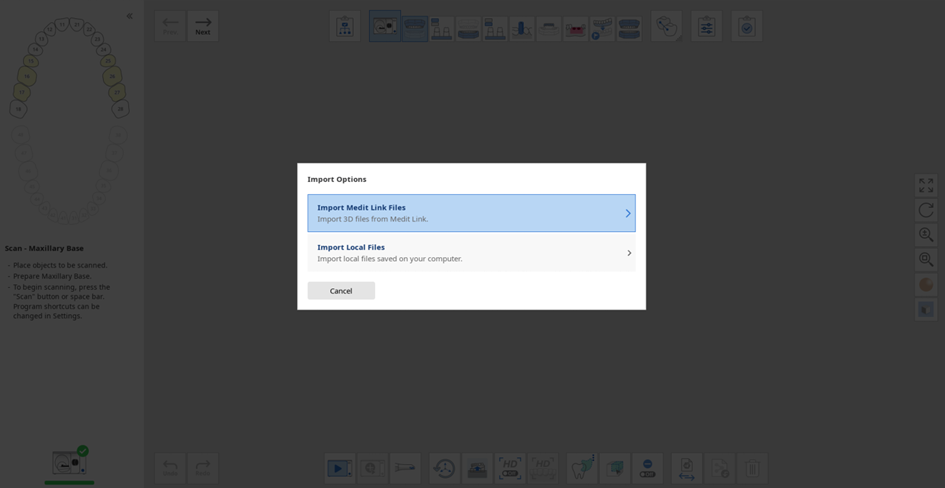

2. ②Medit Link에서 파일을 가져올지 로컬에서 가져올지 선택합니다.
3. 가져오기할 파일을 선택합니다. 플렉시블 멀티다이의 경우 여러 개의 3D 데이터 파일을 한번에 불러올 수 있습니다.
4. 스캔 단계로 해당 3D 스캔 데이터를 가져옵니다.

3D 데이터 내보내기

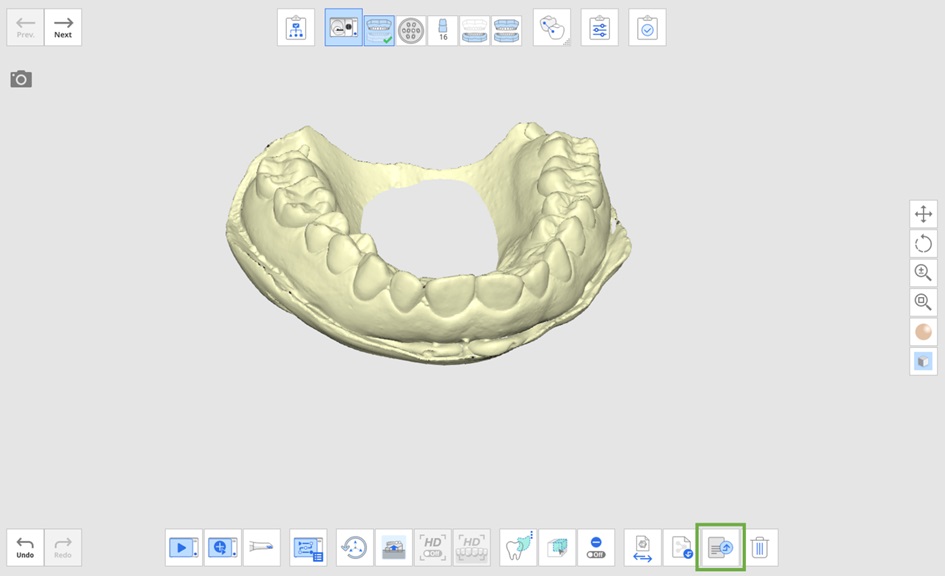

1. "3D 데이터 내보내기" 버튼을 클릭합니다.

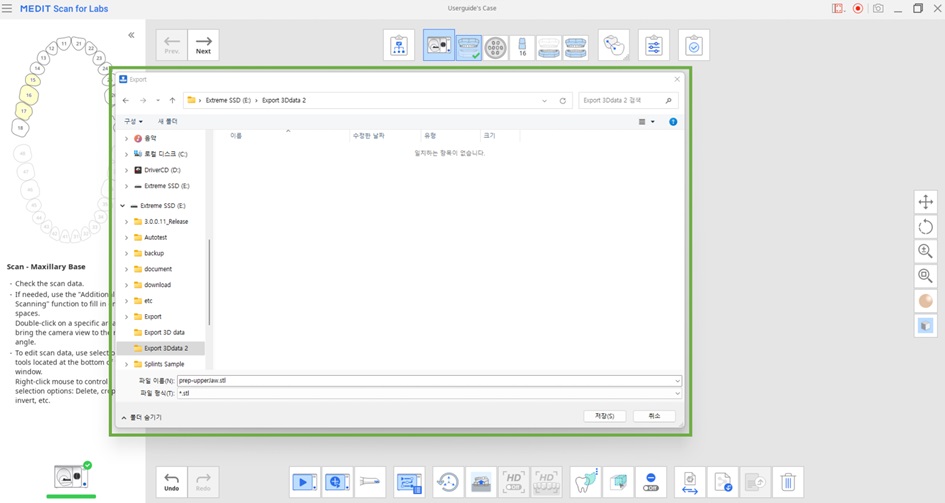

2. 로컬 PC로 내보낼 폴더 위치를 설정합니다.

   파일 형식에서 stl, obj, ply를 선택할 수 있습니다.

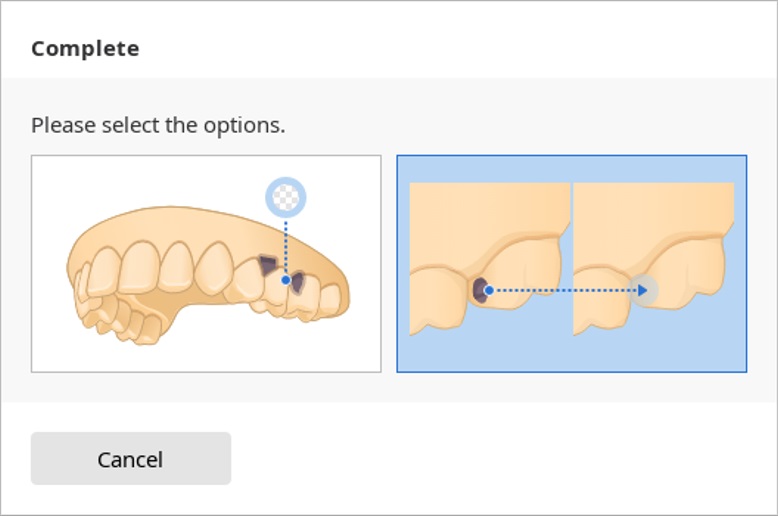

3. 완료 옵션을 선택합니다.

4. 스캔 데이터를 프로세싱 후 선택한 폴더로 내보냅니다.

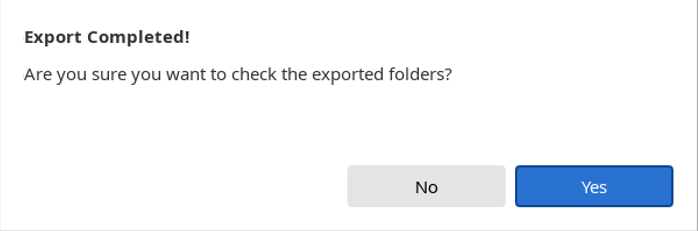

5. "열기"를 선택하면 해당 폴더로 바로 이동할 수 있습니다.
