📖 스캐너 캘리브레이션

테이블탑 스캐너 캘리브레이션

정밀한 스캔 작업을 위해 주기적으로 캘리브레이션 작업을 수행하는 것을 권장합니다.

다음과 같은 경우 캘리브레이션 작업을 수행해야 합니다.

• 스캔 데이터의 품질이 기존과 비교해 나빠졌을 경우
• 사용 온도 등 외부 조건이 바 뀌었을 경우
• 캘리브레이션 주기가 지난 경우

T710/T510/T310 캘리브레이션

1. 스캐너를 켜고 프로그램과 연결합니다.

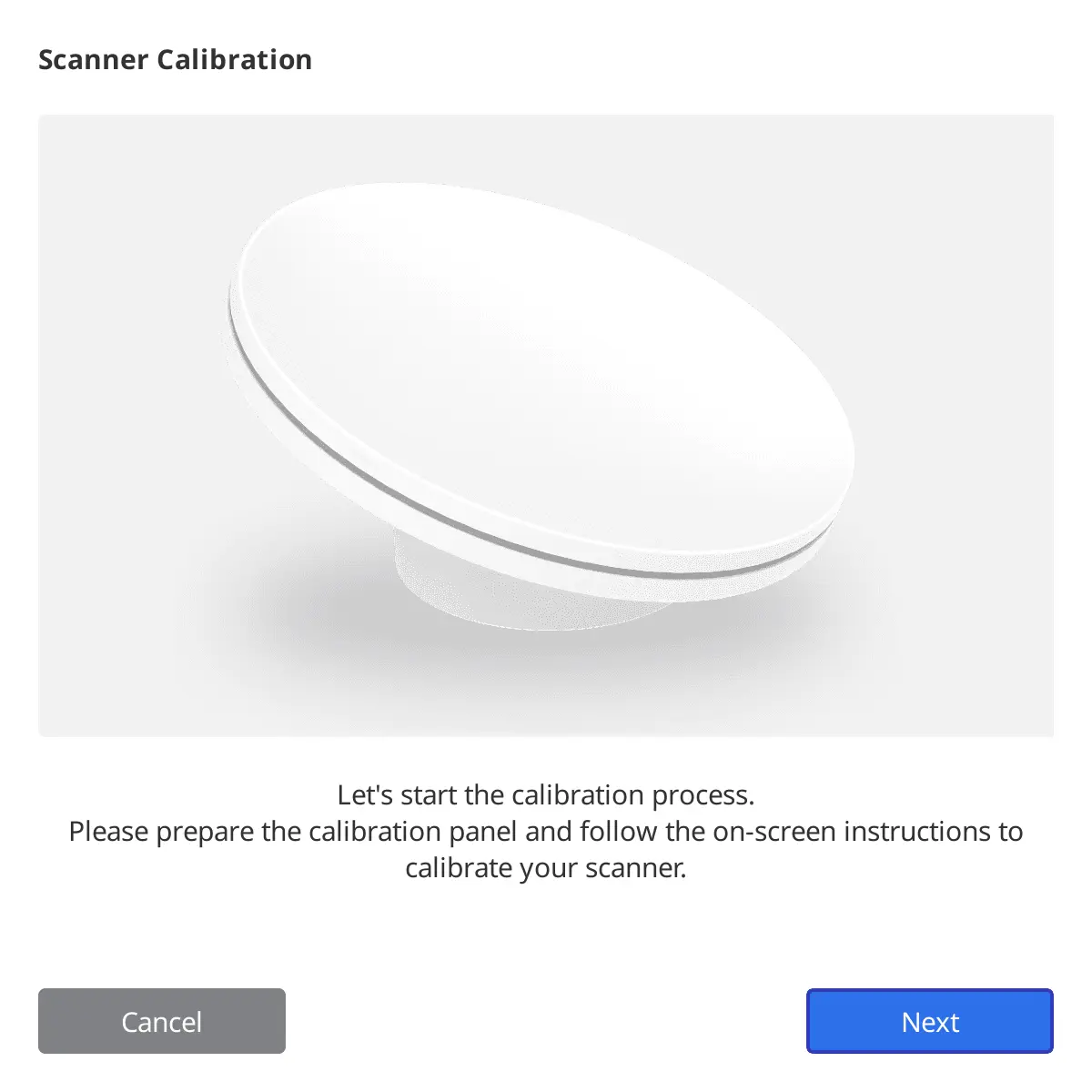

2. 왼쪽 아래에 있는 스캐너 아이콘을 클릭하여 캘리브레이션 마법사를 진행합니다.

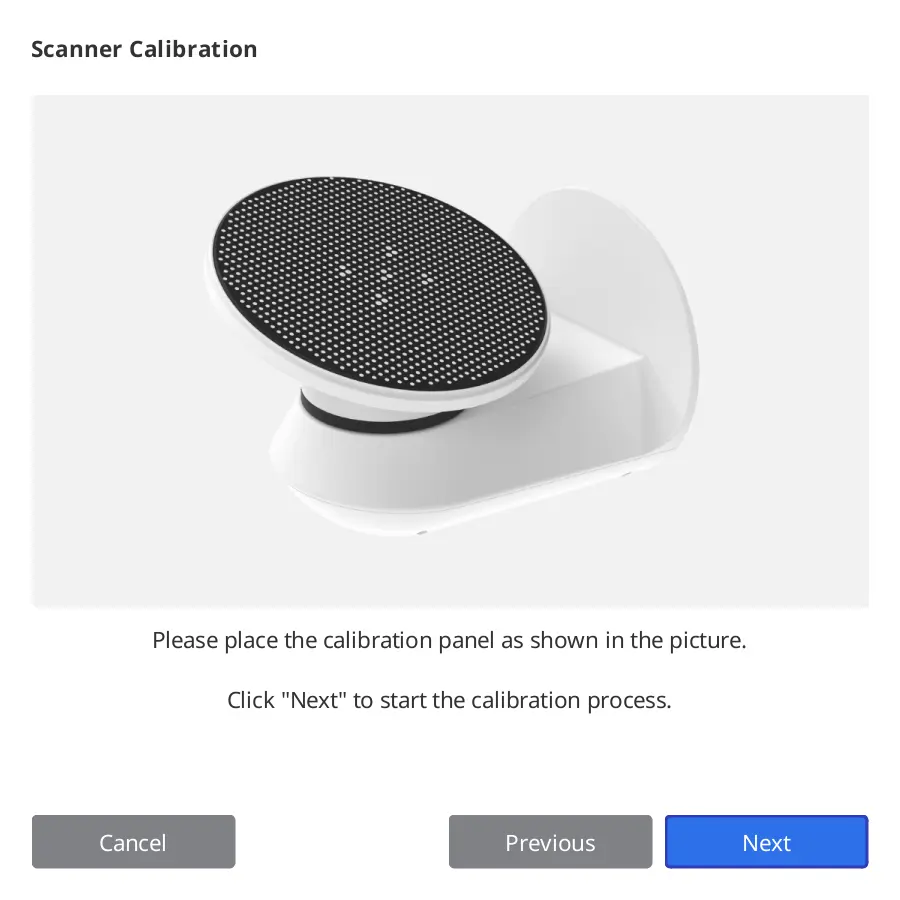

3. 캘리브레이션 패널을 준비하여 스캐너에 장착합니다.

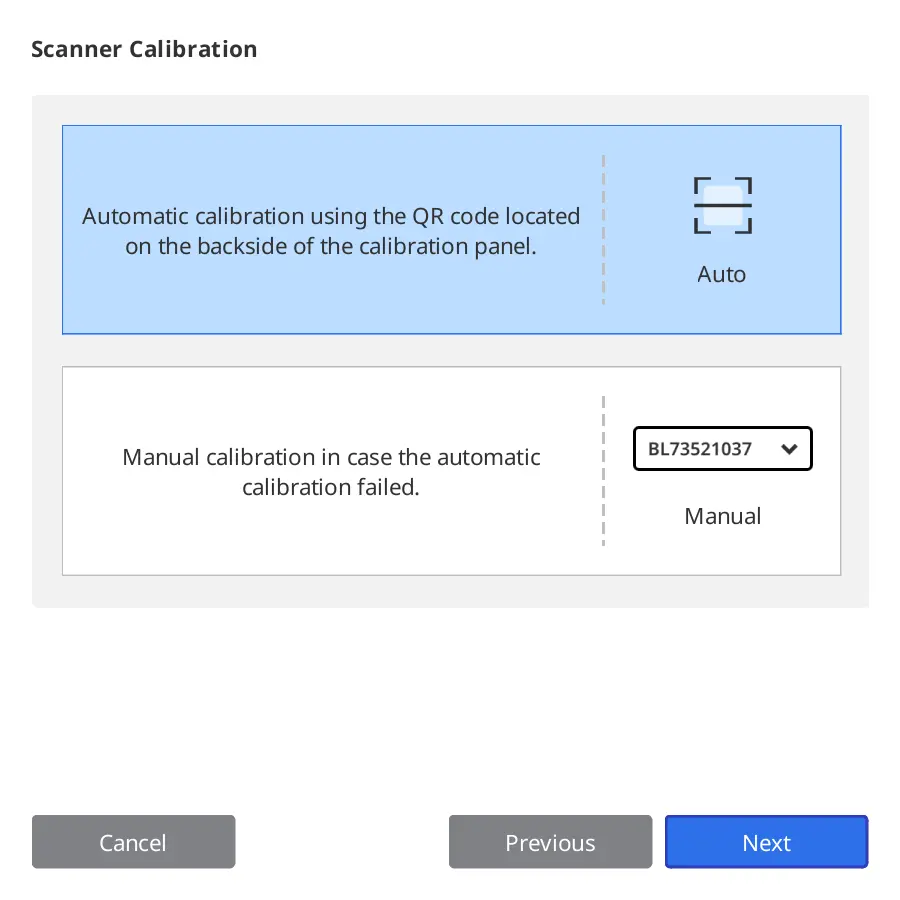

4. 캘리브레이션 옵션 중 하나를 선택한 후에 다음을 클릭합니다.
   • 자동 캘리브레이션: 캘리브레이션 패널 뒷면에 위치한 QR 코드를 이용해 자동 캘리브레이션이 수행됩니다.
   • 수동 캘리브레이션: 수동 캘리브레이션을 실행하려면 PNL 파일이 있어야 합니다.

5. 위에서 선택한 항목에 따라 캘리브레이션 패널의 제품 번호(SN)를 입력합니다.
   • 자동 캘리브레이션:
     • 스캐너가 캘리브레이션 패널 뒷면에 있는 QR 코드를 읽어와서 자동으로 캘리브레이션을 진행합니다.
   • 수동 캘리브레이션:

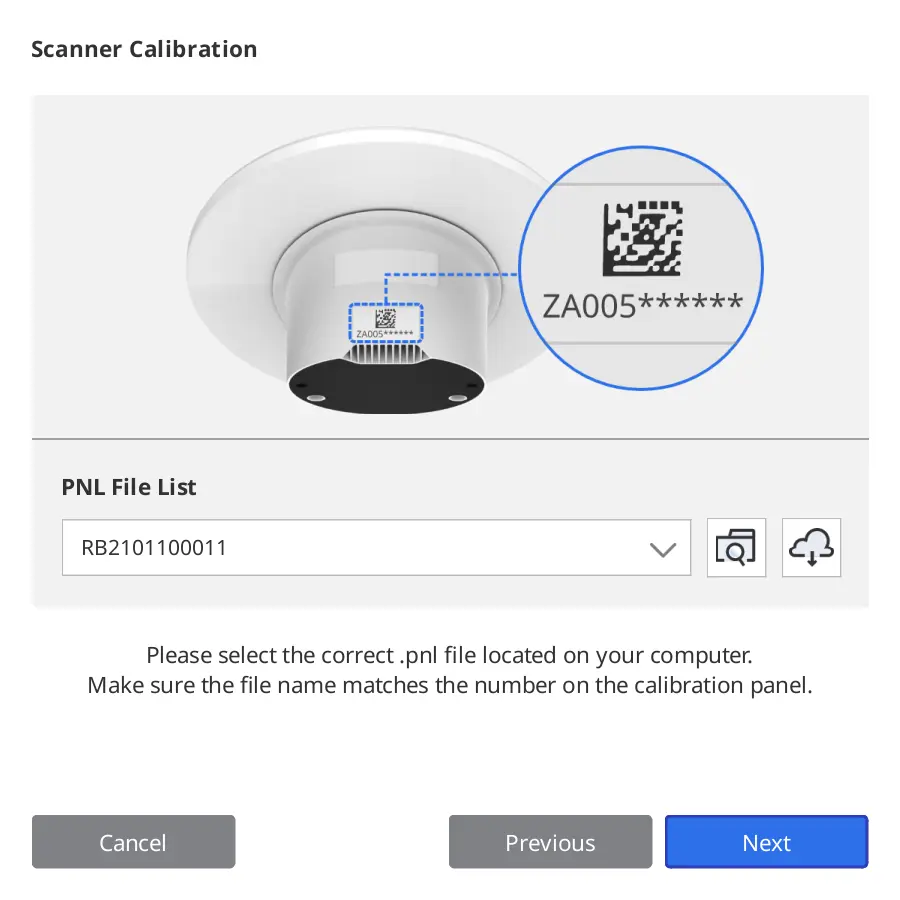

     • 캘리브레이션 패널의 제품번호를 확인한 후, 파일 목록에서 해당 PNL 파일을 선택합니다.
     • 파일 목록에서 찾을 수 없는 경우 PC 또는 설치 USB에 PNL 파일이 있는지 확인합니다.
       • PNL 파일이 있다면   아이콘을 클릭하여 파일을 찾습니다.
       • PNL 파일이 없다면  아이콘을 클릭해서 제품 번호(SN)를 입력합니다.

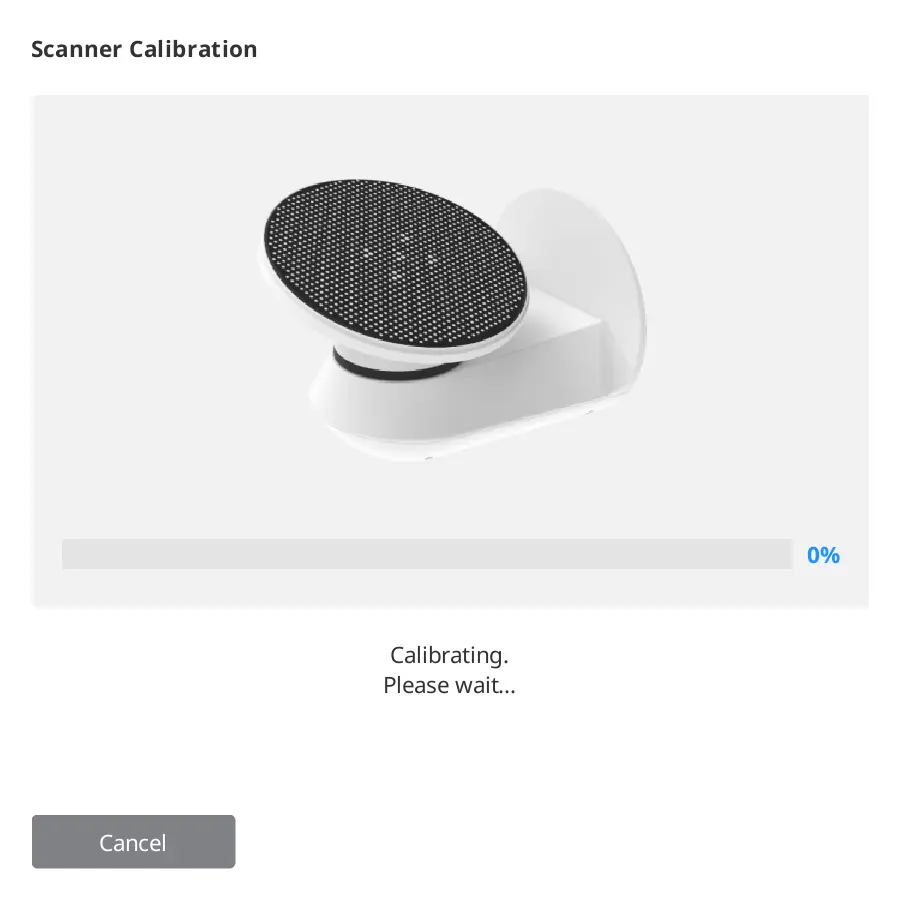

6. 캘리브레이션 프로세스는 몇 분 정도 걸릴 수 있습니다. 스캐너를 만지지 않도록 주의해 주세요.

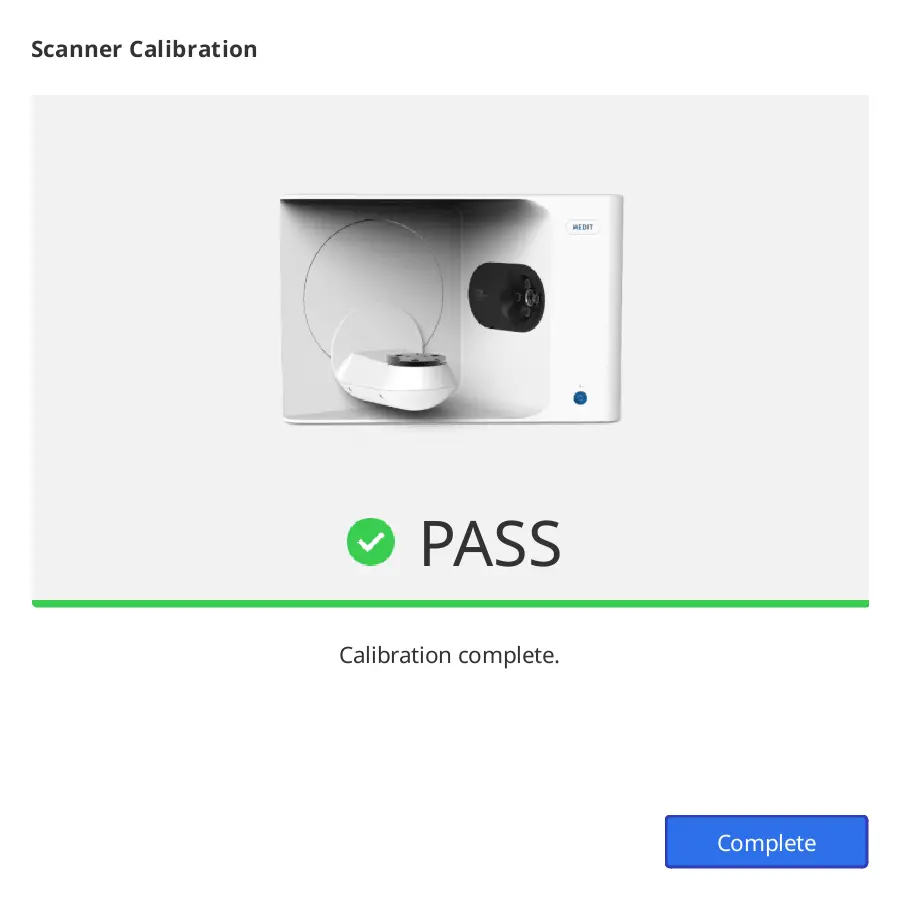

7. 캘리브레이션이 성공적으로 완료될 때까지 기다려 주세요.


T500/T300 캘리브레이션

1. 스캐너를 켜고 프로그램과 연결합니다.
2. 왼쪽 아래에 있는 스캐너 아이콘을 클릭하여 캘리브레이션 마법사를 진행합니다.
3. 그림과 같이 캘리브레이션 패널을 올려주세요.

4. 캘리브레이션 옵션 중 하나를 선택한 후에 다음을 클릭합니다.
   • 자동 캘리브레이션: 캘리브레이션 패널 뒷면에 위치한 QR 코드를 이용해 자동 캘리브레이션이 수행됩니다.
   • 수동 캘리브레이션: 수동 캘리브레이션을 실행하려면 PNL 파일이 있어야 합니다.

5. 위에서 선택한 항목에 따라 캘리브레이션 패널의 제품 번호(SN)를 입력합니다.
   • 캘리브레이션
     • 스캐너가 캘리브레이션 패널 뒷면에 있는 QR 코드를 읽어와서 자동으로 캘리브레이션을 진행합니다.
   • 수동 캘리브레이션:

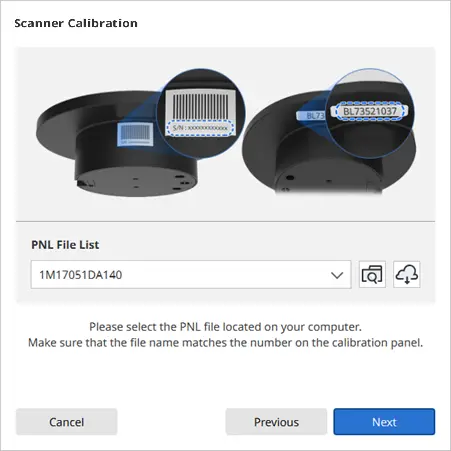

     • 캘리브레이션 패널의 제품번호를 확인한 후, 파일 목록에서 해당 PNL 파일을 선택합니다.
     • 파일 목록에서 찾을 수 없는 경우 PC 또는 설치 USB에 PNL 파일이 있는지 확인합니다.
     • PNL 파일이 있다면   아이콘을 클릭하여 파일을 찾습니다.
     • PNL 파일이 없다면   아이콘을 클릭해서 제품 번호(SN)를 입력합니다.

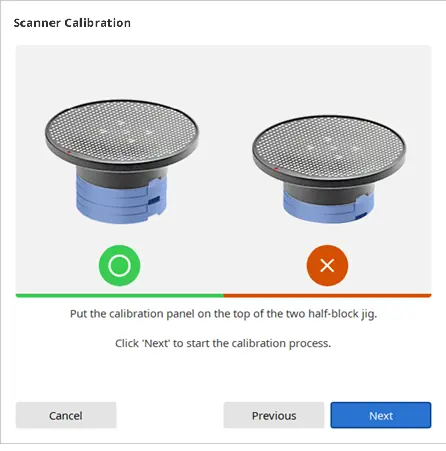

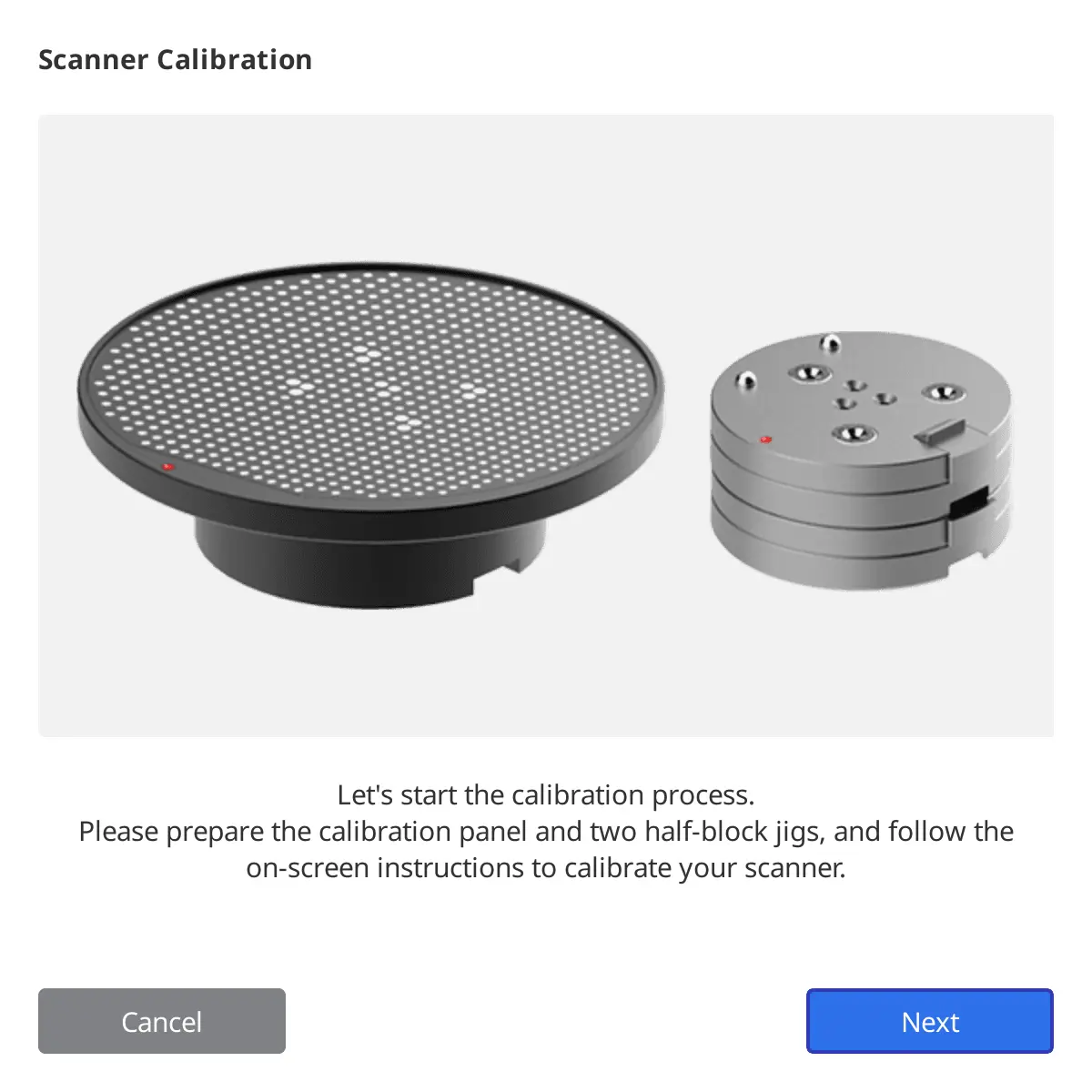

6.  캘리브레이션 패널을 두 개의 하프 블록 지그 위에 올려주세요.

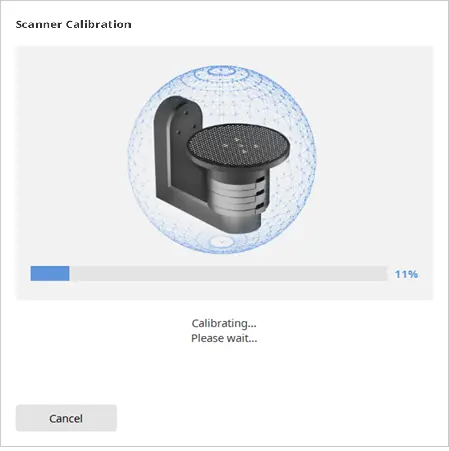

7. 캘리브레이션 프로세스는 몇 분 정도 걸릴 수 있습니다. 스캐너를 만지지 않도록 주의해 주세요.

8. 캘리브레이션이 성공적으로 완료될 때까지 기다려 주세요.


구강 스캐너 캘리브레이션

정밀한 스캔 작업을 위해 주기적으로 캘리브레이션 작업을 수행하는 것을 권장합니다.

다음과 같은 경우 캘리브레이션 작업을 수행해야 합니다.

• 스캔 데이터의 품질이 기존과 비교해 나빠졌을 경우
• 사용 온도 등 외부 조건이 바 뀌었을 경우
• 캘리브레이션 주기가 지난 경우

캘리브레이션할 때의 스캐너의 온도가 스캔할 때의 온도와 유사해야만 스캔 데이터의 정밀도가 좋아집니다.

캘리브레이션 전 스캐너를 충분히 예열하여 평소 스캔 중 온도와 유사하게 하도록 합니다.

캘리브레이션 방법

다음의 스캐너 캘리브레이션 방법은 i700을 기준으로 작성되었습니다. i900을 제외한 다른 구강 스캐너도 동일한 방법으로 캘리브레이션을 진행하면 됩니다.

1. 스캐너를 켜고 프로그램과 연결합니다.
2. 프로그램 왼쪽 하단의 "캘리브레이션" 아이콘을 클릭합니다.

   스캐너에 캘리브레이션 툴을 체결하여 자동으로 스캐너 캘리브레이션을 진행할 수 있습니다. (i500은 제외)

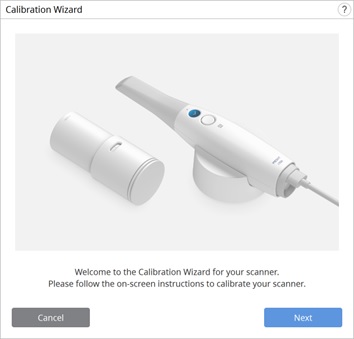

3. 캘리브레이션 툴을 준비하고 "다음"을 클릭해서 캘리브레이션 프로세스를 시작합니다.

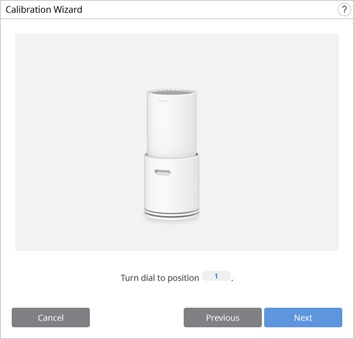

4. 캘리브레이션 툴의 다이얼을 숫자 1이 보이도록 돌립니다.

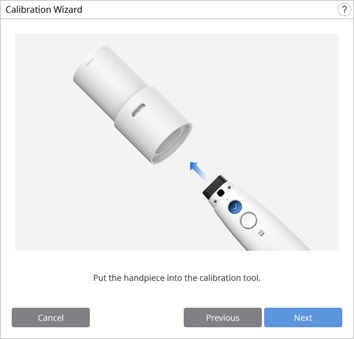

5. 구강 스캐너를 캘리브레이션 툴에 삽입합니다.

6. "다음"을 클릭하여 캘리브레이션을 시작합니다.

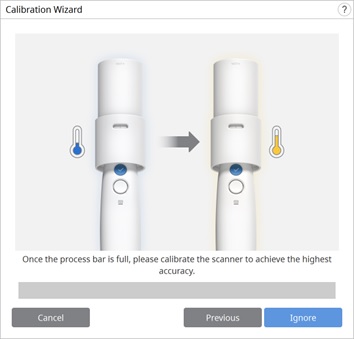

7. 스캐너 온도가 낮다면 평소 스캔할 때와 비슷한 온도가 될 때까지 예열하며 대기합니다.

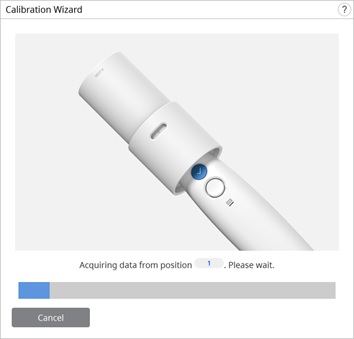

8. 본체가 정상적인 위치에 삽입되어 있다면 위치 1에서 자동으로 데이터를 수집합니다.

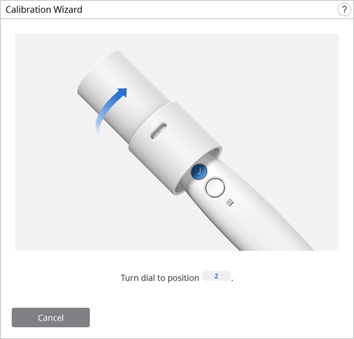

9. 위치 1에서 데이터 수집이 완료되면, 화면에 보이는 설명에 따라 다이얼을 다음 위치로 돌려 줍니다.

10. 위치 2에서 8, 그리고 LAST까지 반복합니다.

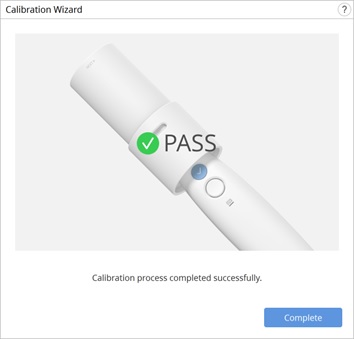

11. LAST 위치에서 데이터 수집이 완료되면 캘리브레이션 결과가 표시됩니다.
