📖 스캔바디 라이브러리 정렬

자동 스캔바디 정렬 기능은 좁은 임플란트 영역이나 메탈 스캔바디 재료 등 획득하기 어려운 위치를 스캔할 때 유용합니다.

식립된 임플란트에 체결된 스캔 바디를 스캔하여 라이브러리 데이터로 대체하여 정렬함으로써 식립된 임플란트의 위치 및 각도를 정확하게 재현할 수 있습니다.

자동 스캔바디 정렬 기능에서는 다음 도구가 제공됩니다.

	치아 번호	데이터 획득 대상을 각 치아 번호로 설정할 수 있습니다. 자세한 내용은 링크된 기사를 참조하세요. 🔍 다수의 스캔바디 스캔
	스캔바디 라이브러리	각 치아에 라이브러리 데이터를 지정하고 라이브러리를 관리합니다. 자세한 내용은 링크된 기사를 참조하세요. 🔍 스캔 바디 라이브러리 관리 🔍 다운로드한 스캔바디 라이브러리 추가하기

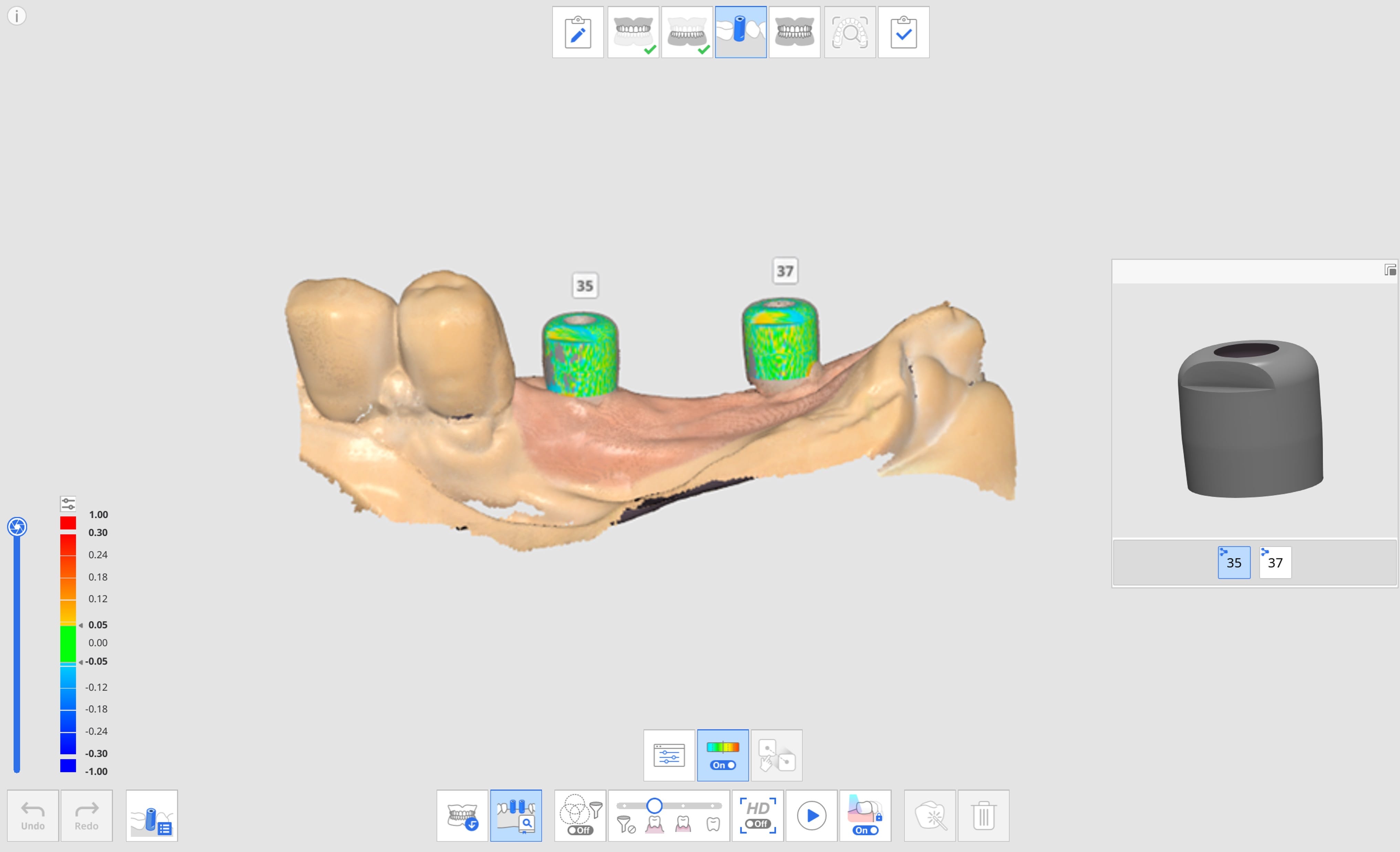

	편차 보기/숨기기	정렬된 데이터의 편차를 컬러맵으로 보여줍니다.
	수동 정렬	라이브러리 데이터와 스캔 데이터를 수동으로 정렬할 수 있습니다. 최대 3개의 정렬 표시점을 사용해 정렬할 수 있습니다.

스캔바디 라이브러리 정렬 방법

스캔바디 라이브러리 할당

스캔바디 데이터를 스캔하기 전에 각 치아 번호에 원하는 라이브러리를 할당해야 합니다.

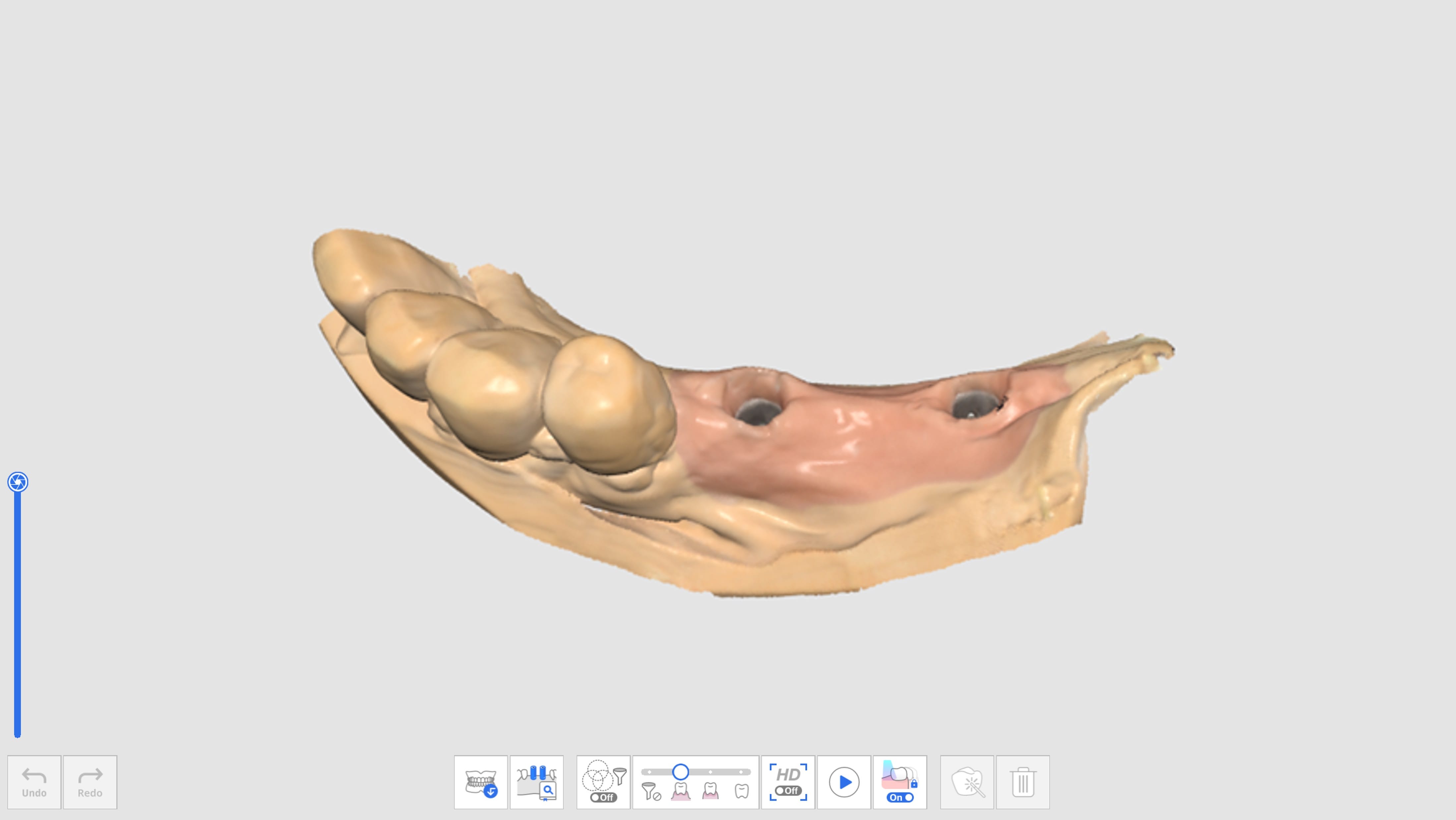

1. 스캔바디 체결 전에 상악 및 하악 데이터를 스캔합니다.

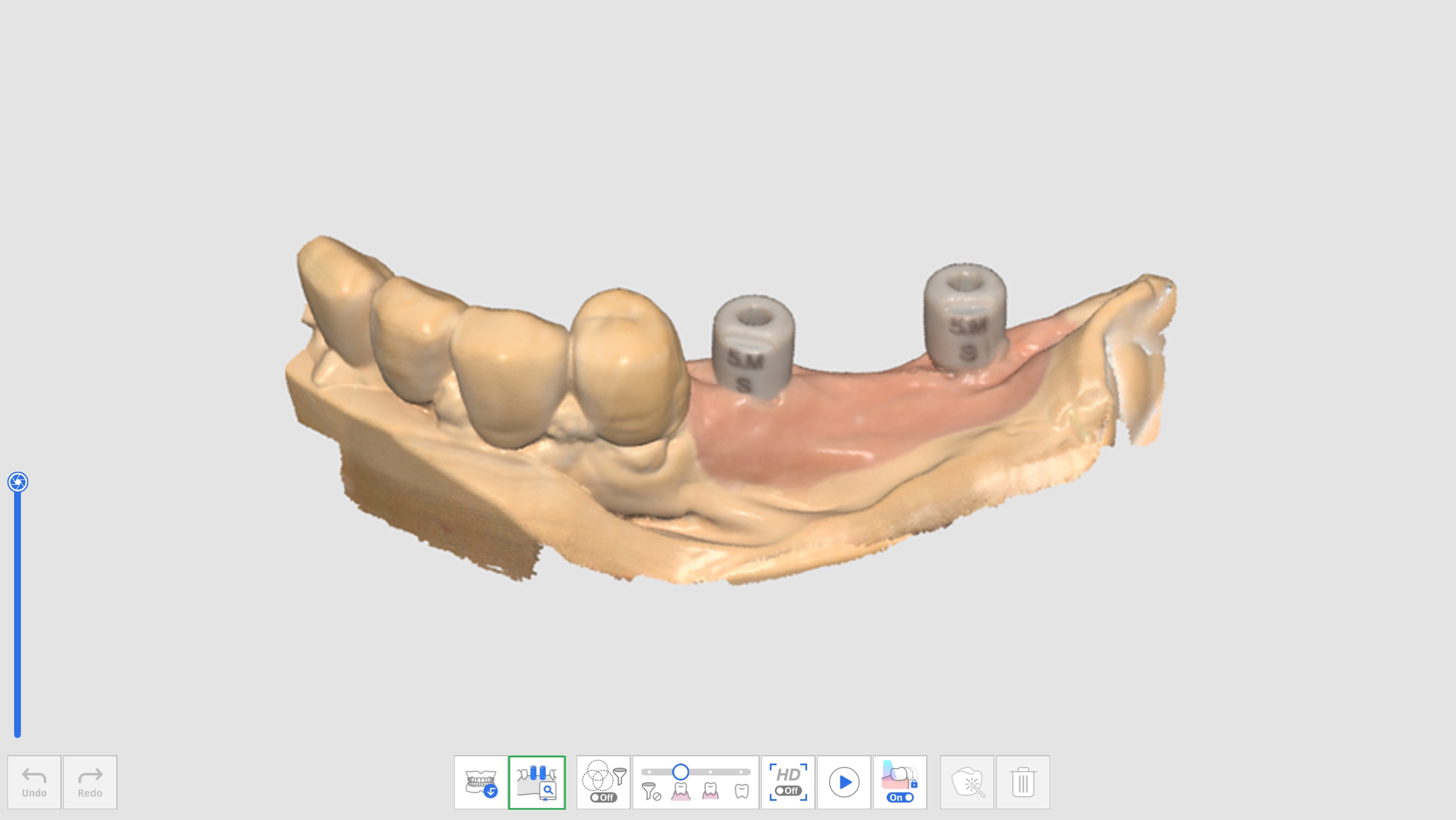

2. 스캔바디 단계로 이동해서 스캔바디를 체결하고, 추가 스캔 데이터를 획득합니다.

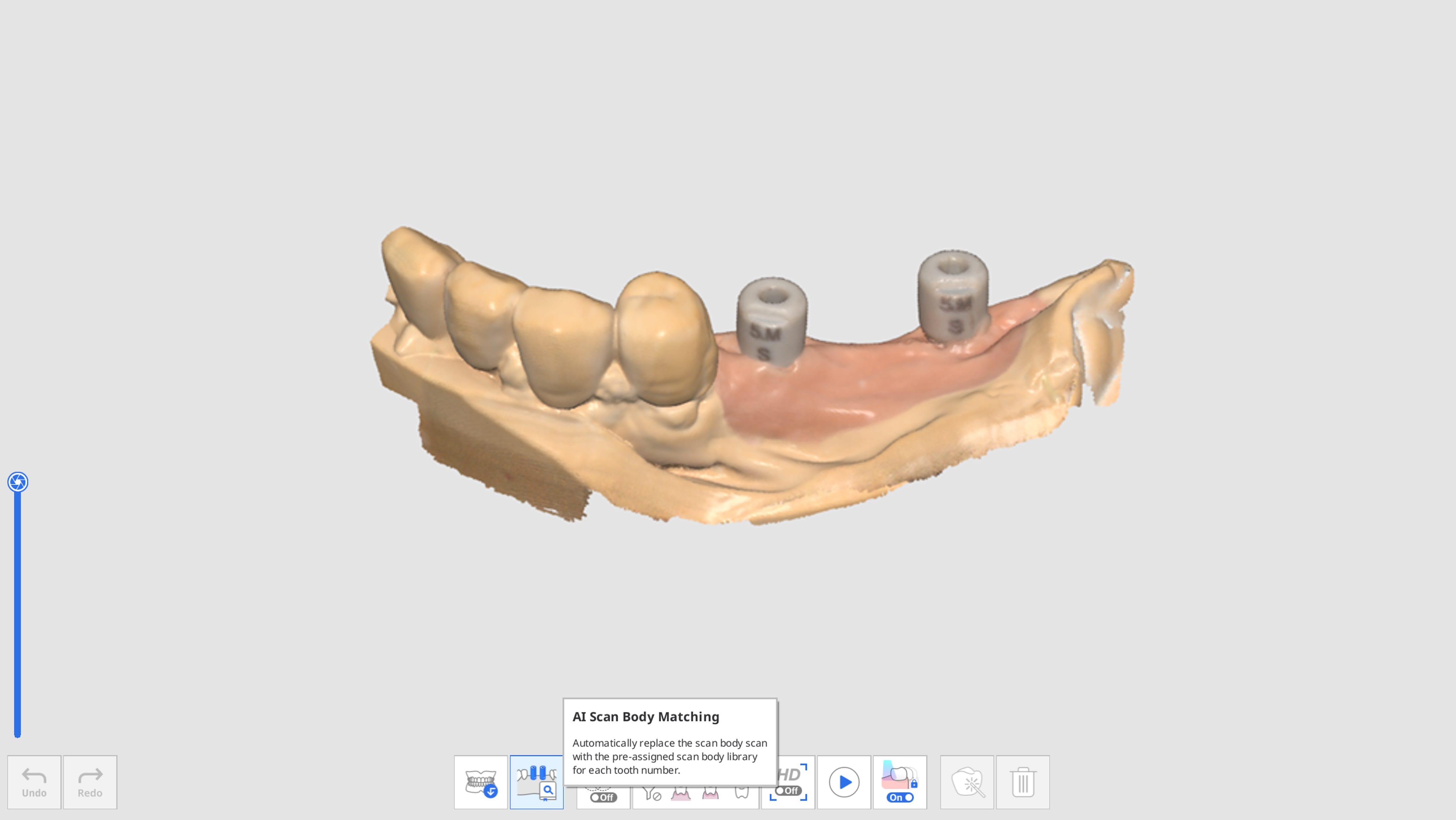

3. 화면 하단의 "스캔바디 라이브러리 정렬" 아이콘을 클릭합니다.
4. "스캔바디 라이브러리"를 클릭합니다.

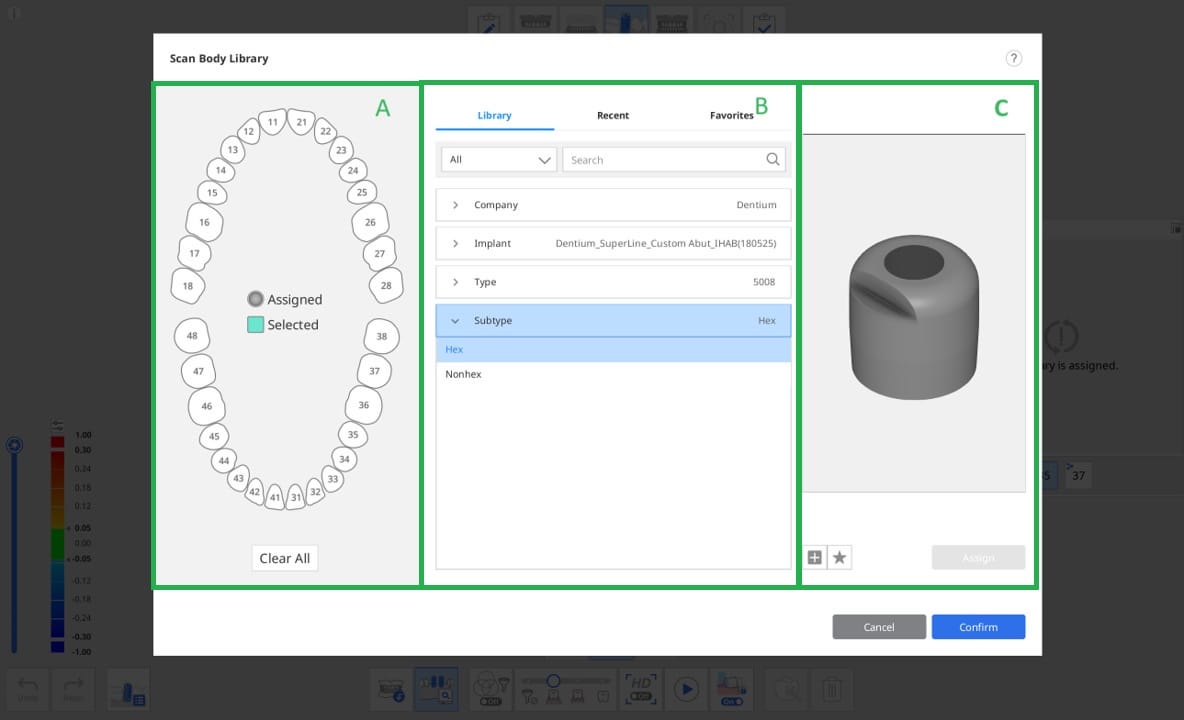

5. 다음 창이 발생하면 각 치아에 스캔바디 라이브러리를 할당합니다.

   섹션 B에 스캔바디 라이브러리를 선택할 수 있도록 위한 세 개의 탭이 제공됩니다.

   • 라이브러리: 회사, 임플란트, 유형, 하위 유형에 따라 분류된 등록된 스캔바디 라이브러리의 전체 목록을 확인할 수 있습니다. 검색 창에서 스캔바디 라이브러리를 이름으로 검색할 수 있습니다.
   • 최근: 가장 최근에 사용한 스캔바디 라이브러리 목록이 마지막 사용 날짜와 함께 보여집니다.
   • 즐겨찾기: 즐겨찾기에 추가한 스캔바디 라이브러리 목록을 확인할 수 있습니다. 미리보기 이미지 하단의 "즐겨찾기에 추가" 버튼을 클릭하여 자주 사용하는 라이브러리를 즐겨찾기 탭에 추가하면 쉽고 빠르게 찾아서 사용할 수 있습니다.
6. A 섹션에서 치아를 하나 또는 여러 개 선택한 후에 B 섹션에서 할당할 라이브러리를 선택합니다.

   미리보기 이미지 하단의 "+" 버튼을 클릭하면 새로운 라이브러리를 추가할 수 있습니다. 새로운 파일 등록은 STL, OBJ, PLY 형식을 지원합니다.
7. 선택한 라이브러리가 다이얼로그 우측 3D 미리보기에 표시됩니다. 스캔바디를 회전, 이동, 확대 및 축소하여 확인할 수 있습니다.

   메디트인증

   스캔 바디 제조사의 가공 및 재질에 따른 스캔 오차 등에 의한 영향을 최소화하기 위해 스캔 바디 라이브러리 정렬에 대해 최적화한 알고리즘이 적용된 스캔 바디 라이브러리에는 미리보기 이미지 우측 상단에 메디트 로고가 표시됩니다.
8. "할당"을 클릭하면 선택한 치아 번호에 선택한 라이브러리가 할당됩니다.
9. 필요한 라이브러리 할당이 모두 끝나면 "확인"을 클릭합니다.

스캔바디 라이브러리 정렬하기

치아 번호에 라이브러리를 할당한 후에 스캔을 진행하면 해당 라이브러리가 스캔 중에 자동으로 스캔 데이터에 정렬됩니다.

1. 화면 하단의 "스캔바디 라이브러리 정렬" 기능을 클릭합니다.
2. 스캔을 시작하여 스캔바디 데이터를 획득하면 프로그램이 선택된 치아 번호에 할당된 라이브러리에 대한 자동 정렬을 시도합니다.

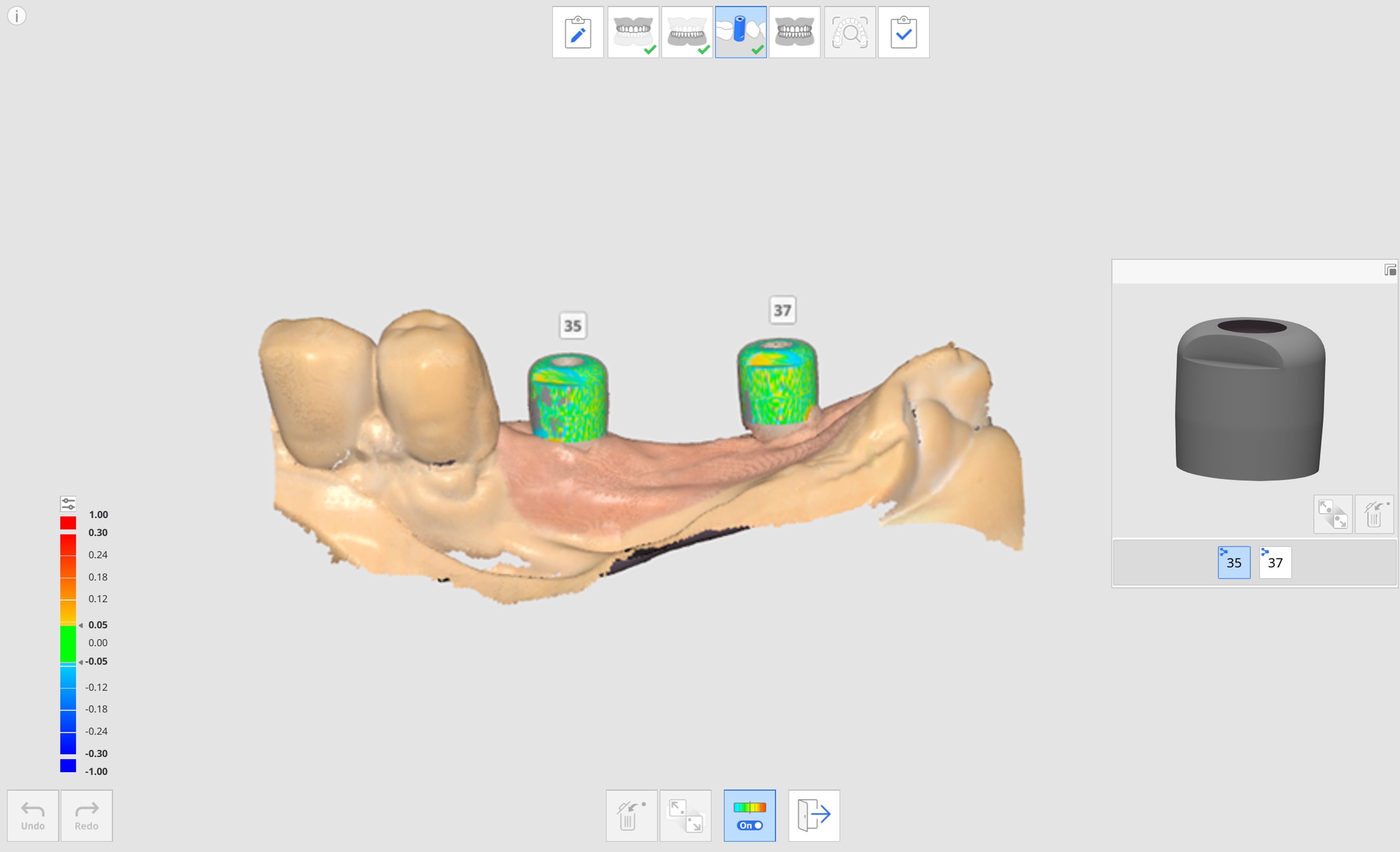

3. 스캔바디 라이브러리 정렬이 완료되면 화면에 정렬 편차가 컬러맵으로 표시됩니다.
4. 미리보기에서 치아 번호를 변경하여 다른 치아 번호에 할당된 스캔바디 라이브러리를 정렬하는 과정을 반복합니다.
5. 스캔을 중지한 후에 스캔 도중에 자동 정렬되지 않은 라이브러리에 대해 수동 정렬을 진행할 수 있습니다.
6. "수동 정렬" 아이콘을 클릭합니다.

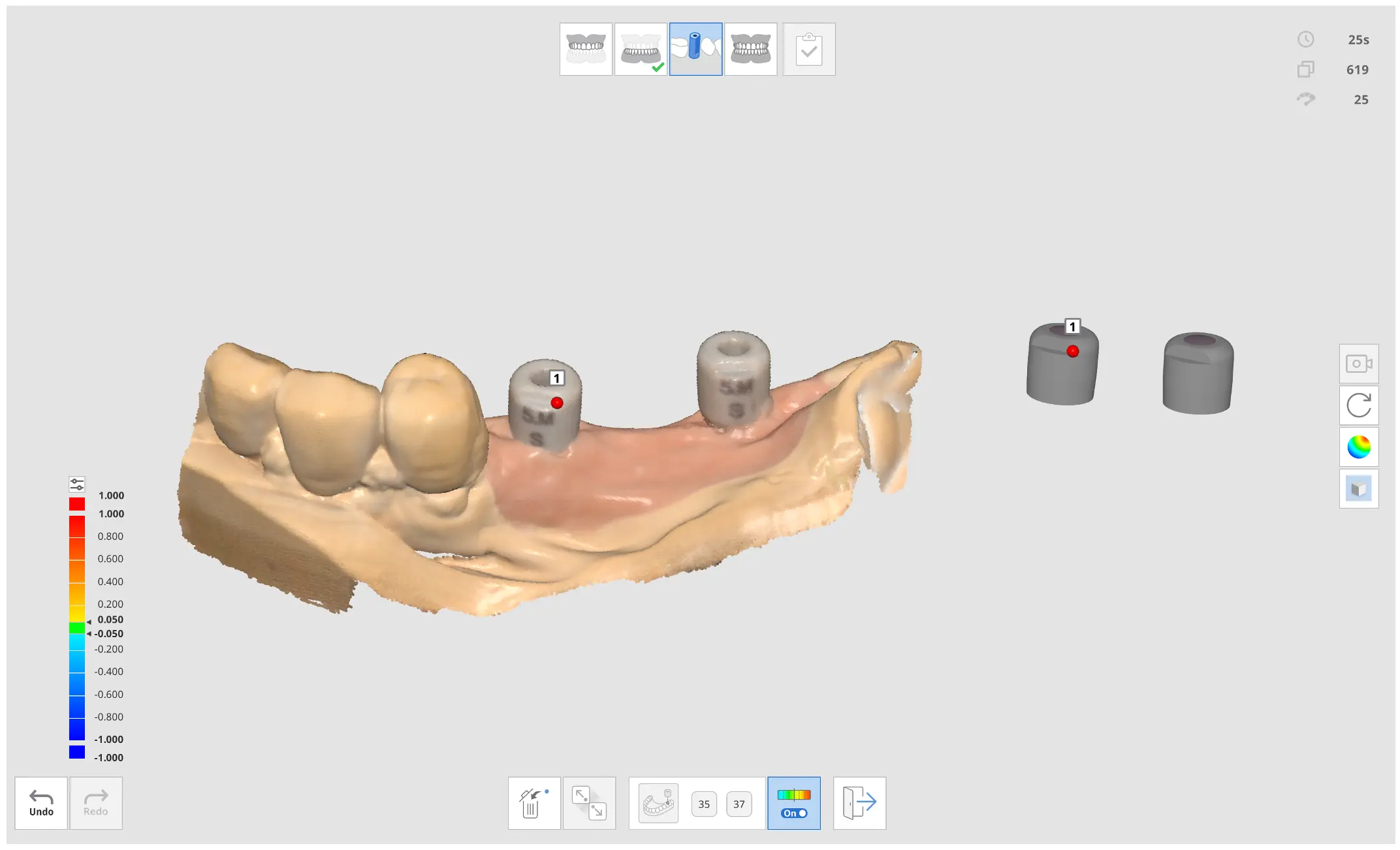

7. 미리보기에서 선택된 치아 번호에 표시되는 라이브러리와 화면 중앙에 표시되는 데이터 위에 1-3개의 점을 클릭하여 정렬을 진행합니다.



8. 수동 정렬을 완료한 후 "나가기" 버튼을 클릭하면 정렬된 라이브러리를 확인할 수 있습니다.
9. 스캔바디를 동시에 체결하기에 너무 근접하거나 체결 시에 서로 맞닿는 경우에는 화면 하단의 "라이브러리 정렬 데이터 그룹" 기능을 사용할 수 있습니다. 이 기능으로 새로운 데이터 그룹을 생성하여 스캔 데이터를 획득할 수 있고, 각 치아 번호에 할당된 라이브러리를 정렬할 수 있습니다.
