🔍 교합 분석



"교합 분석"도구는 상악과 하악의 교합 상태를 분석하고 그 결과를 컬러맵으로 표시합니다. 스캔 전, 교합지를 이용하여 교합 부위를 획득한 경우, 스캔 데이터와 실제 구강 상태를 비교하며 교합을 확인할 수 있습니다.

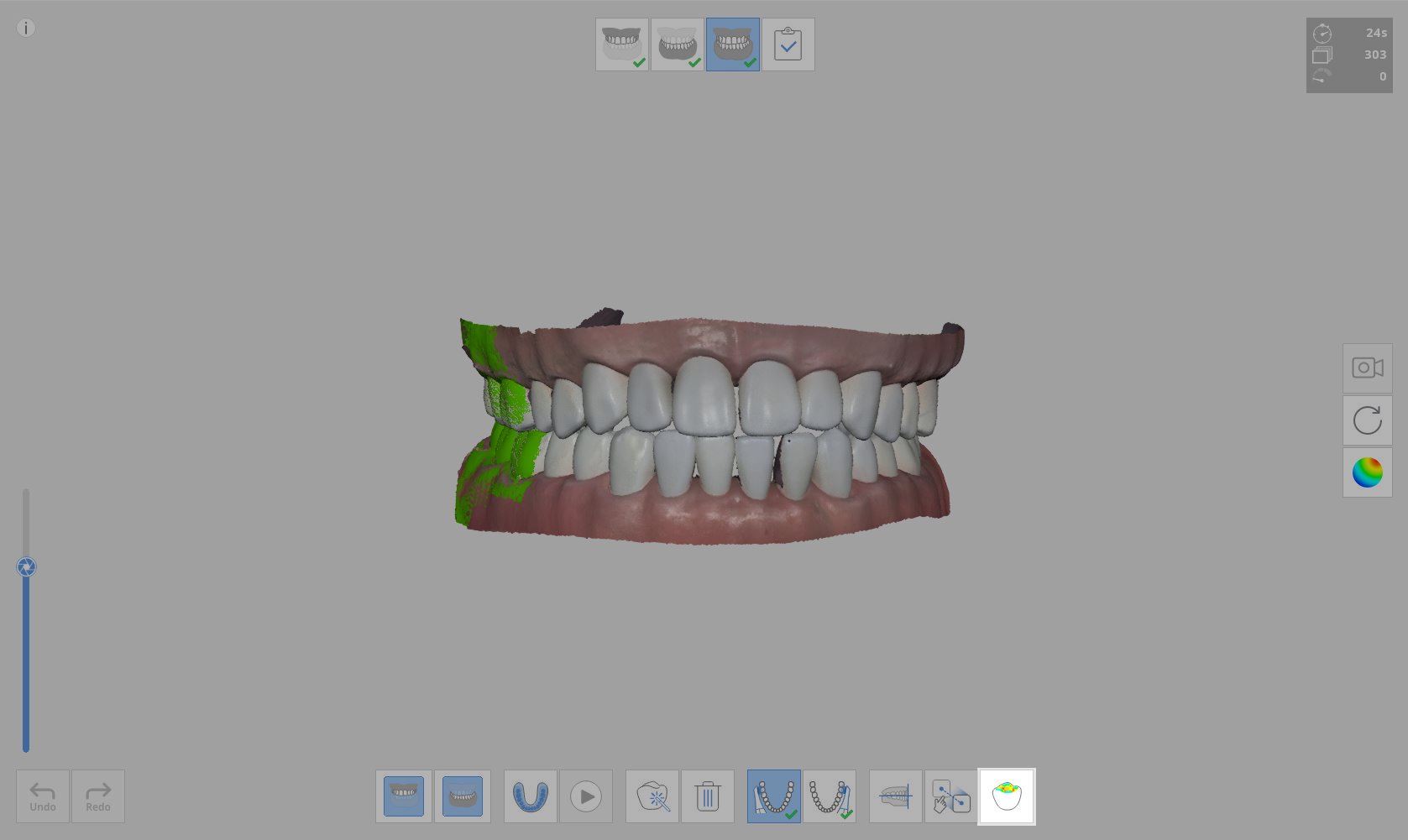

1. "교합" 스캔 단계에서 [교합 분석]을 클릭합니다.

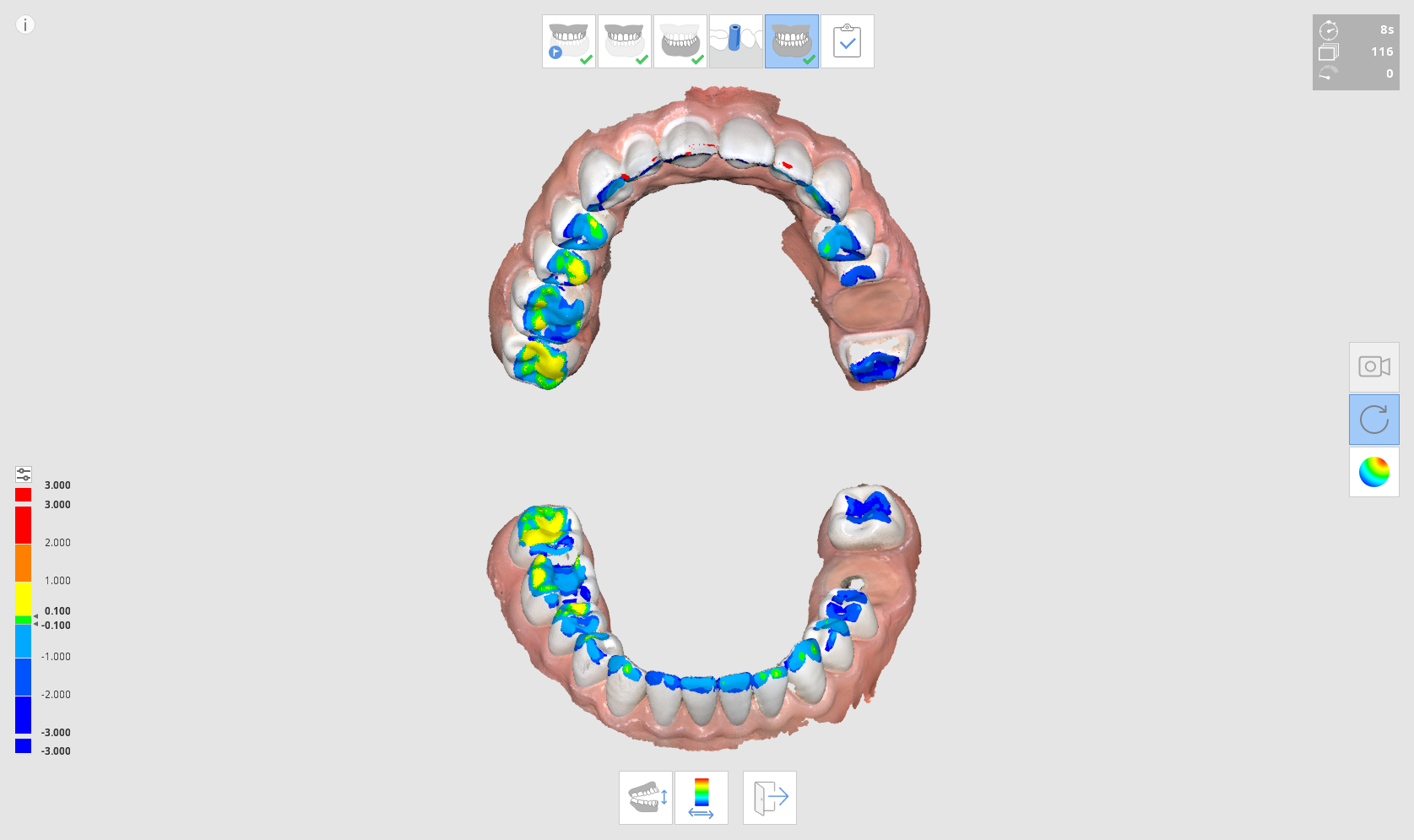

2. 프로그램이 상악과 하악의 교합 상태를 분석하고 그 결과를 컬러맵으로 표시합니다.



❏ 상세 옵션

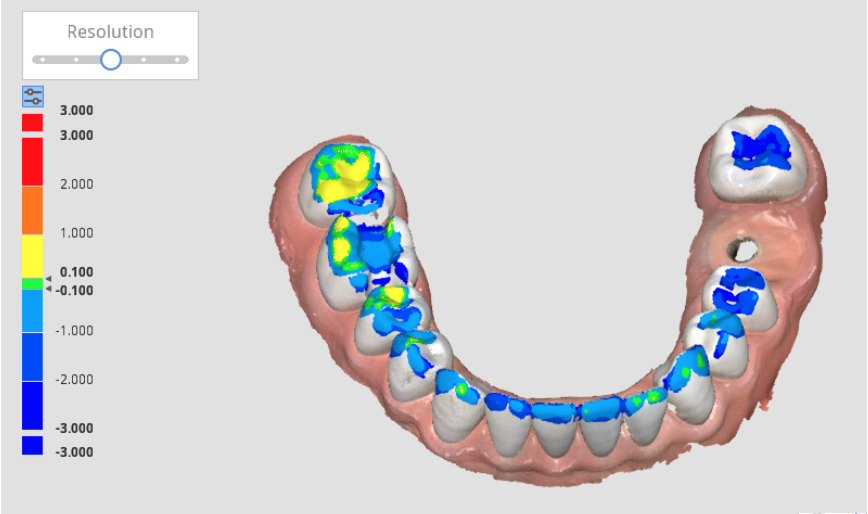

 해상도

• 컬러맵의 세분화 단계를 변경합니다. 해상도를 높게 설정할수록, 컬러맵이 여러 단계로 세분화됩니다.

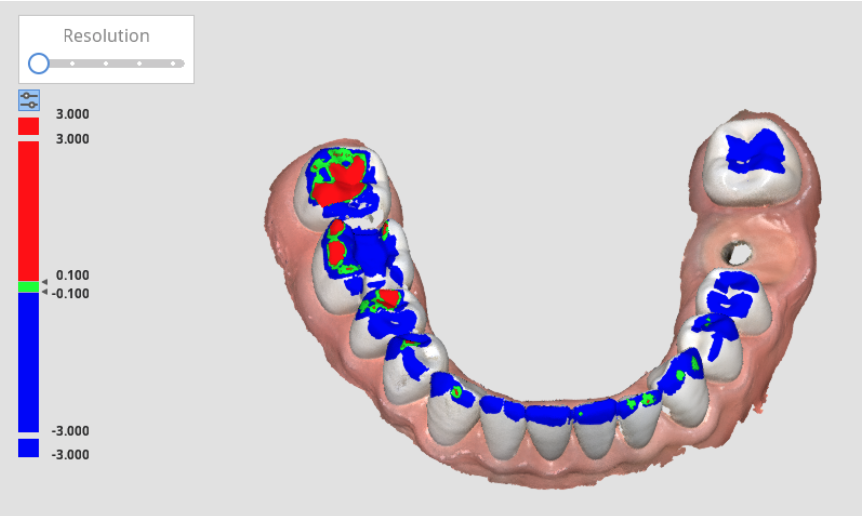

• 해상도: 낮음

• 해상도: 중간

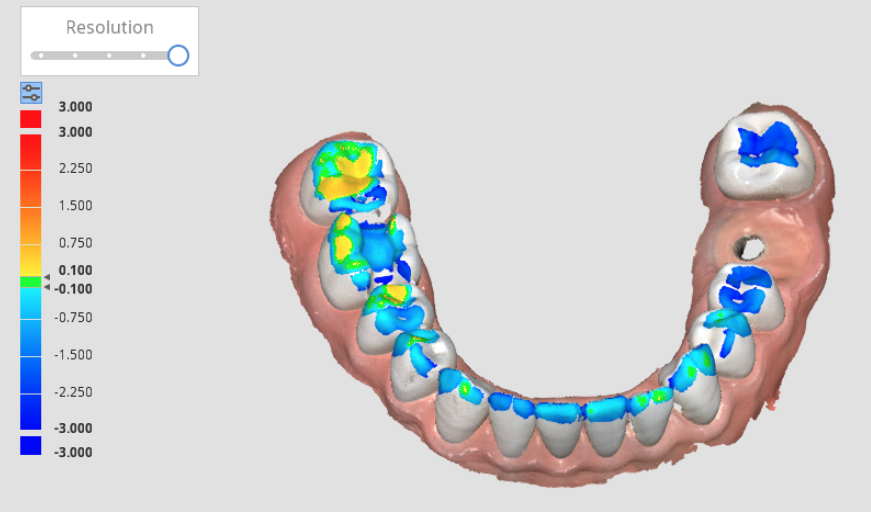

• 해상도: 높음

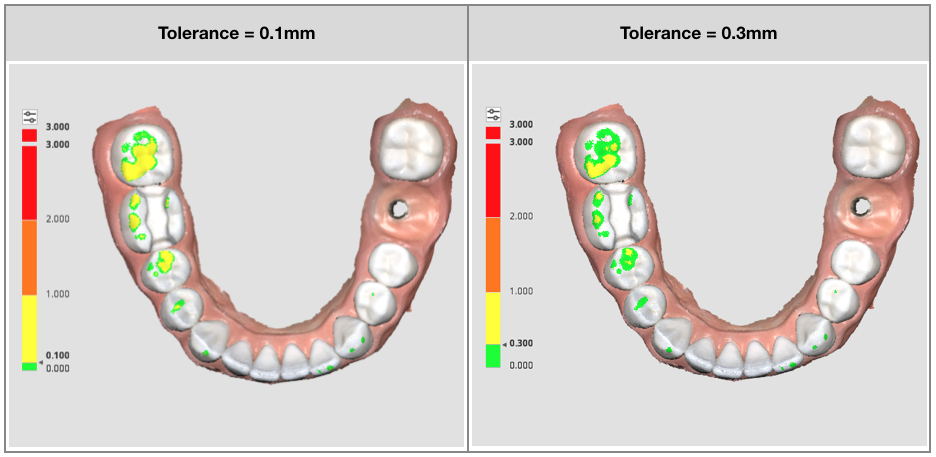

허용 공차

• 허용 공차 내의 교합 영역은 컬러맵에서 초록색으로 표시됩니다.
• 컬러바의 숫자를 더블 클릭하여 범위 값을 변경할 수 있습니다: 컬러바의 최대값 (3.000 ~ 50.000 mm), 허용 공차 최대값 (0.001 ~ 3.000 mm)
• 허용 공차 범위를 늘리면 컬러맵상의 초록색 영역이 증가합니다.

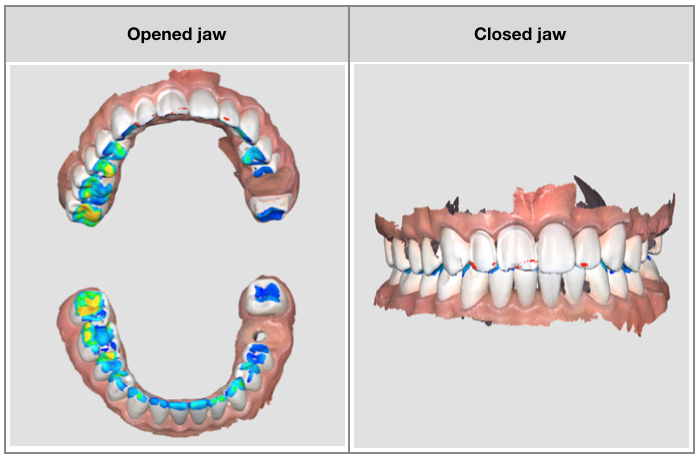

악궁 보기 방법

• "열린 상태"와 "닫힌 상태"를 선택할 수 있습니다.

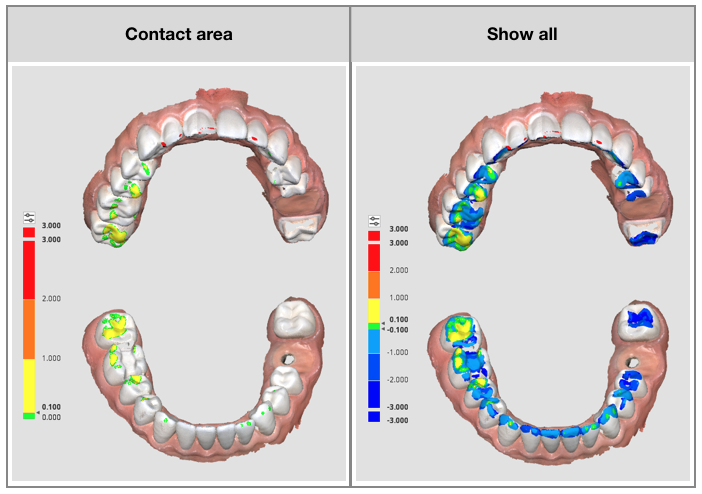

편차 보기 방법

• "모두 보기" 또는 "접촉 영역만 보기" 중 하나를 선택할 수 있습니다.



❏ 편차 수치 확인법

마우스 커서를 컬러맵의 특정 영역으로 이동하면 해당 위치의 편차값를 숫자로 표시합니다.

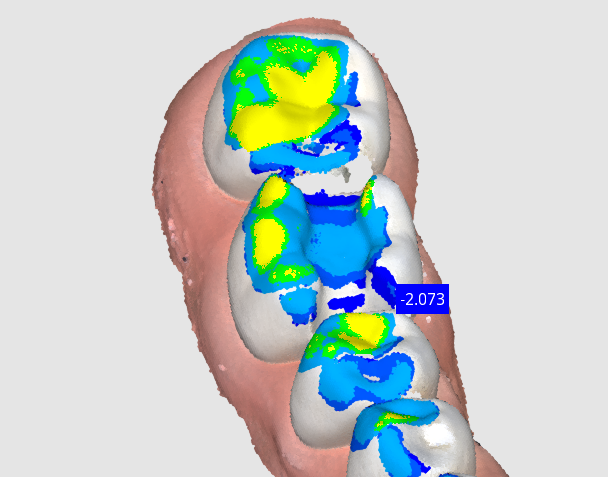

• 간섭이 있는 영역: 푸른색 계열로 표시된 영역 / 음수(-) 편차값

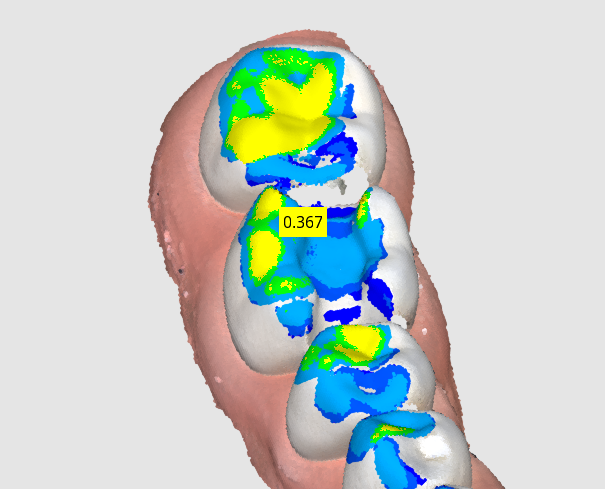

• 간섭이 없는 영역: 붉은 또는 노란색 계열로 표시된 영역 / 양수(+) 편차값
