📖 [Occlusion Analyzer] 개요 모드

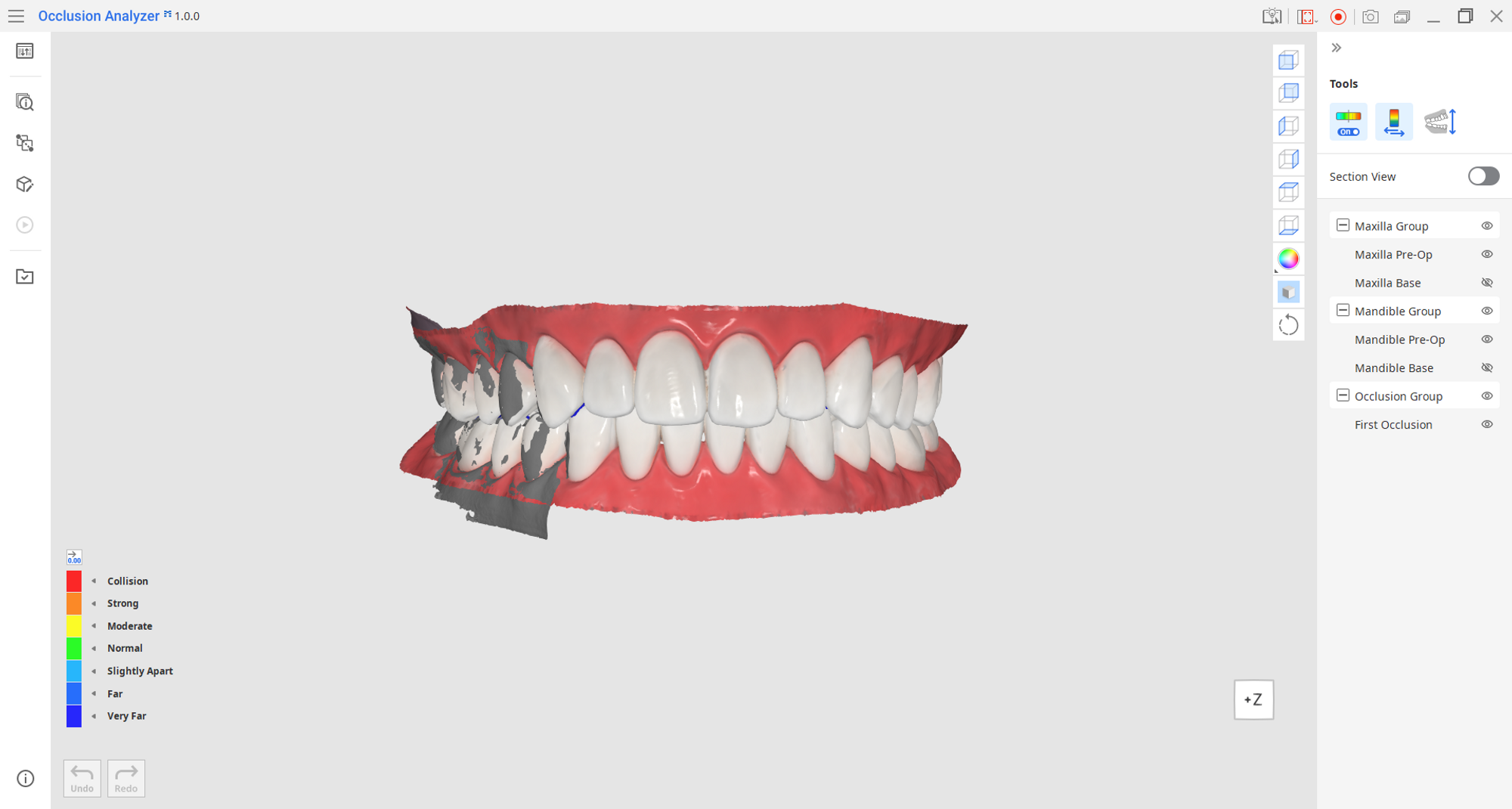

개요 모드에서는 가져온 데이터를 면밀히 검사하고 교합 관계에 대한 보다 자세한 분석을 수행할 수 있는 단면 보기 기능으로 작업할 수 있습니다.

이 모드는 왼쪽 패널에서 다른 모드가 선택되지 않은 경우 기본값으로 시작됩니다.

창 오른쪽에는 교합 분석을 수행하는 데 필요한 모든 주요 기능이 포함된 도구 패널이 있습니다. 특정 제한 사항이 있으면 모든 모드에서 사용할 수 있습니다.

도구

컬러 맵 켜기/끄기

• 컬러 맵을 켜거나 끕니다.

편차 표시 영역 전환

• 모든 데이터와 접촉 영역 간의 편차 표시 스케일을 전환합니다.

보기 전환

• 열린 턱과 닫힌 턱 사이에서 보기를 변경합니다.

단면 뷰

• 단면을 만들고 관리하기 위한 도구를 사용하려면 토글을 켭니다.



컬러 맵 사용 방법

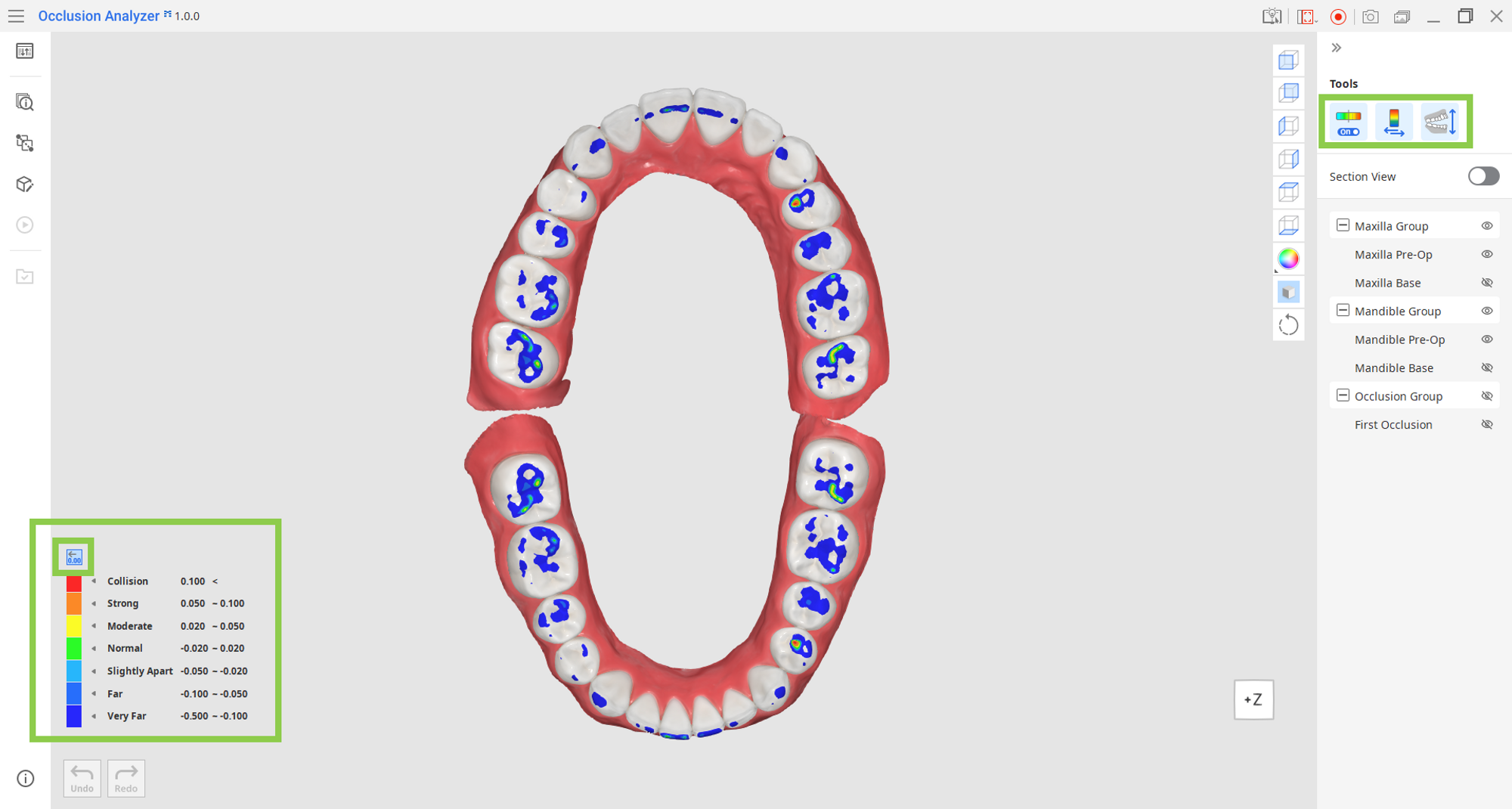

컬러 맵은 기본적으로 켜져 있습니다. 상악과 하악의 접촉 관계를 보여줍니다. 바이트를 분석하는 데 도움이 되는 창의 왼쪽 모서리에 있는 컬러 맵 범례를 참조하십시오. 색상 막대 범례의 상단에 있는 아이콘을 사용하여 확장하고 각 색상에 대한 특정 값 범위를 표시합니다.

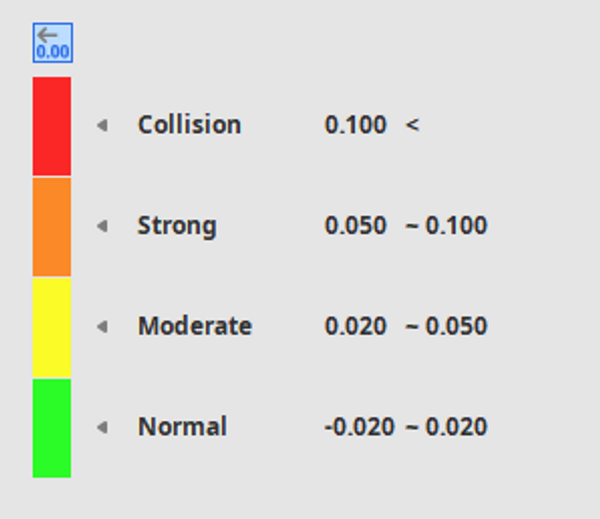

접점 데이터만 보려면 "편차 표시 영역 전환"을 클릭하여 색상 막대가 양수 값으로만 제한합니다.

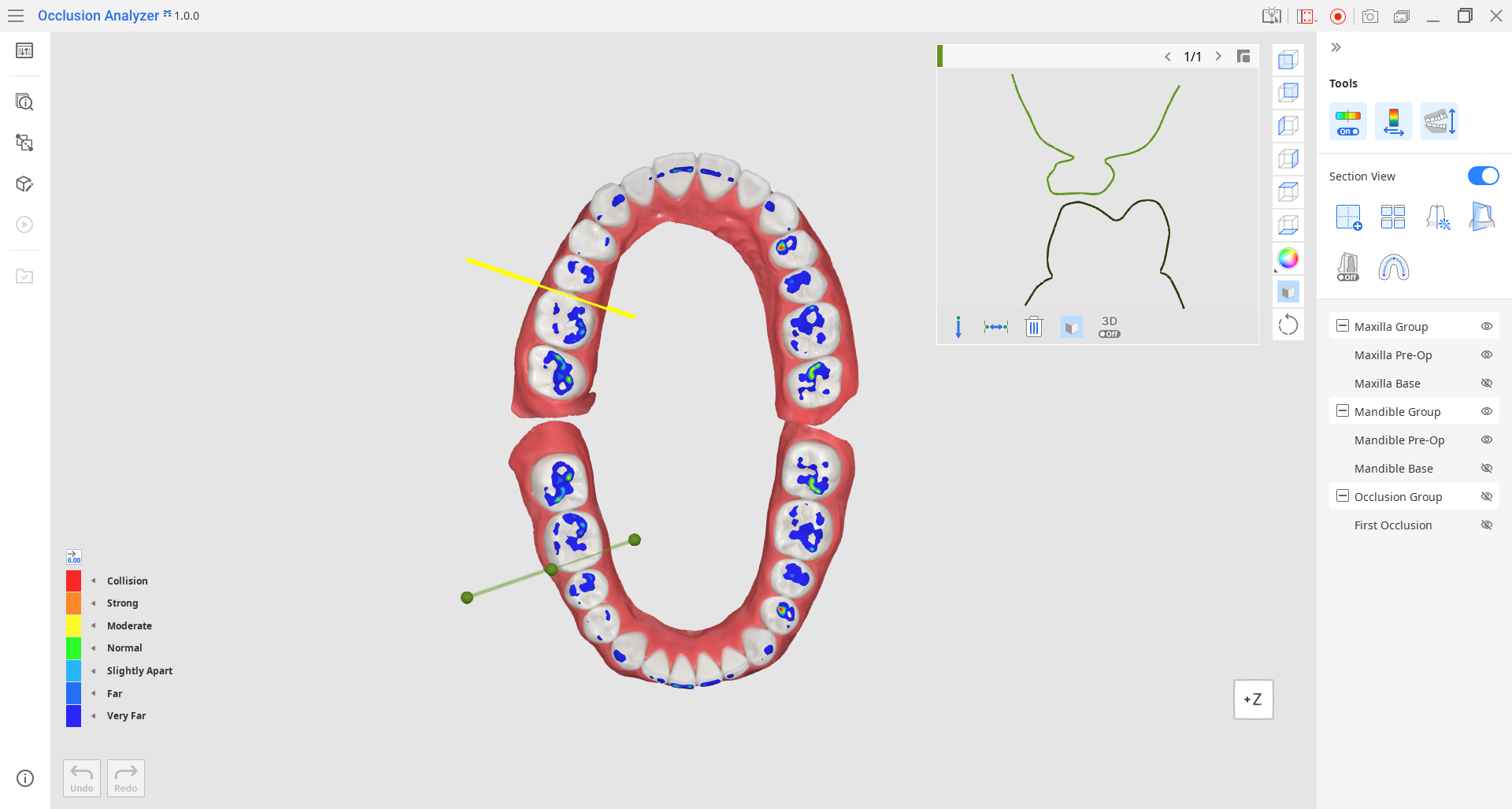

단면 보기로 작업하는 방법

절단면에서 작업하려면 단면 뷰 토글을 켭니다.

도구(단면 뷰)

단면 추가

• 새 단면을 추가합니다.

멀티뷰

• 모든 평면에 대한 단면을 표시합니다.

자동 선택

• 교합 간섭 영역에 단면을 자동 추가합니다.

단면 보기 표시/숨기기

• 단면, 선 및 단면 뷰 창을 표시하거나 숨깁니다.

다이나믹 클리핑

• 단면을 이동하는 동안 실시간으로 횡단면 보기를 표시합니다.

아치 라인 설정

• 아치선을 수동으로 만들거나 조정합니다.

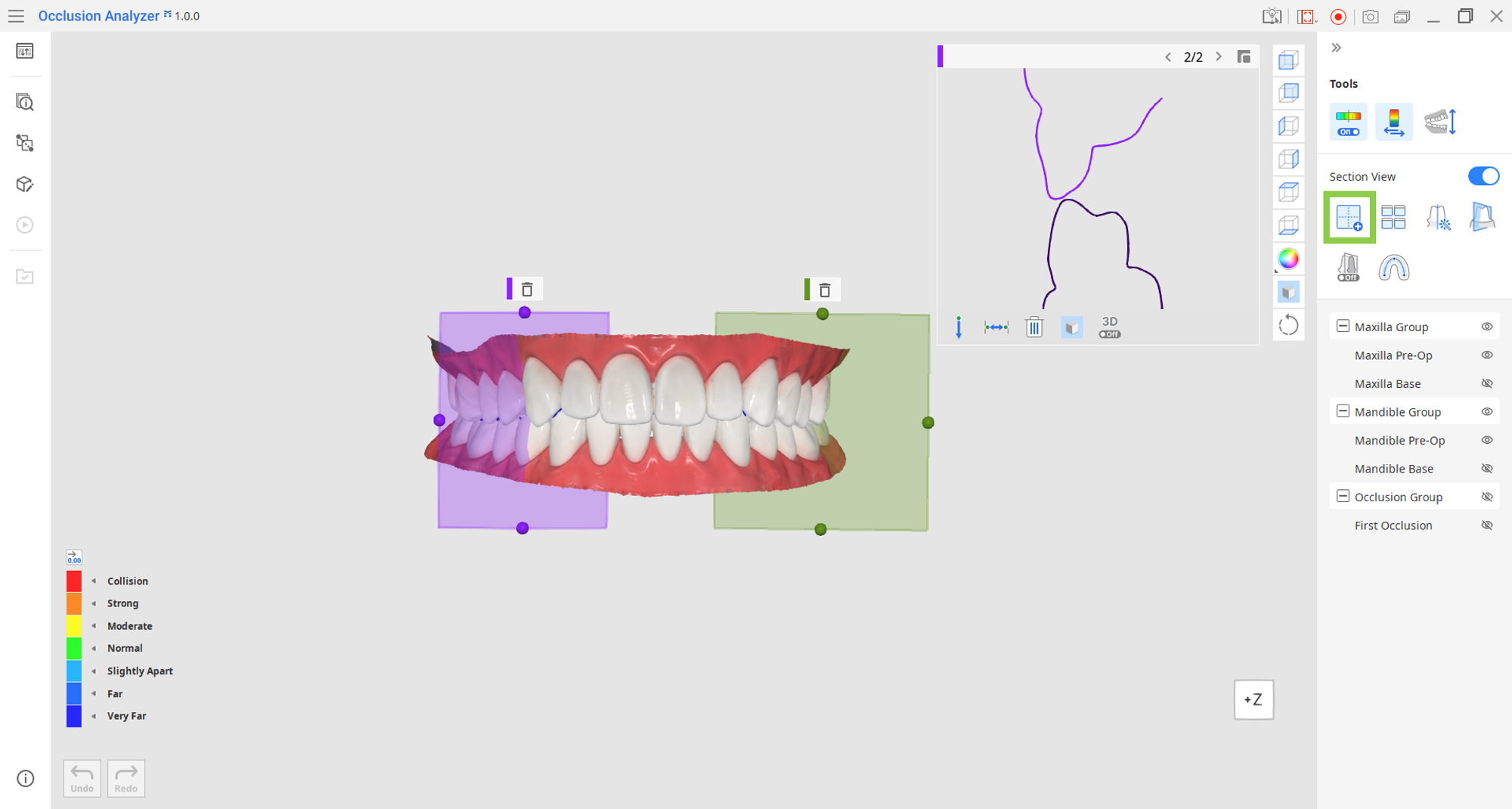

1. "단면 평면 추가"를 사용하여 관심 있는 데이터 영역에 새 단면을 만듭니다.

• 최대 4개의 단면을 만들 수 있습니다.
• 필요한 경우 각 단면을 클릭하고 드래그하여 위치를 변경합니다. 평면을 삭제하려면 평면 상단의 휴지통 아이콘을 클릭합니다.

💡교합 간섭 영역에서 평면을 자동으로 생성하는 프로그램에 대해 "자동 섹션"을 사용할 수도 있습니다. "자동 섹션"을 사용하면 이전에 생성된 모든 평면이 삭제됩니다.

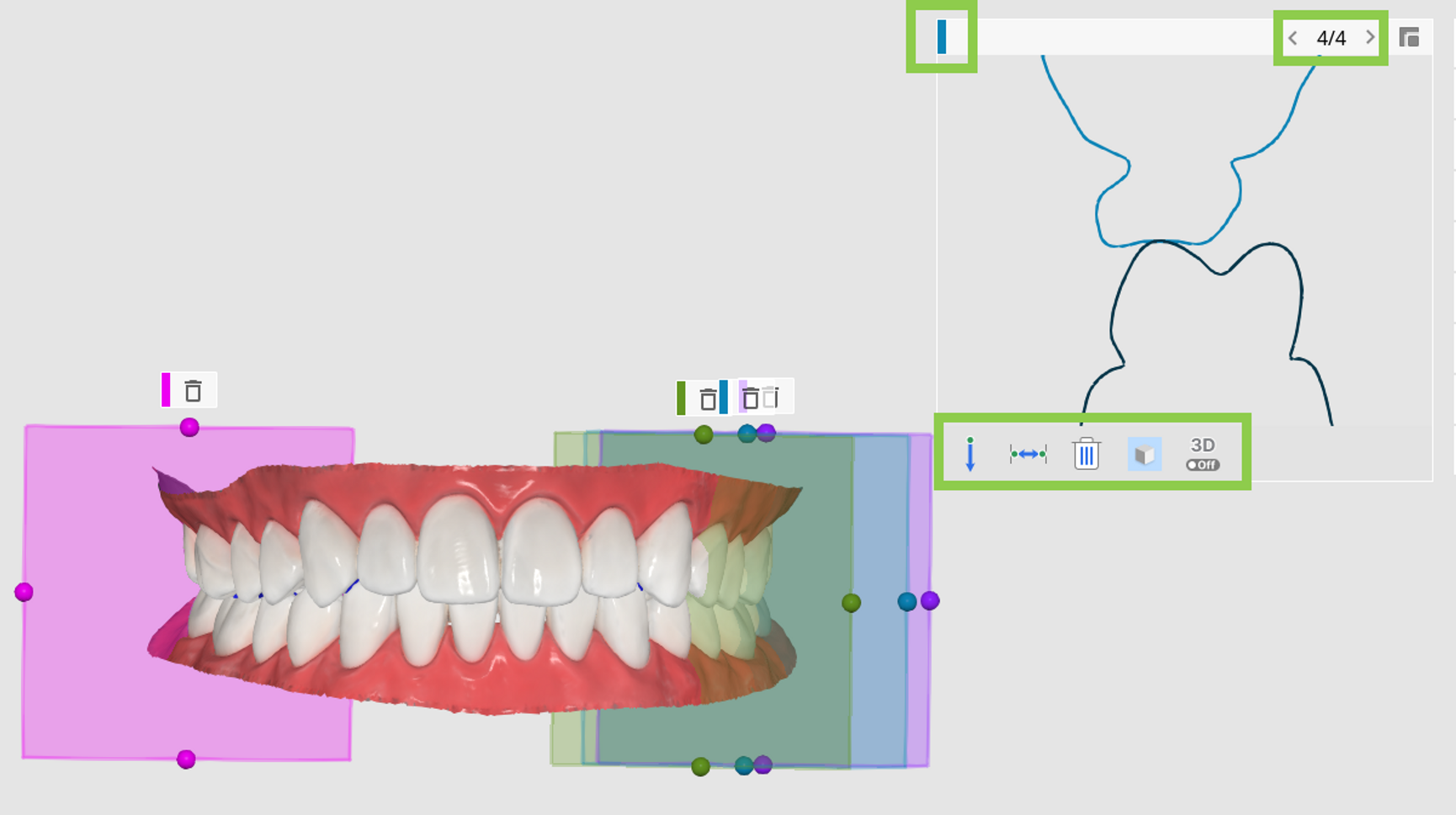

2. 각 단면 평면에는 자체 보기 창이 있습니다.

• 쉽게 식별할 수 있도록 색상으로 구분되어 있습니다.
• 섹션 보기 뷰를 전환하려면 상단의 오른쪽 및 왼쪽 화살표를 사용하십시오.
• 마우스 휠을 사용하여 보기를 확대합니다.

단면도 창에는 5가지 도구가 제공됩니다.

한 점으로 거리 측정	인접한 3D 데이터 또는 선까지의 최단 거리를 측정합니다.
두 지점으로 거리 측정	두 점 사이의 거리를 측정합니다.
측정 결과 삭제	측정 결과를 클릭하여 삭제합니다.
그리드(mm)	그리드를 표시하거나 숨깁니다.
3D 보기	단면도를 3D로 표시합니다.

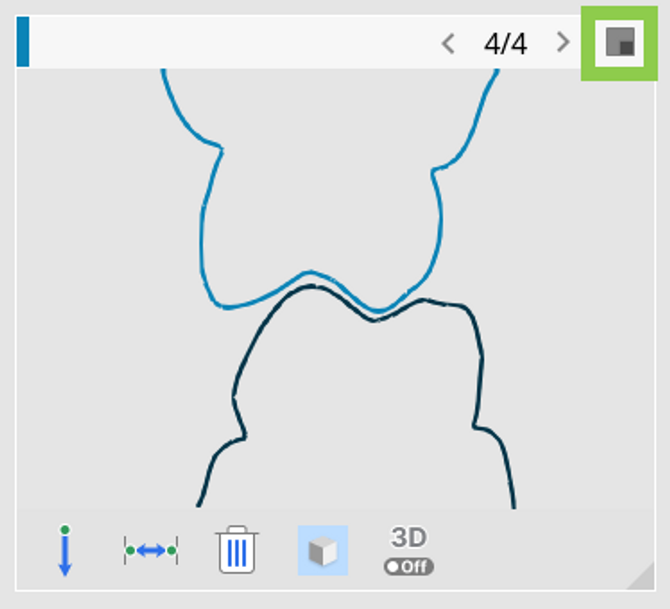

기본적으로 단면도 창의 위치와 크기는 고정되어 있습니다. 오른쪽 상단 모서리를 클릭하여 이동 및 크기 조정을 활성화합니다. 다시 클릭하면 기본 상태로 돌아갑니다.

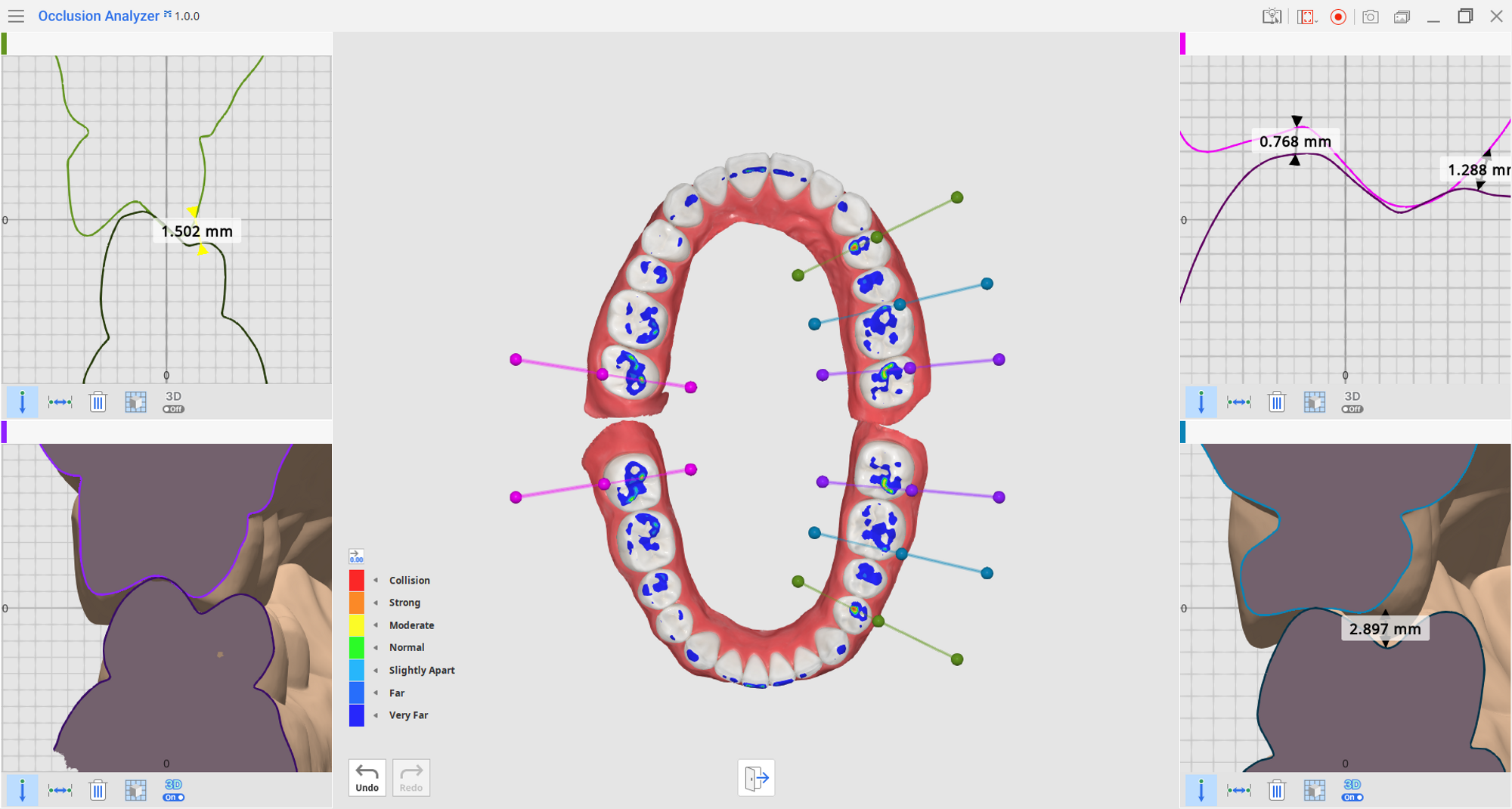

3. 생성된 모든 평면에 대한 단면 보기를 비교하려면 "Multi-View" 기능을 사용하십시오.

4. 단면선을 표시하려면 "단면 보기 표시/숨기기" 아이콘을 한 번 클릭합니다. 그런 다음 다시 클릭하여 단면 보기 창, 단면 평면 및 선을 숨깁니다. 이 기능을 사용하여 다른 모드에서 작업하는 동안 생성된 평면을 보존합니다.

💡섹션 뷰 토글을 끄면 생성된 모든 평면이 삭제됩니다.



"다이나믹 클리핑" 사용 방법

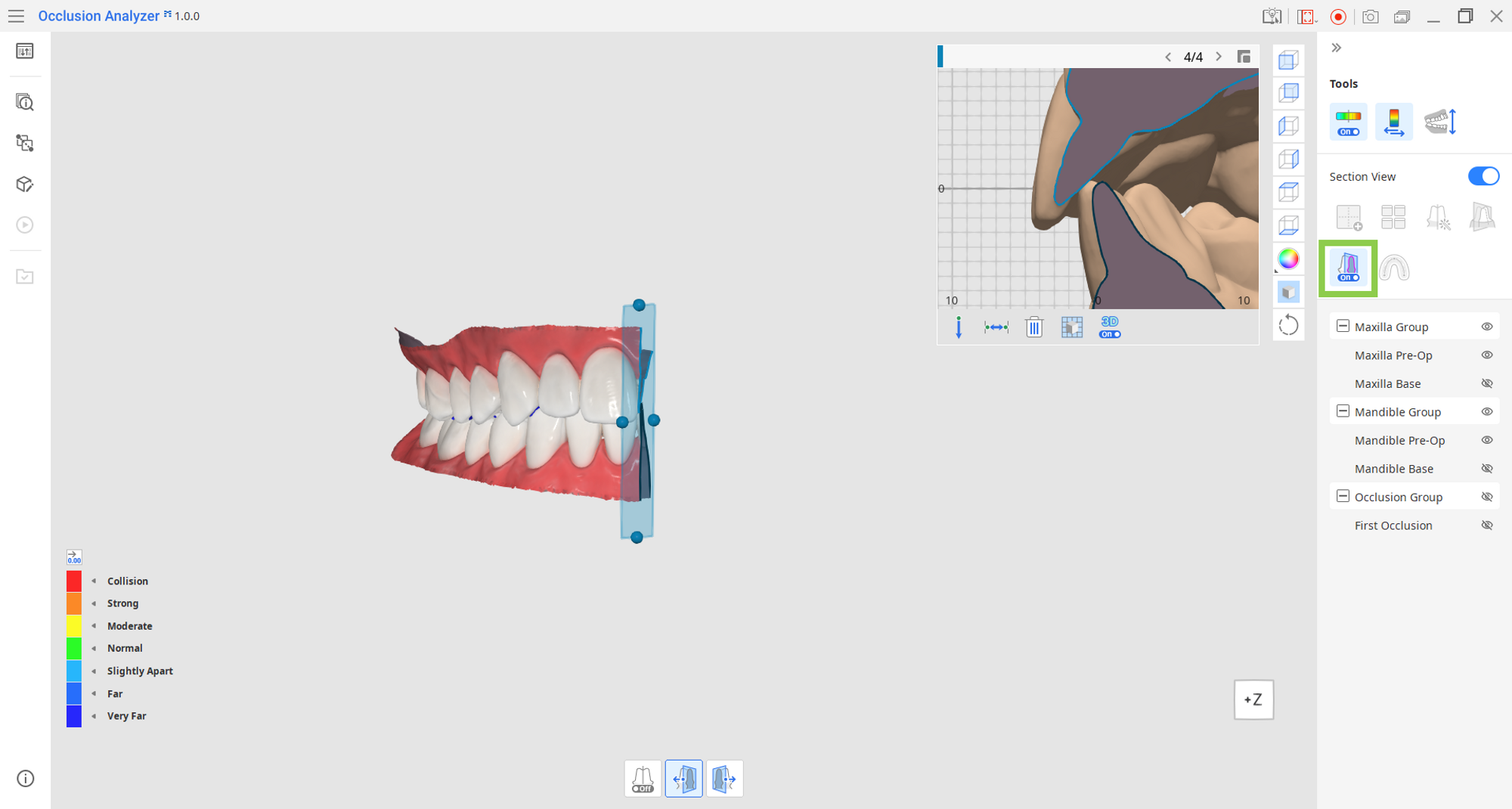

다이나믹 클리핑은 단면 평면을 이동하는 동안 실시간으로 횡단면 보기를 보여줍니다. 평면의 왼쪽 또는 오른쪽에서 데이터를 클립하거나 아치 선을 따라 평면을 이동할 때 클립 방향을 전환하는 자동 방향 지정을 사용할 수 있습니다.

💡평면의 제어점을 사용하여 회전합니다.



도구 상자 (다이나믹 클리핑)

자동 방향

• 단면을 이동할 때 클리핑 방향을 자동 변경합니다.

오른쪽 클리핑

• 평면의 오른쪽에 있는 데이터를 클립하고 왼쪽만 표시합니다.

왼쪽 클리핑

• 평면의 왼쪽에 있는 데이터를 클립하고 오른쪽은 표시합니다.



"아치 라인 설정" 사용 방법

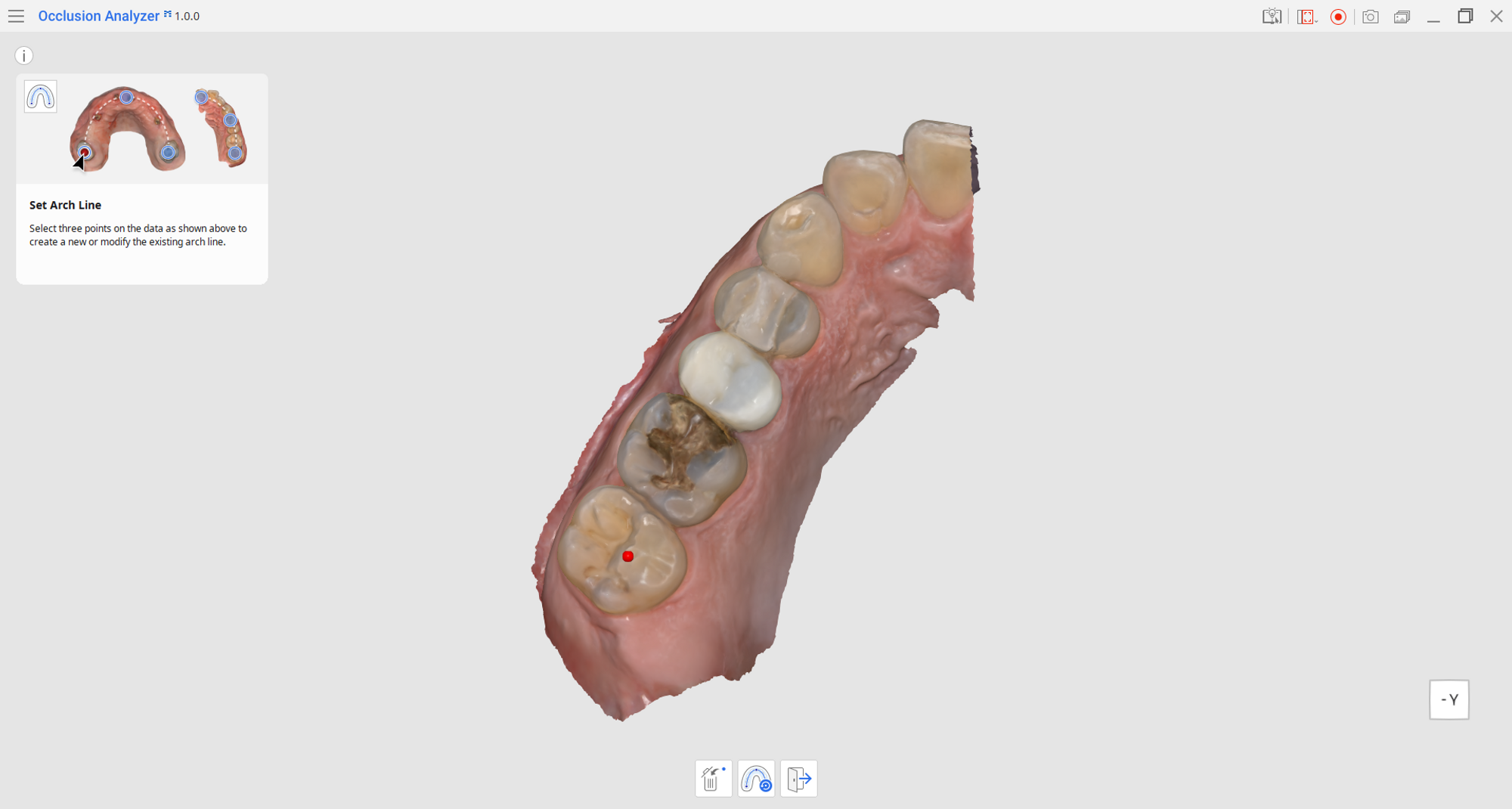

앱에서 작업하려면 프로그램이 데이터에서 아치선을 감지할 수 있어야 합니다. 데이터를 가져올 때 아치 라인이 감지되지 않으면 아치 라인을 설정하라는 메시지가 표시됩니다. 추후 조정도 가능합니다.

⚠️ 상악과 하악 모두 쿼드런트만 스캔 데이터를 사용하는 경우 앱 시작 시 아치 라인을 수동으로 설정하라는 메시지가 표시될 수 있습니다.

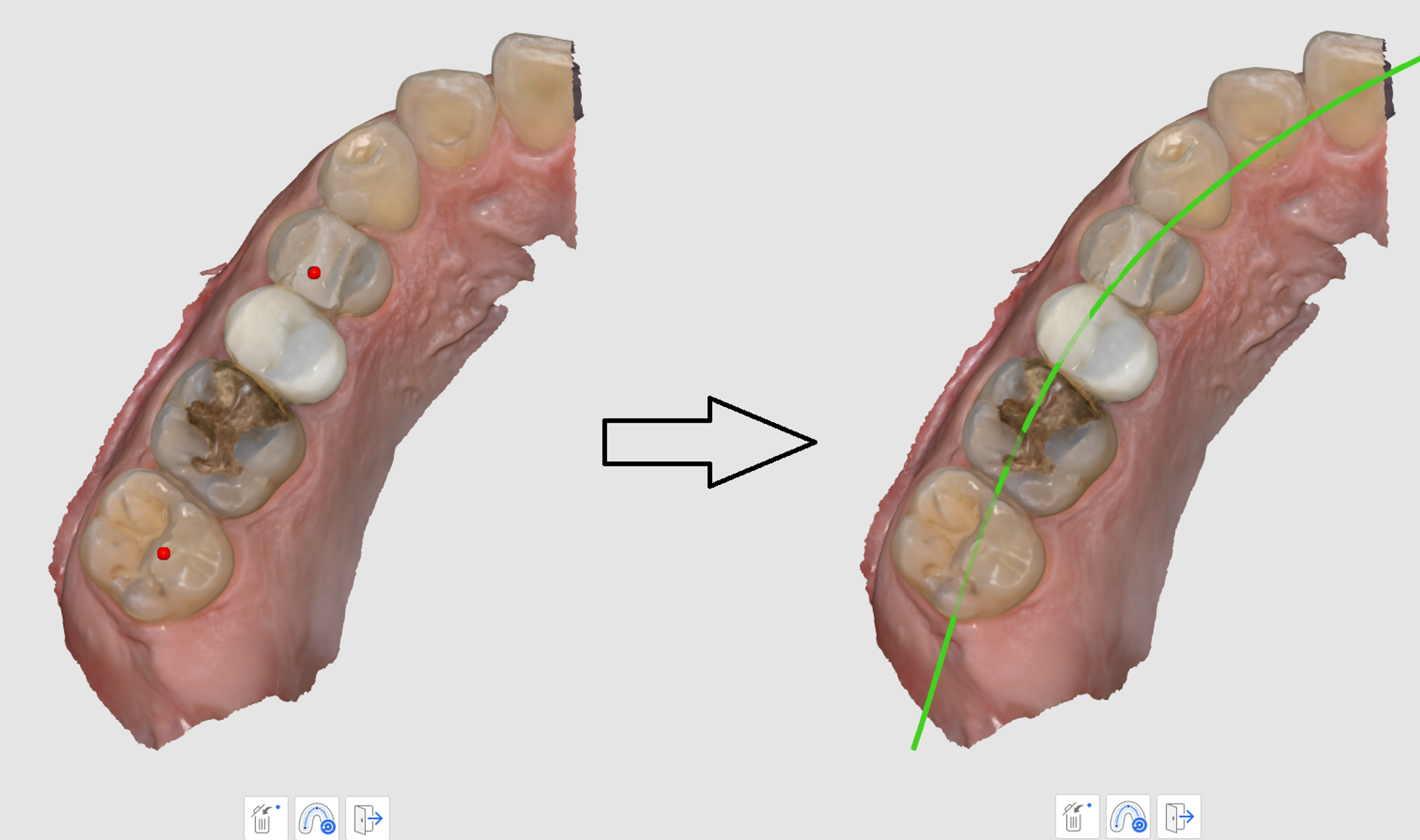

1. 아치 곡률을 따라 데이터에서 세 점을 선택하면 아치 라인이 생성됩니다.

• "마커 포인트 삭제" 기능을 사용하여 선을 수정하기 위해 마지막으로 생성된 포인트를 삭제할 수 있습니다.
• 기존 아치 라인을 조정하는 경우 "재설정"을 사용하여 마지막으로 저장된 아치 라인으로 재설정할 수 있습니다.

2. 완료되면 "종료" 버튼을 클릭합니다. 아치 선이 저장됩니다.



도구 상자(아치선 설정)

마커 포인트 삭제

• 마지막으로 생성된 마커 포인트를 삭제합니다.

초기화

• 이전에 저장한 아치 라인을 복원합니다.

종료

• 이전 단계로 돌아갑니다.
