スキャン中

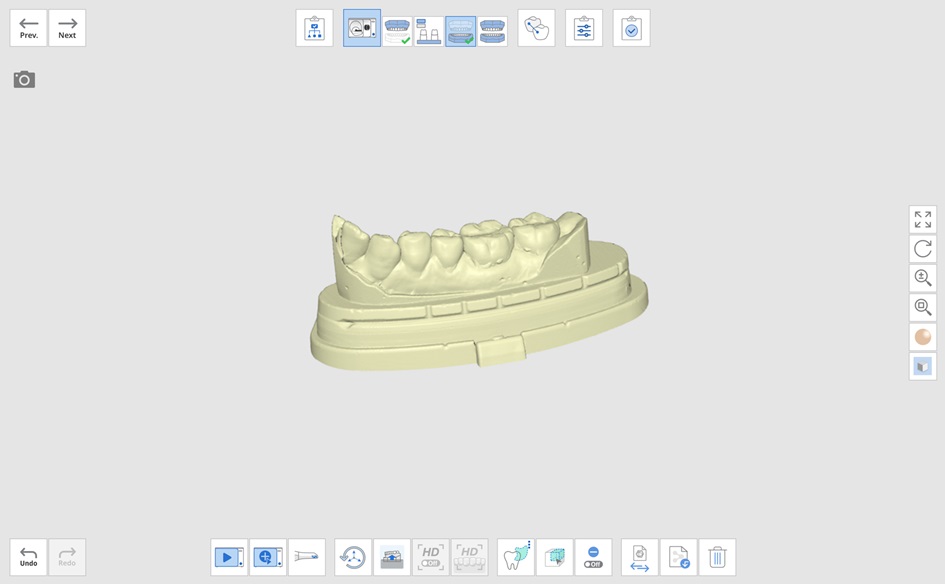

ケースのスキャン方法が設定されると、自動的にスキャン工程に移動します。

スキャン工程は、上顎ベース、下顎ベース、フレキシブルマルチダイ、支台歯（上顎）、支台歯（下顎）等の補完工程で構成されています。

各補完工程の順序は変更可能です。変更された順序は保存され、次回にスキャンする際に適用されます。

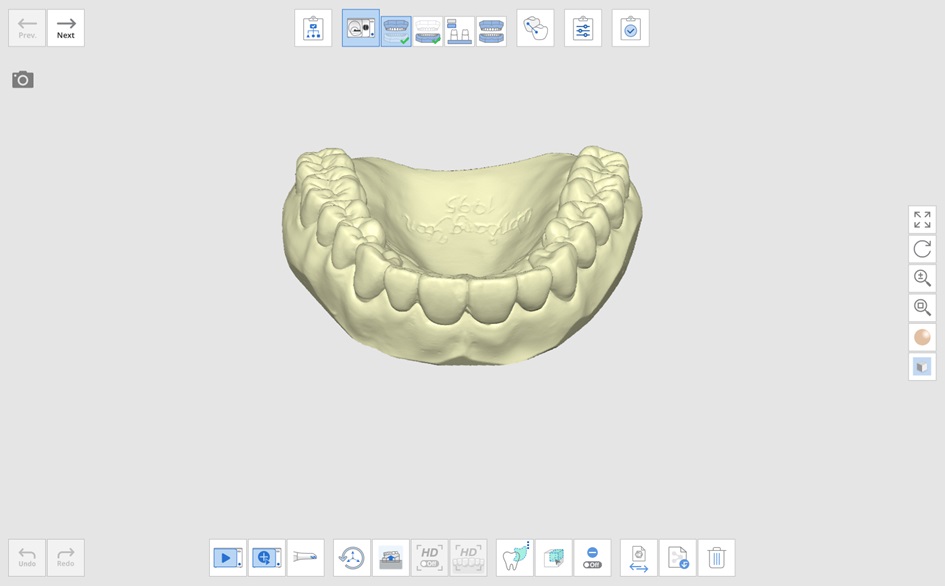

新規スキャン

New Scan-1.jpg

工程アイコン順序のスキャン工程にある各補完工程に対応する項目をスキャンします。

スキャンする前に、模型がカメラに向いていること、およびMedit Link、設計プログラム等のリンクされているすべてのプログラムで設定されているのと同じ咬合器タイプであることを確認します。
スキャナーに模型を配置します。
スキャンプロセスのスキャンパスを選択します。デフォルトのスキャンパスを使用する場合、または設定 > 卓上スキャナー > 追加スキャンで「追加スキャンを自動で実行」オプションがオンになっている場合には、このステップをスキップできます。
下部にある「スキャン」アイコンをクリックします。
スペースキーで、デフォルトでのスキャンが設定されます。設定でMedit Scan for Labsのショートカットキーを設定できます。

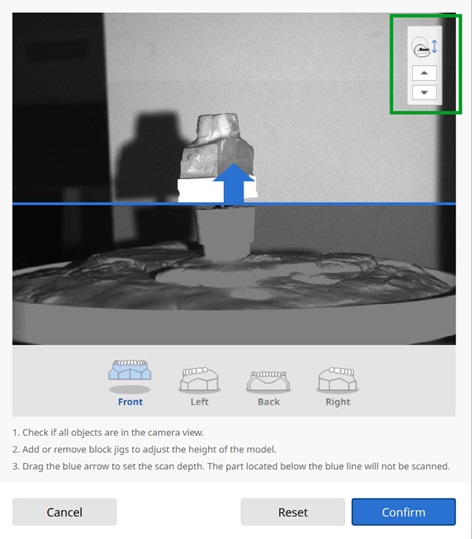

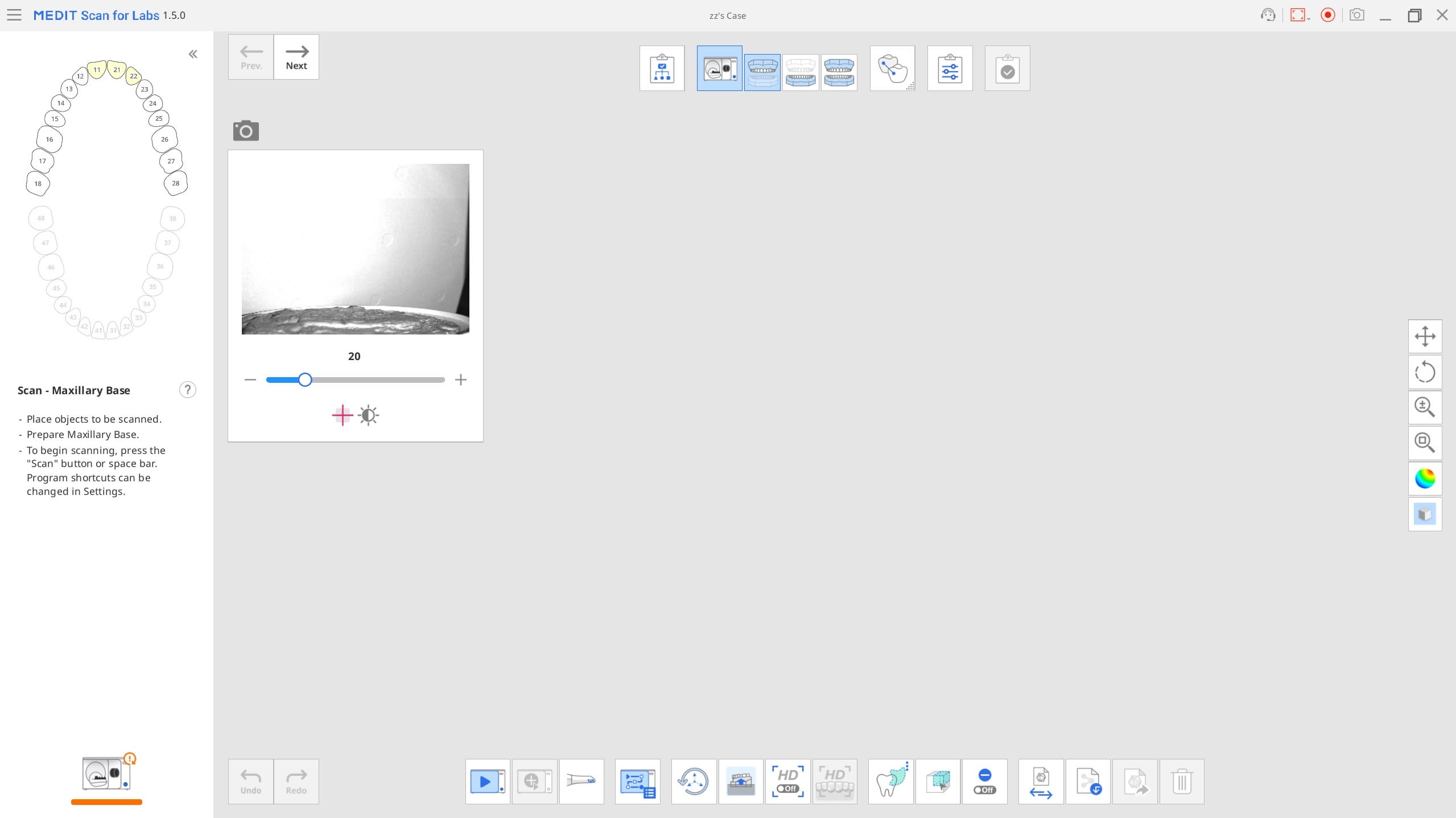

スキャンを開始する前に、スキャン領域を調整するように要求されます。
適切な高さを設定するには青色の線をドラッグして、動かし、「確認」ボタンをクリックします。

模型が全方向でカメラビューに入るように確認してください。

ウィンドウの上部右隅にある上下ボタンをクリックして、スキャナーの軸を調整できます。

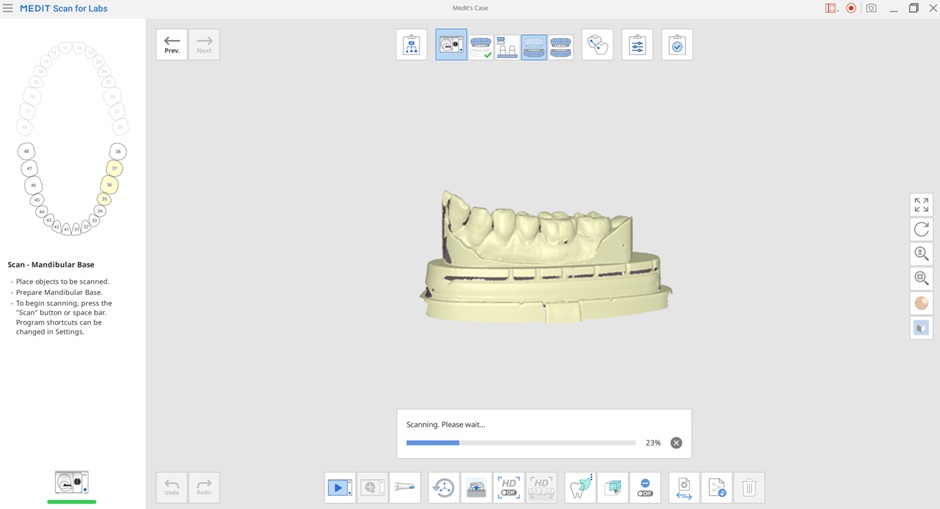

設定されたスキャンパスに沿ってスキャンが開始されます。スキャンが進行中は、スキャナーに触れないでください。完了するには数秒かかります。
データ表示領域の上部左隅にある「次へ」ボタンをクリックし、次のスキャン工程に移動します。

再スキャン

スキャン完了後に下部の「スキャン」アイコンをクリックします。

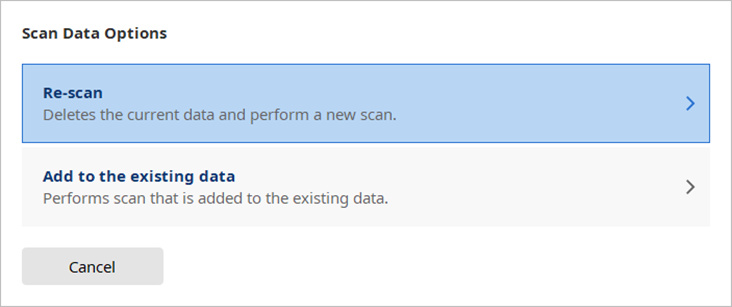

以下のダイアログが表示されます。
「再スキャン」をクリックすると、既存のスキャンデータを削除し、新規スキャンまたは「既存データに追加」を実行し、前回のスキャンデータを削除することなく追加のデータを取得します。

追加スキャン

自動追加スキャン

プログラムは、取得済みデータに基づいて追加スキャンが必要な領域を自動で特定できます。

🔎注意

設定 > 卓上スキャナー> 追加スキャンで「追加スキャンを自動で実行」オプションをオンまたはオフにでき、自動追加スキャンの開始時を設定できます。

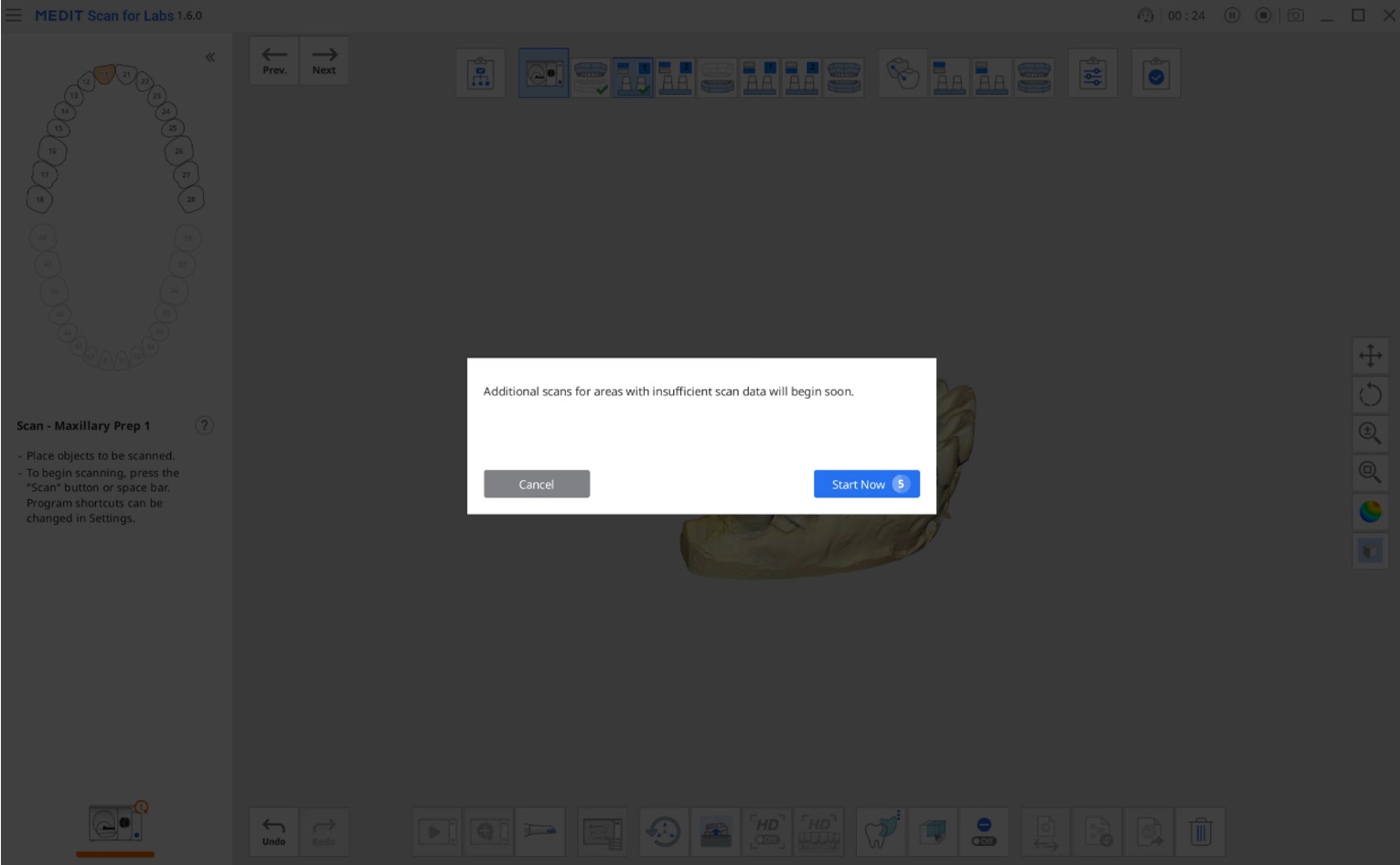

最初のスキャンが完了したら、プログラムは追加スキャンを開始の確認をするようにユーザーに求めます。
「今すぐ開始」をクリックして、自動追加スキャンを開始します。ボタンをクリックしない場合でも、追加スキャンは設定した時間が経過すると開始します。
一部の工程で、上記の1〜3の手順が何度か繰り返されます。
自動での追加スキャンが完了後に、ユーザーはスキャンデータを確認し、スキャンデータがまだ不十分な場合には「スキャン追加」を実行できます。

手動追加スキャン

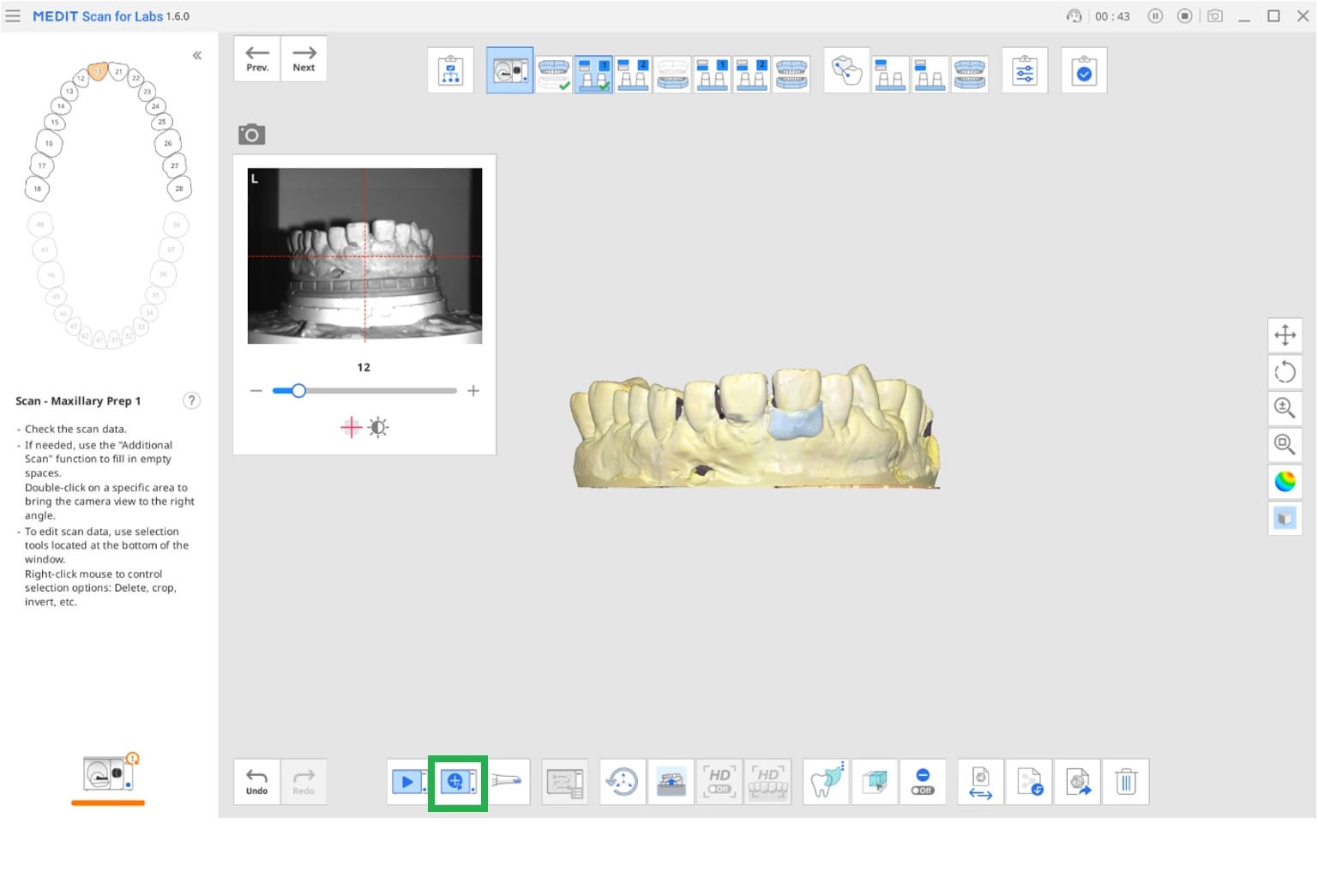

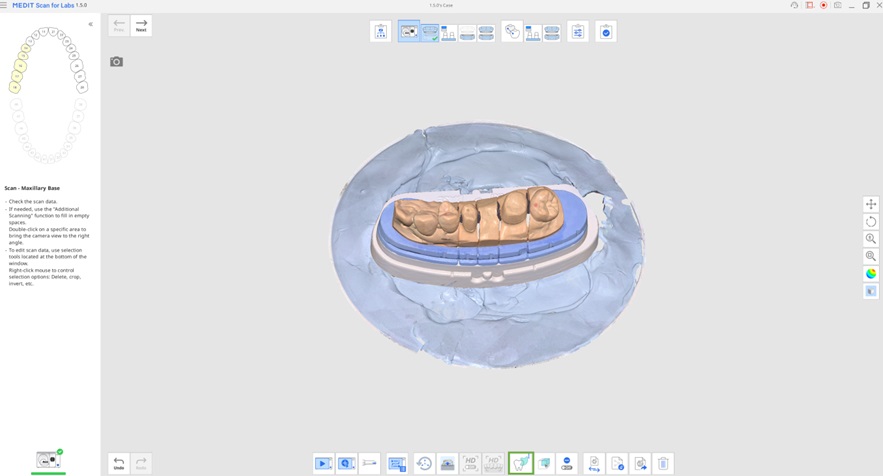

画面下にある「追加スキャン」アイコンを使用して、既存のスキャンデータを入れ替えることなく模型の特定の領域に追加データを取得できます。

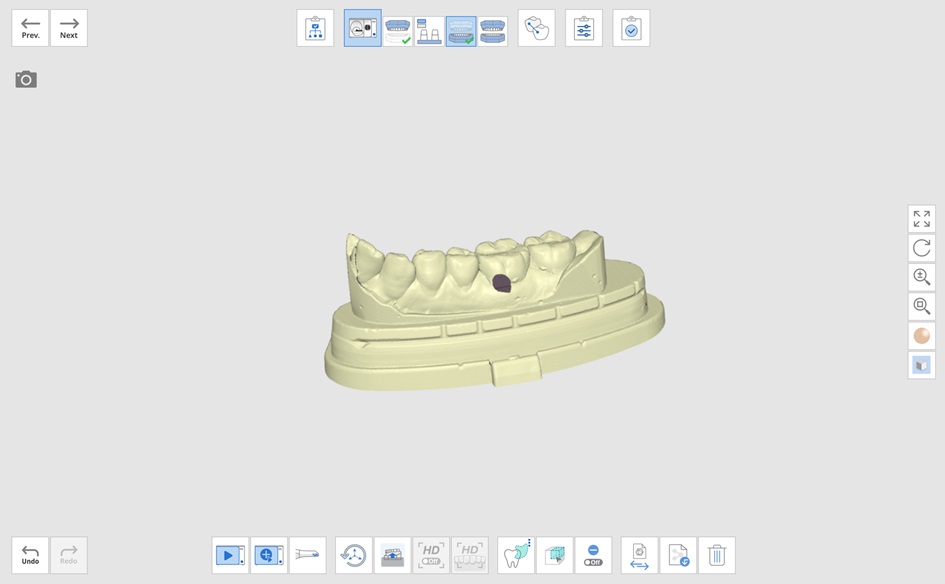

模型を回転させ、前面に欠けている箇所を持ってきます。欠けている箇所をダブルクリックすると、空いている箇所にカメラを向けることができます。
下部にある「追加スキャン」アイコンをクリックします。

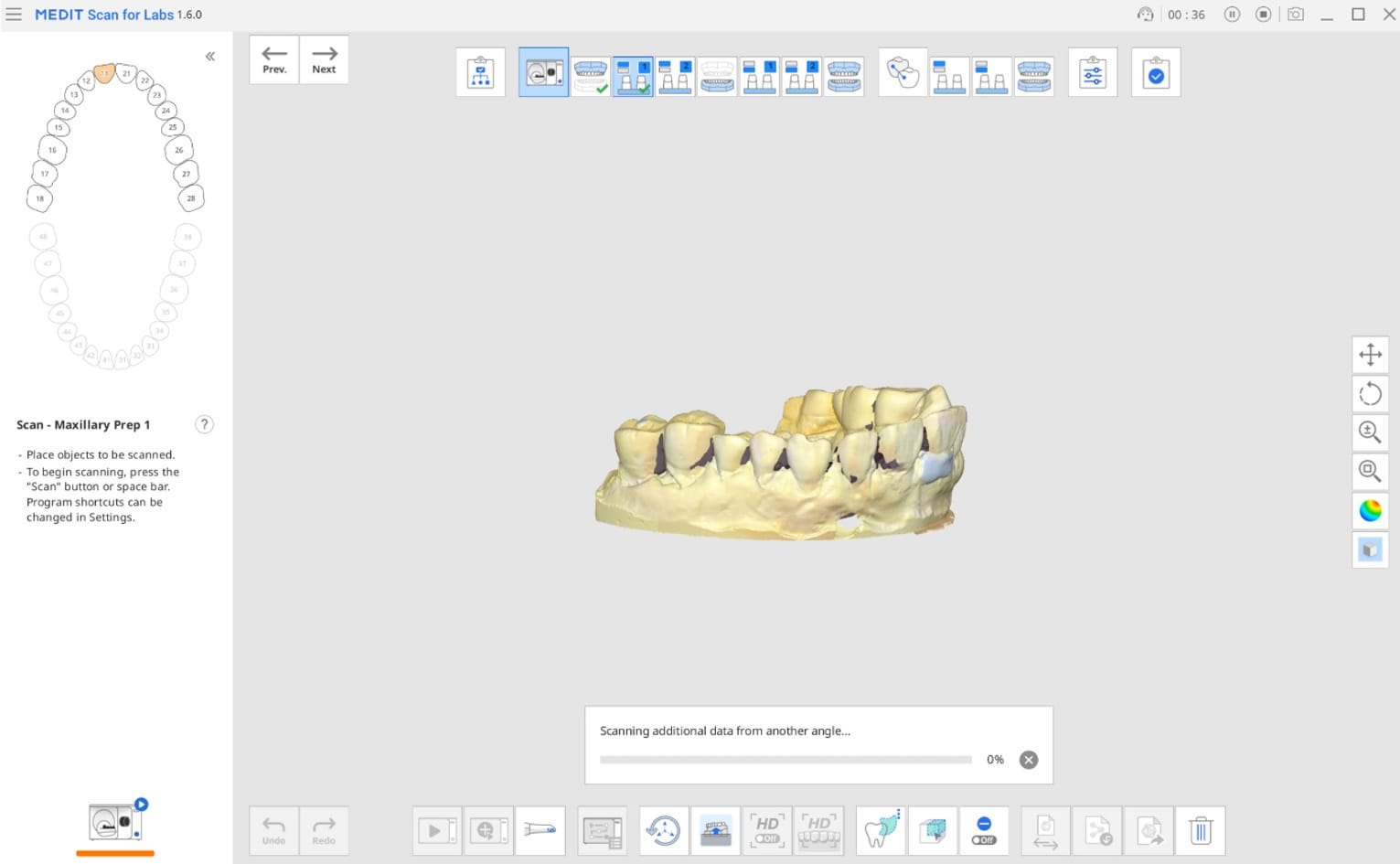

卓上スキャナーが追加のスキャンを取得後に、空いている箇所が充填されます。
模型を回転して、追加スキャン中に「追加スキャン」をクリックすると、次の追加スキャンが予定され、継続的にスキャンできます。

口腔内スキャナーを使用してスキャン

追加スキャンデータを取得するために口腔内スキャナーを使用することもできます。

口腔内スキャナーをコンピュータに接続します。
スキャナーがキャリブレーションされているかどうかを確認するには、スキャナーのステータスをチェックします。
下部の「口腔内スキャナーを使用してスキャン」オプションをクリックします。
空いている箇所にスキャナーの先端を配置し、模型をスキャンします。
空いている箇所は、口腔内スキャナーで追加スキャンを取得後に充填されます。

別のスキャンボディの追加

別の歯にスキャンボディを配置後、追加のスキャンボディスキャンを実行できます。この機能は、十分にスキャンボディがない場合に有用です。

例えば、こちらに4つのスキャンボディが必要なケースがあり、2つのスキャンボディしか使用できない場合。

模型に2つのスキャンボディを配置し、「スキャン」アイコンをクリックします。

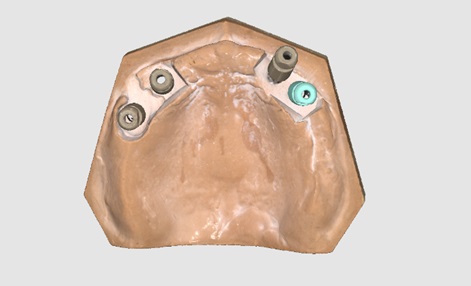

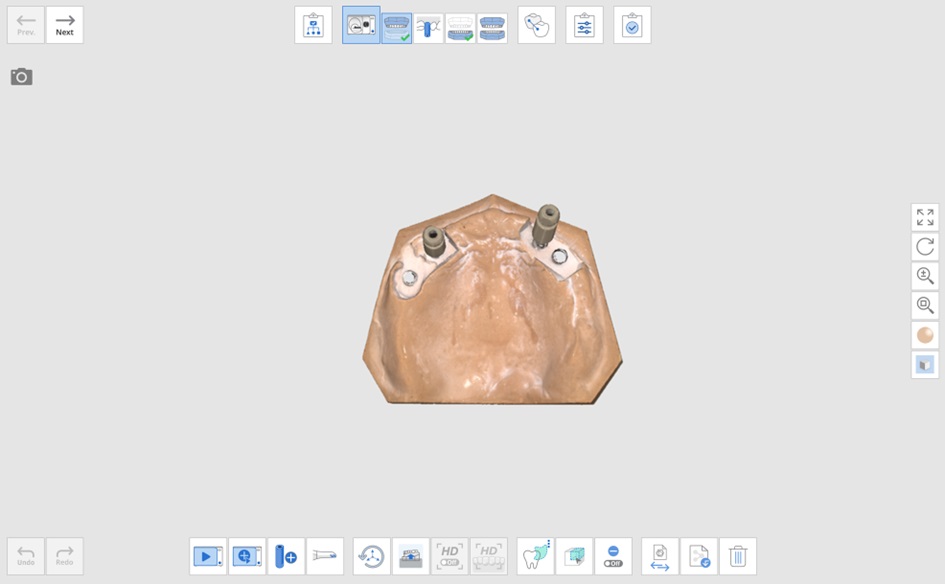

2つのスキャンボディ付きのスキャンデータを取得できます。

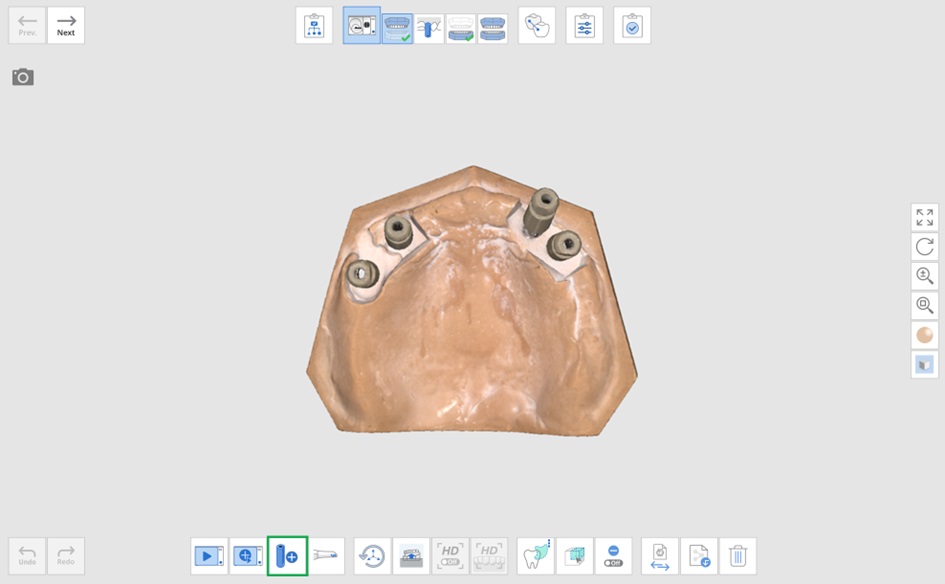

2つのスキャンボディを模型上の他の2つの位置に動かし、「別のスキャンボディを追加」ボタンをクリックします。
プログラムは、既存のデータを完成するために追加のスキャンを実行します。

スキャン工程ツール

	スキャン	スキャンプロセスを開始します。
	追加スキャン	既存のデータを置き換えることなく、模型の特定の領域に追加スキャンを実行できます。
	別のスキャンボディの追加	ベースのスキャンボディの位置を切り替え後に、追加のスキャンボディスキャンを実行します。
	口腔内スキャナーでスキャン	口腔内スキャナーを使用して追加スキャンを実行します。
	スキャンパスを管理	スキャンプロセスのスキャンパスを選択します。既存のものに追加して新規のスキャンパスを登録できます。（T710／T510／T310で利用可能）
	軸の初期化	デフォルト位置にスキャナー軸をリセットします。
	スキャン領域を調整	スキャン深度を調節します。
	HDモード	HDスキャンモードに切替え（*T710／T510／T310で利用可能）
	光沢のある模型用HD	レジンまたはワックス製の光沢のある模型用にHDスキャンモードに切り替えます。（*T710／T510／T310で利用可能）
	手書き選択	データ上の手書き領域を選択します。

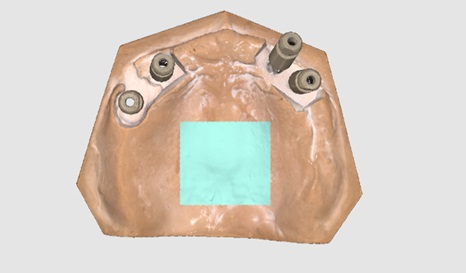

	Box選択	データの長方形領域を選択します。
	島型選択	データをクリックして、残りのデータから切り離したデータを選択します。

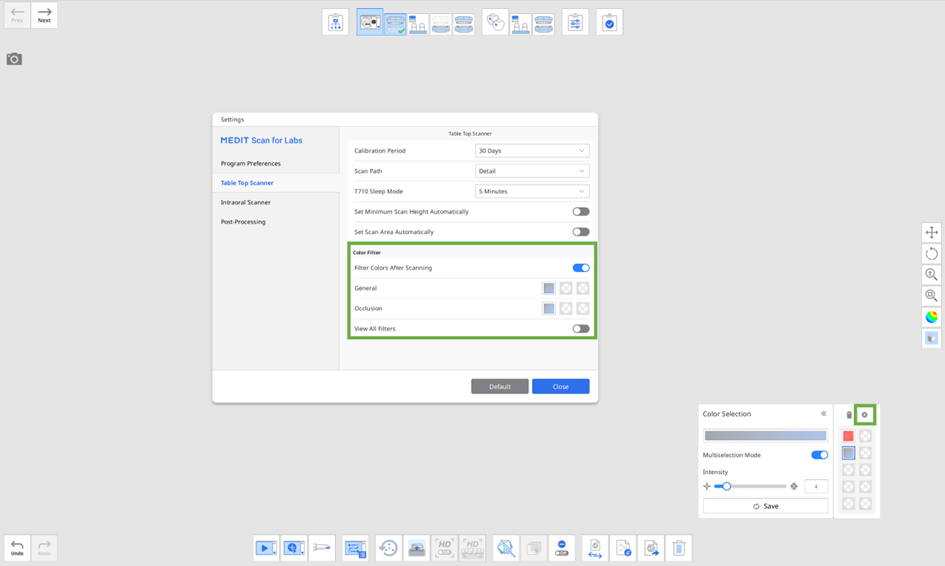

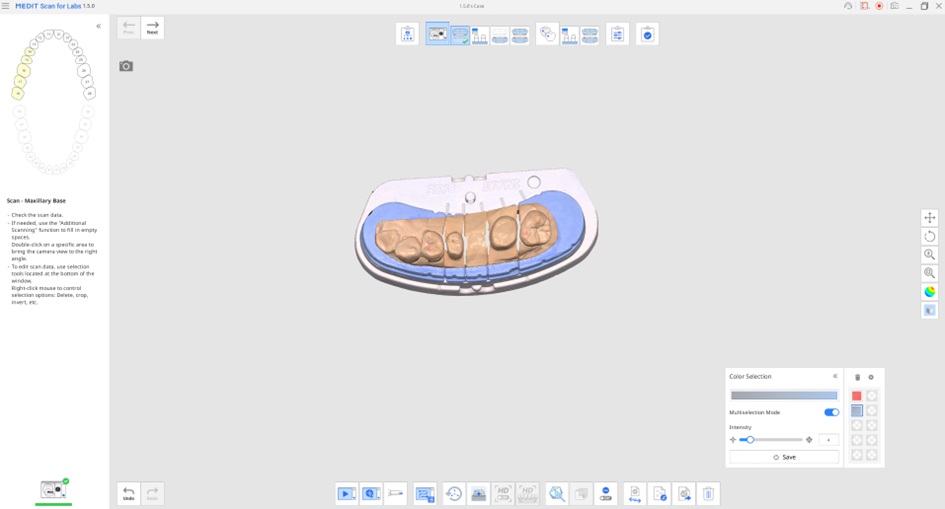

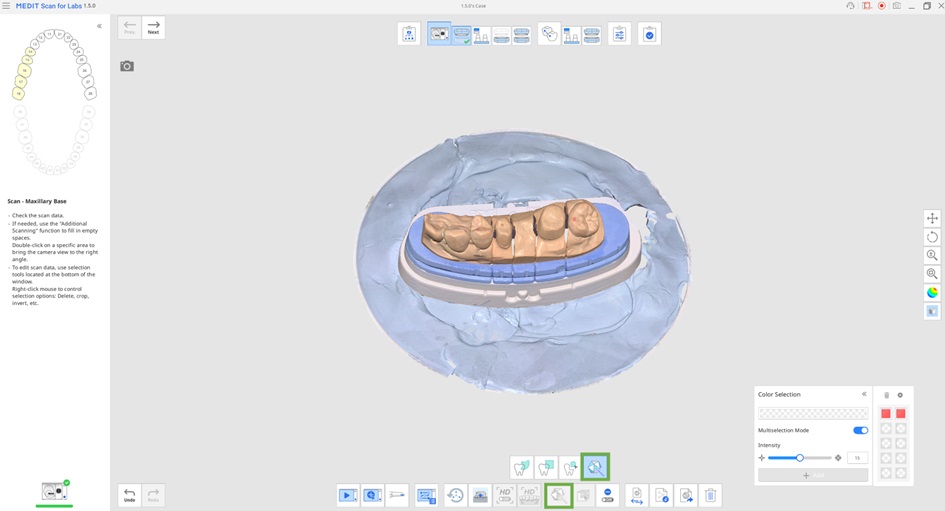

	色選択	スキャンデータの場所をマウスでクリックしながら、同じまたは同じような色のすべての領域を選択します。
	選択モードの切替え	表面選択と選択する量の間のモード選択を切り替えます。
	選択解除モード	オンの場合、領域選択ツールを使用して選択した領域の選択解除ができます。

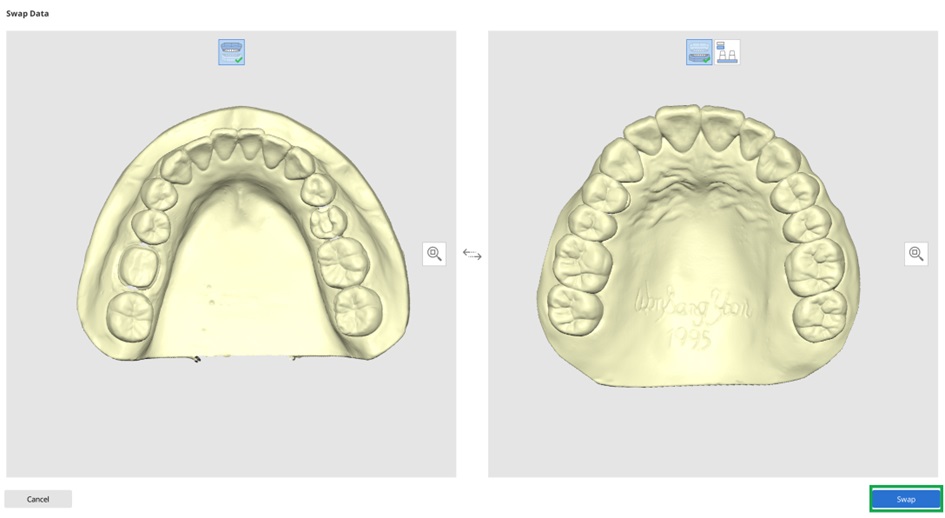

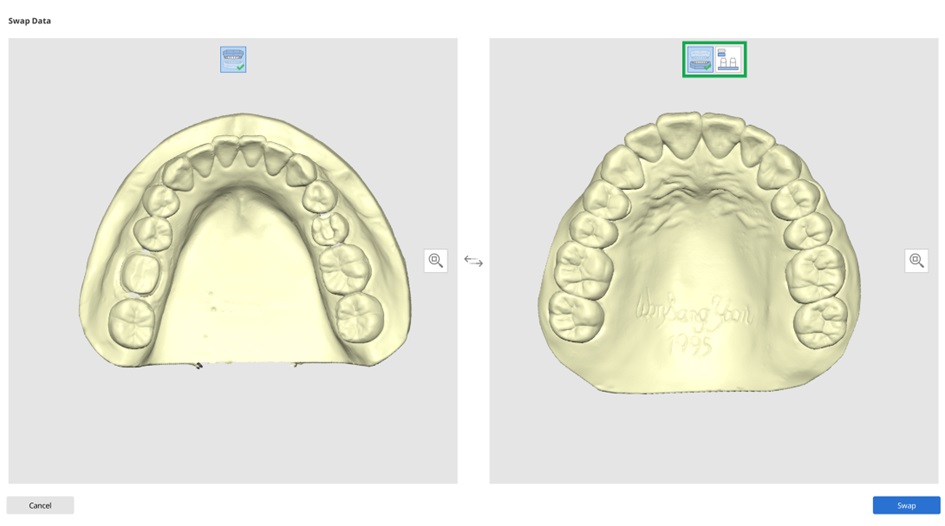

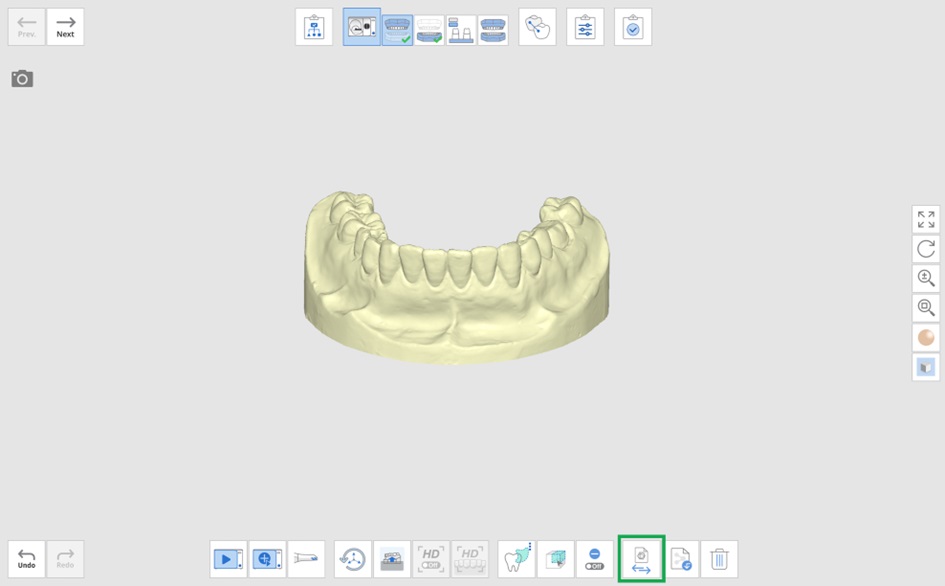

	データの交換	現在の工程データを別の工程データと交換します。

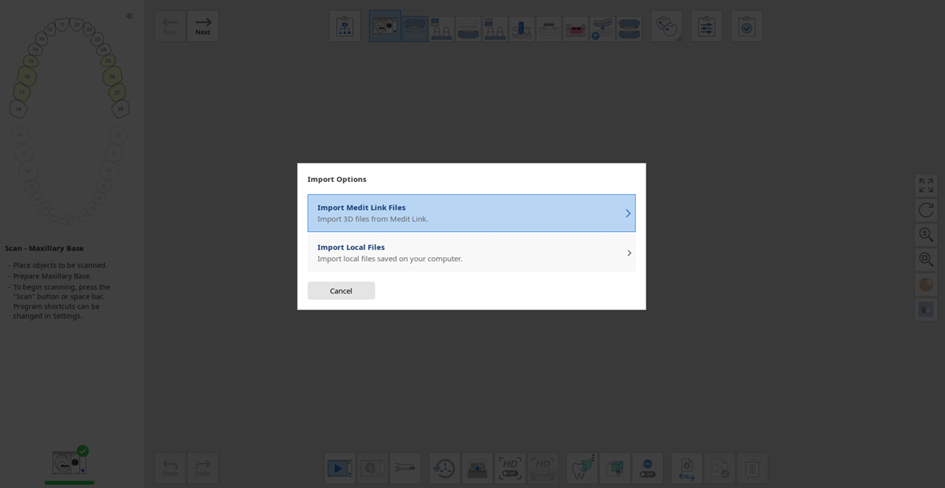

	3Dデータのインポート	Medit LinkまたはローカルPCから3Dデータファイルをインポートします。フレキシブルマルチダイ用のいくつかの3Dデータファイルを一度にインポートできます。

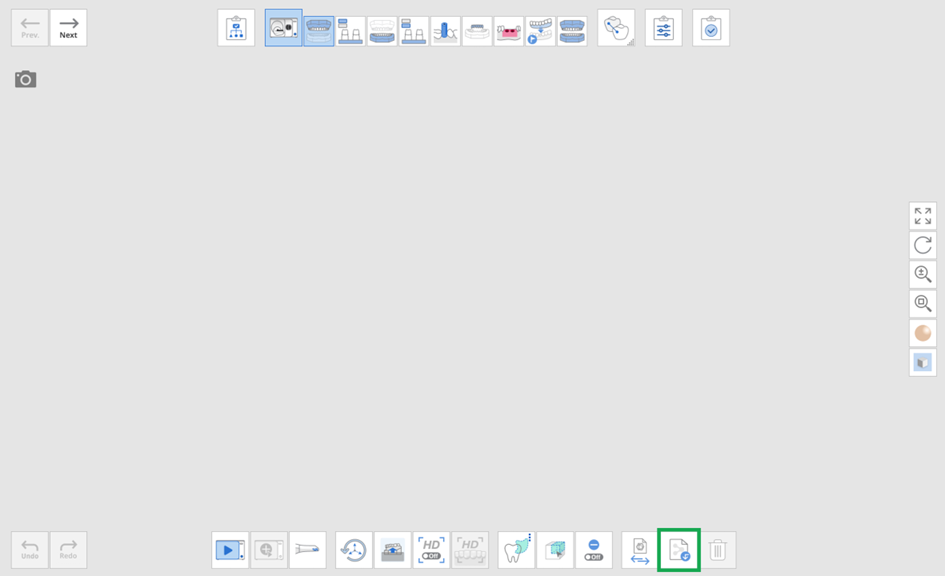

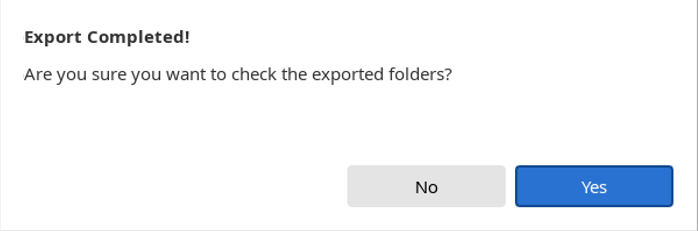

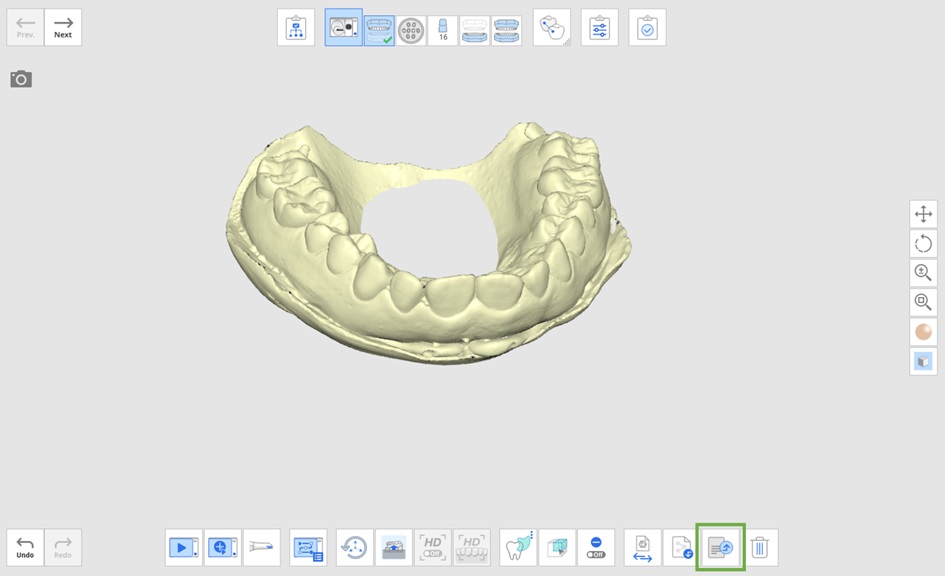

	3Dデータのエクスポート	3DデータファイルをローカルPCにエクスポートします。 .stl、.obj、.plyからファイル形式を選択できます。
	削除	画面上のすべてのデータを削除します。
	元に戻す	前の操作に戻します。
	やり直す	操作をやり直します。

スキャンパス管理

スキャンパスの選択

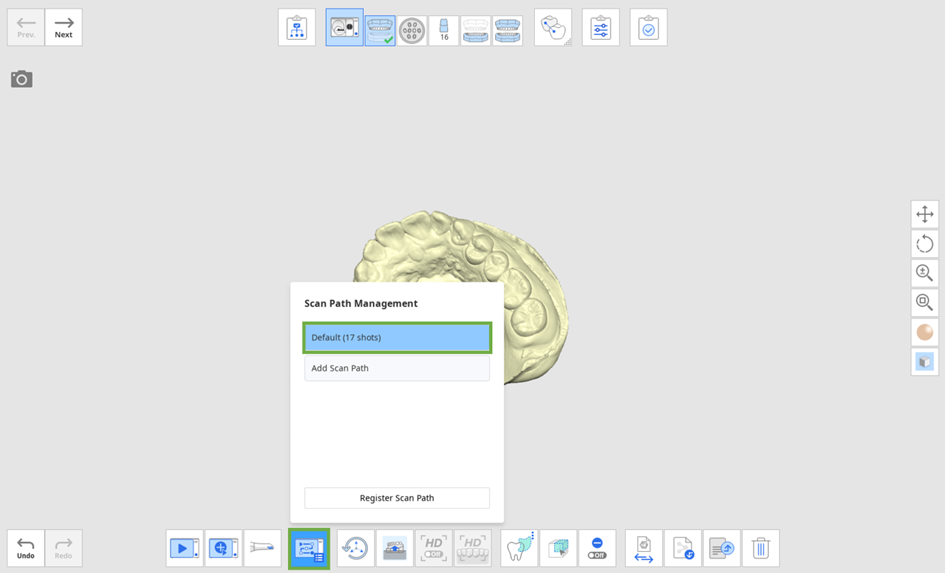

下部にある「スキャンパス選択」アイコンをクリックします。
スキャンパス管理ダイアログのリストからスキャンパスを選択します。
選択したスキャンパスは、スキャングループに適用され、グループをスキャンするために使用されます。

スキャンパス登録

既存のパスを修正して新規のスキャンパスを登録したい場合は、以下の手順に従ってください。

「追加スキャン」アイコンをクリックして、最初のスキャン後のデータ上の空いている箇所を充填します。
「スキャンパス選択」アイコンをクリックします。

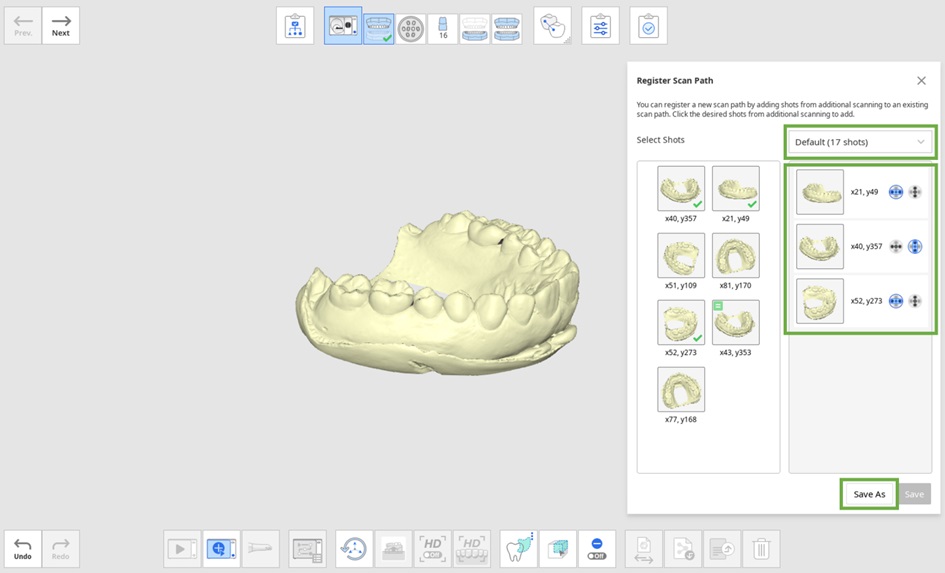

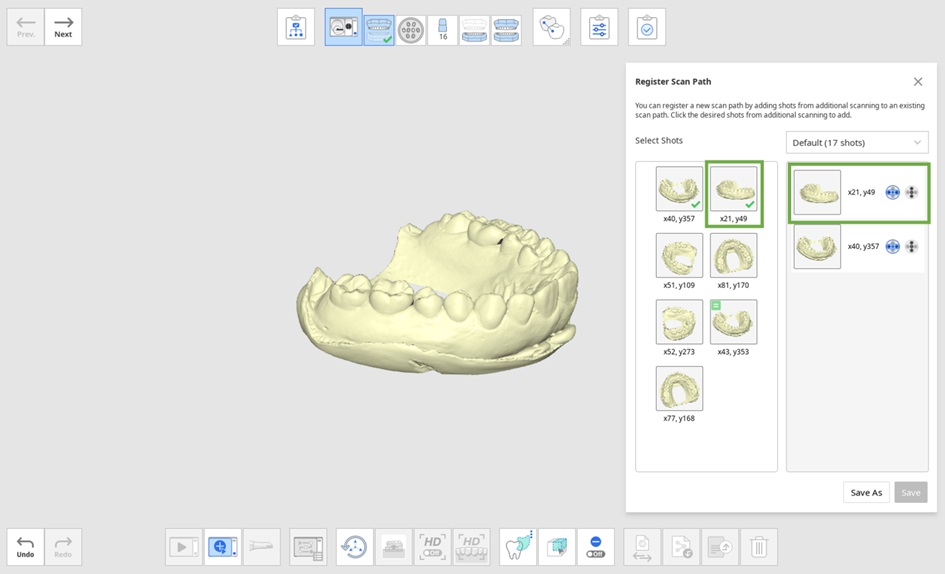

スキャンパス管理ダイアログの「スキャンパス登録」をクリックします。
追加スキャンから追加されたスキャンが左側に表示されます。
「ショットの選択」セクションから希望するスキャンをクリックし、右上部のドロップダウンリストからスキャンパスを選択します。
選択したスキャンは右側のスキャンパスに追加されます。
T710スキャナーを使用している場合、カメラモードを選択できます。
横方向カメラ: スキャン用デフォルトのカメラモード
縦方向カメラ: 歯間のクリアなスキャンデータ用カメラモード
スキャンショットを選択し、スキャンパスに追加後に、「別名で保存」をクリックして、新規スキャンパスを保存します。
下の図のケースでは、3つの追加でのショットが「デフォルト（17ショット）」がスキャンパスに追加されています。

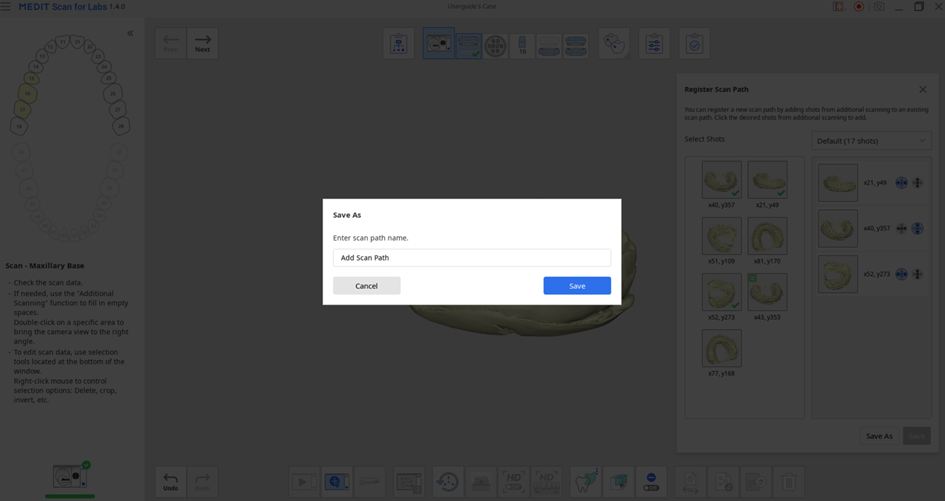

新規スキャンパスの名前を編集し、「保存」をクリックします。

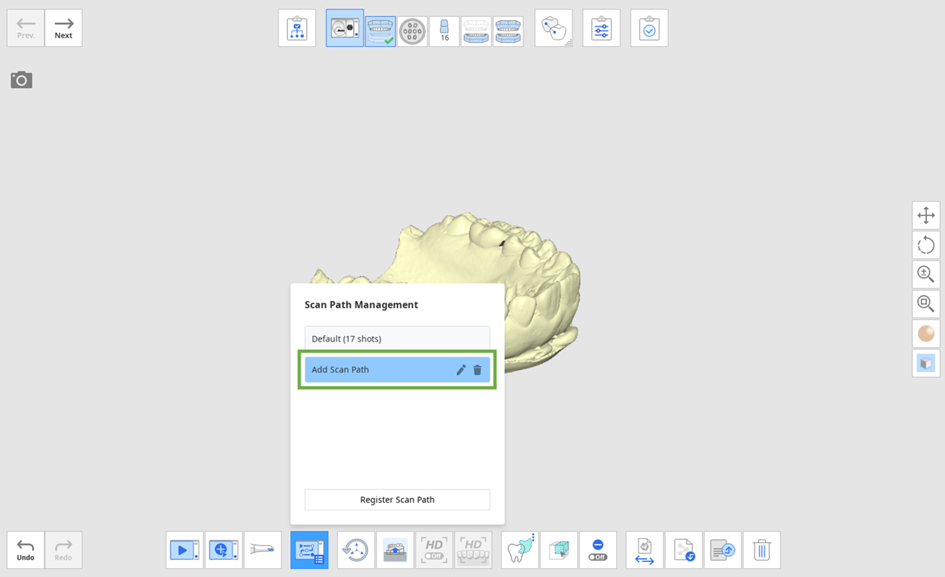

新規スキャンパスは、「スキャンパス管理」ダイアログのリストに追加されます。

領域選択ツール

Medit Scan for Labsは、選択ツールとして3つのタイプを提供しています。

手書き選択	Box選択	島型選択

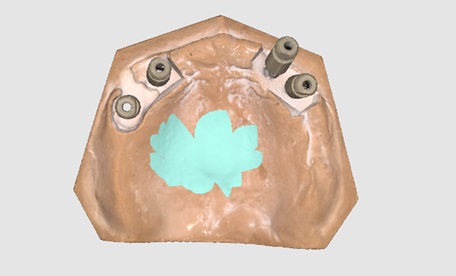

領域選択ツールで領域を選択します。
選択した領域を右クリックし、データをコントロールするオプションを確認します。
以下のオプションから一つを選択します。
- すべて選択: 画面上のすべてのデータを選択します。
- すべて選択解除: データの選択を解除します。
- 反転: 前に選択済み領域を選択解除中に現在、選択していない全領域を選択します。
- トリミング: 選択済み領域を除くすべてをトリミングします。
- 削除: 選択済みデータを削除します。
