スキャンボディライブラリマッチング機能は、狭いインプラント領域や金属スキャンボディの材料などのスキャンがしづらい領域がある場合に便利です。
インプラント治具に固定してスキャンボディをスキャンすることで、インプラントの位置と方向を正確に再現するようにスキャンボディデータをライブラリデータと入れ替えることができます。
以下のツールはスキャンボディライブラリマッチング機能で提供されます。
![]() |
歯番 |
取得ターゲットのデータ用の各歯番を選択できます。
詳細については、リンクされた記事をご参照ください。 |
![]() |
スキャンボディライブラリ |
各歯にライブラリデータを割り当て、ライブラリデータを管理します。 |
![]() |
偏位の表示/非表示 |
カラーマップを使用して整列されたデータ間の誤差を表示または非表示にします。 |
![]() |
手動整列 |
ライブラリデータおよびスキャンデータを手動で揃えることができます。 1または3点を使用してデータを整列できます。 |
新たに追加された「スキャンボディステージへのデータの複製」機能により、上顎/下顎のスキャンステージでスキャンデータを選択し、スキャンボディステージに複製することができます。
詳細については、リンクされた記事をご参照ください。
スキャンボディライブラリマッチングの使用方法
スキャンボディライブラリを割り当てる
スキャンボディデータをスキャンする前に、希望するライブラリを各歯番に割り当てる必要があります。

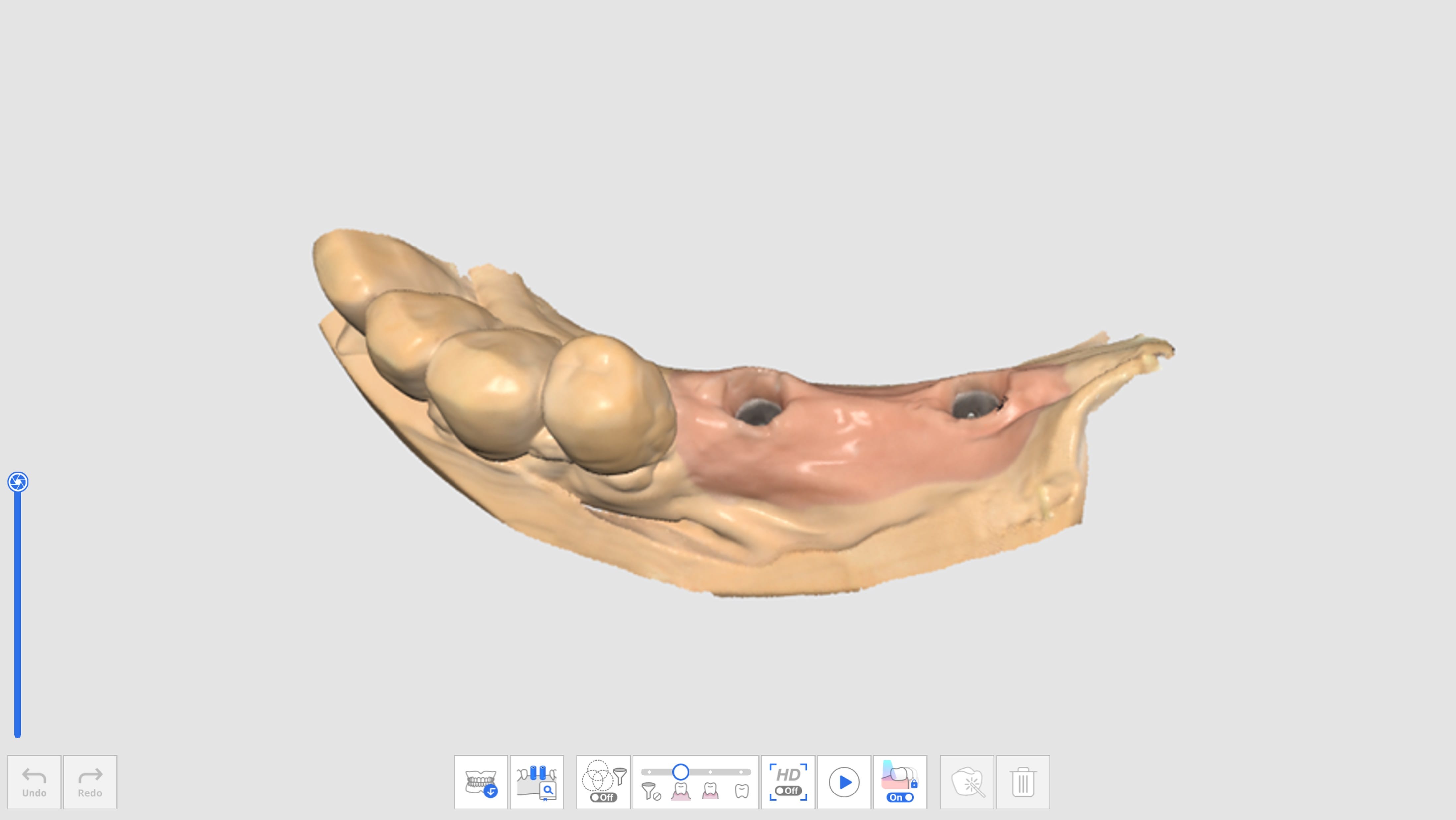

1. スキャンボディを固定する前に上顎または下顎工程のデータを取得します。

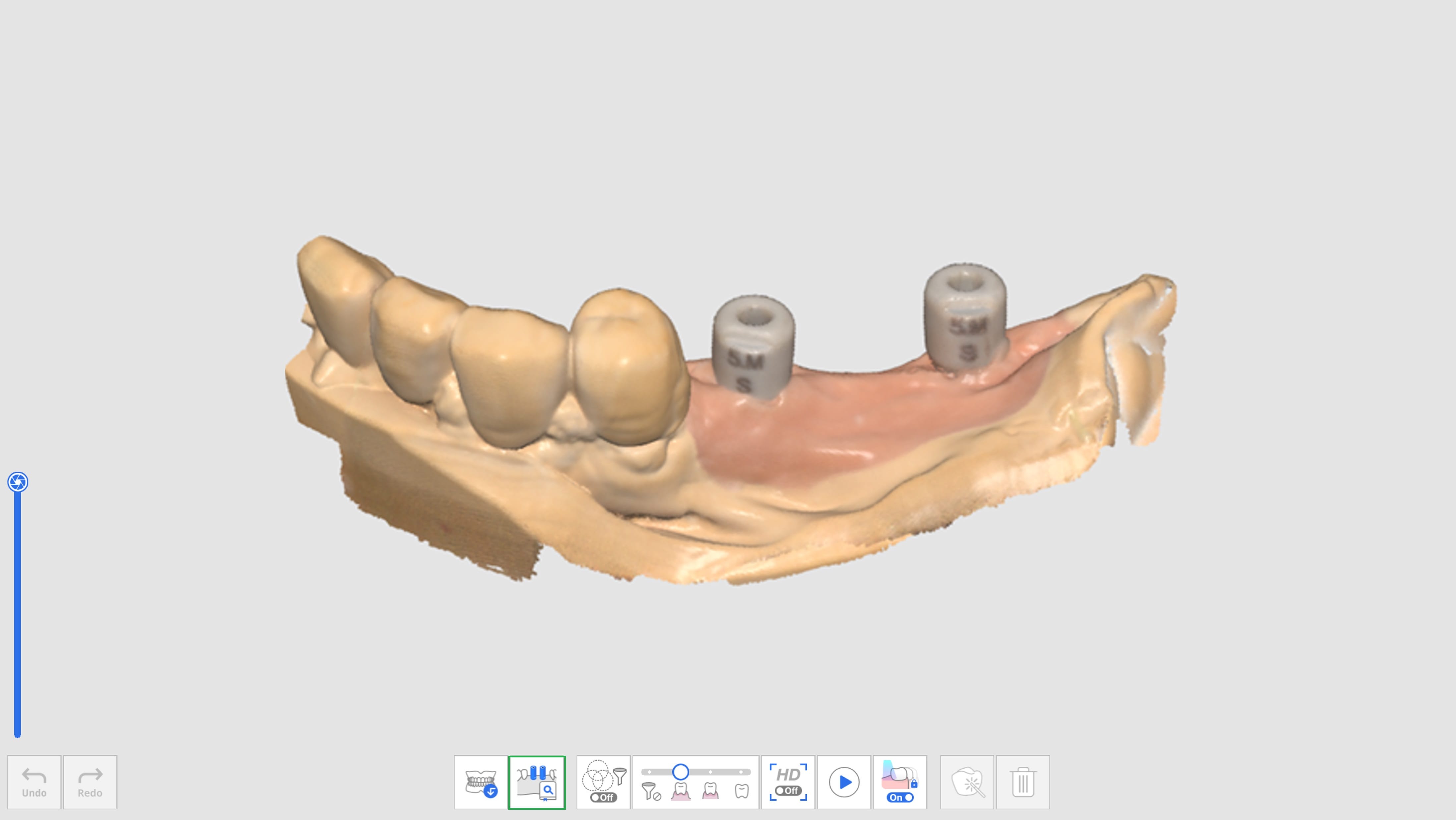

2. スキャンボディ工程に移動し、スキャンボディを固定後にスキャンデータを取得します。

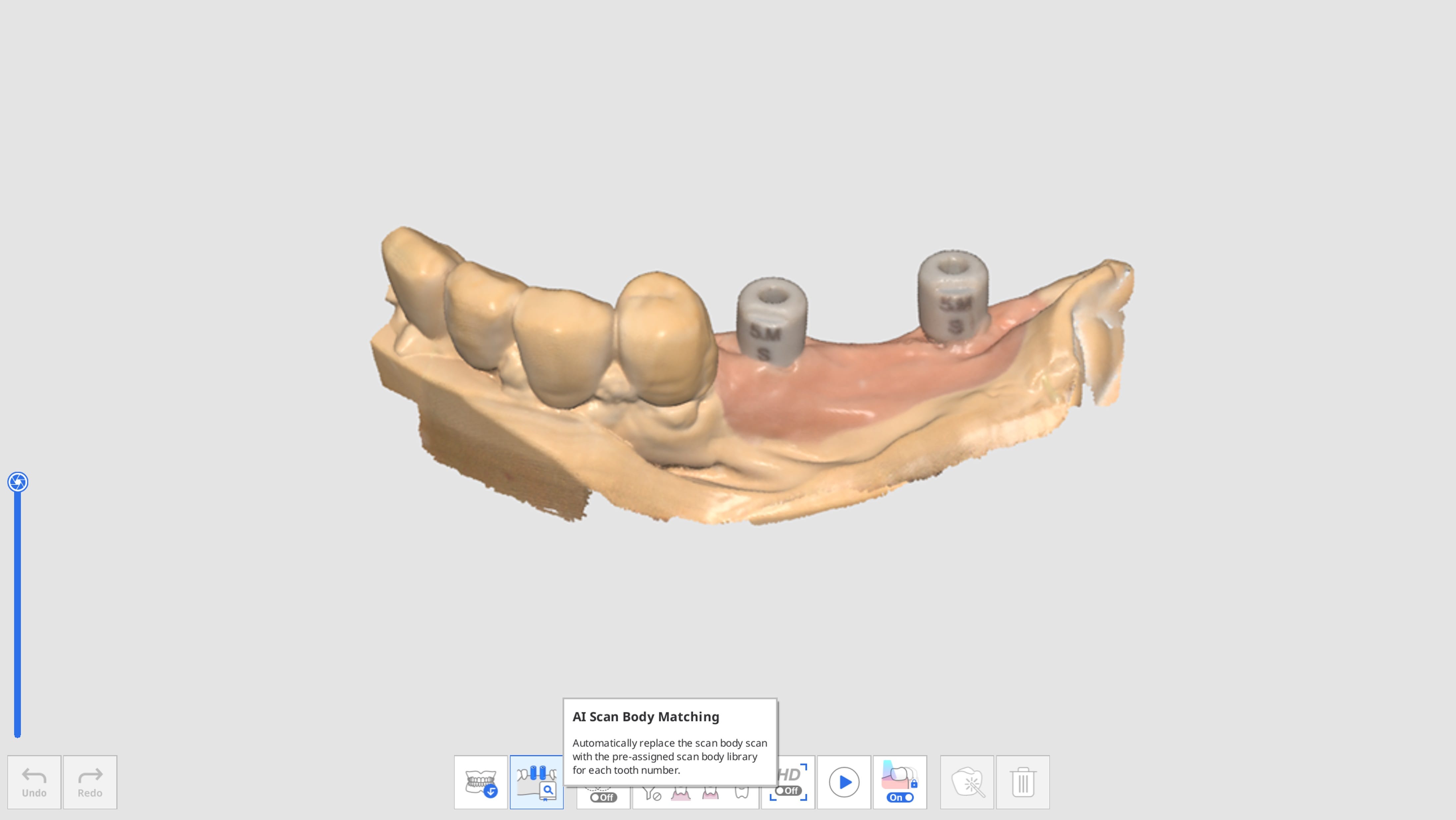

3. 画面下の「スキャンボディライブラリマッチング」ツールアイコンをクリックします。
4.「スキャンボディライブラリ」アイコンをクリックします。

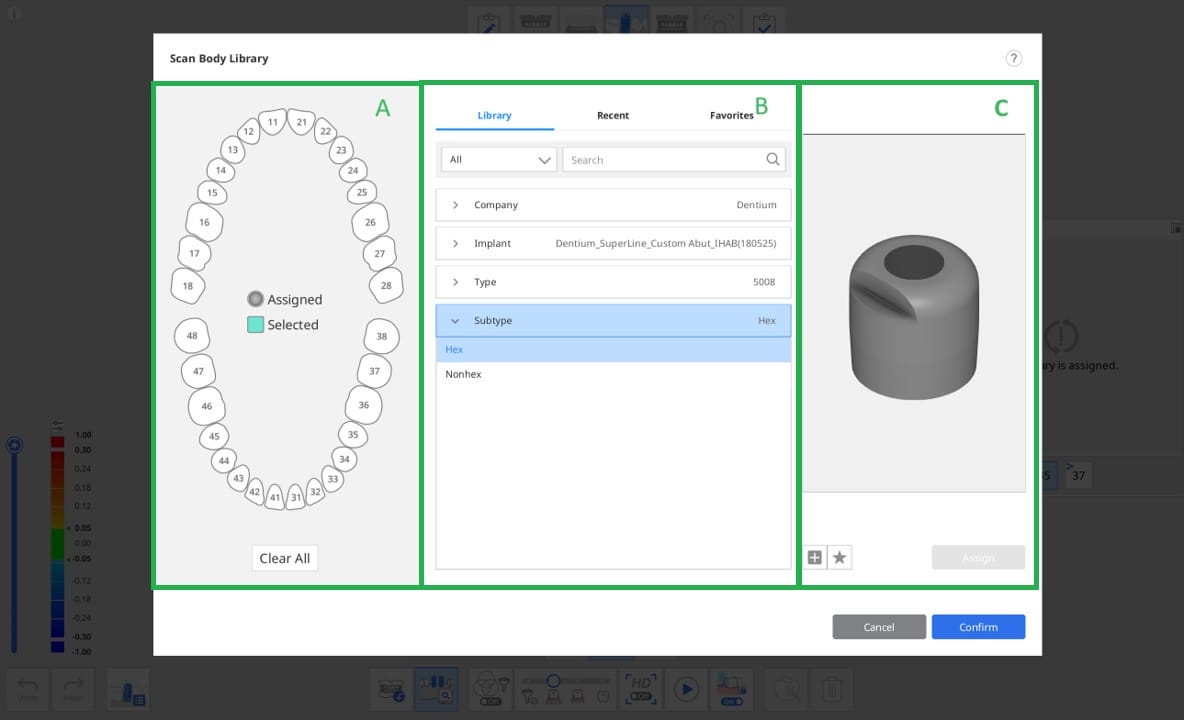

5. 各歯のスキャンボディライブラリを定義するために以下のようなダイアログが表示されます。
- ライブラリ:登録されたすべてのスキャンボディライブラリには、会社名、インプラント、タイプ、サブタイプが記載されています。 スキャンボディライブラリの名前を入力して検索できます。
- 最終:最後に使用したスキャンボディライブラリには使用日が表示されます。
- お気に入り:星印付きでスキャンボディライブラリが表示されます。 プレビュー画像の下にある「お気に入りに追加」をクリックすると、簡単にお気に入りタブにスキャンボディライブラリを追加できます。
以下の企業のスキャンボディはライブラリに含まれています:
DENTIS, 3dBiotech, A1K, AB-Dental, Adin-Implants, AlphaDent, Alpha-Bio-Tec, AM, AMS, Apollo Implant Components, ArchimedesPro, ARUM, AVINENT®, BDD-US-Biotech, Bicon®, Bilimplant, Biometric, bredent, BTI®, Camlog, Core3d, Cowellmedi, CRE, CRE06HE-END, CRE07HE-END, CREODENT, DynamicAbutment, DentalDirekt, Dentium, DESS, DigitekDentalSolutions, DIO, Ditron, EFF, ELOS, ElyseeDental, ETK-ScanBody, GeoMedi, Glidewell, HE, Highness, Hiossen, IBS, IDI, WIN-Z, Implant-Direct, DIRECTscan by Implant Direct, IPD Dental Group, iSy, JDentalCare, JDEvolution, JDIcon, Labocast3D, Medentika, Medical, MegaGen, Mode, ModernDentalLab, ModernDentalUSA, Neobiotech, Nobel-Biocare®, NorisMedical, Notch, nt-trading, Organical®MA, OSSTEM, OXYIMPLANT, Paltop, Permadental, PHIBO, ROOTT®, Scan Ladder, Scan Ladder 2025, SchuetzDental, Shinhung, SouthernImplant, SINImplant, SouthernCrossDental, Straumann®Group, SwedenMartina, TiCare, Titaniumfix®, TOE, TOEA, TOES, TRA, TRI, VCD, Yangzhijing
SmartX Workflowが有効になると、以下の企業のスキャンボディがライブラリに表示されます:
Apollo Implant Components, ArcB Scanbody Solution(GeoMedi), DENTIS SCANBODY PRO, DIRECTscan by Implant Direct, Scan Ladder, Scan Ladder 2025
6. 1本または複数の歯をセクションAから選択し、割り当てるためにセクションBのライブラリを選択します。
7. 3Dプレビューで選択したライブラリを確認します。 回転、移動、拡大、縮小できます。
8.「割り当てる」をクリックし、選択したスキャンボディを歯番に割り当てます。
9. すべての必要なライブラリを割り当てたら、「確認」をクリックします。
スキャンボディライブラリ揃える
ライブラリを歯番に割り当てると、スキャンボディライブラリマッチングはスキャン中にライブラリを取得済みデータに自動で揃えます。

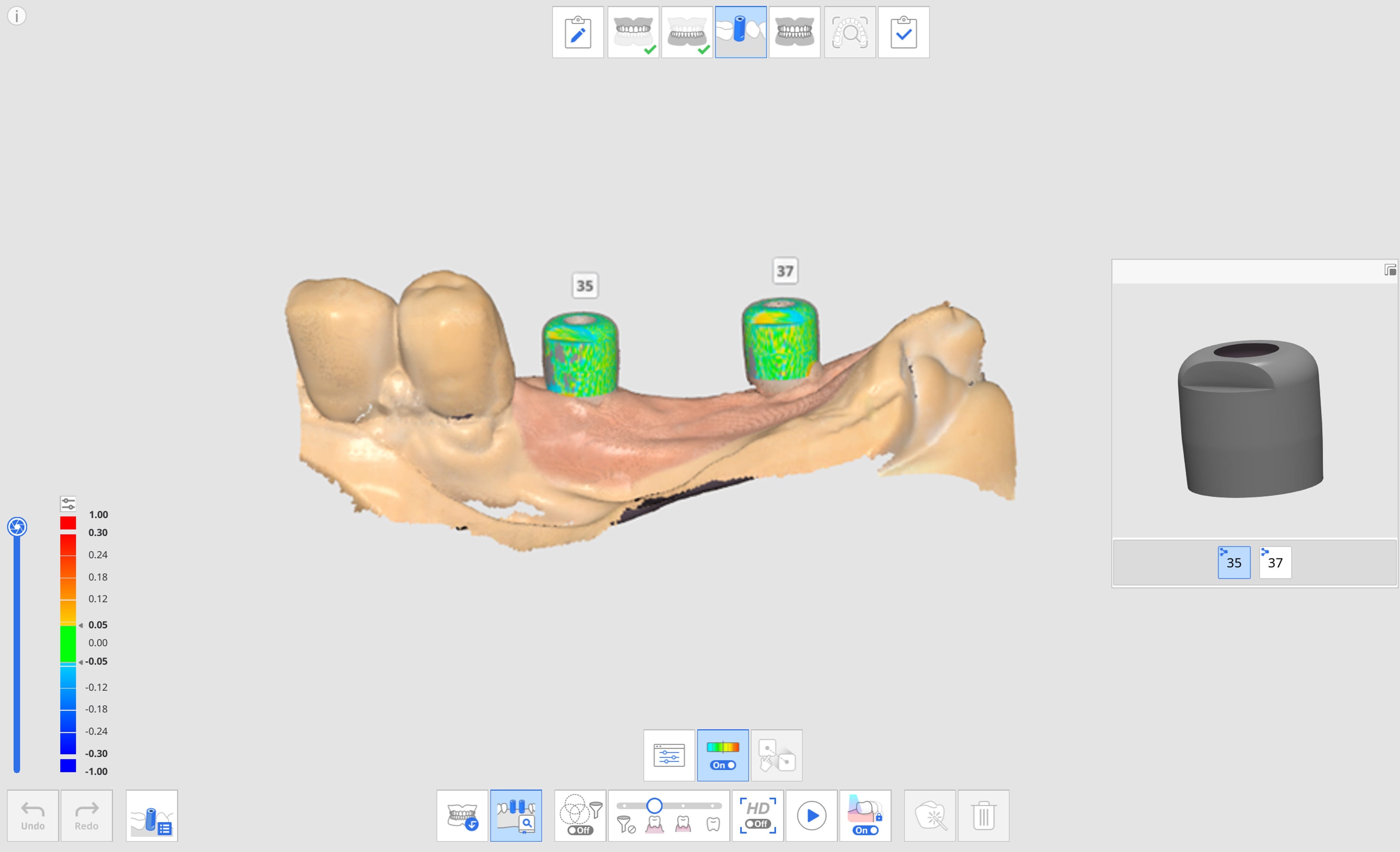

1. 画面下の「スキャンボディライブラリマッチング」ツールをオンにします。
2. スキャンボディデータをスキャン中、プログラムは歯番に割り当てたライブラリを取得済みスキャンデータに自動的に揃えようとします。

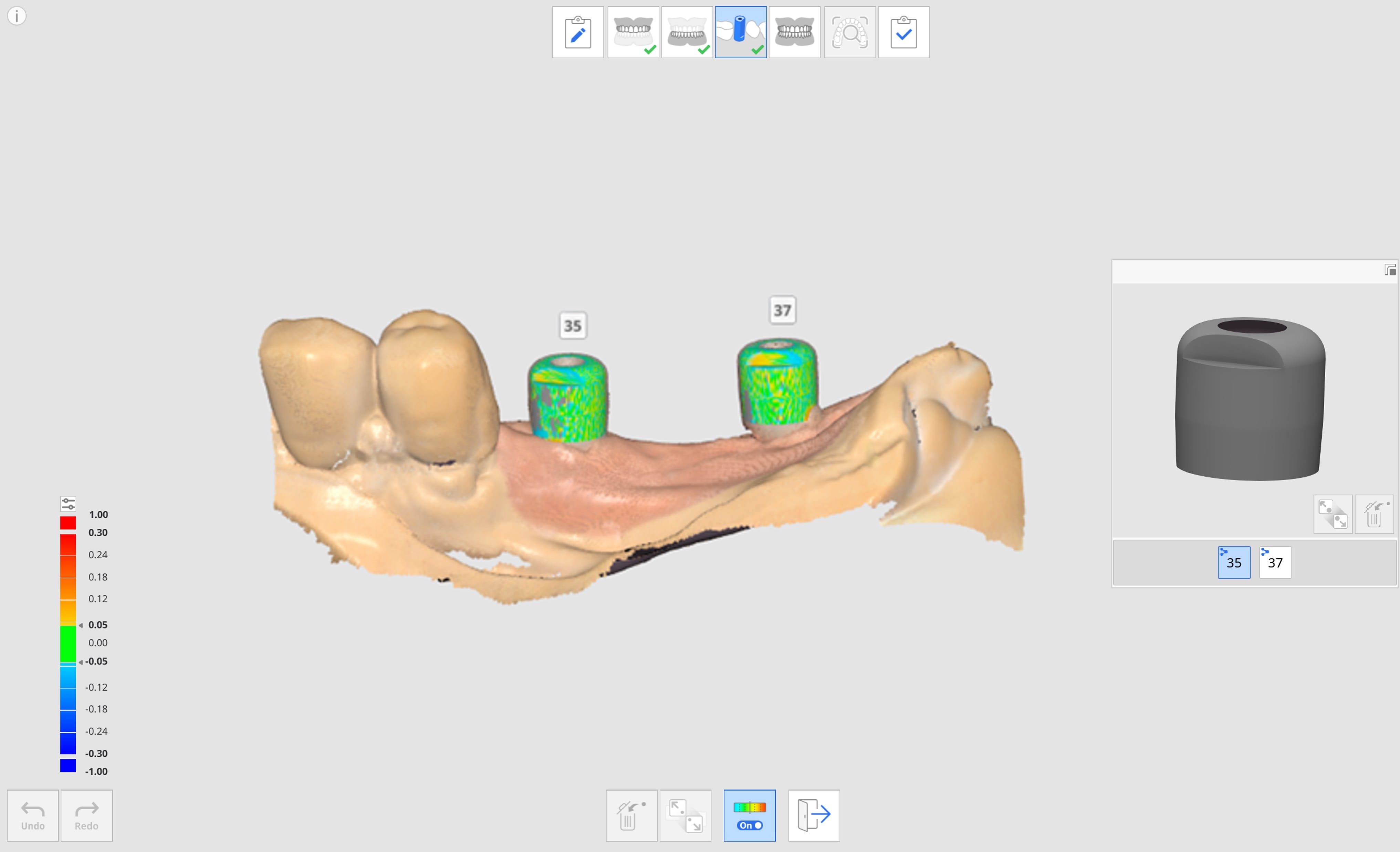

3. スキャンボディライブラリが整列されると、カラーマップを通してスキャンデータとライブラリの偏位を確認できます。
4. もっとスキャンボディライブラリを整列するためには、プレビューの別の歯番を選択して繰り返します。
5. スキャン後に、スキャン中に自動整列されていたいずれのライブラリも手動で揃えることができます。
6.「手動整列」アイコンをクリックします。

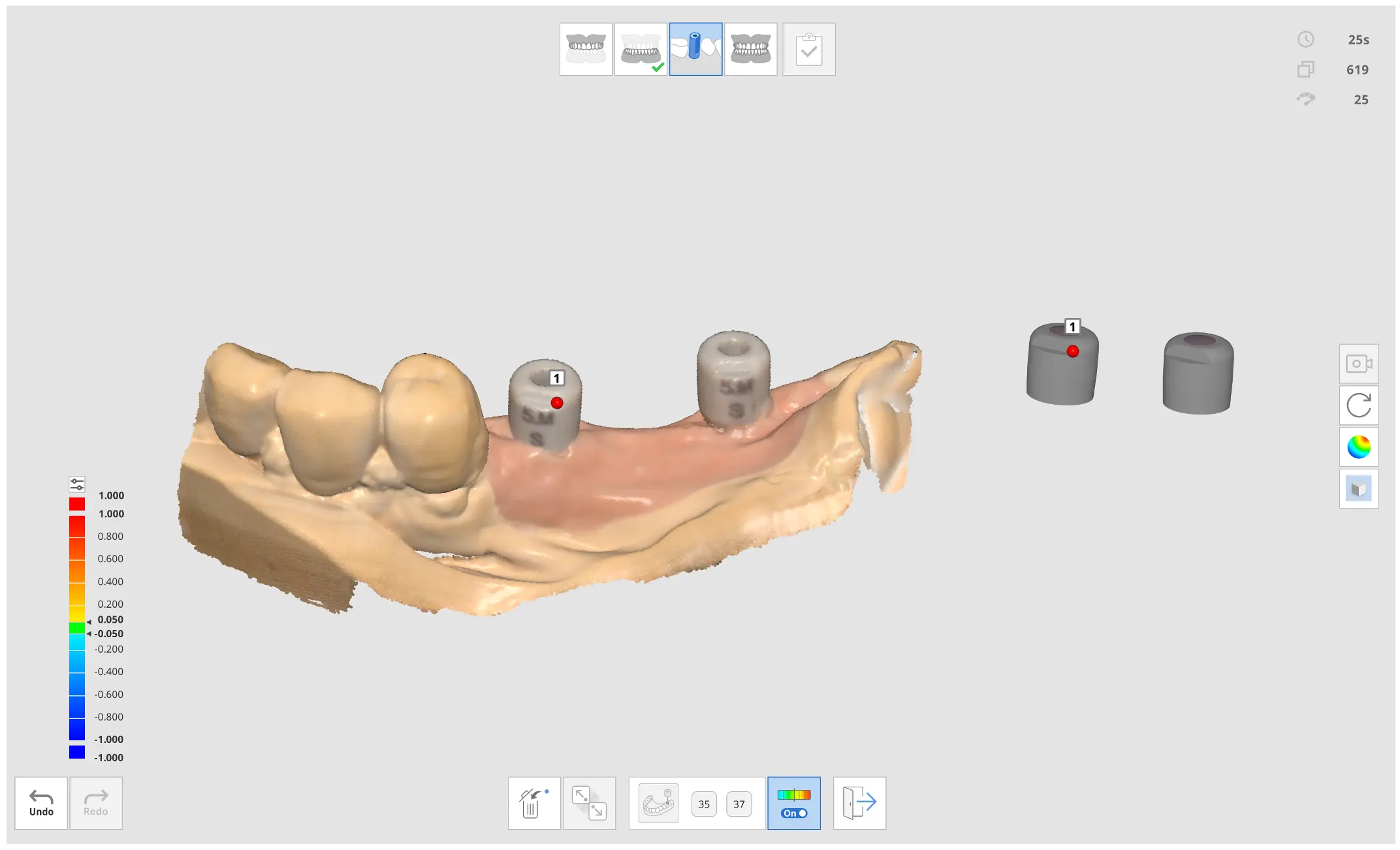

7. ライブラリプレビューとスキャンデータの選択した歯番のライブラリデータ上の対応する整列点を1〜3個クリックします。
8. 手動整列が完了したら、「終了」をクリックして、整列したライブラリを確認します。
9. 一緒に固定したときに各スキャンボディが近すぎる場合、下部にある「ライブラリ整列用のデータグループ」アイコンを使用できます。 この機能を使用して、スキャンデータを取得して新しいデータグループを作成し、各歯番に割り当てられたスキャンボディライブラリを揃えることができます。
