📖 [ClinicCAD] ワークフロー

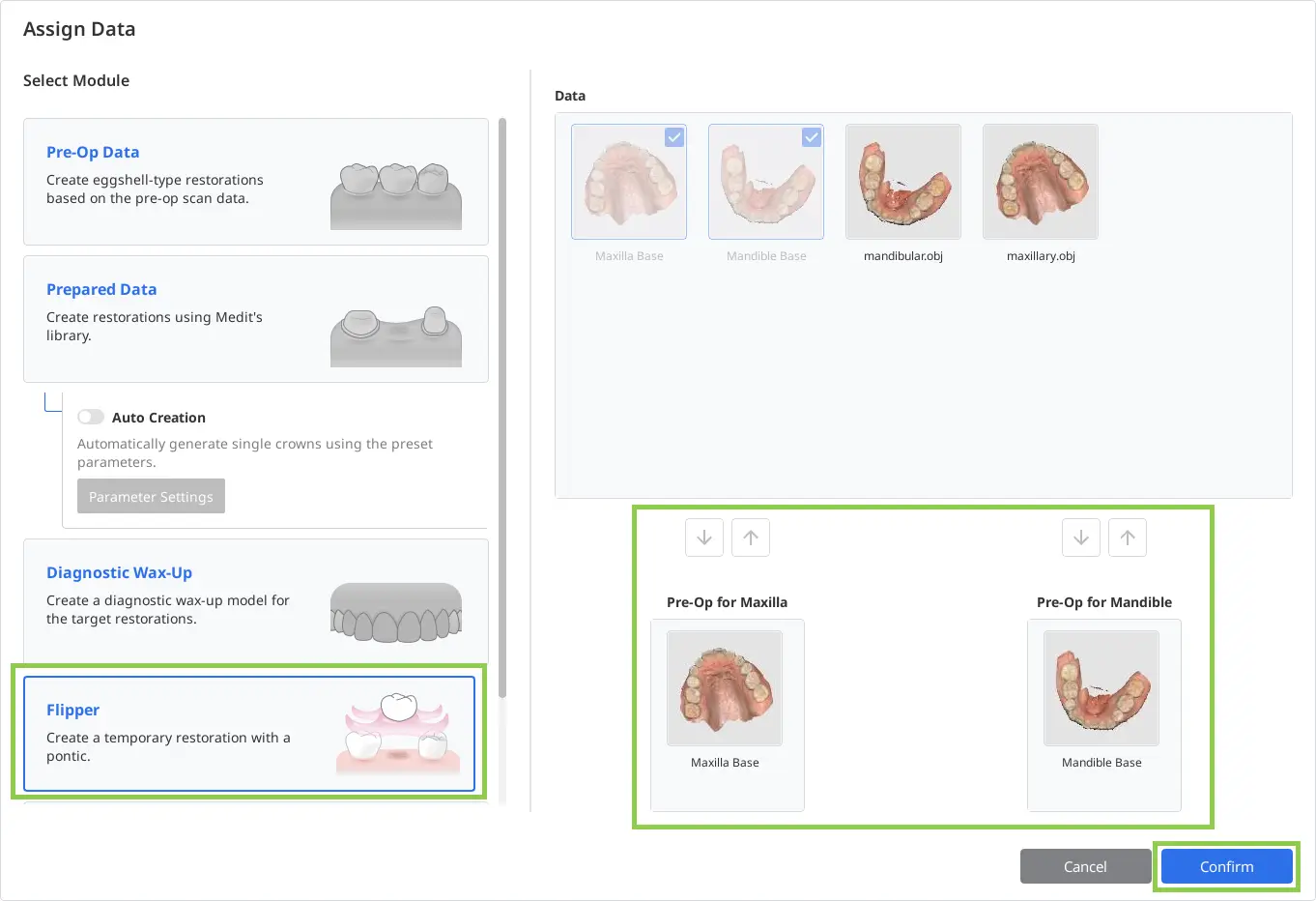

アプリケーションを起動後にユーザーはデータ割り当ての画面に入ります。その画面には、4つの使用可能なモジュールのうち1つを選択して、現在のプロジェクトに必要なスキャンデータを割り当てる必要があります。 これらのモジュール（またはワークフロー）は、Medit ClinicCADの主要な使用事例を示すものです。2つの専用の修復物形状で、一つは診断用ワックスアップの作成用で、もう一つはカスタム歯ライブラリの構築用です。

各ワークフローでは、体系的に一連の手順が示されます。データの割り当てから始まり、目的の形状製作へと進行します。 ステップを進めるには、モジュールを選択し、少なくとも1つのデータセットを対象のアーチに割り当てる必要があります。

施術前データ	卵殻型クラウンとブリッジの形状作成 施術前データに基づく形状に対応 ⚠️ ご注意ください このモジュールは、Medit Linkフォームにべニア、コーピング、インレー、オンレー、またはワックスアップが登録されている場合には無効化されます。
支台歯データ	単一のクラウン、ポンティック、べニア、インレー、オンレー、コーピング、メリーランドブリッジ付きのブリッジの形状作成 歯のライブラリを使用して支台歯データに基づく形状作成に対応 単体クラウン（小臼歯と大臼歯のみ）の「自動作成」モードに対応 歯頸部インレーの形状作成のワークフローに対応 データの割り当てウィンドウ経由で参照用の施術前データをインポート可能 ℹ️ 注意 * 歯頸部インレーの形状作成方法の詳細ついては、このガイドの別表をご参照ください。
診断用ワックスアップ	診断用ワックスアップ ワックスアップがMedit Linkフォームに登録されている場合のみ使用可能 施術前データの使用が必要
カスタム歯ライブラリ	Medit Linkケースで使用可能なスキャンデータから直接、歯をセグメント化してライブラリを作成 セグメントする前の個別の歯のデータファイルをインポートしてライブラリを構築

スキャンデータを割り当て後に、ワークフローの最初のステップに入ります。 選択したモジュールに関係なく、このステップには左下隅にある2つのデータ管理ツール（データの整列とデータ編集）が含まれます。 オプションですが、これらのツールを使用すると、インポートしたスキャンデータを見直して再調整でき、後続のステップでの修復物の形状作成の際に高い正確性とより良い結果に結びつくことになります。

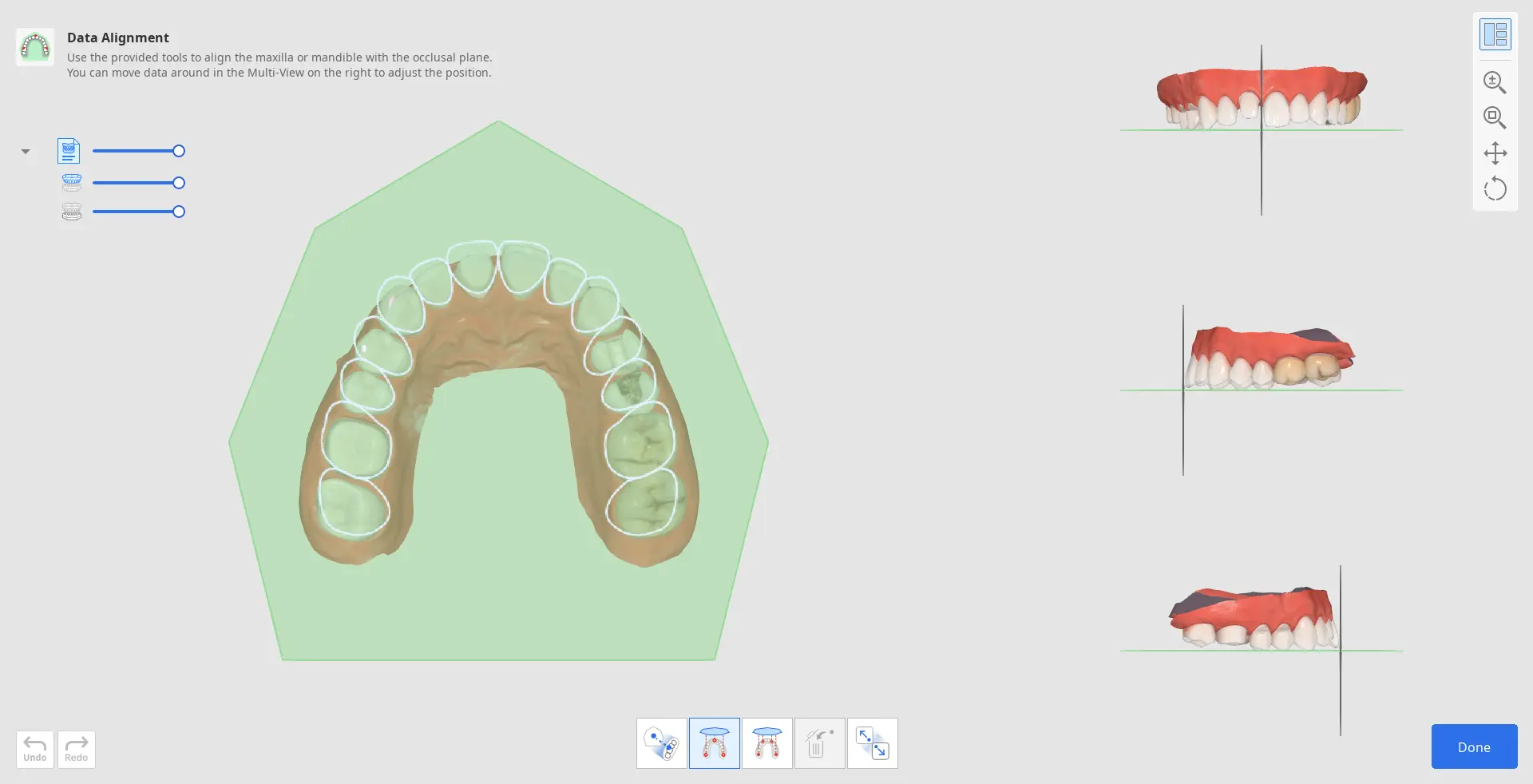

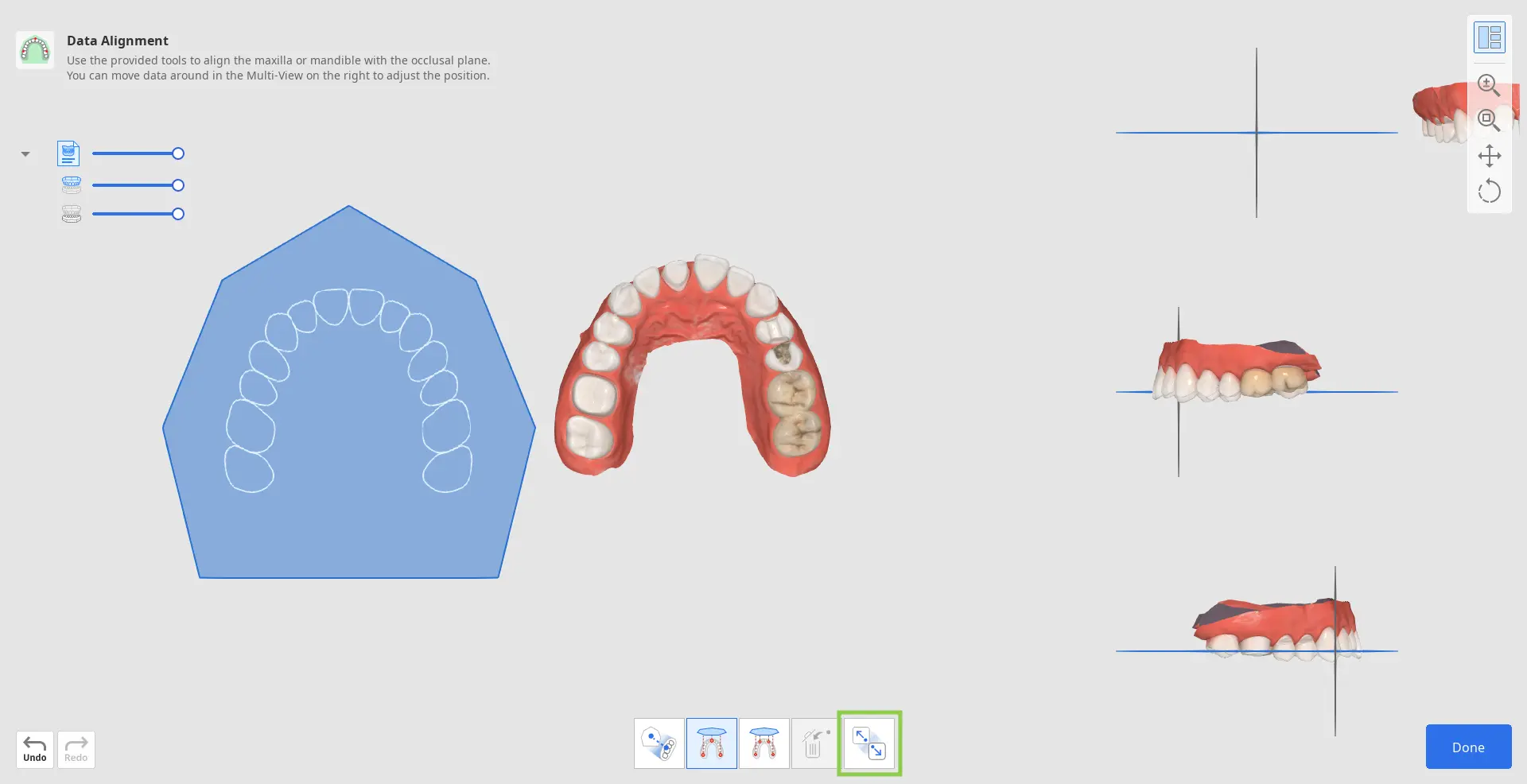

咬合面への正しいデータ整列は、後続の自動化プロセスの正確性を確保するために不可欠です。 大部分のケースでスキャンデータはインポート時に自動で整列されます。 しかし、何らかの理由で整列に失敗した場合、整列を手動で完成させるよう求められます。

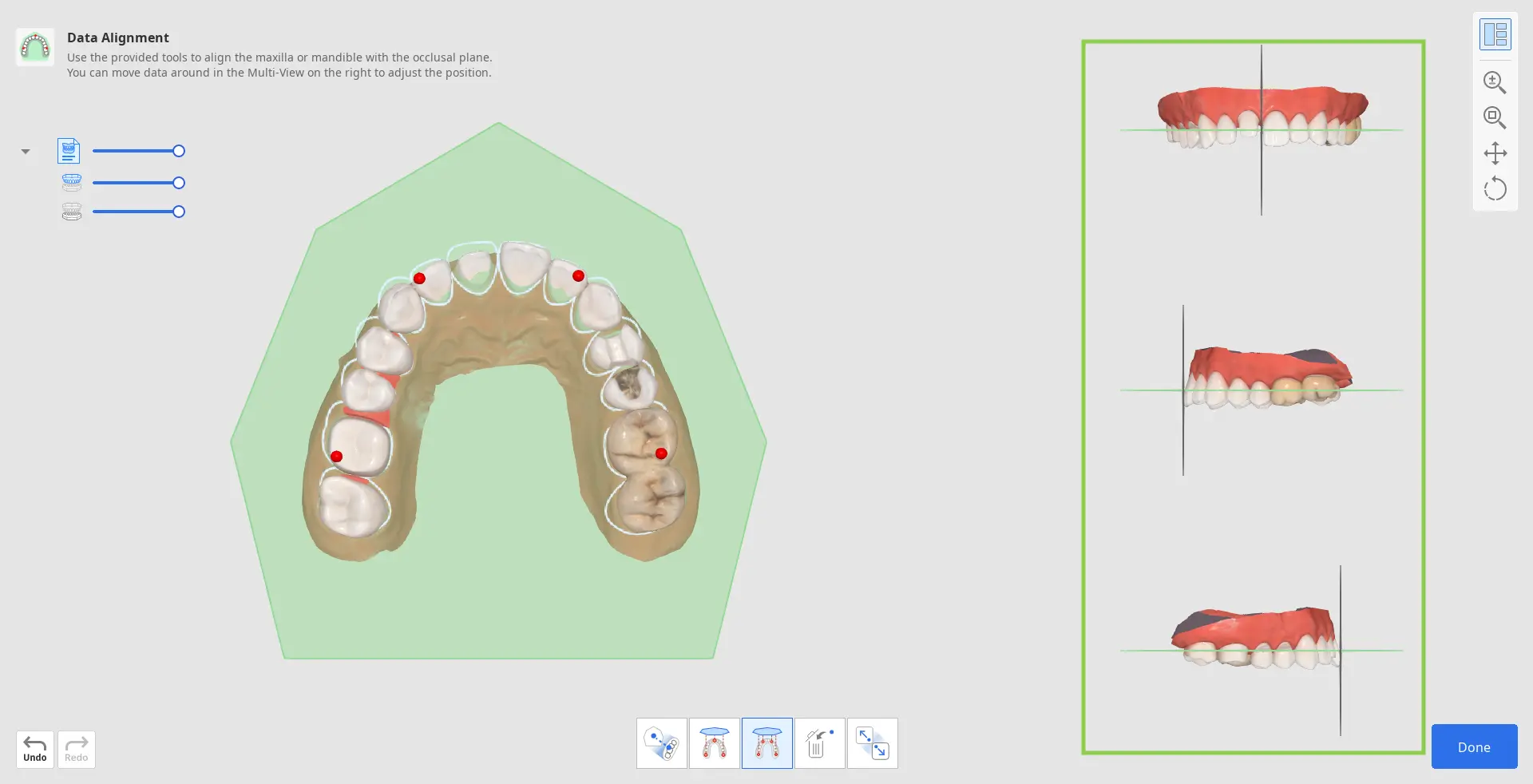

1. データを手動で再度整列するには、下部にあるツールボックスの「データ分離」をクリックして開始します。




2. 次に、「3つの点で揃える」または「4つの点で揃える」のいずれかを使用して、データ上の点に対応する番号を設定します。

• 点を間違って設定した場合には、「点を削除」を使用して最後に追加した点を削除します。

• 半アーチ データで作業している場合、 「半アーチ整列」機能を使用するとさらに正確に整列できます。



3. 右側の複数表示でデータの整列を確認します。 必要に応じて、右クリックして回転し、両方のマウスボタンを使用して移動させて調整します。

4. 終了したら、右下隅の「完了」をクリックし、最初のワークフローステップに戻ります。

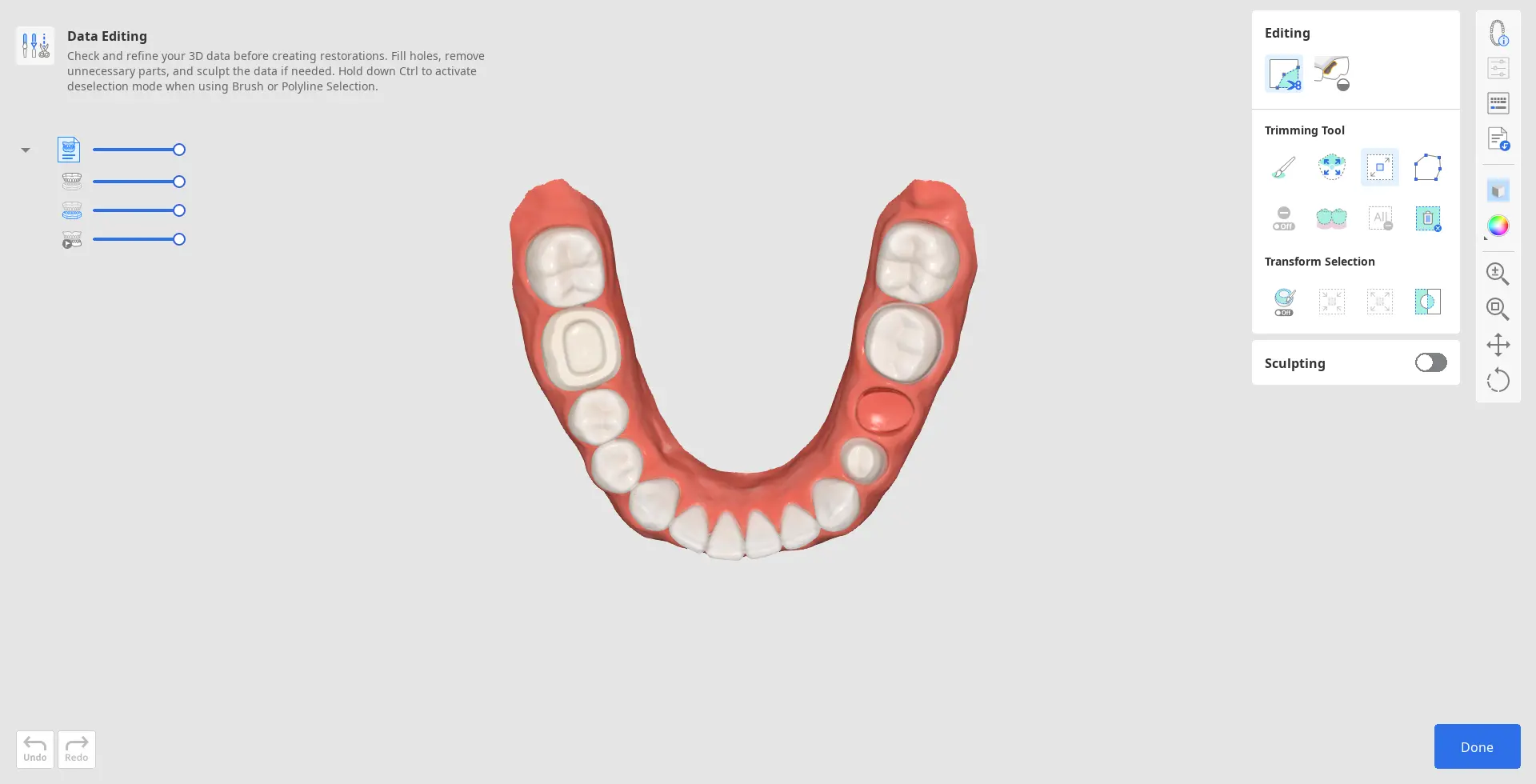

データ編集機能では、インポートしたスキャンデータの調整のためのツールを提供し、他のプログラムでの支台歯形成の必要性を取り除きます。 スキャンデータを整えることで作業プロセスをスピードアップでき、より正確な形状の結果を得られるようになります。提供されているツールを使用すると、余分または必要のないデータ部分のトリミング、データ面の修正、穴の充填（もしあれば）を行えます。

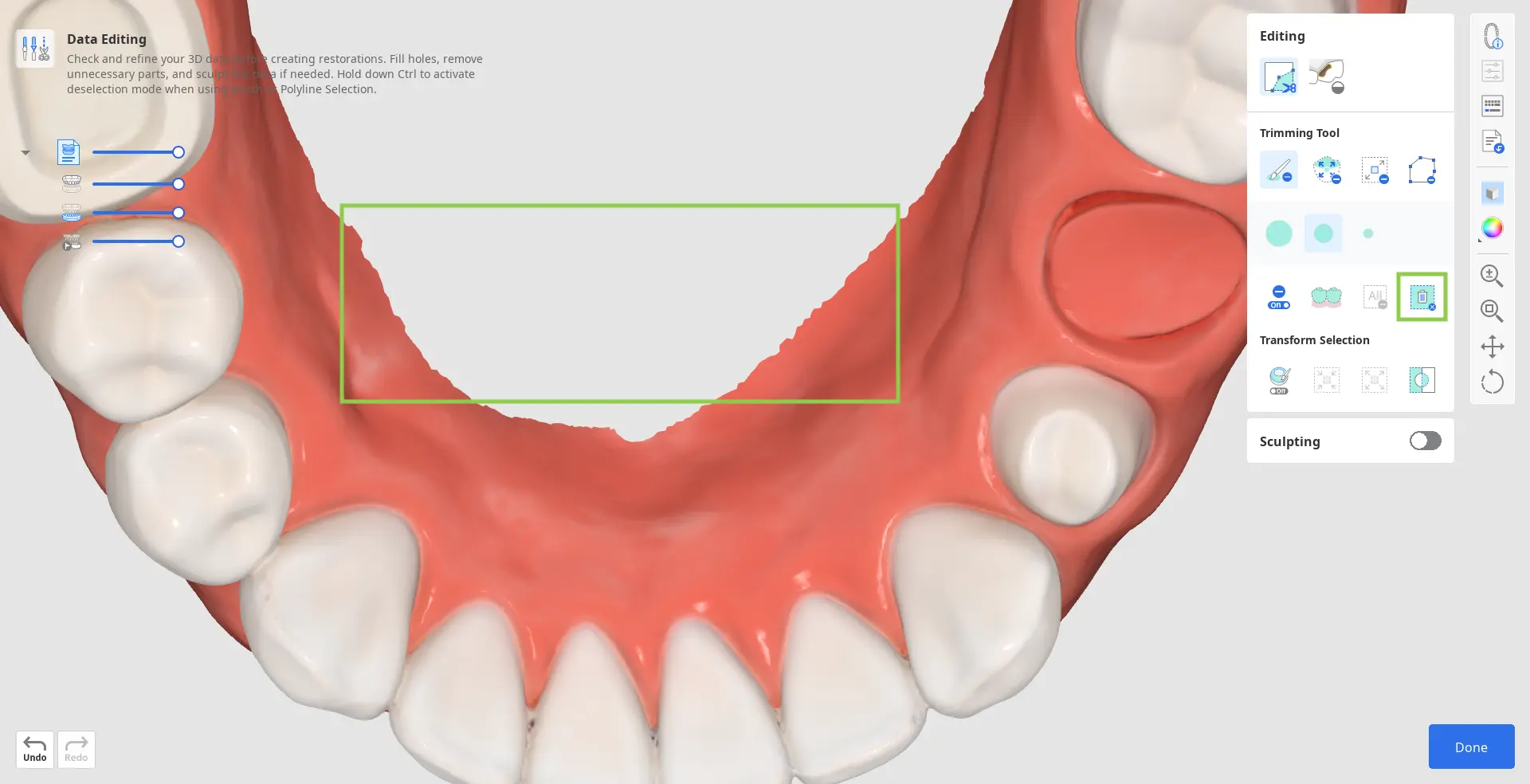

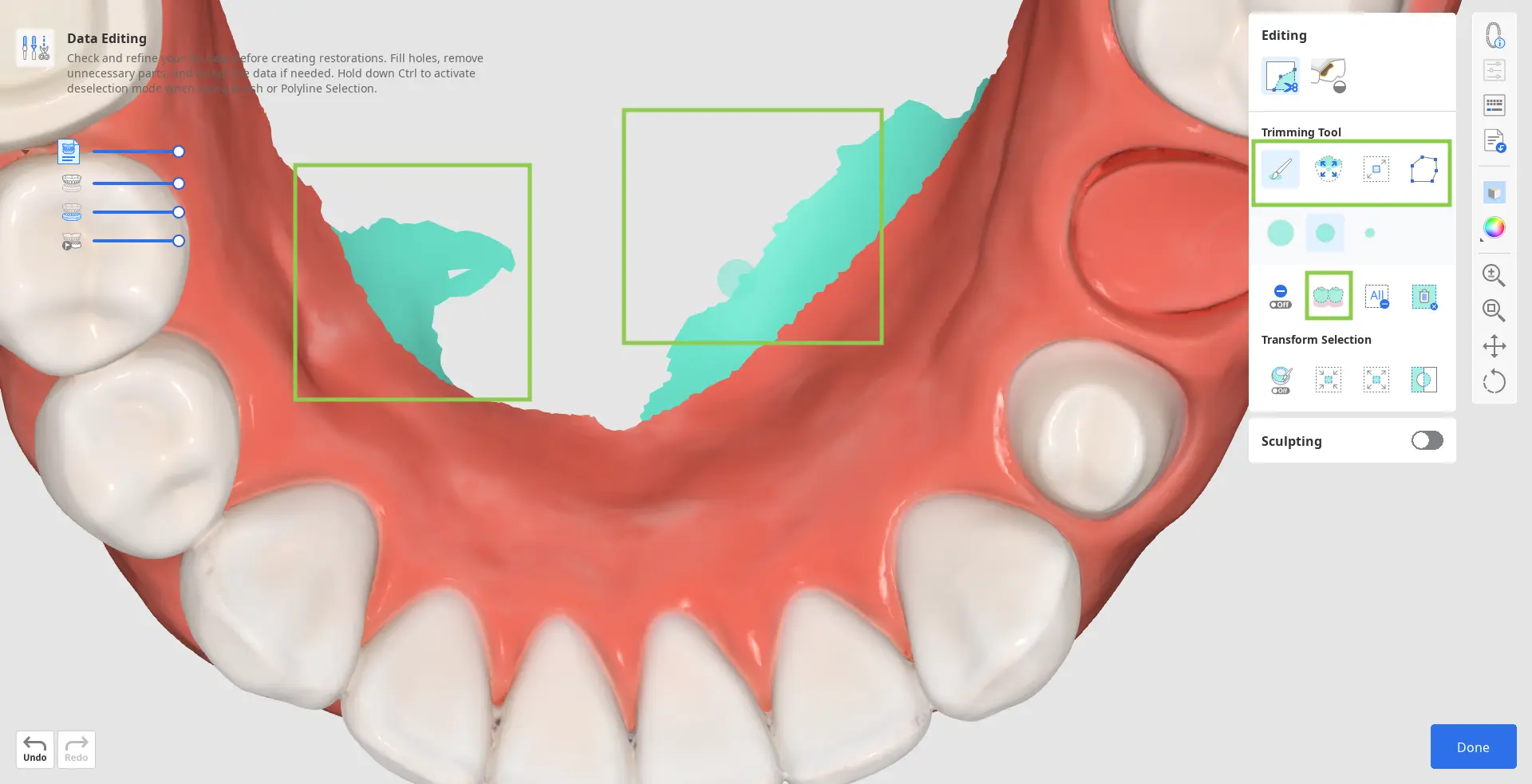

データのトリミング方法

トリミングツールはモジュールに入ると自動で有効になります。

1. 選択ツールを選択して開始し、削除する必要があるデータ部分を指定します。

	スマートティース選択	歯肉部分以外の歯列弓/アーチの歯全てを自動で選択します。
	ブラシ選択	画面上に手書きで描かれたパス上のすべてのものを選択します。 前面のみが選択されます。 ブラシには3つのサイズがあります。
	スマートシングルトゥース選択	歯肉の部分を省いて、1本の歯の領域を自動で選択します。 歯の上でマウスをクリックしてドラッグします。
	多角形選択	画面上で描いた多角形内のすべてのものを選択します。
	塗りつぶし選択	マウスの動作に基づき、連結している領域を選択します。

2. 必要に応じて、以下のツールオプションを使用して選択した領域を修正します。

	選択した領域を自動入力する	選択した領域に自動入力します。
	選択領域の縮小	ボタンを押すたびに選択領域が縮小されます。
	選択した領域を拡大	ボタンを押す度に選択した領域が拡大します。
	選択済み領域を反転	選択領域を反転します。

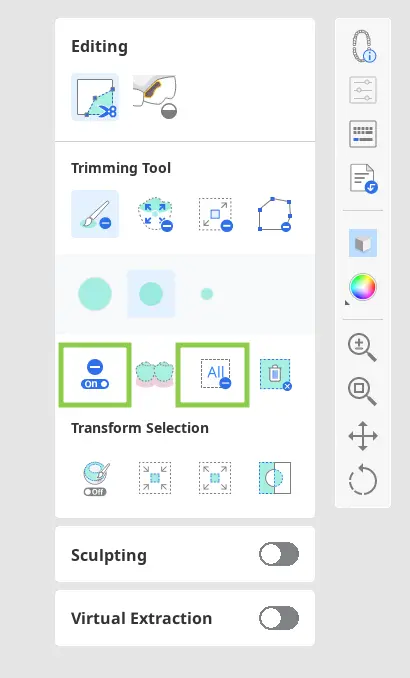

• 「選択解除モード」をオンにして手動で選択を修正するか、「すべての選択範囲を解除」を使用して自動ですべての選択を解除することもできます。



3. トリミングを完了するには、「選択された領域を削除」をクリックします。

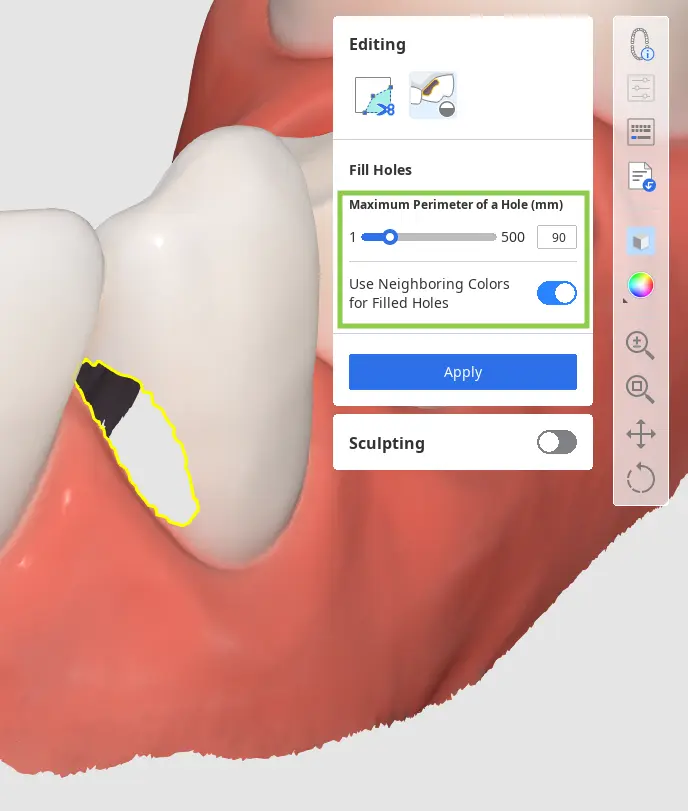

穴の充填方法

1. 「穴の充填」ツールに変更します。



2. データが欠落している領域を探し、「穴の最大周囲長」スライダーを調整します。
「充填された穴に隣接色を使用」オプションがオンの場合、プログラムは一致するカラーパレットを使用して領域を埋め、その他の場合にはグレーで埋めます。

3. 「適用」をクリックし、新しいメッシュで穴を埋めます。

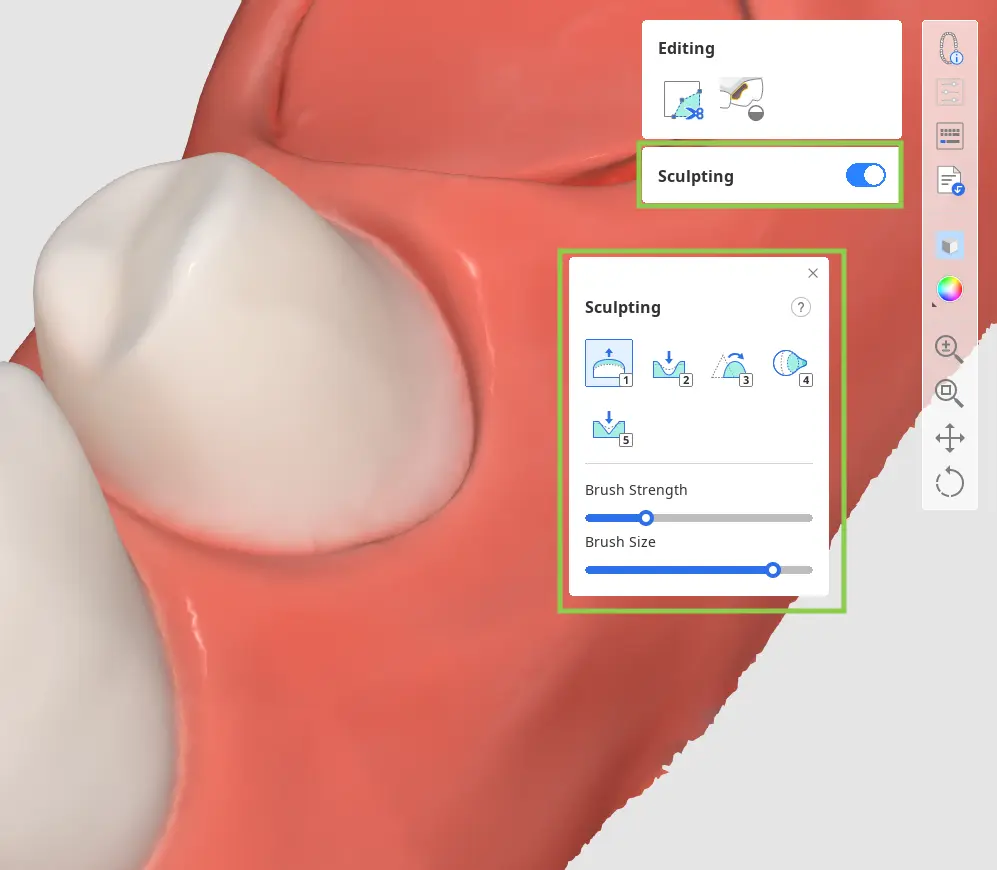

データのスカルプティング方法

修正したいデータの領域を探し、提供されているツールを使用してデータを削除、またはその部分をスムースにしモーフします。 「グルーブ」オプションを使用してより解剖学的咬合面にスカルプティングすることもできます。スカルプティングブラシの強度と大きさは調整できます。

完了したら、右下隅の「完了」をクリックして、最初のワークフローステップに戻ります。



歯の抽出方法

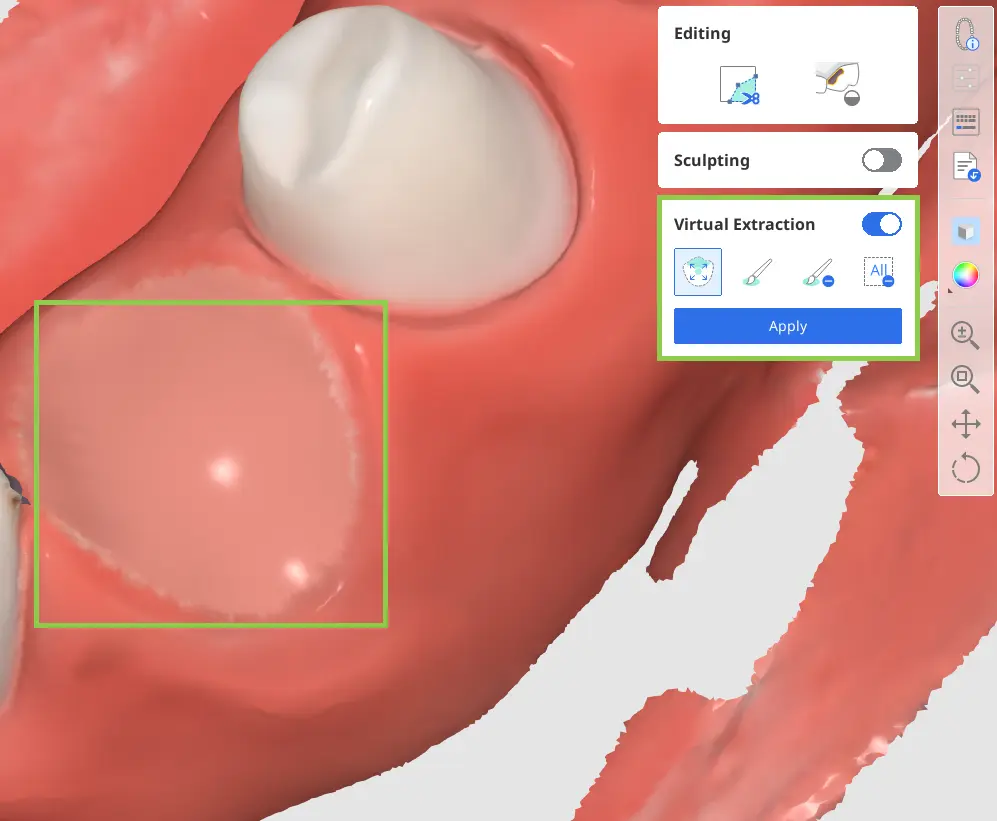

「バーチャル抽出」機能をオンにします。 搭載されているツールを使用して削除する歯を選択し、「適用」をクリックして、抽出を完了します。 その後、歯肉データまたは歯の近くの穴を確認し、「穴の充填」を使用して修正します。



[卵殻型（エッグシェル）] クラウンとブリッジを作成するための一般的なワークフローは、次の3つのステップで構成されています。歯の選択 > マージン & 挿入パス > 最終形状 ユーザーが特定の歯のために施術前データの代わりにクラウン作成用のライブラリデータを使用することを選択した場合、追加のステップとなる、歯データの調整*がワークフローに加わります。

🔎注意

歯データの調整ステップの使用方法については、ワークフロー > 支台歯データモジュール > 歯データの調整をお読みください。

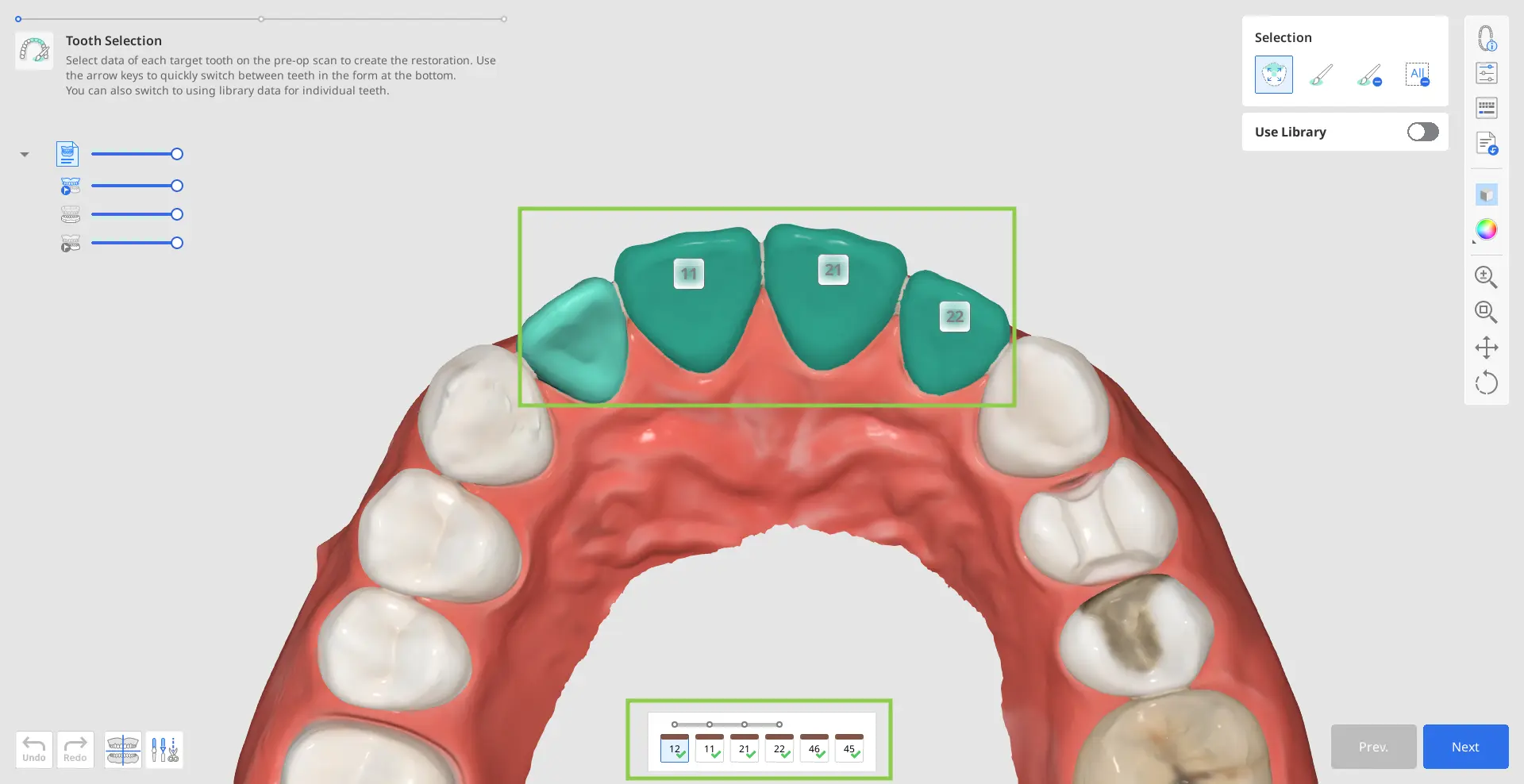

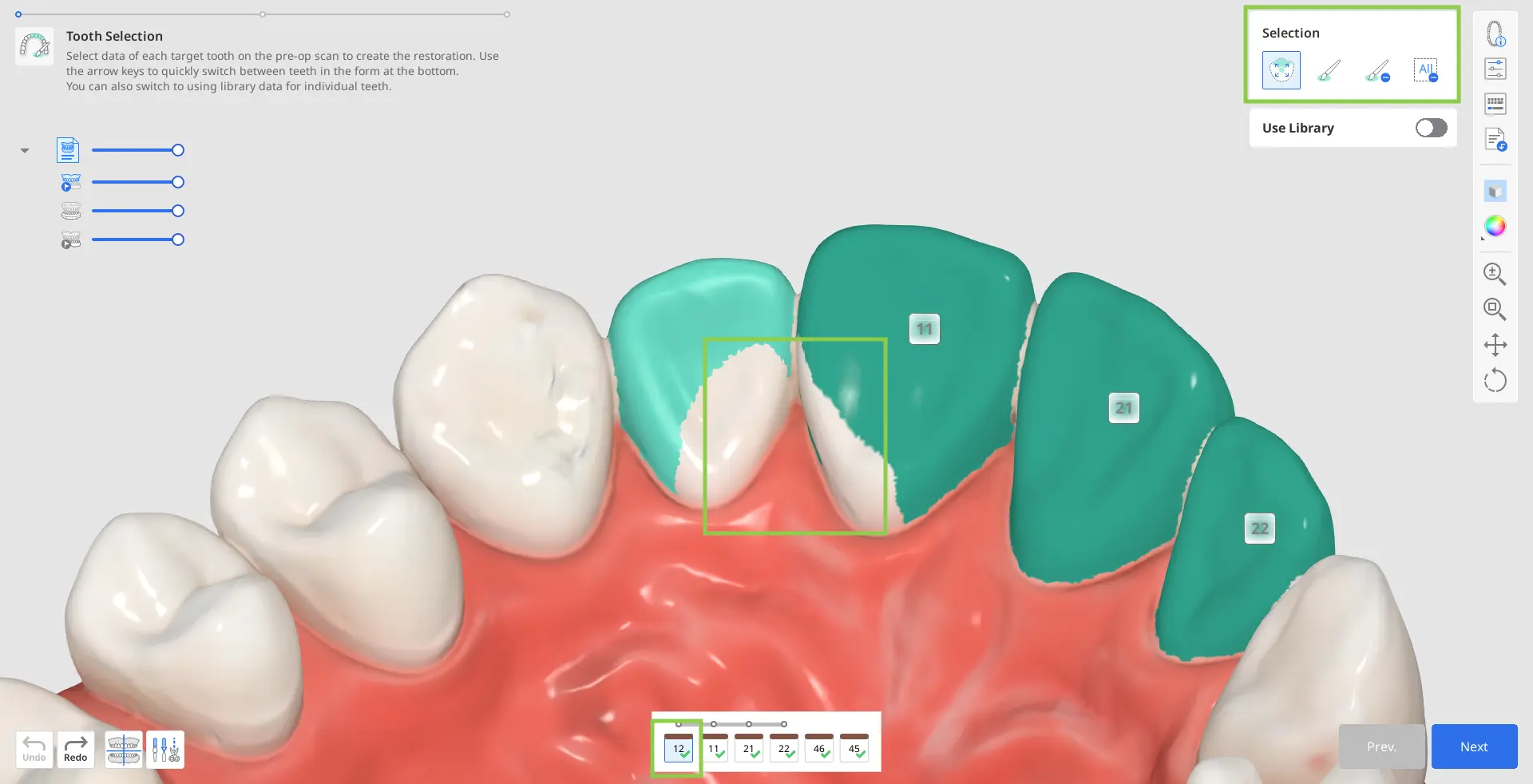

歯の選択

こちらは卵殻型クラウンと修復物を形状作成する最初のステップです。 このステップの目標は、Medit Linkフォームに登録した各歯に対応する施術前データを選択し、後で修復物を生成するために再利用することです。

1. このステップに入ると、下部のフォームに記載されている歯番のデータが自動的に選択されます。

🔎注意

自動選択は、石膏模型のスキャンデータではサポートされていません。

2. 自動データ選択の正確性を見直し、以下のステップで修復物の外面の生成が正しいかどうか確認します。 編集が必要な場合には、フォームの対象の歯番を選択し、選択ツールを使用して調整します。

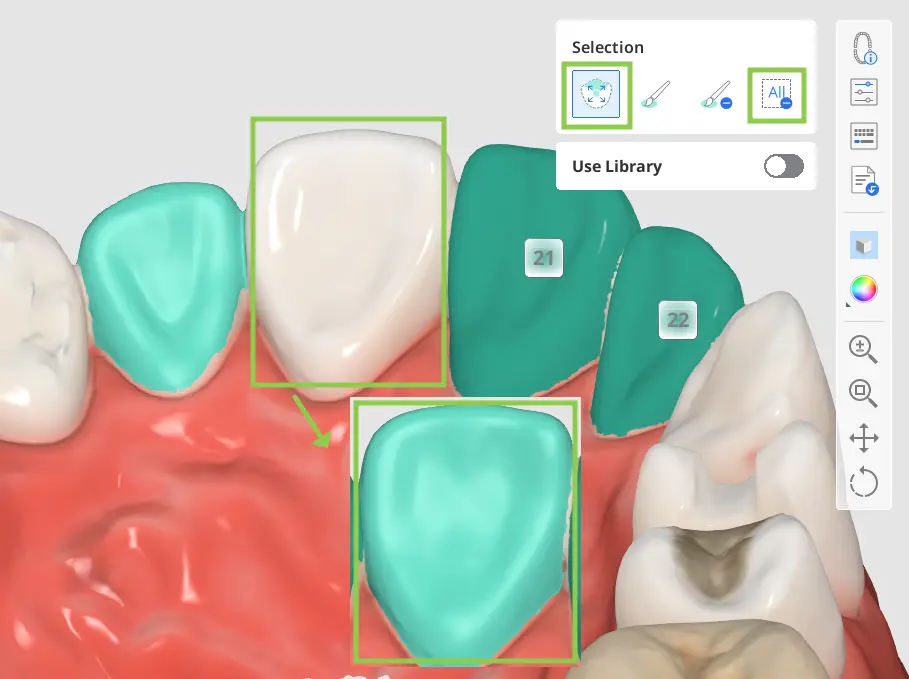

• 「すべての選択範囲を解除」を使用して特定の歯のデータ選択をリセットして、「スマートシングルトゥース選択」を使用してその歯を正確に選択し直しすることができます。 この場合、クリックして歯のデータ上でマウスをドラッグします。

• または「ブラシ選択」または「ブラシ選択を解除」を使用して選択に少し修正を加えることができます。


3. 対象の修復物の施術前データの代わりに歯ライブラリを使用する予定の場合には、下部のリストから対応する歯番を選択し、[ライブラリを使用] トグルをオンにします。 これにより後でワークフローに追加のステップ（歯データの調整）が追加されます。

4. 完了したら、「次へ」をクリックするか、スペースバーを押して次のステップに移動します。

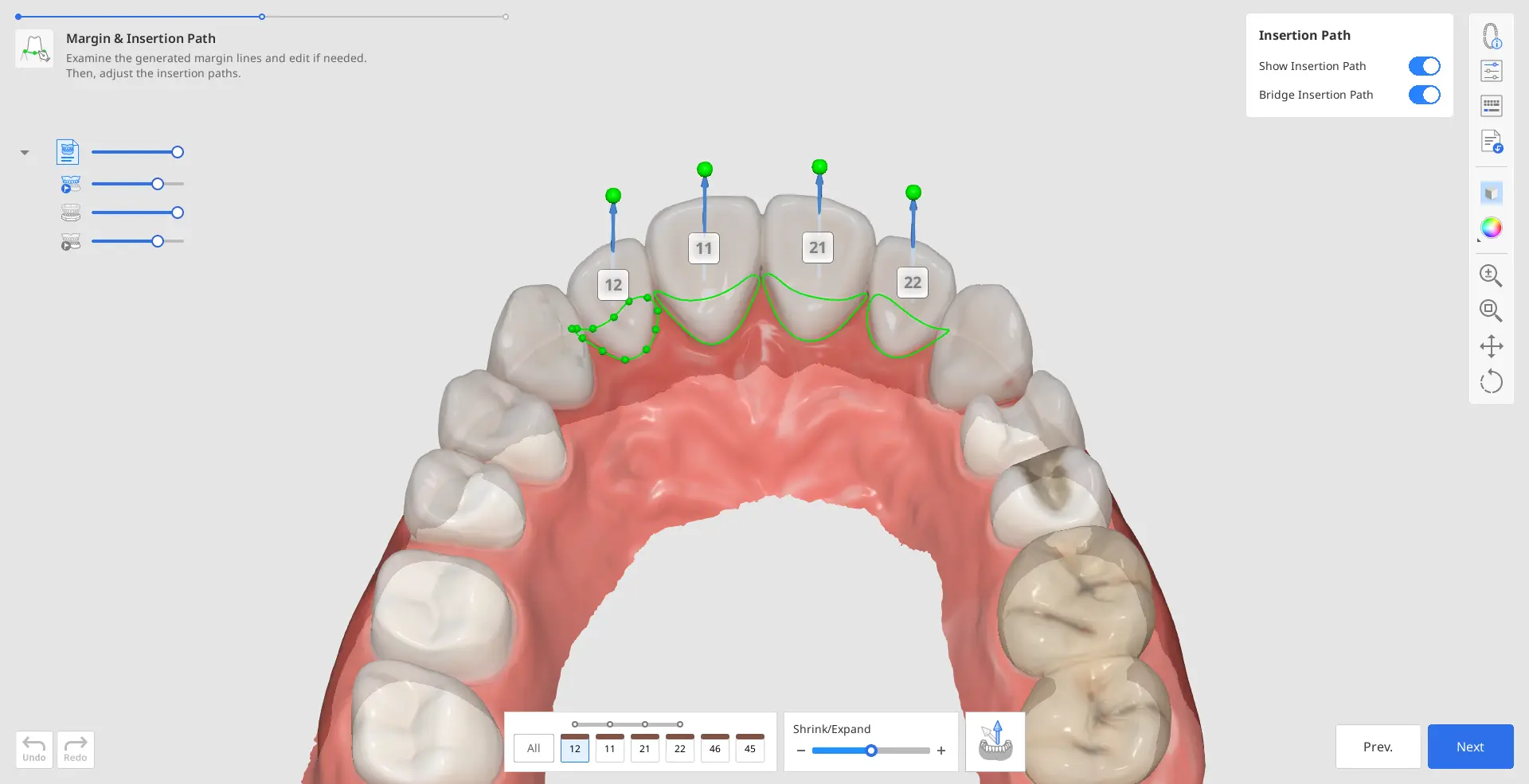

マージンと挿入パス

2番目のステップの目的は、マージンラインを構築し、将来の修復物用の挿入パスを設定することです。

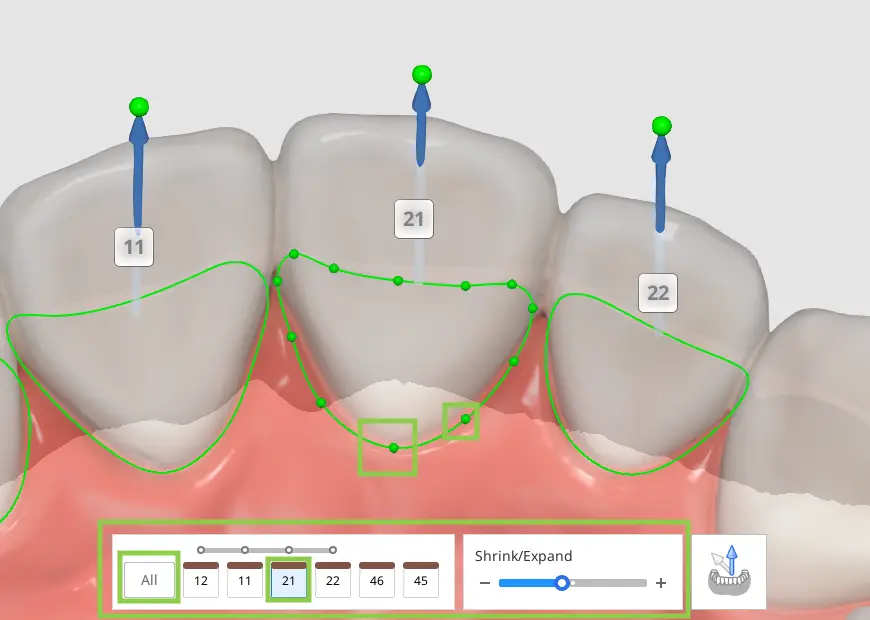

1. マージンラインはこのステップに入った時に自動的に作成されます。 生成されたマージンラインを見直し、必要に応じて編集します。

• マージンラインを編集するには、下部にある「縮小/拡大」スライダーを使用します。 下部にあるフォームで指定して、一度にすべての歯または特定の歯番のマージンを縮小または拡大できます.
• コントロールの点を追加、移動、または削除してマージンラインを編集することもできます。 クリックして点を追加し、それを右クリックして削除し、ドラッグして移動します.

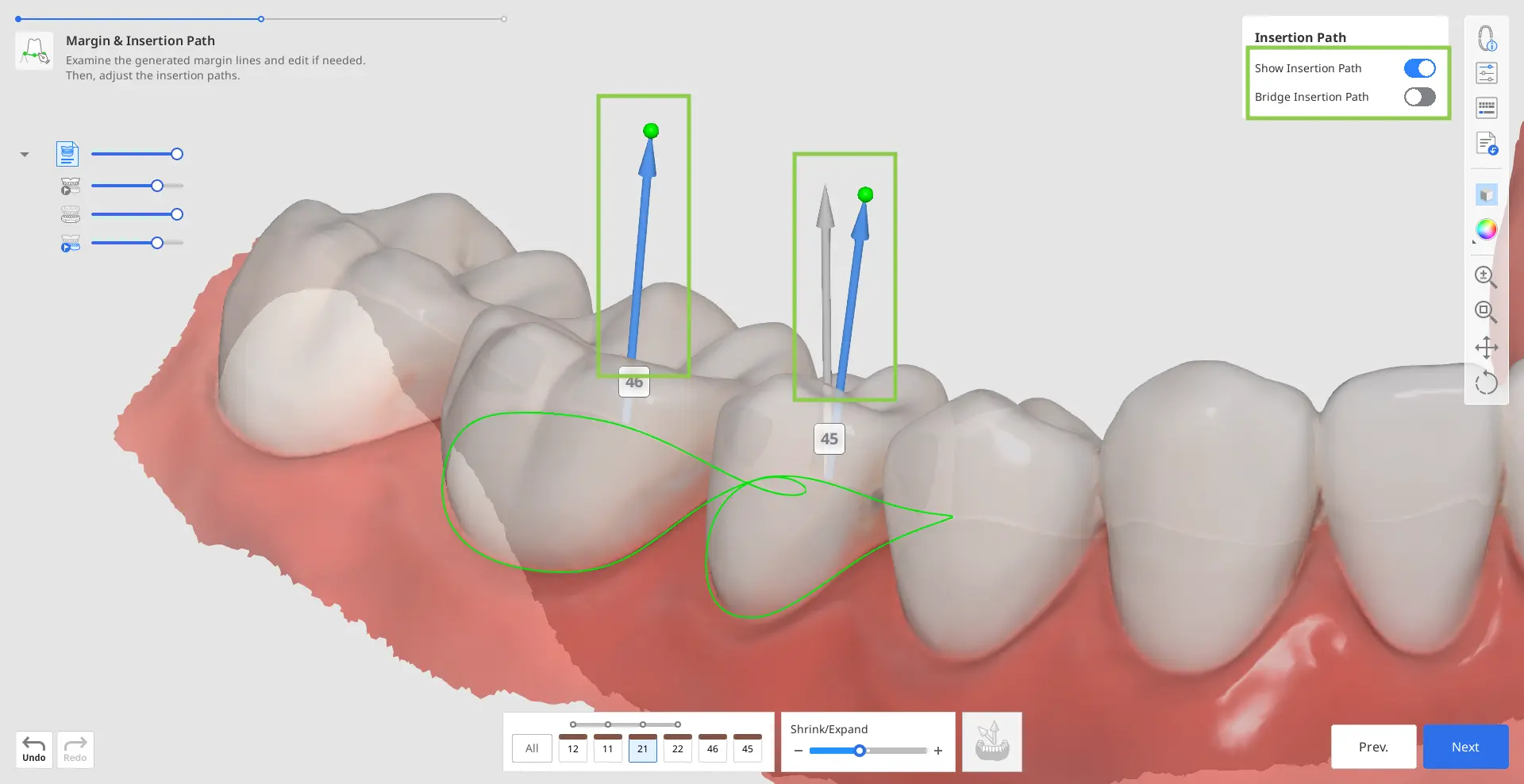

2. 挿入パスは自動的に検出されます。 検知された挿入パスを見直し、調整が必要な場合には、挿入パスの矢印をドラッグして方向を修正します。 グレーの矢印は、最初に検知された方向を表示しています。

🔎ヒント

個別に「ブリッジ挿入パス」をオフにしてブリッジの各クラウンのパスを設定できます。

• 代わりに、3Dデータを回転して下部にある「矢印を自分の視点に設定する」をクリックします.

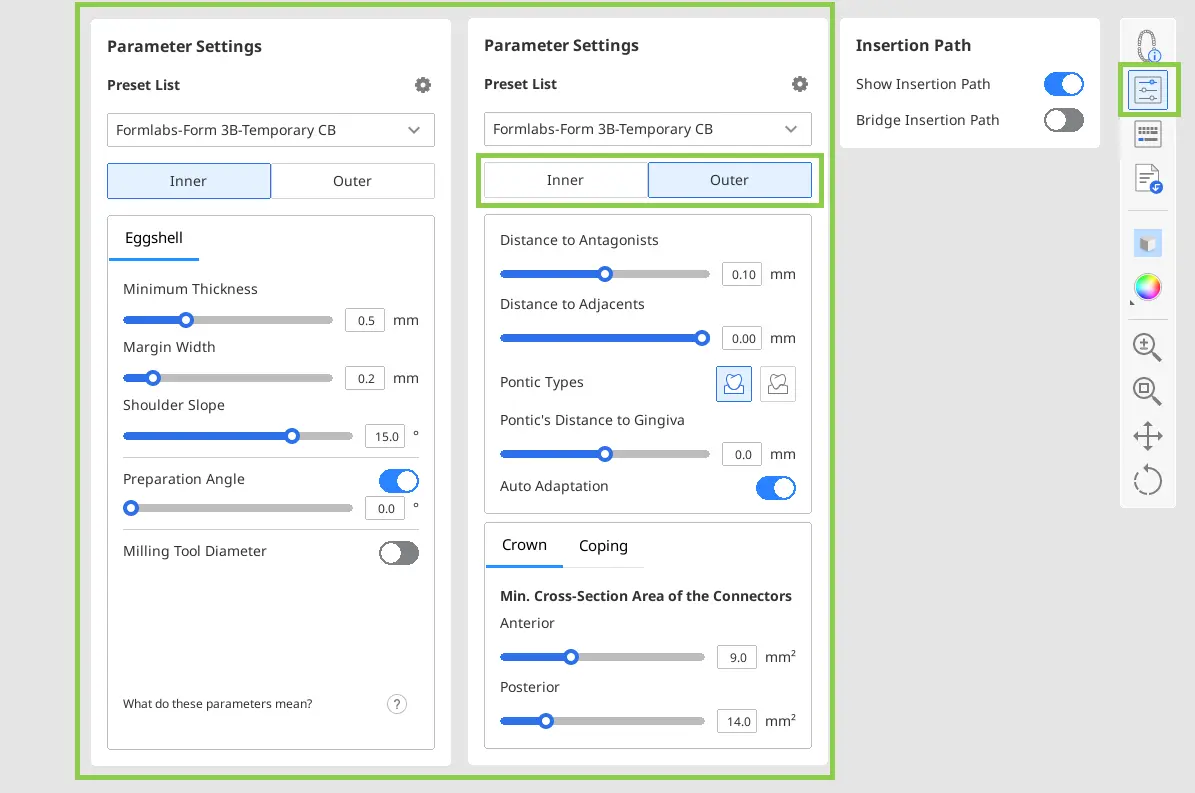

3. このステップで、次のステップに適用される前に修復物の内面と外面のパラメータを見直すこともできます。 デフォルトでは最後に使用されたパラメータが適用されます。 サイドツールバーの「パラメータ設定」をクリックし、詳細を確認します。

• 手動でパラメータ値を設定するか、ご利用になるプリンター向けの推奨プリセット値を使用することができます.

  🔎注意

  推奨プリセット値の受け取り、プリセットリストの管理についての詳細は、このガイドのデータ管理 > プリセット管理をお読みください。

4. 完了したら、「次へ」をクリックします。

🔎注意

最初のステップで施術前データの代わりにライブラリデータを使用することを選択している場合には、追加の歯データの調整ステップに進みます。 このステップの使用方法に関する詳しい説明はこのガイドのワークフロー > 支台歯データモジュール > 歯データの調整セクションをご参照ください。

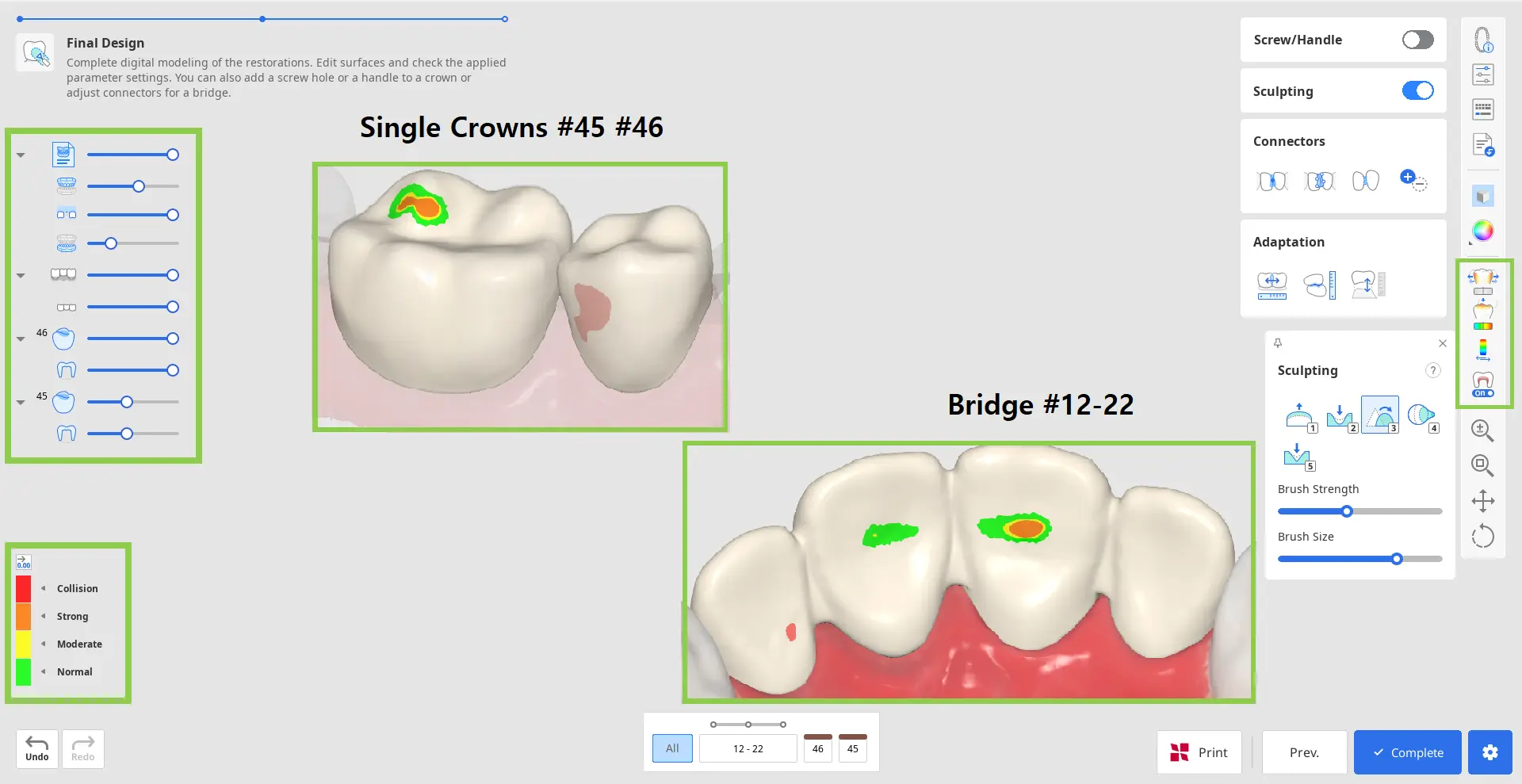

最終形状

こちらは修復物を形状する最終ステップです。 このステップでは、ユーザーは作成した修復物の形状を再度確認して、必要な編集を行い、プリントに進む前に適用したパラメーターを確認する必要があります。 このステップには、追加で実行できる作業として、ブリッジコネクタの編集とクラウンにオプションの形状要素を追加という2つの作業もあります。



1. 作成した修復物の見直しから始めます。 サイドツールバーの分析ツールをオンにし、外面のスカルプティングが必要な箇所を確認します。 「隣在歯との接触領域」と「対合歯との接触領域」では、色を通して隣り合っている歯と接触している領域が表示されます。 「最小の厚さ」では、赤で薄すぎるクラウンの領域が示されます。 スカルプティングツールを使用してこれらの領域に材料をもっと追加します。

🔎ヒント

データツリーのデータの見え方をコントロールして、接触している点と修復物のフィット感を簡単に確認できます。

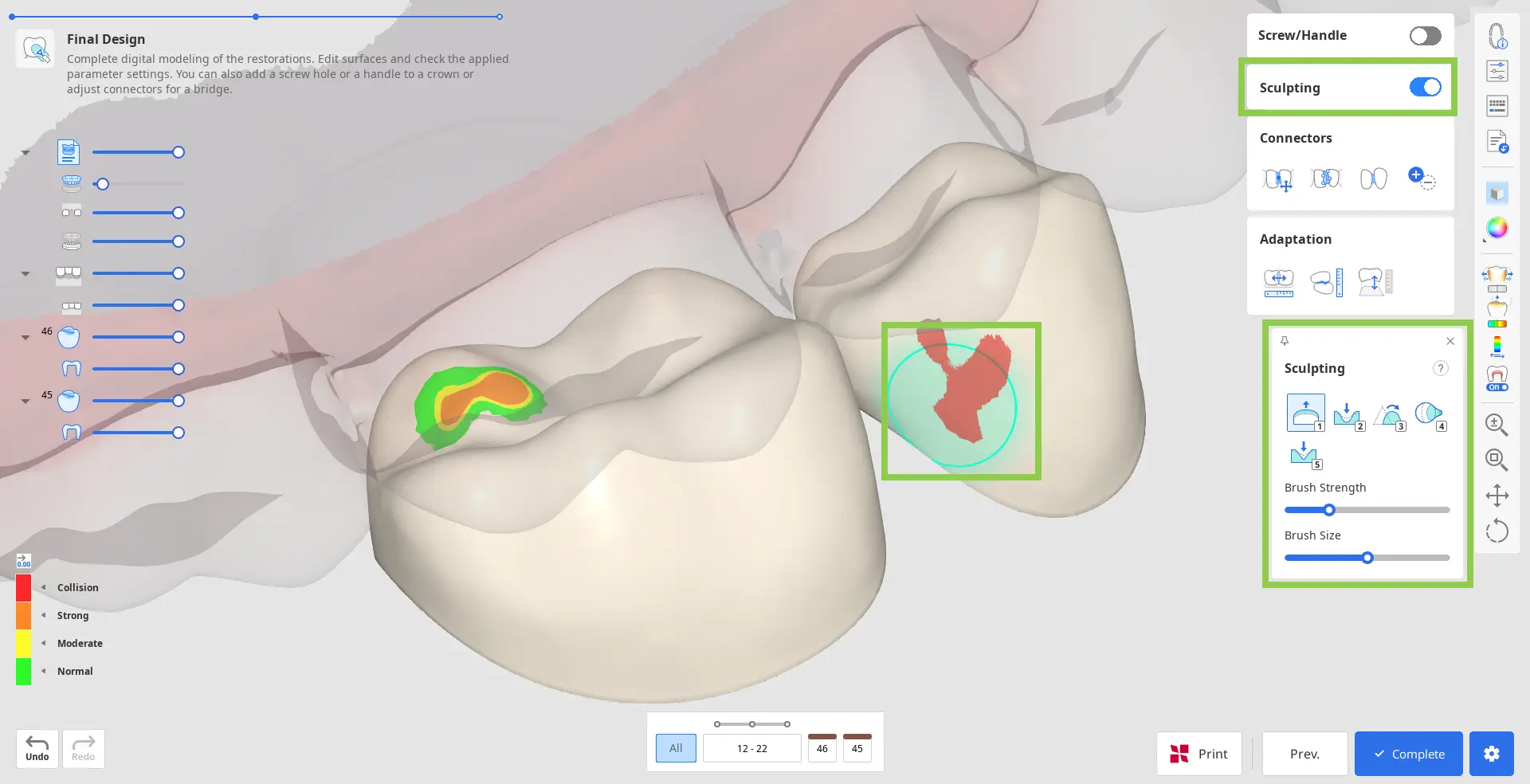

2. 「スカルプティング」を使用して形状の不具合を修正します。 修復物の外面上で材料の追加や削除、材料を滑らかにしたり、モーフ、スカルプティングを行えます。 スカルプティングツールを選択し、ブラシの強度と大きさを調整してから、必要な領域を修正します。 「グルーブ」オプションを使用して、グルーブを簡単に作成できます。

🔎ヒント

「スカルプティング」ウィジェットのクエスチョンマークをクリックするとショートカットが表示されます。

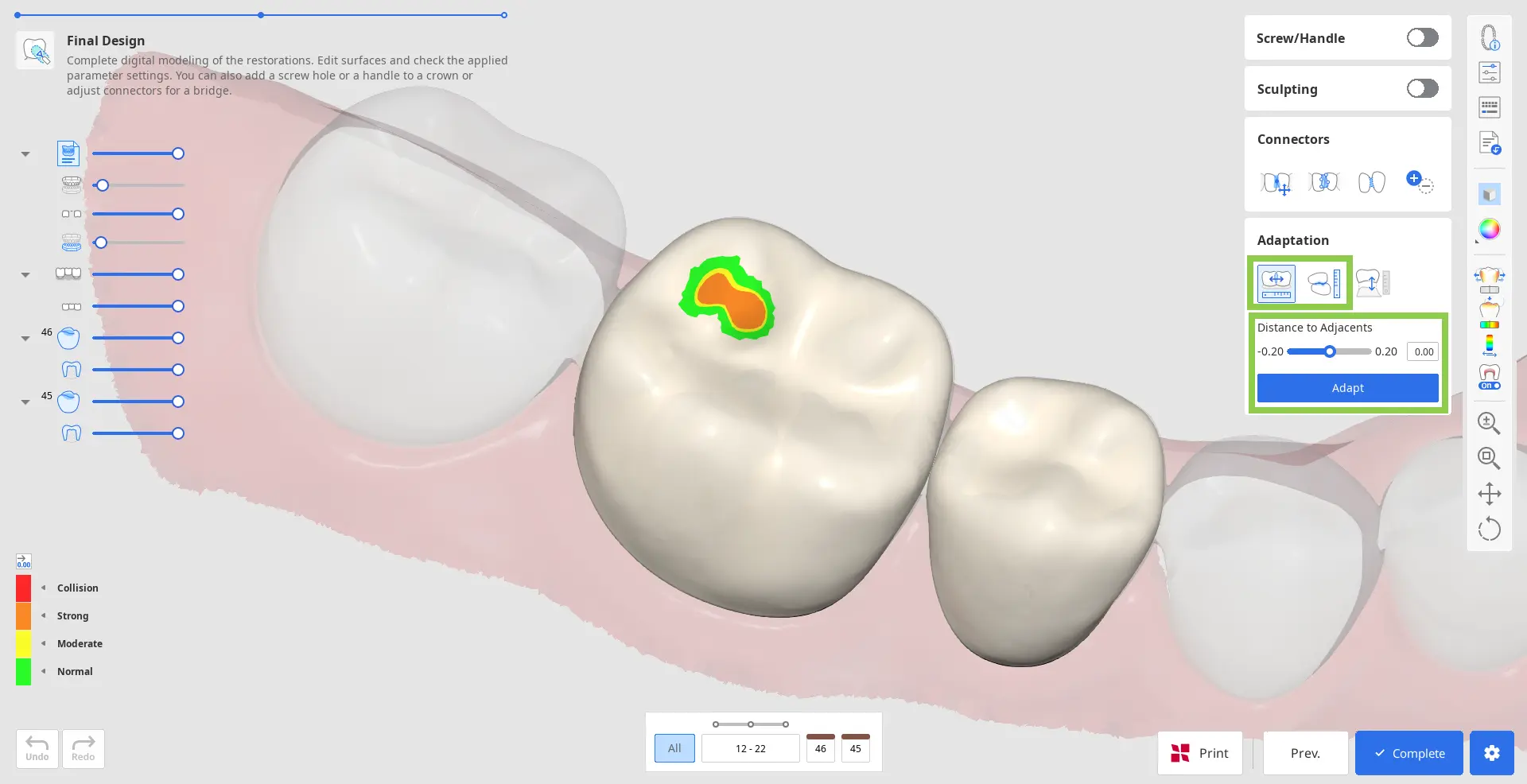

3. 大幅にスカルプティングを行った場合には修復物のフィット感や以前に設定したパラメータを追加で確認する必要がある場合があります。 「適合」を使用して、簡単に調整を行います。修復物を設定の距離で隣在歯と対合歯に適合できます。

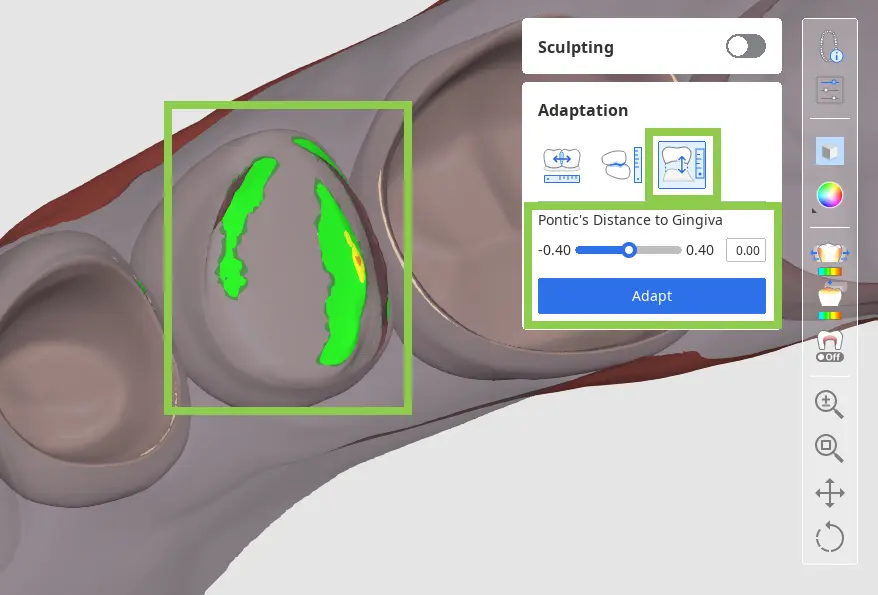

• ブリッジがポンティックの場合、このステップで適合ツールを使用して歯肉までの距離を調整できます。 「歯肉へ適合」機能を選択し、希望する距離を設定し、「適合」をクリックします。

• 動的咬合データがインポートされていた場合には、[静的] または [動的] の咬合に基づいて対合歯に適合するかどうかを選ぶことができます。

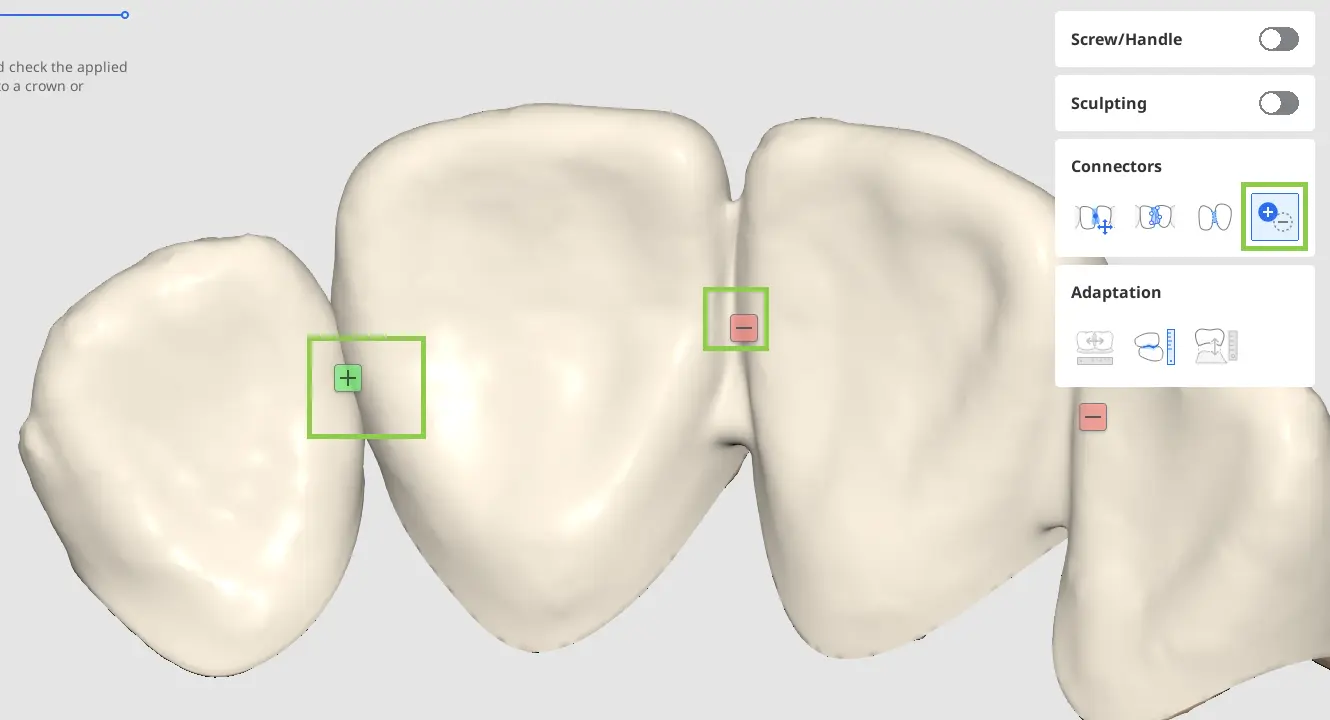

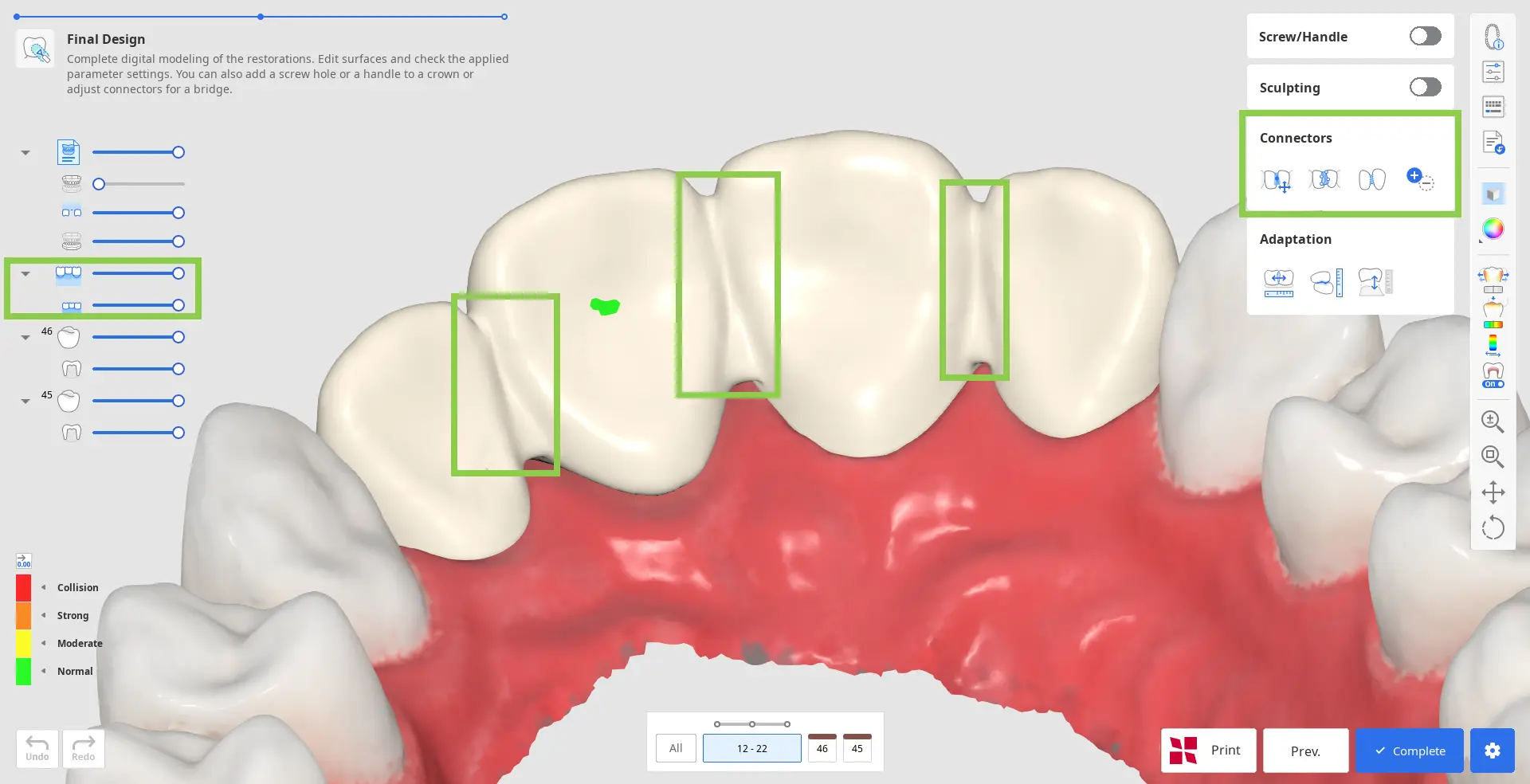

4. ブリッジで作業している場合、各個別の要素のデータはコネクタを追加して一つに結合されます。 「移動」、「編集」、「小さいコネクタを許可」または「追加/削除」のツールを使用してコネクタを編集します。

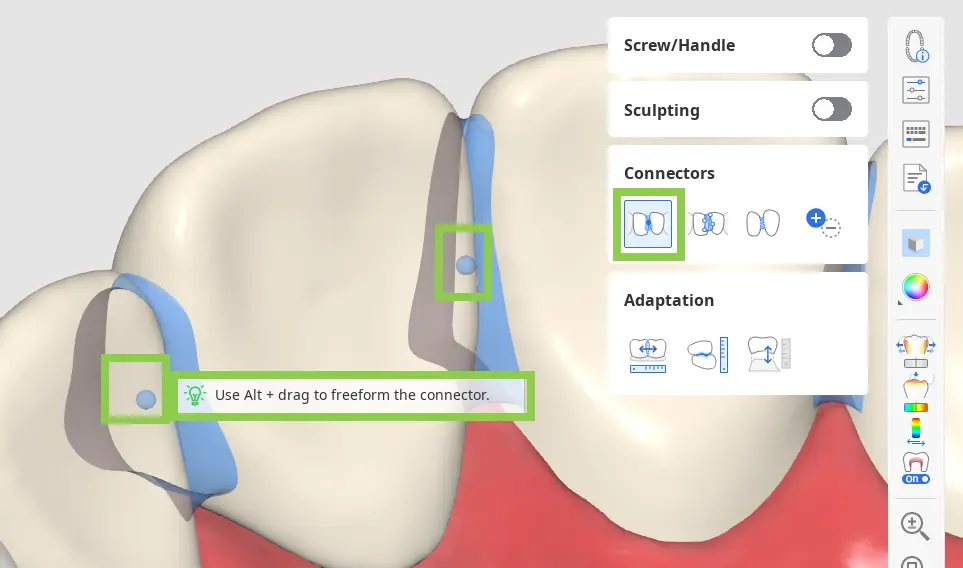

• 「移動」ツールを使用する場合、コネクタの中心点をドラッグしてコネクタの位置と交差領域を再度調整します。

  🔎ヒント

  Alt/Optionを押さえたままマウスを使ってコネクタを素早く手描きします。

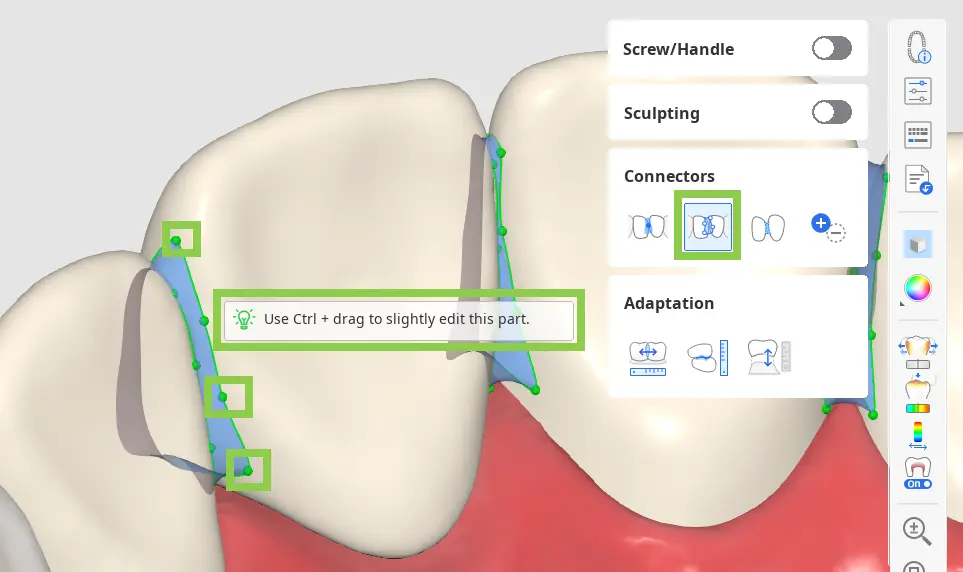

• 「編集」ツールを使用する場合、両方の歯のコネクタのマージンが表示されます。 それらのマージンを編集してコネクタを再度形作ることができます。 歯のマージンラインを編集するのと同じように、クリックして点を追加し、点を右クリックして削除、点をドラッグして移動します.

  🔎ヒント

  Ctrl/Commandを押さえたまま、マージンに素早く少し変更を加えます。

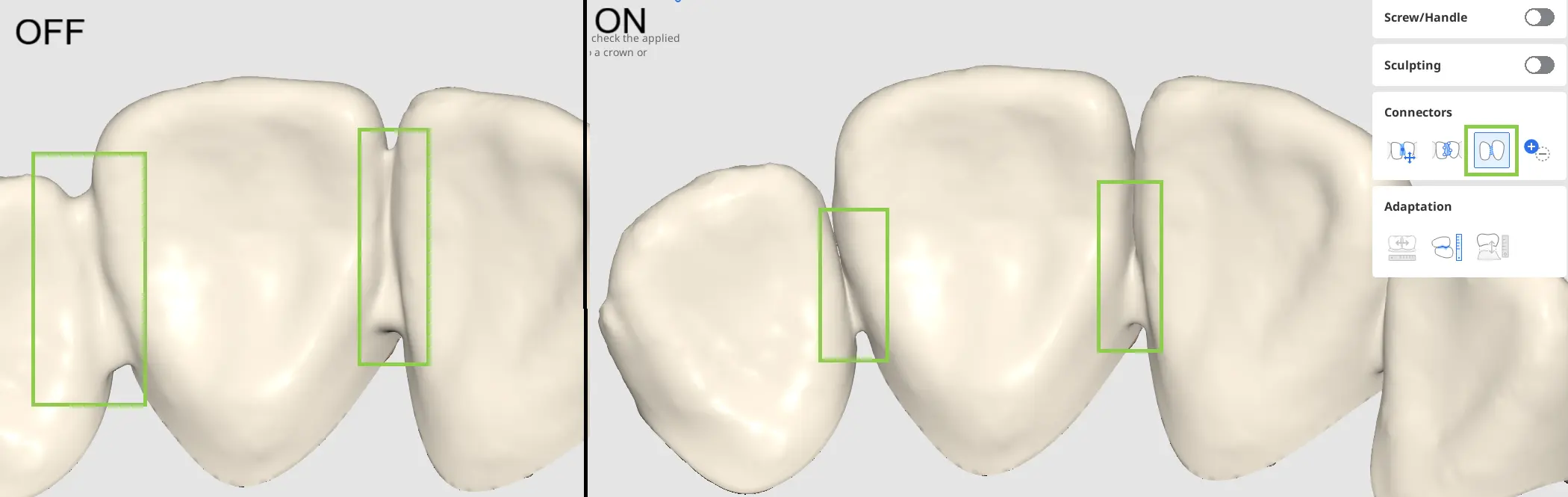

• 「小さいコネクタを許可」が有効になっている場合、プログラムはパラメータ設定で定義されている最小の交差している領域を無視します。 その代わりに、隣在歯間の実際の接点に基づくコネクタが作成されます。

• 「追加/削除」をオンにして、フォーム情報に関係なく、すべての登録ユニット間のコネクタを管理します。 これによりブリッジを一つのユニットに分離または一つのユニットをブリッジにつなげられるようになります。

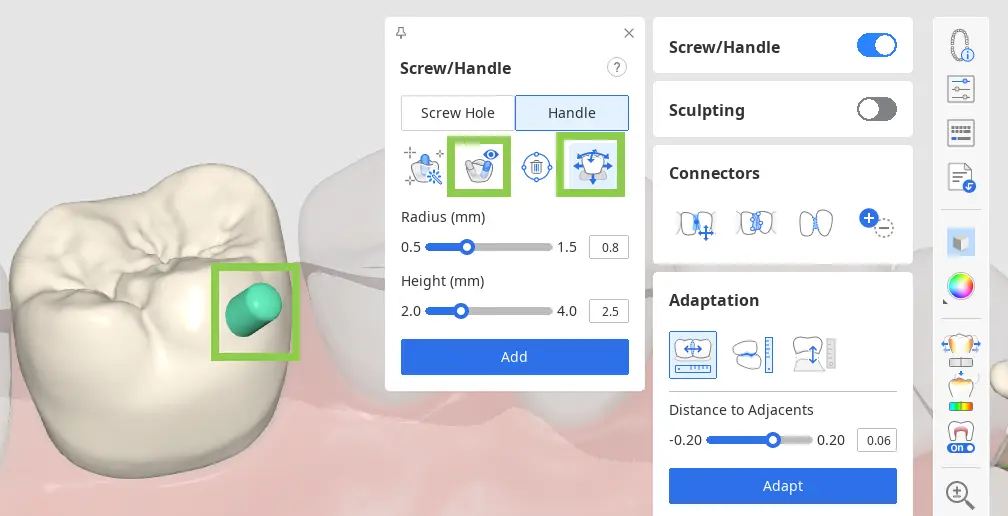

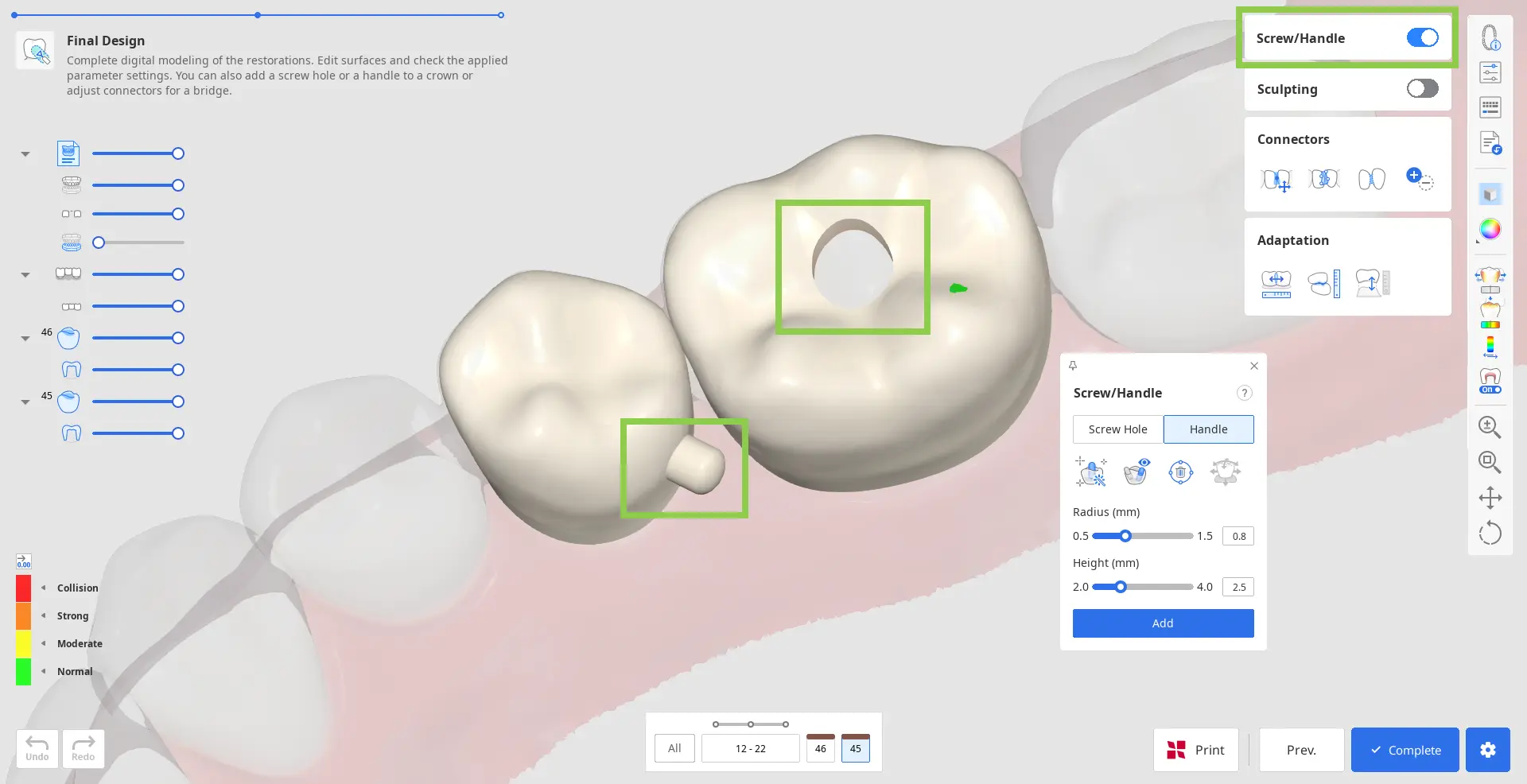

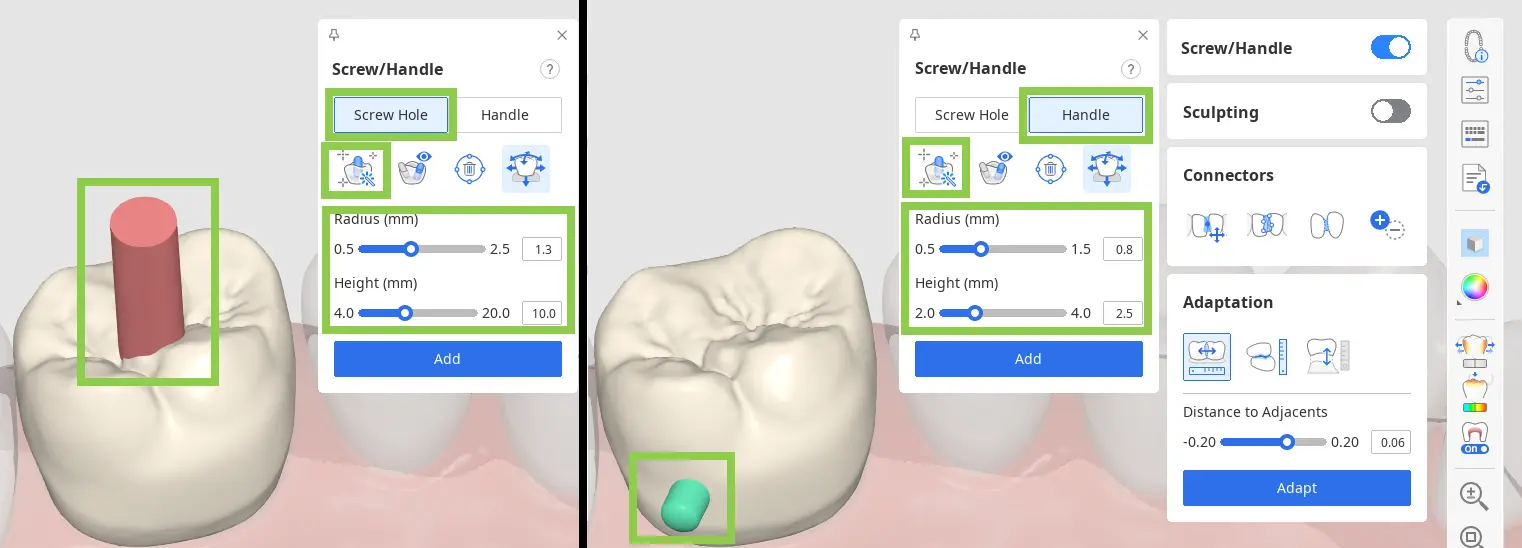

5. クラウンの形状作り作業をしている場合、「ネジ/ハンドル」を使用してネジ用の穴やハンドルを追加できます。

• 追加したい要素を選択して開始し、「自動設定」をクリックします。 これにより立方体が自動的に配置され、最も最適な箇所（舌側のハンドルや中央の穴）に要素が作成されます。 次に、下の立方体の半径と高さを調整し、「追加」をクリックします.

  🔎ヒント

  要素を作成するための立方体は、2回クリックして自分が選択した箇所に手動で配置することもできます。



• また、「移動」ツールを使用して素早く立方体を動かしたり、データを回転させて方向を変更したりでき、その後で「自分に向けて設定」で自分の視点を設定します。

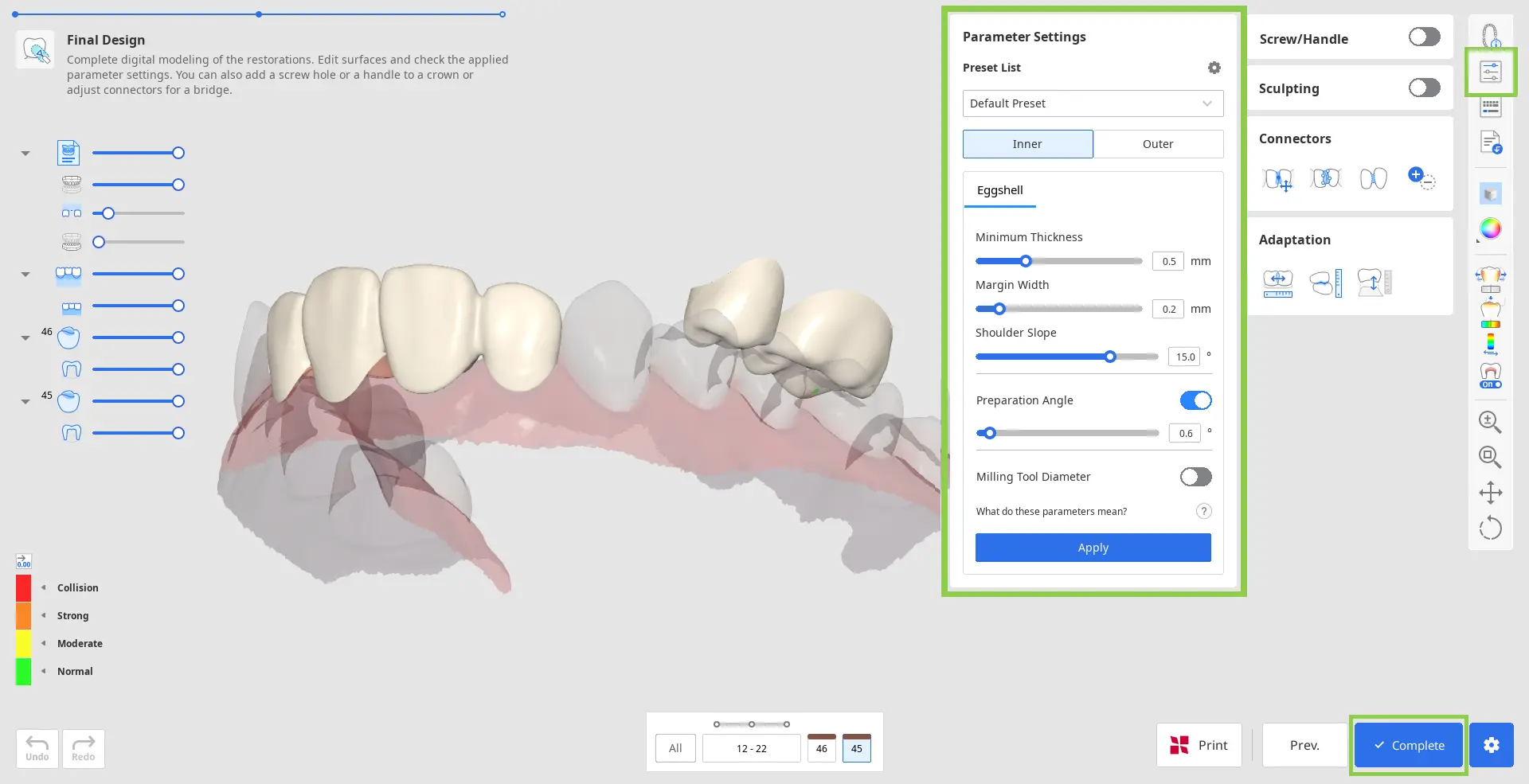

6. 最後に、形状を保存し、プリントに送信する前に「パラメータ設定」で内側と外側のパラメータを確認します。

7. 修復物の形状を保存するには、右下隅にある「完了」をクリックします。

⚠️有料機能

STLファイルとして完了した修復物の形状を保存しエクスポートする機能は有料です。 料金はスキャナー所有の状態や場所により異なります。

支払いの詳細については、Meditヘルプセンターにアクセスするか、こちらをクリックしてください。

8. SprintRay 3Dプリンターをお持ちの場合は、このステップからすぐに修復物の形状をRayWareクラウドに移すことができます。 この場合には、下部にある「SprintRayでプリント」を使用し、画面上のガイダンスに従います。 この機能を使用するには、RayWareクラウドのアカウントが必要です。

⚠️注意

RayWareクラウドへの接続に問題がある場合には、以下のトラブルシューティングのガイドを参照してください。

• インターネット接続を確認

• ログイン認証情報(ユーザー名とパスワード)を確認

• 修復物の形状を確認

引き続き問題がある場合には、SprintRayのサポートにご連絡ください。



このモジュールのワークフローは対象の修復物により異なります。 下の表は、各修復物のタイプごとのワークフローにどのステップが含まれるかを示しています。

	マージン & 挿入パス	歯データの調整	最終形状
ブリッジ	O	O	O
クラウン	O	O	O
べニア	O	O	O
インレー/オアンレー	O	O	O
コーピング	O	X	O
メリーランドブリッジ	O	O	O
歯頸部インレー*	O	X	O

補綴物の種類ごとのサンプルワークフロー動画は、以下にリンクされたページからご確認いただけます。

使用事例

*歯頸部インレーのワークフローは、別表で別に説明があります。

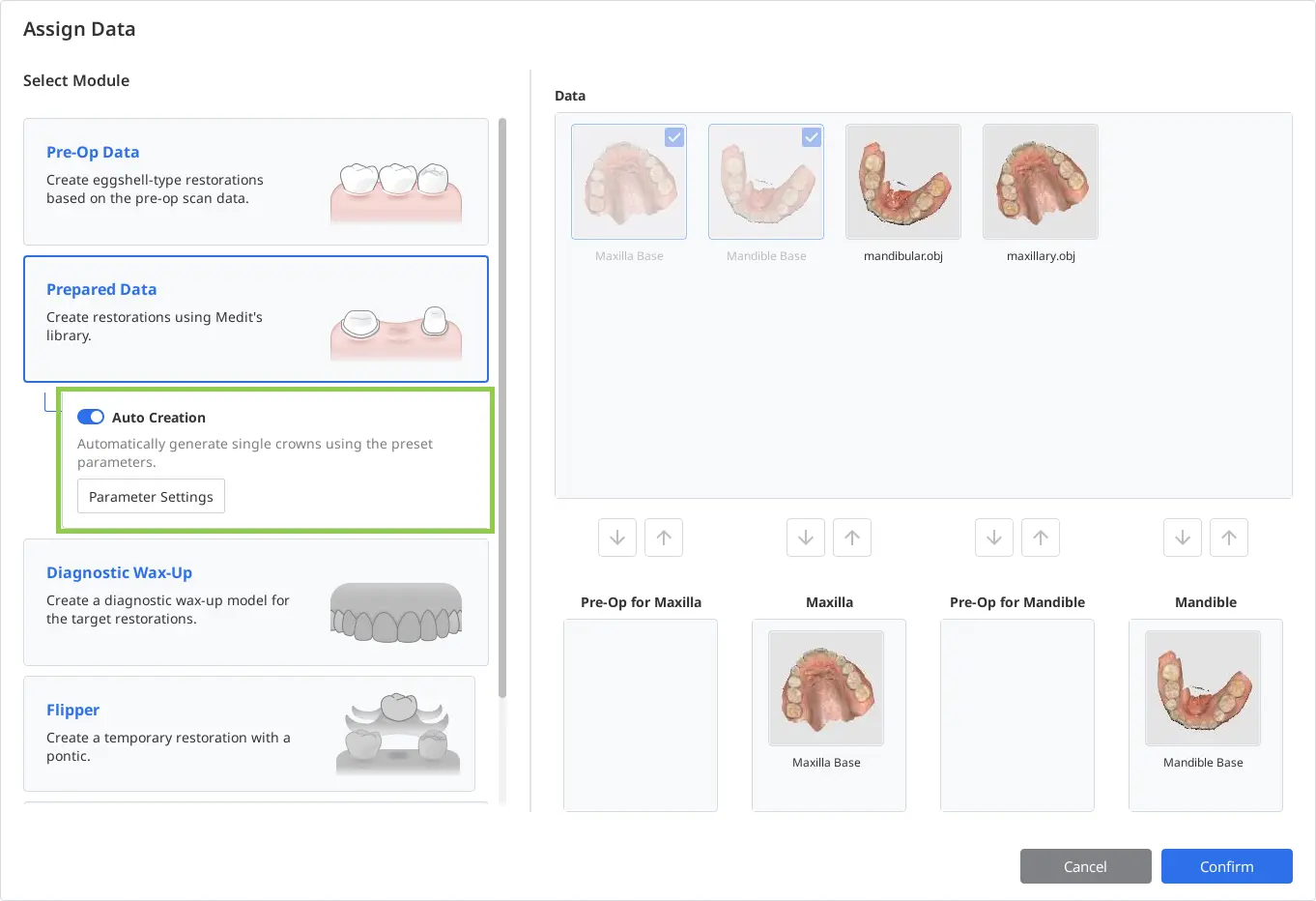

単体クラウンの自動作成

このモジュールは、プリセットのパラメータに基づく小臼歯と大臼歯の単体クラウンの自動作成に対応しています。 この機能を使用するには、Medit Linkのフォームに単体クラウンのみが含まれている必要があります。 データの割り当てウィンドウで「自動作成」トグルを有効にし、設定のプリセットのパラメータを確認します。
データを割り当てた後にユーザーは最終形状ステップに入り、そこで生成したクラウンを確認し、カスタマイズできます.



単体インレーでのAIデザイン

このモジュールは、小臼歯と大臼歯の単体インレー用のAI生成のデザインに対応します。 デザイン処理中にAIモデルが使用可能なプリセットパラメータを使用しますので、設定のプリセットパラメータを事前に確認する必要があります。

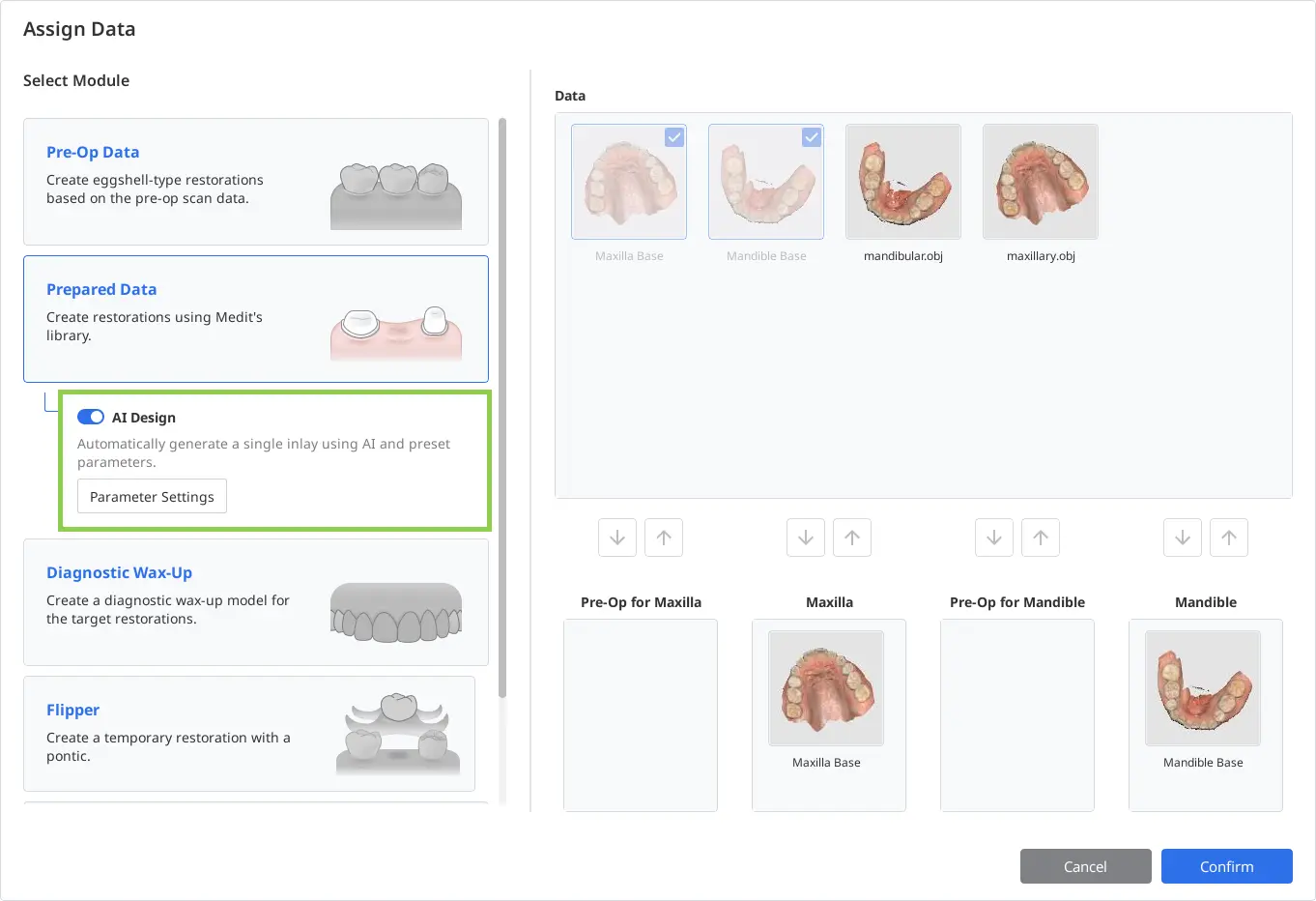

この機能を使用するには、Medit Linkのフォームに単体インレーを含める必要があります。 データの割り当てウィンドウで、「AIデザイン」のトグルをアクティベートすると、ワークフローの2番目のステップで「AIインレー」機能が有効になります。

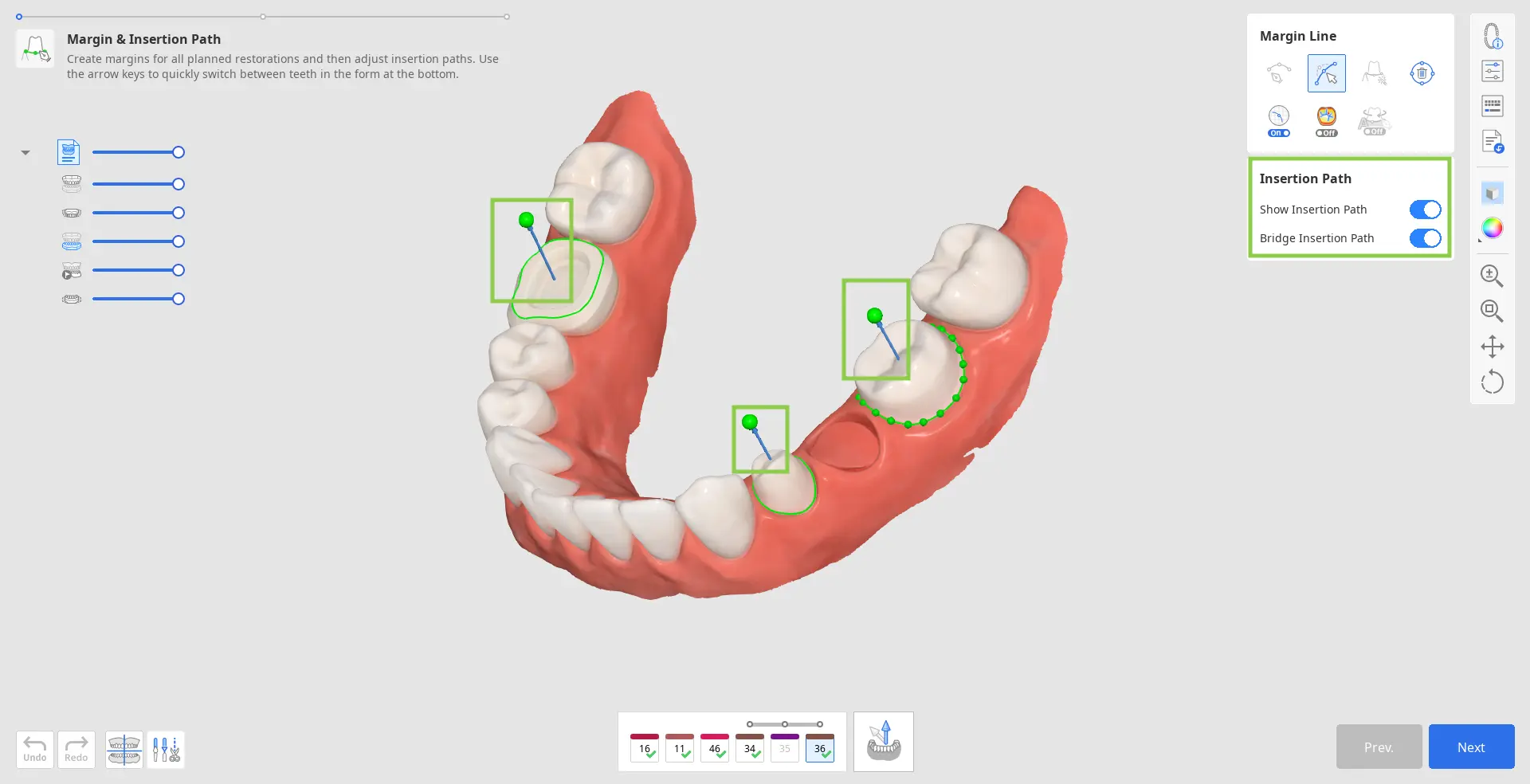

マージンと挿入パス

最初のステップでフォームに入力したすべての歯番のマージンラインを引く必要があります。その後にそれぞれの修復物の挿入パスを設定します。

1. 下部にある歯のフォームを確認して開始します。 歯番に緑のチェックマークがある場合、その歯のマージンラインはすでに作成されているか、ケースからインポートされています。コーピング、クラウン、インレー、オンレーのマージンラインは自動で作成されます。

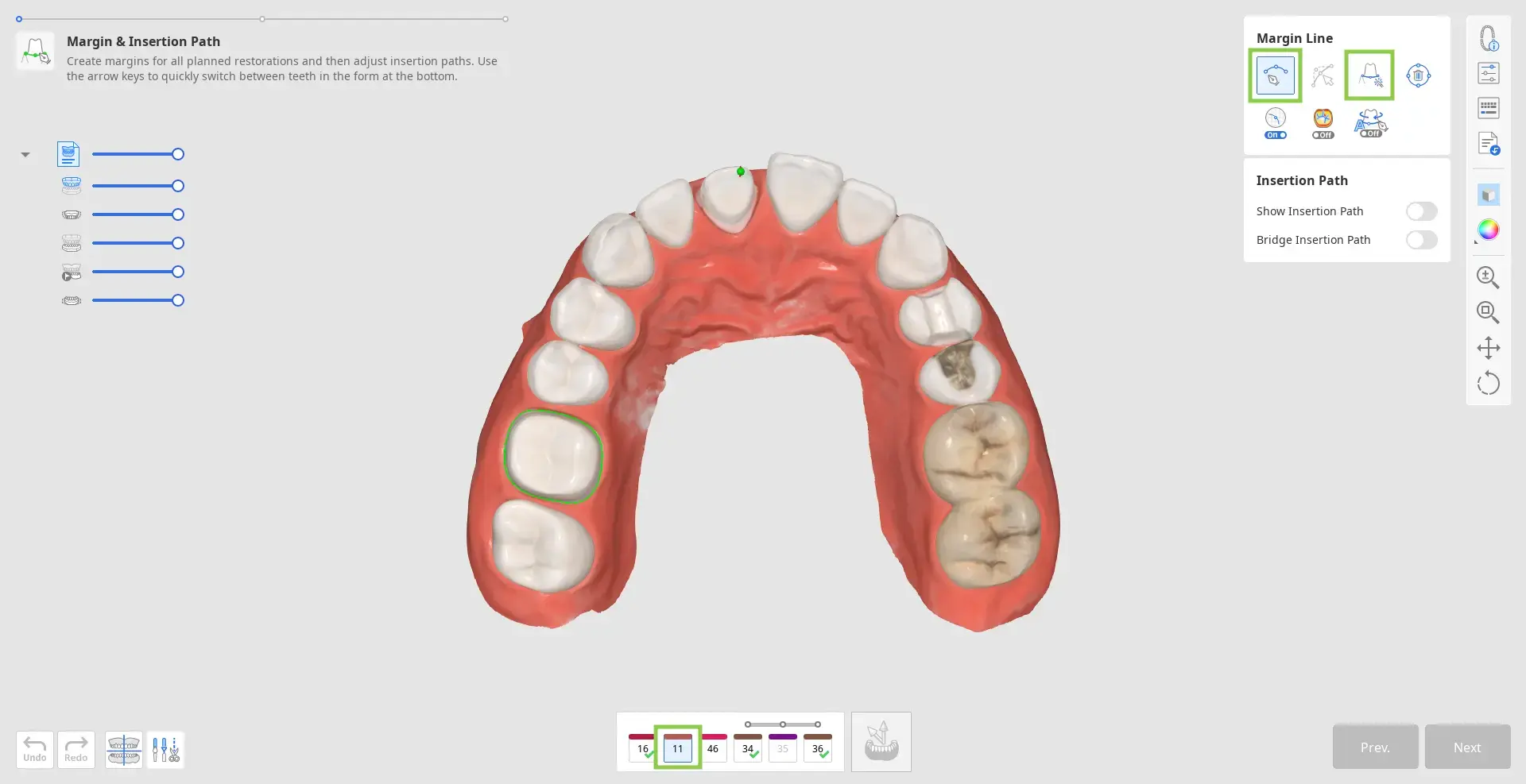

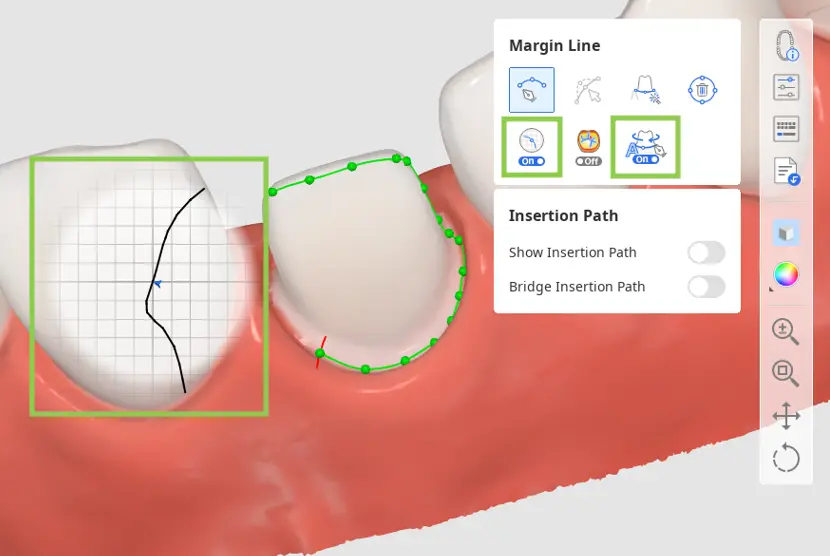

2. 次にまだマージンがない歯番を選択し、「自動作成」または「手動作成」ツールを使用してマージンラインを描きます。「自動作成」ではユーザーが決めた1つの点に基づいてマージンが引かれ、「手動作成」では、複数の点に基づいてマージンを引きます。

• 「区画ビュー」または「動的ビューの変更」をオンにして手動でマージンを引きやすくします。

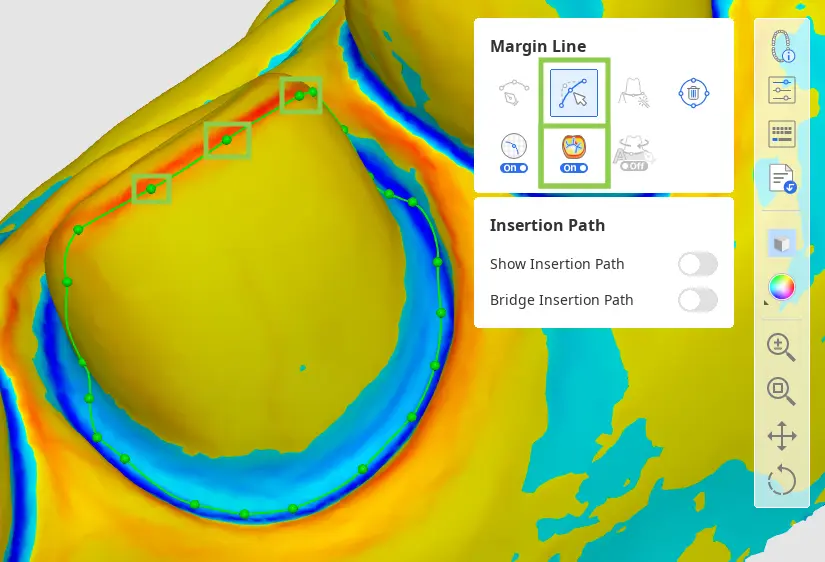

3. コントロールの点を追加、移動または削除してすべてのマージンを編集できます。 クリックして点を追加し、それを右クリックして削除し、ドラッグして移動します。
編集中に深さを理解できるように「曲率表示モード」をオンにすることができます。

🔎ヒント

Ctrl/Commandキーを押さえたままマウスをドラッグして素早く少しの修正を手描きで加えます。



4. すべての対象の歯のマージンを作成後には、挿入パスだけに作業を行えます。「挿入パスを表示」をオンにし、挿入パスの矢印をドラッグして自動でパスの設定を調整します。 グレーの矢印は元の方向を示しています。

🔎ヒント

「ブリッジ挿入パス」をオフにしてブリッジの各クラウンのパスを個別に設定します。

• 代わりに、3Dデータを回転して下部にある「矢印を自分の視点に設定する」をクリックします。





5. 完了したら、「次へ」をクリックするか、スペースバーを押して次のステップへ移動します。

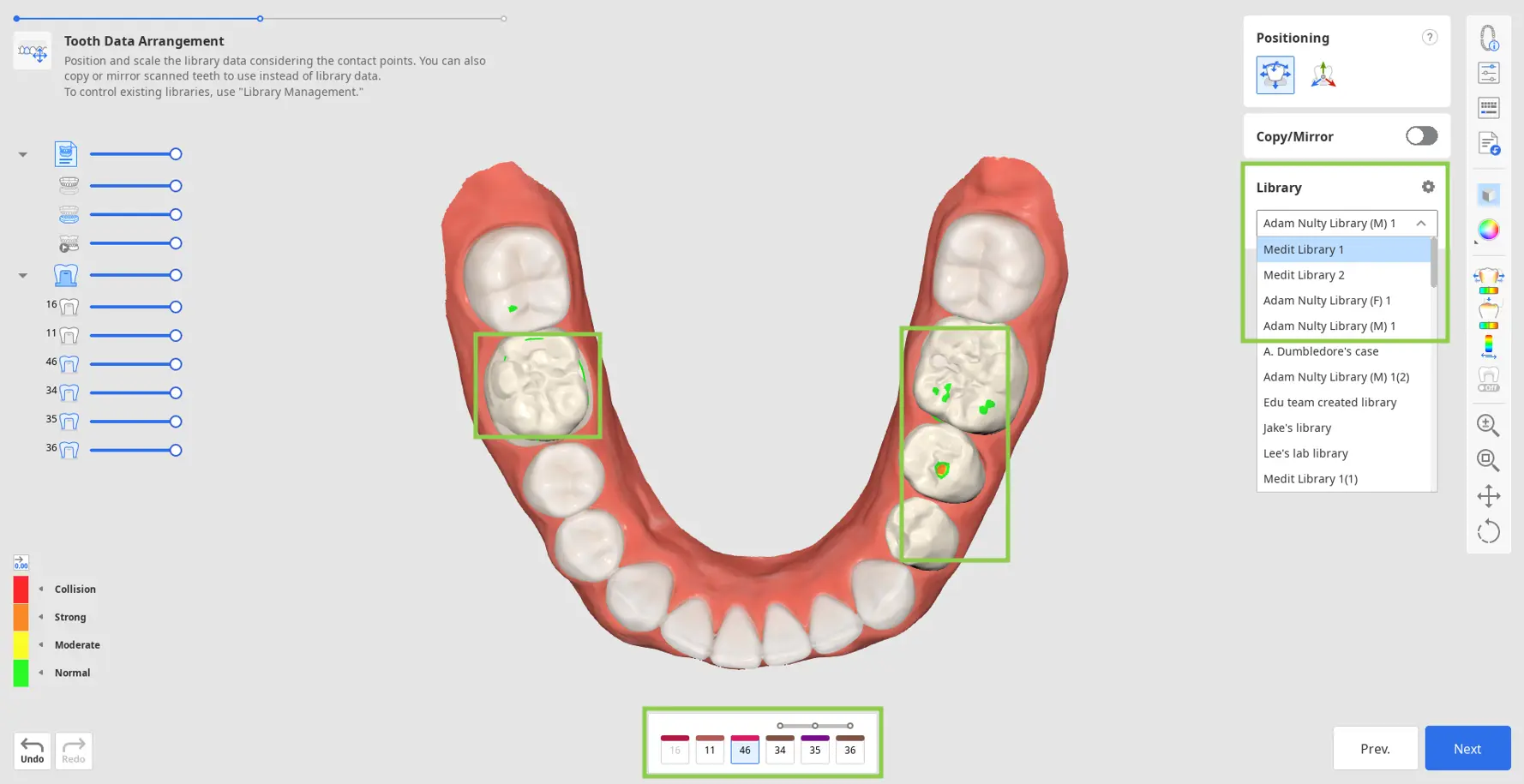

歯データの調整

このステップでは、ユーザーは修復物を作成するために歯のデータを配置する必要があります。 歯のライブラリデータまたは使用可能な施術前または参照用のスキャンデータのいずれかを使用できます。



1. このステップに入ると、選択したライブラリの歯のデータはフォームで指定しているすべての対象の歯に自動的に割り当てられます。 デフォルトの歯のライブラリは6個あり、右側のライブラリツールボックスで使用するライブラリを選択できます。

🔎注意

使用可能なライブラリのリストを50個まで拡張したり、「ライブラリ管理」でライブラリデータを修正したりすることもできます。 この機能の詳細については、データ管理 > ライブラリ管理にアクセスしてください。

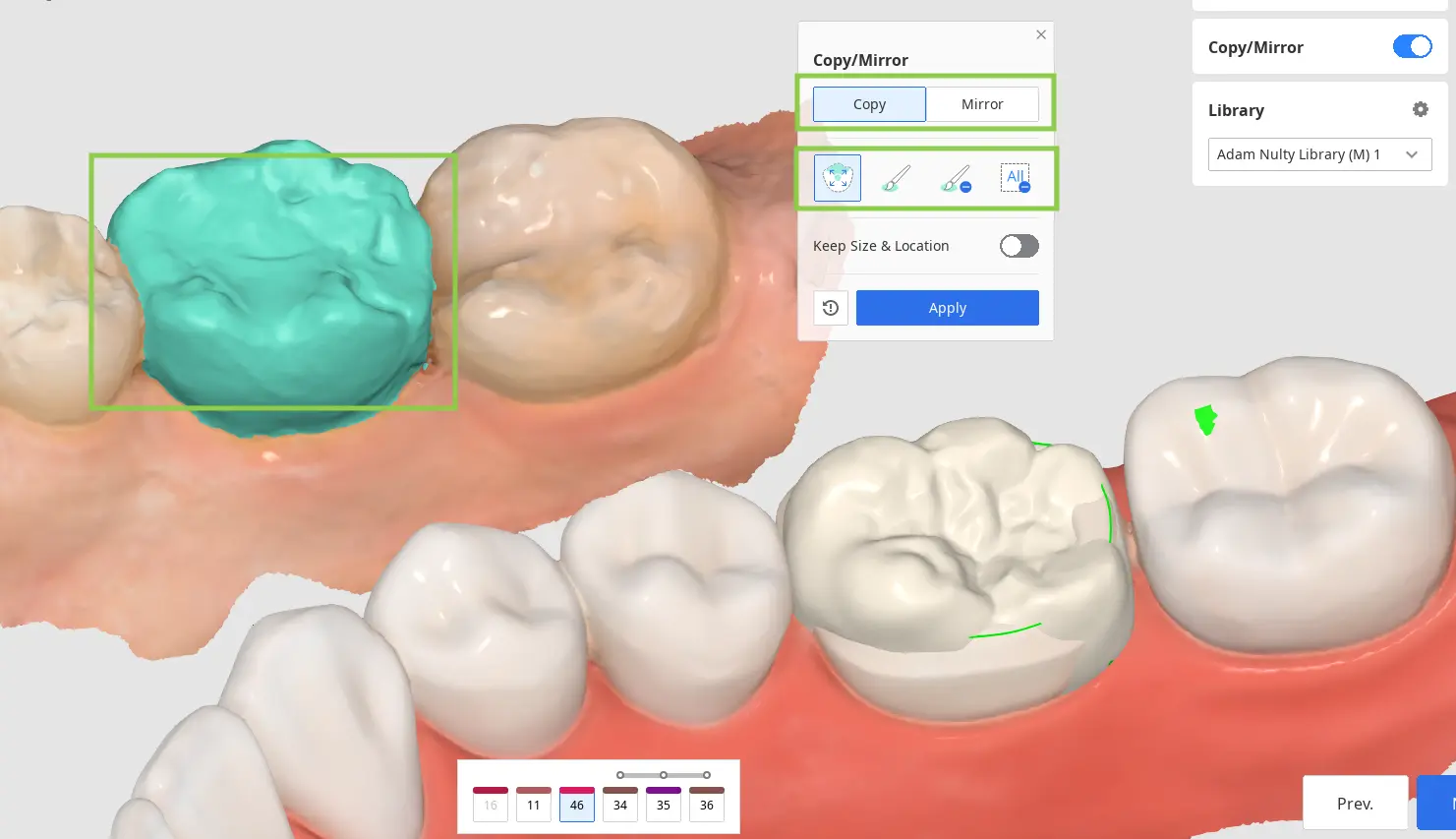

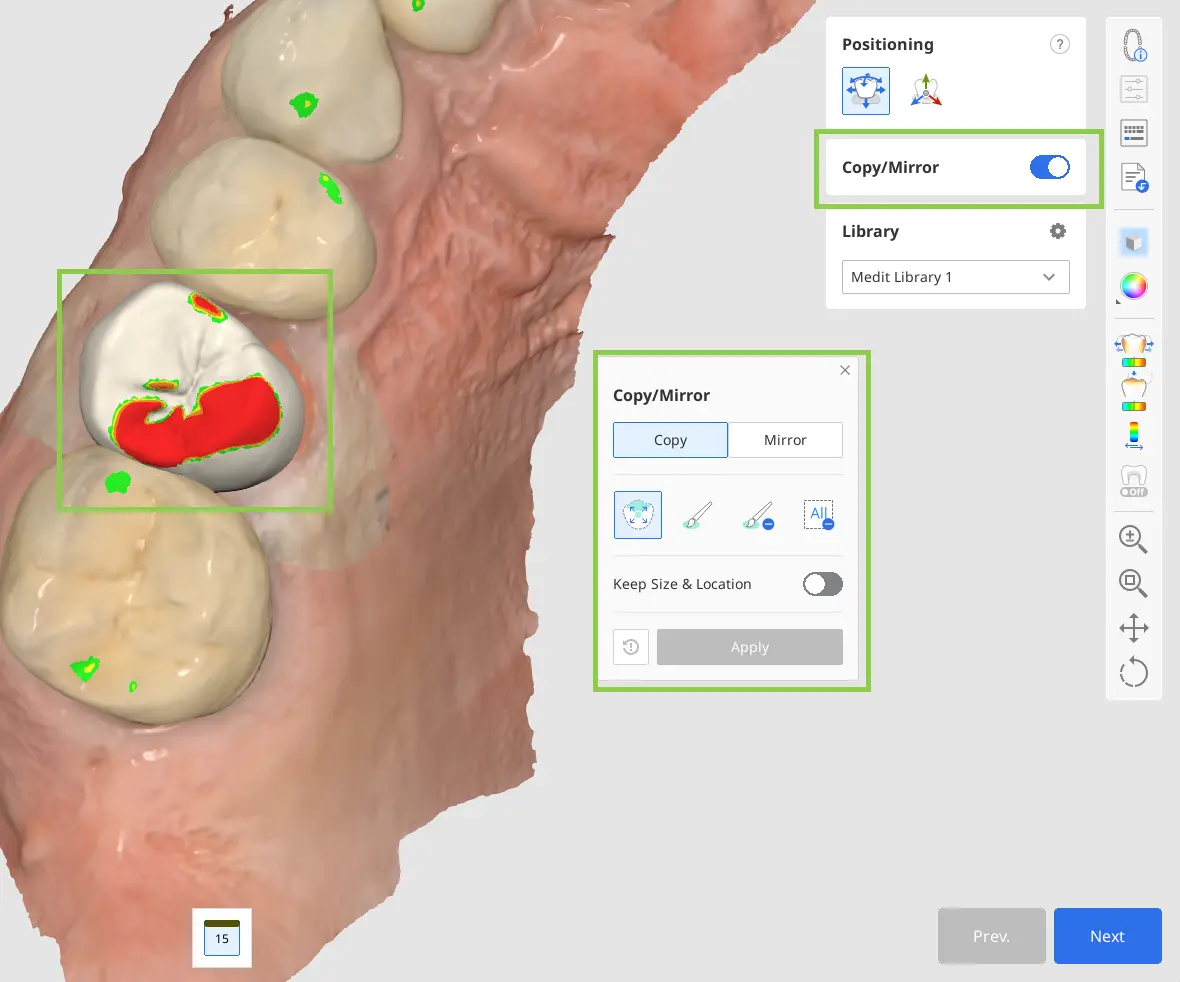

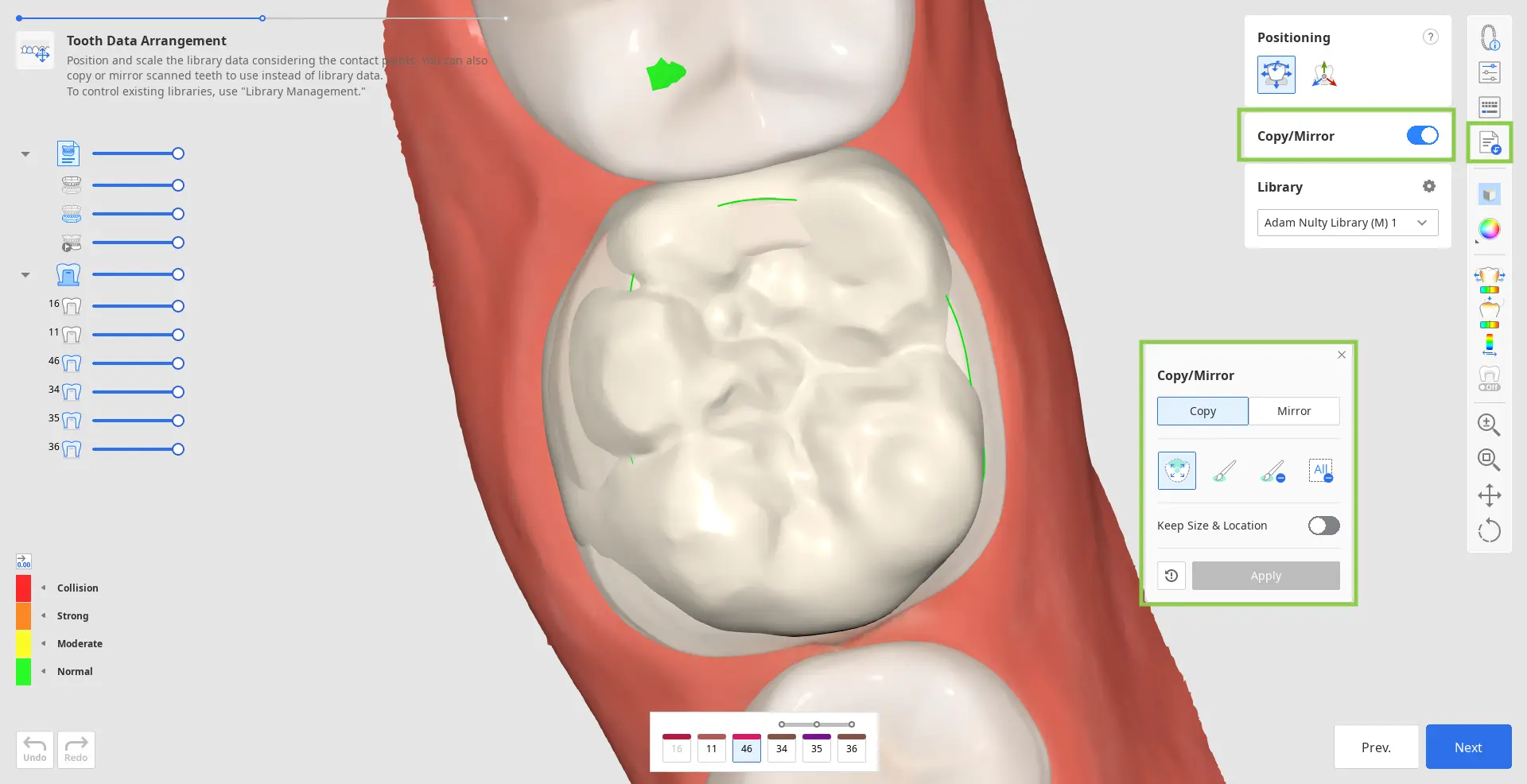

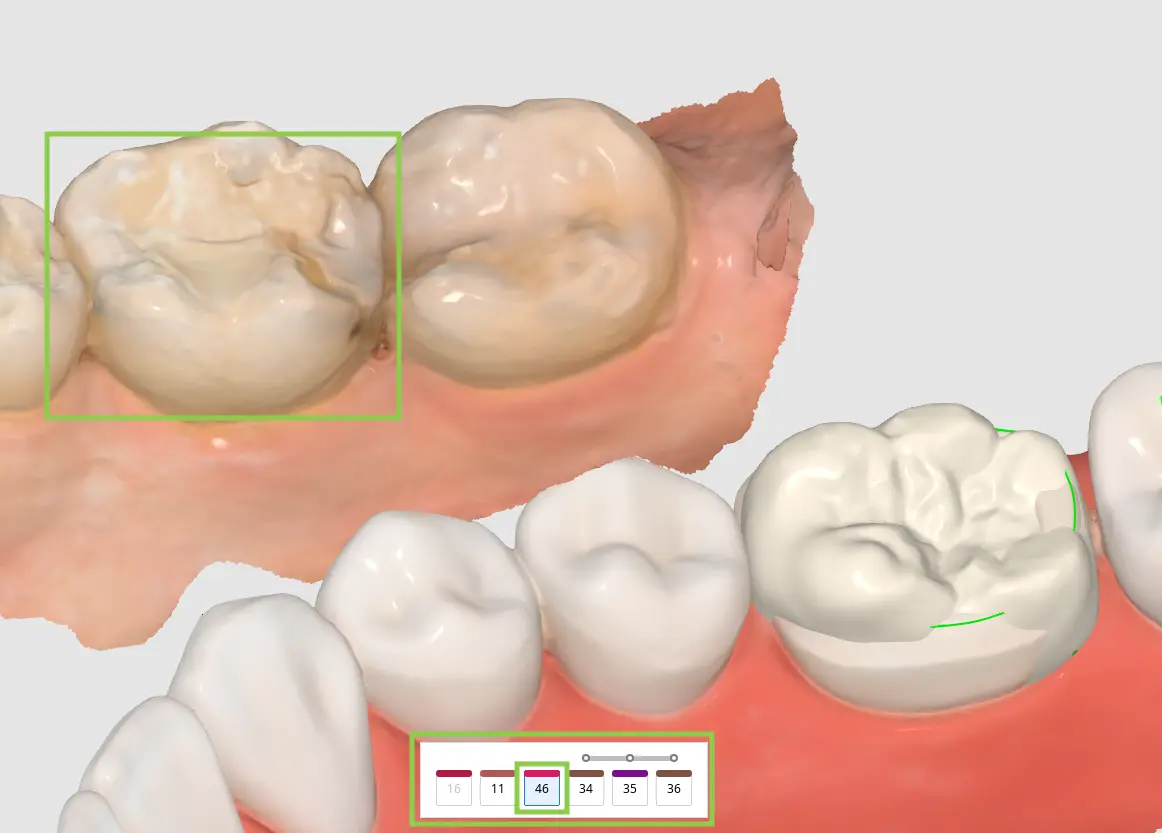

2. 代わりに、他の使用可能なデータを複製してライブラリデータの代わりに使用することもできます。 複製する場合、開始時のデータの割り当てのダイアログ経由でインポートした施術前データまたはサイドツールバーの「追加データをインポート」経由で読み込んだ他の参照用のスキャンデータのいずれかを使用できます。 後者の場合（「追加データをインポート」ツールの使用）、その他のMedit Linkケースまたはローカルで保存したデータから追加のデータをインポートできます。 データを複製するには「コピー/ミラーリング」ツールを使用します。 「コピー」では、スキャンした歯そのままの複製が作成され、「ミラーリング」では対称な複製が作成されます。 コピーまたはミラーリングのデータは下部のフォームで現在選択されている1本の歯だけに適用されますので、ご注意ください。

• 下部にあるフォームの複製されたデータで使用したい歯番を選択し、複製しているデータを探して（可視化するためにデータツリーを使用）開始します。

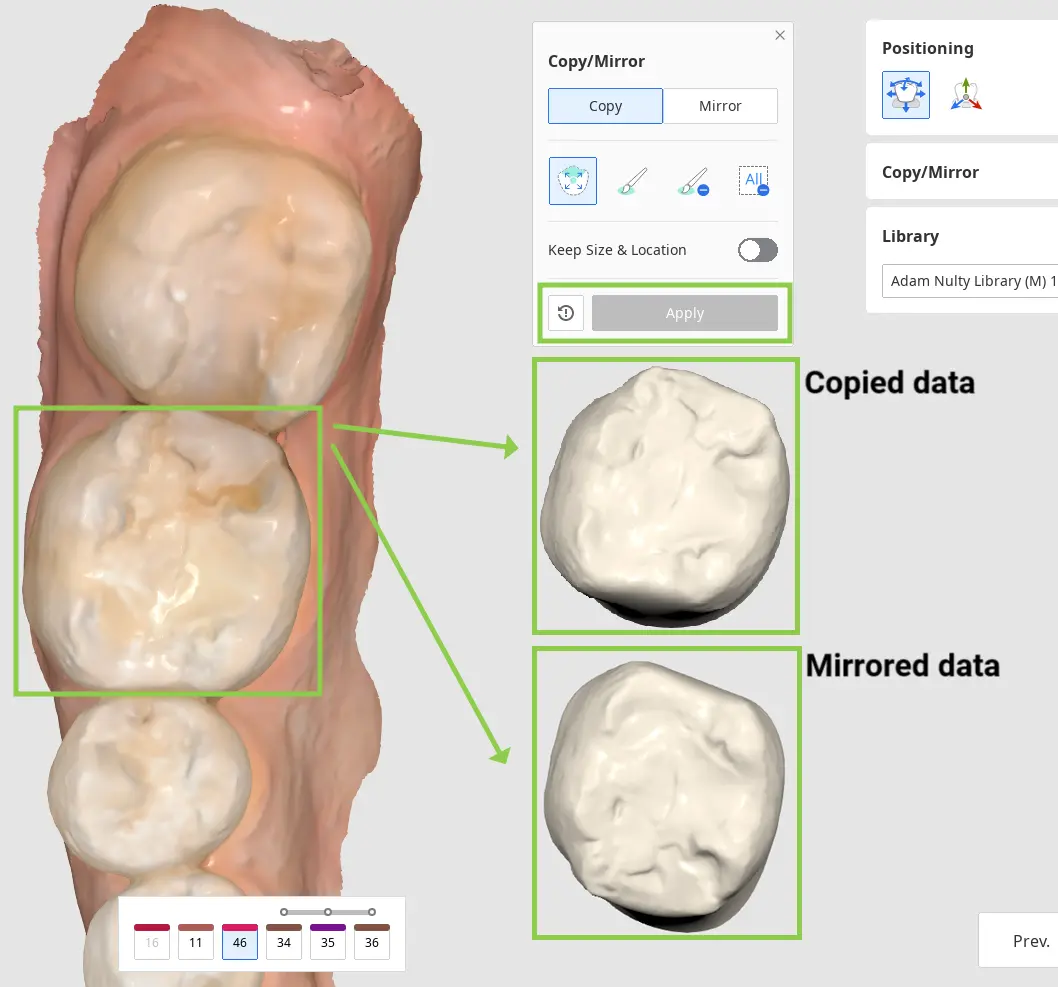

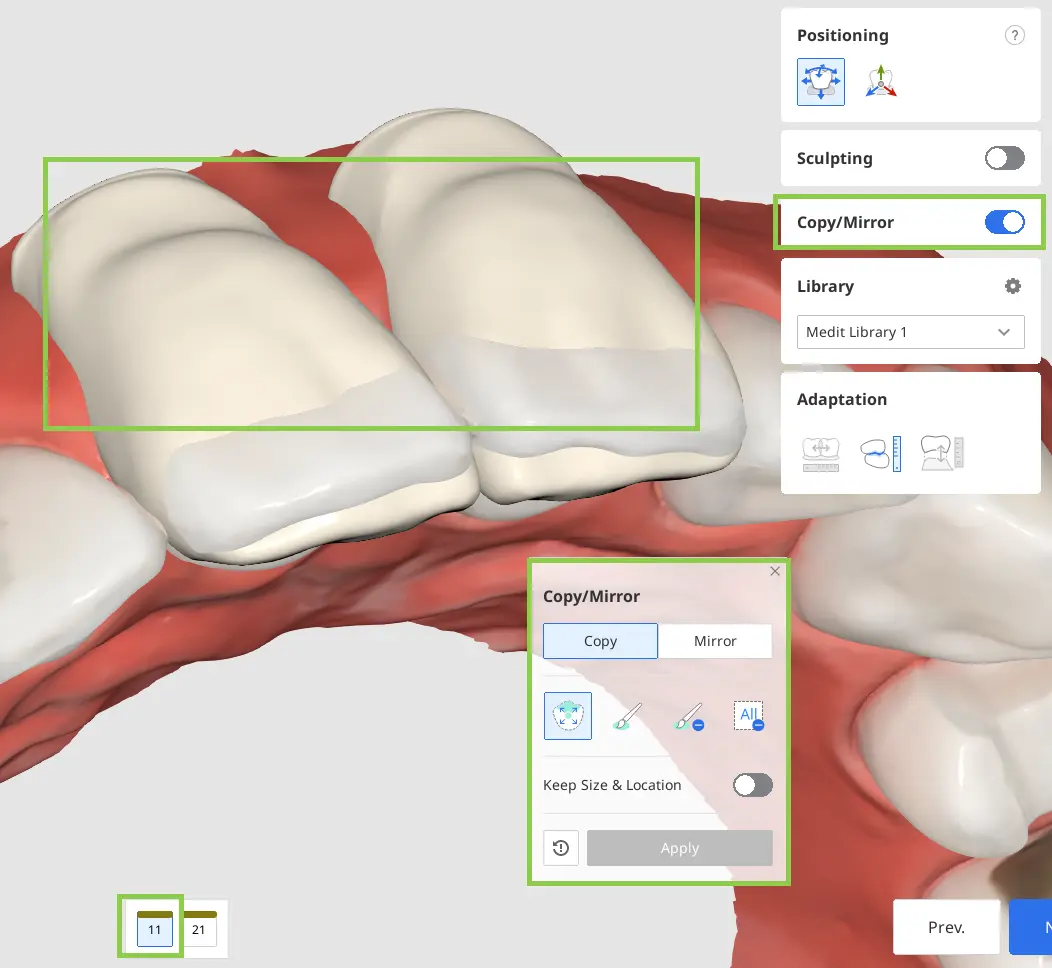

• 次に、表示されているウィジェットの「コピー」または「ミラーリング」を選択し、付属のツールを使用して希望する歯のデータを選択します。

  🔎ヒント

  データをコピーする際に、「サイズ&位置を維持」トグルを使用して、元のデータと同じサイズと位置で複製を作成できます。 オンになっていない場合、コピーしたデータは指定した対象の歯の上に位置されます。



• 「適用」をクリックし、ライブラリデータを指定したデータに置き換えます。 希望する場合には、「リセット」をクリックしてライブラリデータを使用するに戻ることもできます。

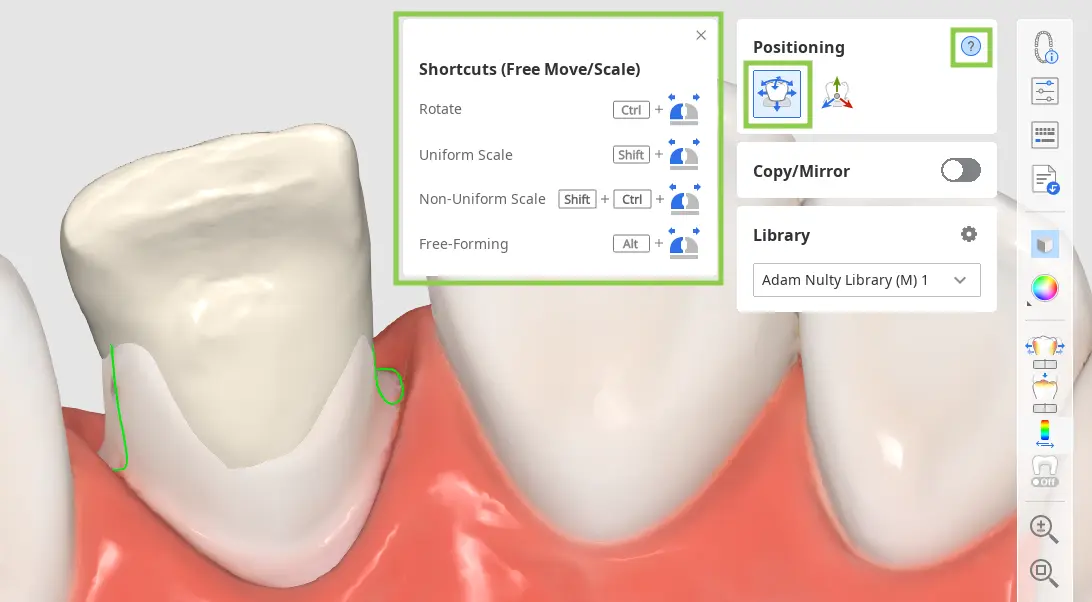

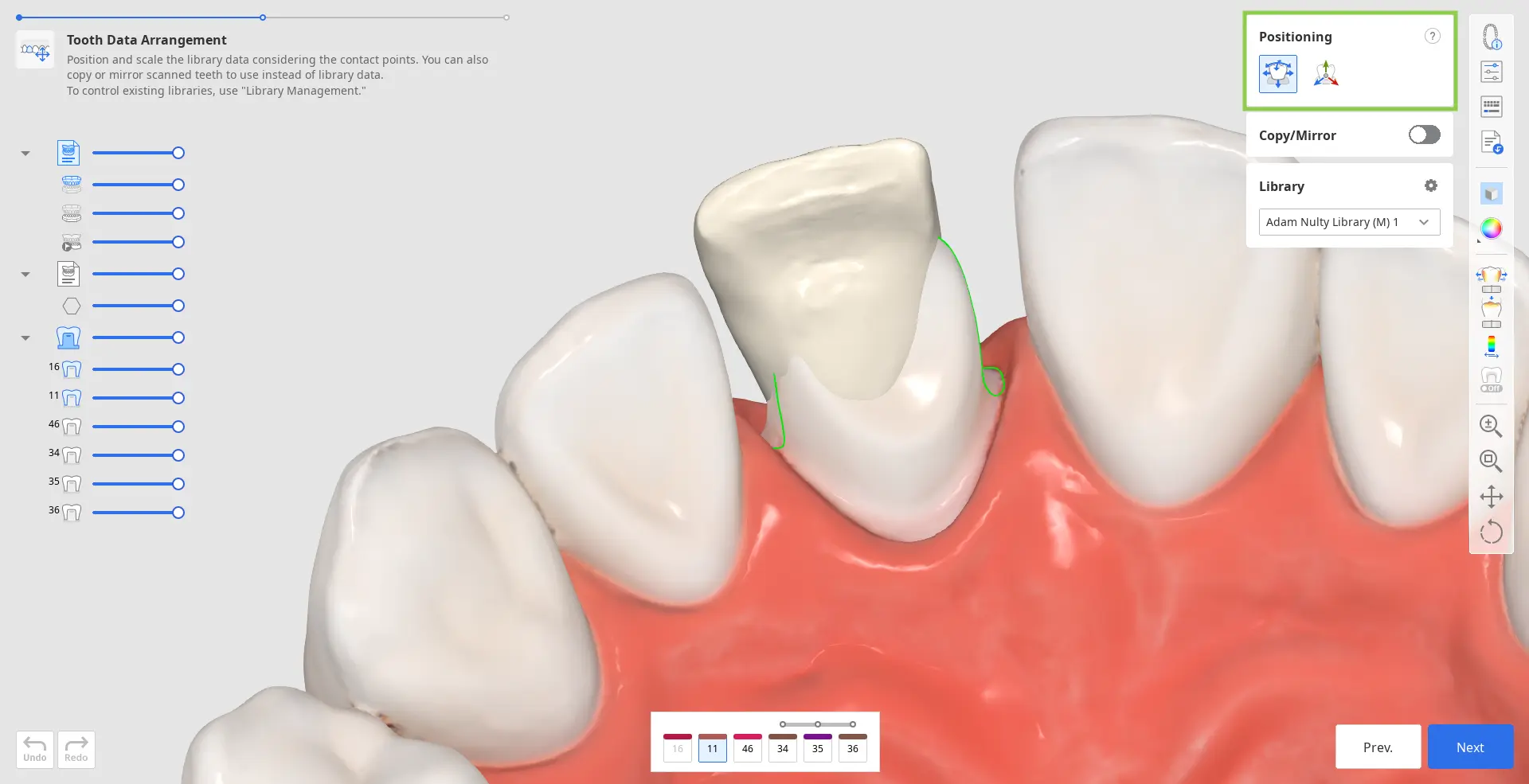

3. 対象のすべての歯のデータを配置する時に「位置決め」ツールを使用してデータの配置を調整します。 歯のデータを移動、拡大/縮小、または回転して位置を適切かつ確実に配置します。

• 制限なくデータの動きをコントロールしたい場合には「自由に移動/縮尺」を使用します。 データを移動するには、マウスを使用します。 回転や拡大縮小などの他の操作の場合は、ツールボックスのクエスチョンマークにあるキーボードショートカットをチェックします。

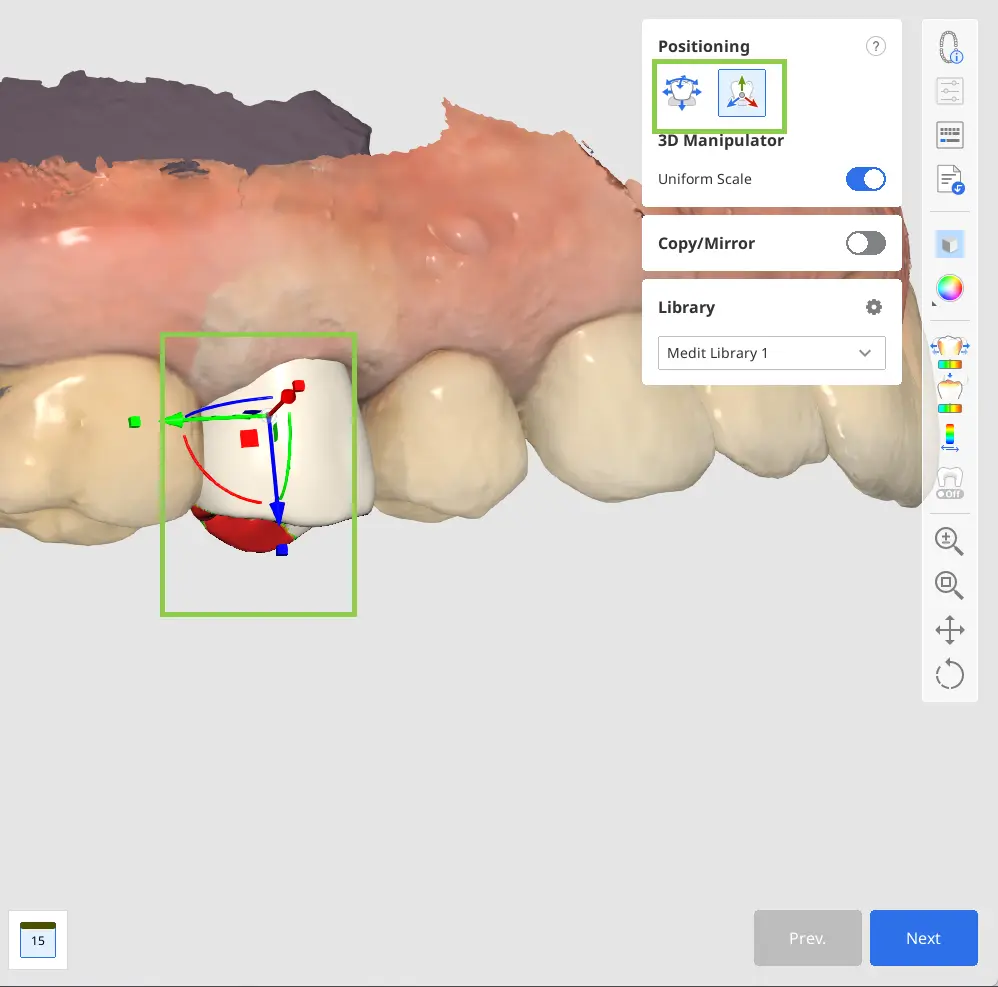

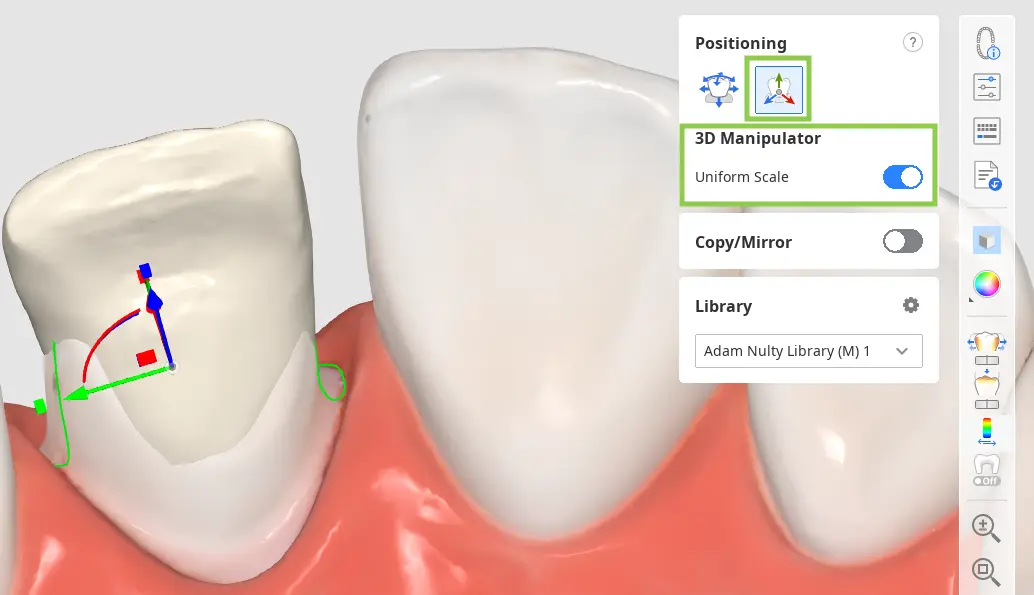

• データの位置決めで正確な調整または微調整する場合には「3Dマニピュレータ」を使用します。 この機能を使用すると軸に沿ってデータをコントロールできます。

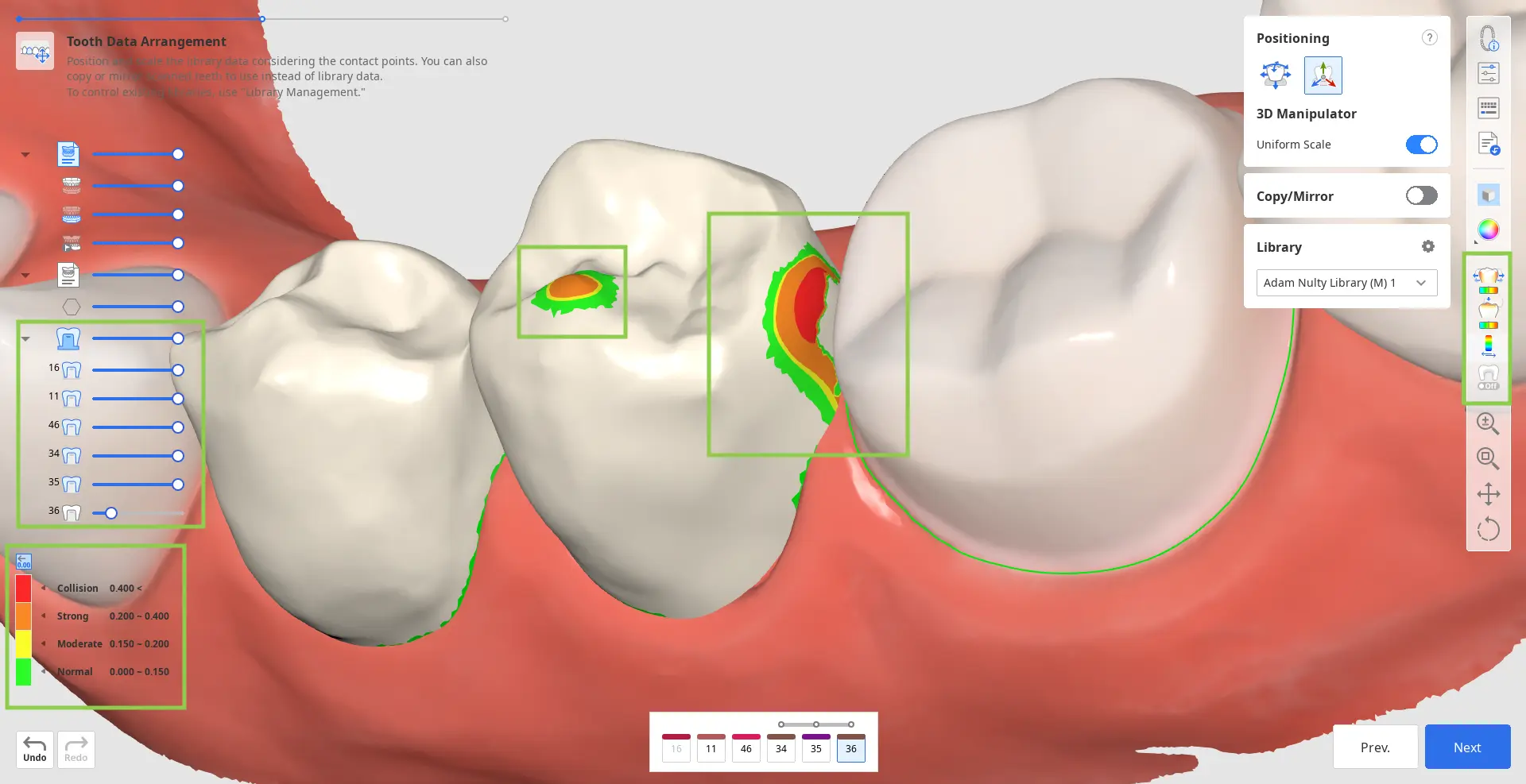

4. 歯のデータの位置決めをする場合には、他の歯との接触点を考慮する必要があります。 修復物とその反対側または隣在歯間での接触を評価するには、左下隅のカラーバーを参照します。

🔎ヒント

接触点の確認をしやすくするためにデータツリーのデータの見え方を調整してみてください。

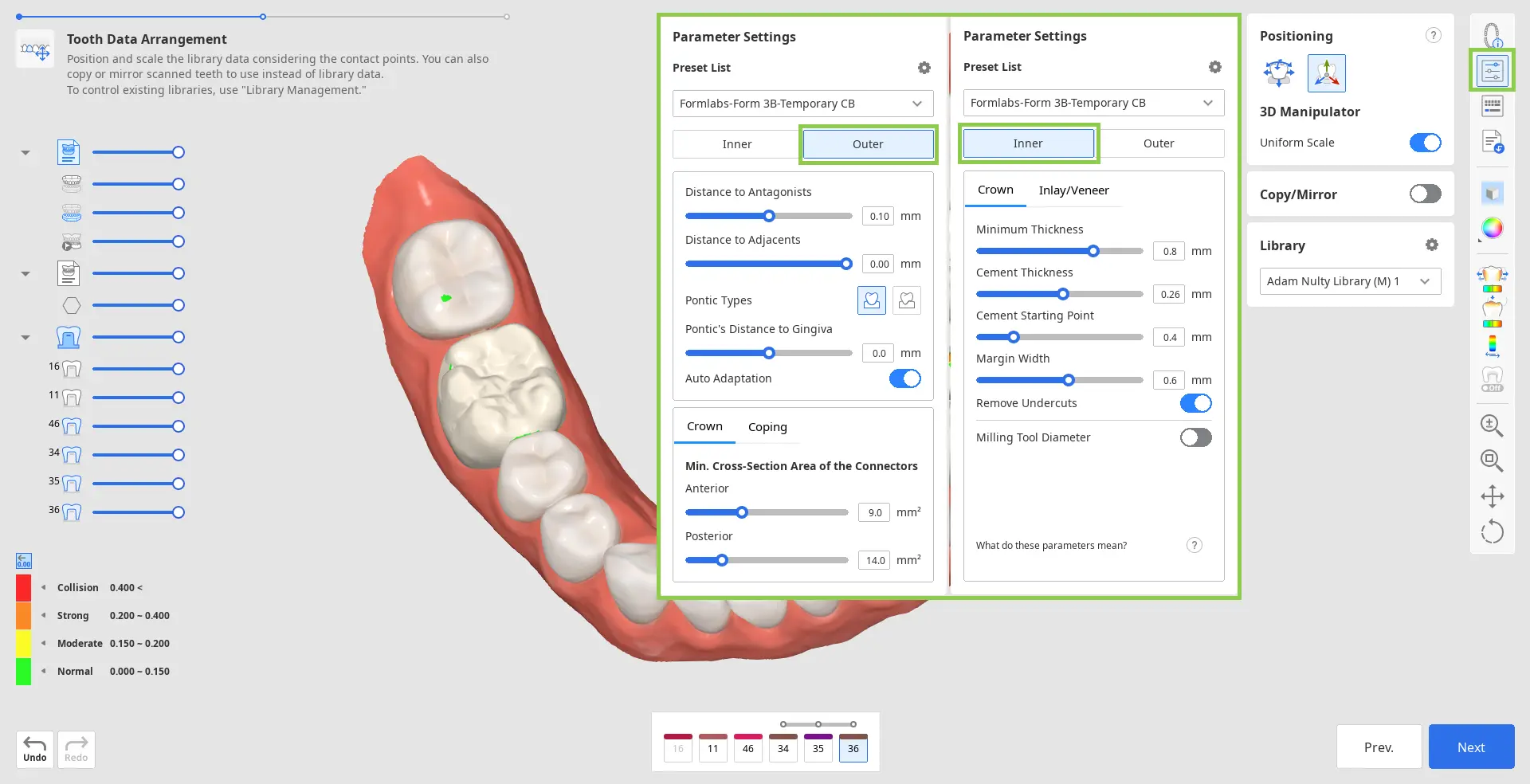

5. このステップではパラメータを適用する前に修正物の内面と 外面のパラメータを確認することもできます。 これを行うには、右側のサイドツールバーの「パラメータ設定」機能をクリックします。  使用している特定のプリンターの推奨プリセットを使用したり、各パラメータを手動で調整することもできます。 デフォルトでは、最後に使用されたパラメータが設定されています。

🔎ヒント

推奨プリセットの受け取りと管理に関する詳細については、データ管理 > プリセット管理にアクセスしてください。

6. 完了したら、「次へ」をクリックします。

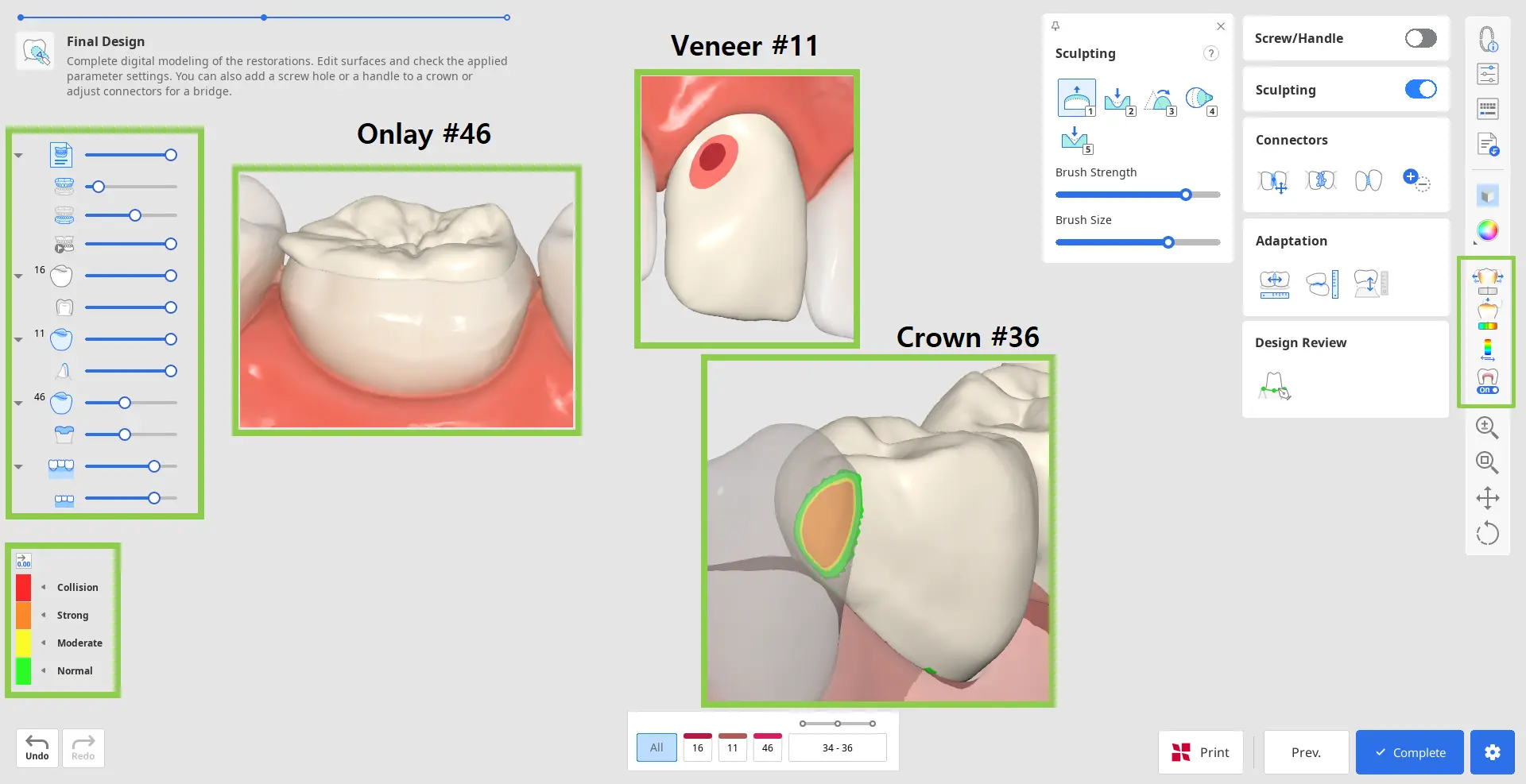

最終形状

こちらは修復物を形状する最終ステップです。 このステップでは、ユーザーは作成した修復物の形状を再度確認して、必要な編集を行い、プリントに進む前に適用したパラメーターを確認する必要があります。 このステップには、追加で実行できる作業として、ブリッジコネクタの編集とクラウンにオプションの形状要素を追加という2つの作業もあります。



1. 作成した修復物の見直しから始めます。 サイドツールバーの分析ツールをオンにし、外面のスカルプティングが必要な箇所を確認します。 「隣在歯との接触領域」と「対合歯との接触領域」では、色を通して隣り合っている歯と接触している領域が表示されます。 「最小の厚さ」では、赤で薄すぎるクラウンの領域が示されます。 スカルプティングツールを使用してこれらの領域に材料をもっと追加します。

🔎ヒント

データツリーのデータの見え方をコントロールして、接触している点と修復物のフィット感を簡単に確認できます。

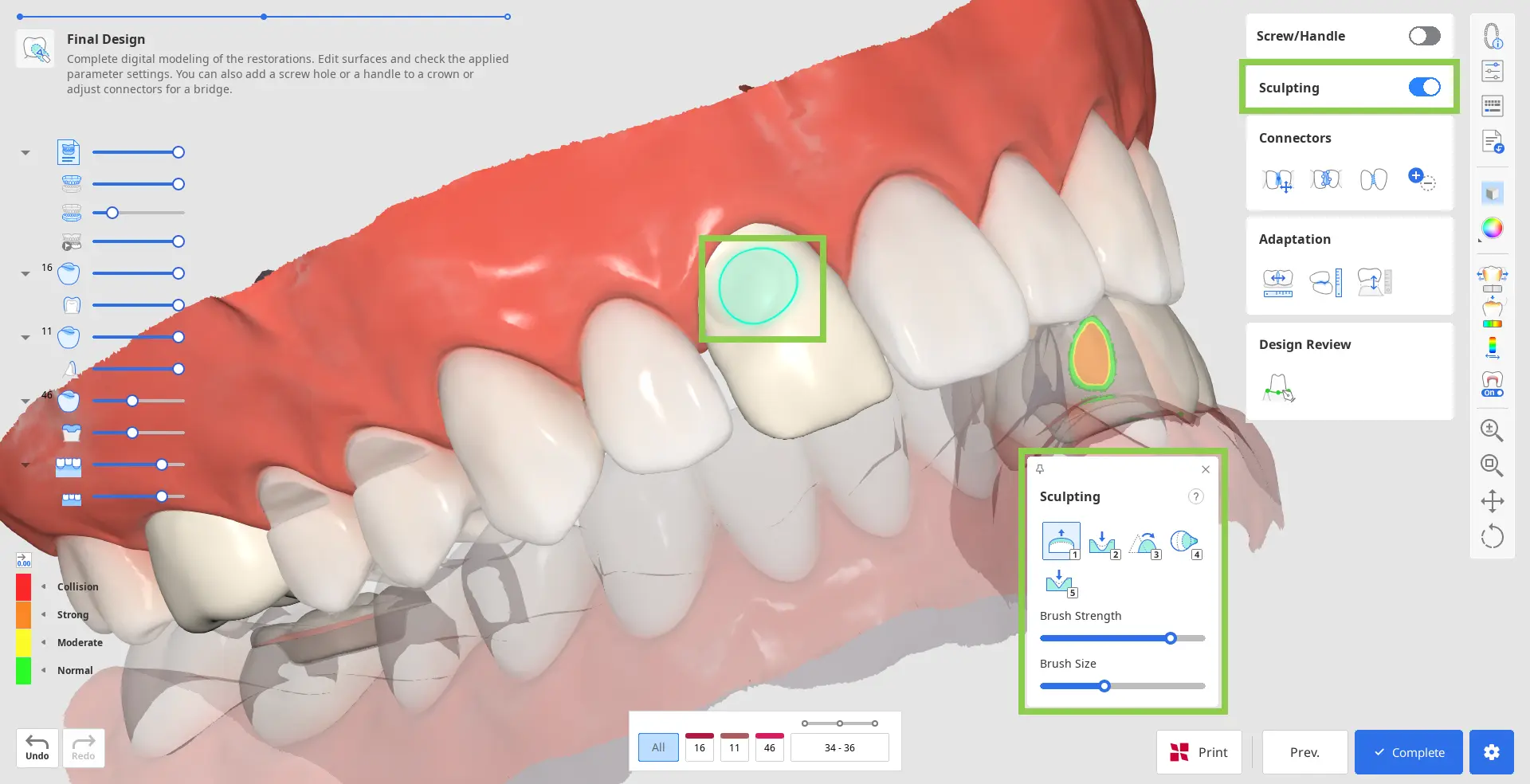

2. 「スカルプティング」を使用して形状の不具合を修正します。 修復物の外面上で材料の追加や削除、材料を滑らかにしたり、モーフ、スカルプティングを行えます。 スカルプティングツールを選択し、ブラシの強度と大きさを調整してから、必要な領域を修正します。 「グルーブ」オプションを使用して、グルーブを簡単に作成できます。

🔎ヒント

「スカルプティング」ウィジェットのクエスチョンマークをクリックするとショートカットが表示されます。

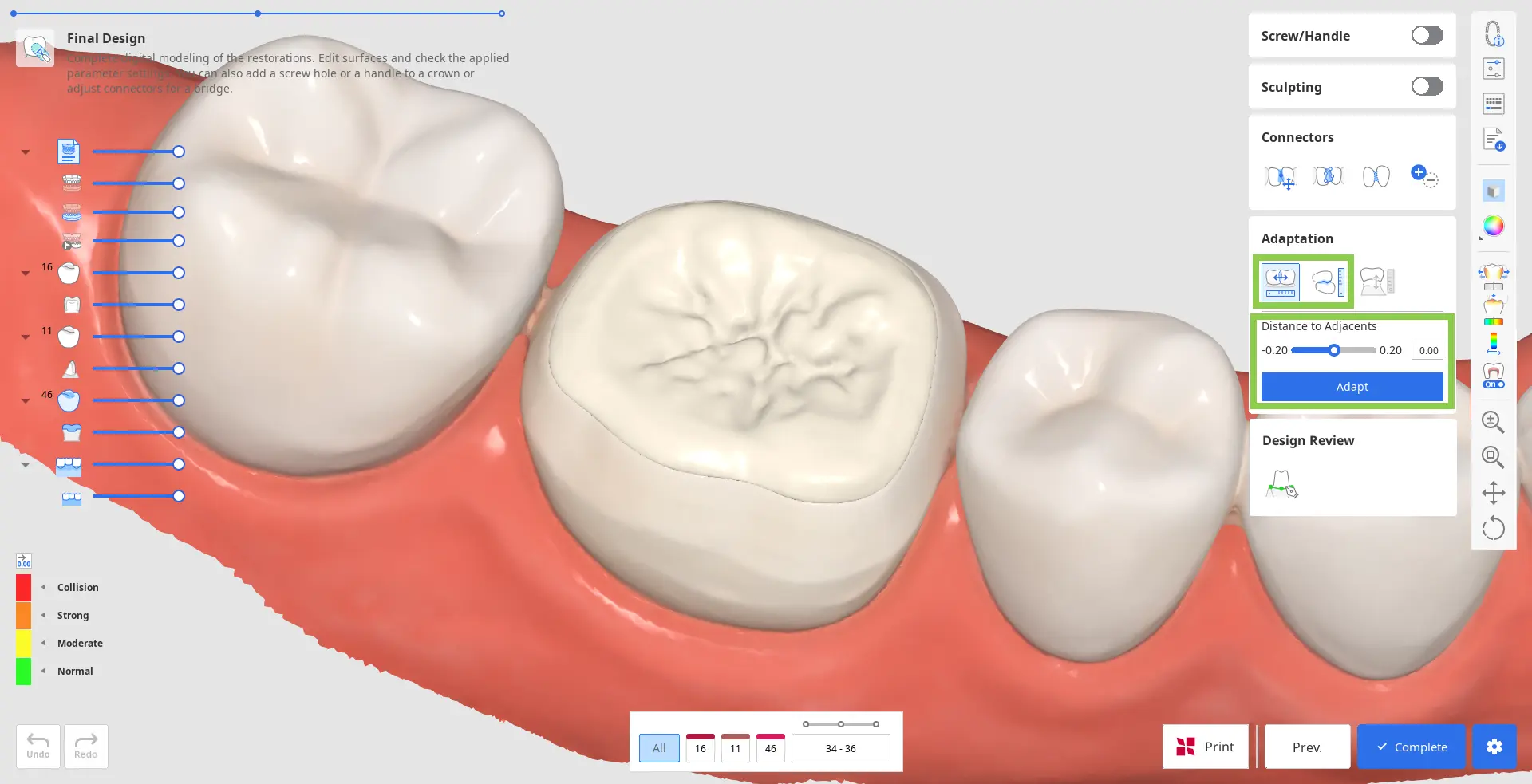

3. 大幅にスカルプティングを行った場合には修復物のフィット感や以前に設定したパラメータを追加で確認する必要がある場合があります。 「適合」を使用して、簡単に調整を行います。修復物を設定の距離で隣在歯と対合歯に適合できます。

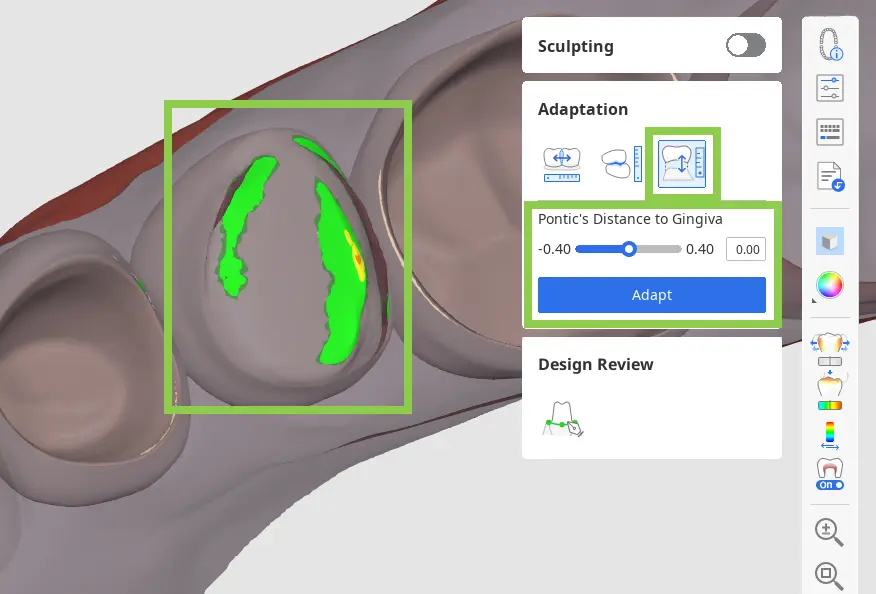

• ブリッジがポンティックの場合、このステップで適合ツールを使用して歯肉までの距離を調整できます。 「歯肉へ適合」機能を選択し、希望する距離を設定し、「適合」をクリックします。


• 動的咬合データがインポートされていた場合、[静的] または [動的] 咬合に基づいて対合歯に適合するかどうかを選択できます。

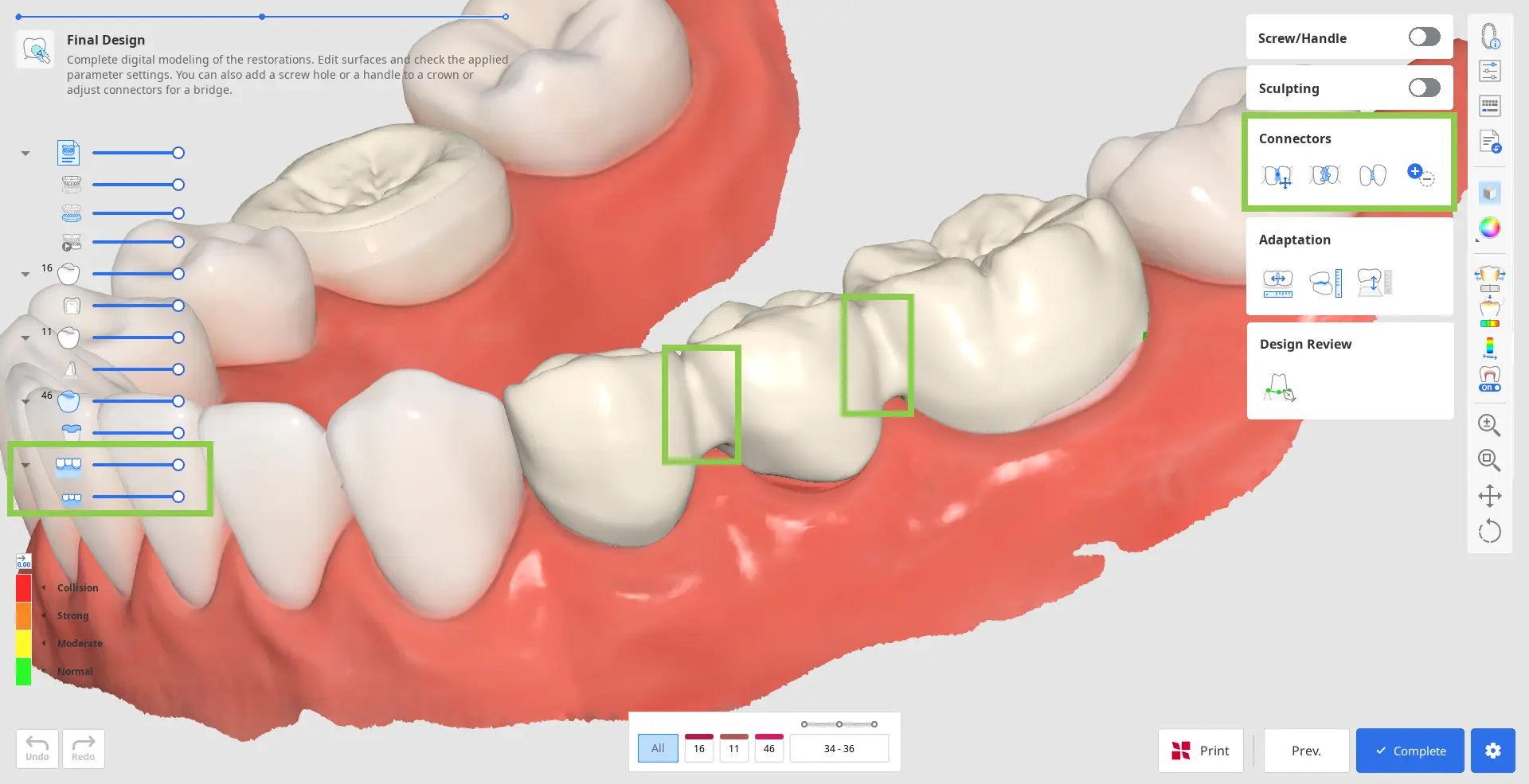

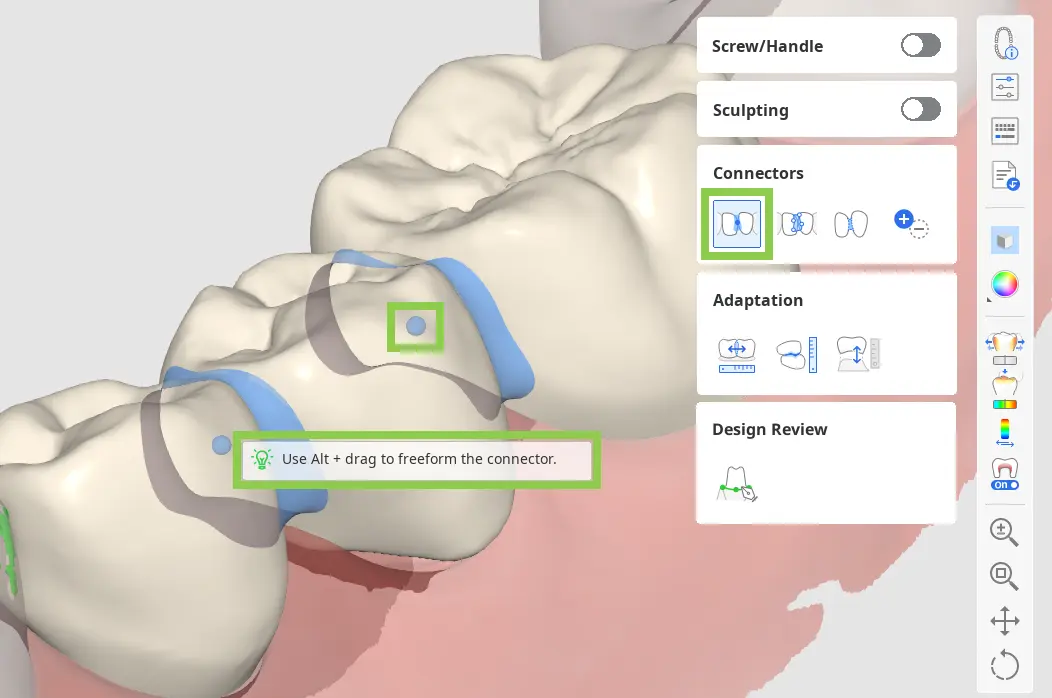

4. ブリッジで作業している場合、各個別の要素のデータはコネクタを追加して一つに結合されます。 「移動」、「編集」、「小さいコネクタを許可」または「追加/削除」のツールを使用してコネクタを編集します。

• 「移動」ツールを使用する場合、コネクタの中心点をドラッグしてコネクタの位置と交差領域を再度調整します。

  🔎ヒント

  Alt/Optionキーを押したままでマウスを使ってコネクタを素早く手描きします。

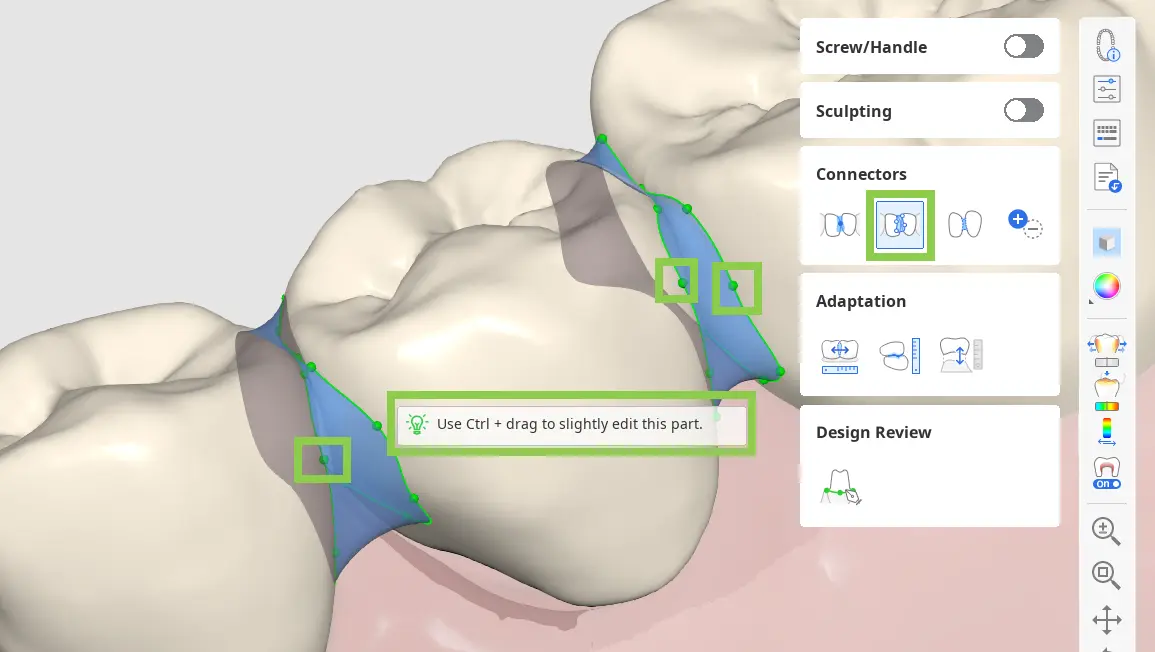

• 「編集」ツールを使用する場合、両方の歯のコネクタのマージンが表示されます。 それらのマージンを編集してコネクタを再度形作ることができます。 歯のマージンラインを編集するのと同じように、クリックして点を追加し、点を右クリックして削除、点をドラッグして移動します。

  🔎ヒント

  Ctrl/Commandを押さえたまま、マージンに素早く少し変更を加えます。



• 「小さいコネクタを許可」が有効になっている場合、プログラムはパラメータ設定で定義されている最小の交差している領域を無視します。 その代わりに、隣在歯間の実際の接点に基づくコネクタが作成されます。

• 「追加/削除」をオンにして、フォーム情報に関係なく、すべての登録ユニット間のコネクタを管理します。 これによりブリッジを一つのユニットに分離または一つのユニットをブリッジにつなげられるようになります。

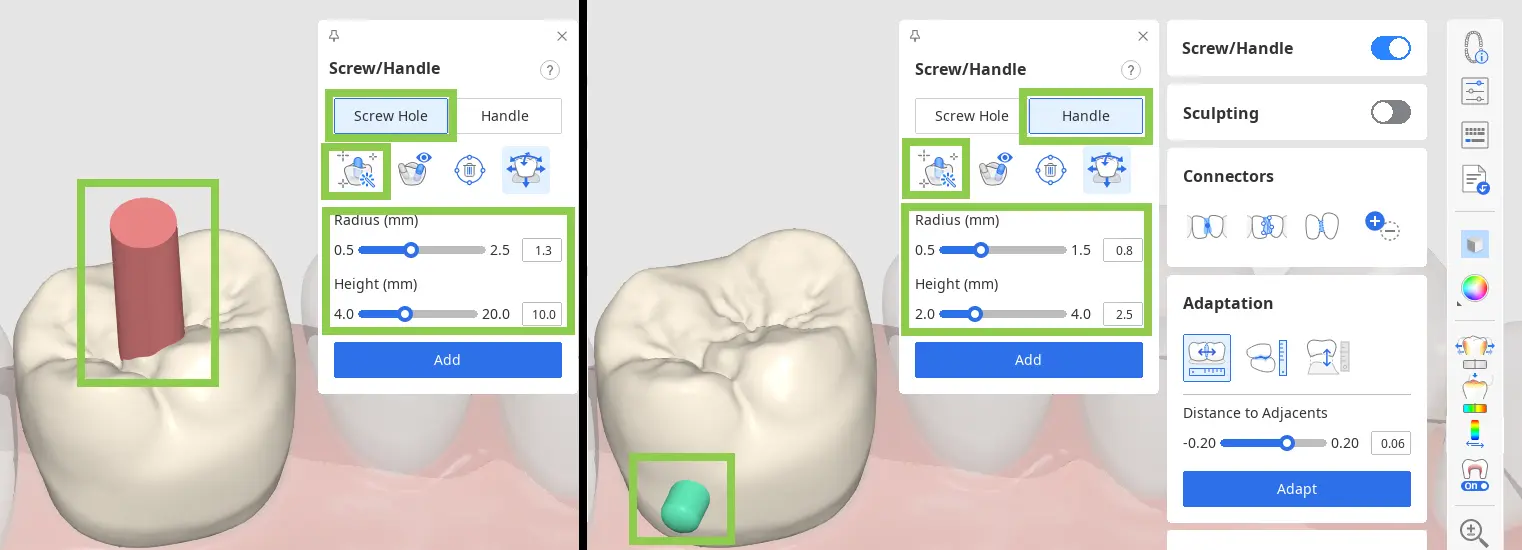

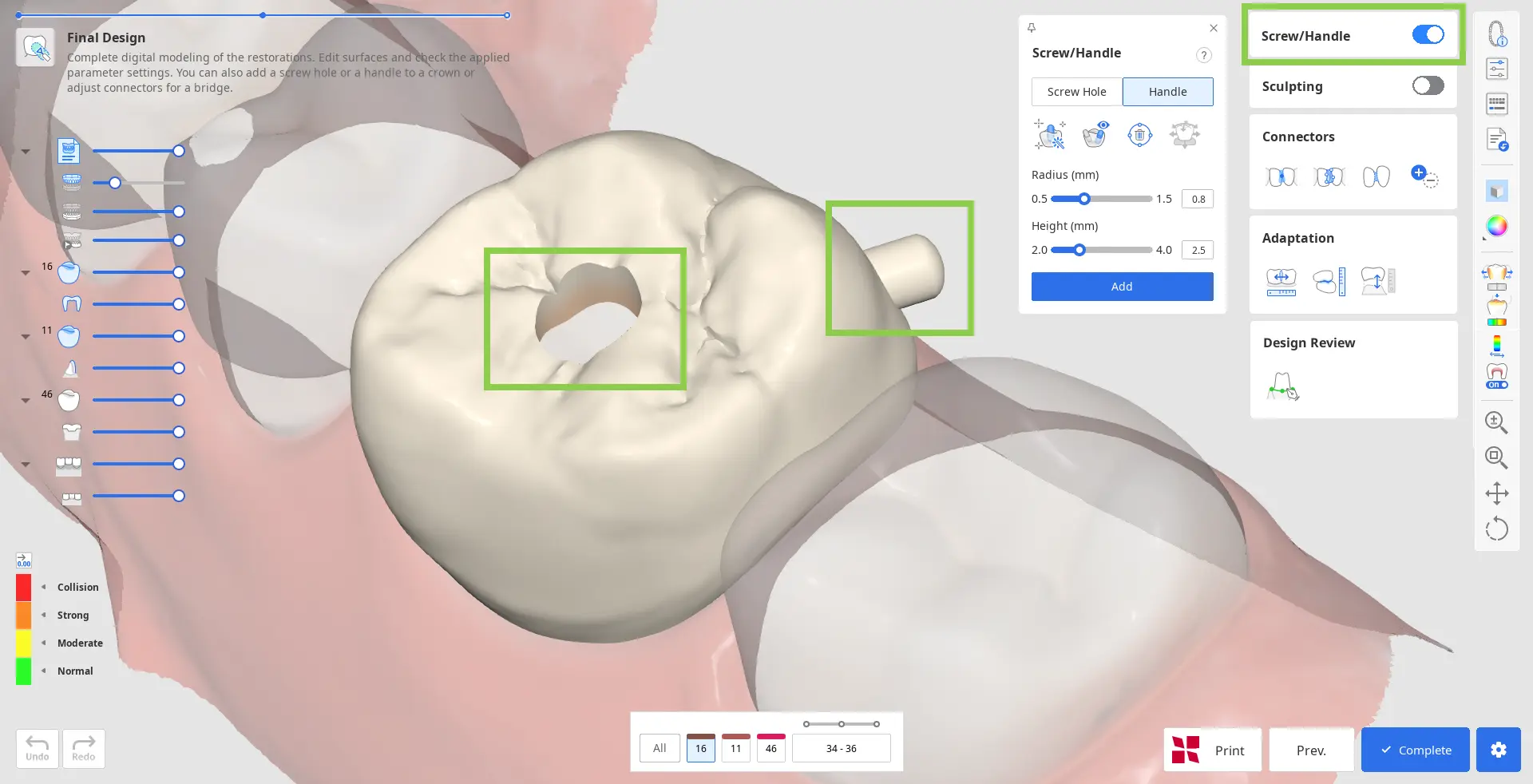

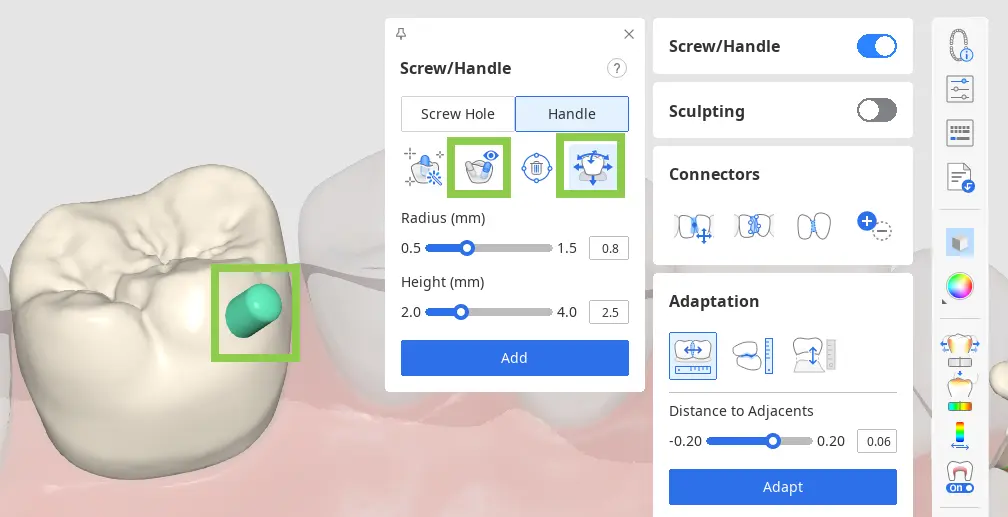

5. クラウンの形状作り作業をしている場合、「ネジ/ハンドル」を使用してネジ用の穴やハンドルを追加できます。

• 追加したい要素を選択して開始し、「自動設定」をクリックします。 これにより立方体が自動的に配置され、最も最適な箇所（舌側のハンドルや中央の穴）に要素が作成されます。 次に、下の立方体の半径と高さを調整し、「追加」をクリックします。

  🔎ヒント

  要素を作成するための立方体は、2回クリックして自分が選択した箇所に手動で配置することもできます。



• また、「移動」ツールを使用して素早く立方体を動かしたり、データを回転させて方向を変更したりでき、その後で「自分に向けて設定」で自分の視点を設定します。

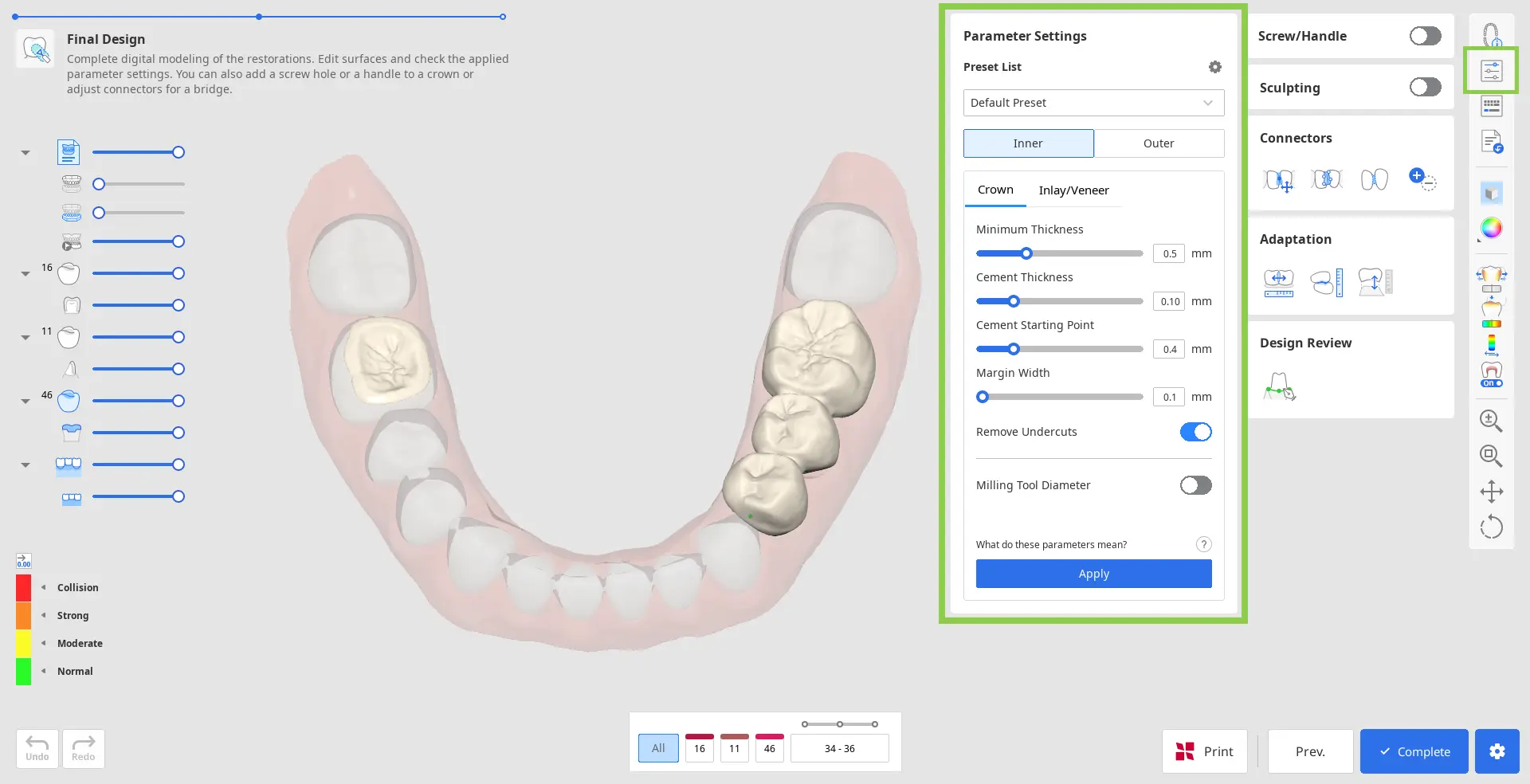

6. 次に形状を保存する前に「パラメータ設定」で内面と外面のパラメータを見直しします。 内面と外面のパラメータの両方を対応するタブで調整できます。

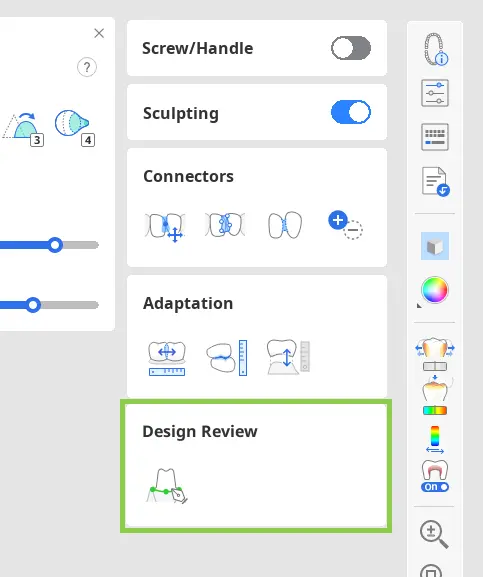

7. 保存またはプリントする前に作成した修復物を丁寧に見直します。 内面を修正し、外面での作業はそのままにしておく必要がある場合には、戻る代わりに形状確認のツールボックスにある [マージン & 挿入パス] を使用します。 この機能はマージンライン作成ステップに戻りますが、変更を加えた後でも外面の形状は変更されません。



8. すべての形状作成作業が終了したら、「完了」してMedit Linkケースにデザインを保存するか、「SprintRayでプリント」でSprintRayプリンターを使用してプリントできます。

⚠️有料機能

STLファイルとして完了した修復物の形状を保存しエクスポートする機能は有料です。 料金はスキャナー所有の状態や場所により異なります。

支払いの詳細については、Meditヘルプセンターにアクセスするか、こちらをクリックしてください。

⚠️注意

RayWareクラウドへの接続に問題がある場合には、以下のトラブルシューティングのガイドを参照してください。

• インターネット接続を確認

• ログイン認証情報(ユーザー名とパスワード)を確認

• 修復物の形状を確認

引き続き問題がある場合には、SprintRayのサポートにご連絡ください。



このワークフローは、診断用ワックスアップを迅速かつ効率的に作成するよう設計されています。 これを有効にすると今後の修復物の外面の設計を行ってから、アーチデータと一緒にそれをプリントできます。 全体のワークフローはたった2つのステップだけです。

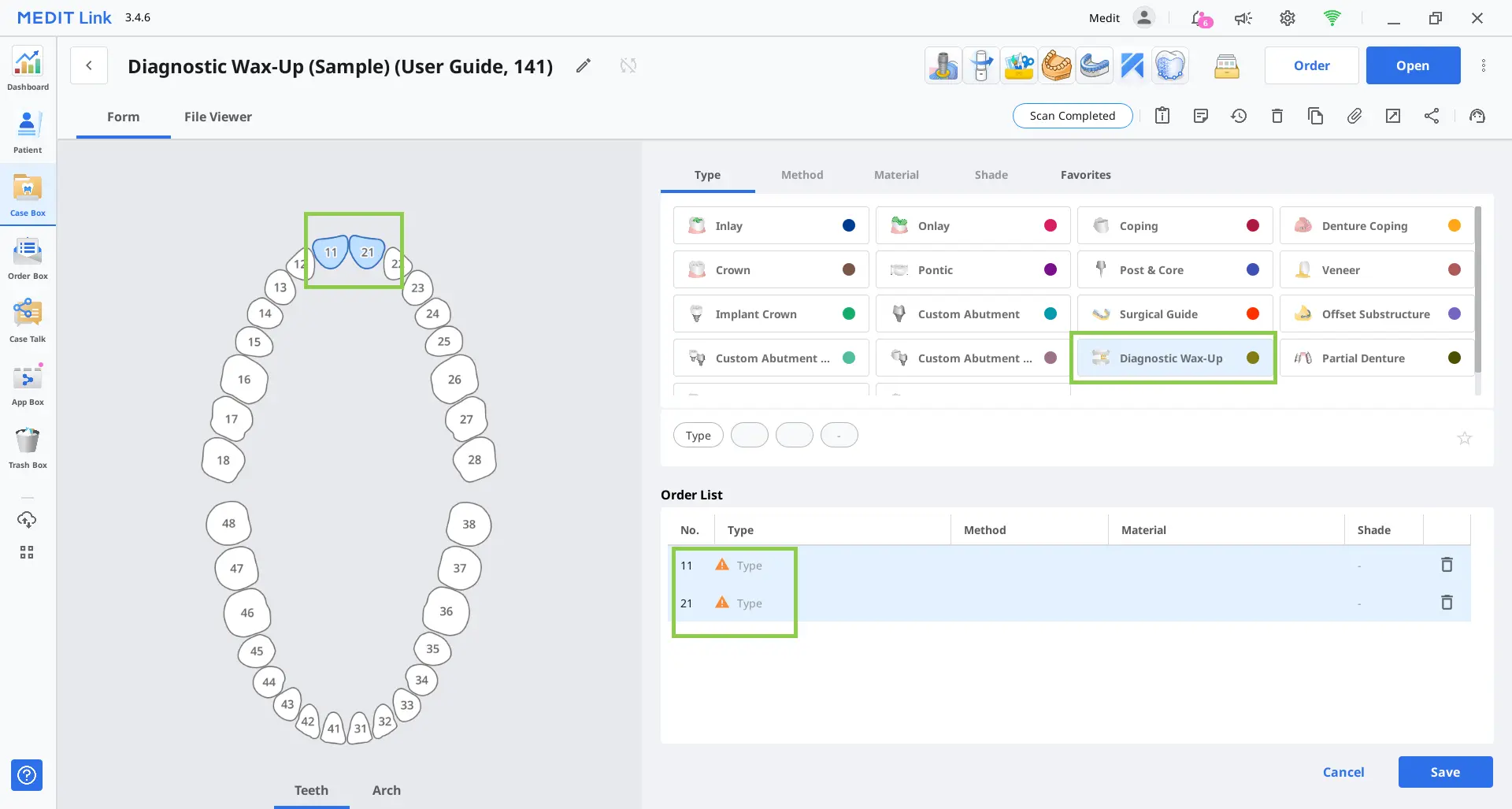

1. Medit Linkのフォーム情報で正しい製品プロダクト（診断用ワックスアップ）が指定されている場合のみ、このモジュールを使用できます。 プロジェクトの対象としてすべての歯が割り当てられていることを確認します。 次にフォームを保存し、Medit ClinicCADを実行します。

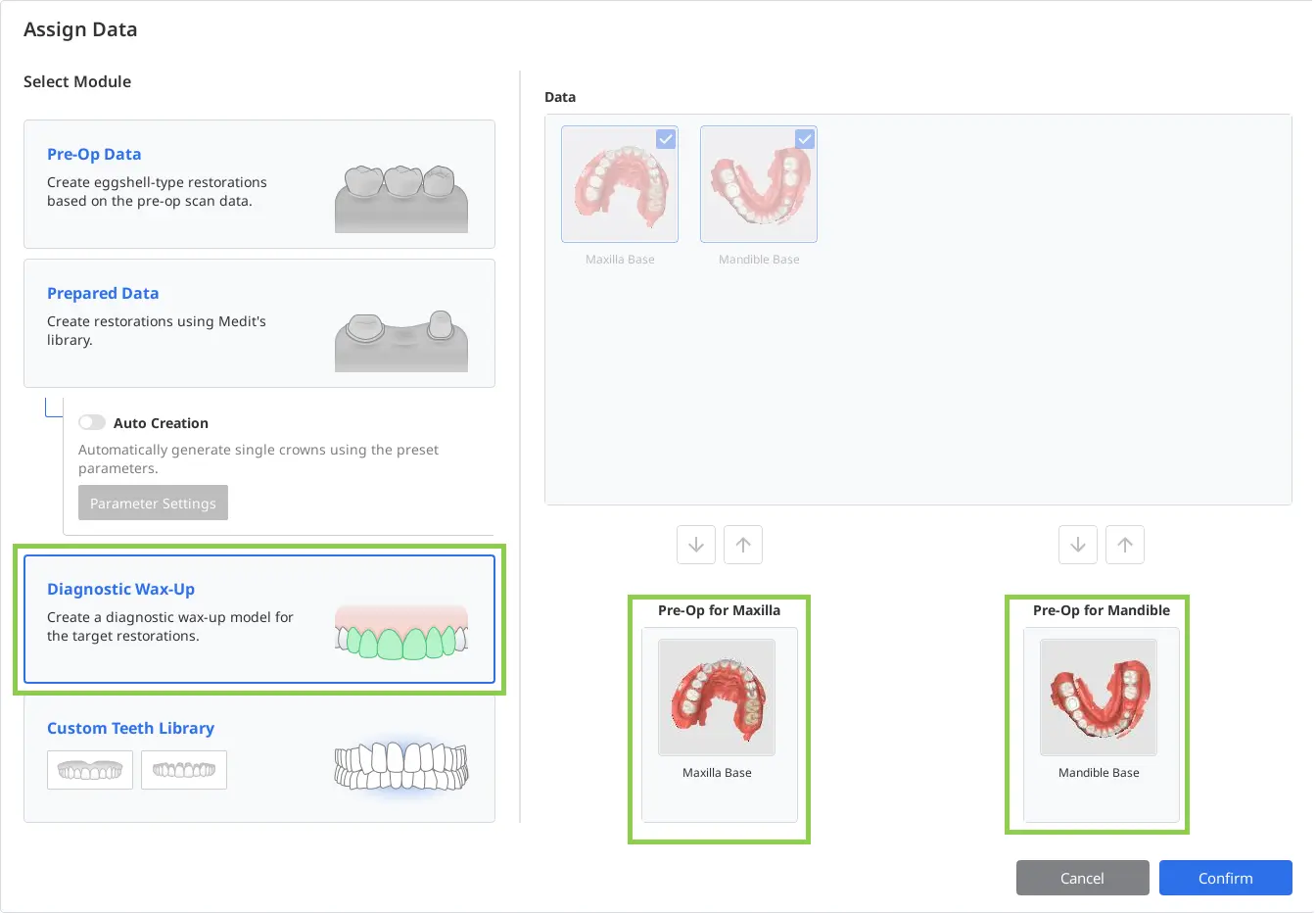

2. データの割り当てダイアログで「診断用ワックスアップ」を選択し、少なくとも一つのアーチにデータを割り当てます。 「確認」をクリックします。

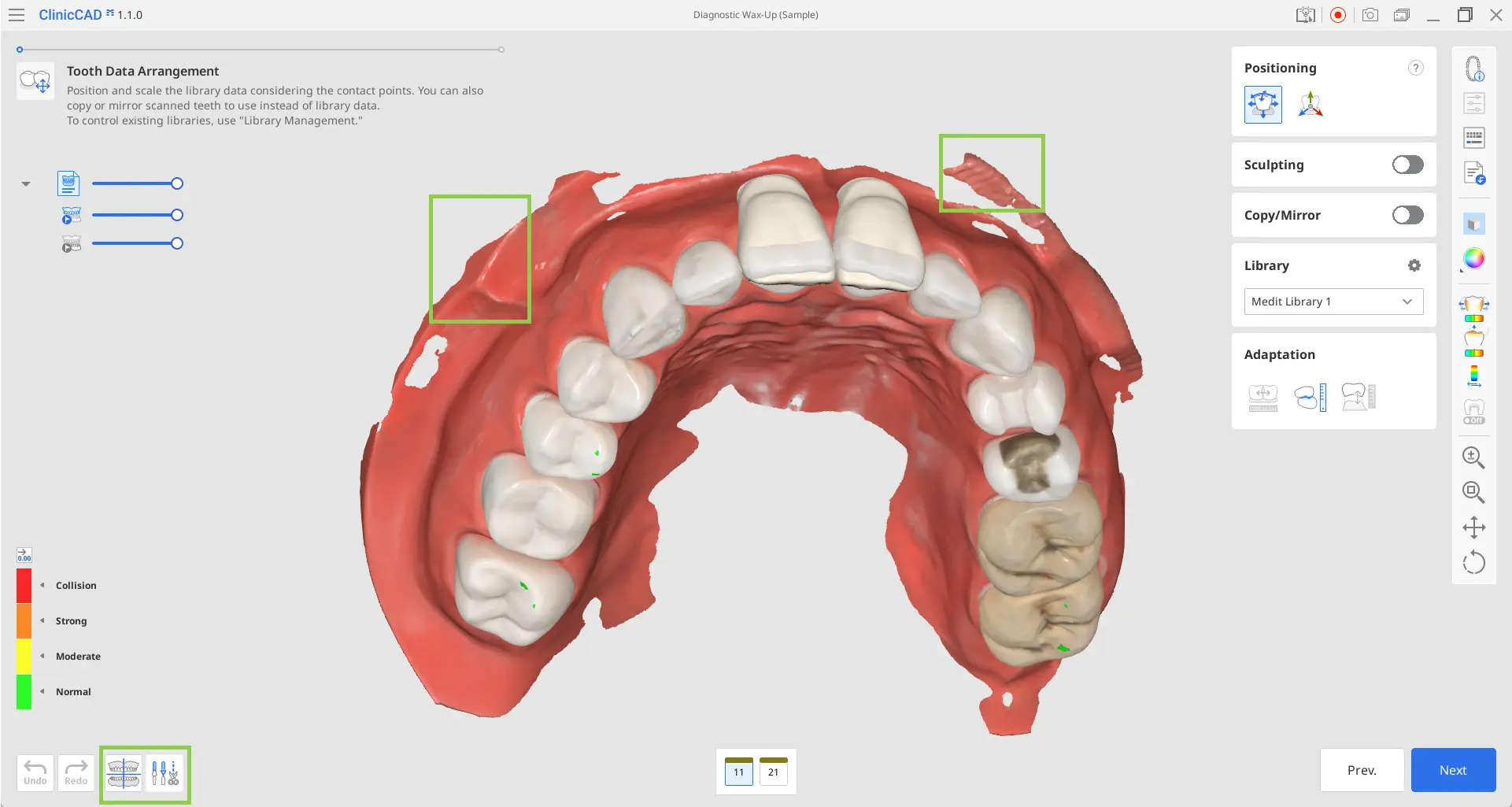

3. データをインポートしたら、歯データの調整ステップに進みます。 ワックスアップを開始する前に、不要な軟組織や不整列がないかスキャンデータを見直します。 必要に応じて、左下隅にある「データの整列」や「データ編集」のモードを使用して、必要な調整を行います。

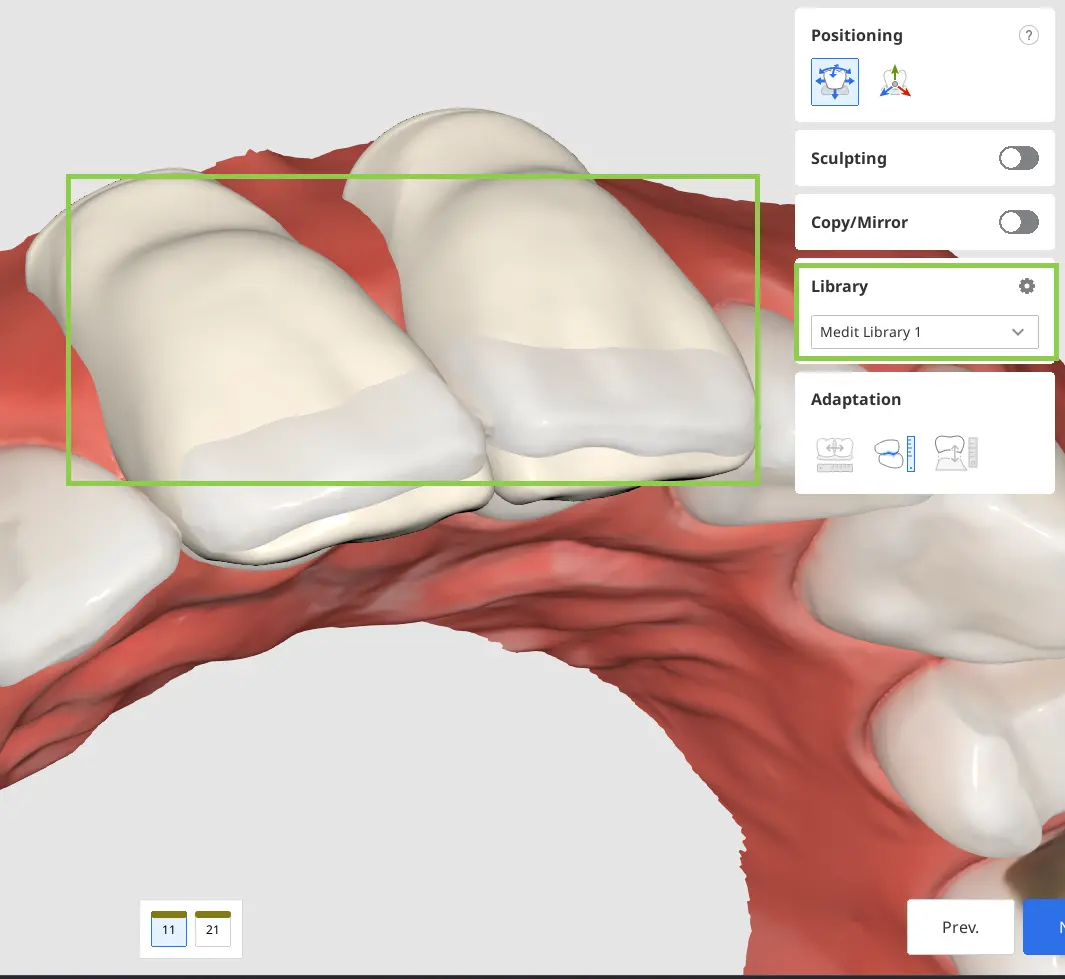

4. 歯ライブラリデータを使用して、またはインポートしたスキャンデータから歯を複製して、対象の修復物を作成できます。

• ライブラリデータは自動的に指定された対象の歯に表示されます。 右側のライブラリツールボックスで選択したライブラリを変更できます。



• 複製する場合、開始時のデータの割り当てのダイアログ経由でインポートした施術前データまたはサイドツールバーの「追加データをインポート」経由で読み込んだ他の参照用のスキャンデータのいずれかを使用できます。 後者の場合（「追加データをインポート」ツールの使用）、その他のMedit Linkケースまたはローカルで保存したデータから追加のデータをインポートできます。 データを複製するには「コピー/ミラーリング」ツールを使用します。 「コピー」では、スキャンした歯そのままの複製が作成され、「ミラーリング」では対称な複製が作成されます。 コピーまたはミラーリングしたデータは、下にあるフォームで現在選択されている1本の歯にだけ適用され、他の歯のためにそのライブラリデータを保持できます。最初に下のフォームの対象の歯を選択し、次に「コピー」または「ミラーリング」のオプションを選択します。 次に、使用可能選択ツールを使用して、複製するデータを定め、「適用」をクリックします。

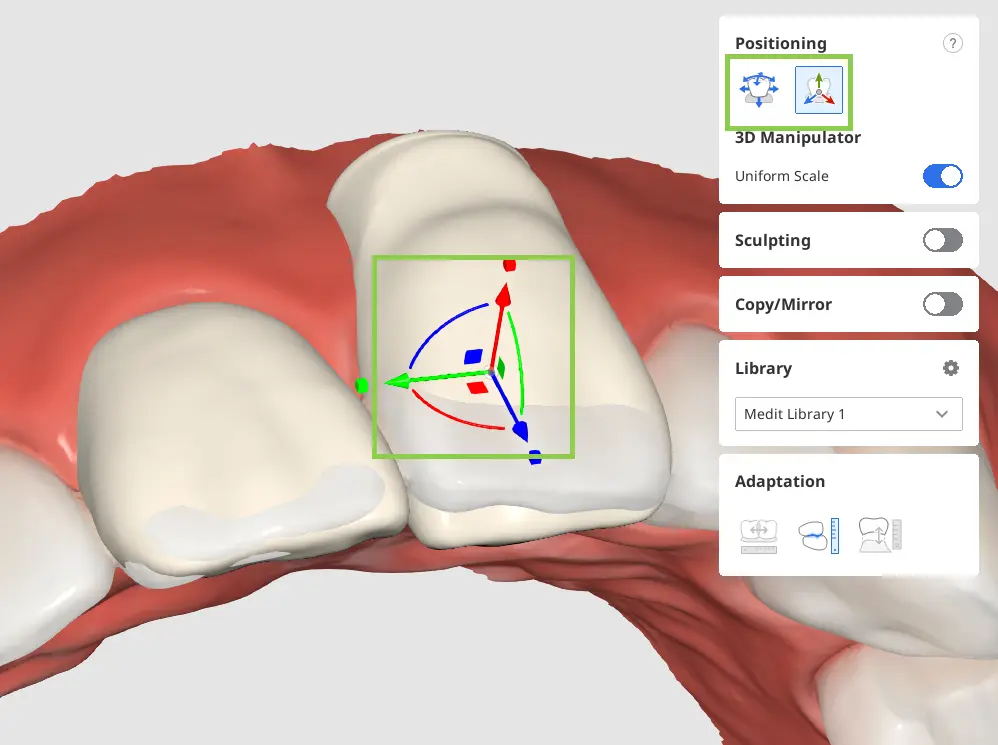

5. 対象のすべての歯のデータを配置する時に「位置決め」ツールを使用してデータの配置を調整します。 歯のデータを移動、拡大/縮小、または回転して位置を適切かつ確実に配置します。 調整した歯のデータが歯肉側にはみ出ないように確認します。

• 制限なくデータの動きをコントロールしたい場合には「自由に移動/縮尺」を使用します。 データを移動するには、マウスを使用します。 回転や拡大縮小などの他の操作の場合は、ツールボックスのクエスチョンマークにあるキーボードショートカットをチェックします。 データの位置決めで正確な調整または微調整する場合には「3Dマニピュレータ」を使用します。 この機能を使用すると軸に沿ってデータをコントロールできます。

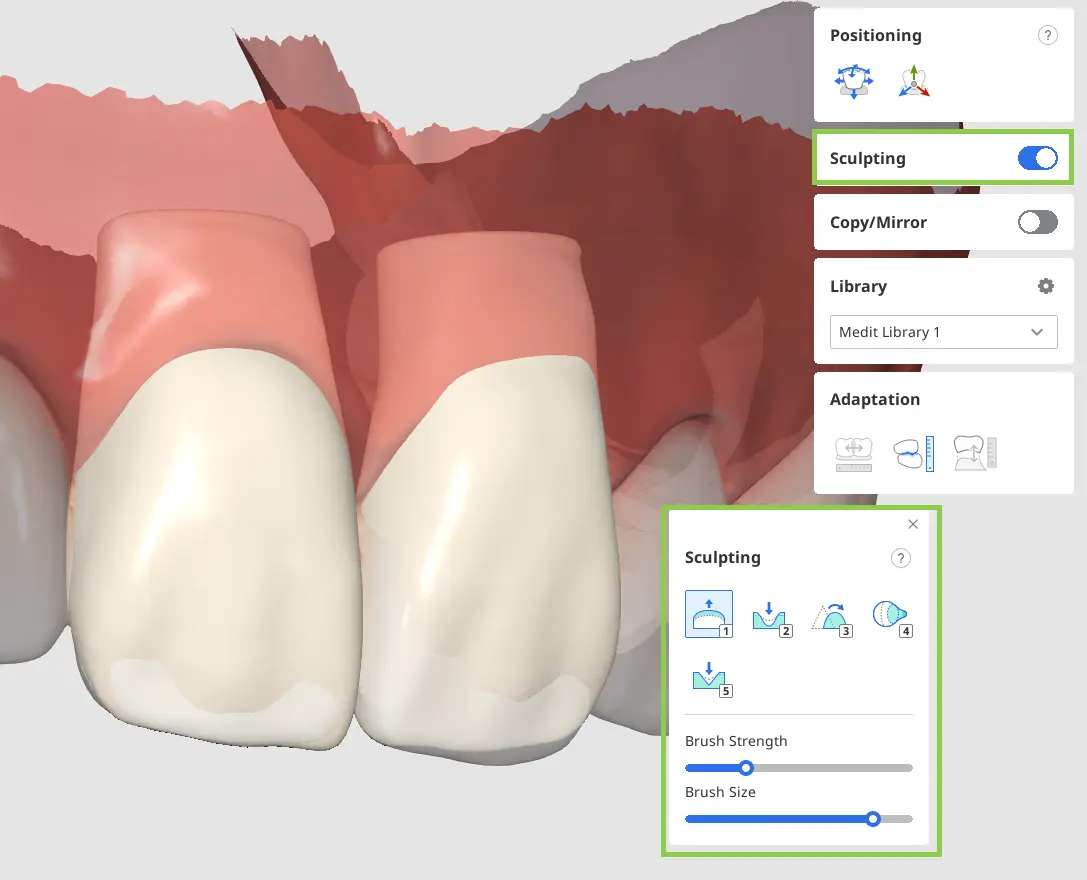

6. すべての歯のデータと位置が調整されたら、必要に応じてデータをスカルプティングします。

7. 完了したら「次へ」をクリックして最終のワークフローステップに移動します

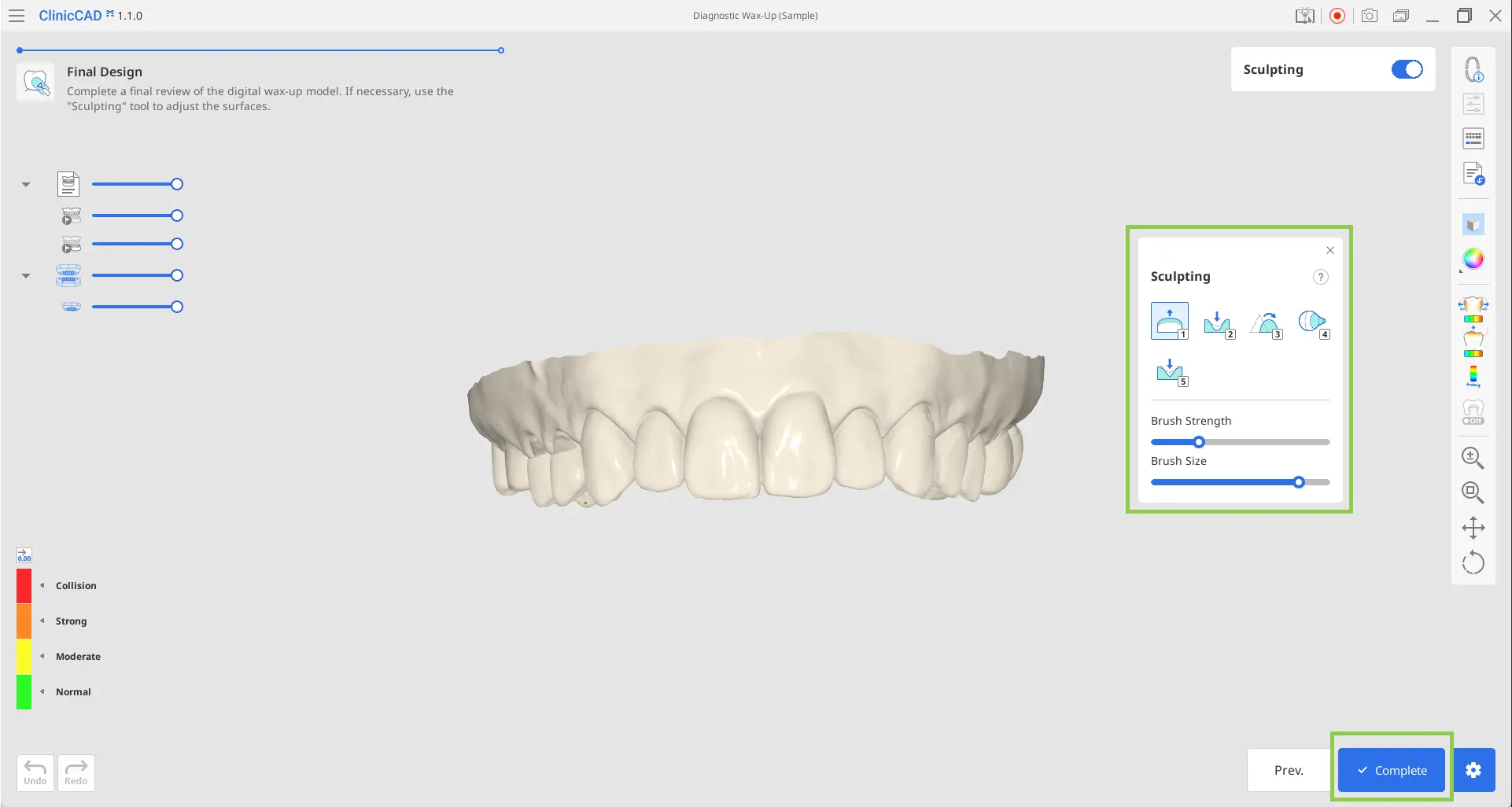

8. 最終ステップで、調整済みの修復物データはアーチデータと結合され一つのデータセットになります。 結合されたメッシュを注意深く見直し、必要に応じて、最終のスカルプティングを行い調整します。 すべて完了したら、「完了」をクリックして結果をMedit Linkケースに保存します。



このモジュールでは、後で修復物用に使用できるカスタム歯ライブラリを作成できます。 カスタムライブラリは、スキャンしたデータまたは既存の個別の歯のファイルのデータセットのいずれから生成することができます。

1. 最初にスキャンデータまたは個別ファイルからカスタムライブラリを作成するために使用するデータタイプを選択して、それに応じてデータを準備します。

• スキャンデータ：該当するMedit Linkケースで使用可能な施術前スキャンデータ

• 個別データ：ローカルで使用可能な個別の歯のファイルのデータセット ファイル名は、FDIまたはUS歯番システムに従っている必要があります。 各歯のメッシュには開いたベース（下側が開いている）が必要です。 対応しているファイル形式は、STL、OBJ、PLY、meditMeshです。

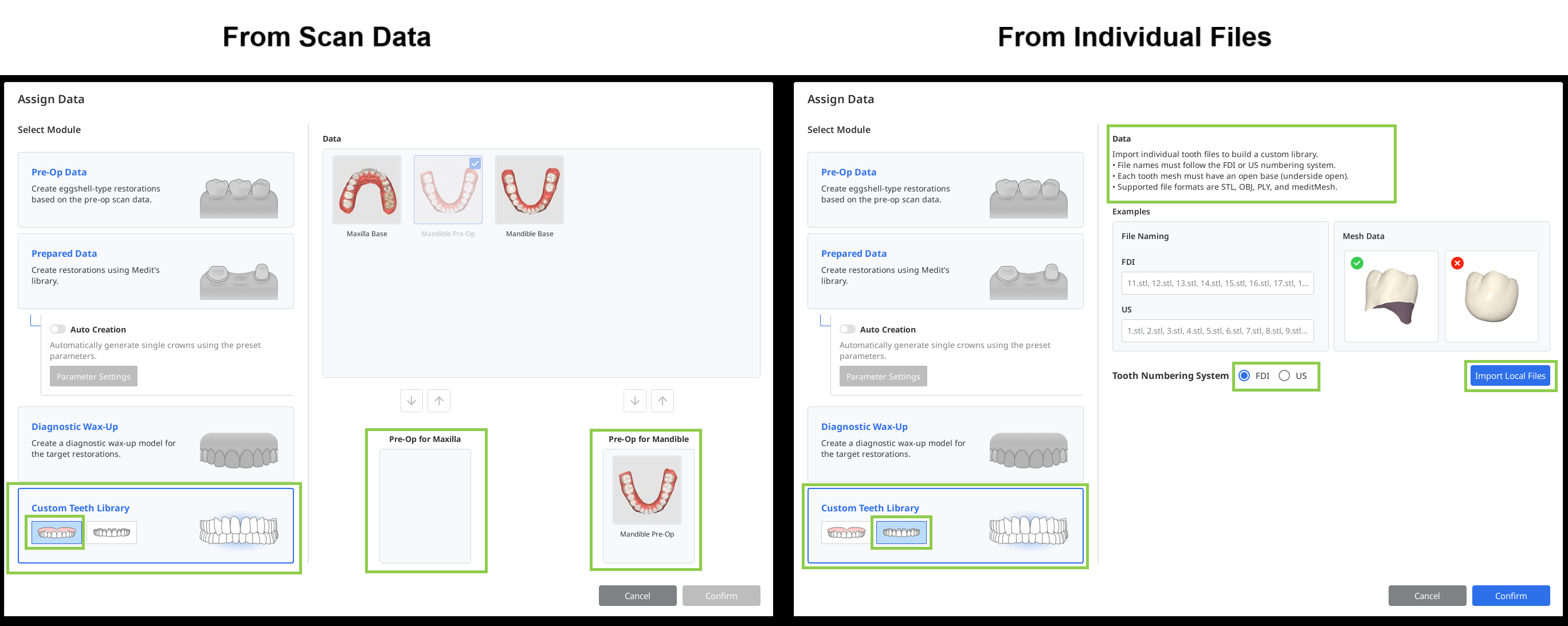

2. データの割り当てダイアログで、「カスタム歯ライブラリ」を選択し、「スキャンデータ」または「個別ファイル」のいずれかを選びます。 Medit Linkケースからのデータを使用している場合には、上顎と下顎としてデータを割り当てます。 個別ファイルを使用している場合には、どの歯番システムが使用されていたのかを選択し、「ローカルファイルをインポート」を使用して使用可能なすべてのファイルをインポートします。



スキャンデータからのライブラリへ

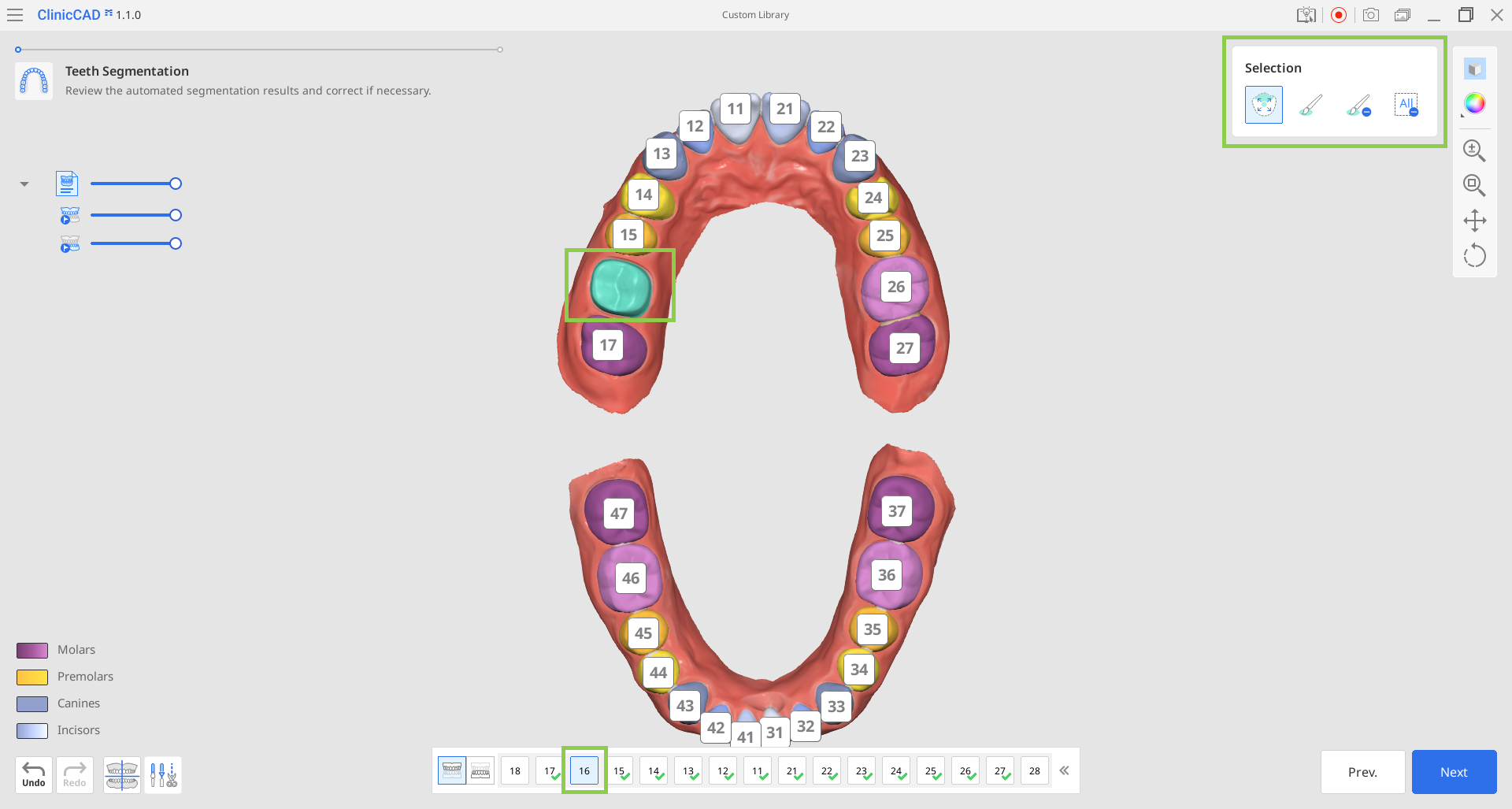

1. スキャンデータがインポートされると、アプリケーションが自動的にそれぞれの歯を特定し、セグメント化します。 その結果を注意して確認し、すべての歯番が正しく割り当てられ、対応するデータが適切に選択されていることを確認してください。
いずれかの歯の修正が必要な場合は、該当する番号を下にあるフォームから選択してから、使用可能な選択ツールを使用してそのデータを再度割り当てます。

2. すべての歯が正しく選択されたら、「次へ」をクリックします。

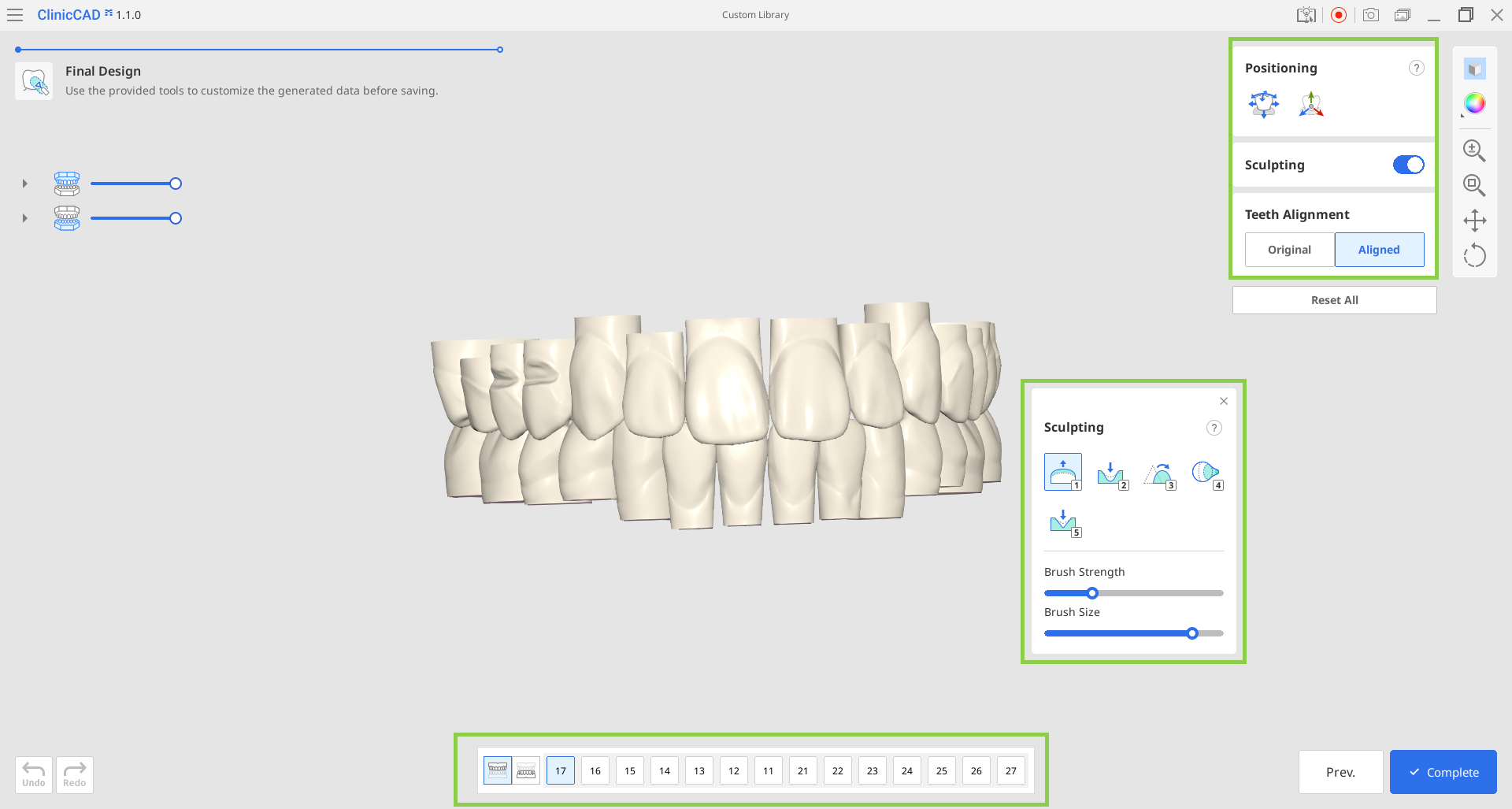

3. 歯ライブラリは最終ステップで生成されます。 データを確認し、いずれかの歯の位置を調整またはスカルプティングする必要があるかどうか決めます。 位置の変更やスカルプティングする前に下のフォームの対象の歯を選択するようにしてください。 オリジナルのスキャンデータまたは顎の線に沿って歯を整列するよう選択することもできます。

4. すべて完了したら、「完了」ボタンをクリックしてライブラリをMedit Linkケースに保存します。

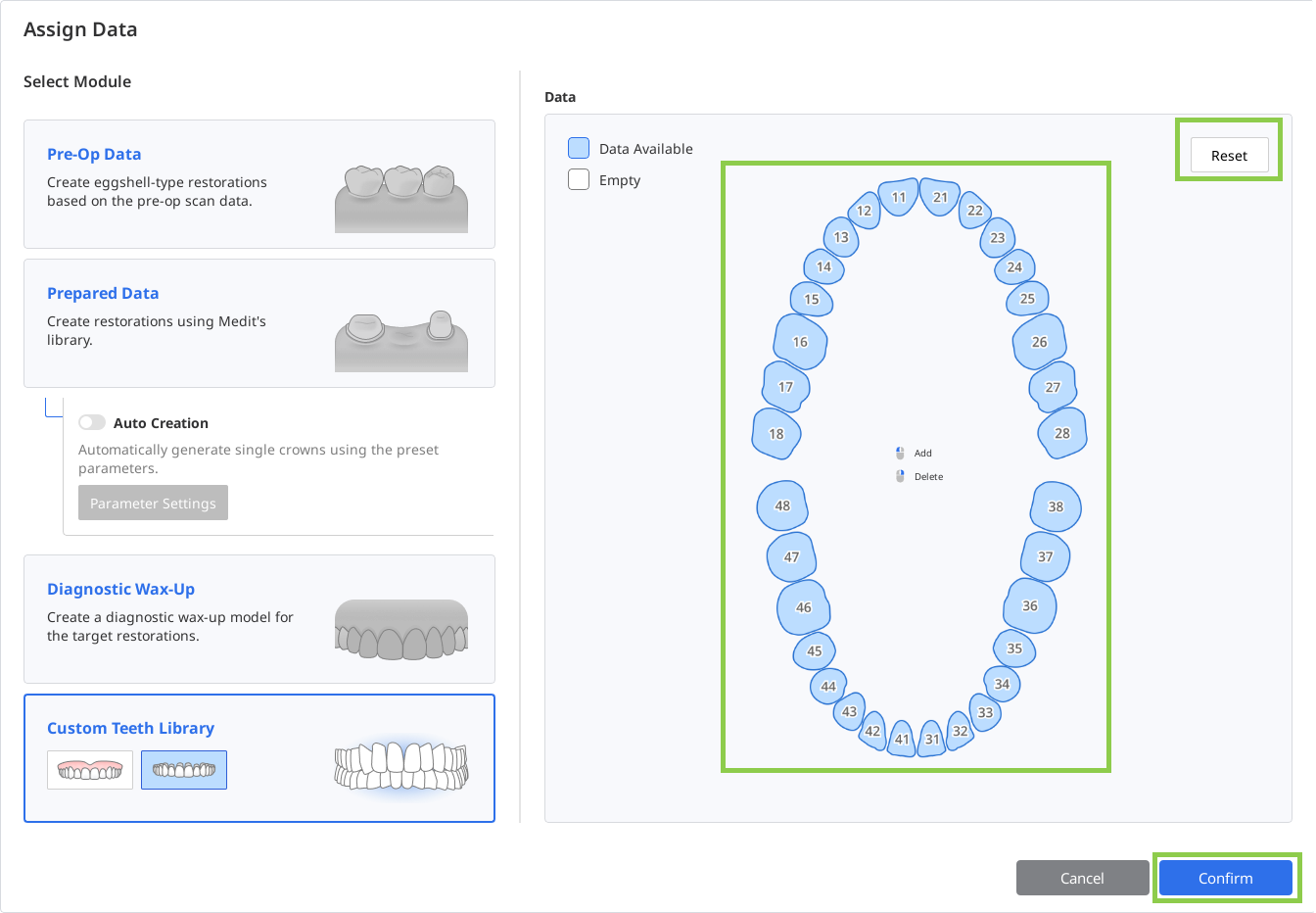

個別ファイルからライブラリへ

1. ファイルのインポートが完了したら、使用可能な歯のデータを示すチャートが表示されます。 対象のすべての歯がインポートされていることを確認します。 データを再度アップロードする必要がある場合には、上部の「リセット」をクリックします。

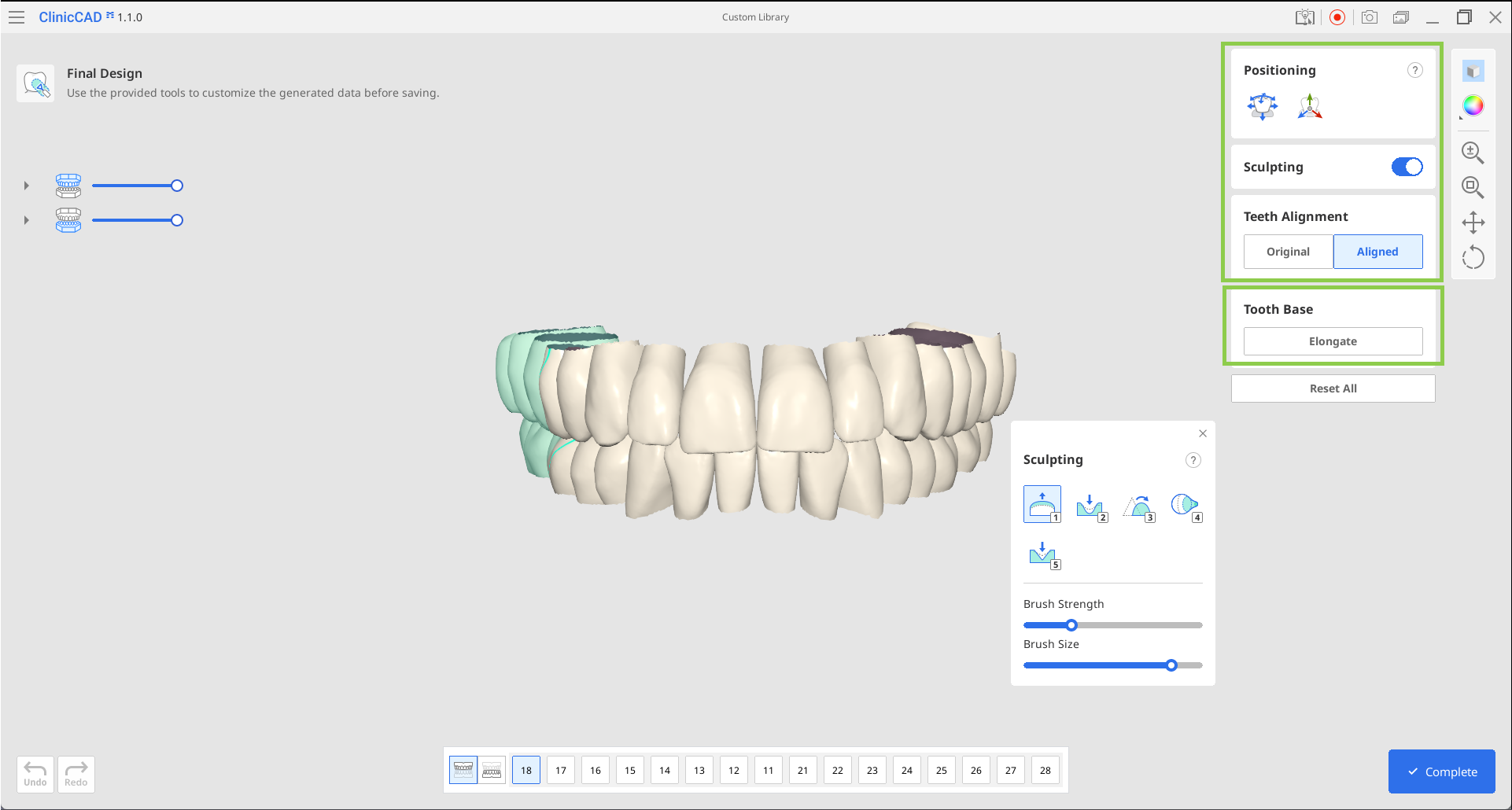

2. 次に最終のステップに入り、インポートしたデータの位置の変更、スカルプティング、整列の調整、長さを伸ばして歯のベースの修正を行うことができます。

3. すべて完了したら、「完了」ボタンをクリックしてライブラリをMedit Linkケースに保存します。

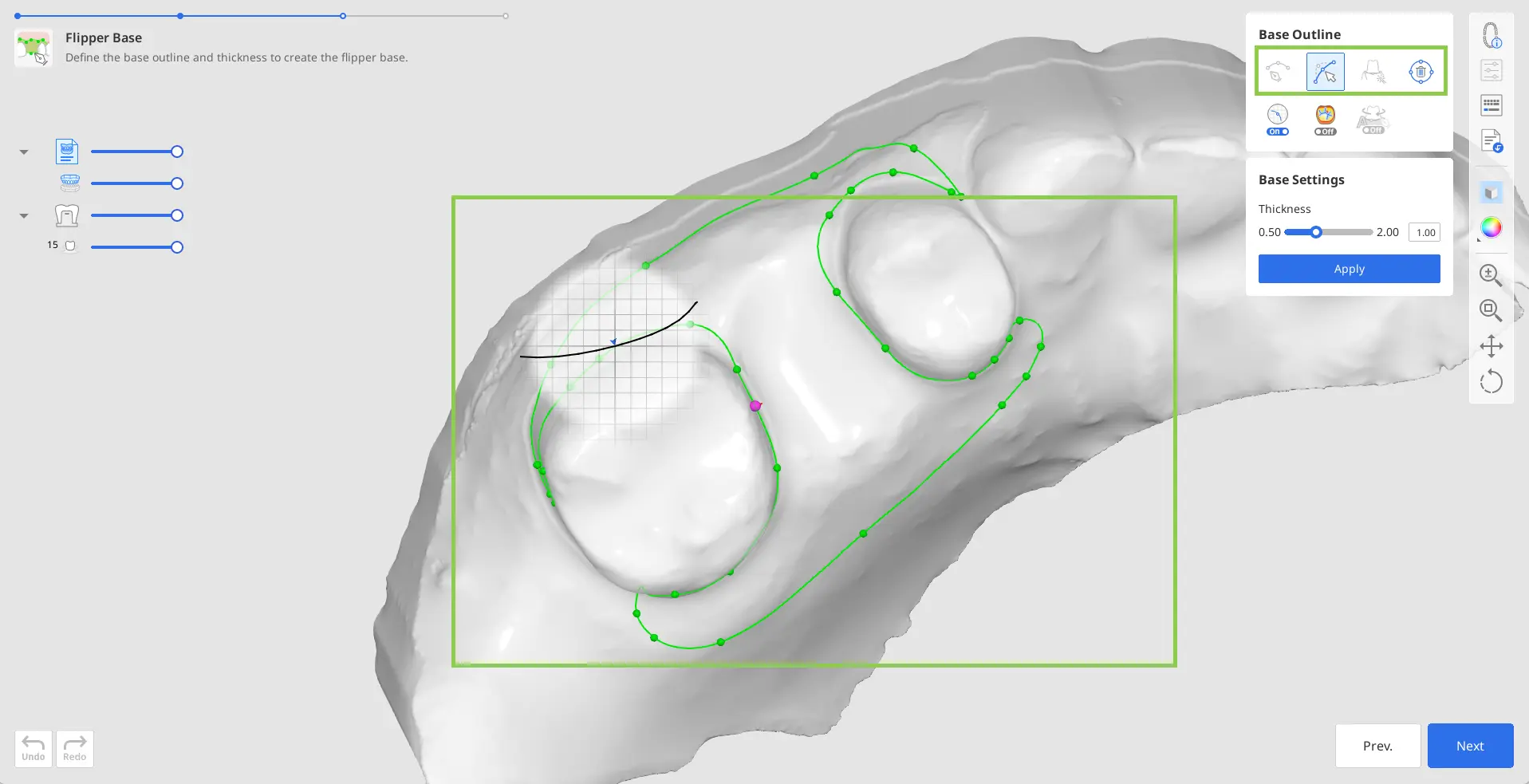

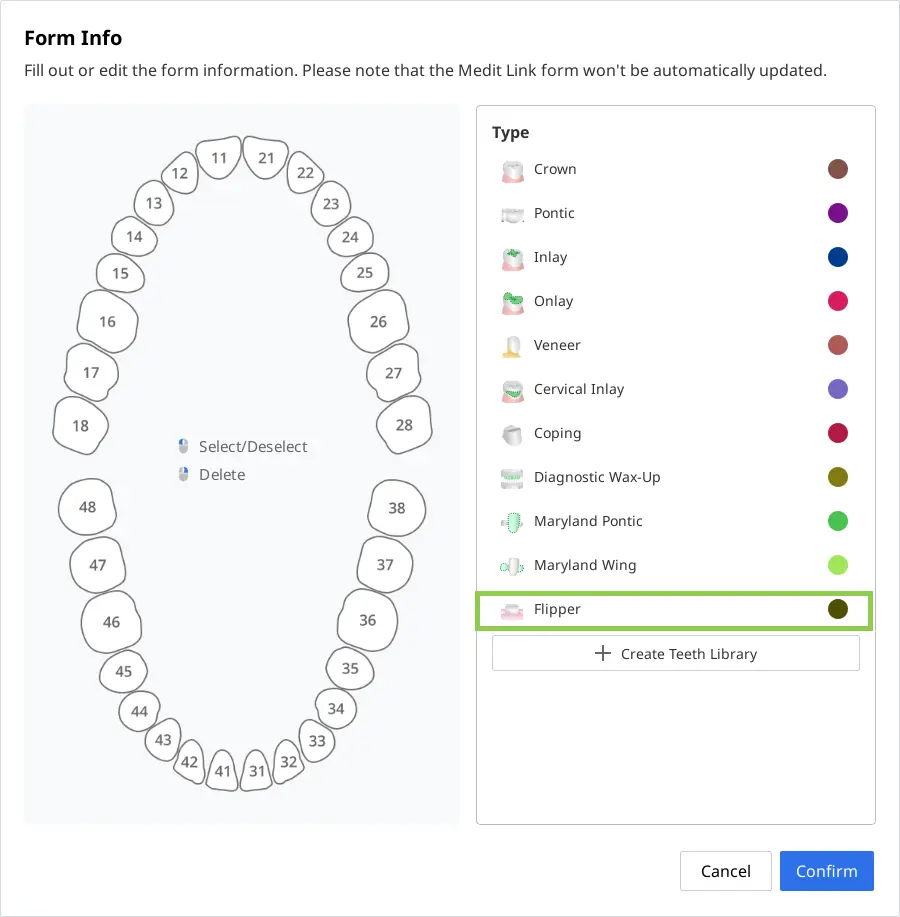

Flipper（ポンティックを使った仮の修復物）
