📖 [Occlusion Analyzer] 整列モード

スキャン データを再配置する必要がある場合は、配置モードで提供されるツールを使用します。

💡このモードで断面が邪魔になる場合は、「断面図の表示/非表示」を使用してください。 セクション平面を一時的に非表示にしながら、セクション ビューの作業を保存します。

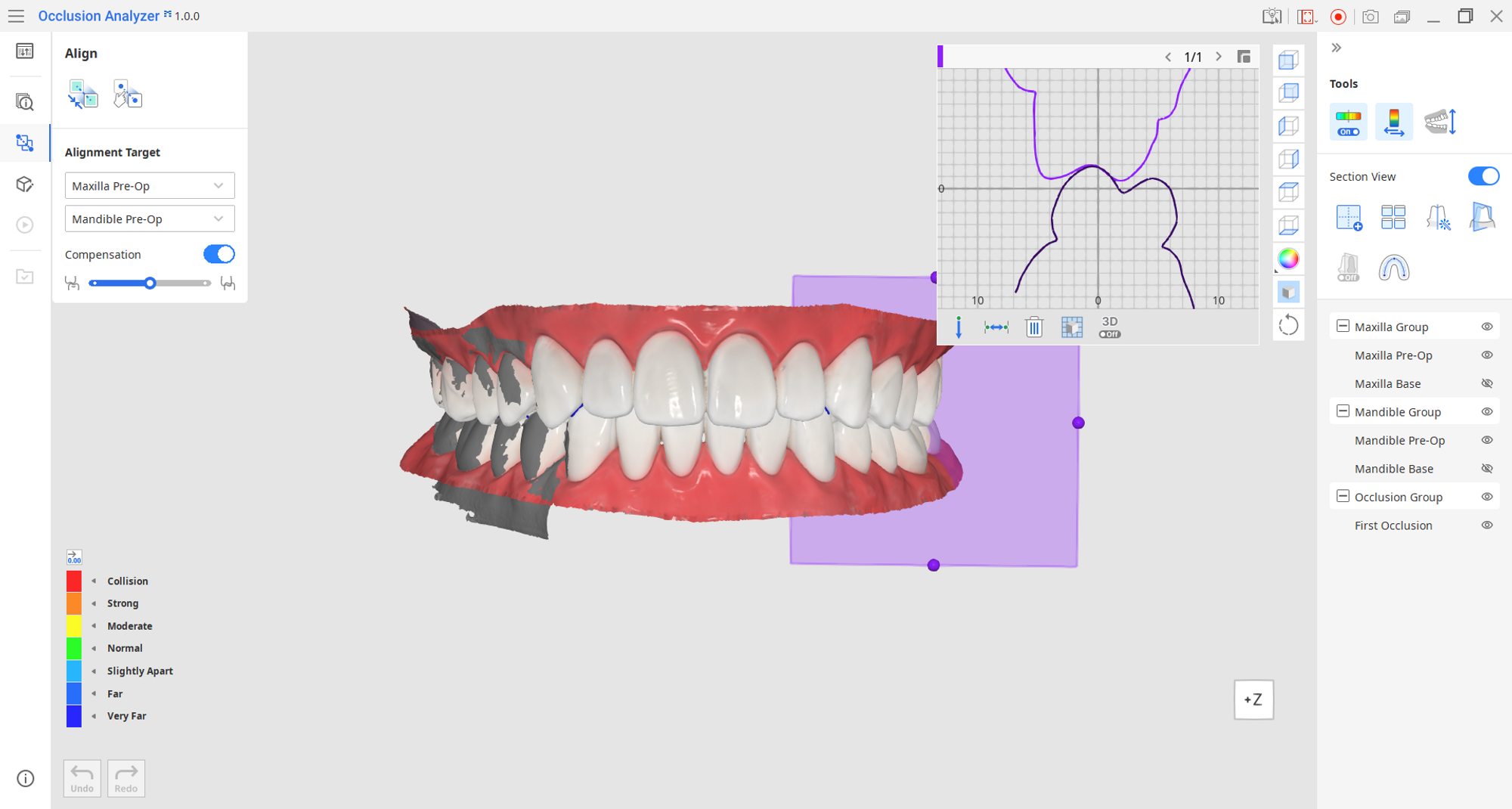

1. まず、ツールボックスで位置合わせターゲットを選択します。 アプリに 1 つのデータ セットのみをインポートした場合、そのデータは既定でターゲットとして設定されます。 上顎と下顎に複数のスキャン データを割り当てた場合は、ドロップダウン メニューでターゲット データを見つけます。

2. 次に、左側のツールボックスで、2 つの配置オプションのいずれかを選択します: [選択した領域を配置] または [手動配置]。

💡データ配置の変更を保存したい場合は、忘れずに「完了」を使用してください。



「選択範囲を揃える」の使い方

このツールを使用すると、選択した領域に基づいて、上顎および下顎のスキャンを咬合スキャンと位置合わせできます。

1. まず、ツールボックスで [選択した領域を整列] を選択します。

2. データを整列するには、咬合スキャン データに対応する上顎と下顎の領域を選択します。 使用可能なセクション ツールから選択します。

スマート歯の選択	クリックすると、歯肉を除くすべての歯のデータが一度に自動的に選択されます。
スマートシングル歯の選択	歯肉および他の歯のデータを除外して、個々の歯のデータを選択します。 ターゲットの歯のデータのみが選択されるまで、クリック アンド ドラッグします。
サークル選択	クリック アンド ドラッグして円形の領域を作成します。 を放して、円内のデータの選択を完了します。
ポリライン選択	画面上に描画されたポリライン形状内の領域を選択します。 左クリックしてポリライン シェイプを描画し、右クリックしてシェイプを閉じて選択を終了します。
ブラシの選択	クリック アンド ドラッグして、フリーハンドで描いたパス上の領域を選択します。 ポリラインと比較して、表示されているサーフェスのみが選択されることに注意してください。

3. [選択解除モード] トグルを使用して、選択した領域を修正します。 すべての選択ツールの効果を選択解除に変更します。 [すべての選択をクリア] をクリックして、すべての選択を一度にクリアすることもできます。

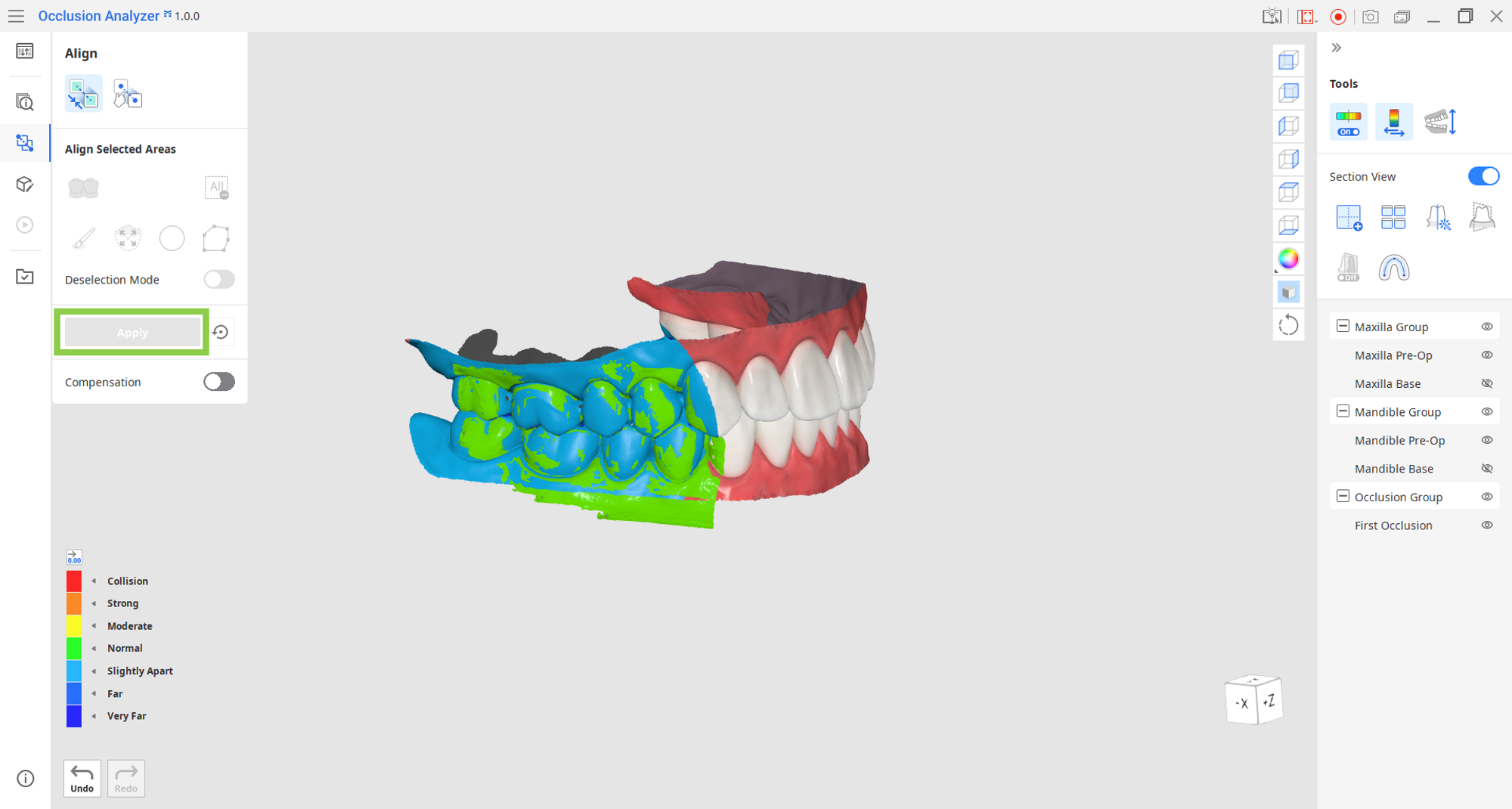

4. 必要な領域を選択したら、[適用] をクリックします。

5. 最初からやり直す場合は、[適用] ボタンの横にある初期化アイコンをクリックします。

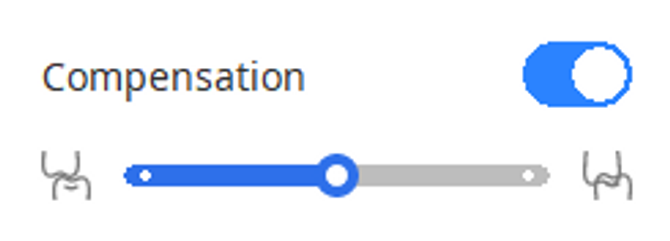

6. データが整列したら、補正トグルをオンにして、歯の咬合補正レベルを調整できます。



ツールボックス（選択範囲を揃える）

スマート歯の選択

• 歯肉領域を除外して、アーチ内の歯のみを自動的に選択します。

💡💡この機能は、Medit Scan for Clinics で「GPU を使用」オプションをオンにして取得したスキャンデータに対してのみ使用できます。

ブラシの選択

• 画面上のフリーハンドで描かれたパス上のすべての領域を選択します。
• 前面のみが選択されます。
• ブラシは3つの異なるサイズで利用できます。

スマートシングル歯の選択

• 歯肉領域を除外して、単一の歯の領域を自動的に選択します。
• 歯の上でマウスをクリックしてドラッグします。

サークル選択

• 円形領域内のすべてのエンティティを選択します。

ポリライン選択

• 画面上に描画されたポリライン シェイプ内のすべての領域を選択します。

すべての選択をクリア

• 選択したすべての領域をクリアします。

選択解除モード

• オンにすると、すべての選択ツールの機能が逆になります。



手動アライメントの使用方法

このツールを使用すると、選択した点に基づいてデータを整列できます。

1. まず、ツールボックスで [手動配置] を選択します。

2. 「分離」機能を使用して、データを整列前の位置に移動します。 すべてのデータを一度に、または 1 つずつデタッチできることに注意してください。

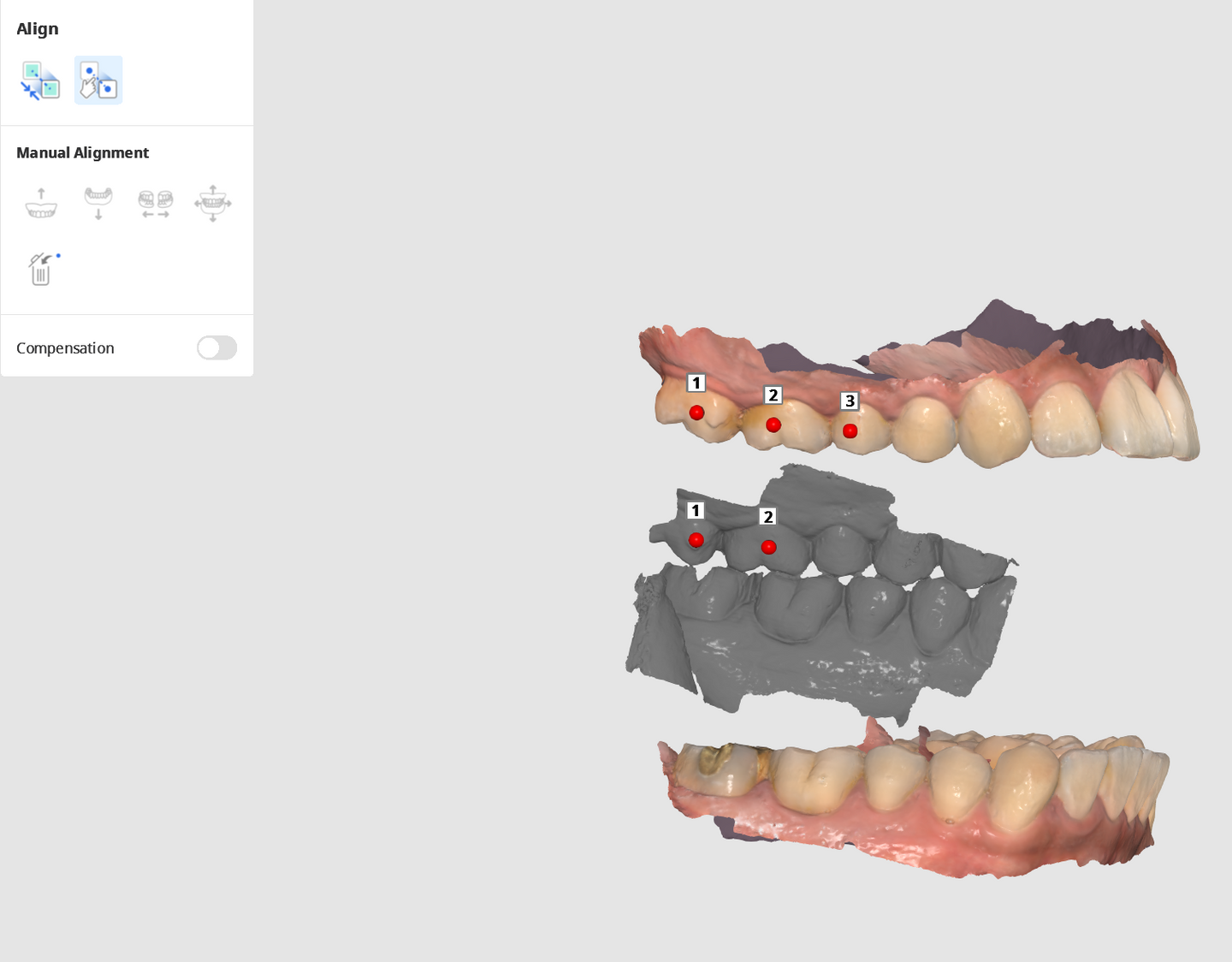

3. 次に、上顎と下顎の 2 ～ 3 点と、咬合データ上の対応する点を定義します。 ツールボックスの「アライメントポイントの削除」を使用して、すべてのポイントを削除できます。

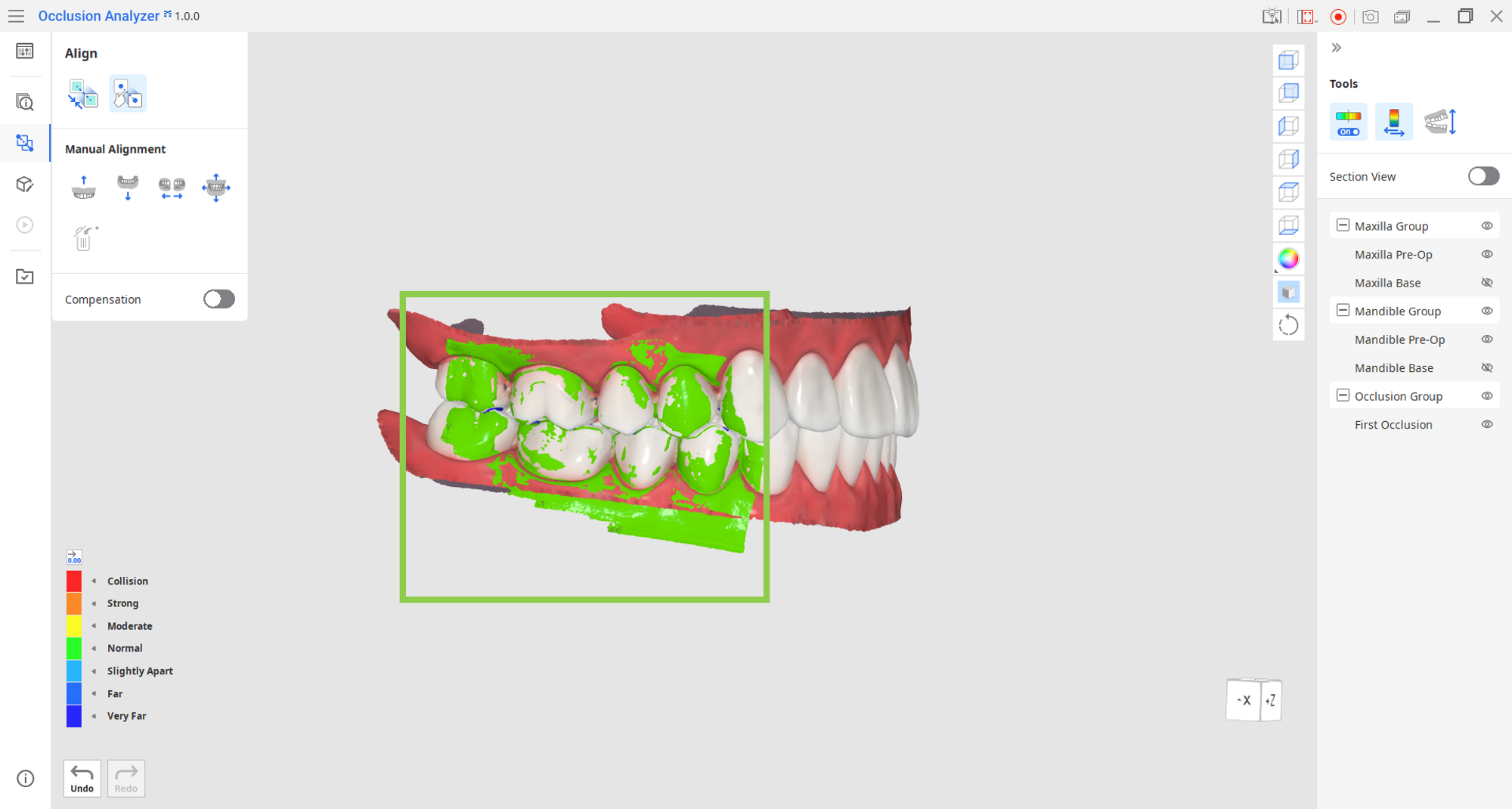

4. 完了すると、データは自動的に整列されます。 整列に成功したデータは明るい緑色になります。

5. データが整列したら、「補正」トグルをオンにして、咬合補正レベルを調整できます。



ツールボックス (手動位置合わせ)

上顎骨を切り離す

• 上顎骨を切り離し、アライメント前の位置に戻すために使用します。

下顎を切り離す

• 下顎骨を取り外し、調整前の位置に戻すために使用します。

歯科咬合データの分離

• 使用された 1 番目と 2 番目のオクルージョン データをデタッチし、位置合わせ前の位置に戻します。

すべて切り離す

• すべてのデータを切り離し、整列前の位置に戻すために使用します。

位置合わせポイントを削除

• 整列用に選択したポイントを削除します。
