📖 Fase di allineamento dei dati

Allinea i dati

La fase di Allineamento è costituita da sottofasi come Base mascellare, Base mandibolare e Occlusione.

• L'ordine di ogni sottofase può essere cambiato. L'ordine cambiato viene salvato e può essere applicato alla scansione successiva.
• In alcuni casi, l'allineamento dell'occlusione potrebbe richiedere del tempo. In tal caso, andare a Impostazioni > Post-elaborazione e disattivare l'opzione Allinea automaticamente la scansione dell'occlusione. Sarà quindi possibile procedere immediatamente all'allineamento manuale.

Allineamento automatico

Il programma esegue automaticamente la funzione "Allinea Automaticamente".

Se l'allineamento fallisce, cliccare su "Separa" e poi sull'icona "Allinea Automaticamente" in basso per riprovare.

Allineamento manuale

È necessario separare i dati allineati automaticamente prima di eseguire l'allineamento manuale.

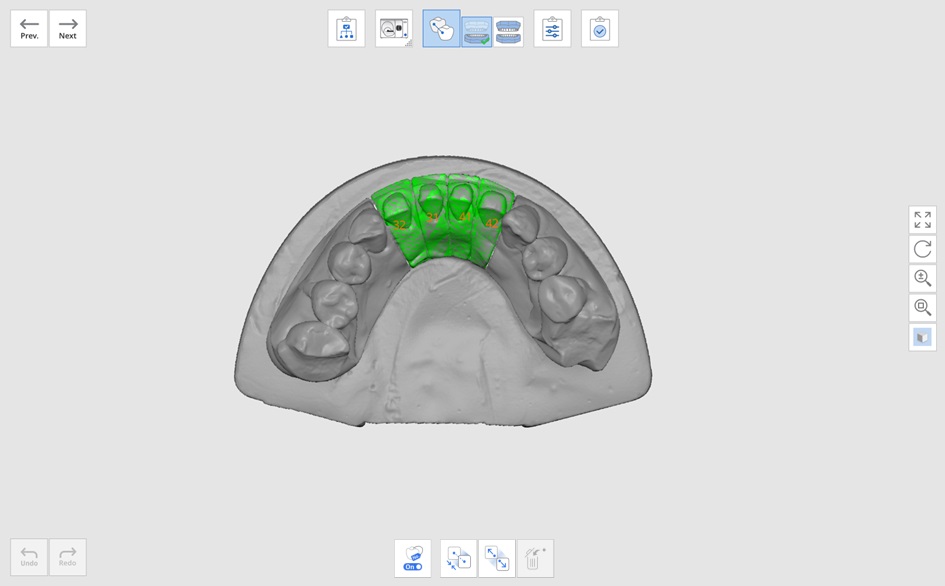

1. Il programma allinea automaticamente i dati quando si accede alla fase Allinea i dati.

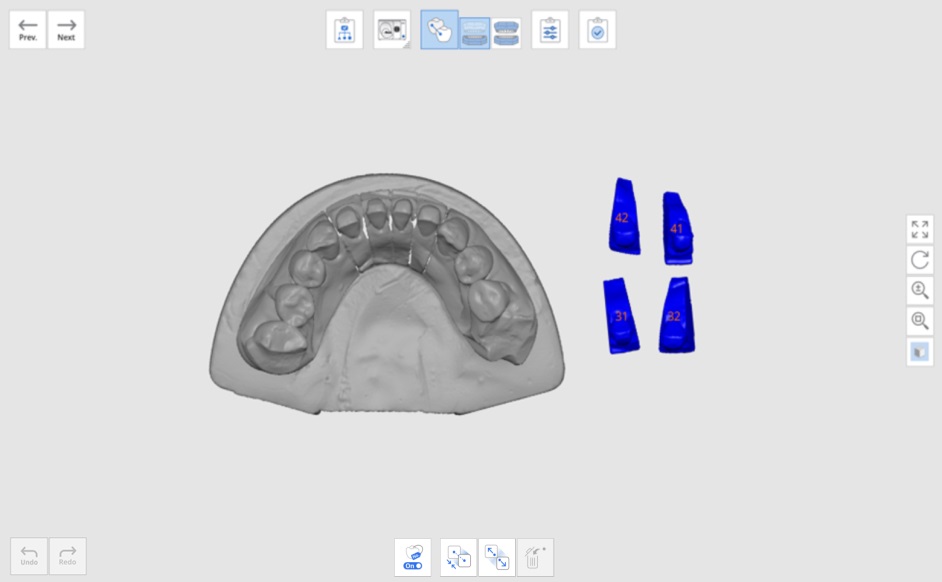

2.  Se si desidera allineare i dati manualmente, cliccare su "Separa" per separare i dati allineati e riportarli nella posizione originale.

3. Configurare fino a tre punti marker sui dati target dell'allineamento e la posizione corrispondente nei dati base.
   È possibile nascondere il numero di dente durante il posizionamento dei punti marker cliccando sull'icona "Mostra/Nascondi numero di dente".

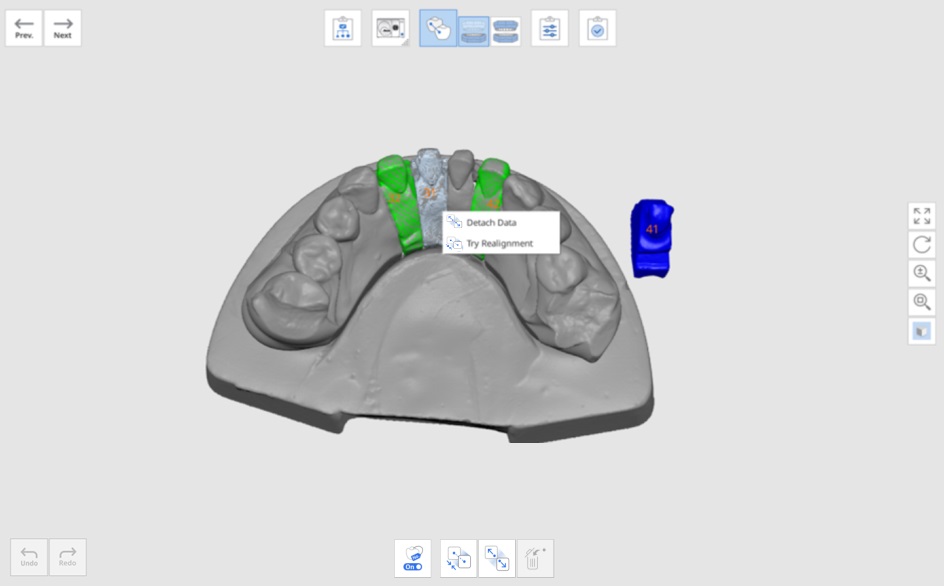

È anche possibile separare i singoli dati cliccando col tasto destro del mouse sui dati.

Il menu fornisce le seguenti opzioni.

• Separa i dati: separa i dati specifici.
• Allineamento automatico: allinea automaticamente solo i dati selezionati.
• Prova il riallineamento: riallinea con precisione i dati quando sono leggermente fuori posizione.

Allinea con il piano occlusale

L'utente può allineare il piano occlusale con gli 11 articolatori forniti da exocad in modo da poter utilizzare i dati per l'articolatore virtuale in exocad.

1. Completare la scansione della mascella, della mandibola e dell'occlusione e passare alla fase Allinea i dati > Occlusione.

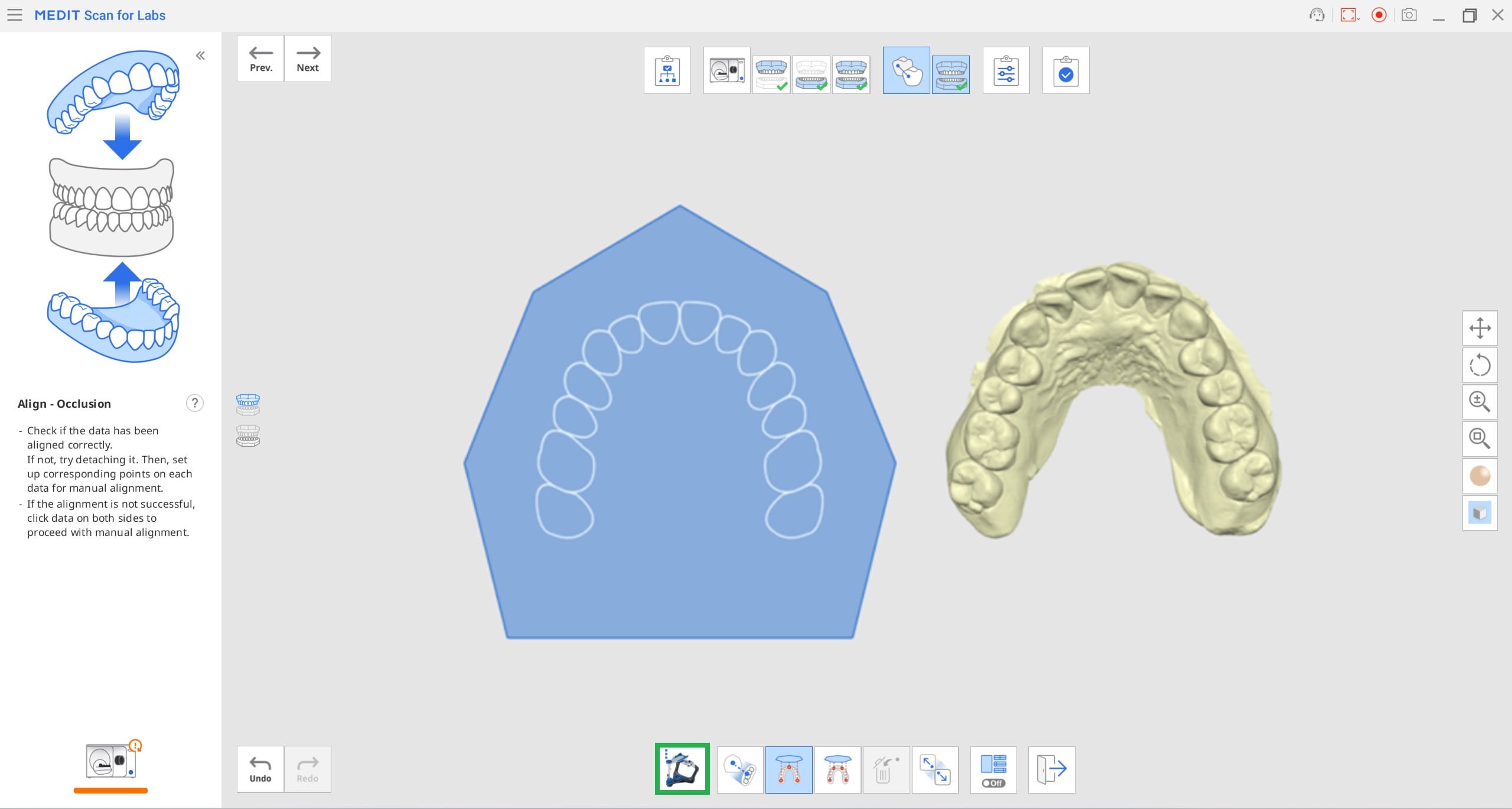

2. Cliccare sullo strumento "Allinea con il piano di occlusione" in basso.

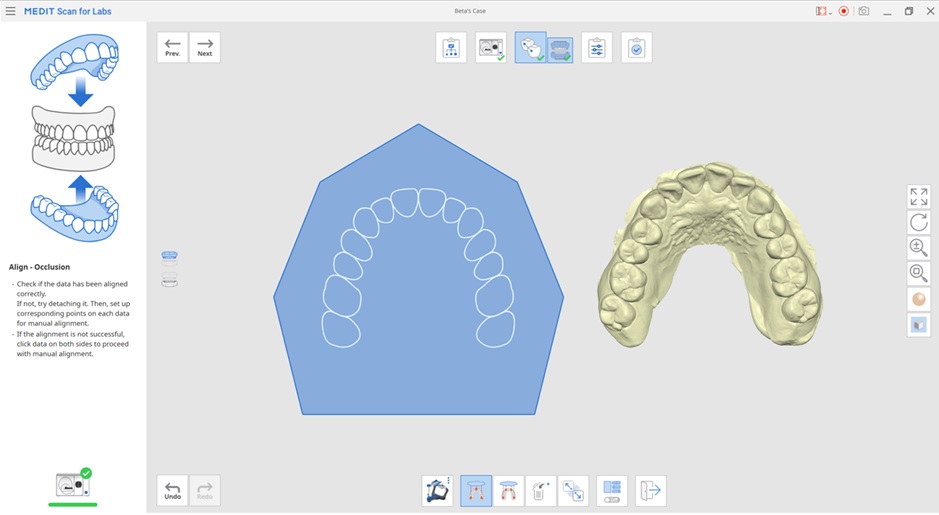

3. Selezionare l'articolatore e allineare la mascella o la mandibola sul piano occlusale.

4. Per allineare i dati della mascella o della mandibola al piano di occlusione, è possibile scegliere tre o quattro punti su entrambi i dati.
   Scegliere un punto tra le cuspidi funzionali dei molari e degli incisivi. Qualora non siano presenti denti anteriori, selezionare quattro punti sui denti corrispondenti su entrambi i lati.

5. Spostare i dati dell'arcata a destra per regolare la posizione sul piano occlusale. L'utente può regolarla da tre diverse angolazioni.

6. Selezionare le icone della mascella e della mandibola a sinistra per visualizzare la posizione del modello rispetto al piano.

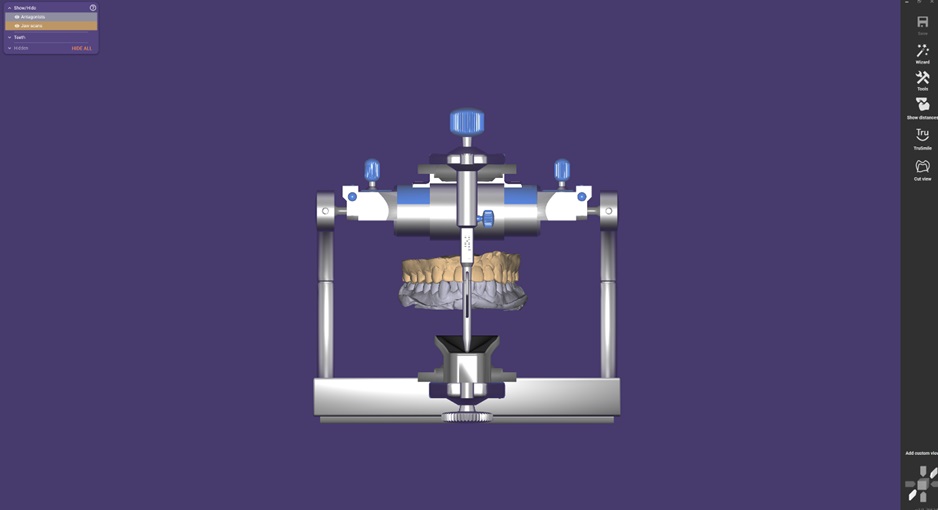

7. Quando si aprono i dati su exocad, i dati di scansione si trovano nella posizione corretta, non disallineati con l'articolatore virtuale.

Strumenti della fase Allinea i dati

Nella fase Allinea i dati sono disponibili i seguenti strumenti.

	Mostra/nascondi numero di dente	Mostra o nasconde il numero del dente nei dati di scansione.
	Allinea automaticamente	Allinea automaticamente tutti i dati mostrati sullo schermo.
	Separa i dati	Separa tutti i dati allineati.
	Rimuovi i punti di allineamento	Elimina i punti marker di allineamento posizionati per l'allineamento manuale.
	Capovolgi occlusione	Capovolge i dati dell'occlusione. Questo strumento è utile per correggere la direzione del modello dopo aver scansionato l'occlusione capovolta.
	Allinea con il piano occlusale	Sposta i dati verso il piano occlusale di un articolatore virtuale.

Quando si accede al tool "Allinea con il piano occlusale", vengono forniti i seguenti strumenti.

	Seleziona l'articolatore	Consente di selezionare la tipologia di articolatore in cui è posizionato il piano occlusale.
	Allineamento semiarcata	Consente di allineare la semiarcata con il piano occlusale impostando tre punti corrispondenti sui dati e sul piano.
	Allinea con il piano occlusale di tre punti	Consente di selezionare tre punti sulla mascella o sulla mandibola per eseguire l'allineamento con il piano occlusale.
	Allinea con il piano occlusale di quattro punti	Consente di selezionare quattro punti sulla mascella o sulla mandibola per eseguire l'allineamento con il piano occlusale. Questo strumento è utile quando non sono presenti denti anteriori.
	Rimuovi i Punti di Allineamento	Elimina i punti che contrassegnano l'allineamento.
	Separa i dati	Separa tutti i dati allineati.
	Vista multipla	Consente di visualizzare i dati 3D da quattro diversi punti di vista contemporaneamente.
	Esci	Consente di uscire dallo strumento.
