📖 Calibrazione dello scanner

Calibrazione dello scanner da tavolo

Si consiglia di eseguire la calibrazione per una scansione e prestazioni corrette del dispositivo.

Calibrare lo scanner quando:

• Si verifica una riduzione della qualità dei dati di scansione rispetto alle scansioni precedenti.
• Le condizioni esterne, come la temperatura del dispositivo, sono cambiate durante l'utilizzo.
• È già trascorso il periodo di calibrazione impostato.

Calibrazione di T710/T510/T310

1. Accendere lo scanner e collegarlo al software.

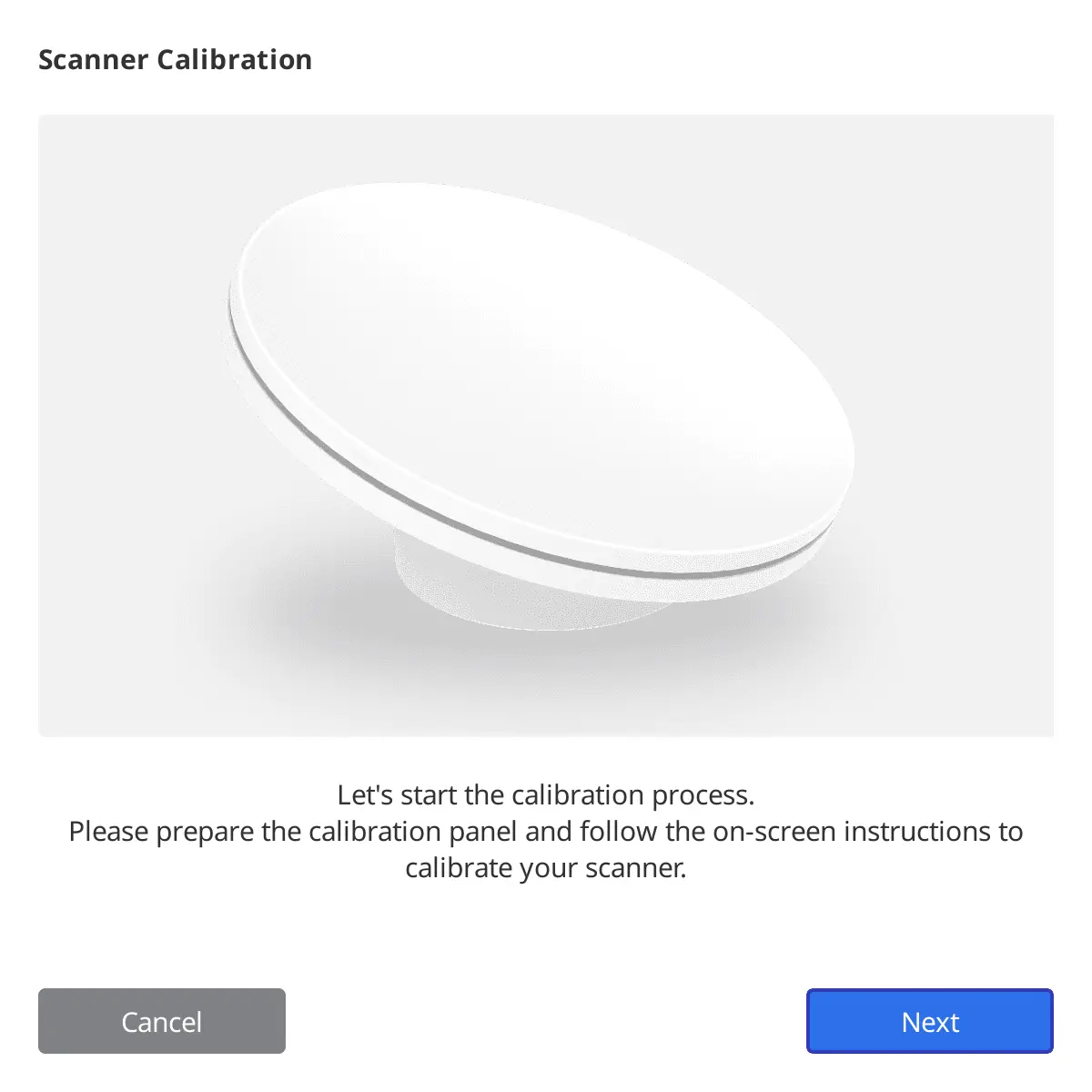

2. Cliccare sull'icona dello scanner in basso a sinistra per eseguire la Procedura guidata di calibrazione.

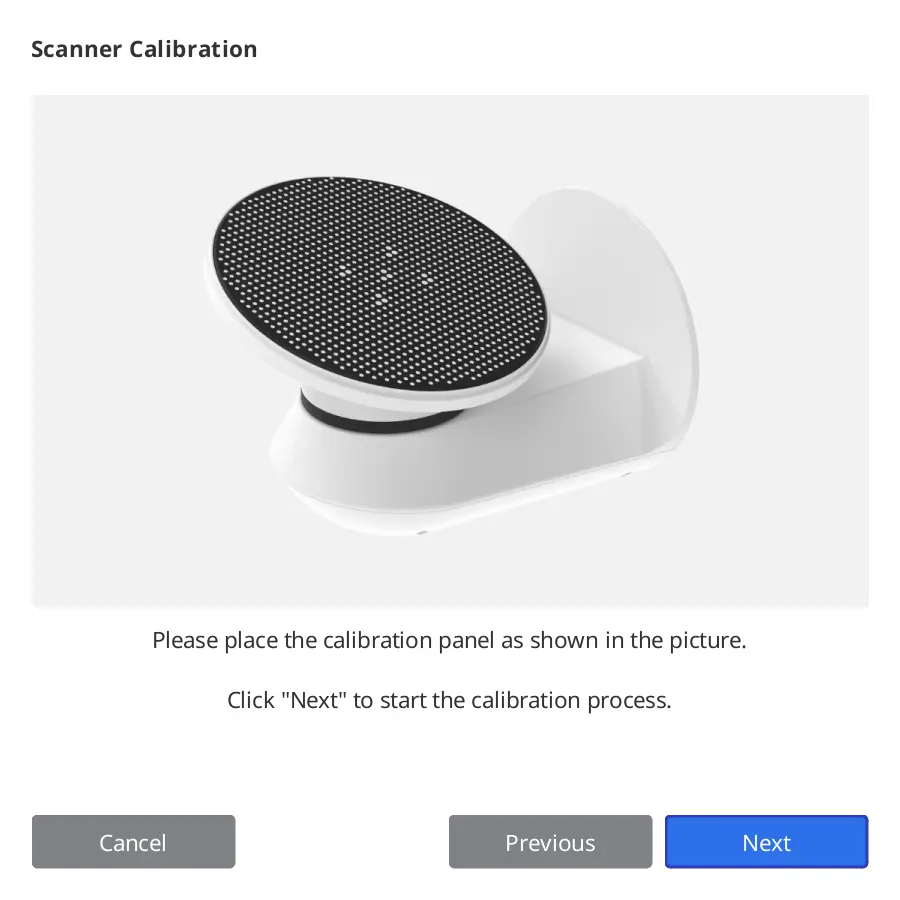

3. Preparare e posizionare il pannello di calibrazione.

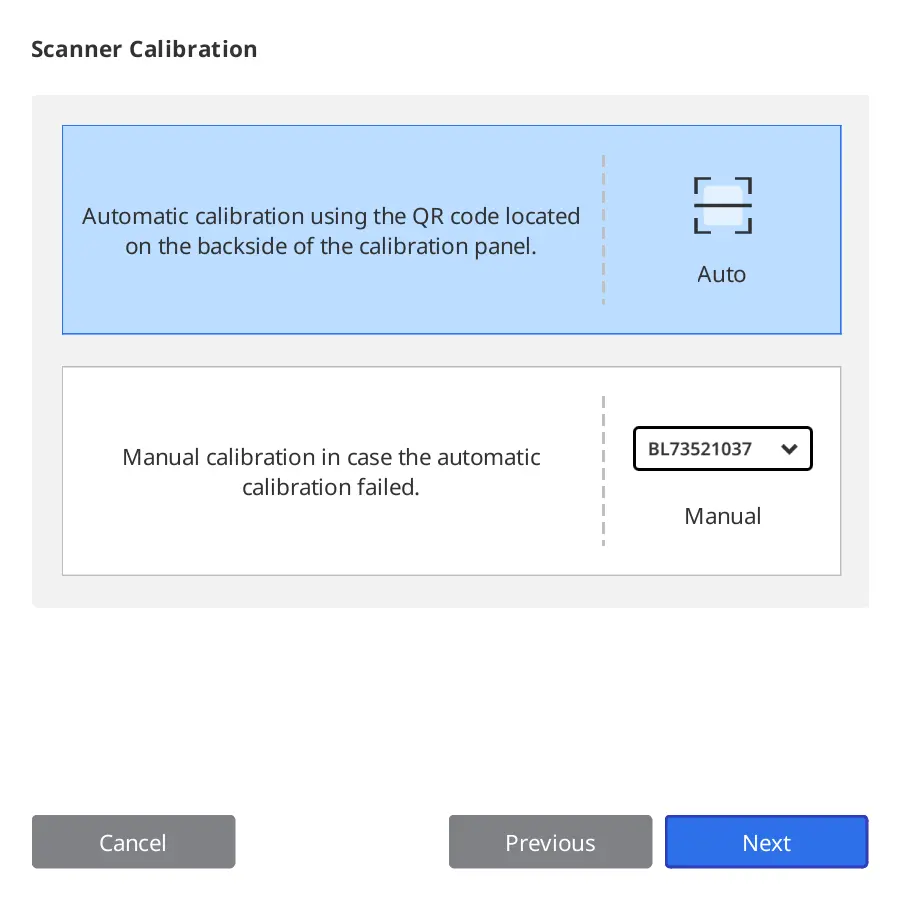

4. Selezionare una delle due opzioni di calibrazione e fare clic su Avanti.
   • Calibrazione automatica: la calibrazione automatica viene eseguita con il codice QR presente sul retro del pannello di calibrazione.
   • Calibrazione manuale: per eseguire la calibrazione manuale è necessario il file PNL corrispondente.

5. Inserire il numero di serie del pannello di calibrazione in base all'opzione selezionata in precedenza.
   • Calibrazione automatica:
     • Lo scanner eseguirà la scansione del codice QR presente sul retro del pannello di calibrazione e la procedura di calibrazione si avvierà automaticamente.
   • Calibrazione manuale:

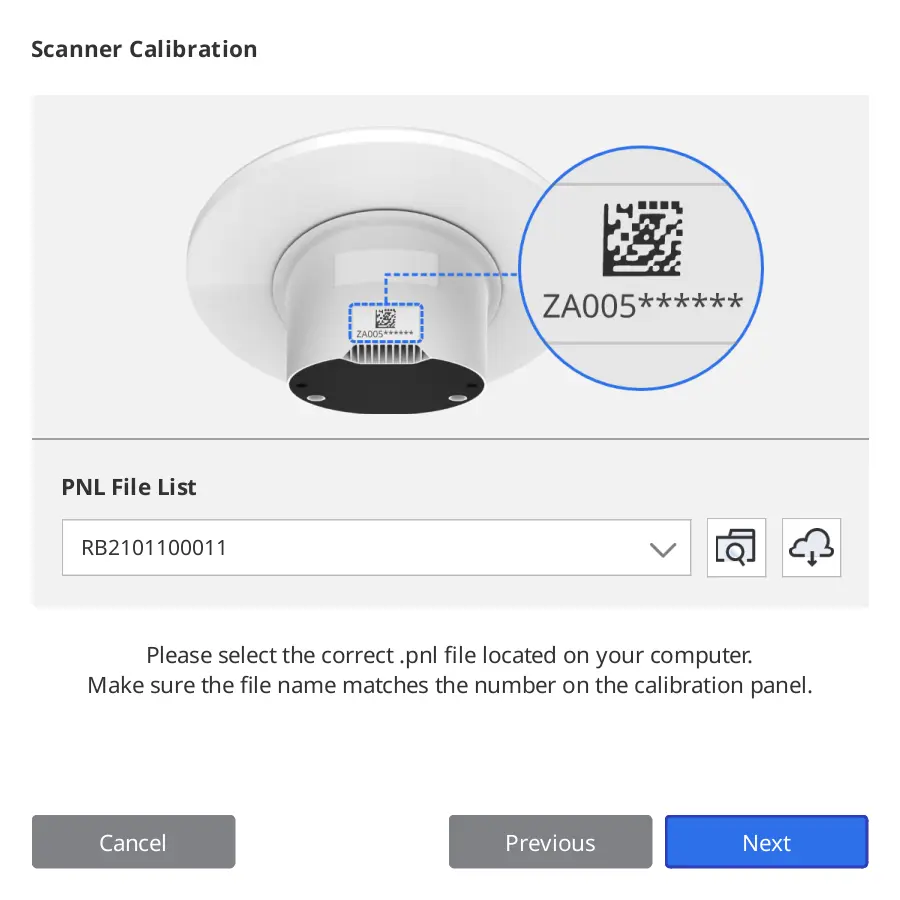

     • Controllare il numero di serie sul pannello di calibrazione e selezionare il file PNL corrispondente dall'elenco dei file.
     • Se non si trova il numero di serie nell'elenco, controllare se si dispone di un file PNL sul PC o sull'USB di installazione.
       • Se si dispone di un file PNL, cliccare su  per cercarlo.
       • Se non si dispone di un file PNL, cliccare su  e inserire il numero di serie.

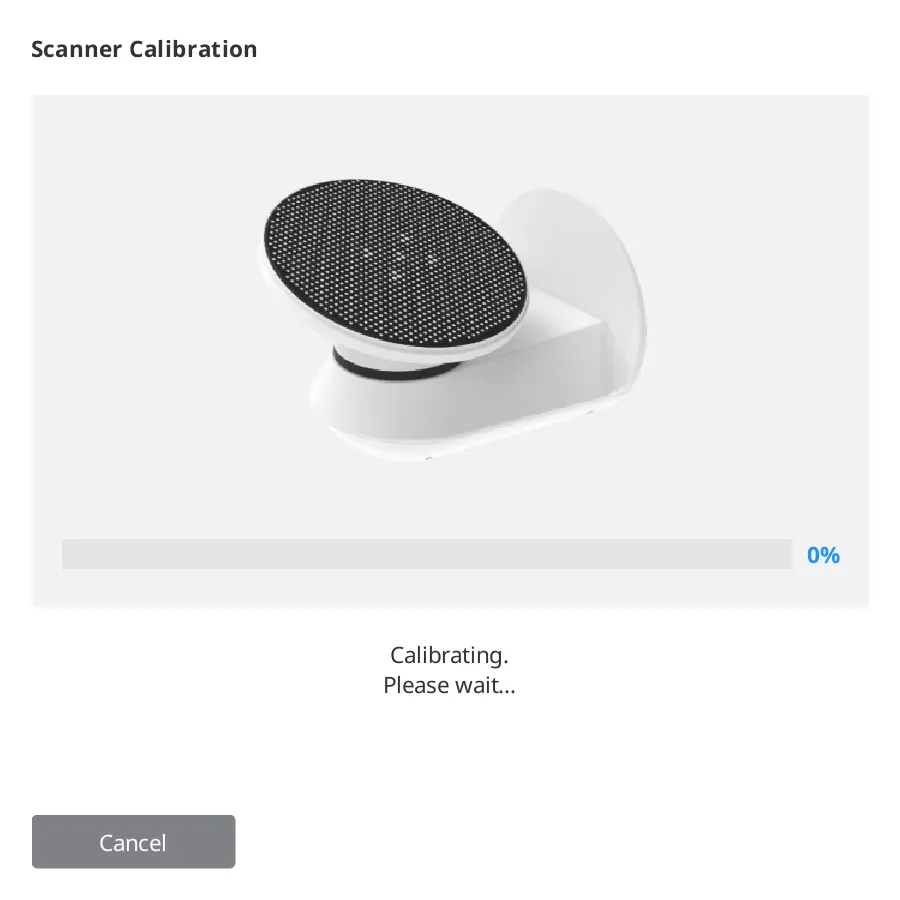

6. La procedura di calibrazione potrebbe richiedere alcuni minuti. Si prega di non toccare lo scanner.

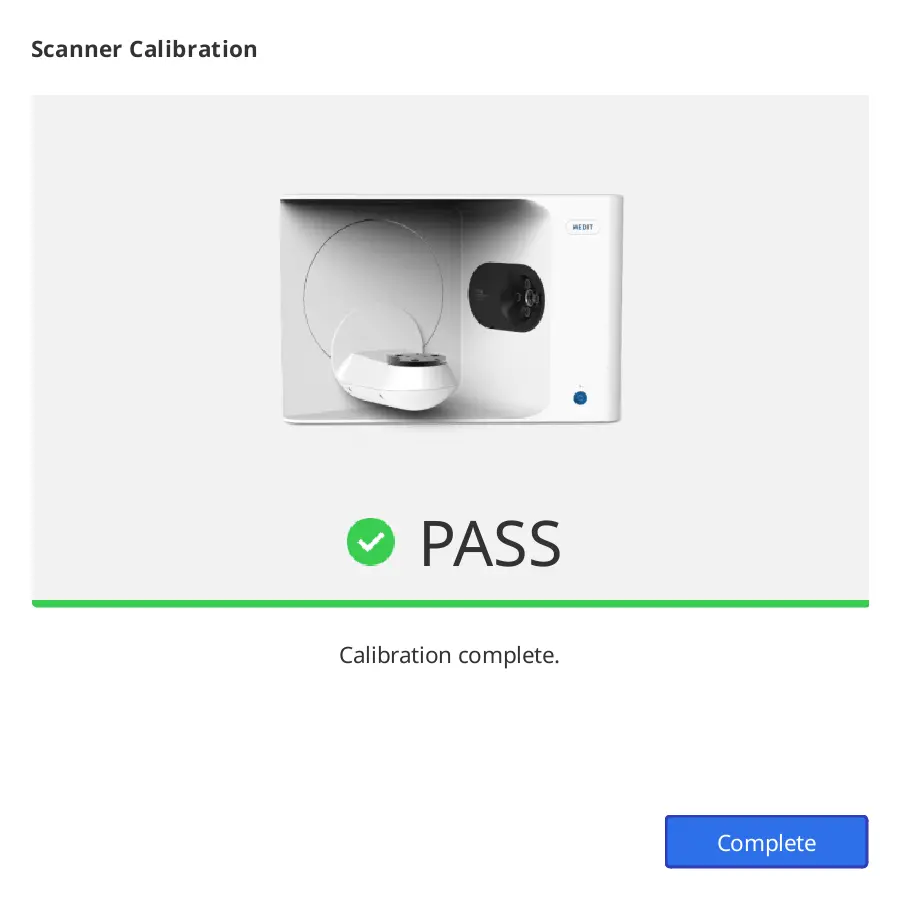

7. Attendere che la calibrazione sia completata con successo.


Calibrazione di T500/T300

1. Accendere lo scanner e collegarlo al software.
2. Cliccare sull'icona dello scanner in basso a sinistra per eseguire la Procedura guidata di calibrazione.

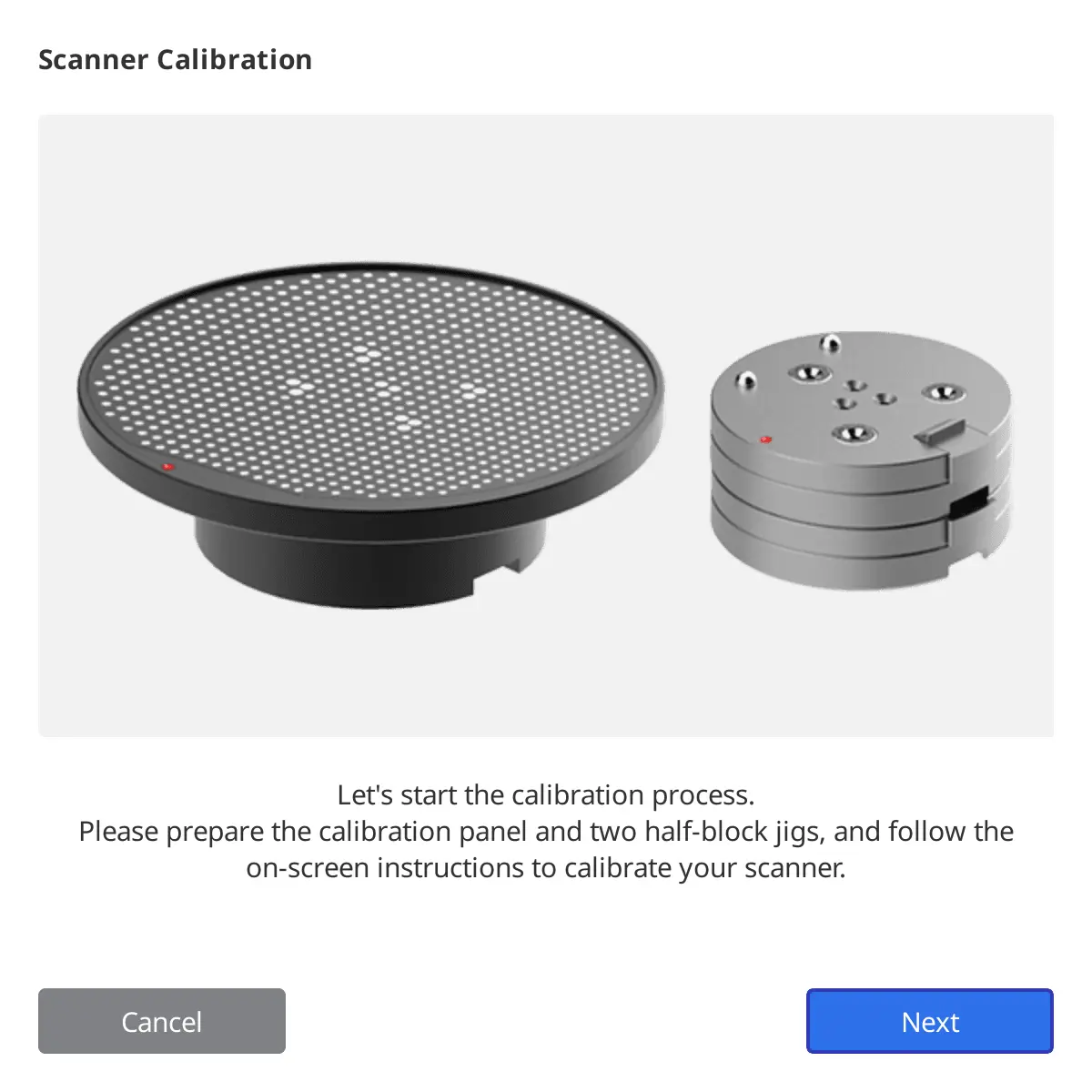

3. Preparare e posizionare il pannello di calibrazione come mostrato nell'immagine.

4. Selezionare una delle due opzioni di calibrazione e fare clic su Avanti.
   • Calibrazione automatica: la calibrazione automatica viene eseguita con il codice QR presente sul retro del pannello di calibrazione.
   • Calibrazione manuale: per eseguire la calibrazione manuale è necessario il file PNL corrispondente.

5. Inserire il numero di serie del pannello di calibrazione in base all'opzione selezionata in precedenza.
   • Calibrazione automatica:
     • Lo scanner eseguirà la scansione del codice QR presente sul retro del pannello di calibrazione e la procedura di calibrazione si avvierà automaticamente.
   • Calibrazione manuale:

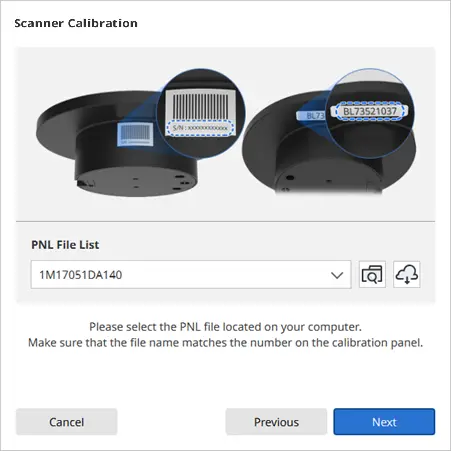

     • Controllare il numero di serie sul pannello di calibrazione e selezionare il file PNL corrispondente dall'elenco dei file.
     • Se non si trova il numero di serie nell'elenco, controllare se si dispone di un file PNL sul PC o sull'USB di installazione.
     • Se si dispone di un file PNL, cliccare su  per cercarlo.
     • Se non si dispone di un file PNL, cliccare su  e inserire il numero di serie.

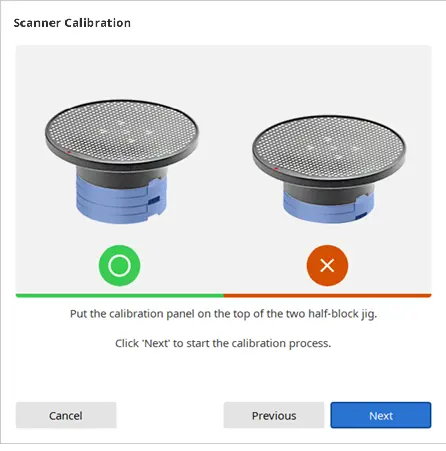

6.  Posizionare il pannello di calibrazione sulla parte superiore dei due jig di mezzo blocco.

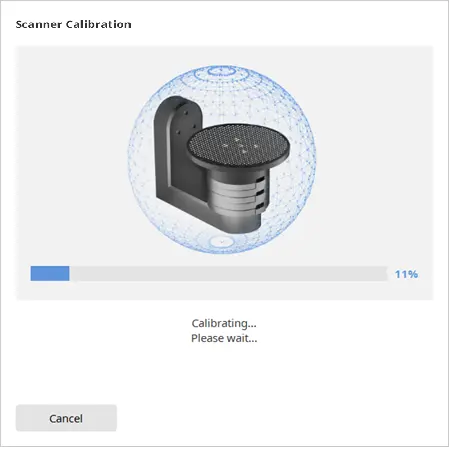

7. La procedura di calibrazione potrebbe richiedere alcuni minuti. Si prega di non toccare lo scanner.

8. Attendere che la calibrazione sia completata con successo.


Calibrazione dello scanner intraorale

Si consiglia di eseguire la calibrazione per una scansione e prestazioni corrette del dispositivo.

Calibrare lo scanner quando:

• Si verifica una riduzione della qualità dei dati di scansione rispetto alle scansioni precedenti.
• Le condizioni esterne, come la temperatura del dispositivo, sono cambiate durante l'utilizzo.
• È già trascorso il periodo di calibrazione impostato.

Si tenga presente che l'accuratezza dei dati di scansione aumenta se la temperatura dello scanner durante la calibrazione è simile a quella in fase di scansione.

Lasciar riscaldare lo scanner prima della calibrazione per raggiungere la stessa temperatura che il dispositivo presenta durante la scansione.

Come eseguire la calibrazione

Di seguito viene descritta la procedura di calibrazione dell'i700. Gli altri scanner intraorali Medit, a parte l'i900, possono essere calibrati allo stesso modo.

1. Accendere lo scanner e collegarlo al software.
2. Cliccare sull'icona "Calibra" nell'angolo inferiore sinistro del programma.

   Per avviare la calibrazione è sufficiente inserire lo scanner nello strumento di calibrazione. (non disponibile per l'i500).

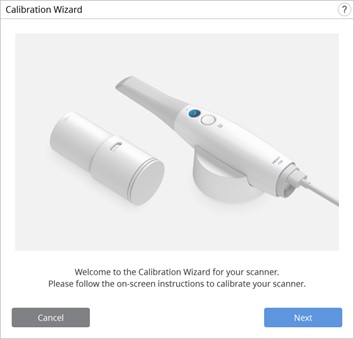

3. Preparare lo strumento di calibrazione e cliccare su "Avanti" per avviare la procedura di calibrazione.

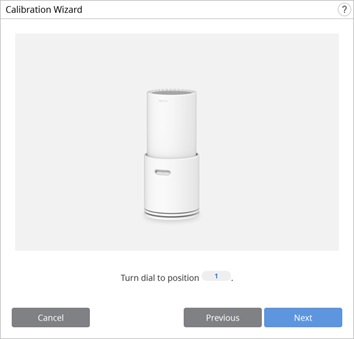

4. Portare il quadrante dello strumento di calibrazione sulla posizione 1.

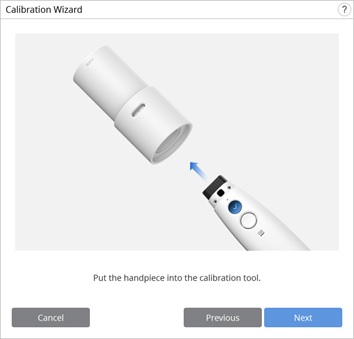

5. Inserire il manipolo nello strumento di calibrazione.

6. Cliccare su "Avanti" per avviare la calibrazione.
7. Se la temperatura dello scanner è troppo bassa, è necessario preriscaldare il dispositivo per garantire le migliori prestazioni.

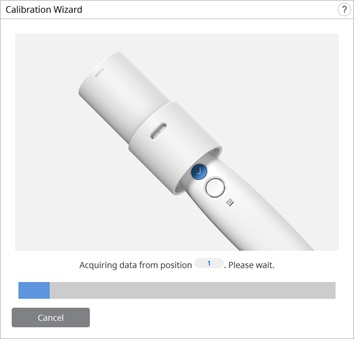

8. Se il manipolo è installato in modo corretto, il sistema acquisirà automaticamente i dati nella posizione 1.

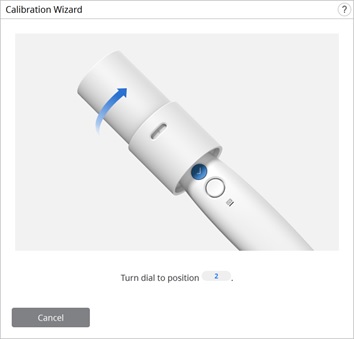

9. Una volta completata l'acquisizione dei dati nella posizione 1, ruotare il quadrante sulla posizione successiva seguendo le istruzioni riportate sullo schermo.

10. Ripetere la procedura per le posizioni da 2 a 8 e per l'ULTIMA.

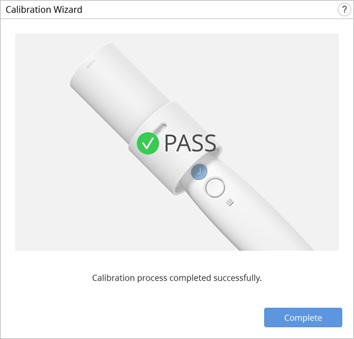

11. Una volta completata l'acquisizione dei dati nella posizione LAST, verrà mostrato il risultato della calibrazione.
