📖 Abbinamento della libreria di scan body

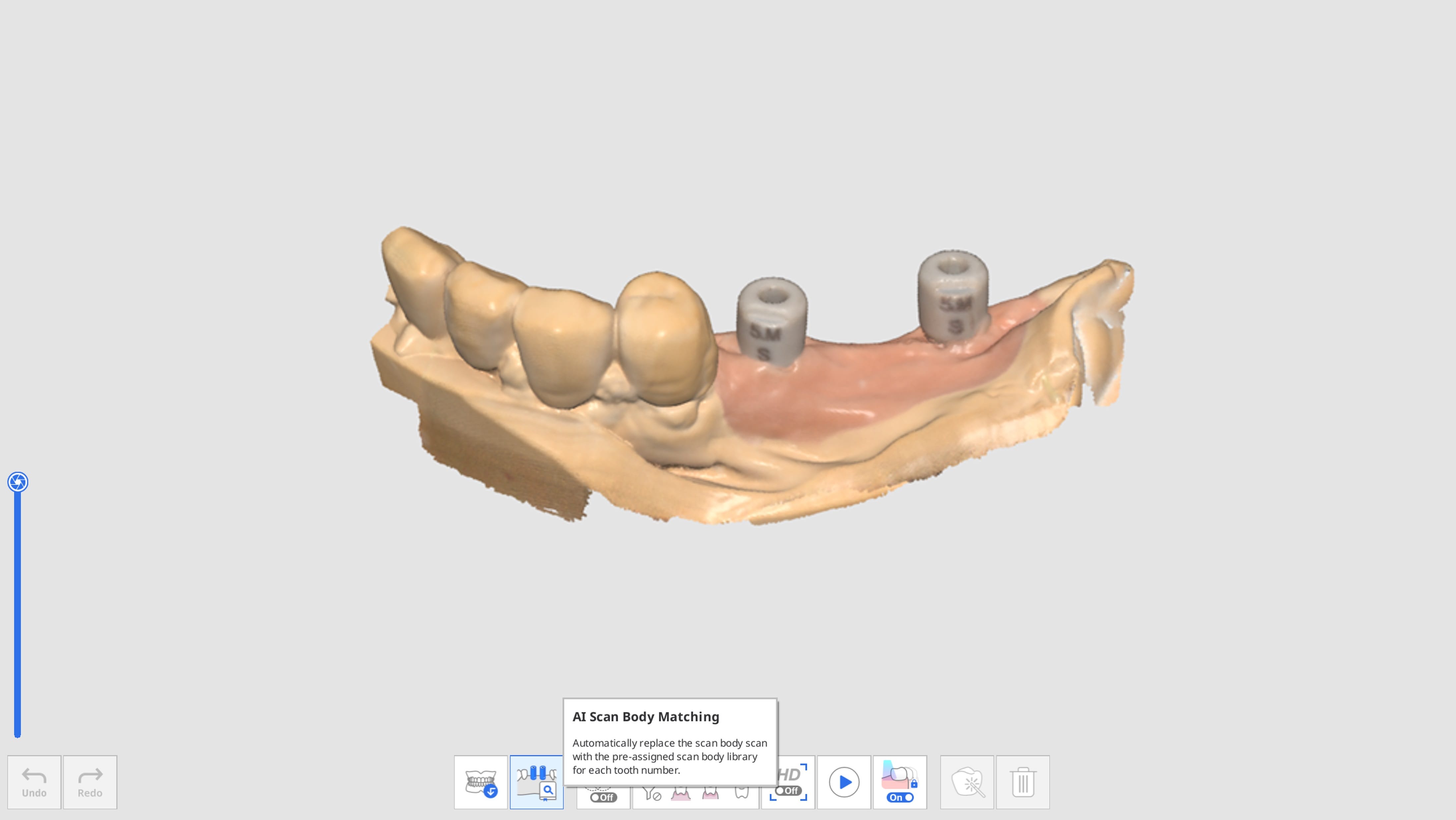

La funzione Abbinamento della libreria di scan body è utile durante la scansione di aree difficili da raggiungere, come un'area di impianto stretta o materiali di scan body metallici.

Scansionando lo scan body fissato all'impianto, è possibile sostituire i dati di scan body con i dati della libreria per riprodurre accuratamente la posizione e l'angolazione dell'impianto.

Per la funzione Abbinamento della libreria di scan body sono disponibili i seguenti strumenti.

	Numero di dente	Consente agli utenti di selezionare un singolo numero di dente per il target di acquisizione dei dati. Per i dettagli, consulta l'articolo collegato. 🔍 Utilizzare il numero del dente per scanbody multiplo
	Libreria di scan body	Consente di assegnare i dati della libreria per ogni dente e di gestire tali dati. Per i dettagli, consulta l'articolo collegato. 🔍 Gestire la libreria del corpo di scansione dell'impianto 🔍 Importa le librerie dei corpi di scansione degli impianti in Medit Link for Clinics scaricando le librerie dei corpi di scansione degli impianti.
	Mostra/Nascondi Deviazione	Mostra o nasconde la deviazione tra i dati allineati tramite una mappa colori.
	Allineamento manuale	Consente agli utenti di allineare i dati della libreria e scansionare manualmente i dati. È possibile allineare i dati con un numero di punti di allineamento compreso fra uno e tre.

Come utilizzare Abbinamento della libreria di scan body

Assegnare la libreria di scan body

Prima di acquisire i dati di scan body, è necessario assegnare la libreria desiderata a ciascun numero di dente.

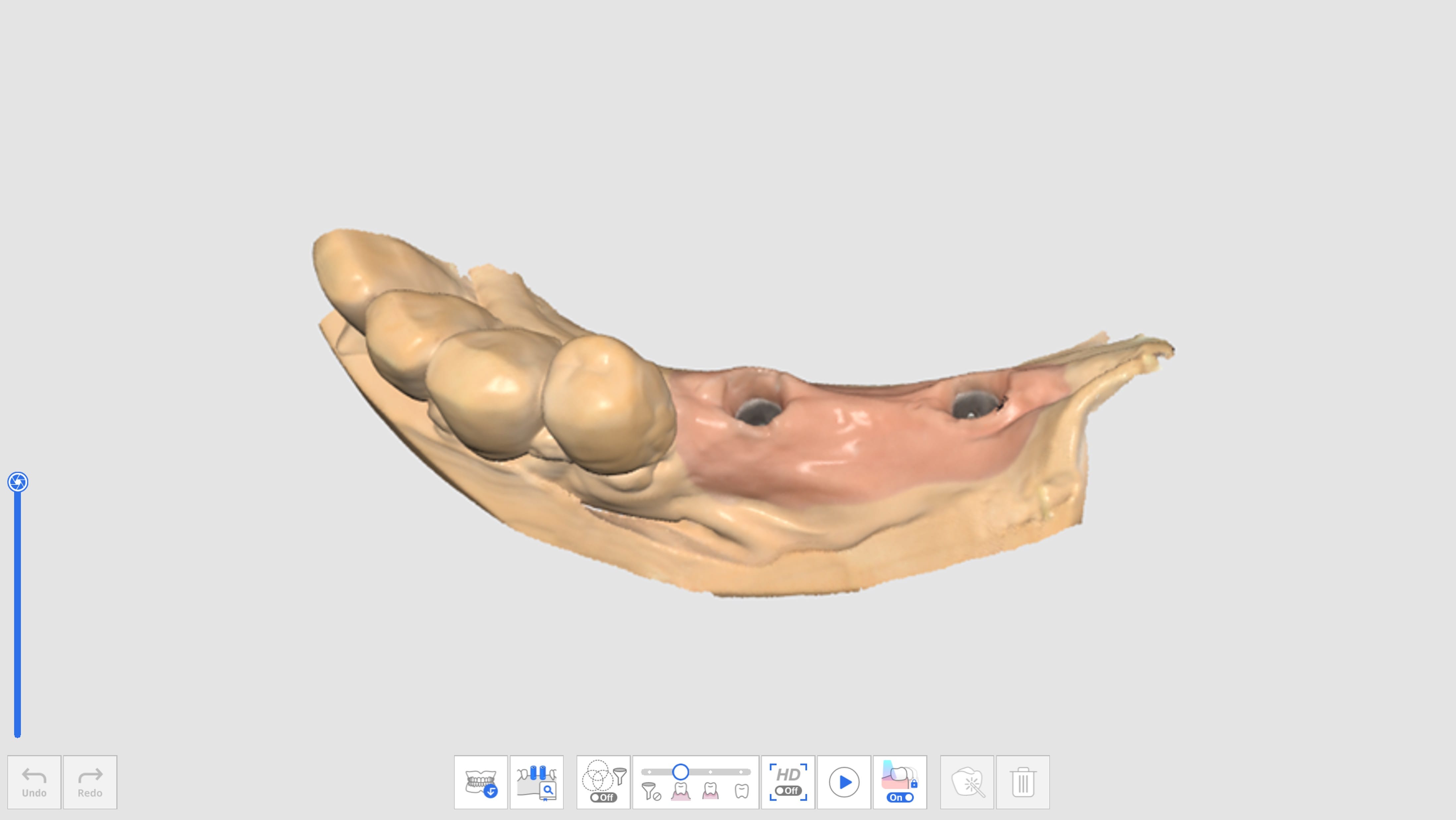

1. Acquisire i dati nella fase Mascella o Mandibola prima di fissare lo scan body.

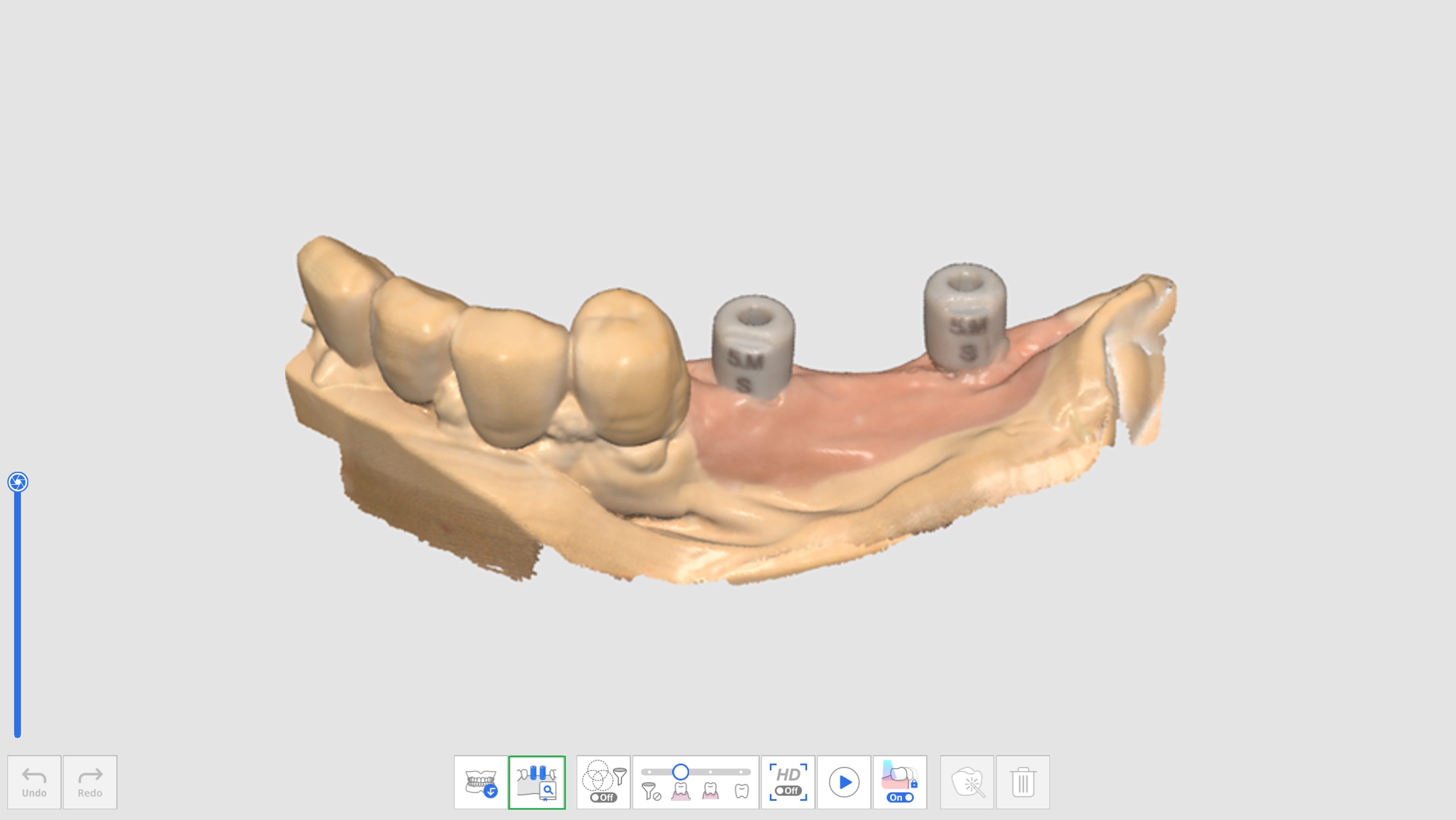

2. Passare alla fase Scan Body e acquisire i dati di scansione dopo aver fissato lo scan body.
3. Cliccare sull'icona dello strumento "Abbinamento della libreria di scan body" in fondo alla schermata.
4. Cliccare sull'icona "Libreria di scan body".

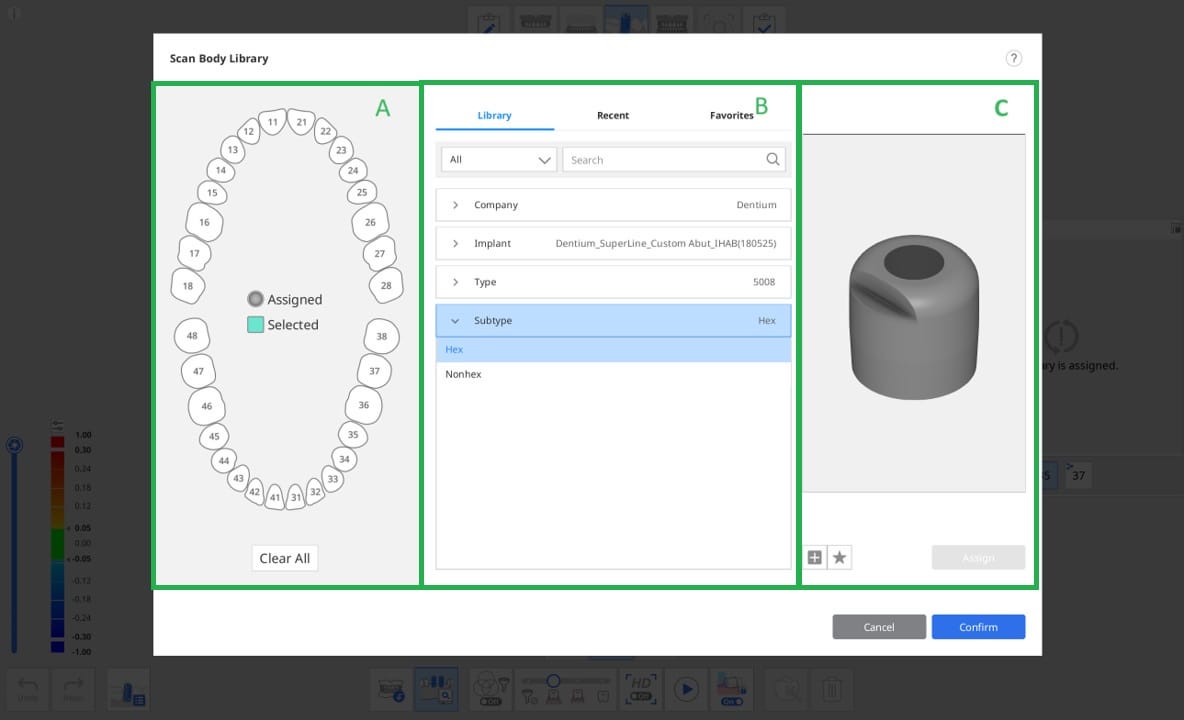

5. Verrà visualizzata la seguente finestra di dialogo per definire la libreria di scan body per ciascun dente.

   Le seguenti tre schede sono fornite nella sezione B per la selezione della libreria di scan body.

   • Libreria: tutte le librerie di scan body registrate sono elencate per Impresa, Impianto, Tipo e Sottotipo. È possibile cercare le librerie di scan body inserendone il nome.
   • Recenti: le librerie di scan body utilizzate più di recente sono elencate con la data dell'ultimo utilizzo.
   • Preferite: vengono elencate le librerie di scan body contrassegnate da asterisco. È possibile aggiungere una libreria di scan body alla scheda Preferiti per accedervi facilmente cliccando sull'icona "Aggiungi ai Preferiti" sotto l'immagine di anteprima.
6. Selezionare uno o più denti dalla sezione A e una libreria nella sezione B per procedere con l'assegnazione.

   È possibile aggiungere una nuova libreria cliccando sul pulsante "+" in basso per visualizzare l'anteprima dell'immagine. Per la registrazione sono supportati i file in formato STL, OBJ e PLY.
7. Controllare la libreria selezionata nell'anteprima 3D. È possibile ruotare, spostare, aumentare e ridurre lo zoom.

   Certificato Medit

   Le librerie di scan body che presentano il logo Medit nell'angolo in alto a destra applicano un algoritmo ottimizzato per l'allineamento delle librerie di scan body, al fine di ridurre al minimo l'impatto dell'errore di scansione dovuto all'elaborazione e al materiale del produttore dello scan body.
8. Cliccare su "Assegna" per assegnare lo scan body selezionato al numero di dente.
9. Una volta assegnate tutte le librerie necessarie, cliccare su "Conferma".

Allineare la libreria di scan body

Dopo aver assegnato una libreria a un numero di dente, la funzione Abbinamento della libreria di scan body allineerà automaticamente la libreria ai dati acquisiti durante la scansione.

1. Attivare lo strumento "Abbinamento della libreria di scan body" nella parte inferiore della schermata.
2. Durante la scansione dei dati di scan body, il programma proverà automaticamente ad allineare la libreria assegnata per il numero di dente ai dati di scansione acquisiti.

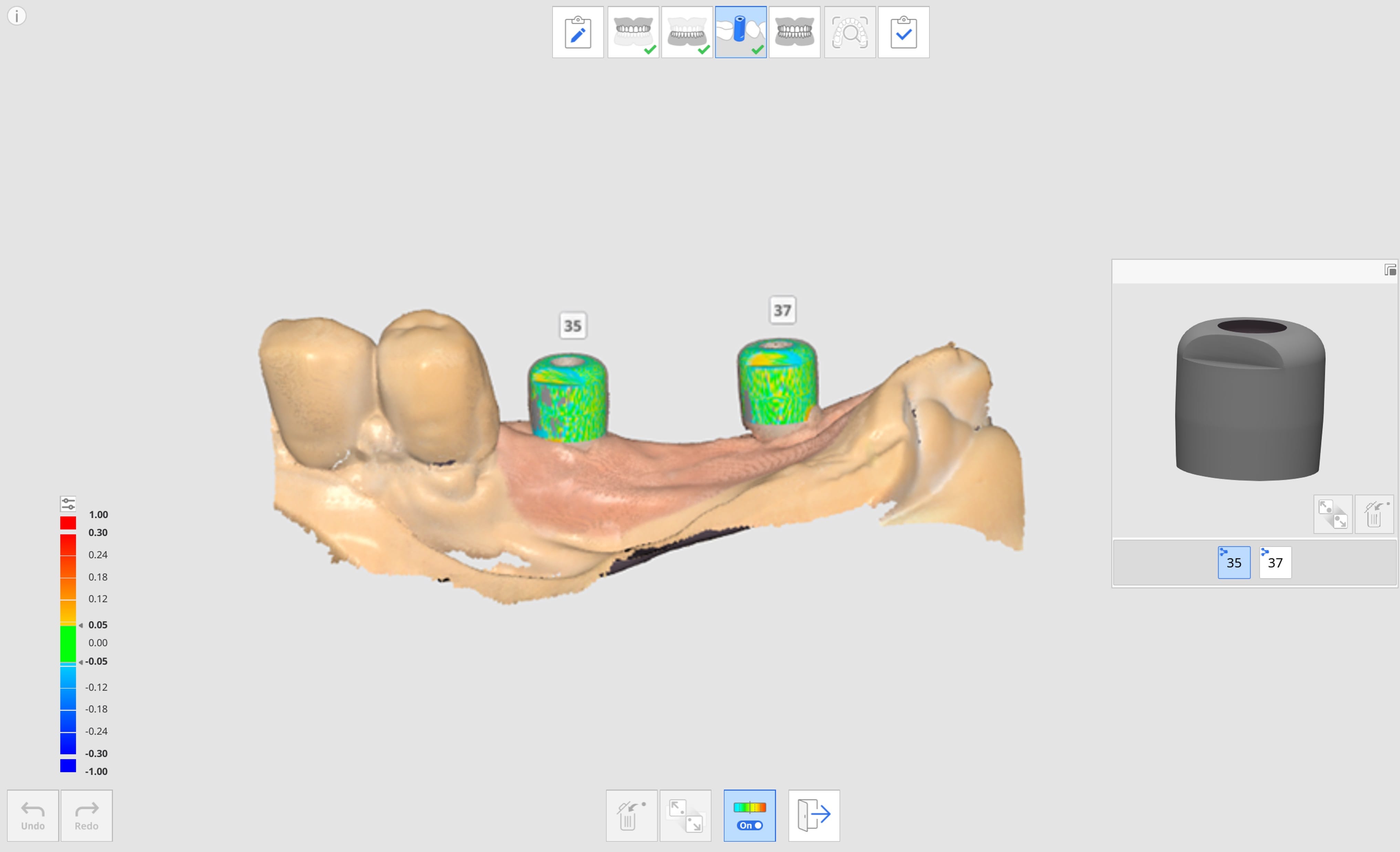

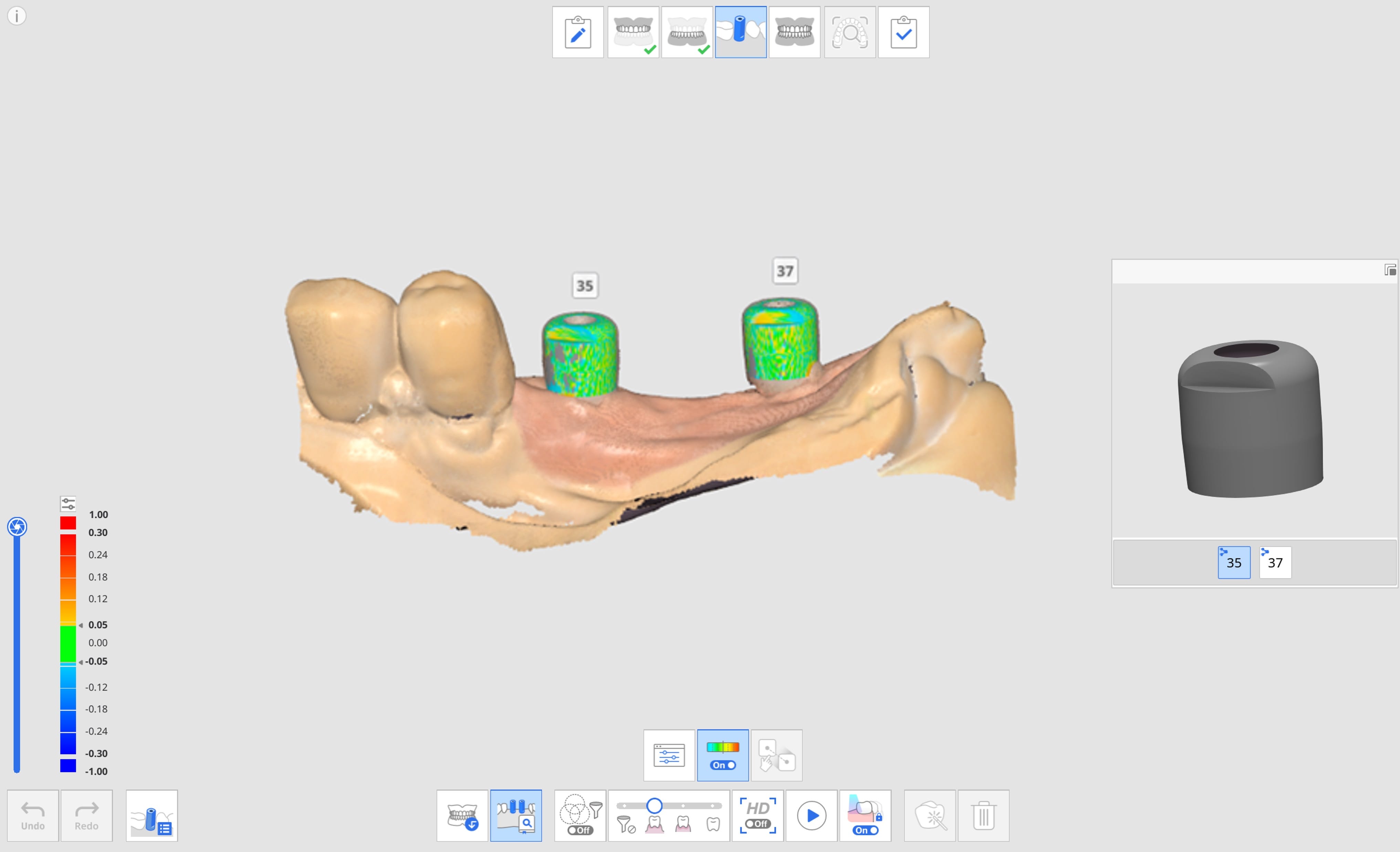

3. Una volta allineata una libreria di scan body, è possibile controllare i dati di scansione e la deviazione della libreria attraverso la mappa a colori.
4. Ripetere la selezione di un altro numero di dente nell'anteprima per allineare altre librerie di scan body.
5. Dopo la scansione, è possibile allineare manualmente le librerie che non sono state allineate automaticamente durante la scansione.
6. Cliccare sull'icona "Allineamento manuale".

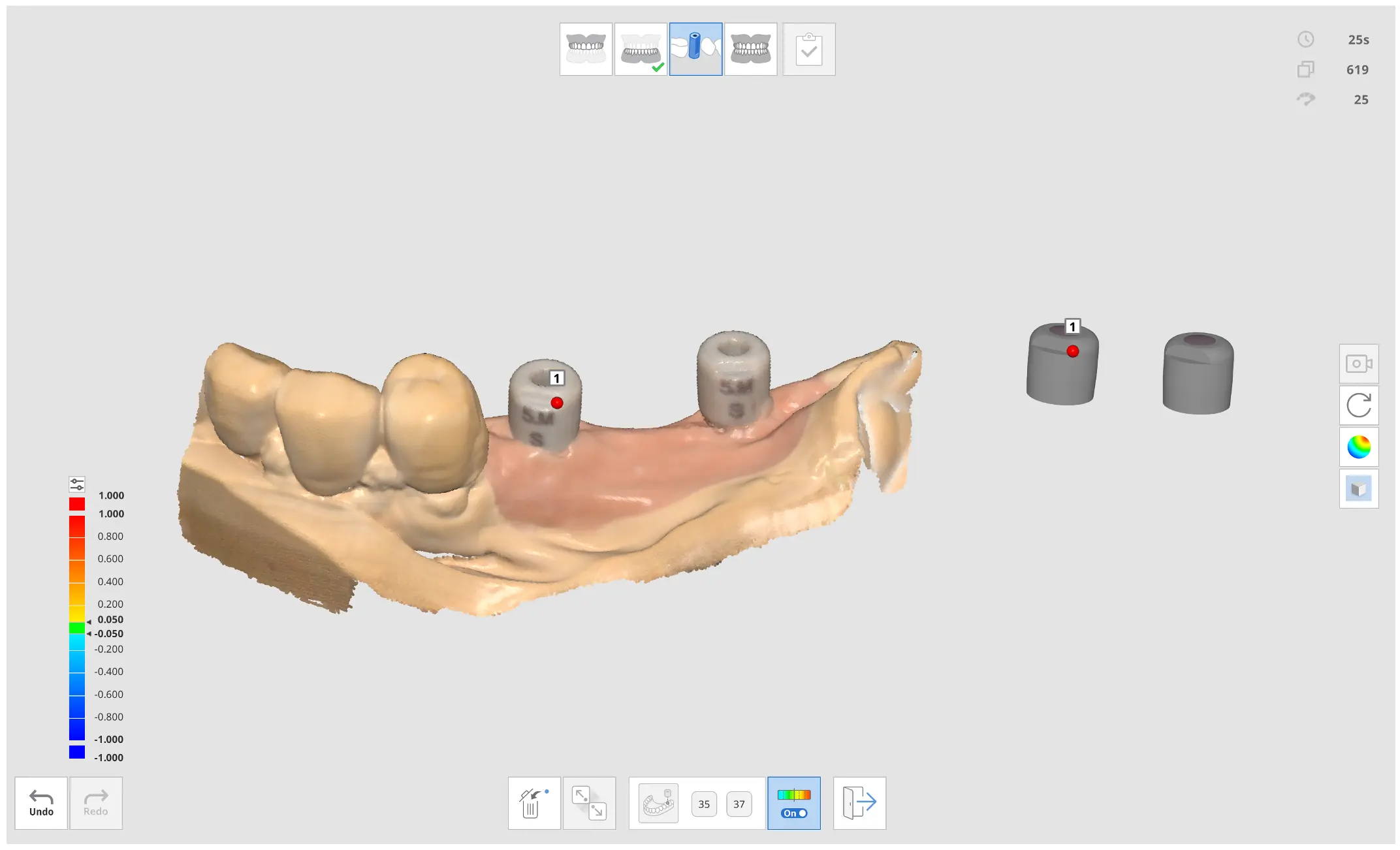

7. Cliccare su uno - tre punti di allineamento corrispondenti sui dati della libreria per il numero di dente selezionato nell'anteprima della libreria e nei dati di scansione.



8. Una volta completato l'allineamento manuale, cliccare su "Esci" per controllare le librerie allineate.
9. Se gli scan body sono troppo vicini tra loro o si toccano quando sono fissati insieme, è possibile utilizzare l'icona "Gruppo di dati per l'allineamento della libreria" in basso. Con questa funzione, è possibile creare un nuovo gruppo di dati per acquisire i dati di scansione e allineare le librerie di scan body assegnate a ciascun numero di dente.
