📖 Interfaccia utente

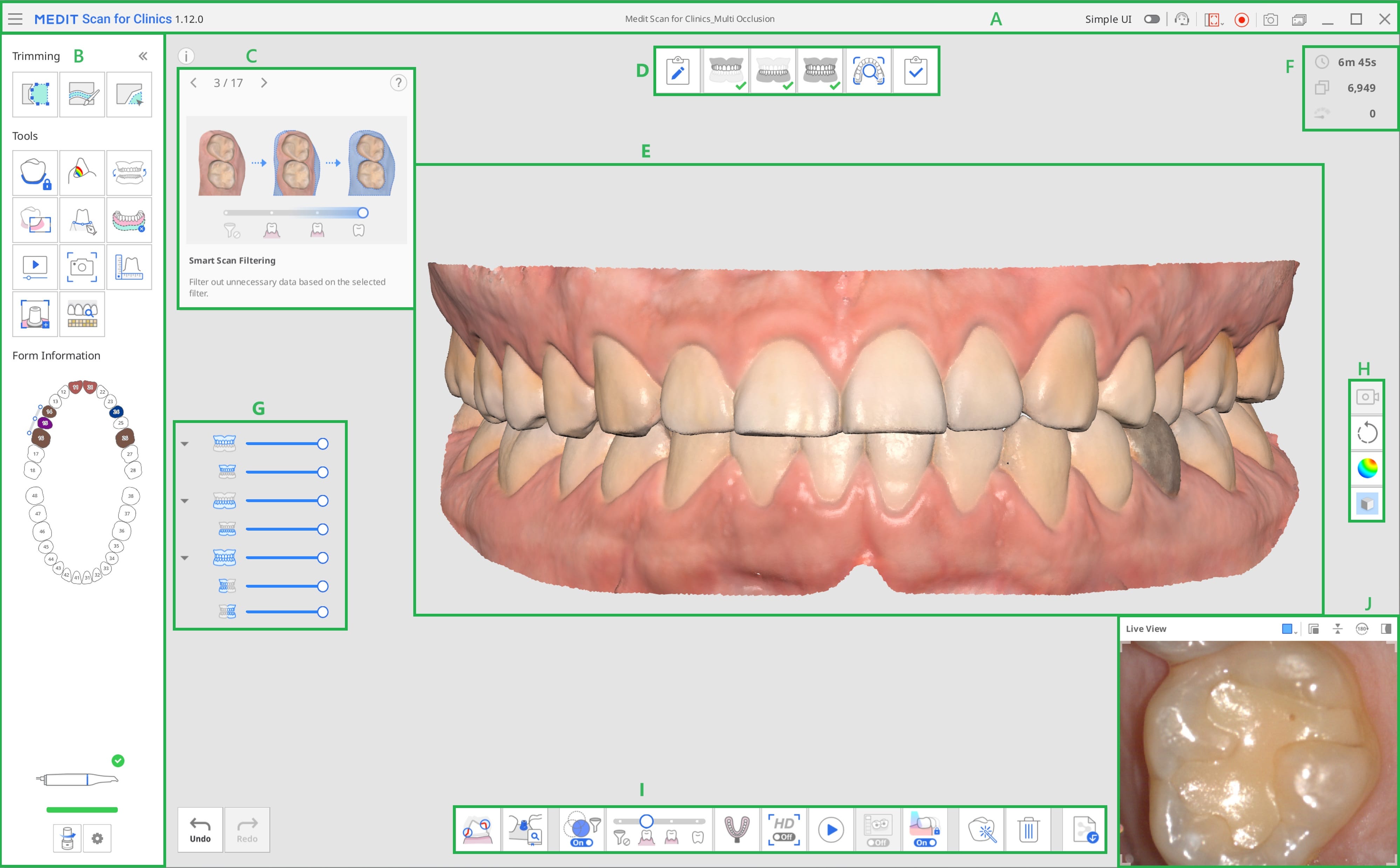

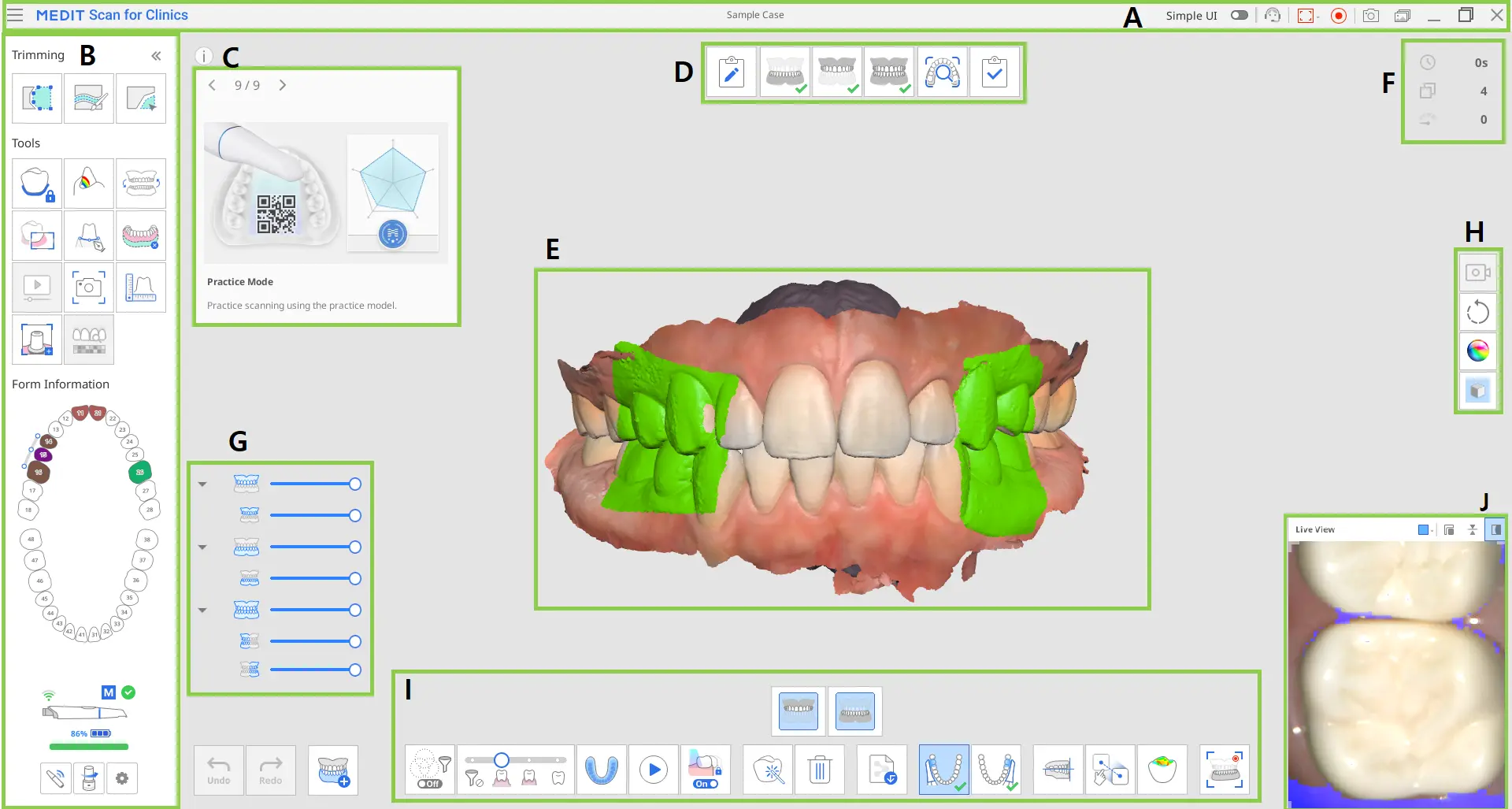

Panoramica

A	Barra del titolo
B	Barra degli strumenti principale
C	Riquadro informazioni
D	Fasi (flusso di lavoro)
E	Vista modello
F	Informazioni sulla scansione
G	Albero dei dati
H	Barra degli strumenti laterale
I	Barra degli strumenti della fase di scansione
J	Live view

🔎Nota

La barra del titolo potrebbe avere un aspetto diverso su macOS e l'immagine può avere dimensioni diverse a seconda della risoluzione dello schermo.



Barra del titolo

La barra del titolo presenta le seguenti opzioni.

	Menu	Fornisce le funzioni di base del programma, come Salva, Impostazioni, Manuale utente e Informazioni.
	IU semplice	Un interruttore per passare all'interfaccia utente semplice.
	Invia richiesta di assistenza	Porta a una pagina del Centro assistenza Medit per inviare una richiesta di assistenza.
	Seleziona l'area di registrazione del video	Seleziona l'area della schermata in cui registrare il video. L'utente può registrare l'intera finestra del programma o solo l'area in cui vengono visualizzati i dati 3D.
	Avvia/Interrompi la registrazione del video	Avvia o interrompe l'acquisizione del video. Il file video acquisito può contribuire alla comunicazione tra il paziente, la clinica e il laboratorio.
	Screenshot	Acquisisce l'intera schermata o solo l'area di visualizzazione dei dati 3D del software di scansione. Il file di immagine acquisito può contribuire alla comunicazione tra il paziente, la clinica e il laboratorio.
	Strumento di gestione delle immagini acquisite dallo schermo	Consente di gestire le immagini acquisite. Gli screenshot vengono salvati automaticamente su Medit Link. L'utente può eliminarli o salvarli sul PC locale in formato JPG, JEP, PNG e BMP.

Cliccando sull'icona "Menu" verranno mostrate le seguenti opzioni:

	Salva	Salva tutte le modifiche nel caso corrente.
	Impostazioni	Consente di visualizzare le opzioni relative alle impostazioni dell'ambiente, come le opzioni di scansione.
	Manuale utente	Apre il manuale utente.
	Informazioni	Fornisce informazioni dettagliate sul software, sullo scanner e sull'azienda.



Barra degli strumenti principale

Per informazioni su come utilizzare gli strumenti della barra degli strumenti principale, fare riferimento a Strumenti della barra degli strumenti principale.

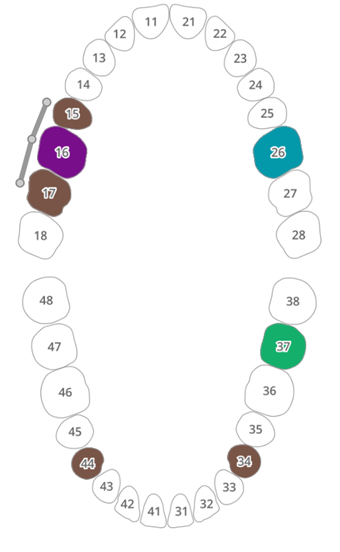

Informazioni del modulo

Le informazioni del modulo registrate da Medit Link forniscono una panoramica dei denti che necessitano di un trattamento.

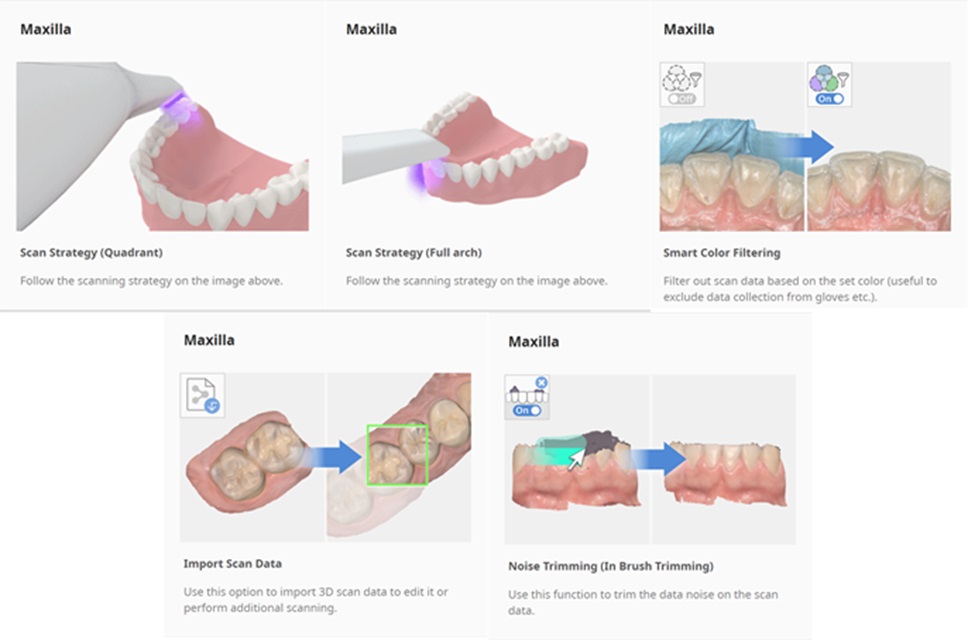

Riquadro informazioni

I processi di scansione e modifica sono accompagnati da brevi spiegazioni e supporti visivi volti a spiegare le funzioni principali e introdurre gli strumenti che possono risultare utili in questa fase.

Per le fasi di scansione generali, le informazioni vengono visualizzate in ordine casuale per esporre le varie funzioni agli utenti.



Fasi di scansione

Per maggiori informazioni sulla configurazione del flusso di lavoro di scansione, si prega di fare riferimento a Gestione fasi.



Vista modello

I dati di scansione che corrispondono alla fase selezionata nel caso vengono visualizzati nell'area di visualizzazione dei dati 3D. È inoltre possibile visualizzare i dati acquisiti nell'area in tempo reale durante la scansione.



Informazioni sulla scansione

	Tempo di scansione	Mostra il tempo impiegato per eseguire la scansione di ciascuna fase e di tutte le fasi di scansione.
	Numero di frame	Mostra il numero di immagini scattate durante la scansione per ciascuna fase e per tutte le fasi di scansione.
	Velocità di scansione	Mostra l'attuale velocità di scansione.

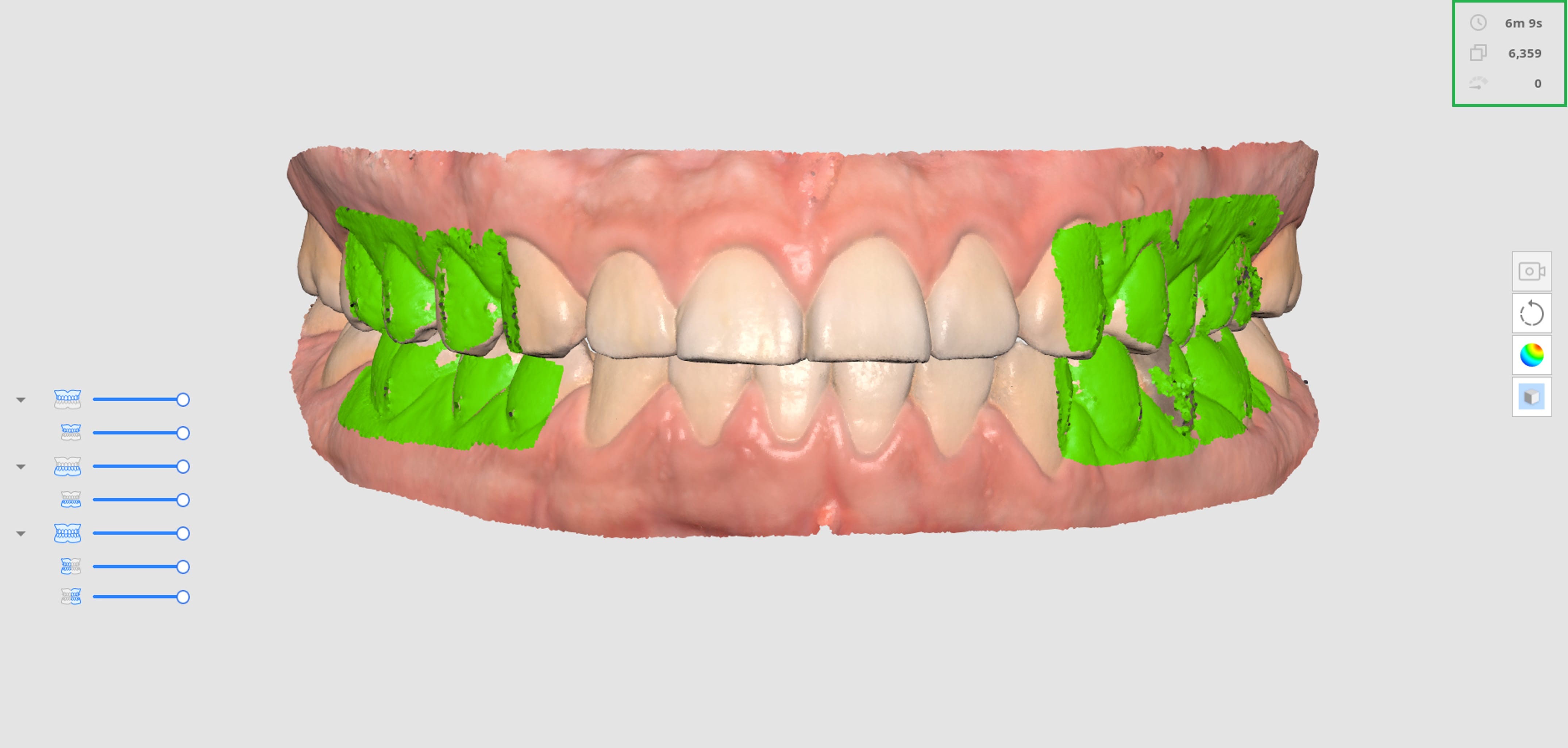

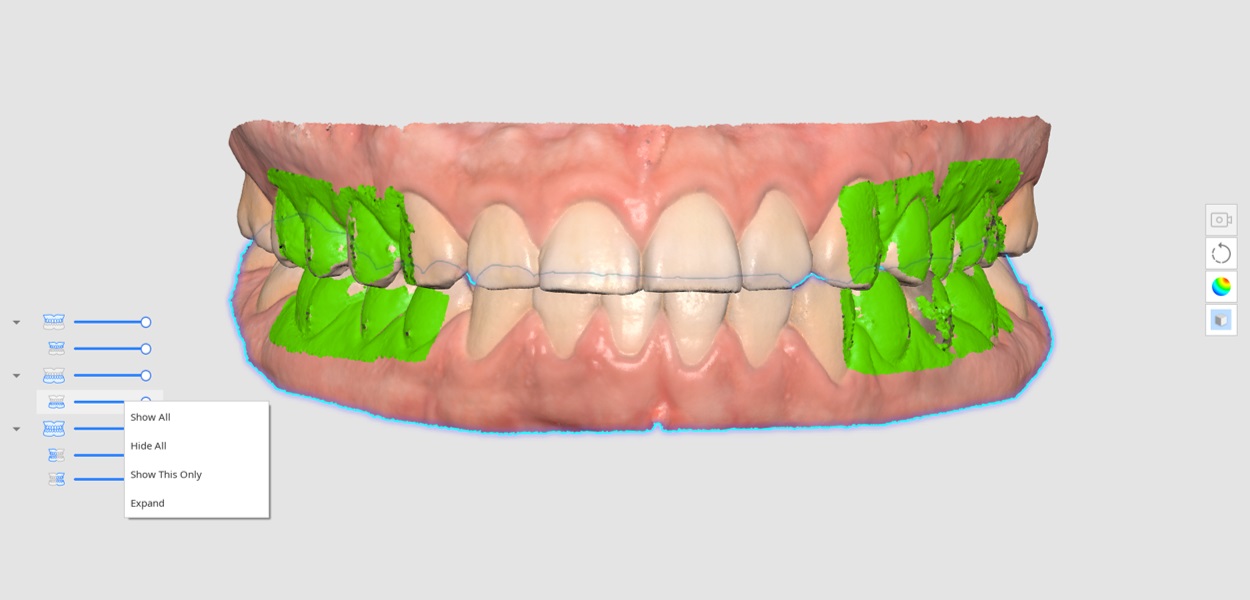

Albero dei dati

L'albero dei dati nella fase di panoramica consente di controllare le opzioni di visualizzazione dei dati.

• Cliccare col tasto destro del mouse sull'albero dei dati per visualizzare le seguenti opzioni:
  • Mostra Tutto
  • Nascondi Tutto
  • Mostra solo questo
  • Espandi/Comprimi
• Utilizzare la barra di scorrimento per controllare l'opacità di ciascun dato.
• Passando il mouse sopra l'icona di ogni dato verrà evidenziata l'area corrispondente. È possibile differenziare ed esaminare facilmente i dati che si desidera ispezionare.



Barra degli strumenti laterale

Per maggiori informazioni sugli strumenti della barra degli strumenti laterale, si prega di fare riferimento a Strumenti della barra degli strumenti laterale.



Barra degli strumenti della fase di scansione

Per maggiori informazioni sull'utilizzo degli strumenti mostrati nella parte inferiore della schermata per ciascuna fase, si prega di fare riferimento a Strumenti della fase di scansione.

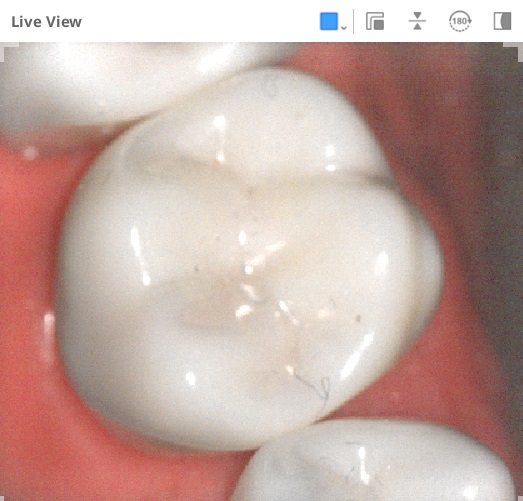

Live view

La finestra Live view mostra l'immagine 2D acquisita dallo scanner e fornisce strumenti utili.

La barra del titolo della finestra Live view fornisce i seguenti strumenti:

	Personalizza l'area di scansione	Consente di regolare l'area per acquisire i dati di scansione. È possibile scegliere fra le tre modalità fornite o regolare come si desidera.
	Stacca la finestra Live view	Consente di staccare la finestra Live view dalla posizione fissa. Quando la finestra è staccata è possibile modificarne la dimensione.
	Ripristina la finestra Live view	Riporta la finestra Live view alla posizione e alle dimensioni predefinite.
	Capovolgi immagine	Capovolge l'immagine sulla schermata. Si tratta di un'opzione utile quando si esegue una scansione intraorale dalla sommità della testa del paziente.
	Ruota di 180°	Consente di ruotare i dati di scansione di 180 gradi per far corrispondere la direzione dei dati dei denti sulla schermata al proprio punto di vista dei denti del paziente.
	Mostra/Nascondi mascheramento	Attiva o disattiva la visibilità dell'area non scansionabile. L'area non scansionabile è mostrata con un mascheramento blu.

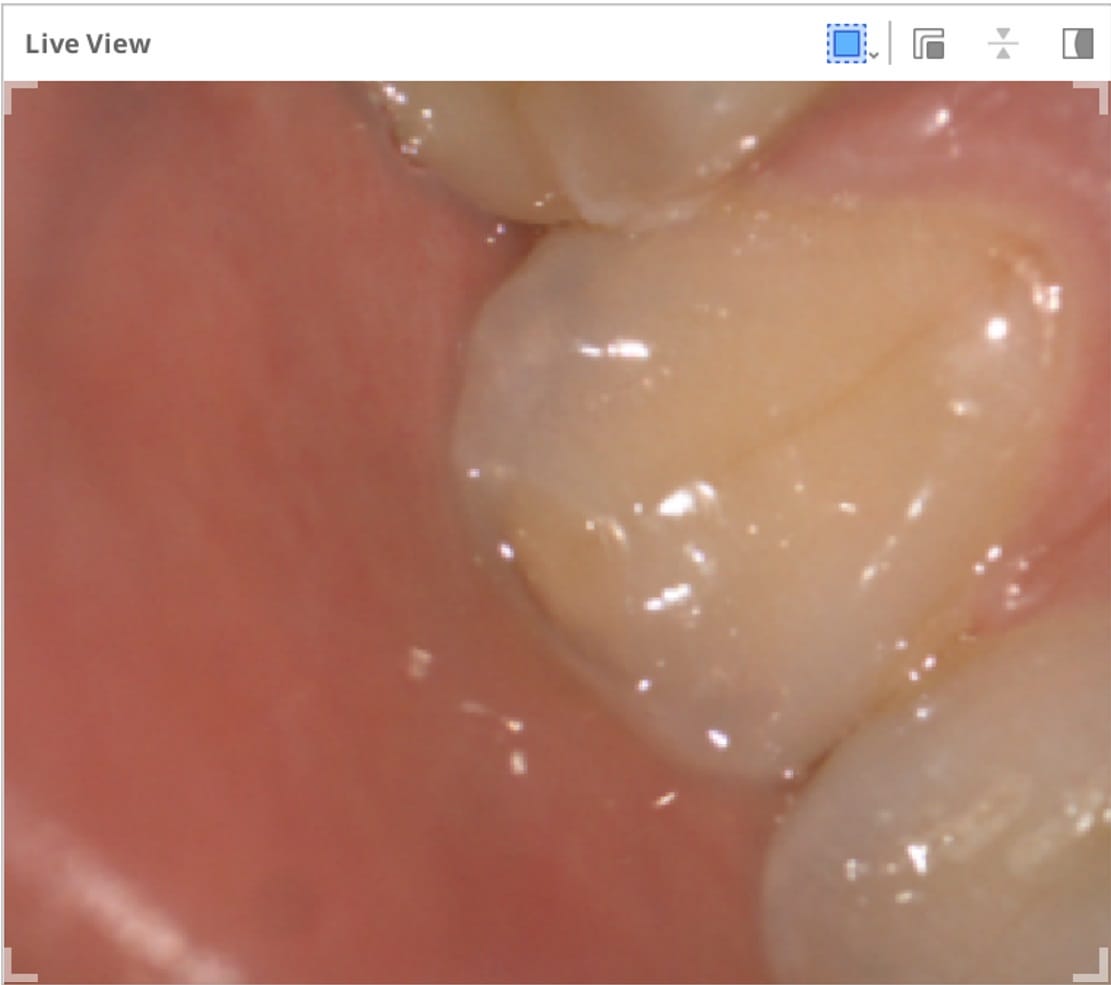

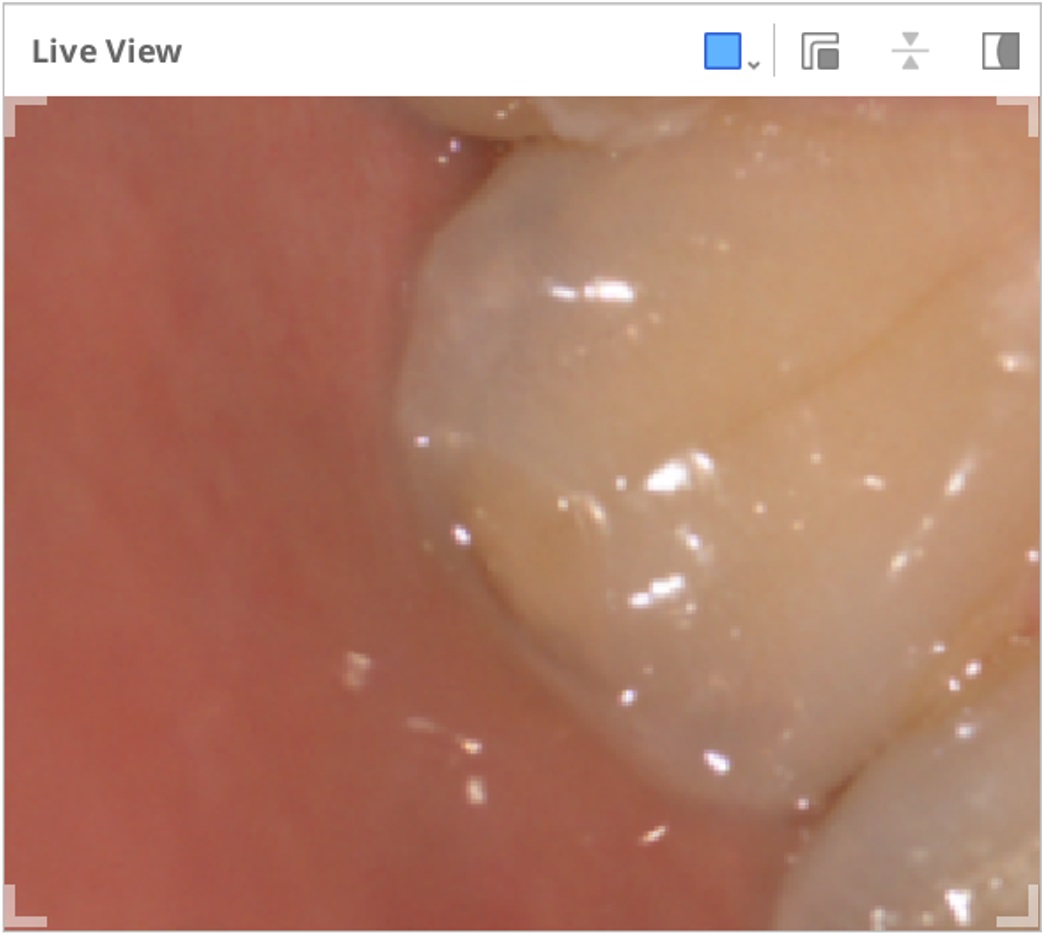

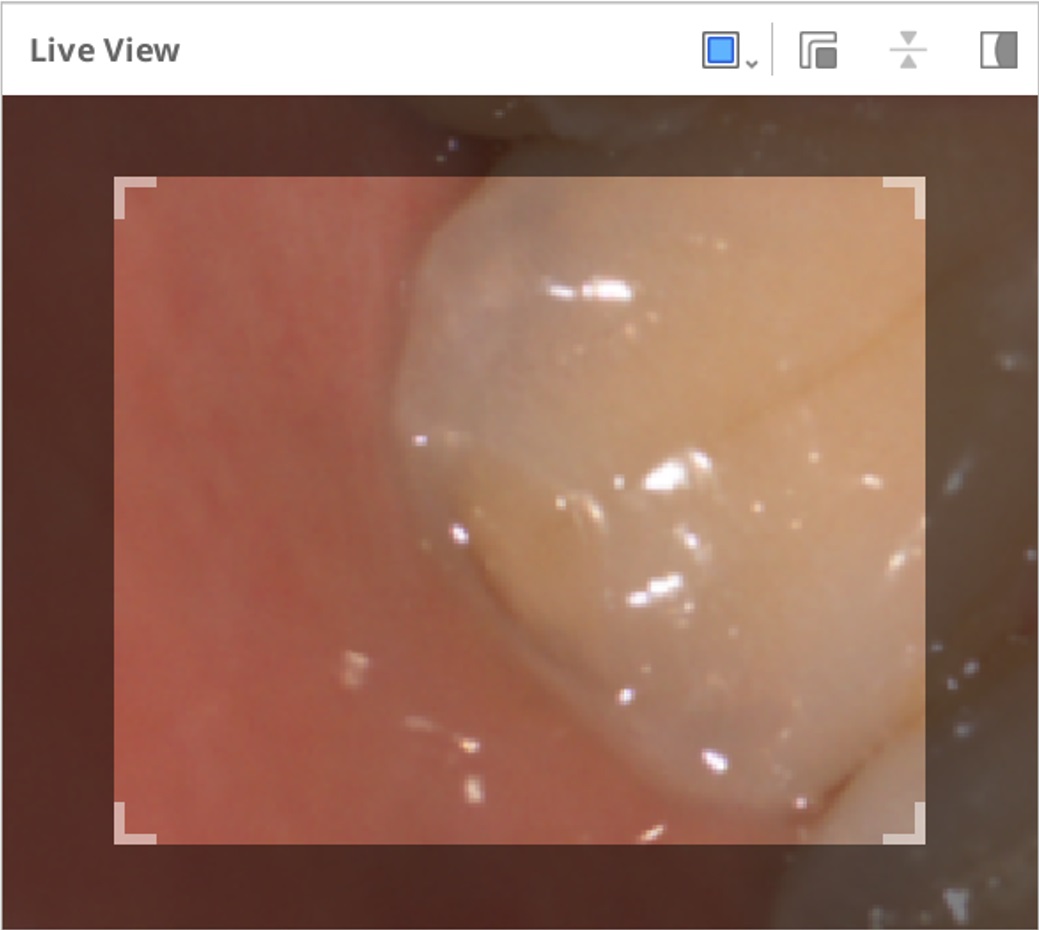

Cliccando sull'icona "Personalizza l'area di scansione" verranno visualizzate le seguenti quattro opzioni per impostare la dimensione della finestra Live view:

Grande (i900 only)	Standard	Piccolo	Molto piccola	Personalizzato

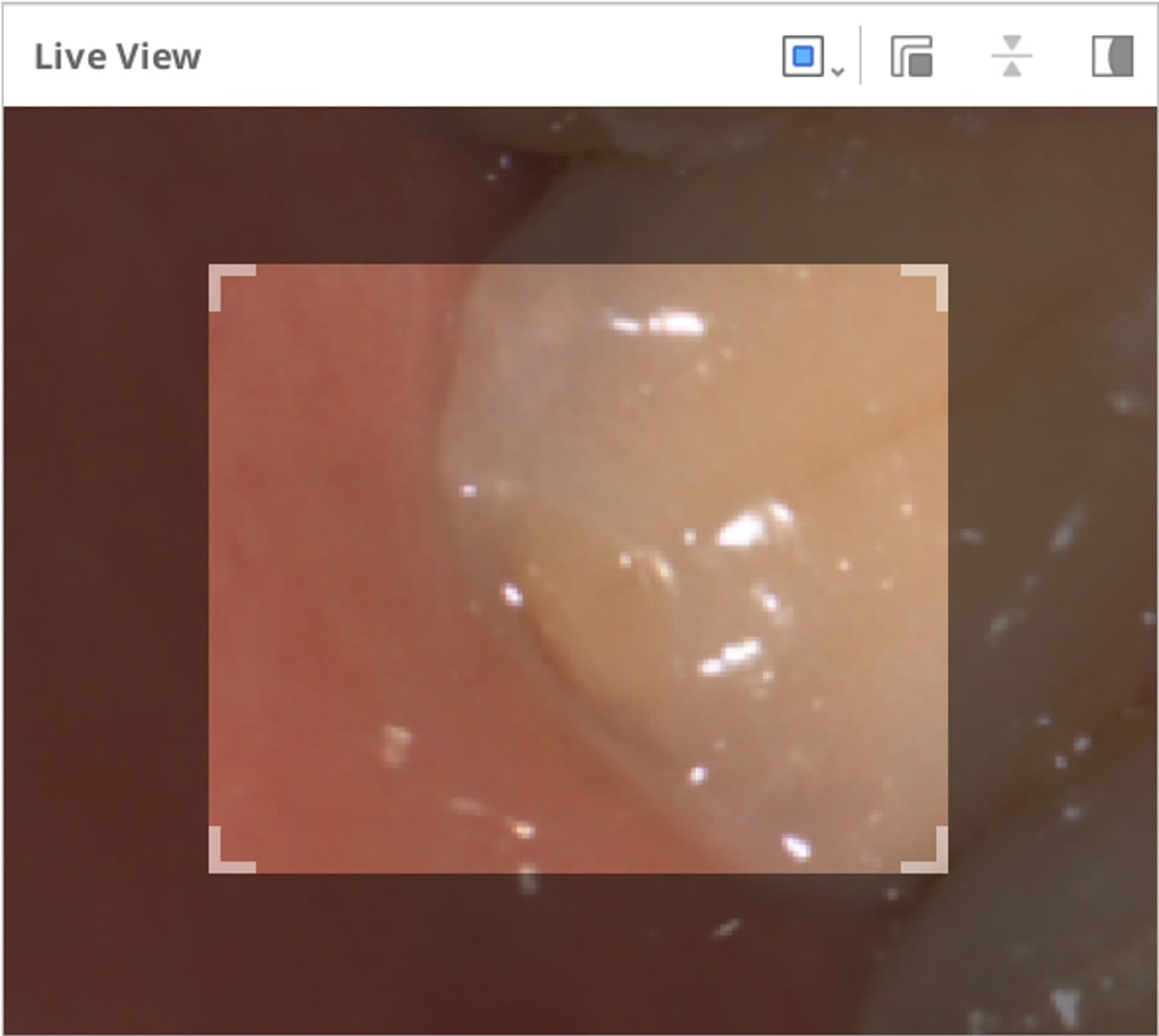

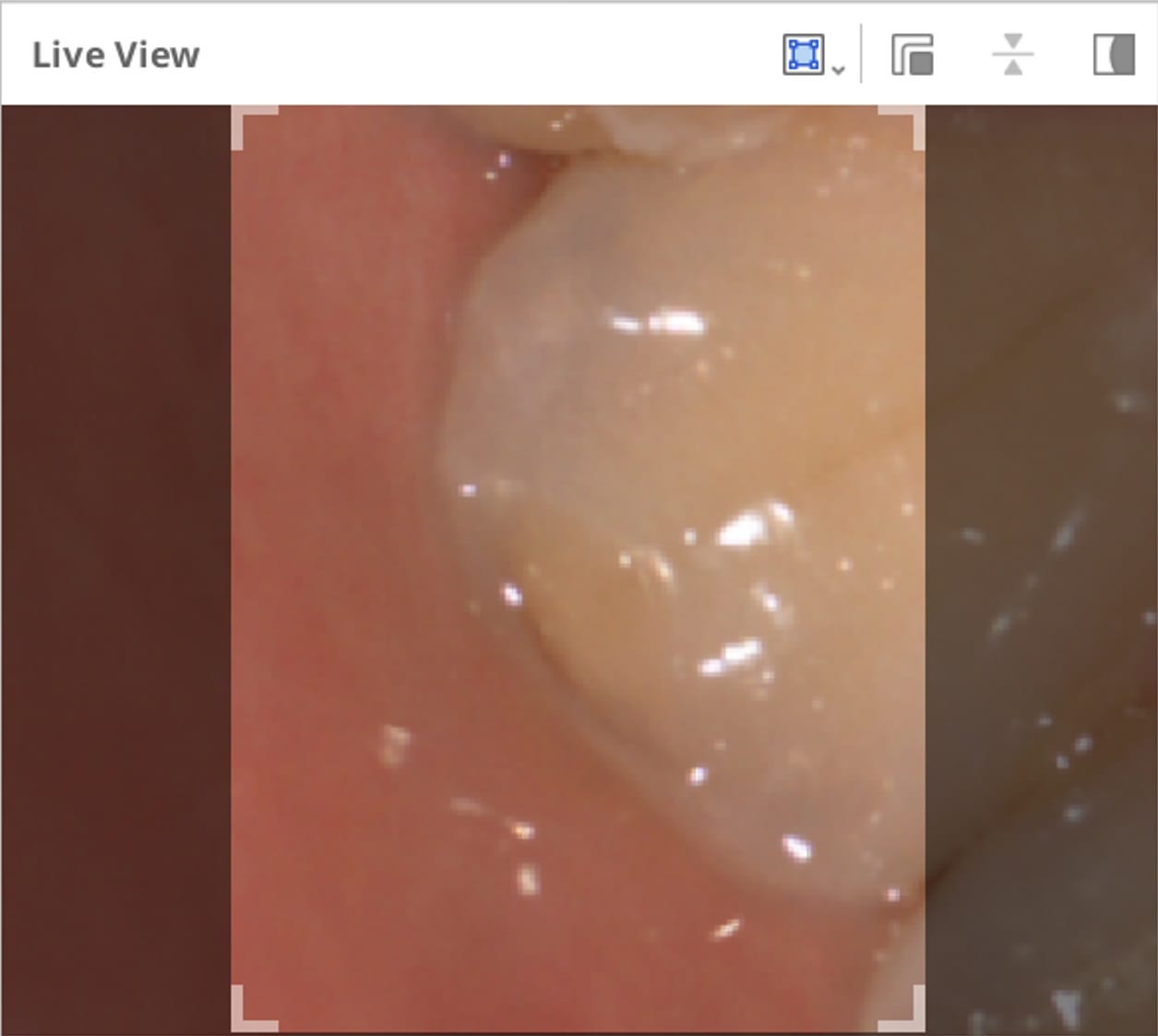

Cliccando sull'icona "Mostra/Nascondi mascheramento" verrà mostrata o nascosta l'area non scansionabile come illustrato di seguito:

Mostra mascheramento	Nascondi mascheramento

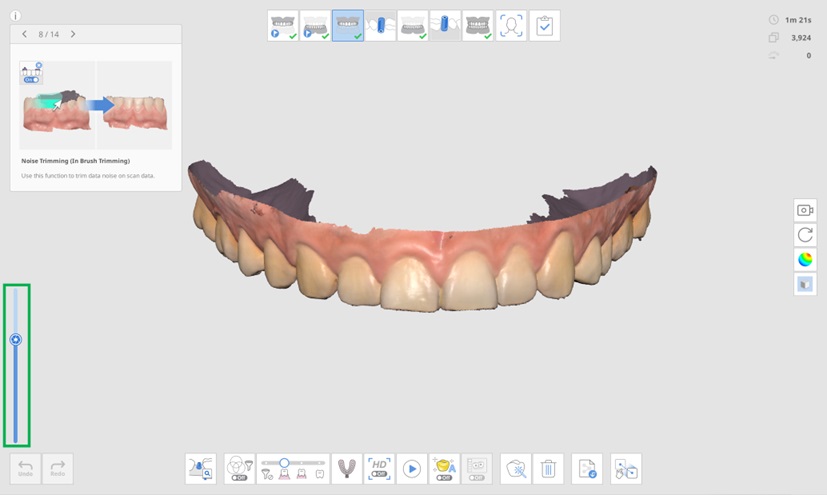

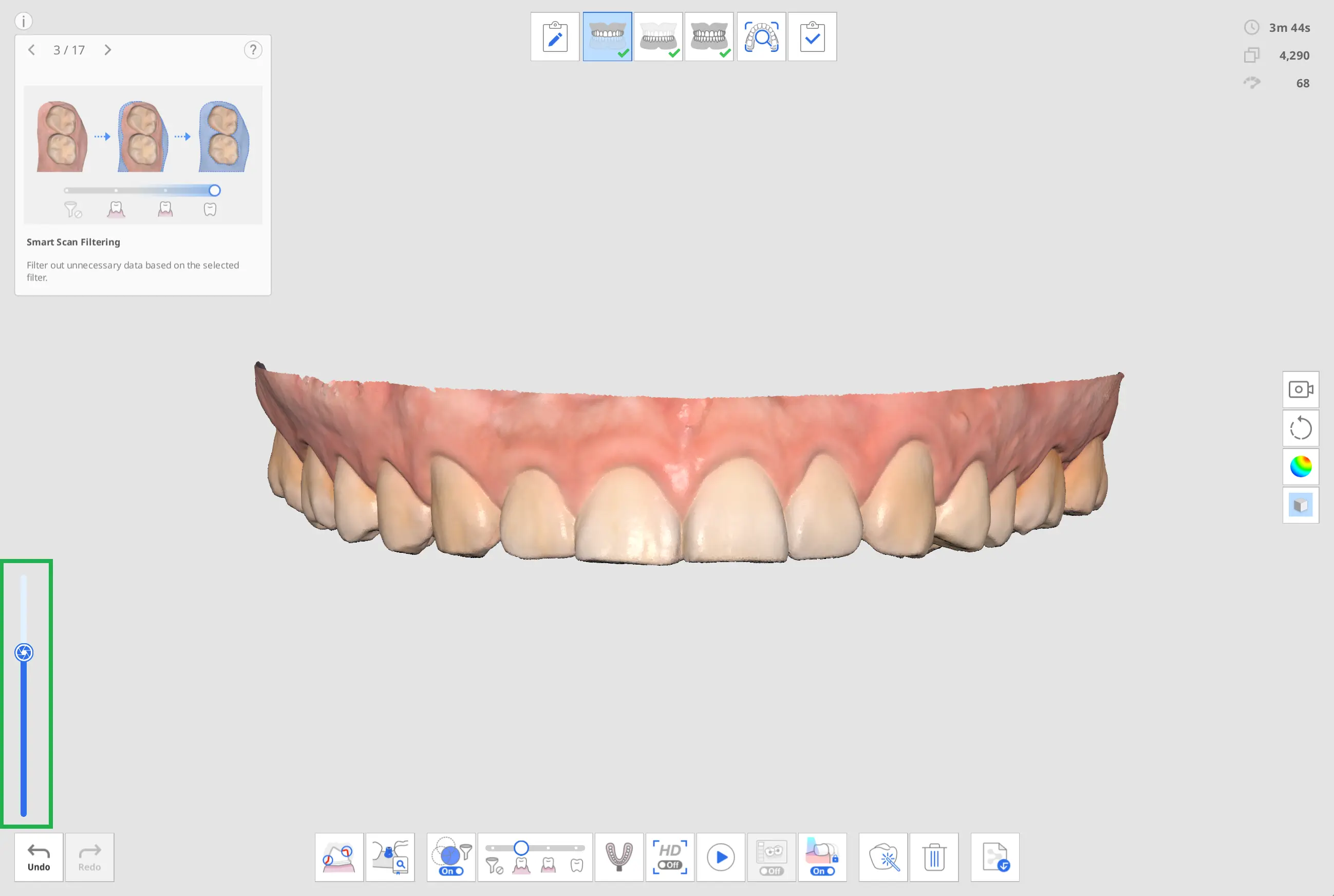

Profondità di scansione



La profondità di scansione può essere regolata come riportato di seguito in base al tipo di scanner:

• i500: 12(mm) - 21(mm)
• i600, i700, i700 wireless, i900: 12(mm) - 23(mm)

Una maggiore profondità di scansione può essere applicata a quasi tutti i lavori di scansione generali. Una profondità di scansione ridotta risulta utile quando si filtrano i dati caratterizzati da rumore, come i tessuti molli superflui.
