📖 Calibrage du scanner

Étalonnage du scanner de table

Il est recommandé de procéder à un calibrage pour assurer une numérisation et des performances correctes de l'appareil.

Veuillez calibrer le scanner lorsque :

• La qualité des données numérisées a diminué par rapport aux scans précédents.
• Les conditions extérieures, telles que la température de l'appareil, ont changé pendant l'utilisation.
• La période de calibrage configurée est déjà dépassée.

Calibrage du T710/T510/T310

1. Allumez le scanner et connectez-le au logiciel.
2. Cliquez sur l'icône du scanner en bas à gauche pour lancer l'Assistant de calibrage.

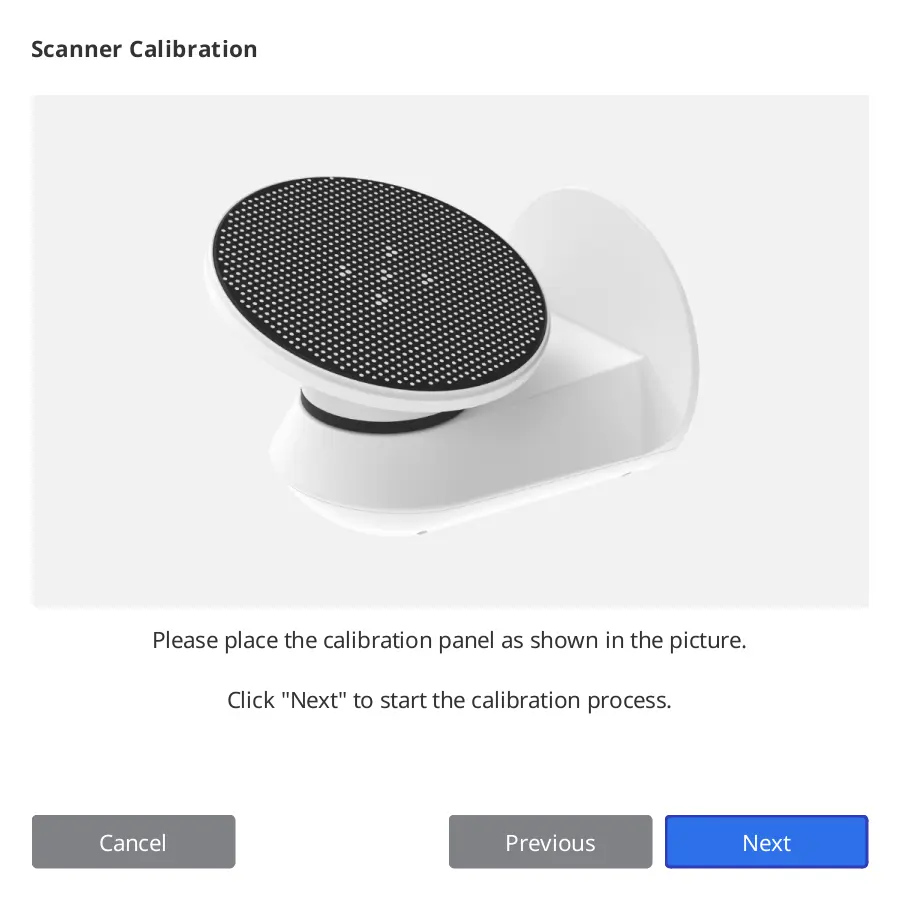

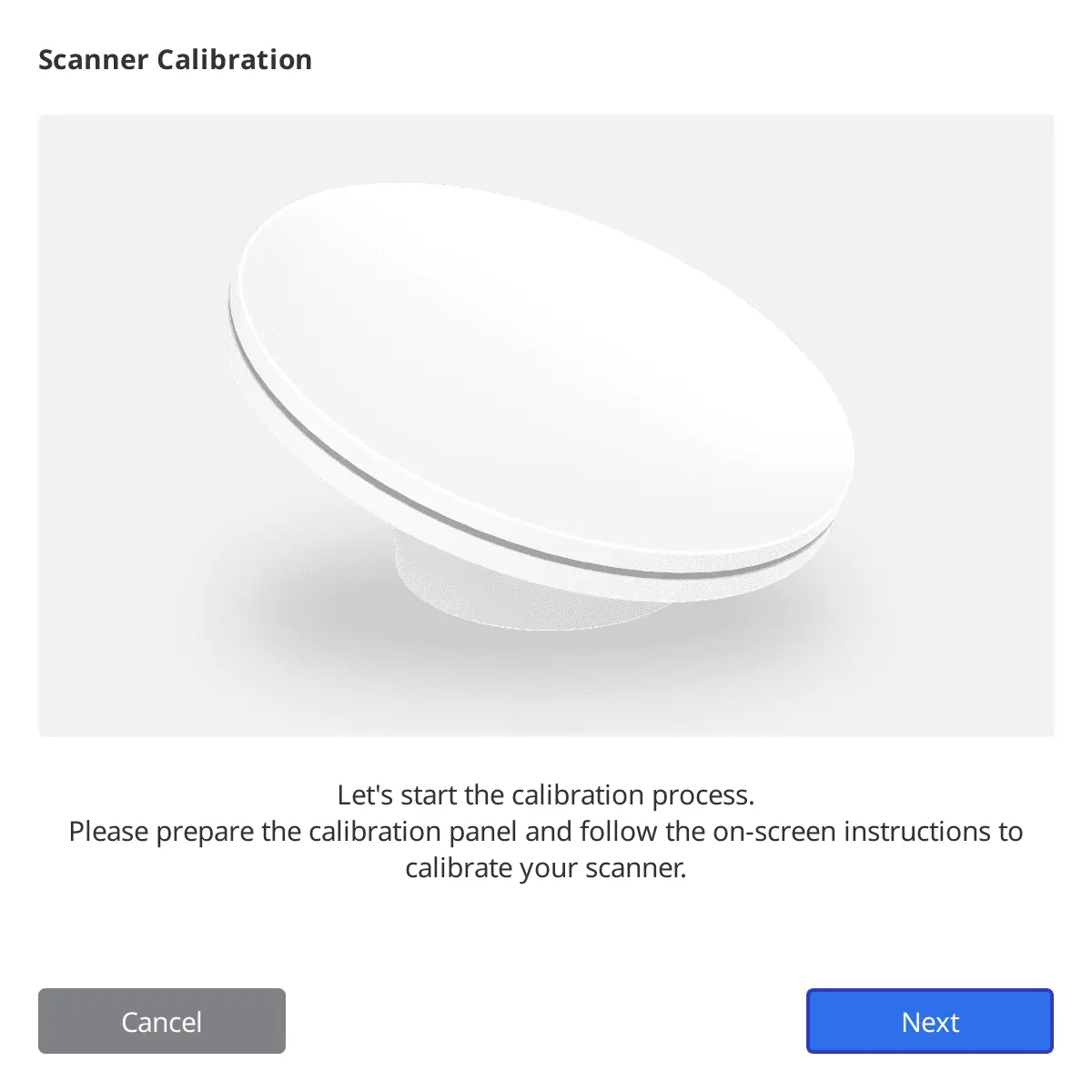

3. Préparez et positionnez le panneau de calibrage.

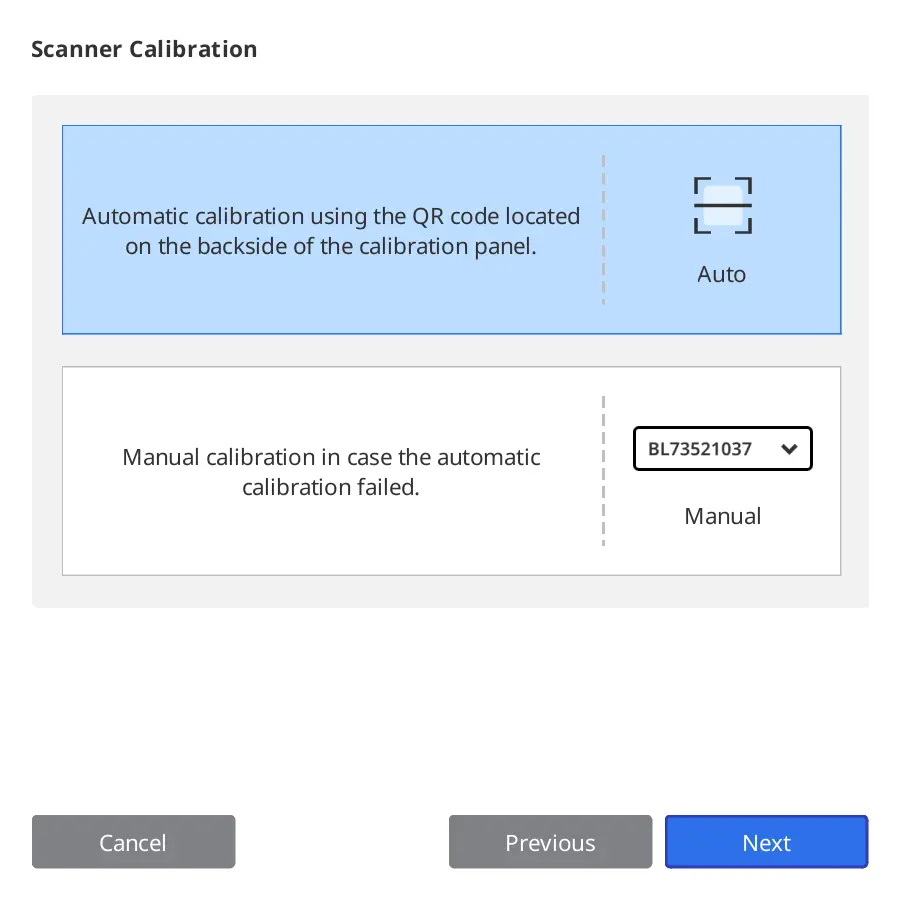

4. Sélectionnez l'une des deux options de calibrage, puis cliquez sur Suivant.
   • Calibrage automatique : Le calibrage automatique est effectué à l'aide du code QR situé au dos du panneau de calibrage.
   • Calibrage manuel : Le fichier PNL correspondant est nécessaire pour effectuer un calibrage manuel.

5. Veuillez saisir le numéro de série du panneau de calibrage en fonction de l'option que vous avez choisi ci-dessus.
   • Calibrage automatique :
     • L'appareil scanne le code QR au dos du panneau de calibrage et le processus de calibrage démarre automatiquement.
   • Calibrage manuel :

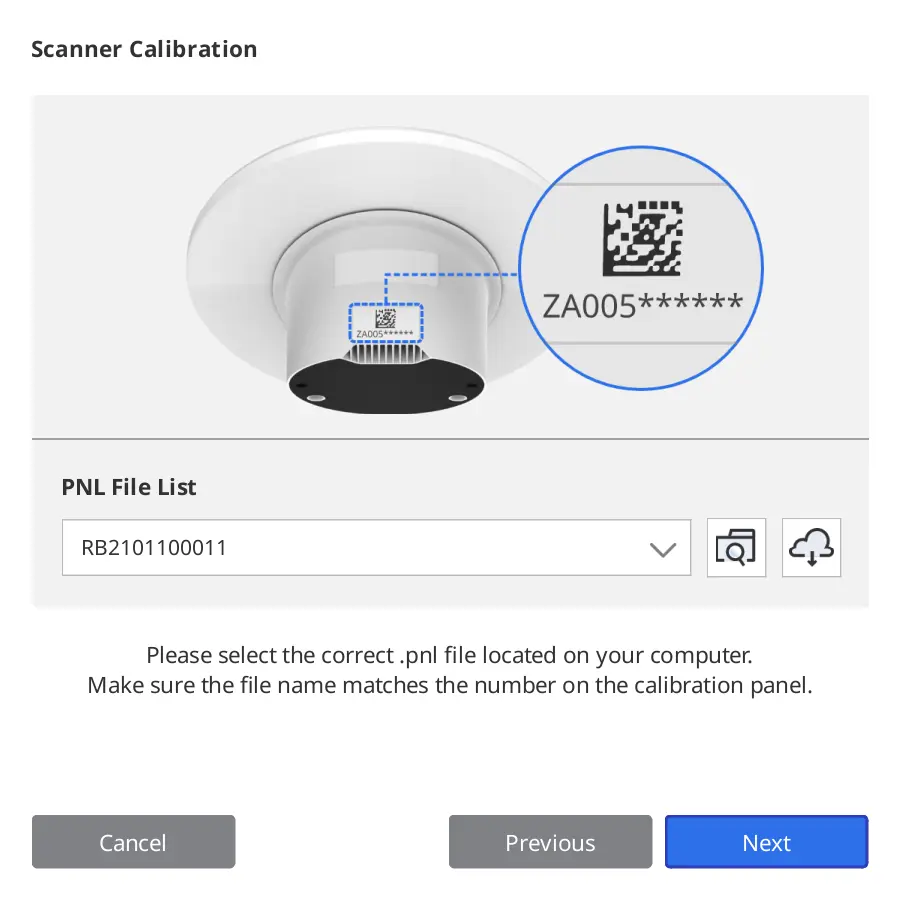

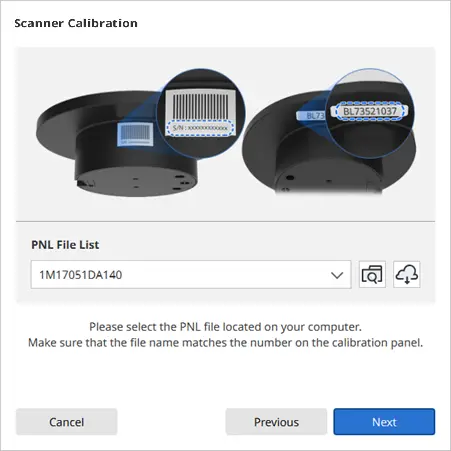

     • Vérifiez le numéro de série sur le panneau de calibrage et sélectionnez le fichier PNL correspondant dans la liste des fichiers.
     • Si vous n'arrivez pas à trouver le numéro de série dans la liste, vérifiez si vous disposez d'un fichier PNL sur le PC ou sur la clé USB d'installation.
       • Si vous avez un fichier PNL, cliquez sur  pour le rechercher.
       • Si vous ne disposez pas d'un fichier PNL, cliquez sur  et introduisez le numéro de série.

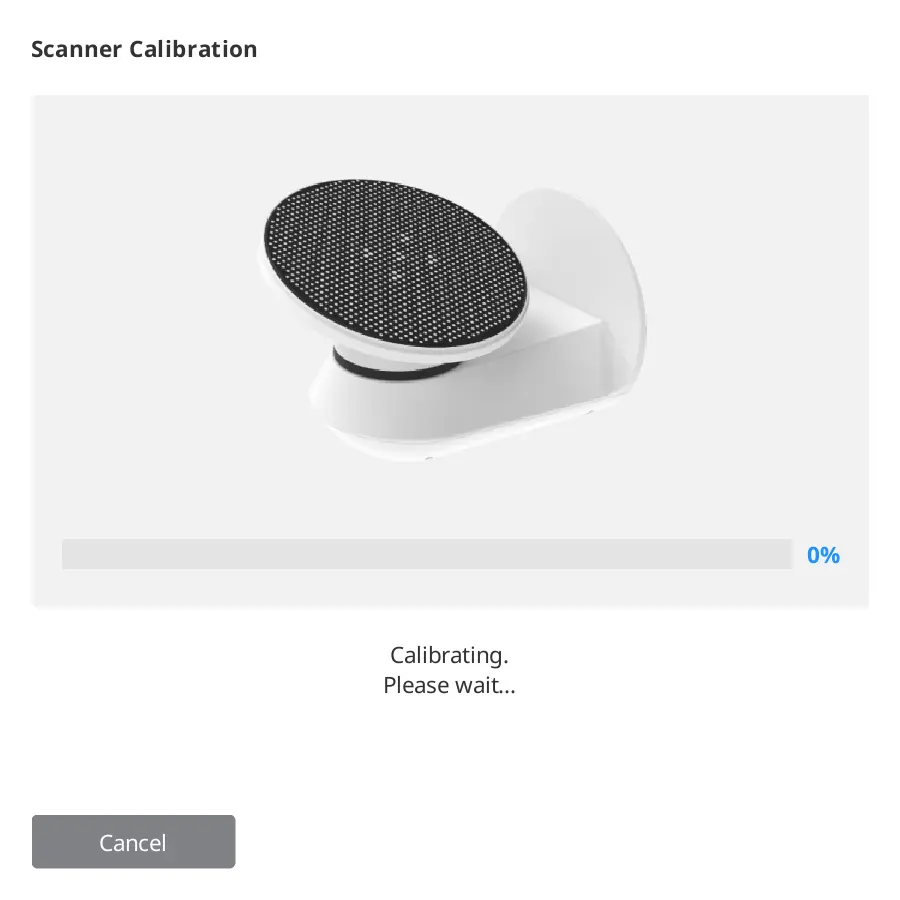

6. Le processus de calibrage peut prendre quelques minutes. Veuillez ne pas toucher le scanner.

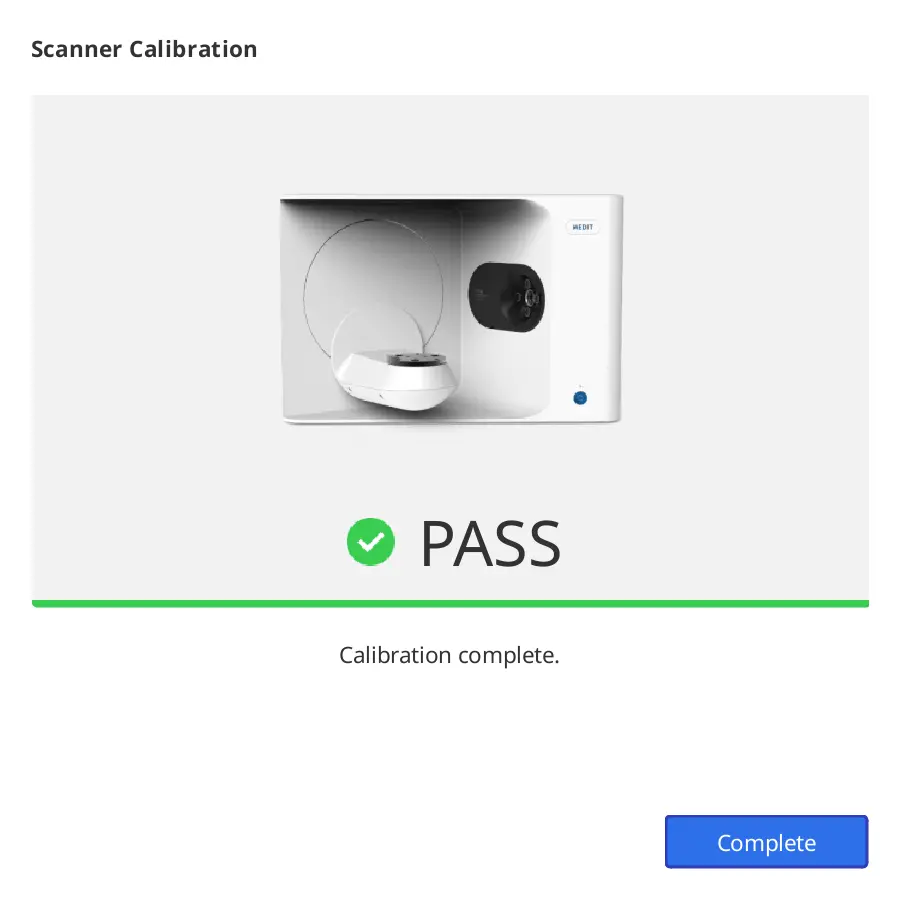

7. Attendez que le calibrage soit terminé avec succès.


Calibrage du T500/T300

1. Allumez le scanner et connectez-le au logiciel.
2. Cliquez sur l'icône du scanner en bas à gauche pour lancer l'Assistant de calibrage.

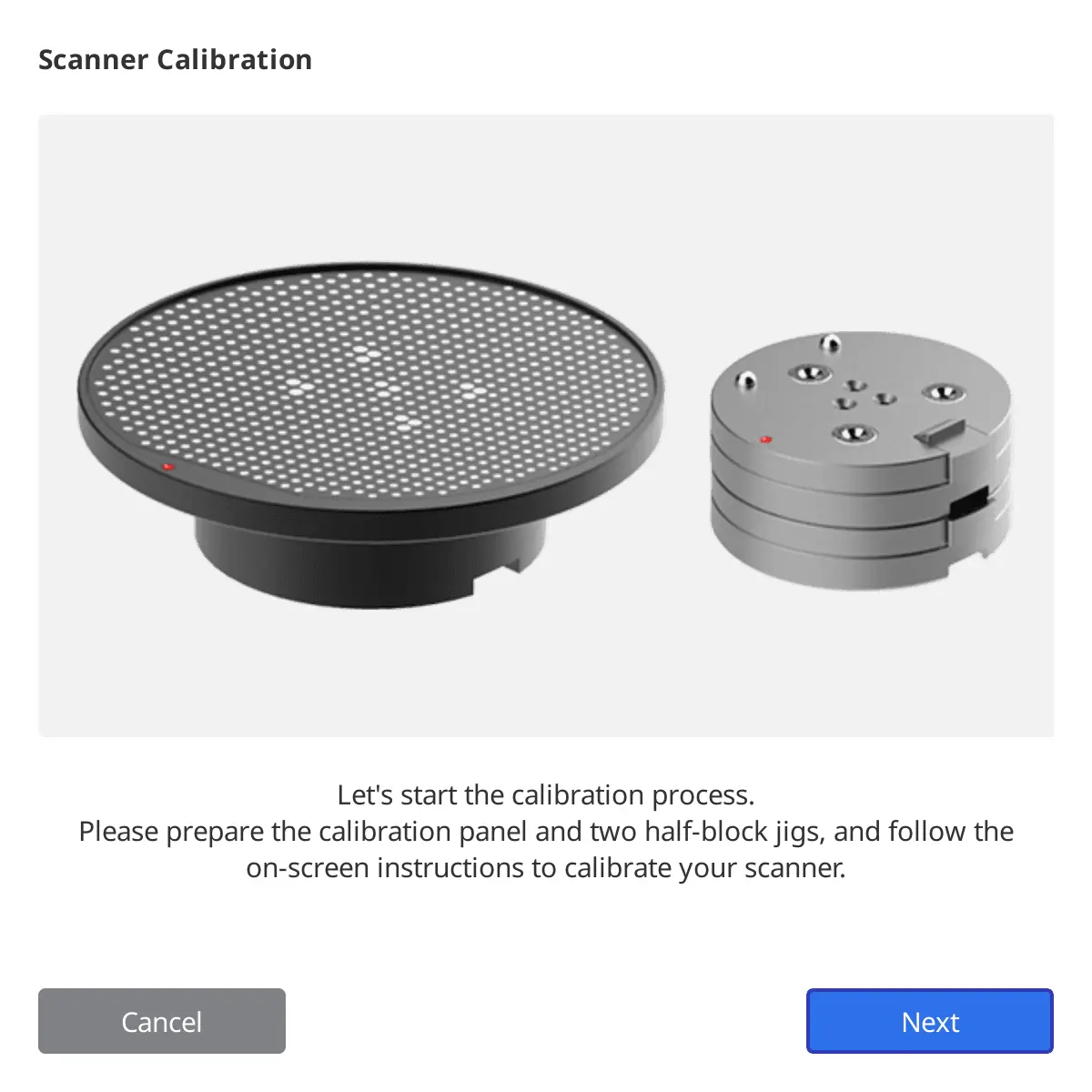

3. Préparez et placez le panneau de calibrage comme indiqué sur l'image.

4. Sélectionnez l'une des deux options de calibrage, puis cliquez sur Suivant.
   • Calibrage automatique : Le calibrage automatique est effectué à l'aide du code QR situé au dos du panneau de calibrage.
   • Calibrage manuel : Le fichier PNL correspondant est nécessaire pour effectuer un calibrage manuel.

5. Veuillez saisir le numéro de série du panneau de calibrage en fonction de l'option que vous avez choisi ci-dessus.
   • Calibrage automatique :
     • L'appareil scanne le code QR au dos du panneau de calibrage et le processus de calibrage démarre automatiquement.
   • Calibrage manuel :
     • Vérifiez le numéro de série sur le panneau de calibrage et sélectionnez le fichier PNL correspondant dans la liste des fichiers.
     • Si vous n'arrivez pas à trouver le numéro de série dans la liste, vérifiez si vous disposez d'un fichier PNL sur le PC ou sur la clé USB d'installation.
     • Si vous avez un fichier PNL, cliquez sur  pour le rechercher.
     • Si vous n'avez pas de fichier PNL, cliquez sur  et entrez le numéro de série.

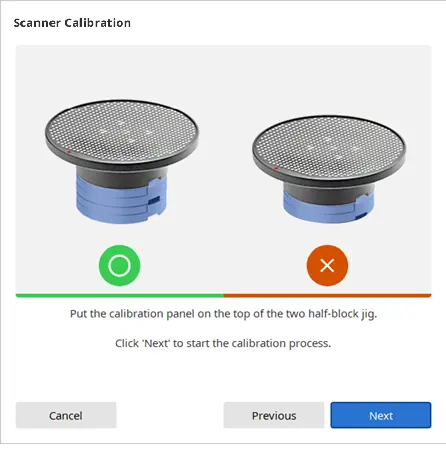

6.  Placez le panneau de calibrage sur le dessus des deux gabarits demi-bloc.

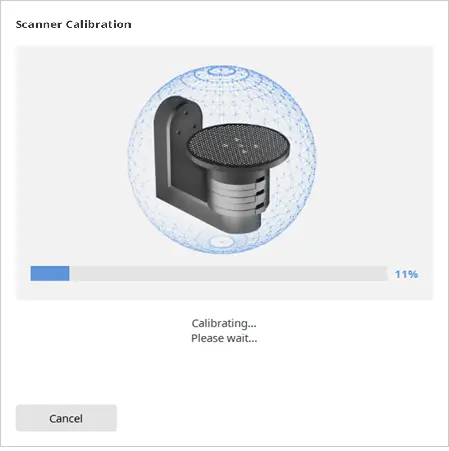

7. Le processus de calibrage peut prendre quelques minutes. Veuillez ne pas toucher le scanner.

8. Attendez que le calibrage soit terminé avec succès.


Calibrage du scanner intra oral

Il est recommandé de procéder à un calibrage pour assurer une numérisation et des performances correctes de l'appareil.

Veuillez calibrer le scanner lorsque :

• La qualité des données numérisées a diminué par rapport aux scans précédents.
• Les conditions extérieures, telles que la température de l'appareil, ont changé pendant l'utilisation.
• La période de calibrage configurée est déjà dépassée.

Veuillez noter que la précision des données de numérisation augmente si la température du scanner pendant le calibrage est similaire à celle de la numérisation.

Laissez votre scanner s'échauffer avant le calibrage pour qu'il atteigne la même température que lors de la numérisation.

Comment calibrer

Vous trouverez ci-dessous une description de la procédure de calibrage basée sur l'i700. À l'exception du i900, les autres scanners intra-oraux Medit peuvent être calibrés de la même manière.

1. Allumez le scanner et connectez-le au logiciel.

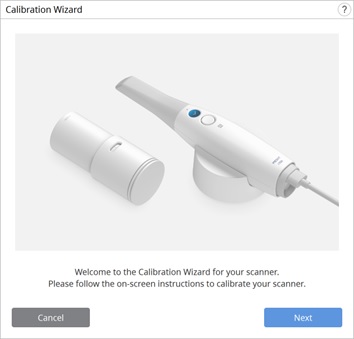

2. Cliquez sur l'icône "Calibrer" dans le coin inférieur gauche du programme.

   Il suffit d'insérer le scanner dans l'outil de calibrage pour commencer le calibrage. (non disponible avec i500)

3. Préparez l'outil de calibrage et cliquez sur "Suivant" pour lancer le processus de calibrage.

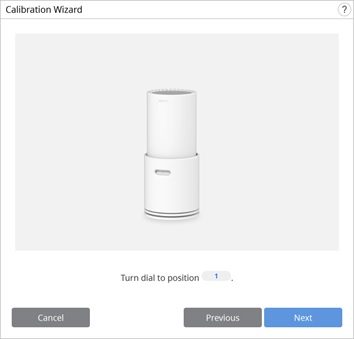

4. Réglez le cadran de l'outil de calibrage sur la position 1.

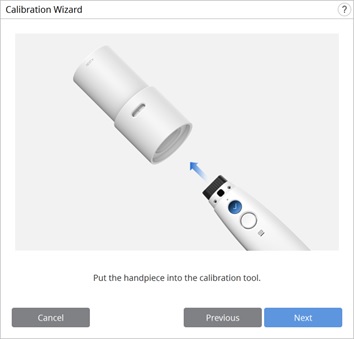

5. Insérez la pièce à main dans l'outil de calibrage.

6. Cliquez sur "Suivant" pour lancer le calibrage.

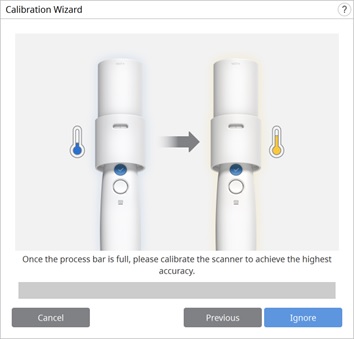

7. Si la température du scanner est trop basse, un préchauffage sera nécessaire pour une meilleure performance.

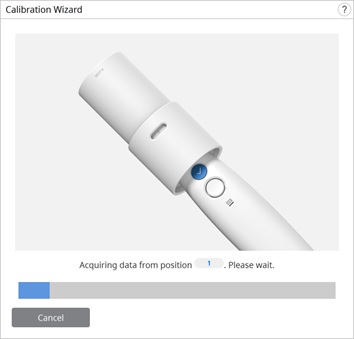

8. Si la pièce à main est montée correctement, le système va automatiquement acquérir les données à la position 1.

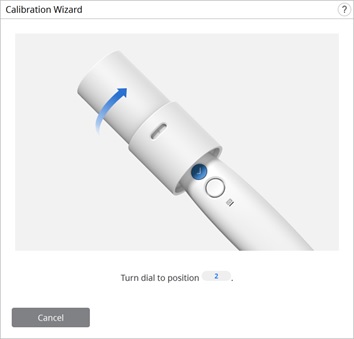

9. Après avoir terminé l'acquisition des données à la position 1, tournez le cadran à la position suivante selon les instructions à l'écran.

10. Répéter le processus ci-dessus pour les positions 2 à 8 et la DERNIÈRE.

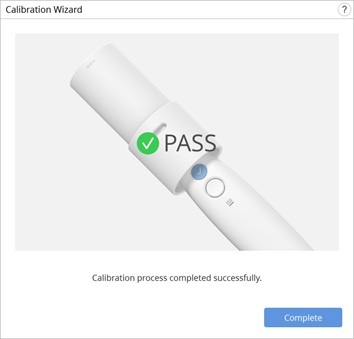

11. Une fois l'acquisition des données à la position LAST terminée, le résultat du calibrage s'affiche.
