🔍 Analyse de l'occlusion

La fonctionnalité Analyse de l’occlusion analyse l’interférence entre le maxillaire et la mandibule et affiche le résultat au moyen d’une carte en couleurs. Si vous acquérez des contacts occlusaux à l’aide d’un papier à articuler, vous pourrez comparer l’analyse numérisée de l’occlusion et le papier à articuler.

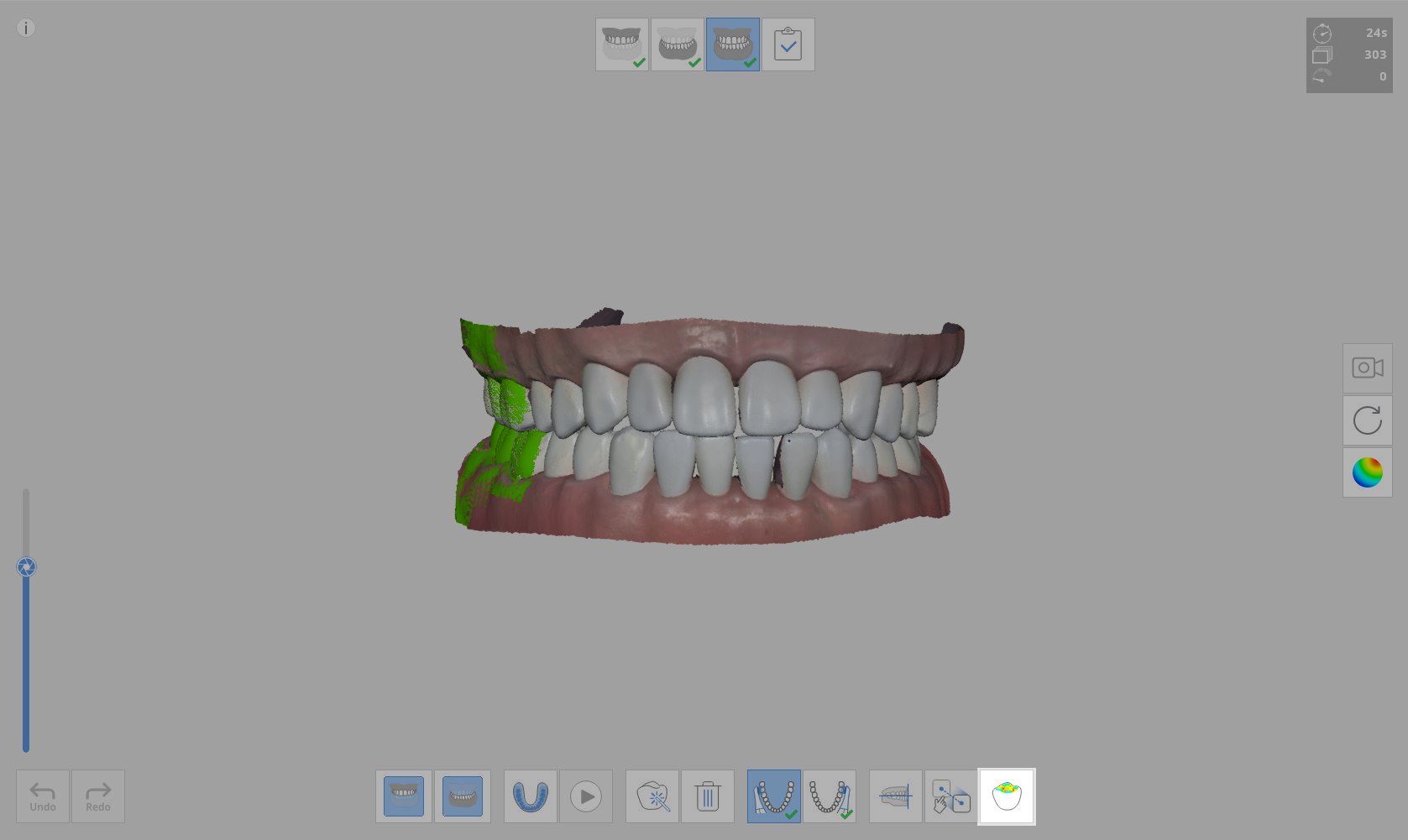

1. Dans l’étape de numérisation de l’occlusion, cliquez sur le bouton Analyse de l’occlusion.

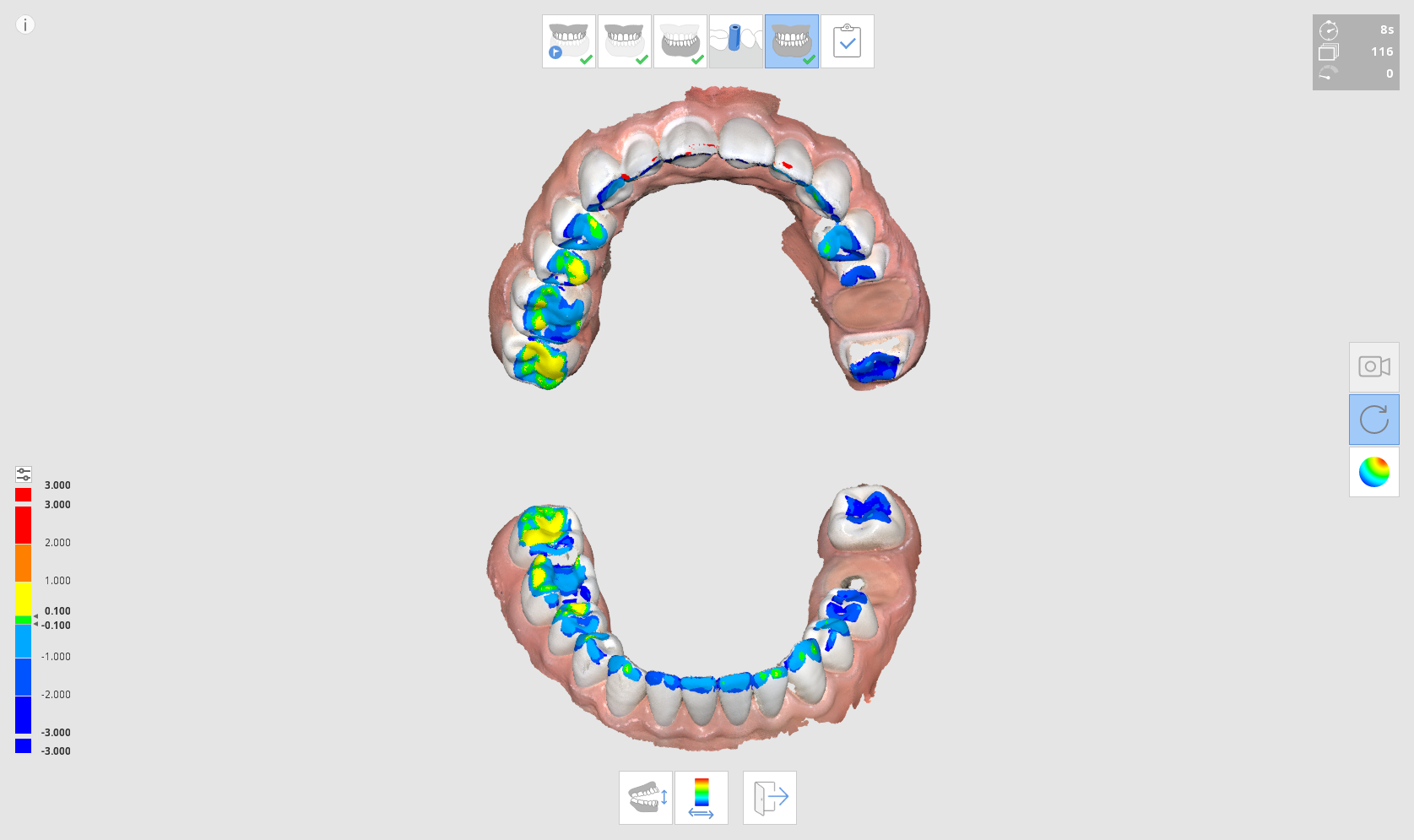

2. Le système analyse les interférences et affiche le résultat sur la carte en couleurs.



❏ Options de commandes

 Résolution

• Plus la résolution est élevée, plus la gamme de couleurs est divisée en classes.

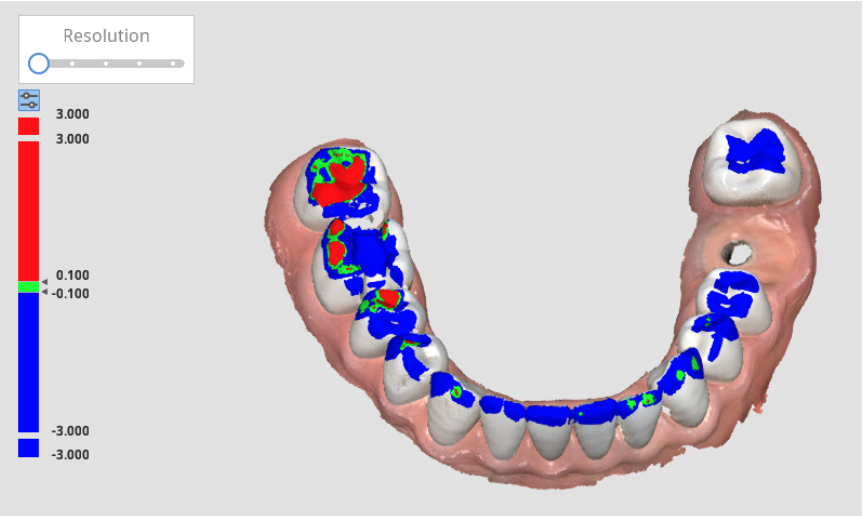

• Résolution : basse

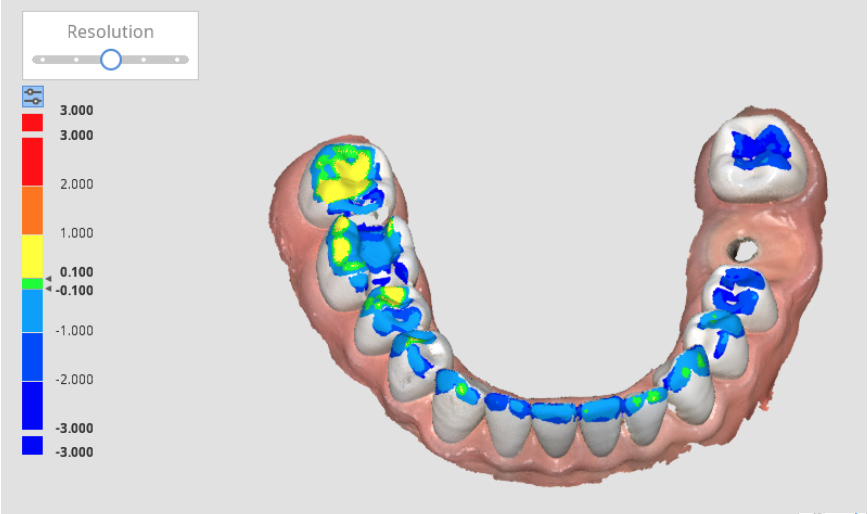

• Résolution : moyenne

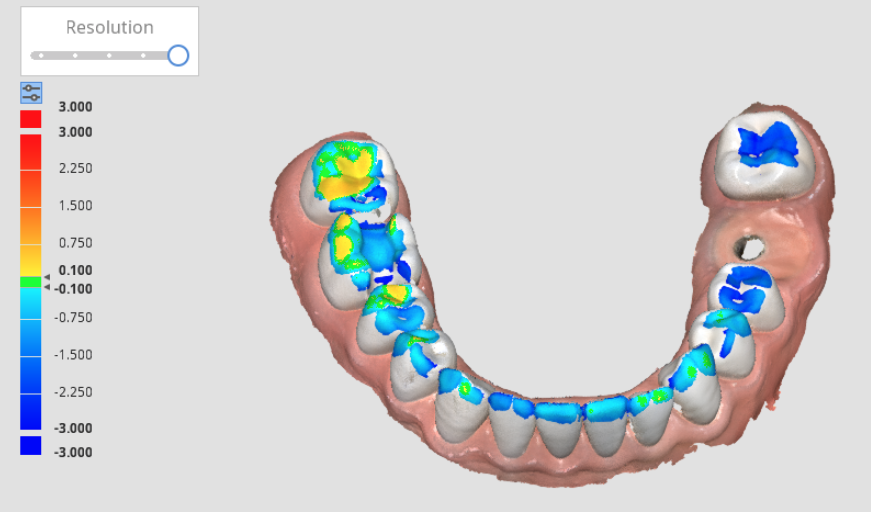

• Résolution : haute

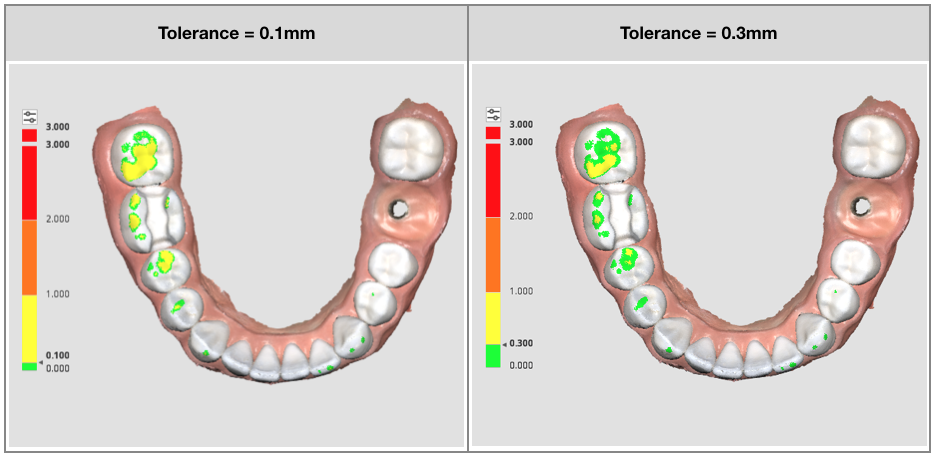

Tolérance acceptable

• Les zones à l’intérieur de la tolérance acceptable sont surlignées en vert.
• Vous pouvez personnaliser la plage d’index en cliquant deux fois sur le nombre : la valeur maximale des données de couleur (3~50 mm) ; la tolérance acceptable (0,001~3 mm).
• Plus la bande de tolérance est importante et plus il apparaît de zone verte.

Changer de style d’affichage

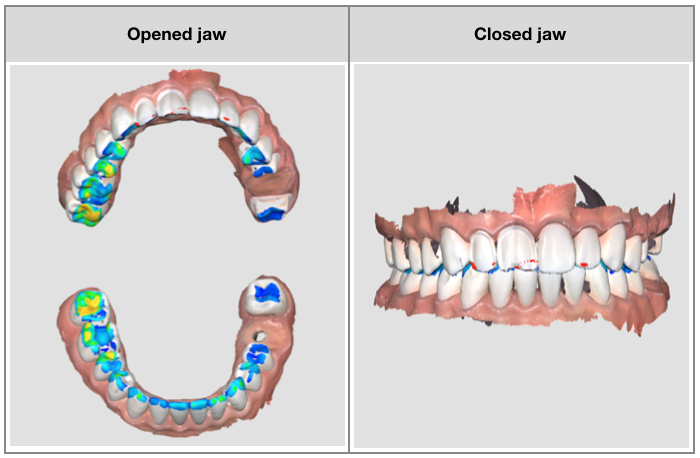

• Vous avez le choix entre l’affichage de style « mâchoire ouverte » et celui de style « mâchoire fermée ».

Changer de style d’écart

• Vous pouvez choisir entre deux style d’écarts de couleur : « zone contact » et « tout afficher ».



❏ Comment lire les écarts

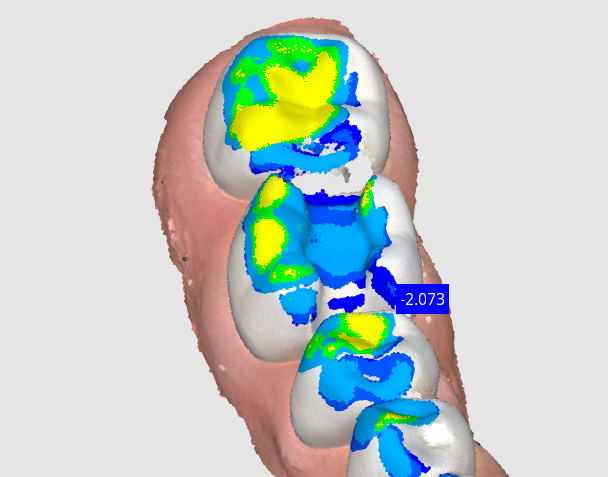

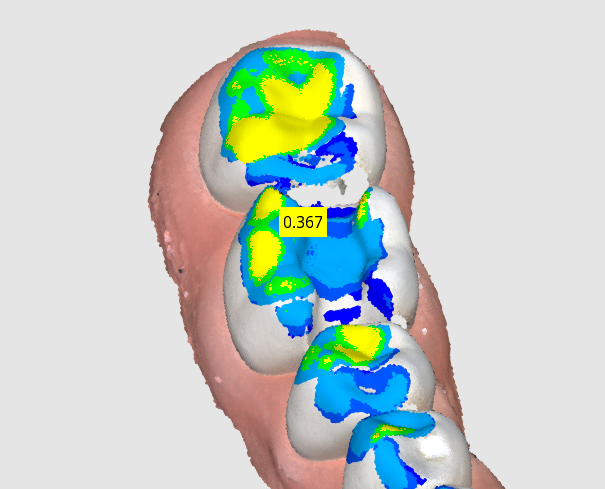

Si le curseur se positionne sur un point quelconque de la zone colorée, le système affiche la valeur numérique de l’écart pour la position sélectionnée.

• zones avec interférences : colorées avec une teinte bleue, ayant des valeurs négatives d’écart (-)

• zones sans interférences : colorées avec une teinte jaune (rouge), ayant des valeurs positives d’écart (+)
