📖 [Model Builder] Workflow

Le flux de travail de Medit Model Builder se compose de 7 étapes, qui doivent être suivies dans un ordre spécifique. Après avoir assigné les données, l'utilisateur passe à l'étape de l'aperçu pour examiner les données de numérisation importées. Les trois dernières étapes sont facultatives et l'utilisateur peut passer à l'étape « Terminer » dès la création de la base du modèle.

Création automatique

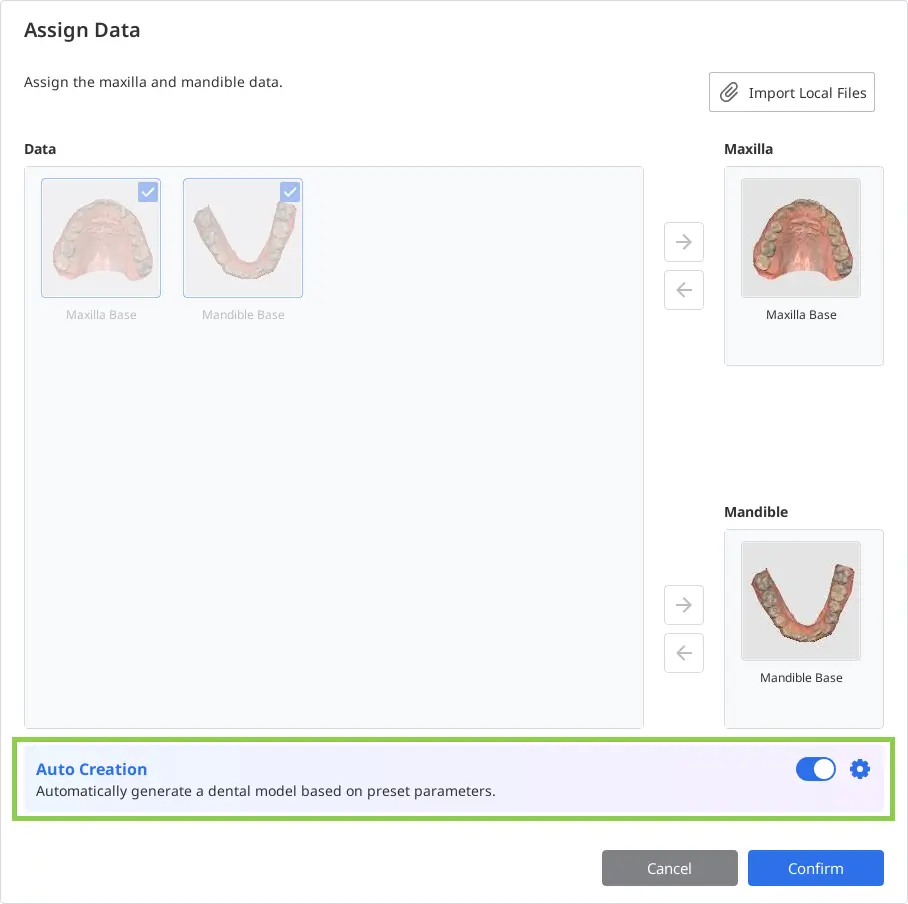

Lors de l'affectation de données de numérisation à un projet, les utilisateurs ont deux options : ils peuvent soit créer manuellement le modèle en suivant chacune des étapes décrites ci-dessus, soit activer l'option « Création automatique ». Lorsque la fonction Création automatique est activée, le logiciel génère automatiquement un modèle dentaire sur la base des paramètres prédéfinis.

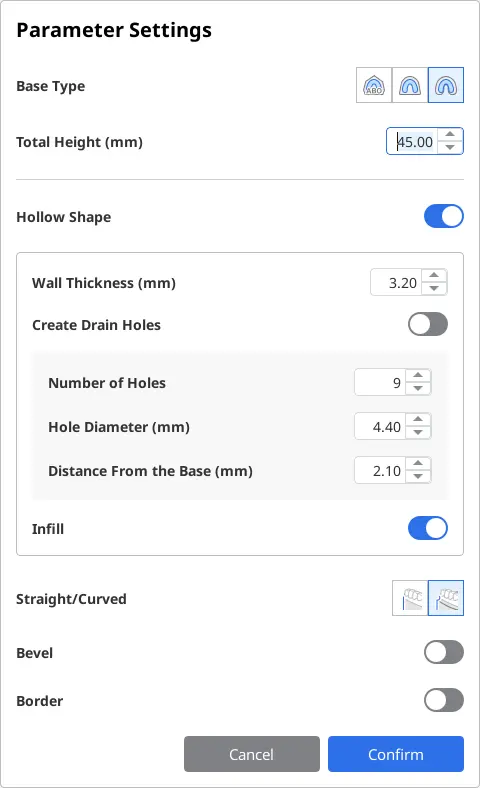

Les paramètres prédéfinis, qui définissent tous les aspects de l'étape Création de la base, peuvent être révisés et modifiés à l'aide de la fonction « Réglages des paramètres » avant de procéder à la Création automatique.

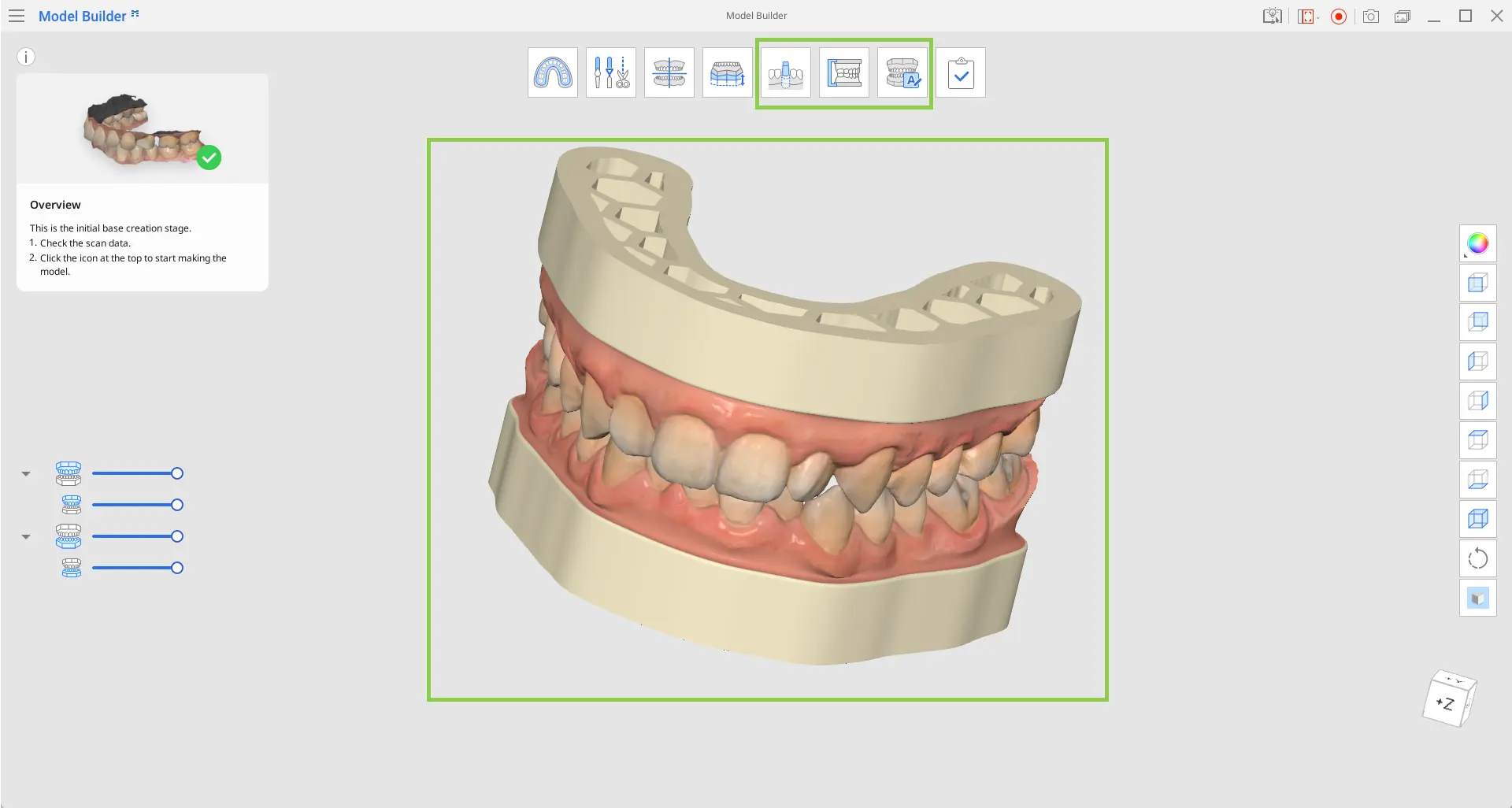

Une fois le modèle créé, l'utilisateur passe à l'étape Vue d'ensemble, où il peut examiner le modèle généré, y compris sa base complète. Après cet examen, l'utilisateur peut soit passer directement à l'exportation et à l'impression, soit choisir de personnaliser davantage le modèle à l'aide des trois dernières étapes, en ajoutant des dies, des attachements et des étiquettes si nécessaire.

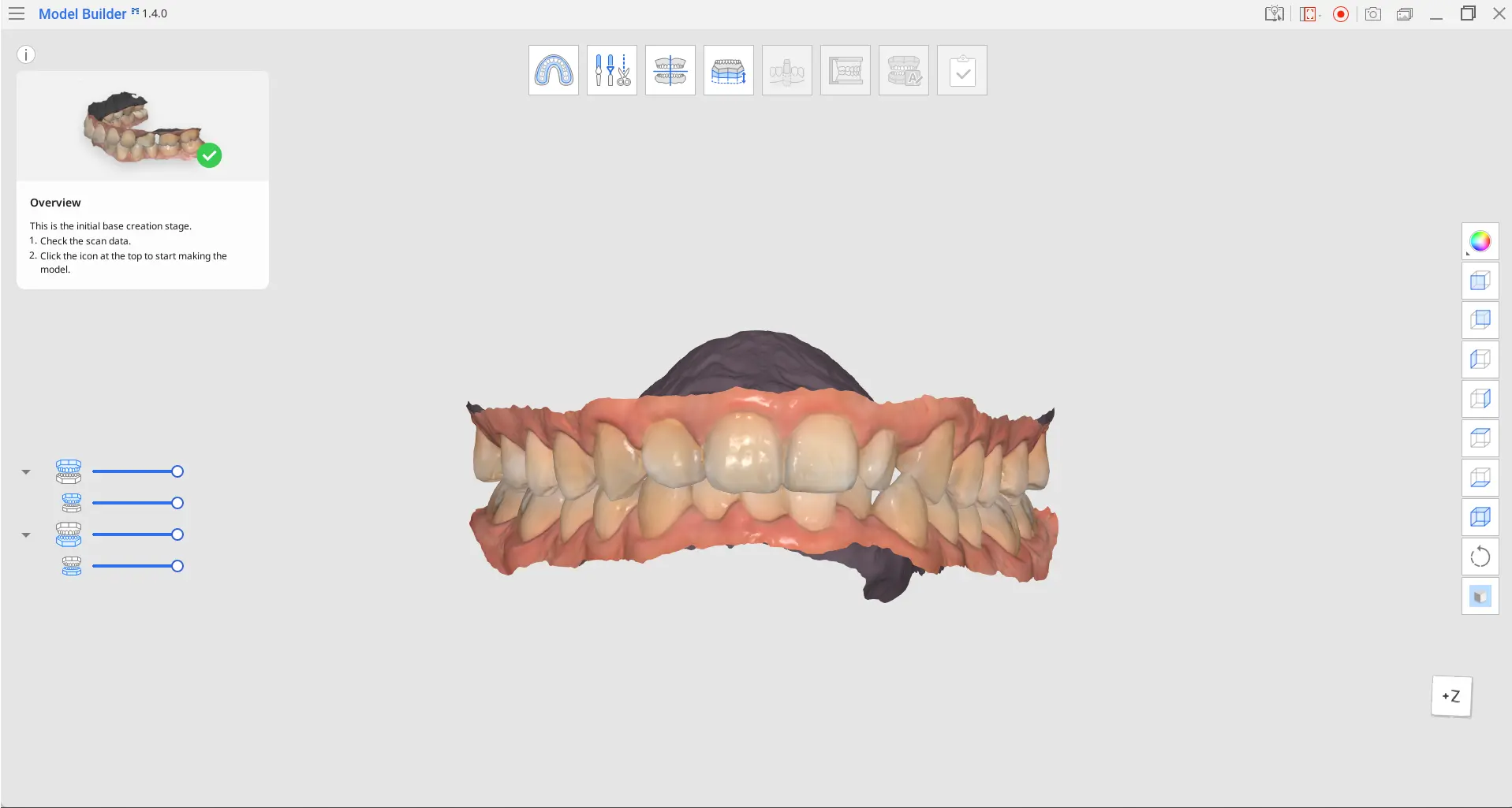

Vue d'ensemble

Vue d'ensemble est la page d'accueil de Medit Model Builder, où les données importantes sont affichées.

1. Vérifiez que vos données de numérisation ne comportent pas de trous ou de problèmes qui pourraient nécessiter une modification. Veillez à ce que les données ne soient pas découpées trop près des dents et à ce qu'elles comprennent des données gingivales.

2. Une fois que vous avez terminé, cliquez sur l'icône « Désignation des zones » en haut pour commencer à créer le modèle.

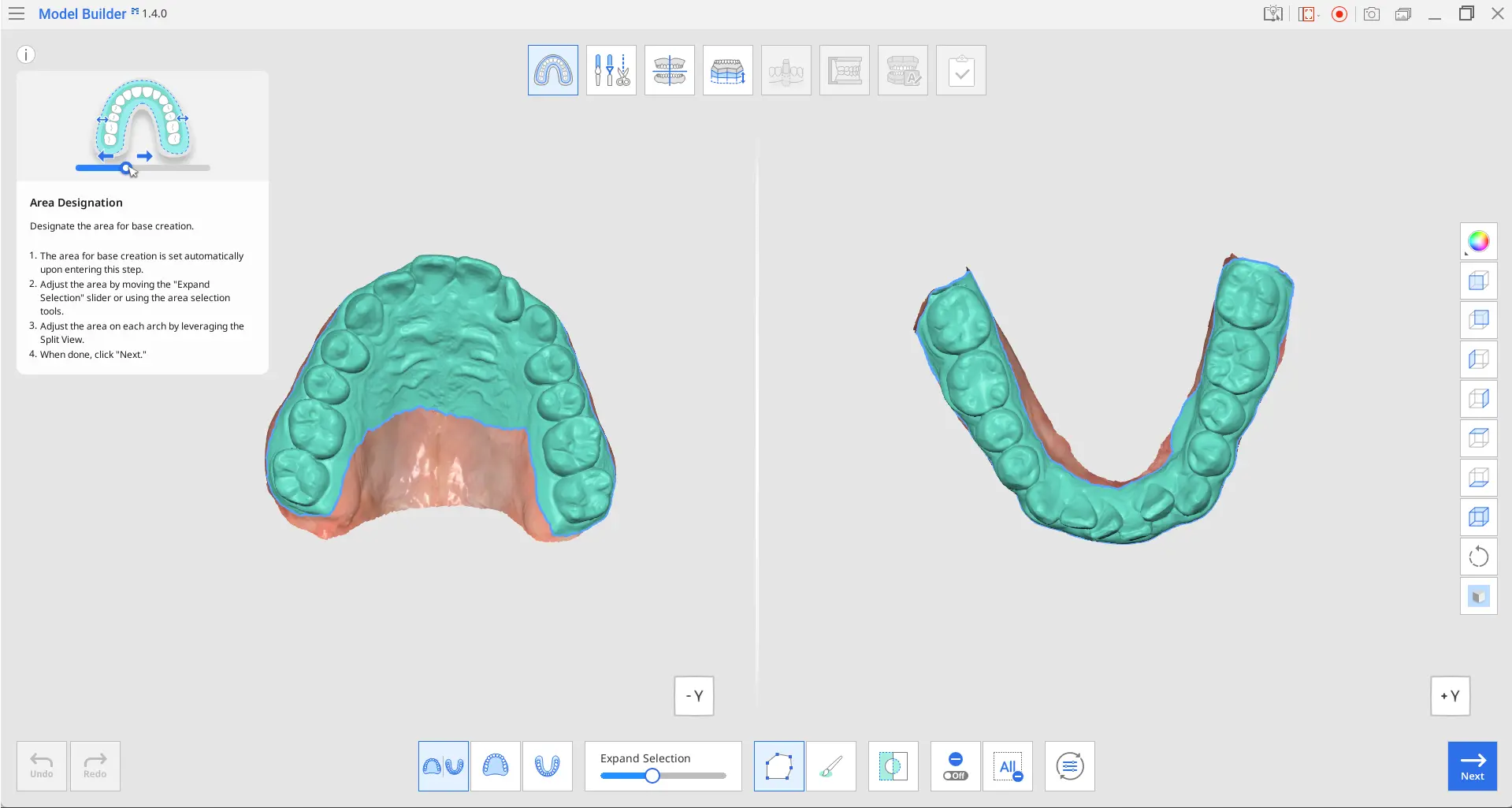

Désignation des zones

Dans la première étape, la partie "dents" des données numérisées est automatiquement détectée et une section des données est sélectionnée pour désigner la zone qui sera utilisée pour créer la base du modèle. Bien que cette étape soit automatisée, il est recommandé à l'utilisateur de revoir la sélection pour s'assurer de son exactitude.

Boîte à outils

	Vue partagée	Affiche le maxillaire et la mandibule en Vue partagée.
	Afficher le maxillaire	Affiche uniquement le maxillaire à l'écran.
	Afficher la mandibule	Affiche uniquement la mandibule à l'écran.
	Agrandir la sélection	Agrandit automatiquement la zone sélectionnée sur les données de scan.
	Sélection polyligne	Sélectionne toutes les entités au sein d'une forme polyligne à l'écran.
	Sélection pinceau	Sélectionnez toutes les entités sur un chemin tracé à main levée sur l'écran. Seule la face avant sera sélectionnée. Le pinceau est disponible en trois tailles différentes.
	Inverser la zone sélectionnée	Inverser la sélection.
	Mode de désélection	Lorsqu'elle est activée, cette fonction désélectionne la zone à l'aide de différents outils.
	Effacer toute la sélection	Efface les zones sélectionnées.
	Réinitialiser	Annule toutes les actions effectuées dans ce mode et restaure tous les éléments à leurs positions d'origine.

1. Si besoin, ajustez la zone de sélection en déplaçant le curseur "Agrandir la sélection" en bas de l'écran.

Avant « Agrandir la sélection »	Après « Agrandir la sélection »

• Si, pour une raison quelconque, les données ne sont pas automatiquement sélectionnées, vous pouvez utiliser d'autres outils de sélection de données pour le faire manuellement : "Sélection polyligne" ou "Sélection pinceau". Le premier est utile pour sélectionner à la fois l'avant et l'intérieur des données.

Sélectionner avec le pinceau	Sélectionner avec l'outil polyligne

2. Cliquez sur « Suivant » une fois terminé ou sélectionnez l'icône de l'étape suivante en haut.

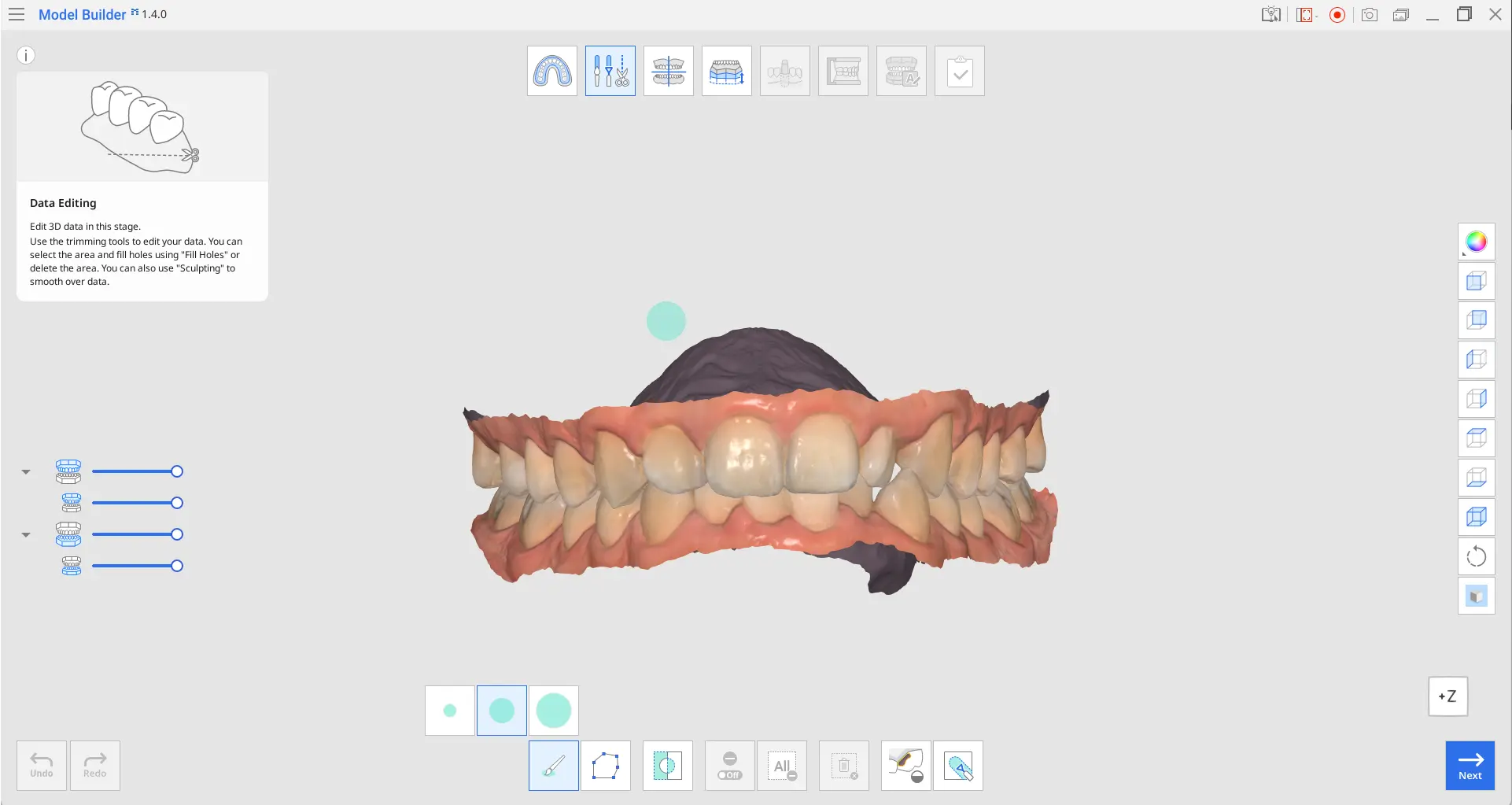

Modification des données

L'objectif de cette étape est de modifier et de préparer les données de numérisation pour la suite du travail. L'étape Modification des données fournit des outils pour affiner les données de numérisation importées, évitant ainsi d'avoir à les préparer dans d'autres programmes. Des données de numérisation propres garantissent un flux de travail plus rapide et des résultats de conception plus précis.

À l'aide des outils disponibles, les utilisateurs peuvent découper les données excédentaires ou inutiles, modifier la surface des données et combler les éventuels trous.

Boîte à outils

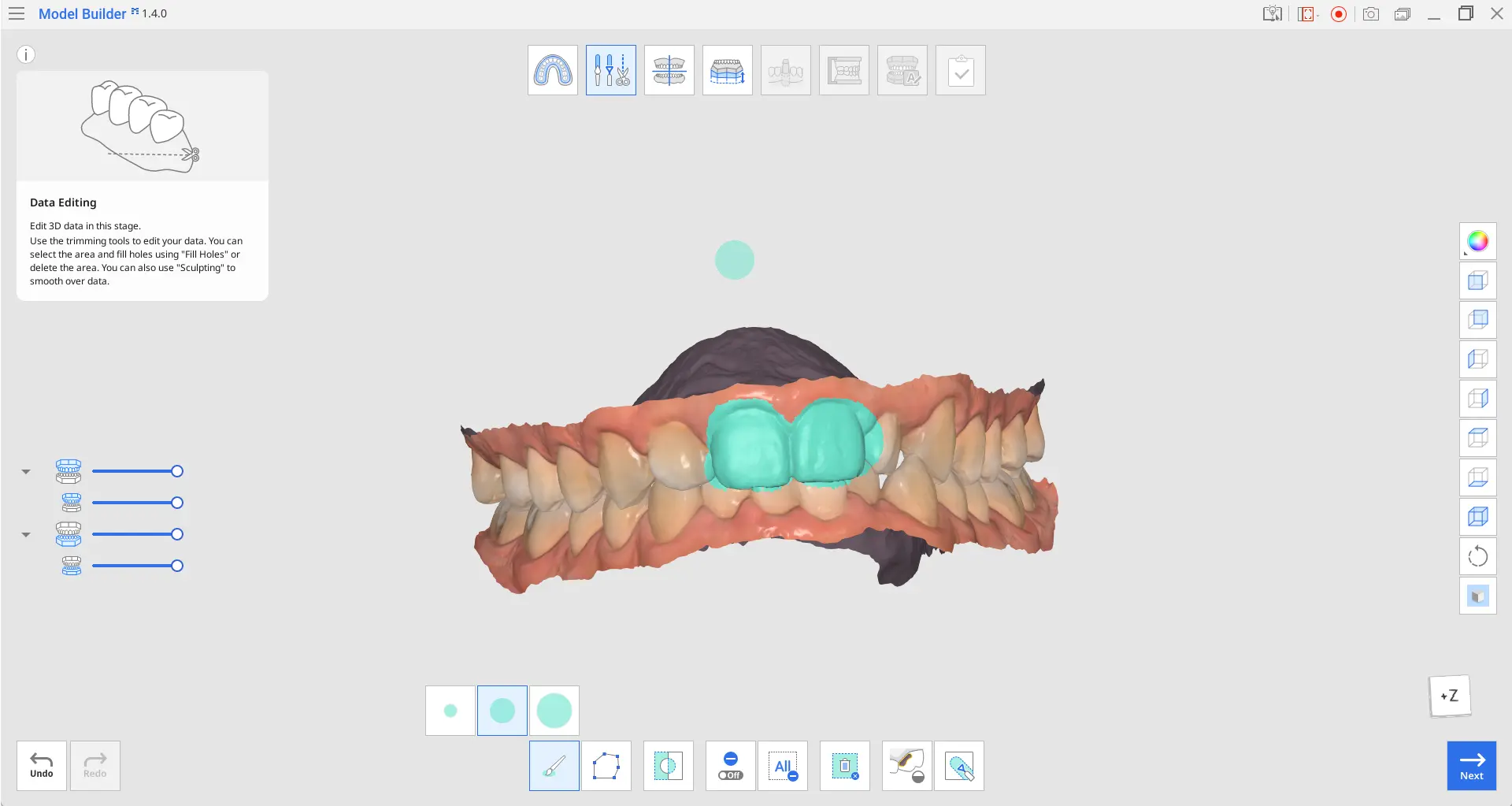

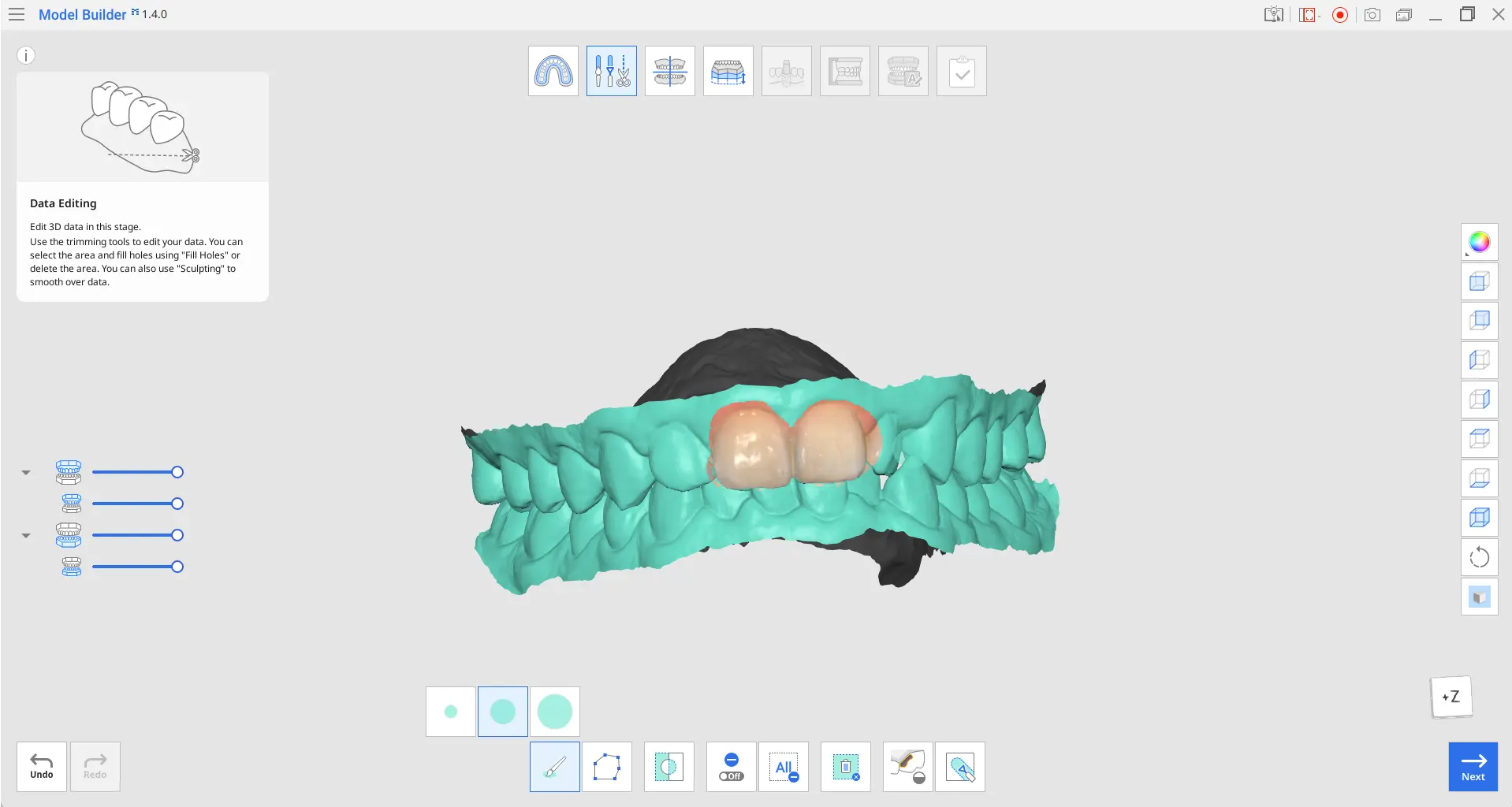

Comment modifier des données

1. Utilisez divers outils pour sélectionner la zone que vous souhaitez modifier.

2. Vous pouvez inverser la sélection en cliquant sur « Inverser la zone sélectionnée ».

3. Pour supprimer la zone sélectionnée, cliquez sur « Supprimer la zone sélectionnée ».

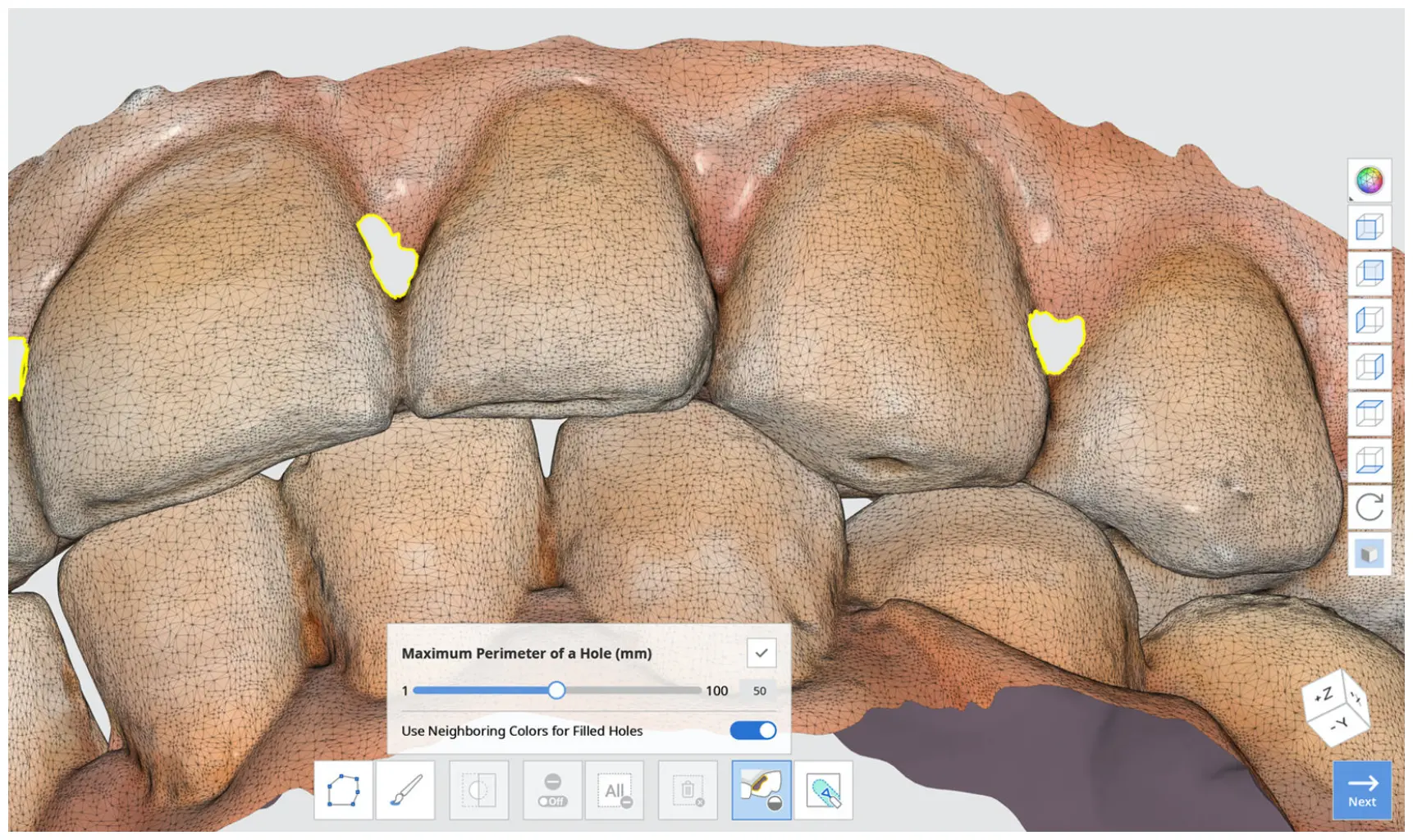

Comment remplir les trous dans les données

La fonction Remplir les trous vous permet de remplir les trous laissés par la numérisation ou de remplir les zones supprimées par le programme.

1. Périmètre maximum d'un trou (mm) : Définissez la taille maximale des trous (mm) à remplir. Notez que tout trou dépassant la taille que vous avez définie ne sera pas rempli.

2. Utilisation des couleurs voisines pour les trous remplis : Lorsque la case Utilisation des couleurs voisines pour les trous remplis est cochée, le programme utilisera les couleurs autour des trous pour le remplissage. Sinon, les zones remplies seront grises.

3. Appuyez sur le bouton Appliquer pour appliquer les résultats.

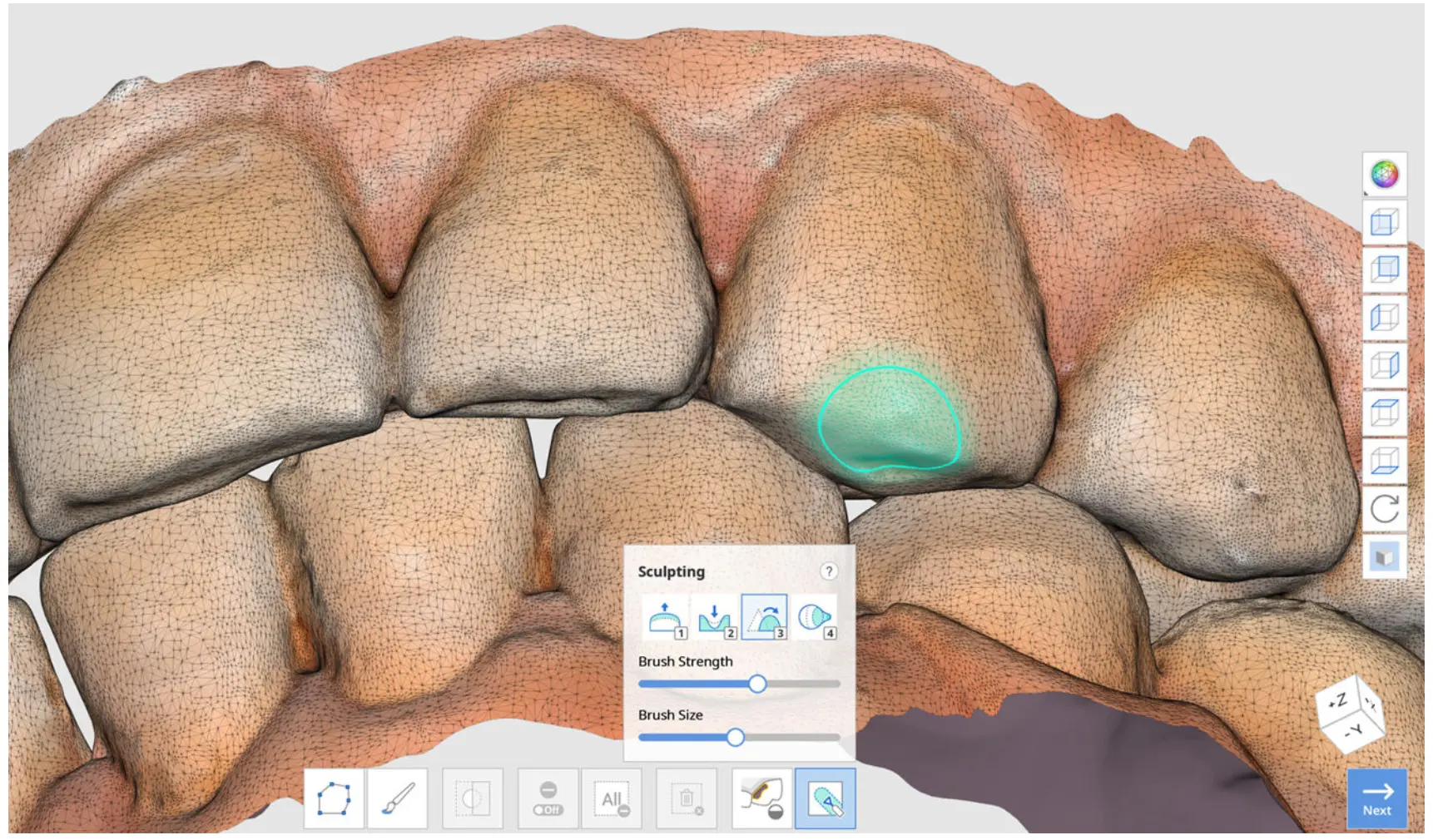

Comment sculpter des données

Vous pouvez modifier les données en les sculptant à l'aide d'outils, tels que Ajouter, Retirer, Lisser et Transformer.

Boîte à outils : Sculpter

Alignement des données

Alignez les données avec le plan occlusal virtuel pour placer correctement les données sur la base.

Si l'alignement a déjà été effectué dans Medit Scan for Clinics ou Medit Scan for Labs, vous pouvez sauter cette étape. Toutefois, nous recommandons de vérifier l'alignement pour s'assurer d'un positionnement correct des données sur la base.

Boîte à outils

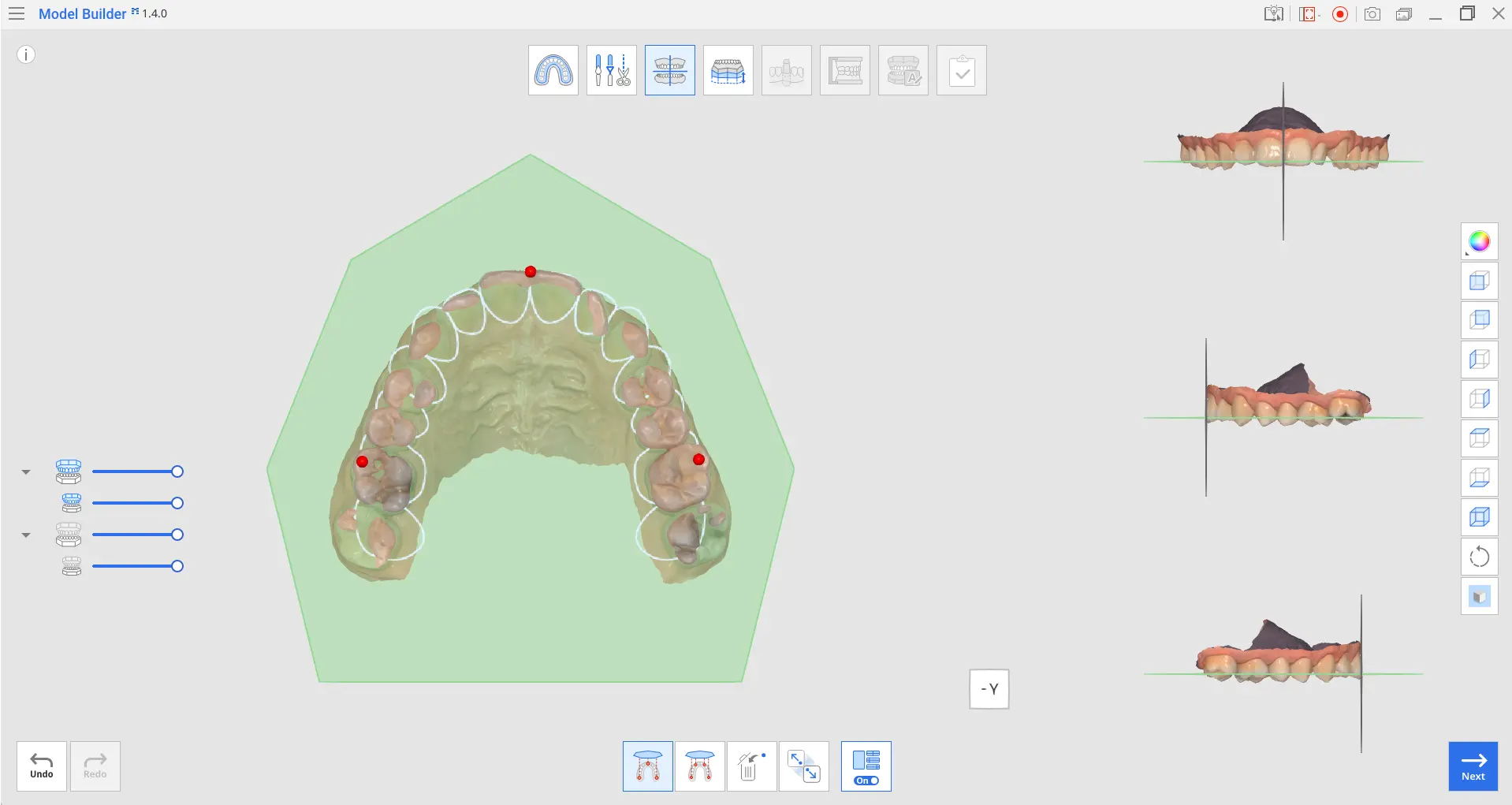

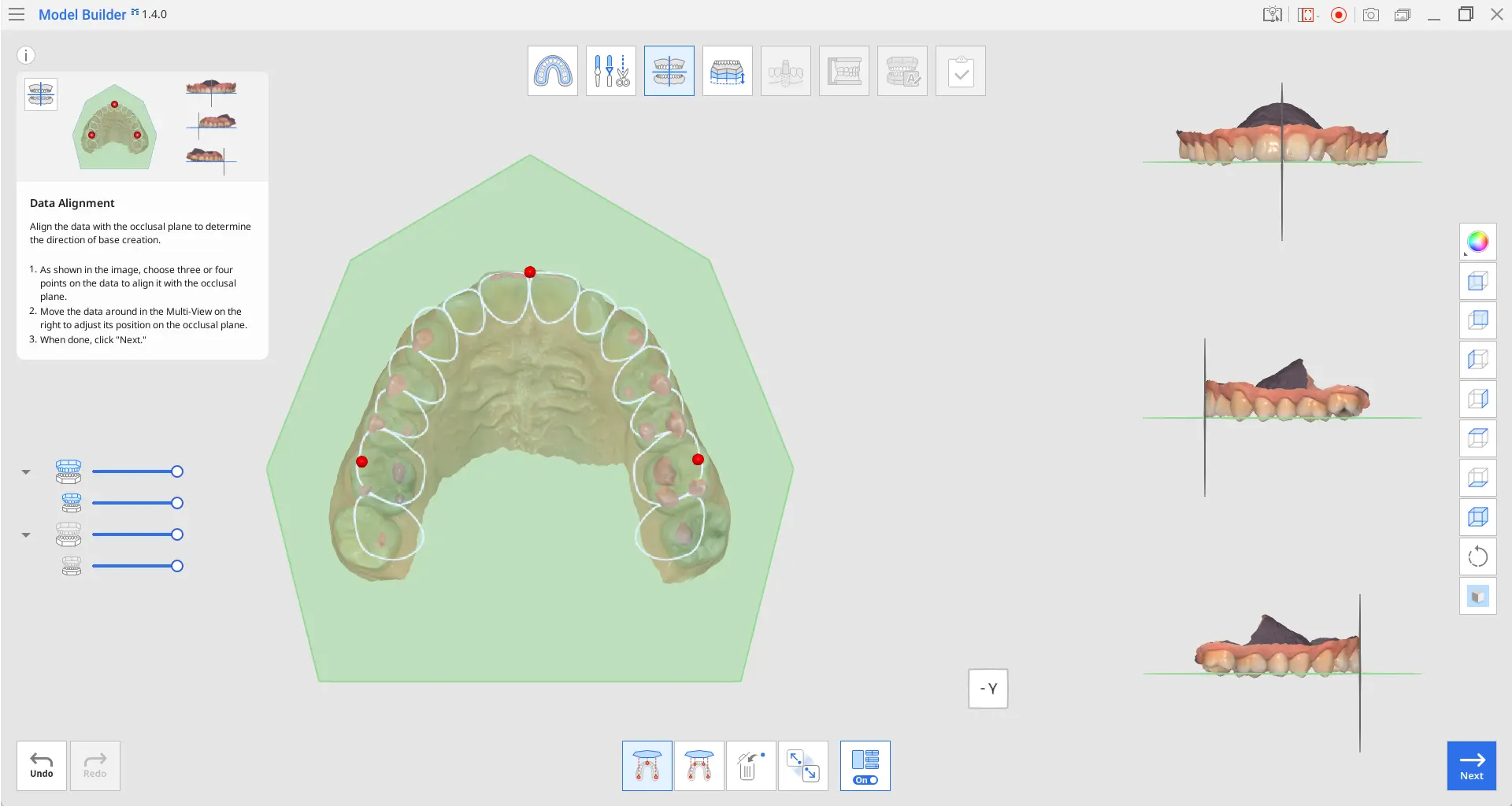

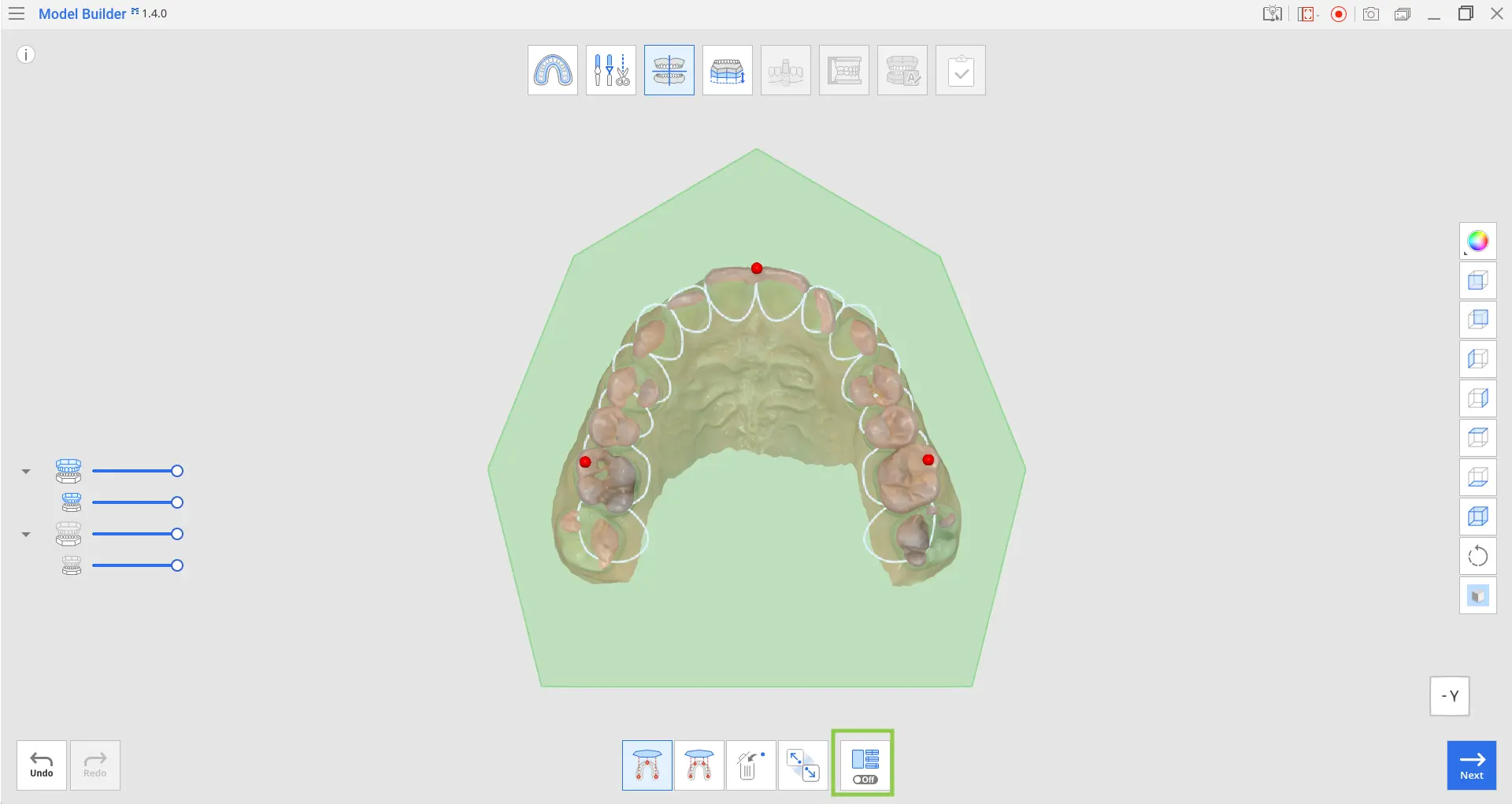

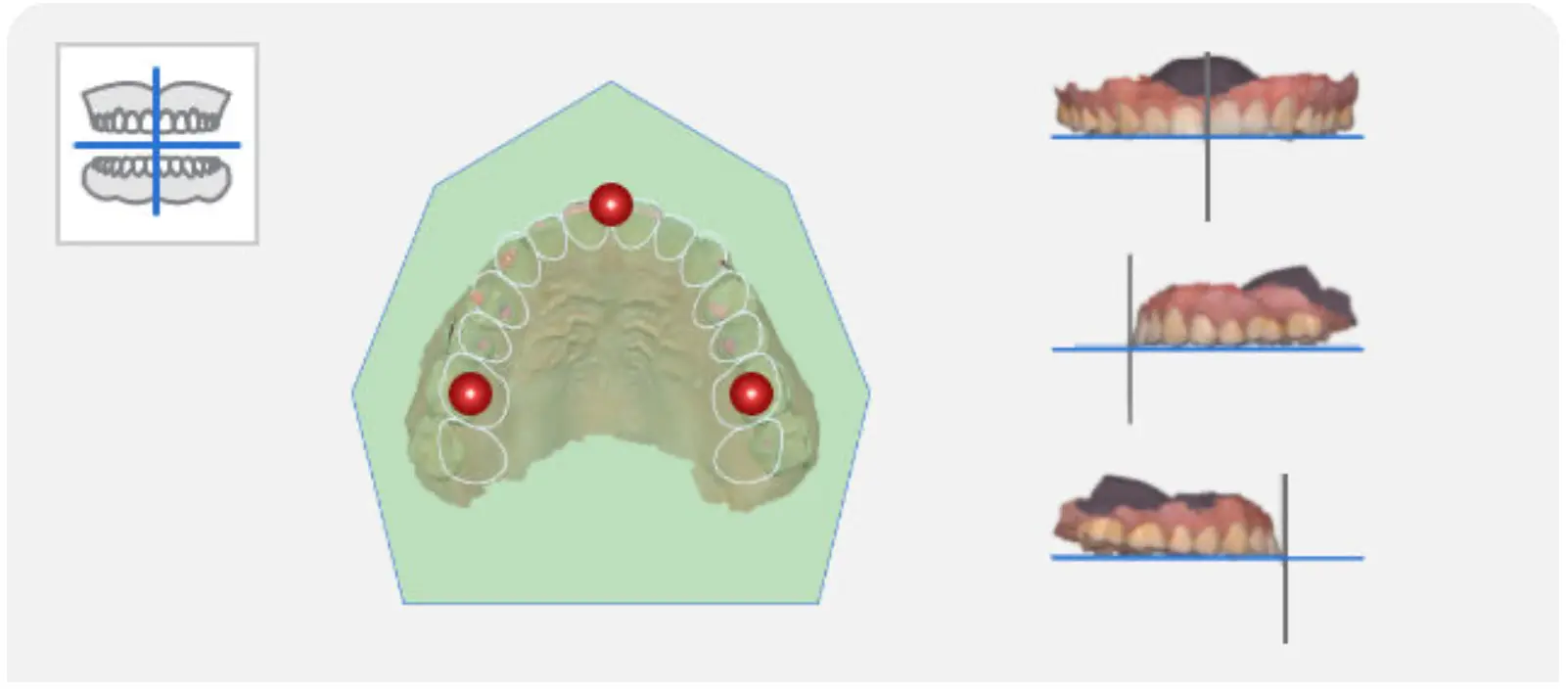

1. Comme le montre l'image ci-dessous, sélectionnez trois ou quatre points sur les données. L'alignement au plan occlusal se fera automatiquement.

2. Ajustez les données dans la Multi-vue sur la droite pour ajuster leur position sur le plan occlusal.

3. Désactivez la Multi-vue pour ne montrer que la partie du plan occlusal sur l'écran.

4. Cliquez sur Suivant lorsque vous avez terminé.

Création de la base

L'étape de Création de la Base est essentielle à la création du modèle. Vous pouvez sélectionner le type de base et l'ajuster en fonction de divers paramètres tels que la hauteur de la base, l'épaisseur des parois, le nombre de trous de drainage, etc.

Boîte à outils

	Type de base	Sélectionnez une des bases disponibles suivantes : ABO, modèle avec plaque ou modèle sans plaque.
	Hauteur totale (mm)	Utilisez ce curseur pour régler la hauteur totale du modèle, y compris la base et les données de scan. ℹ️ Note La hauteur totale du modèle peut atteindre 99 mm. Il peut être utile de vérifier la hauteur maximale du modèle disponible pour impression avec votre imprimante 3D afin de fixer une limite de hauteur.
	Forme creuse	Creusez la base et ajustez l'épaisseur de la paroi. ℹ️ Note Creuser la forme est utile pour imprimer le modèle en utilisant moins de matériau. Chaque type de base peut être creusé.
	Épaisseur de la paroi (mm)	Utilisez ce curseur pour ajuster l'épaisseur des parois, une fois que vous avez décidé de creuser le modèle. ℹ️ Note L'épaisseur de la paroi est comprise entre 2 et 4 mm. Il peut être utile de vérifier les paramètres recommandés de votre imprimante 3D pour décider correctement de l'épaisseur de paroi.

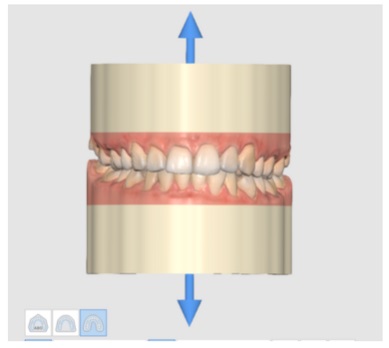

	Droit/Incurvé (droit)	Rendez la base au bord des données de scan droite. ℹ️ Note Uniquement disponible pour les modèles sans plaque.

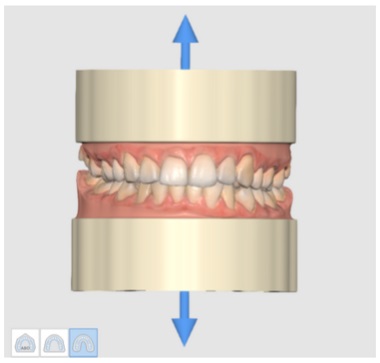

	Droit/Incurvé (Incurvé)	Rendez la base au bord des données de scan incurvée. ℹ️ Note Disponible uniquement sur les Modèles sans plaque.
	Créer trous drainage	Créez des trous de drainage pour évacuer la résine non polymérisée et définissez leur quantité, leur diamètre et leur distance de la base. Vous pouvez cliquer sur le cercle pour déplacer et placer librement le trou de drainage où vous le souhaitez. ℹ️ Note Utiliser des trous de drainage est utile pour des impressions en résine, car ils permettent de retirer l'excès de résine et s'assurer qu'aucun matériau ne reste coincé dans le modèle.   ℹ️ Note Disponible uniquement sur les Modèles sans plaque.
	Remplissage	Créez une structure en nid d'abeille à l'intérieur de la base creuse.
	Biseauter	Activez pour créer un biseau.
	Bord	Créer un contour plus épais à la jonction entre les données des zones édentées et la base du modèle pour améliorer la stabilité de l'impression.
	Prévisualisation	Prévisualisez le modèle avant de passer à l'étape suivante.

Droit	Incurvé

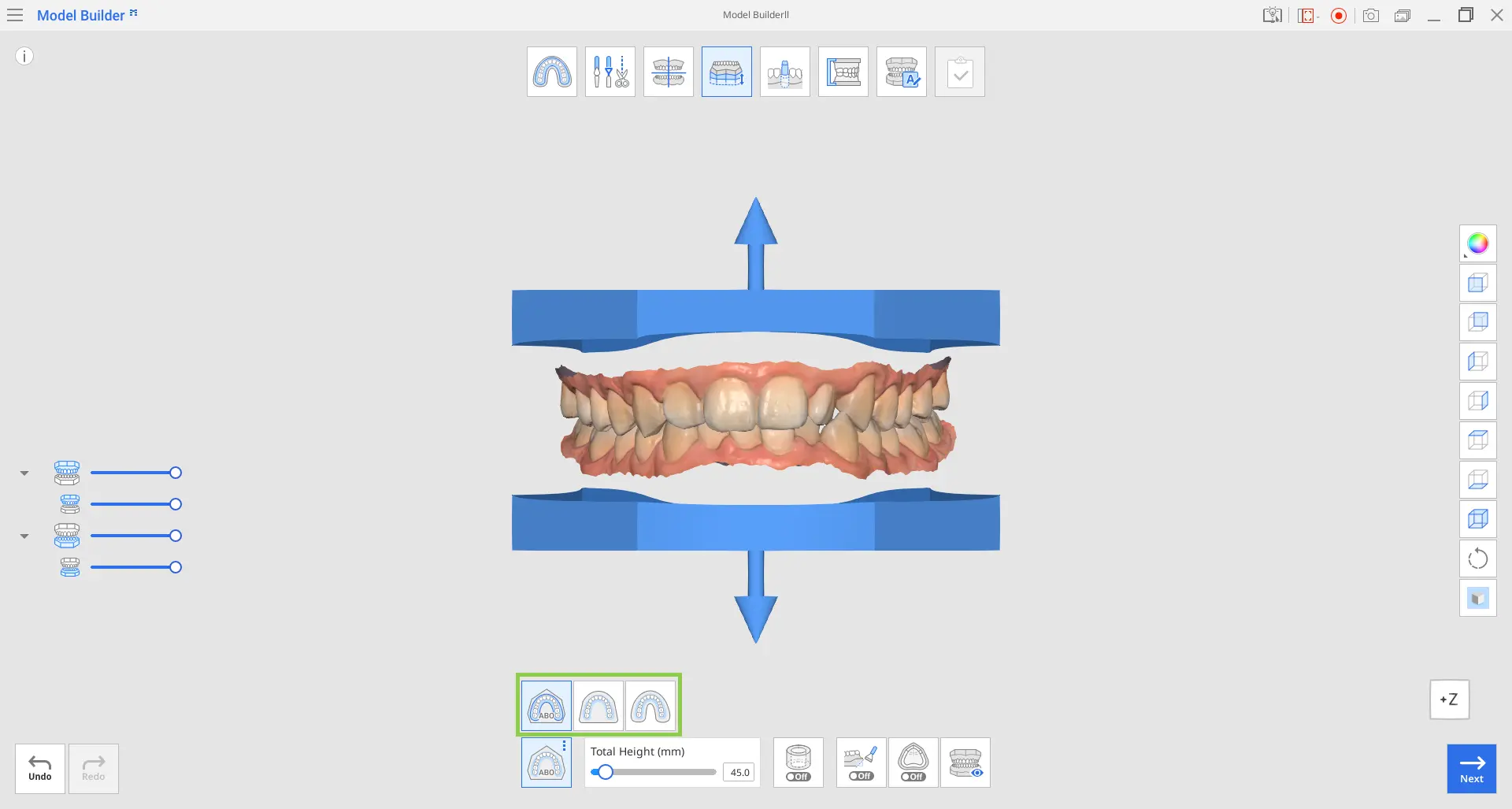

1. Tout d'abord, sélectionnez un type de base parmi les trois options disponibles : ABO, avec plaque et sans plaque.

	ABO	Créer un modèle ABO. Cette option d'orthodontie créé une base maxillaire avec sept angles, tandis que la base mandibulaire prend une forme elliptique.
	Plaque	Créer un modèle avec plaque. Cette plaque suivra la forme des données de scan.
	Sans plaque	Créer un modèle sans plaque. Généralement réalisée en forme de fer à cheval, la base recréera la forme des données de scan.

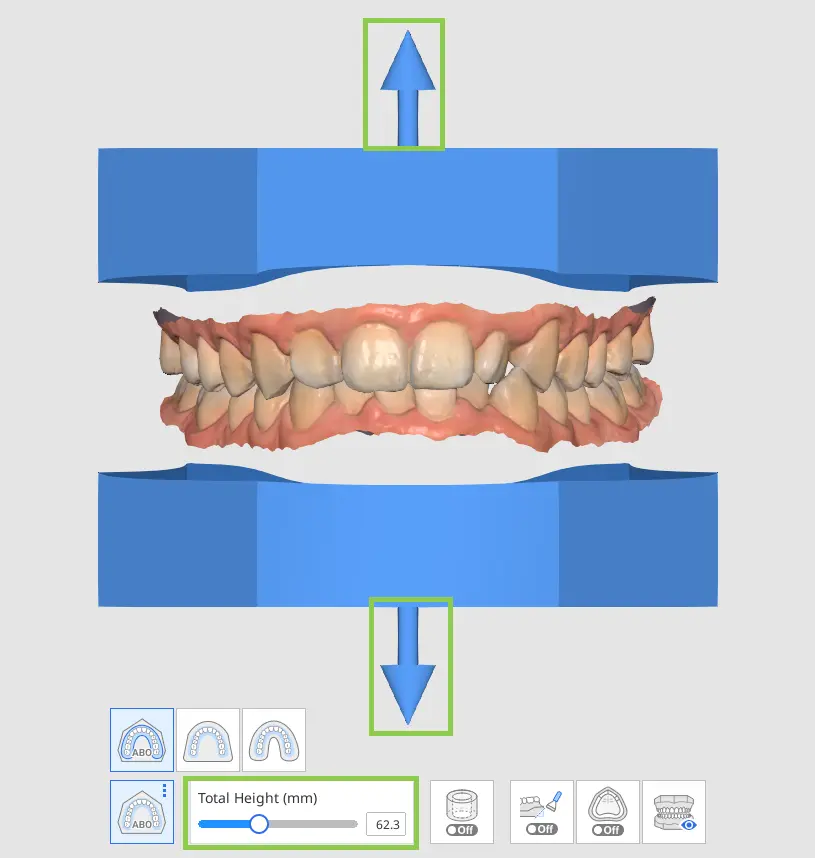

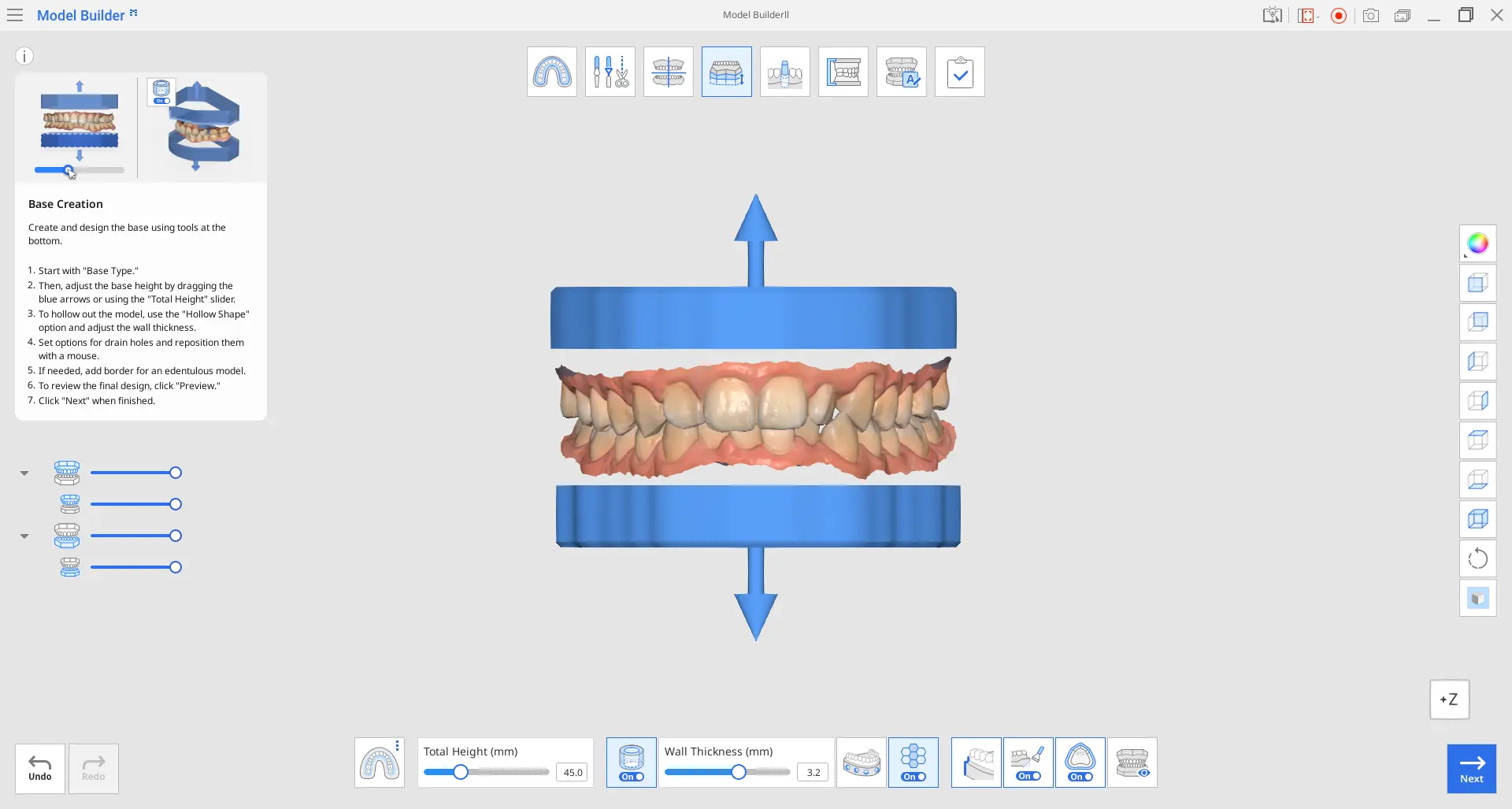

• Vous pouvez régler la hauteur de la base à l'aide des flèches haut/bas situées près des données de numérisation. Vous pouvez également utiliser le curseur en bas pour obtenir des mesures précises.

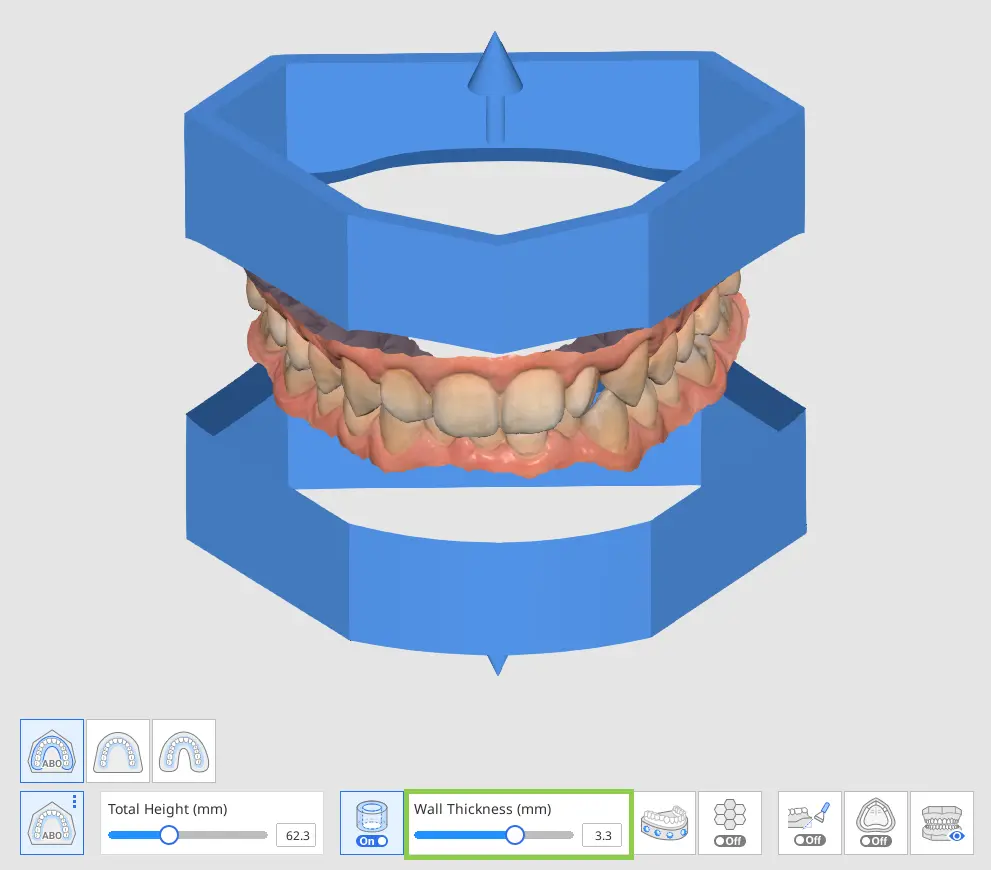

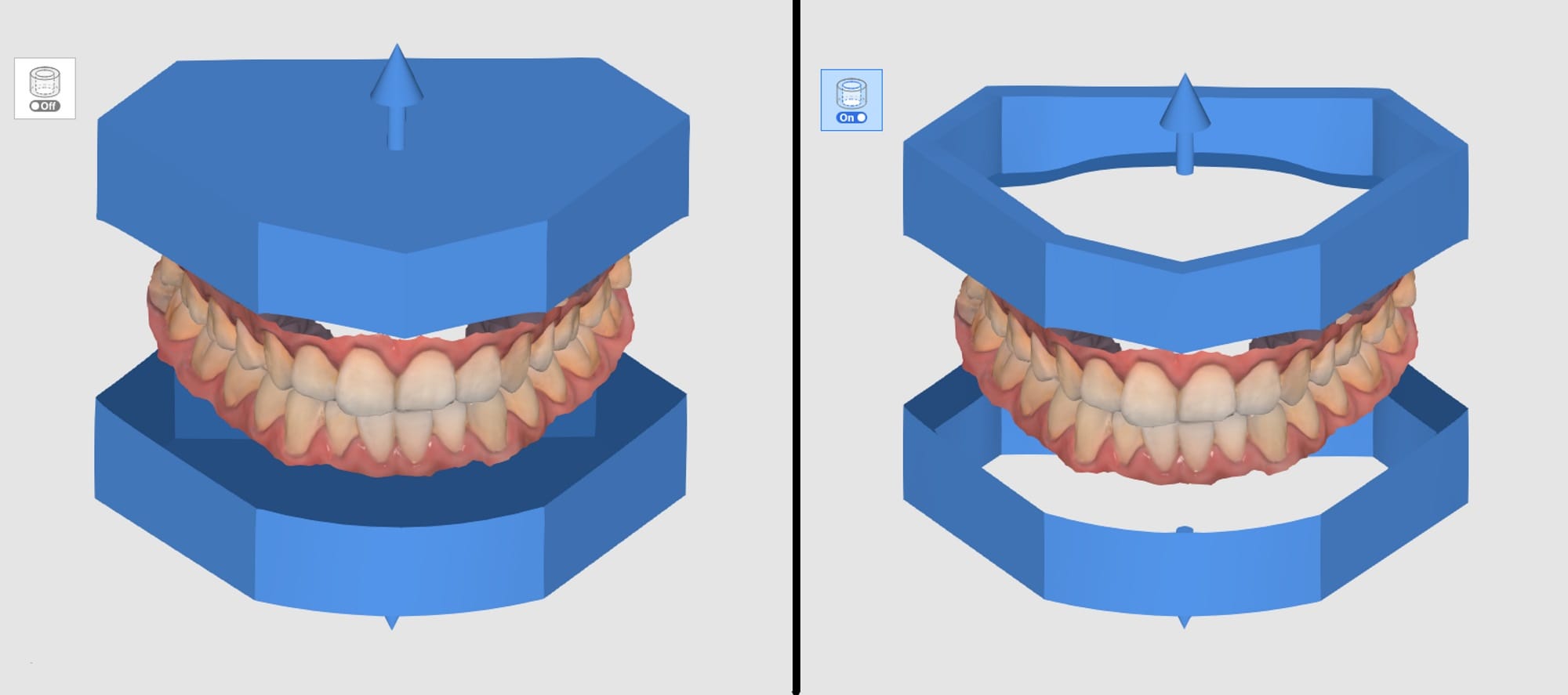

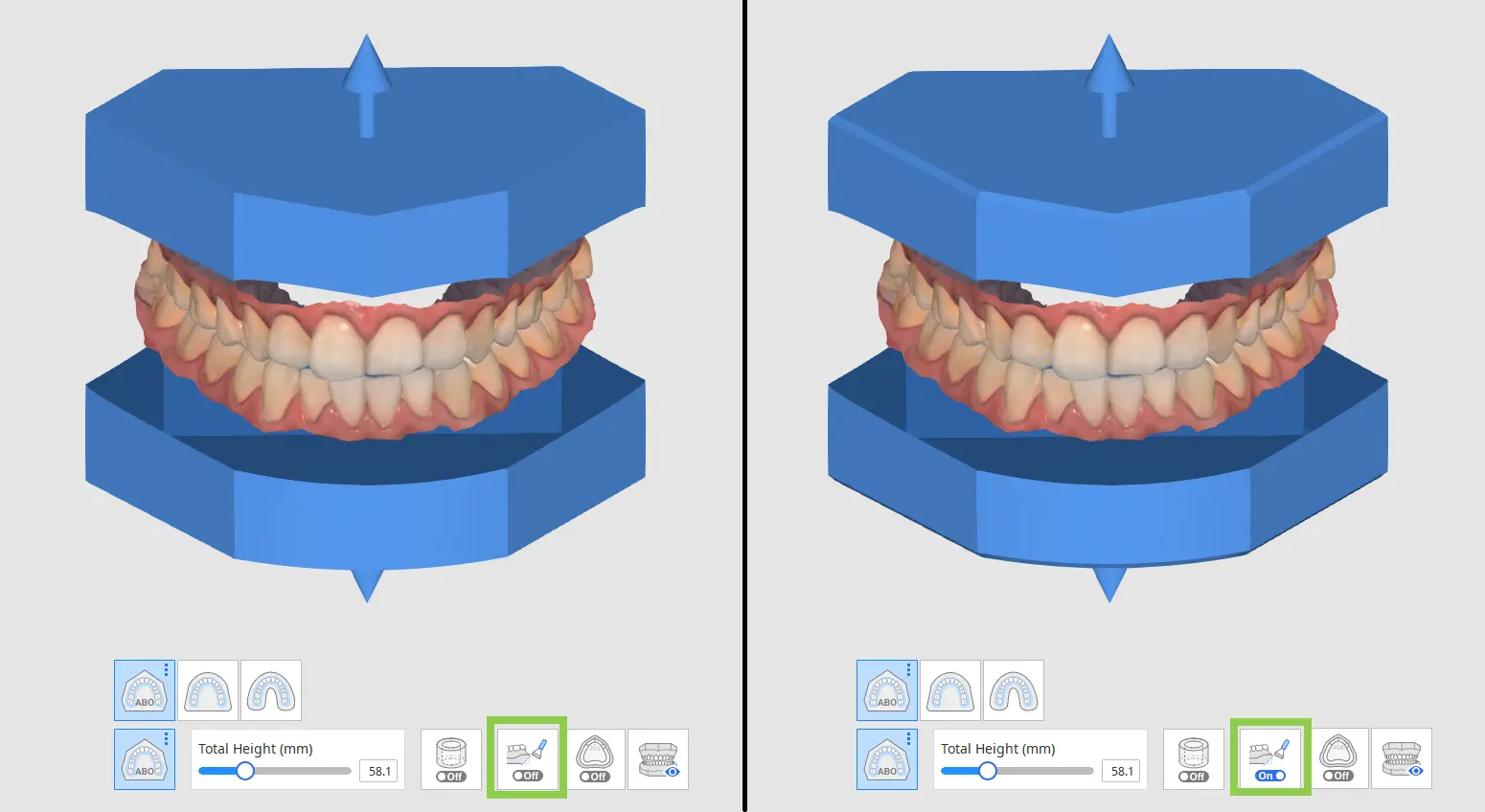

2. Si vous souhaitez que la base soit vide à l'intérieur, comme le montre l'image ci-dessous, activez l'option « Forme creuse ».

• La base évidée peut être personnalisée davantage en ajustant l'épaisseur de la paroi.

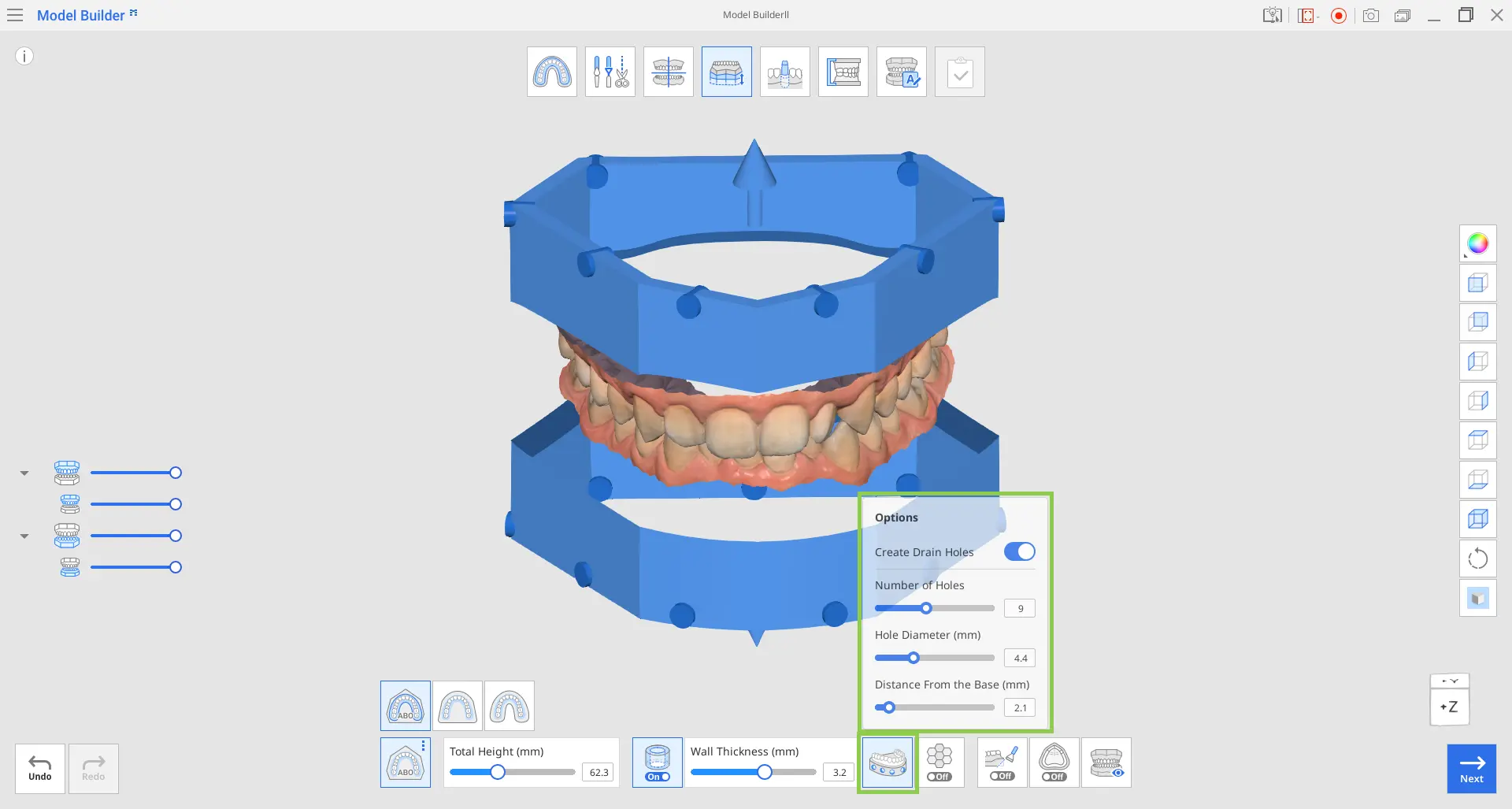

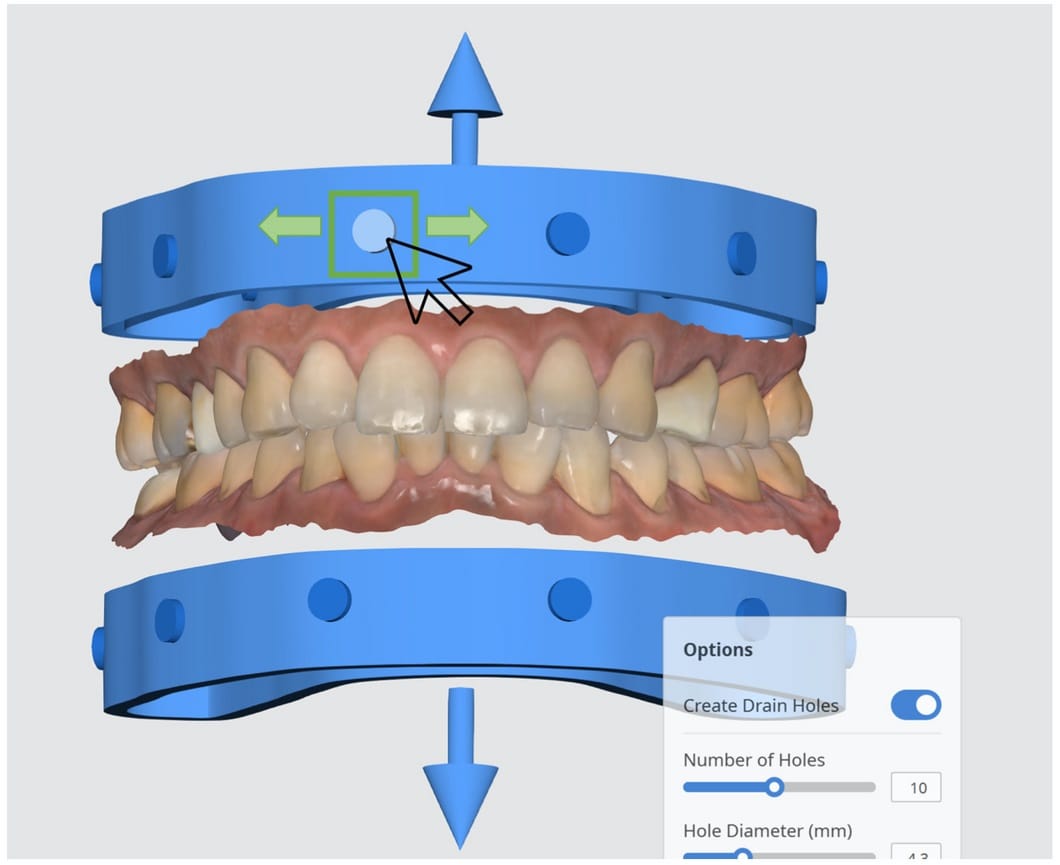

3. Créez des trous de drainage pour les modèles creux en cliquant sur l'icône « Créer des trous de drainage » en bas et en activant la bascule. Vérifiez les options de paramètres disponibles pour les trous de drainage et ajustez-les si nécessaire.

• Vous pouvez déplacer librement les trous de drainage de gauche à droite en cliquant sur le cercle et en le faisant glisser horizontalement.

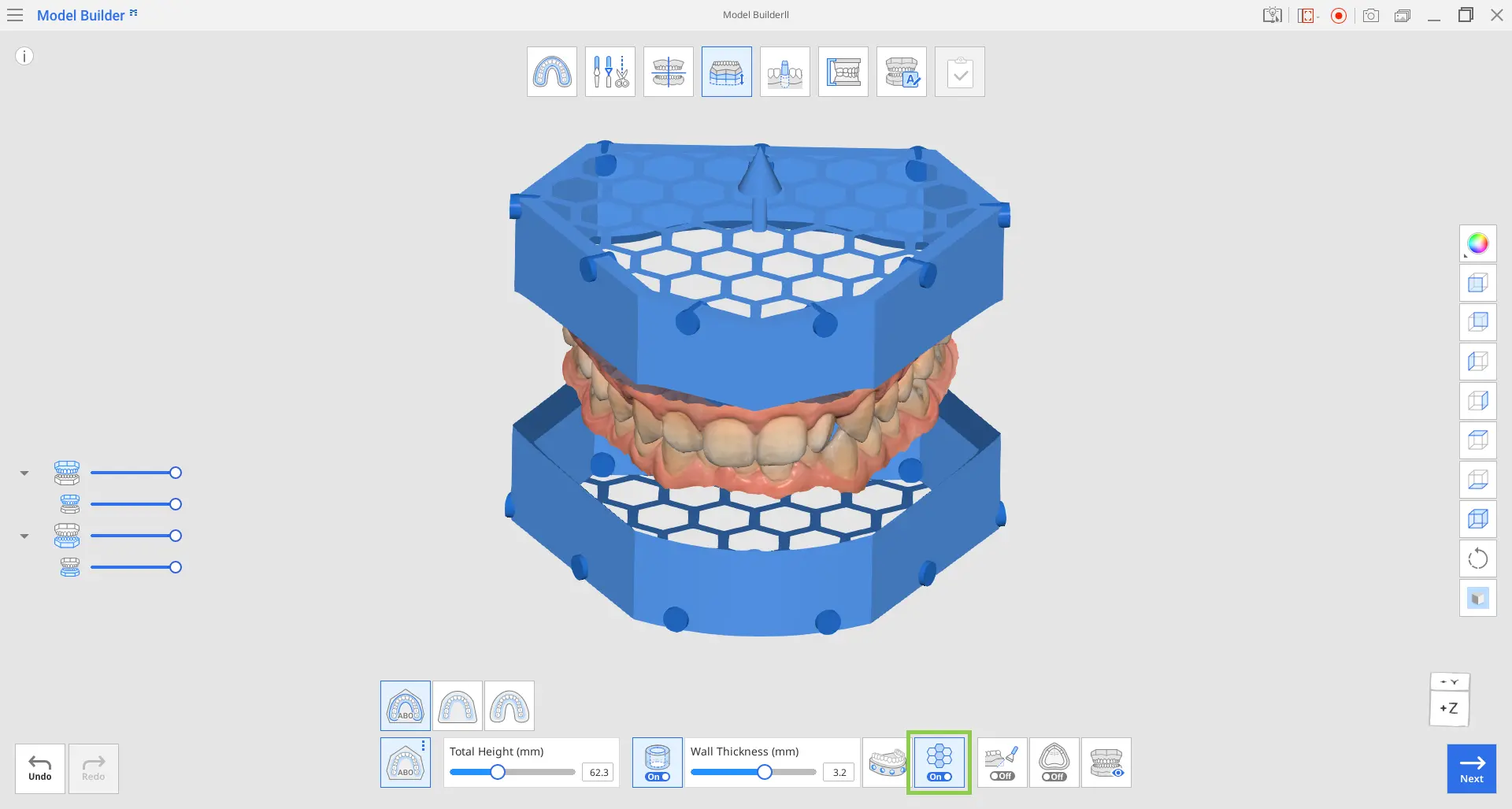

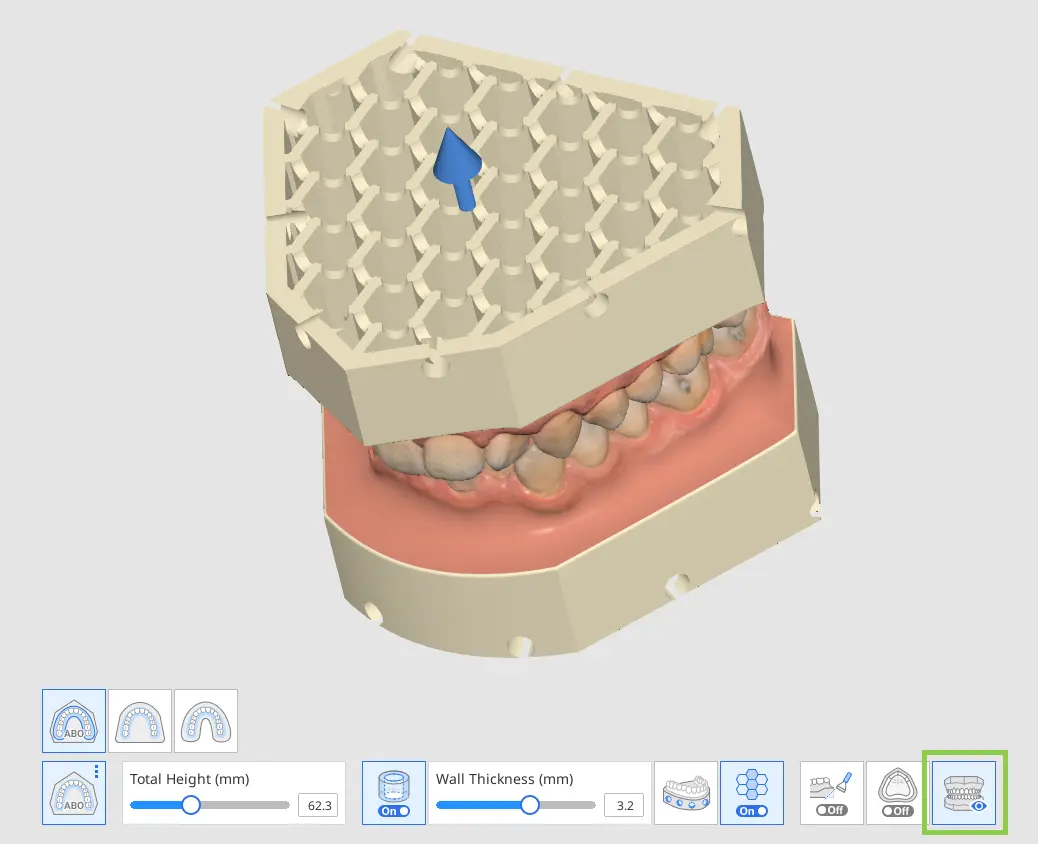

4. L'activation de la fonction « Remplissage » permet de créer un nid d'abeilles à l'intérieur de la base évidée. C'est une fonction pratique pour l'impression 3D, car elle améliore la résistance du modèle imprimé.

5. Cliquez sur « Biseauter » pour activer ou désactiver la bascule. L'activation de l'option « Biseauter » est utile pour l'impression 3D car elle permet de séparer plus facilement le modèle imprimé de la plaque de construction.

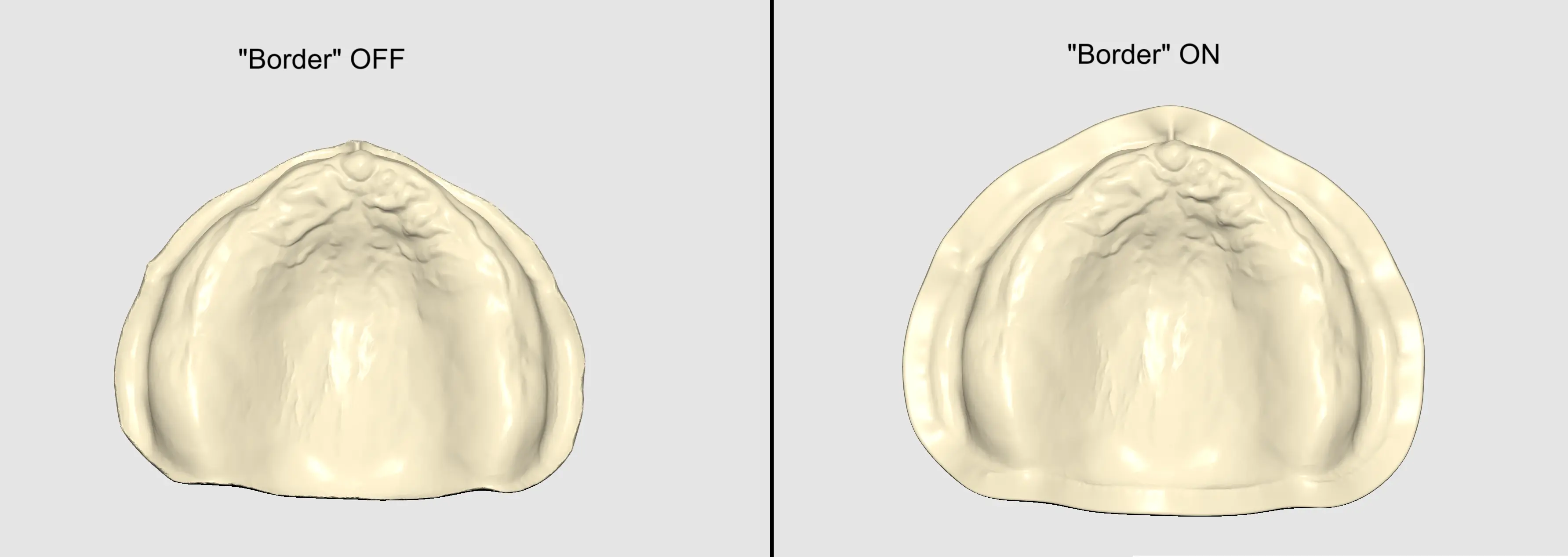

6. Lorsque vous travaillez avec des données de numérisation édentées, vous pouvez utiliser la fonction « Bord » pour épaissir le contour gingival à la jonction entre les données de numérisation et la base du modèle. Cela améliorera la stabilité de l'impression et l'application clinique des modèles imprimés.

7. Avant de passer au mode suivant, cliquez sur « Aperçu » pour visualiser et examiner tous les ajustements que vous avez effectués dans ce mode.

8. Cliquez sur Suivant lorsque vous avez terminé.

Création de die

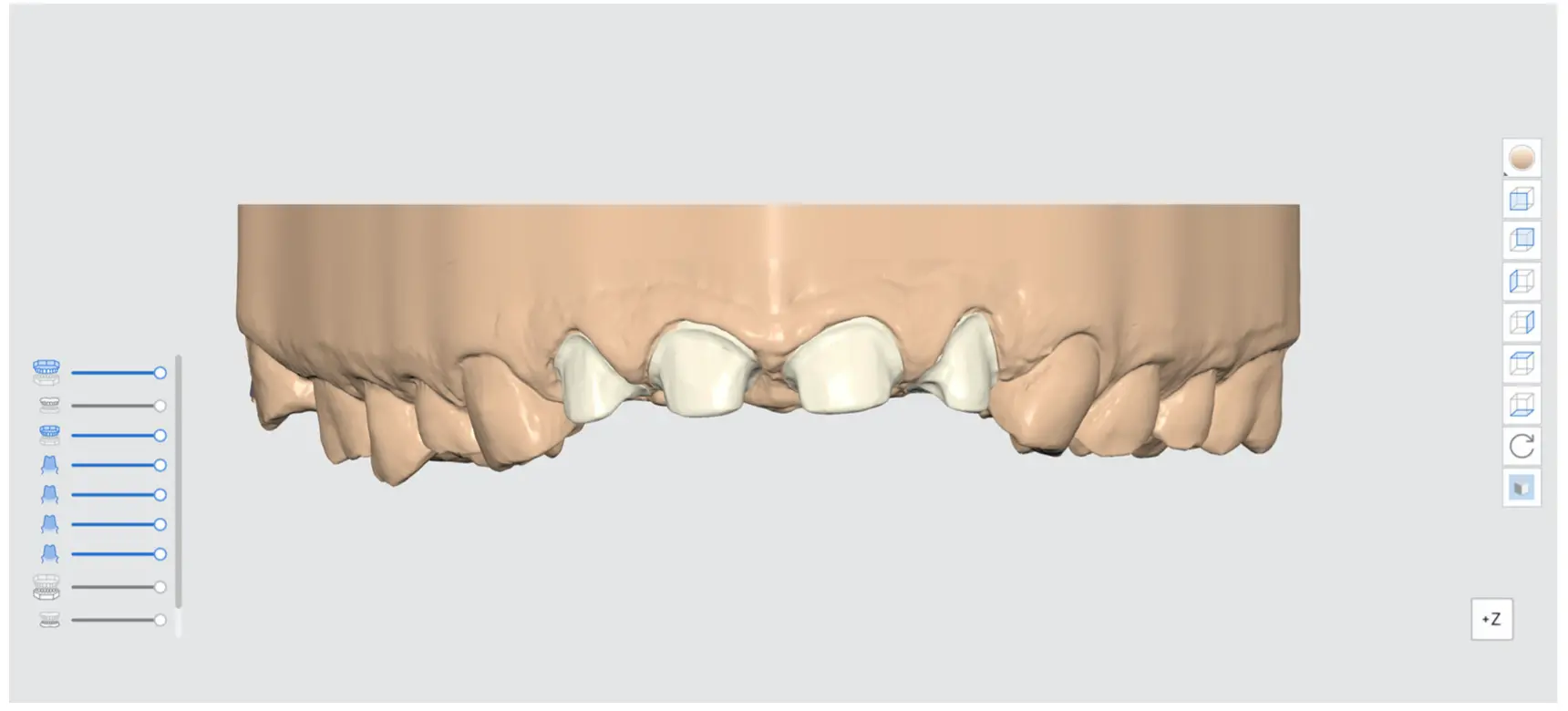

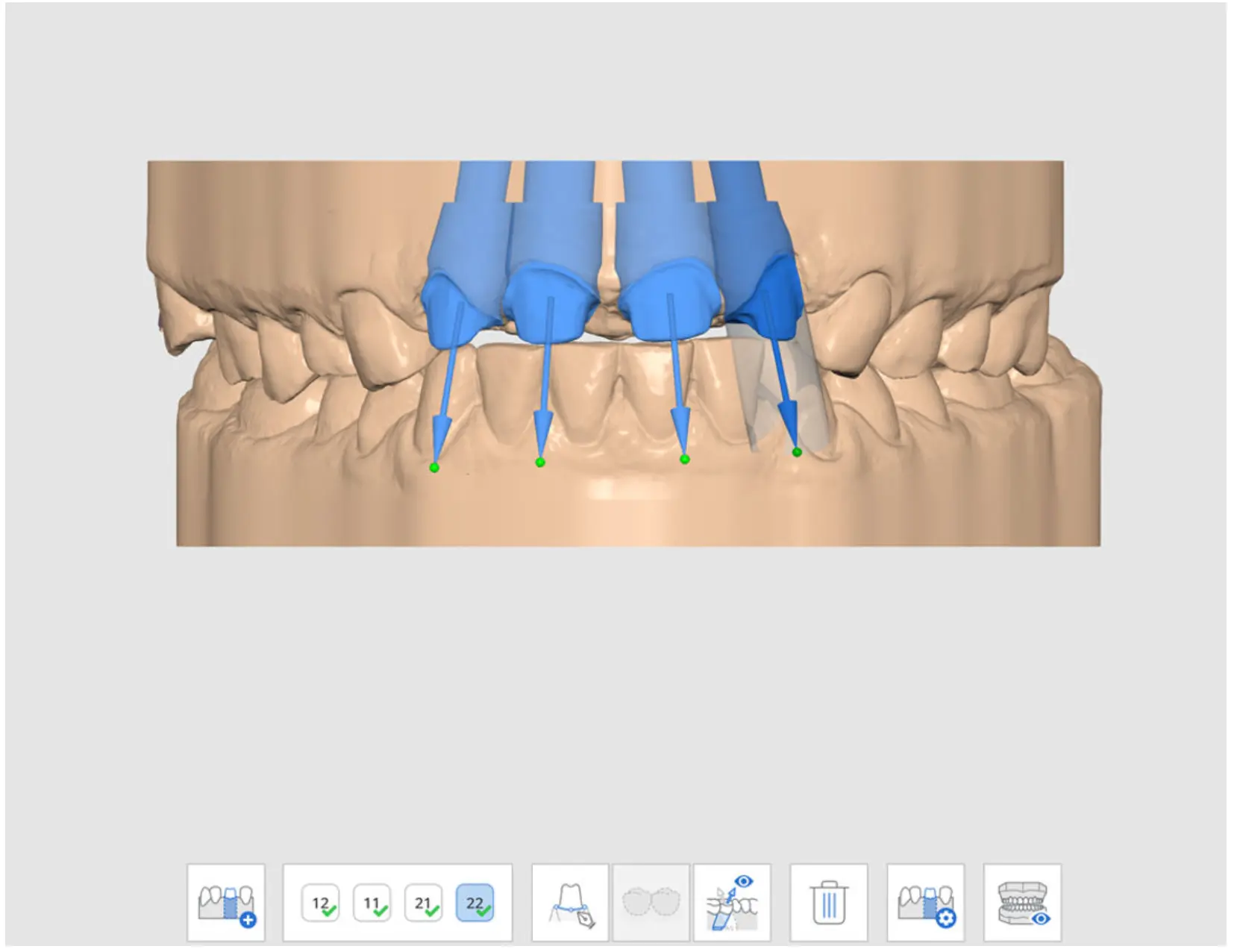

Dans Création de die, vous pouvez créer des dies individuelles qui sont détachables du modèle de base. Personnalisez facilement vos dies à l'aide des nombreux choix fournie, telles que l'écart de die, la hauteur de la broche, l'écart supplémentaire par rapport à la marge, etc.

Il existe également d'autres moyens de créer des dies, comme Dies découpées et Dies supplémentaires.

Si besoin, ajustez la zone en déplaçant le curseur Agrandir la sélection en bas de l'écran.

🔎Note

Il est à noter que cette étape est facultative.

🔎Note

Si vous activez les options « Biseauter “ et ” Créer des trous de drainage » dans l'étape de création de la base, elles seront automatiquement appliquées aux dies dans cette étape. Les dies que vous avez créés seront biseautés et auront des trous de drainage près de leur base.

Boîte à outils

1. Les informations du formulaire seront disponibles immédiatement si vous avez importé le cas depuis Medit Link. Si vous voulez créer des dies individuelles pour les dents adjacentes, cliquez sur "Ajouter die" pour ouvrir le Formulaire d'information.

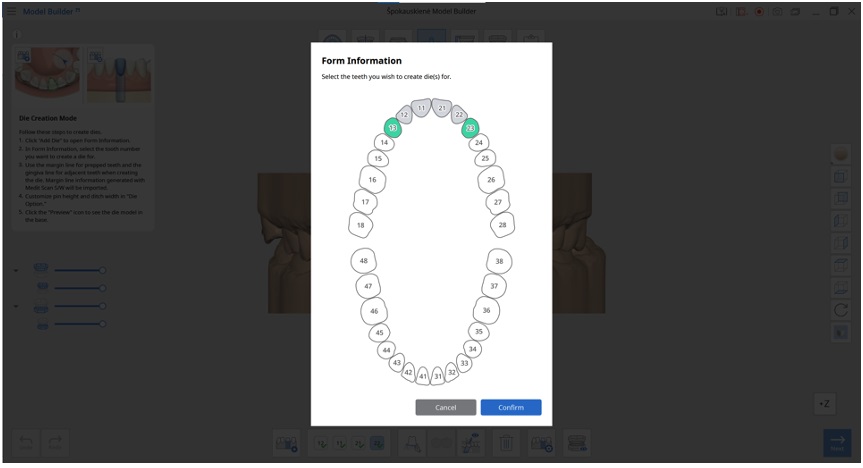

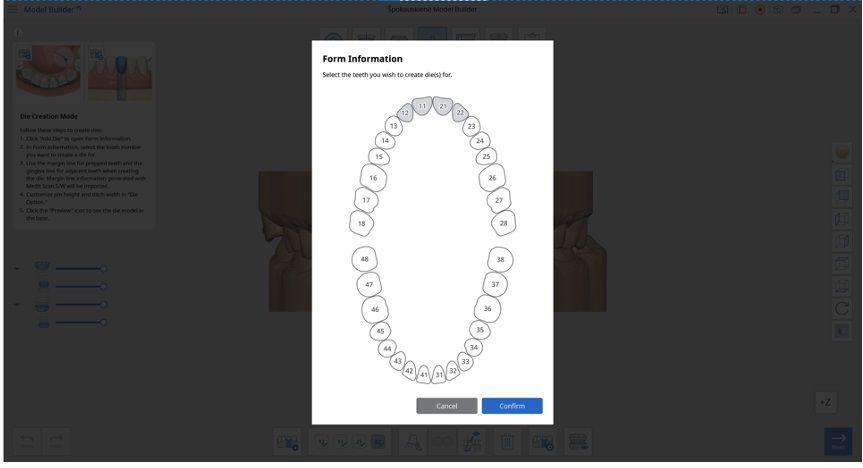

2. Dans Informations du formulaire, sélectionnez le numéro de la dent pour laquelle vous souhaitez créer un die.

3. Utilisez la ligne de marge pour les dents préparées et la ligne gingivale pour les dents adjacentes lors de la création de la die. Les informations relatives à la ligne de marge générées avec Medit Scan for Clinics/Labs seront importées.

Boîte à outils

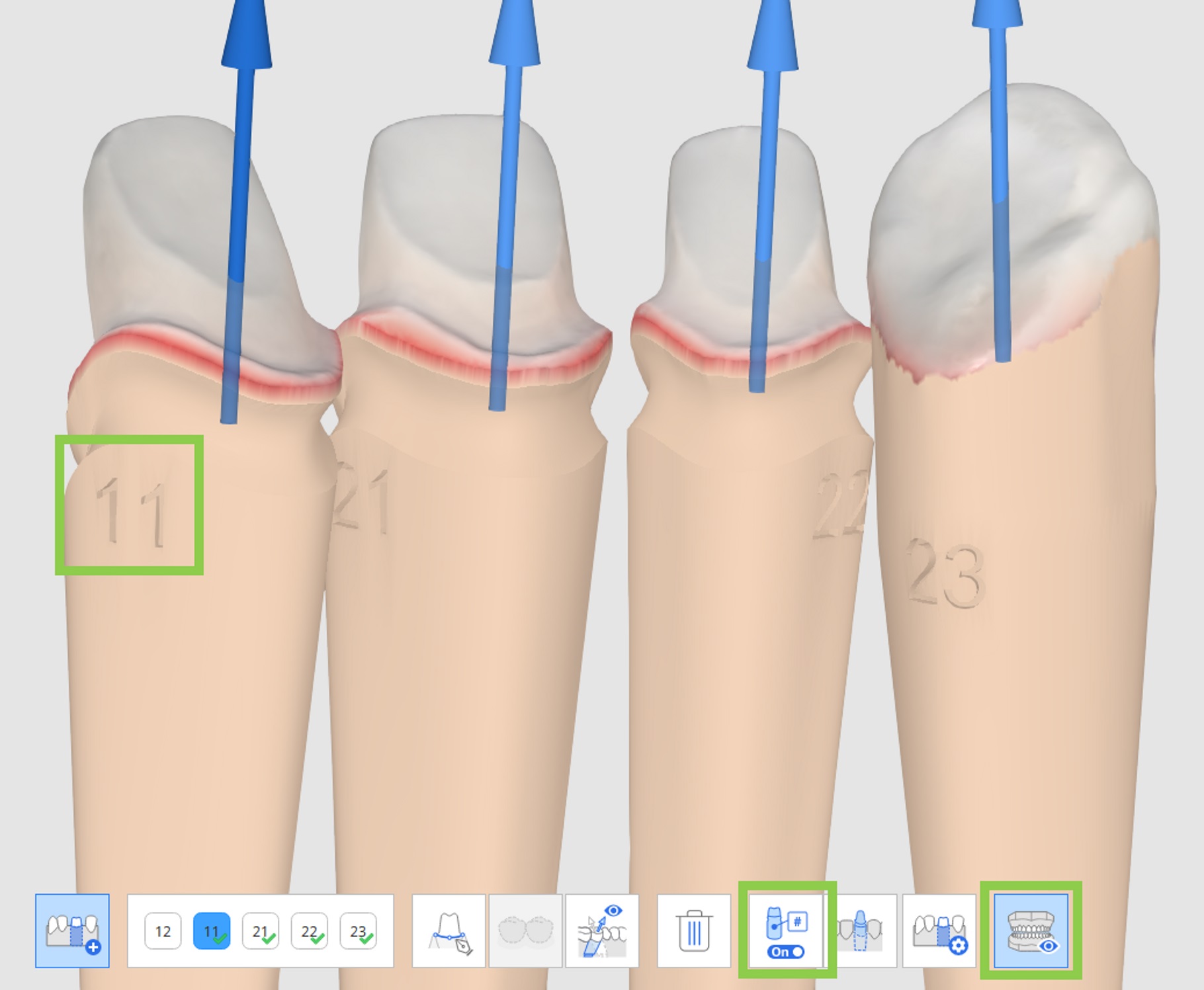

4. Graver les numéros de dents sur vos dies lorsque vous en créez plusieurs. Cliquez sur « Numérotation des dies » pour répertorier automatiquement les dies avec leur numéro de dent correspondant et vérifiez les résultats grâce à l'option de prévisualisation.

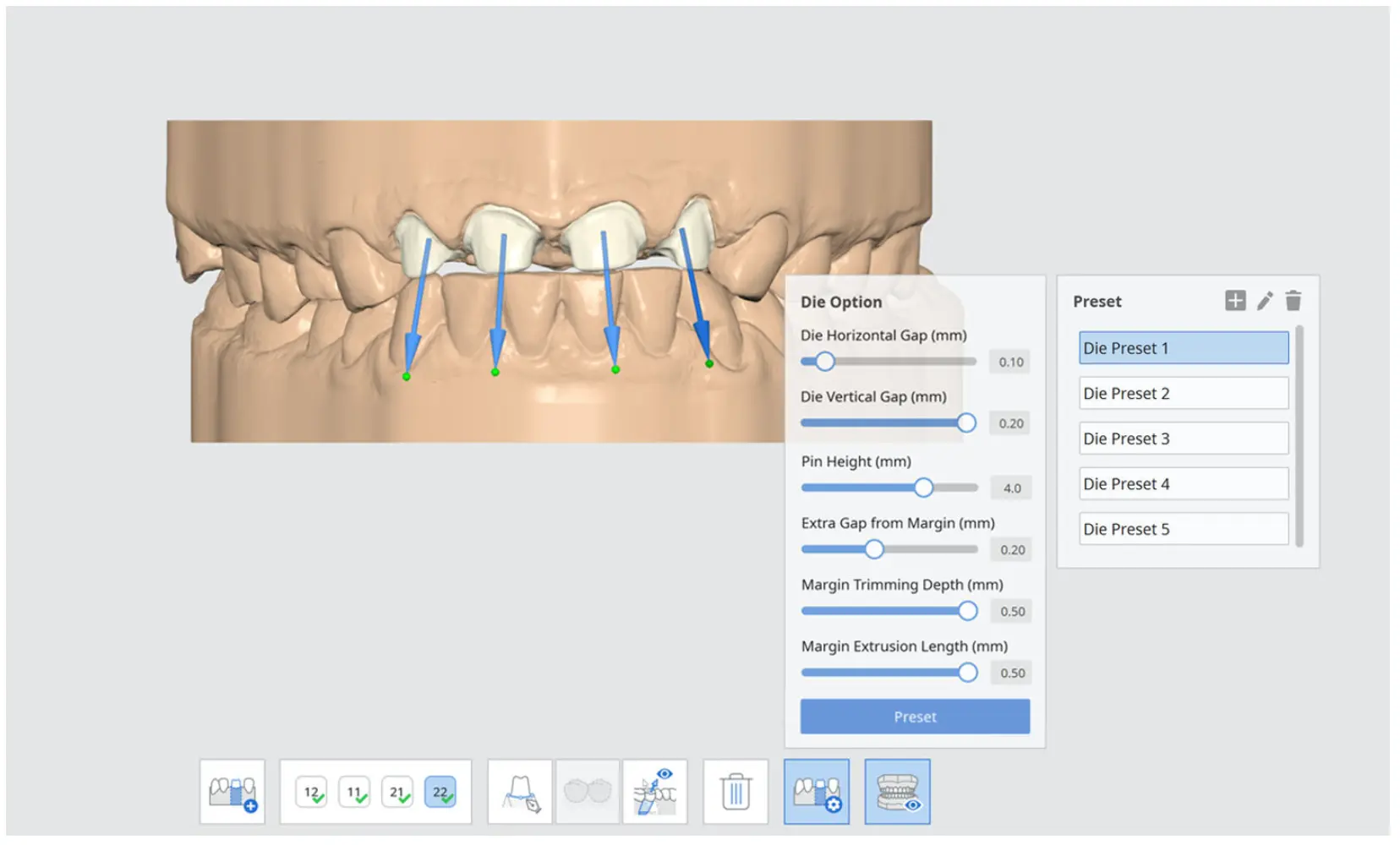

5. Personnalisez la die dans Option de die en utilisant les différents paramètres fournis.

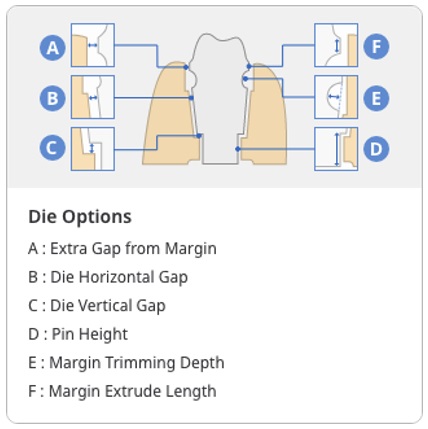

Options de die

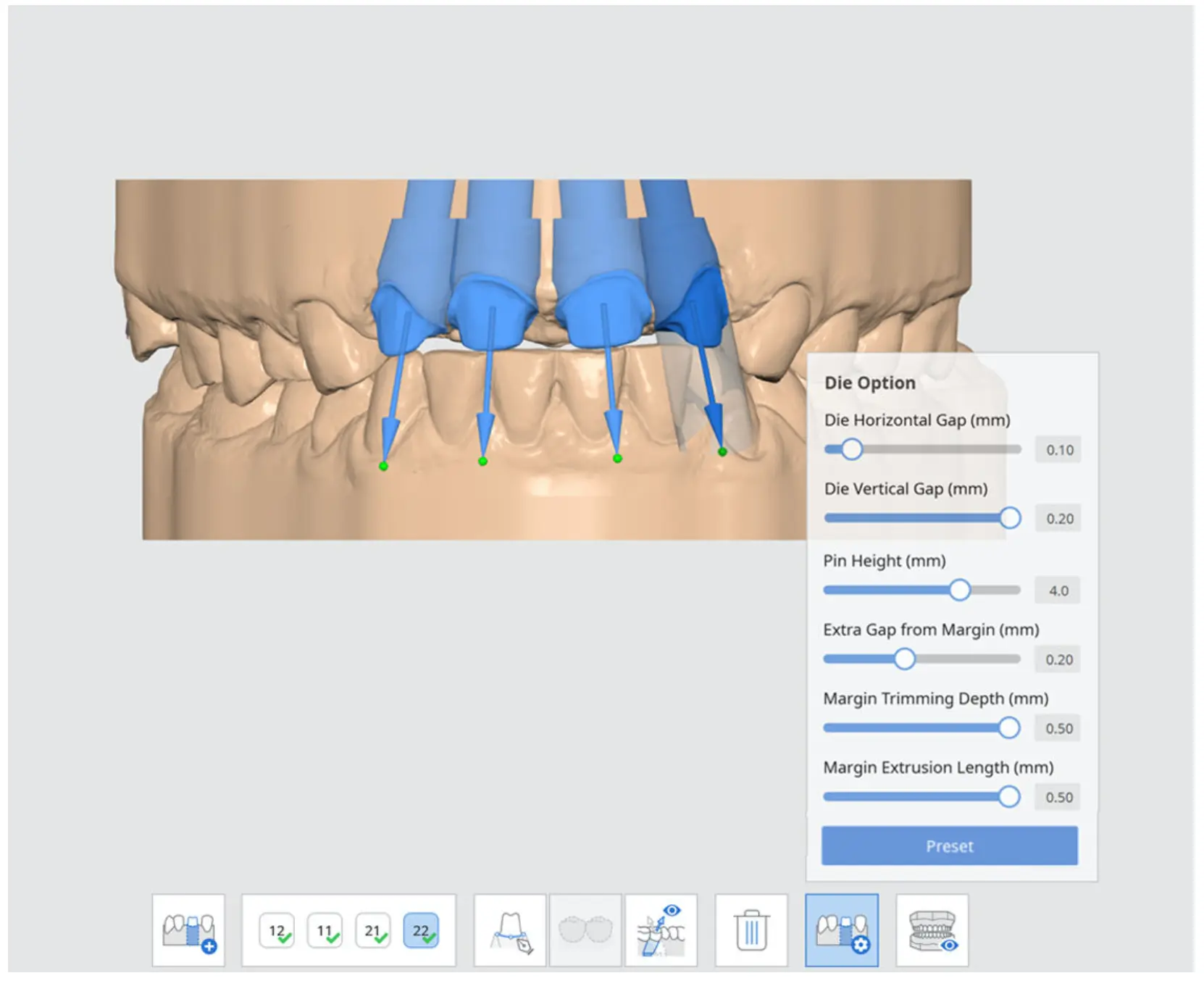

6. Cliquez sur l'icône Prévisualisation pour voir le modèle de die dans la base.

Création de dies : Ligne de marge

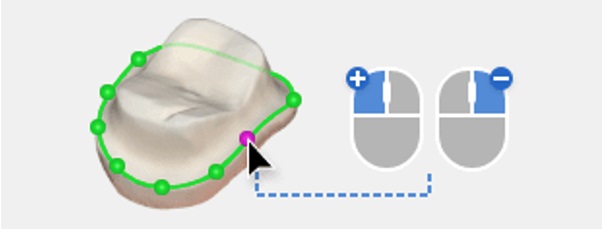

Utilisez la ligne de marge importée depuis Medit Scan for Clinics

1. Une fois que vous êtes dans « Création de dies », les dies seront créés automatiquement si vous avez déjà une ligne de marge pour les dents préparées dans Medit Scan for Clinics. La ligne de marge s'affiche immédiatement sur les données de scan.

2. Examinez la ligne de marge.

3. Ajoutez ou supprimez des points à l'aide de votre souris. Cliquez avec le bouton gauche pour ajouter des points, avec le bouton droit pour en supprimer.

4. Une fois terminé, cliquez sur « Suivant ». Vous verrez la restauration prête.

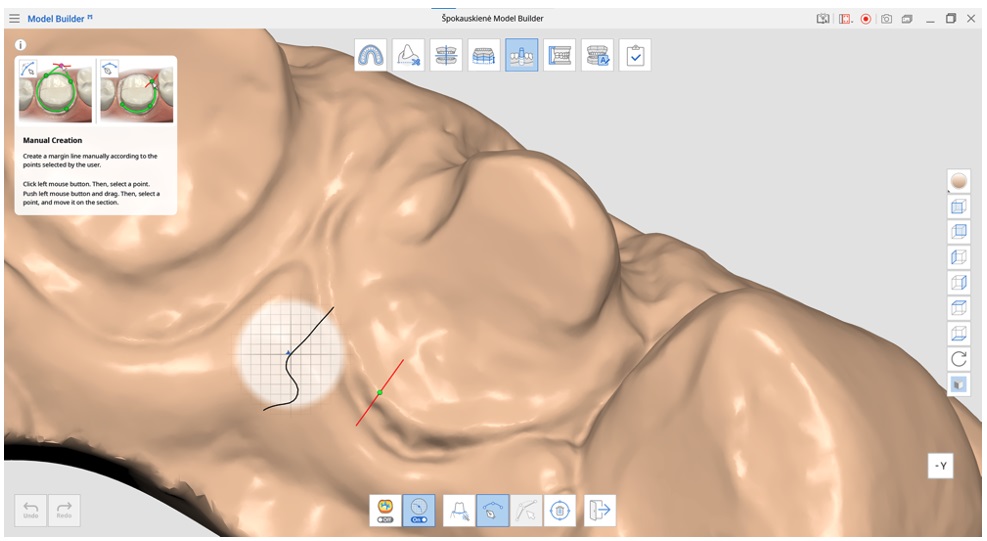

Créez une ligne de marge dans Medit Model Builder

Si vous n'avez pas créé de ligne de marge pour la dent préparée dans Medit Scan for Clinics, vous pouvez la dessiner manuellement dans Medit Model Builder.

1. À l'étape Création du dies, cliquez sur « Ligne de marge » en bas de l'écran.

2. Vous pouvez alors choisir entre Création auto ou Création manuelle.

3. Vous pouvez modifier ou supprimer la ligne de marge.

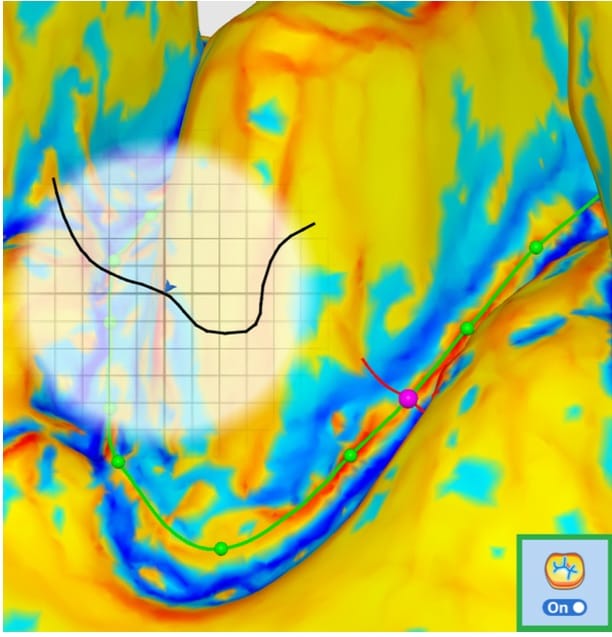

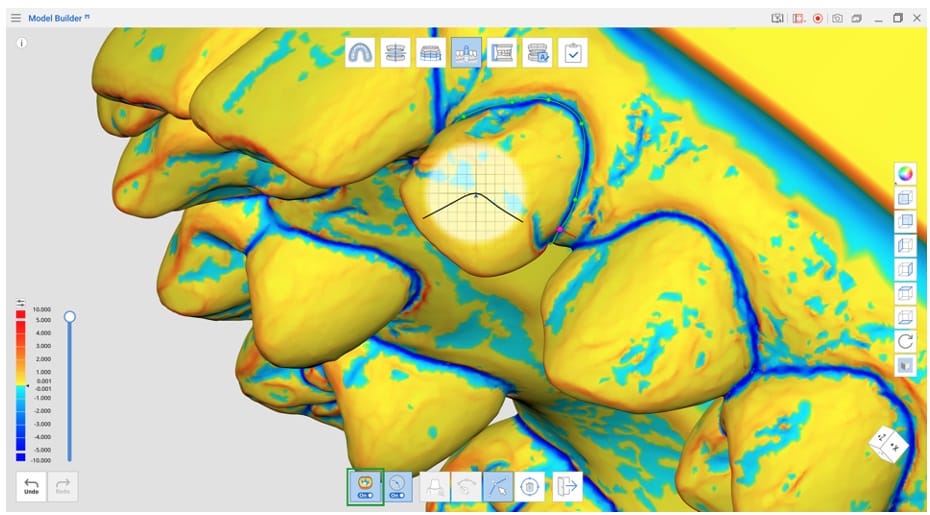

Voir courbure

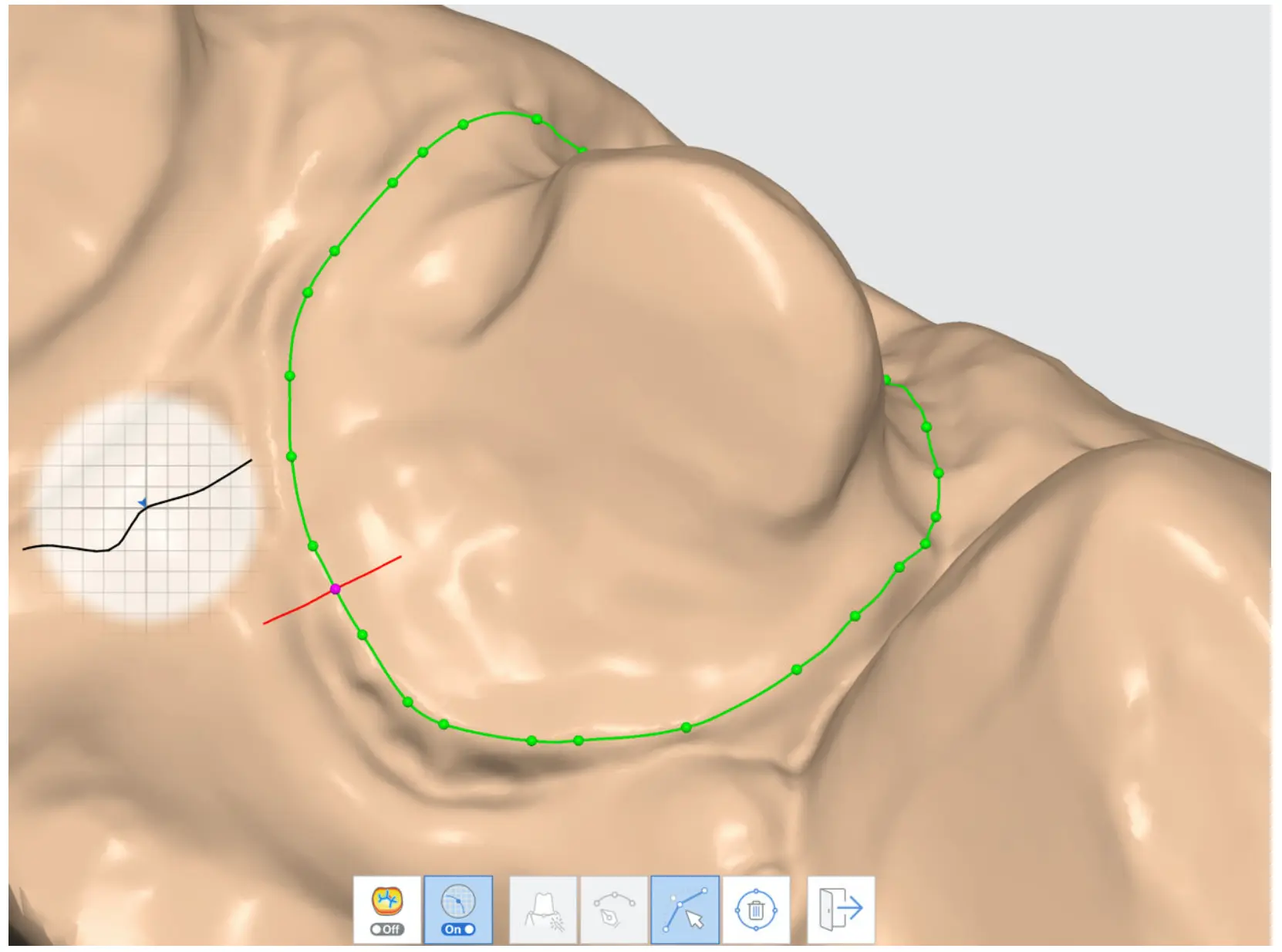

Sélectionnez la zone pour spécifier la ligne de marge. Vérifiez ensuite la courbure en activant la fonction en bas de l'écran. La courbure de la surface des données de numérisation est affichée en différentes couleurs.

Si la couleur est plus rouge, elle est plus gaufrée et si la couleur est plus bleue, elle est plus gravée. Vous pouvez utiliser le curseur de l'intervalle d'expression de la couleur pour ajuster le rayon de la couleur.

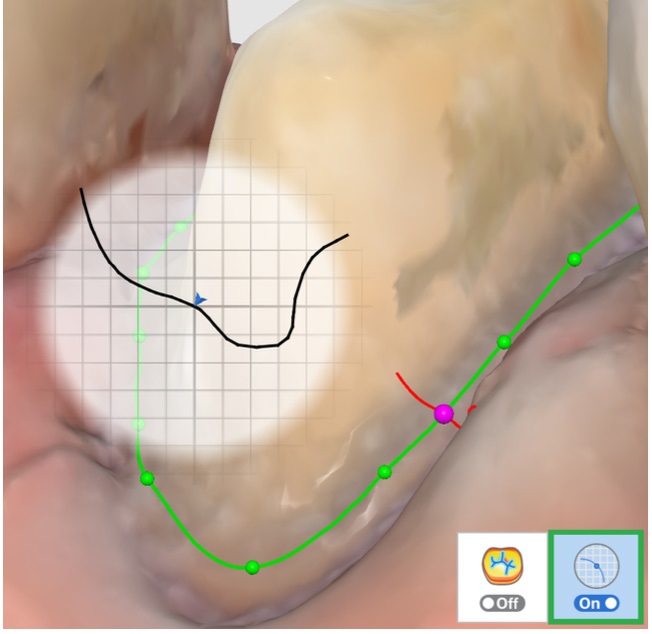

Vue en coupe

Lors de la création ou de la modification de la ligne de marge, cette fonction vous montre l'affichage en coupe transversale en fonction de l'emplacement de votre souris ; cette fonction peut être activée ou désactivée. Cela permet d'éviter que des zones ne soient masquées lors d'un zoom rapproché et de vérifier plus attentivement la marge agrandie.

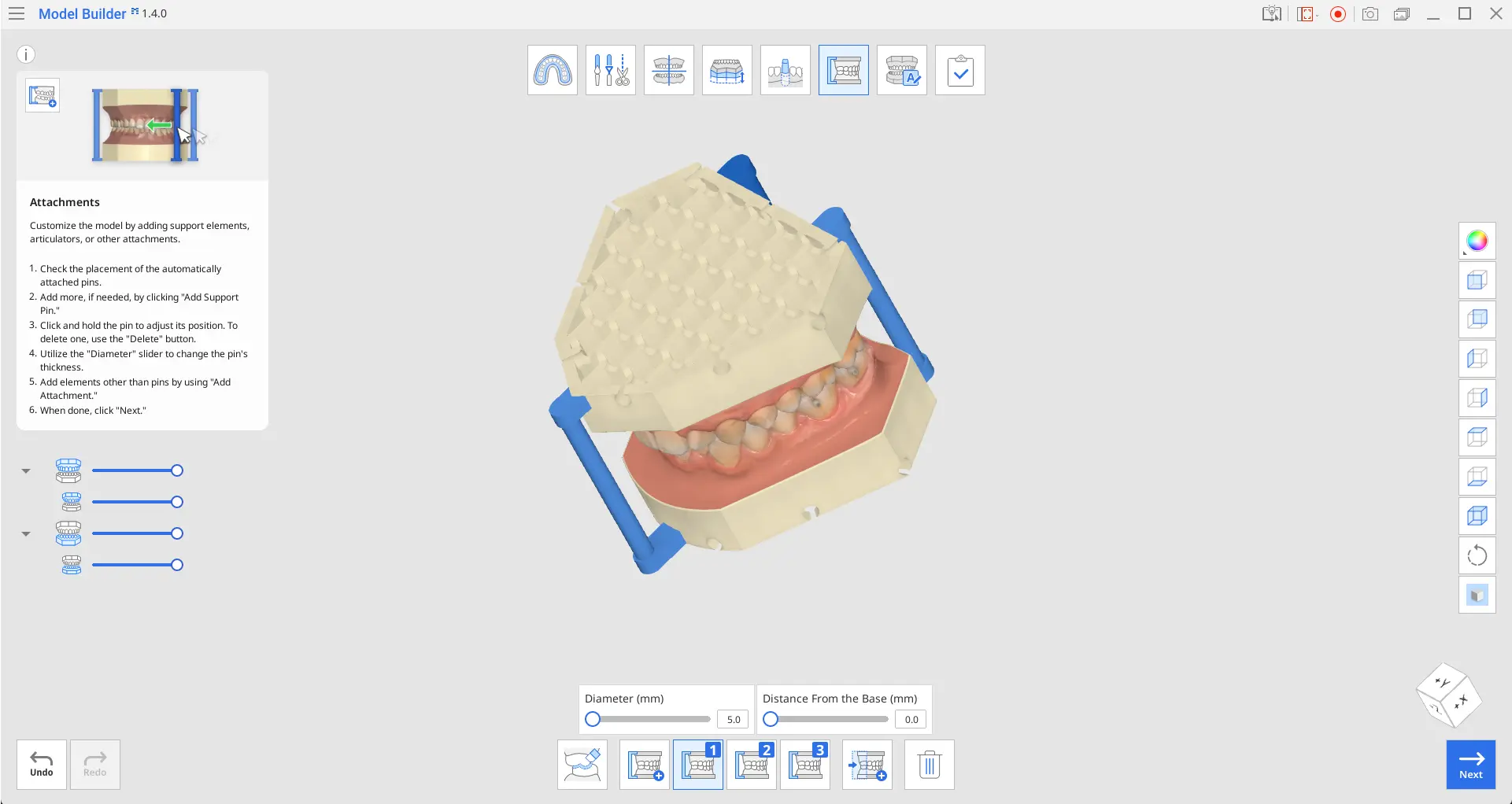

Attachements

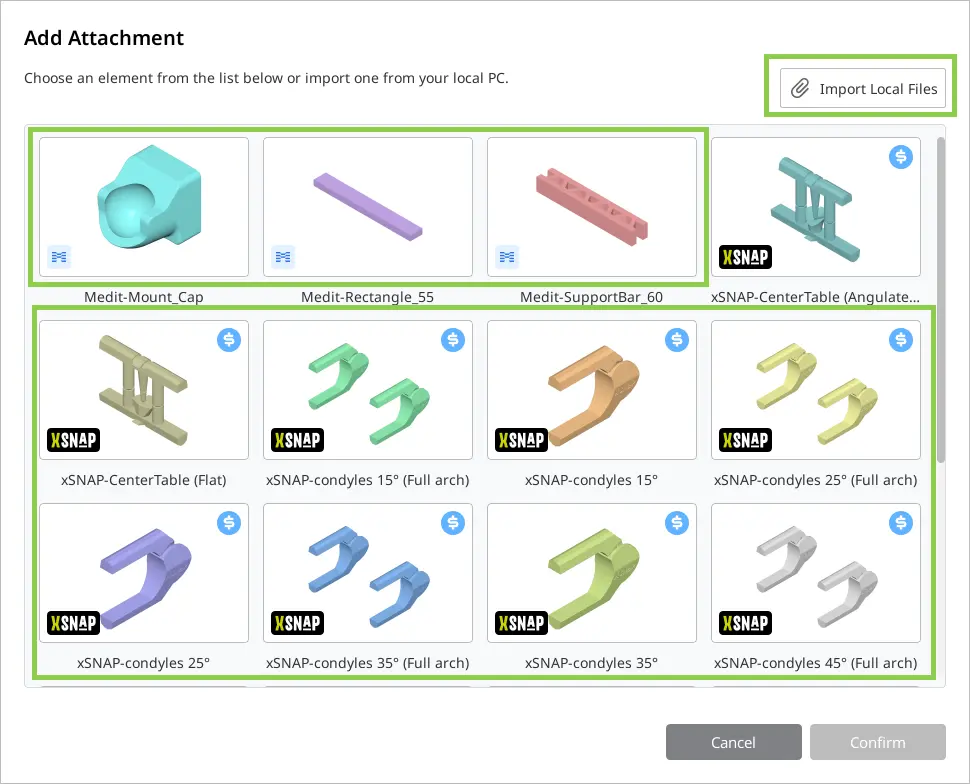

Au cours de cette étape, les utilisateurs peuvent ajouter des éléments de support ou d'autres attachements à la base du modèle afin de personnaliser la conception et la fonctionnalité du modèle dentaire.

🔎Note

Il est à noter que cette étape est facultative.

🔎Note

Cette étape n'est disponible que lorsque les données des deux arcades ont été importées.

Boîte à outils

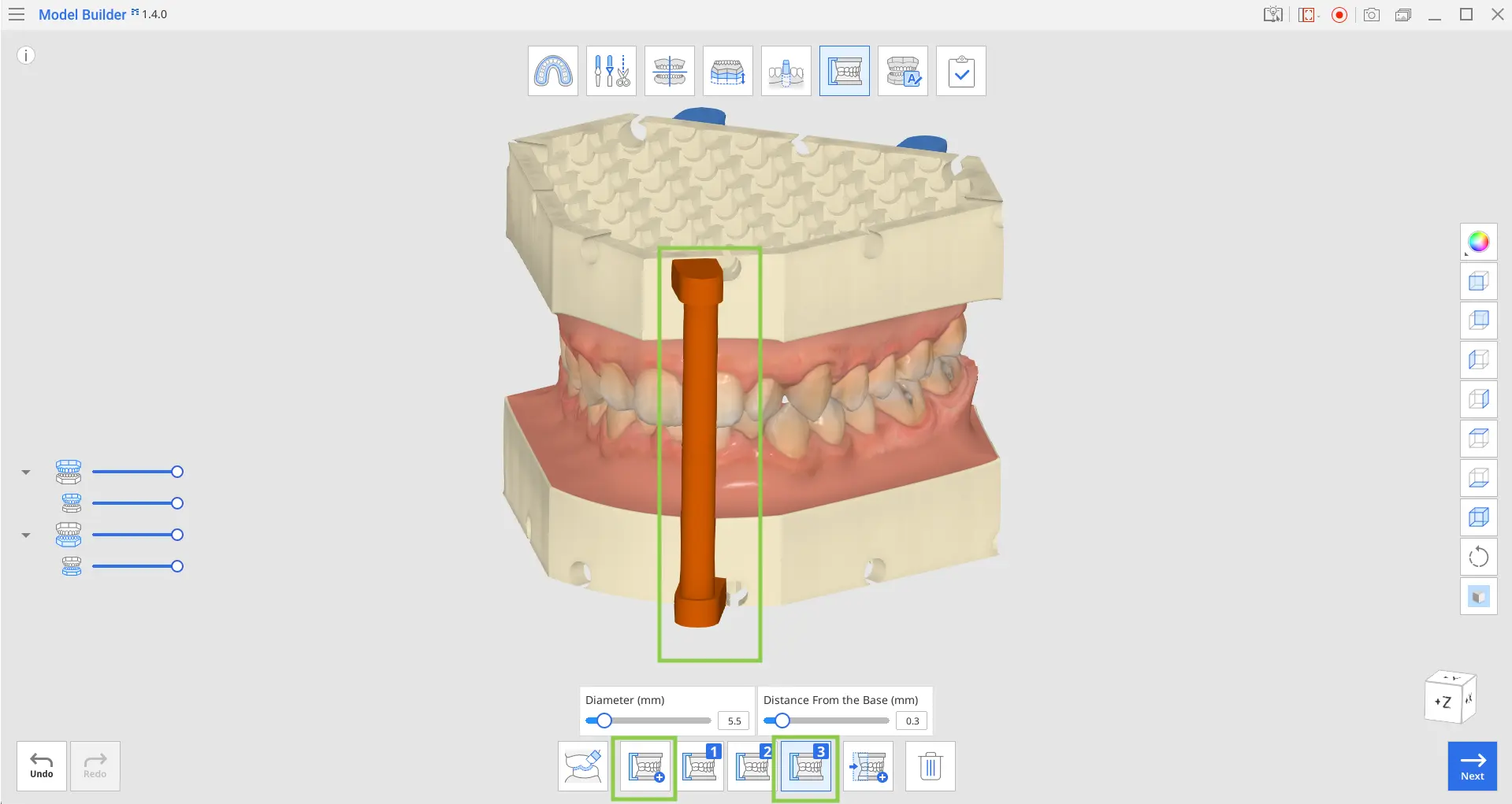

1. Vérifiez l'emplacement des broches fixées automatiquement.

2. Utilisez « Ajouter une broche de support » pour ajouter d'autres broches si nécessaire. Il est possible d'en ajouter 5 au maximum. Si l'une des broches est affichée en orange, son emplacement n'est pas optimal ou coïncide avec les trous de drainage. Ajustez l'emplacement de la broche en la faisant glisser jusqu'à ce qu'elle devienne bleue.

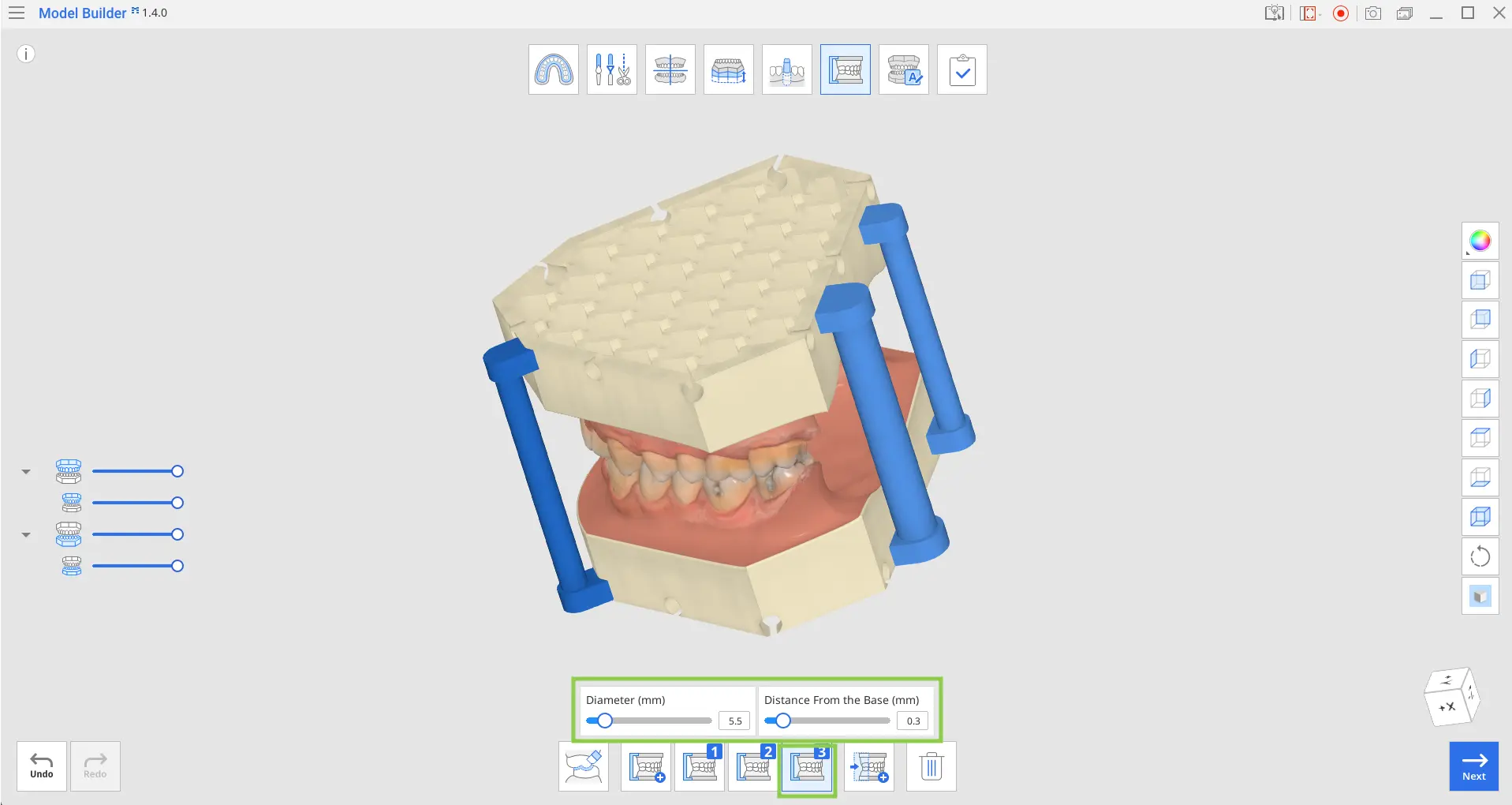

3. Vous pouvez également modifier individuellement l'épaisseur et la position de chaque broche. Cliquez sur le bouton de gestion de la broche pour ajuster les curseurs « Diamètre » et « Distance depuis la base ».

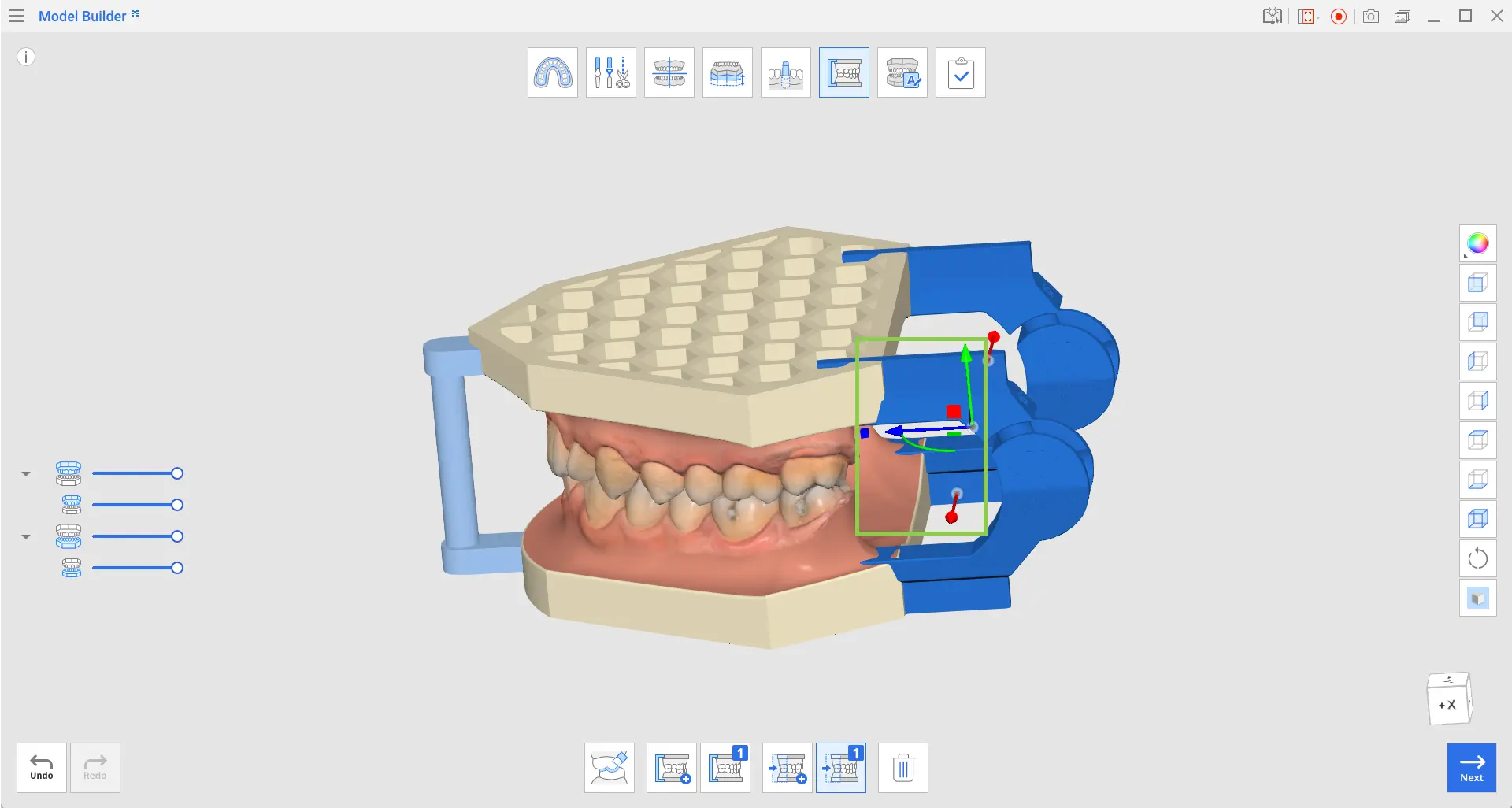

6. Les attachements sont dotés d'un manipulateur 3D qui vous permet de mettre l'élément à l'échelle, de le déplacer ou de le faire pivoter.

7. Pour supprimer un attachement, assurez-vous que le bouton de gestion correspondant à l'attachement (ou à l'élément lui-même) est sélectionné et cliquez sur « Supprimer ».

8. Cliquez sur Suivant lorsque vous avez terminé.

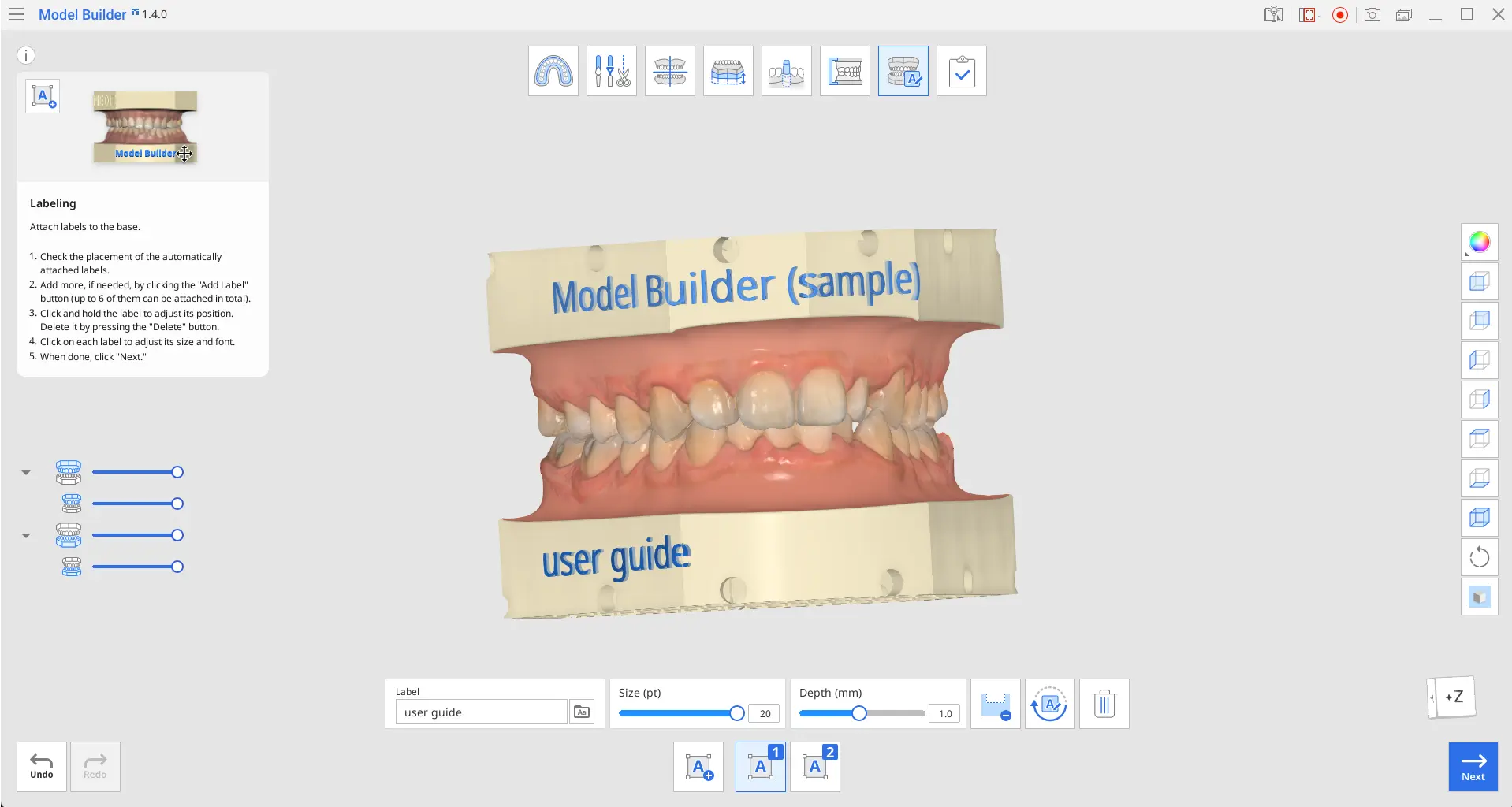

Étiquetage

L'étape Étiquetage permet aux utilisateurs d'ajouter et de gérer des étiquettes sur la base du modèle. Les deux premières étiquettes sont automatiquement créées dès l'entrée en mode.

Boîte à outils

	Ajouter une étiquette	Ajoutez une étiquette à la base.
	Gérer l'étiquette #1	Gérer l'étiquette #1.
	Gérer l'étiquette #2	Gérer l'étiquette #2.
	Étiquette	Saisissez le texte à insérer sur l'étiquette. ℹ️ Note Vous pouvez modifier le texte d'étiquette par défaut dans les paramètres du programme.
	Police	Choisissez une police pour l'étiquette de la liste.
	Taille	Définissez les dimensions des étiquettes.
	Gaufrage/Gravure (Gravure)	Étiquetez le modèle par gravure.
	Gaufrage/Gravure (Gaufrage)	Étiquetez le modèle par gaufrage.
	Faire pivoter à 180°	Pivoter l'étiquette sélectionnée à 180°.
	Supprimer	Supprimer l'étiquette actuelle.

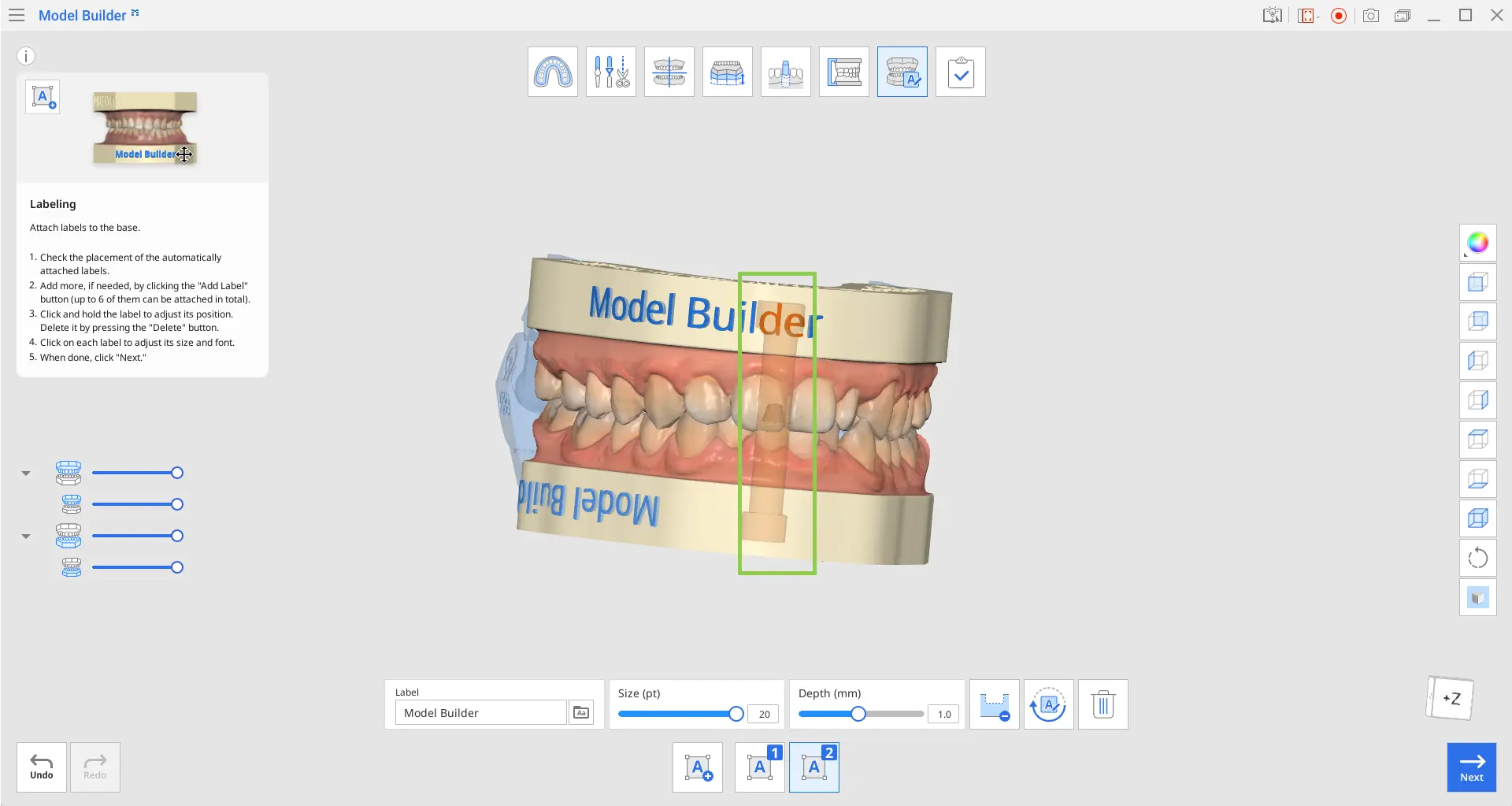

1. Vérifiez l'emplacement des étiquettes attachées automatiquement. Si l'étiquette et l'articulateur se superposent, ils seront affichés en orange. Déplacez le texte ou revenez à l'étape Attachements pour ajuster la position des articulateurs.

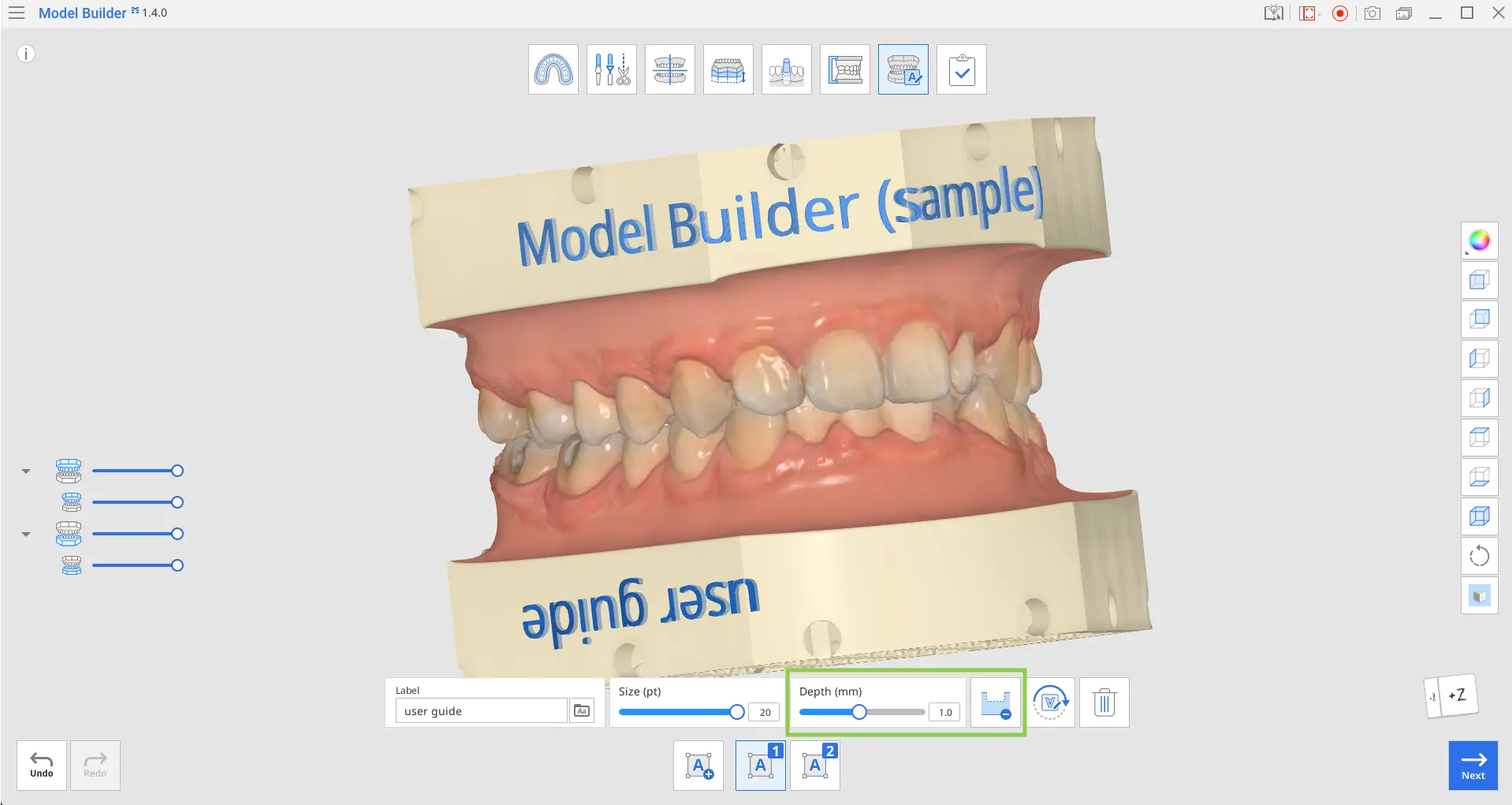

• Ajoutez des étiquettes au modèle par gaufrage ou gravure. Vous pouvez ajuster le curseur « Profondeur » ou saisir une valeur spécifique pour chaque étiquette.


2. Ajoutez d'autres étiquettes si nécessaire en cliquant sur le bouton « Ajouter une étiquette ». Il est possible d'en créer 6 au maximum.

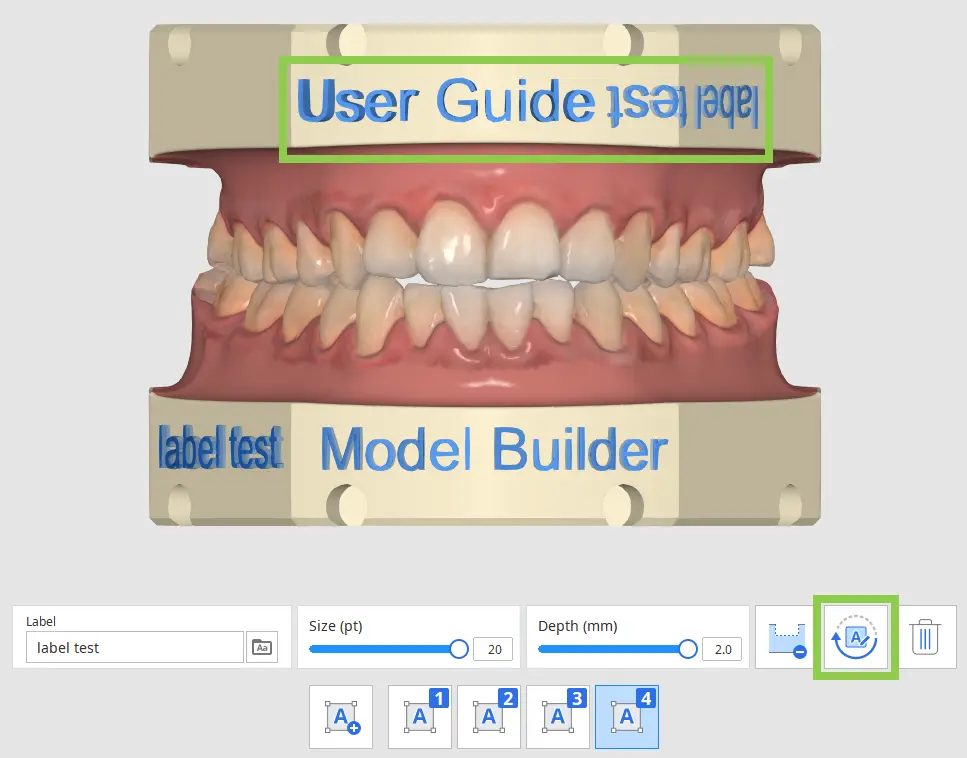

• Vous pouvez faire pivoter l'une des étiquettes créées en cliquant dessus, puis en utilisant la fonction Faire pivoter à 180°.


3. Cliquez, maintenez et faites glisser chaque étiquette pour ajuster sa position. Pour en supprimer, cliquez sur l'étiquette puis sur l'icône « Supprimer ».

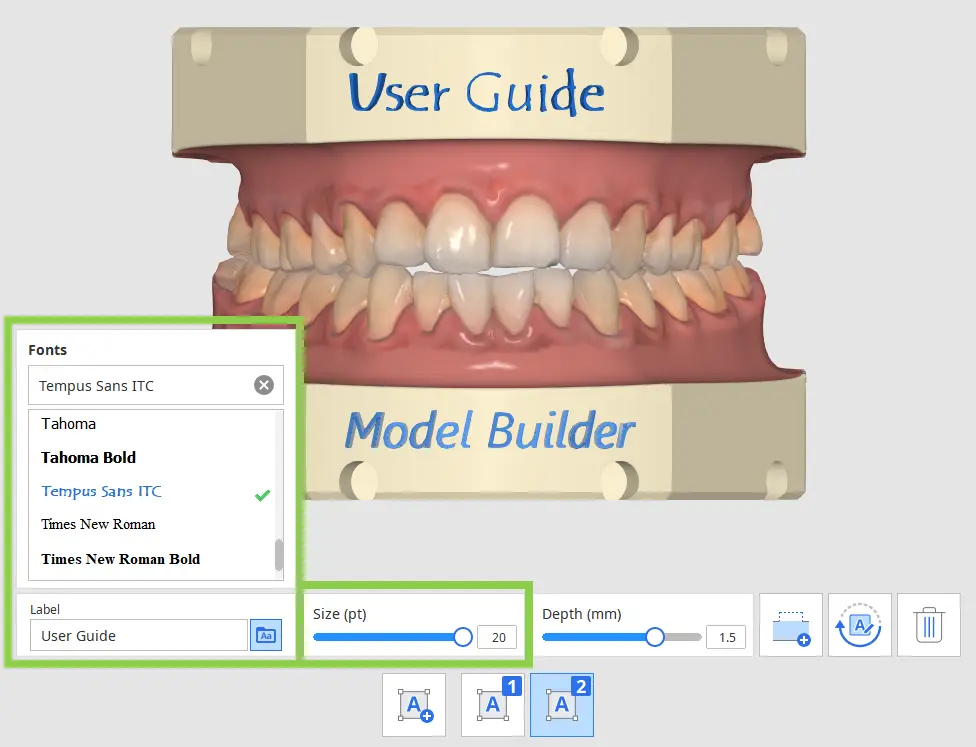

4. La taille et la police du texte de chaque étiquette peuvent être modifiées individuellement.

5. Cliquez sur « Suivant » dans le coin inférieur droit lorsque vous avez terminé.
