📖 Visualiseur de fichiers

Le visualiseur de fichiers regroupe et affiche diverses données, y compris les données acquises à partir de programmes liés à Medit Link et les données jointes par les utilisateurs.

Il fournit des fonctions de gestion de base telles que l'affichage/le masquage des données, le réglage de l'opacité et la suppression des données.

Il prend en charge les aperçus de fichiers dans les formats suivants :

• Données 3D : STL, OBJ, PLY
• Images 2D : PNG, JPG, JPEG, BMP, GIF, TIF, TIFF
• Fichiers vidéo : MKV, MP4, AVI, WMV

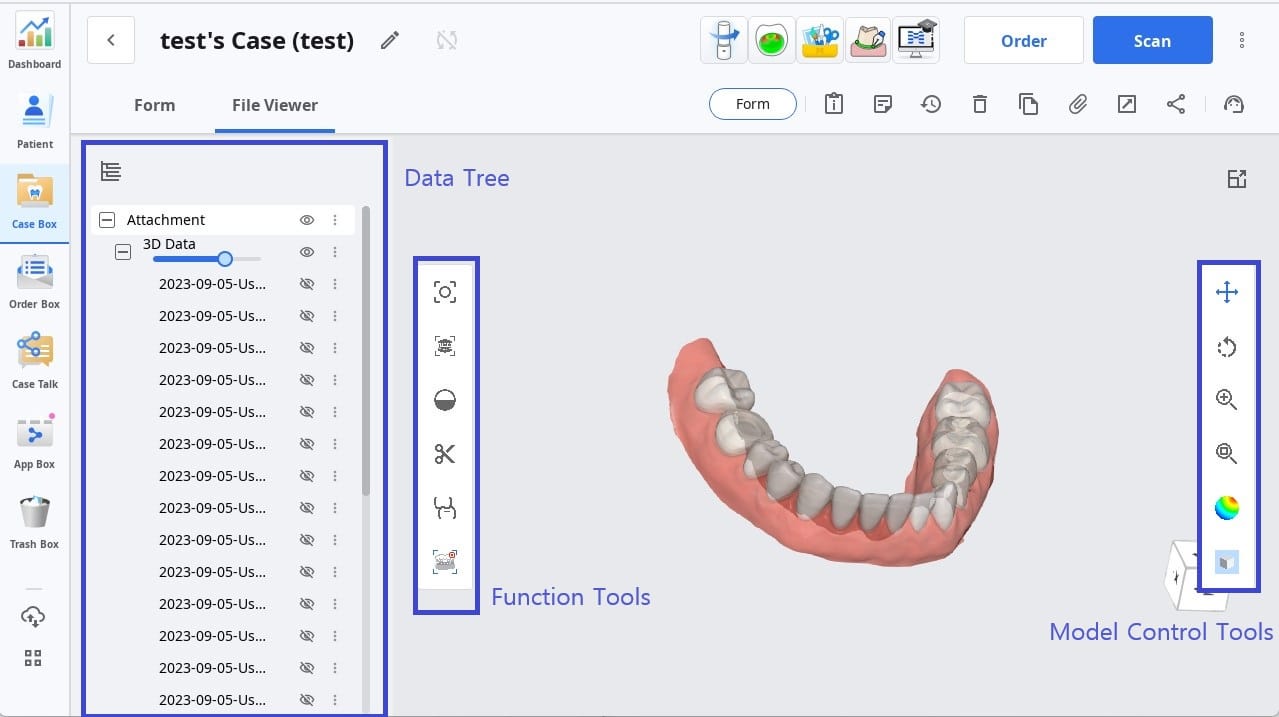

Arborescence des données

Vous pouvez regrouper et afficher toutes les données du cas dans l'arborescence des données. Vous pouvez également afficher/masquer des données, régler la transparence et supprimer des données de l'arborescence des données.

	Afficher / Masquer	Vous pouvez afficher ou masquer les données.
	Opacité	La barre de défilement apparaît lorsque vous cliquez sur l'une des données de l'arborescence de données. Vous pouvez régler l'opacité des données affichées en déplaçant la barre de défilement.
	Plus	Cliquez sur l'icône Plus pour afficher les fonctionnalités supplémentaires disponibles. Afficher ceci uniquement : Masquer toutes les autres données mais afficher uniquement les données correspondantes. Masquer : Masquer les données. Dupliquer : Copiez les données et ajoutez-les au groupe de pièces jointes. Exporter : Exportez les fichiers sélectionnés. Renommer : modifier le nom des données. Supprimer : Supprimez les données.

Outils de contrôle du modèle

Contrôle du modèle 3D

	Panoramique		Déplacer le modèle.
	Pivoter		Pivoter le modèle.
	Zoom avant/arrière		Zoom avant et arrière sur le modèle.
	Ajustement du zoom		Positionne le modèle au centre de l'écran.

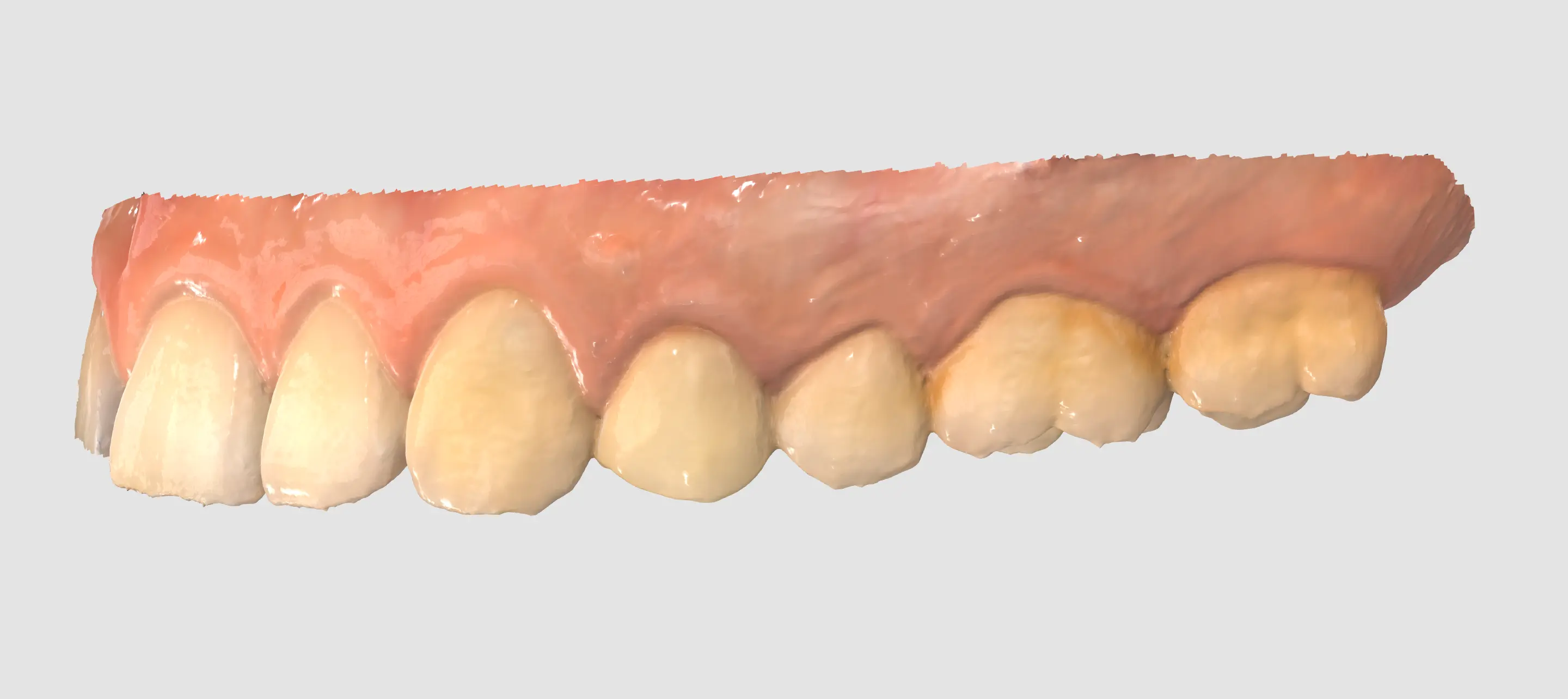

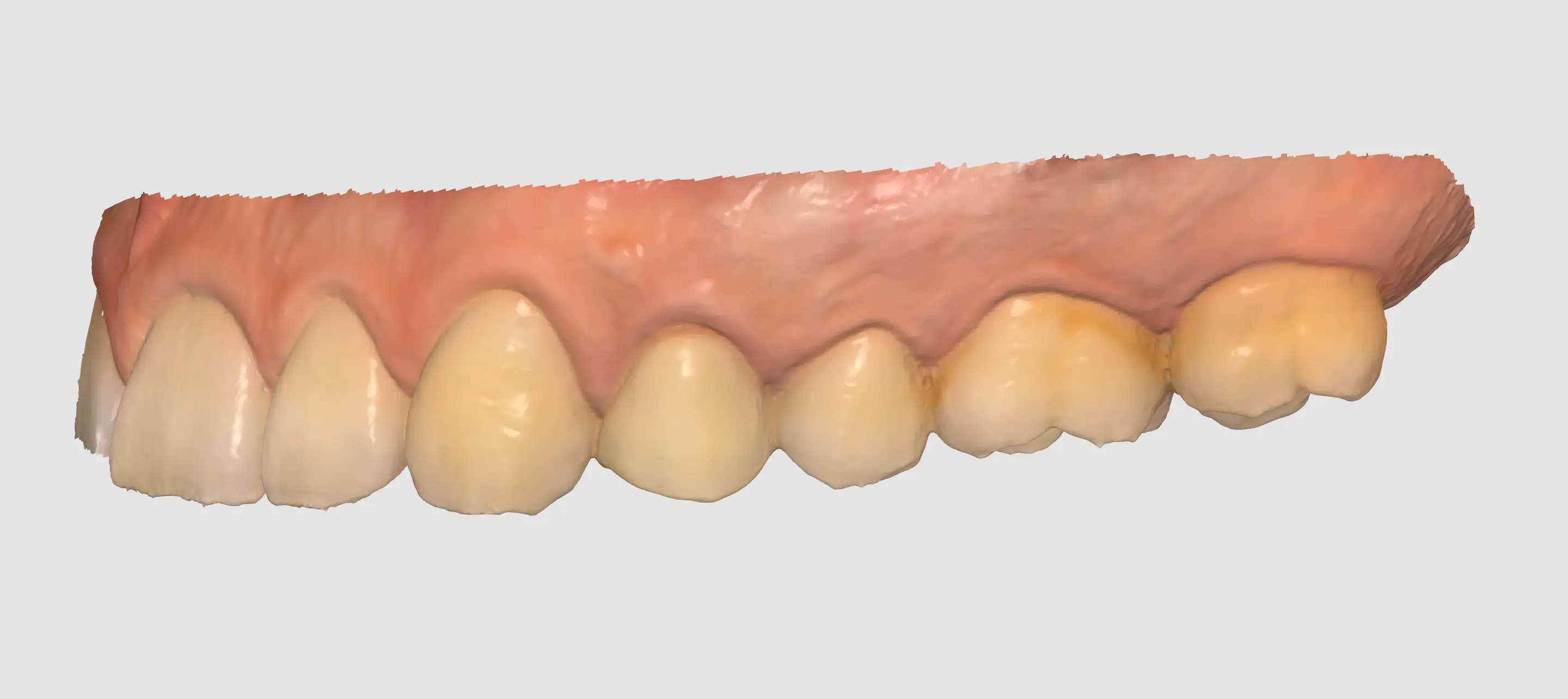

	Mode d'affichage des données	Brillant	Visualisez les données en couleur avec un rendu brillant (rendu PBR).
		Mat	Visualisez les données en couleur avec un rendu mat (rendu Phong).

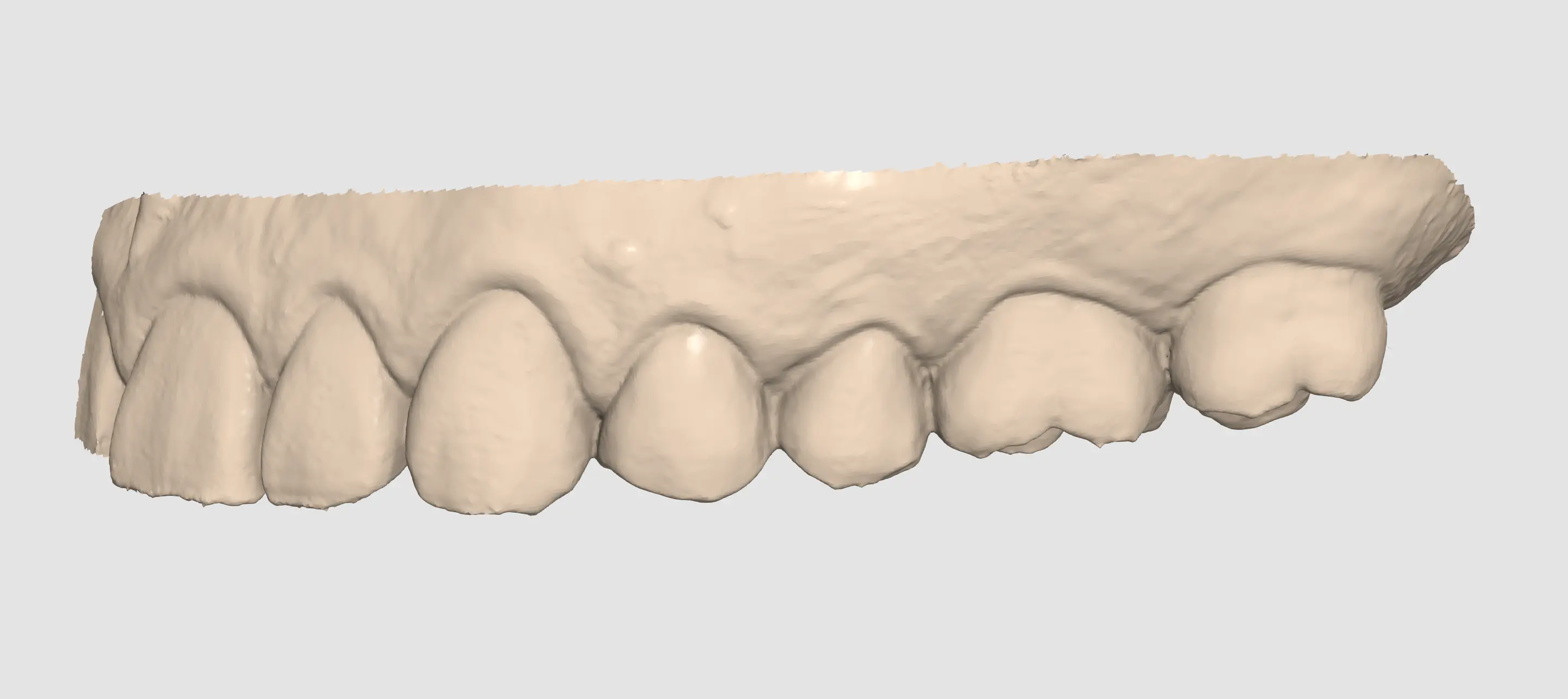

		Monochrome	Voir les données en une seule couleur.
	Paramètres de grille (mm)	Grille activée	Affiche la grille en arrière-plan.
		Grille désactivée	Masque la grille.
		Superposition activée	Superpose la grille au modèle.

Contrôle des images 2D

	Image suivante/précédente	Permet de naviguer entre les images.
	Modifier	Permet de modifier l'image.
	Pincer/coller la fenêtre	Vous pouvez détacher la fenêtre d'image et l'ajuster à la position souhaitée. Vous pouvez redimensionner la fenêtre. Lorsque la fenêtre est restaurée à son emplacement d'origine, elle reprend sa taille par défaut.

Outils de fonction

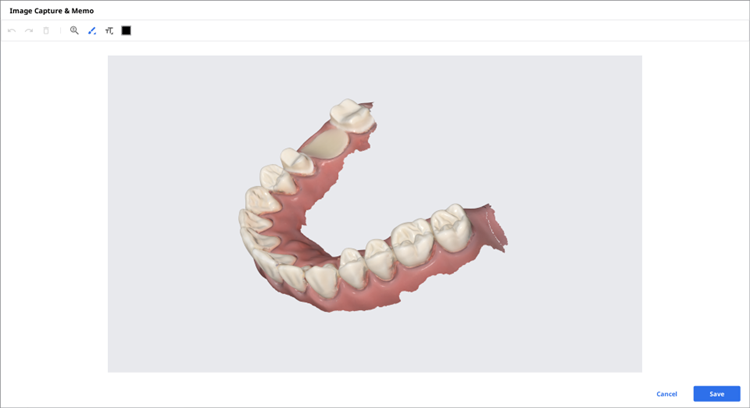

Capture d'image et notes

Capturez l'écran actuel sous forme d'image 2D, dessinez dessus ou ajoutez des notes.

Vous pouvez l'enregistrer sous forme de fichier avec vos notes et l'envoyer comme référence.

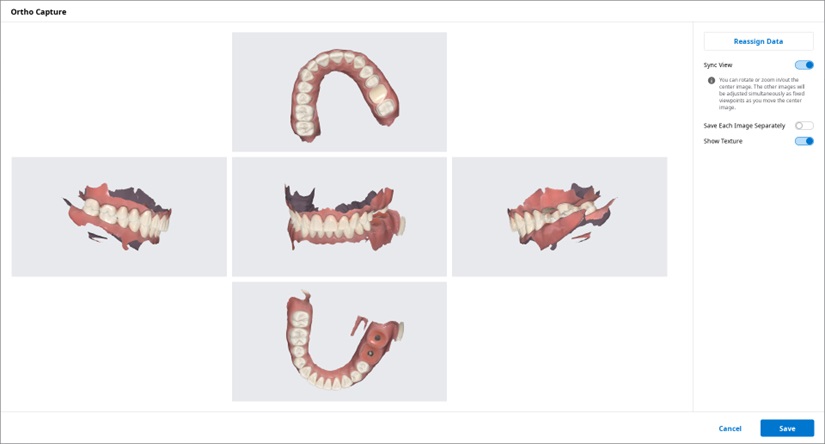

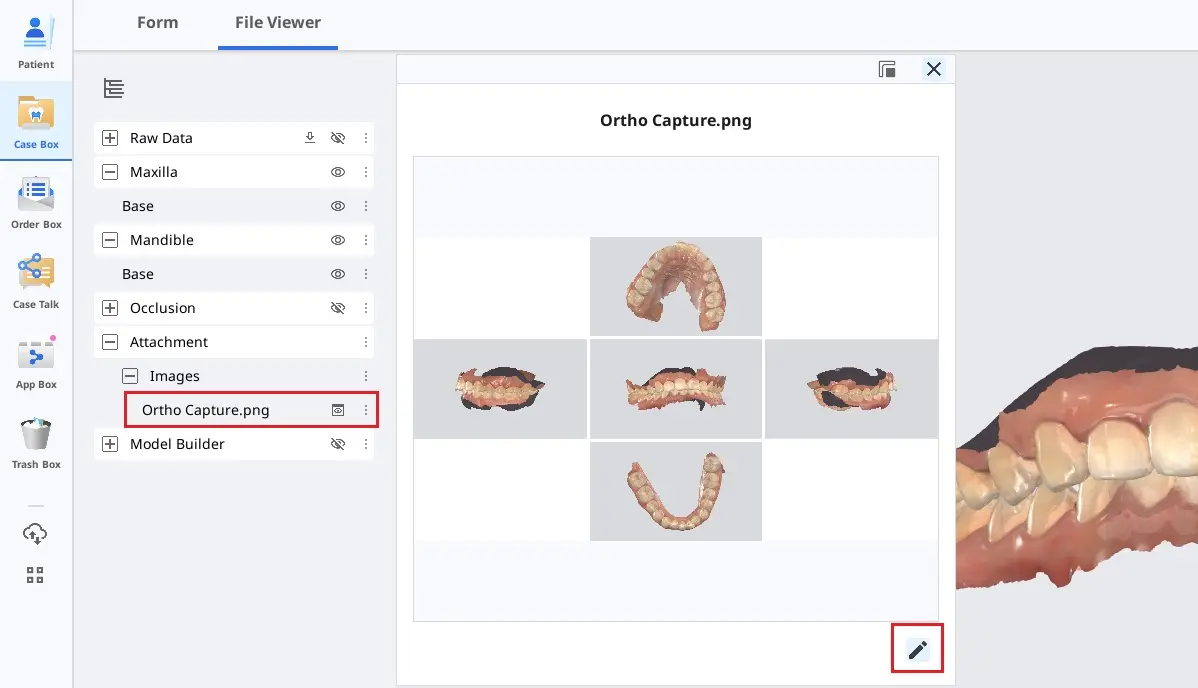

Capture ortho

Capture les images dans la direction de visualisation actuelle et en haut/bas/gauche/droite à partir de la direction de visualisation actuelle.

Vue synchrone	Lorsqu'elle est activée, vous pouvez faire pivoter l'image centrale ou effectuer un zoom avant/arrière. Les autres images seront ajustées simultanément en tant que points de vue fixes lorsque vous déplacerez l'image centrale. Lorsqu'elle est désactivée, vous pouvez effectuer un panoramique, pivoter ou zoomer avant/arrière sur toutes les images individuellement.
Sauvegarder chaque image séparément	Enregistrez chaque image en haute résolution.
Afficher la texture	Activer/désactiver la texture du modèle.
Réattribuer les données	Modifiez les données pour maxillaire/mandibule à l'aide de la fonction Réattribuer les données. Vous pouvez utiliser les données modifiées pour créer et utiliser les images résultantes de la Capture ortho. Données de numérisation : Les données de numérisation du cas sont toutes affichées. Maxillaire : les données que vous avez sélectionnées pour le maxillaire sont affichées. Mandibule : Les données que vous avez sélectionnées pour la mandibule sont affichées.

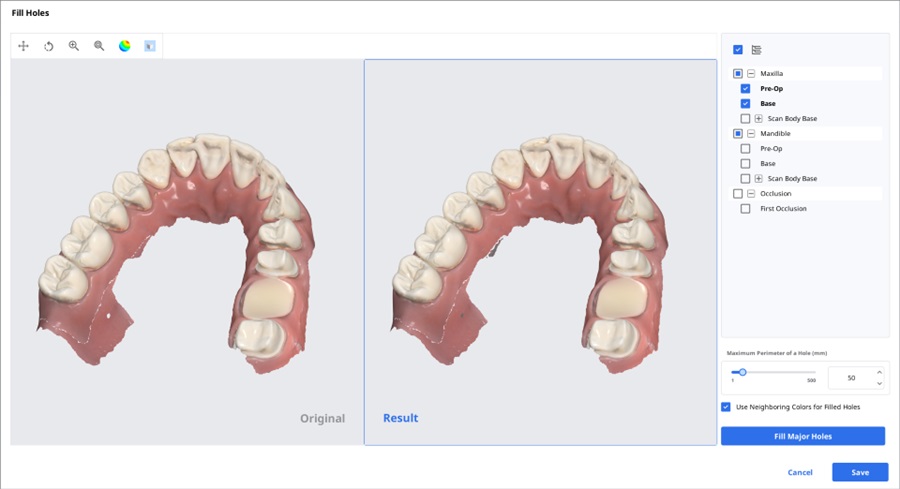

Remplir les trous

Remplir les trous dans les données de maillage 3D.

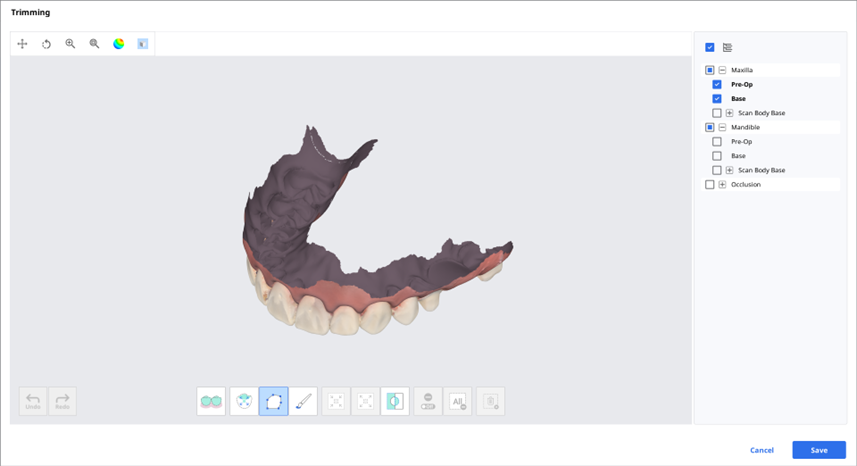

Découpage

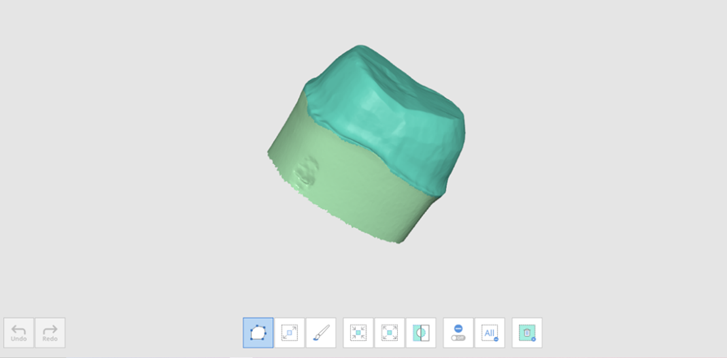

Le découpage fournit divers outils pour modifier les données.

Les données de maillage 3D sélectionnées peuvent être modifiées à l'aide de différents outils situés en bas de la fenêtre.

Sélection		Sélection intelligente des dents	Sélectionne automatiquement toutes les dents de l'arcade en laissant de côté les parties gingivales. 🔎Note Cette fonction n'est disponible que pour les données de numérisation acquises à l'aide de Medit Scan for Clinics avec l'option "Utiliser le GPU" activée.
		Sélection intelligente d'une seule dent	Permet de sélectionner automatiquement la zone d'une seule dent en un clic. Vous pouvez cliquer ou glisser sur la dent.
		Sélection polyligne	Sélectionne toutes les entités au sein d'une forme polyligne à l'écran.

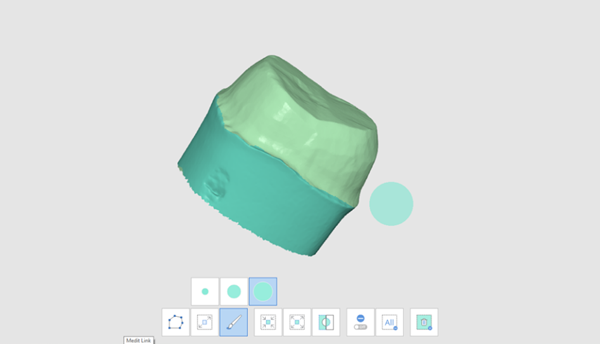

		Sélection pinceau	Sélectionnez toutes les entités sur un chemin tracé à main levée sur l'écran. Seule la face avant sera sélectionnée. Le pinceau est disponible en trois tailles différentes.
Ajustement de la zone sélectionnée		Rétrécir la zone sélectionnée	Réduit la zone sélectionnée chaque fois que vous appuyez sur le bouton.
		Développer la zone sélectionnée	Développe la zone sélectionnée chaque fois que vous appuyez sur le bouton.
		Inverser la zone sélectionnée	Inverser la sélection.
Désélection		Sélection/Désélection	Lorsqu'elle est activée, cette fonction désélectionne la zone à l'aide de différents outils.
		Effacer toute la sélection	Efface les zones sélectionnées.
		Supprimer la zone sélectionnée	Supprimez les données de la zone sélectionnée.

1. Sélectionnez la zone à découper à l'aide des outils de sélection de zone.

2. Les trois outils suivants permettent d'inverser, de rétrécir ou de développer la sélection.

• Inverser la zone sélectionnée

• Rétrécir la zone sélectionnée

• Développer la zone sélectionnée

3. Vous pouvez désélectionner les zones sélectionnées à l'aide de l'outil Supprimer la zone sélectionnée.

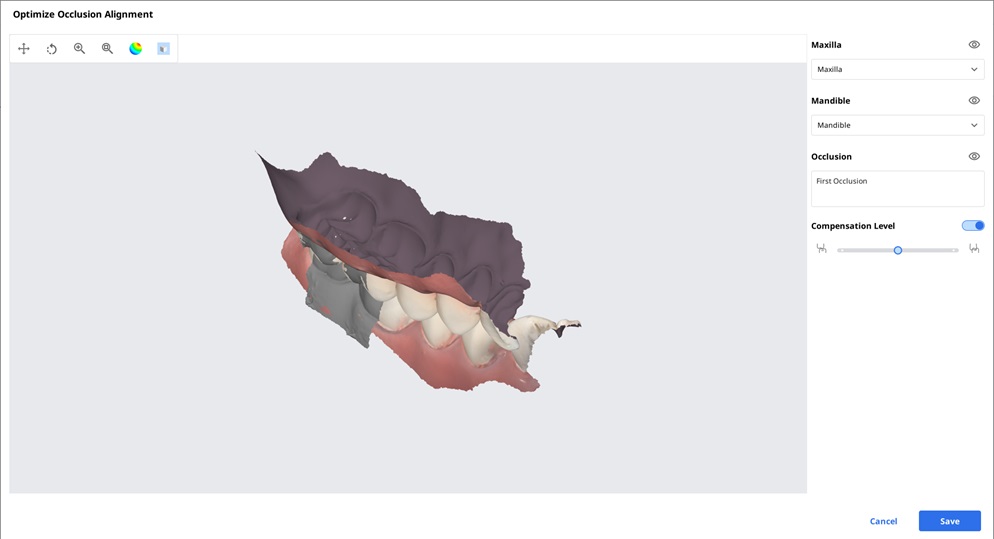

Optimiser l’alignement de l’occlusion

Optimiser l’alignement de l’occlusion. Vous pouvez choisir les données cibles et ajuster l'alignement de l'occlusion.

Niveau de compensation

Bas
Moyen
Élevé
Désactivé

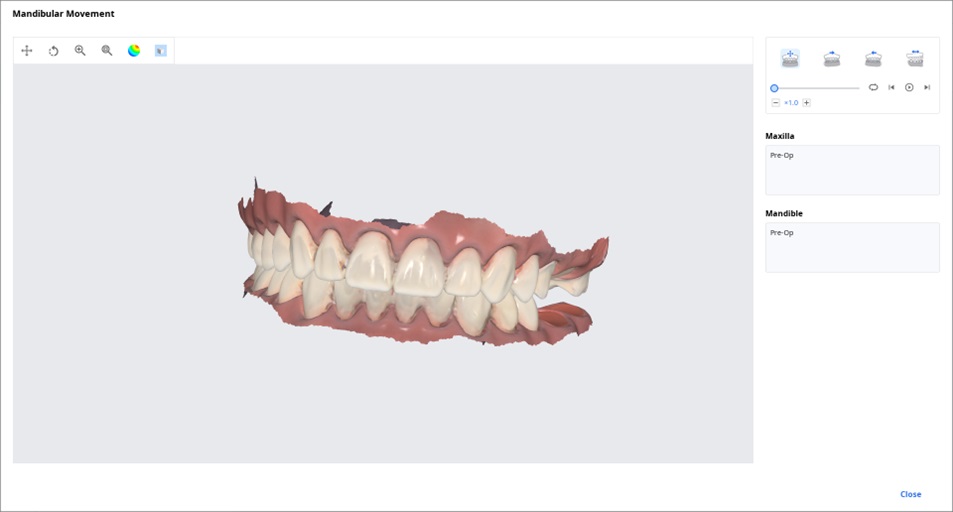

Mouvement mandibulaire

Vous pouvez lire les mouvements mandibulaires enregistrés dans Medit Scan for Clinics pour voir les contacts occlusaux dynamiques entre les dentitions supérieures et inférieures.

	Mouvement libre	Lancer l'enregistrement du déplacement libre de la mandibule.
	Mouvement latéral gauche	Lancer l'enregistrement du déplacement de la mandibule vers la gauche.
	Mouvement latéral droit	Lancer l'enregistrement du déplacement de la mandibule vers la droite.
	Mouvement protrusif	Lancer l'enregistrement du déplacement de la mandibule vers l'avant.

Gérer les données Multi occlusion dans le Visualiseur de fichiers

Vous pouvez obtenir plusieurs résultats de données d'occlusion à partir de l'application Medit Scan.

Medit Link fournit la fonction de gestion des résultats via le "Visualiseur de fichiers".

Comment gérer plusieurs résultats

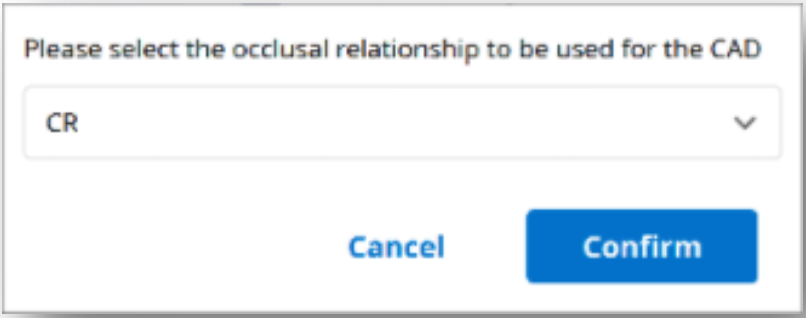

Lorsque l'utilisateur obtient plusieurs résultats d'occlusion à partir de Medit Scan for Clinics, Medit Link offre la possibilité de sélectionner un résultat.

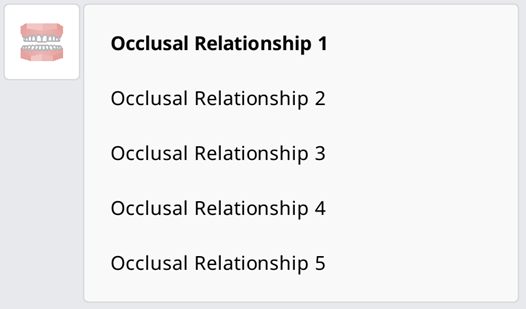

La liste des résultats est répertoriée par nom et vous pouvez sélectionner un élément.

Le modèle sélectionné sera affiché dans l'"Arborescence des données" et la "Zone d'affichage du modèle".

Vous pouvez réduire la liste et modifier l'élément à l'aide des icônes fléchées.
