布尔运算由三种类型的运算组成：并集、交集和差集。此操作的想法类似于从维恩图中已知的概念。

当立方体为“A”而球体为“B”时：

A ⋃ B：属于 A 或 B 的数据。➠ 并集

A ⋂ B：属于 A 和 B 的数据。➠ 交集

A - B：属于 A 而不是 B 的数据。➠ 差集



在执行布尔运算之前，可以使用鼠标移动和旋转数据。

• 单击并按住鼠标滚轮以移动数据。
• 右键单击以旋转数据

并集

将两个或多个网格合并为一个。

1. 点击“并集”打开对话窗口。

2. 选择两个或多个数据组合在一起。

3. 点击“确认”合并数据。 成功合并数据后，将在数据树中看到一个名为“合并数据”的新网格文件。 使用数据树轻松查看和隐藏数据。



“并集”示例

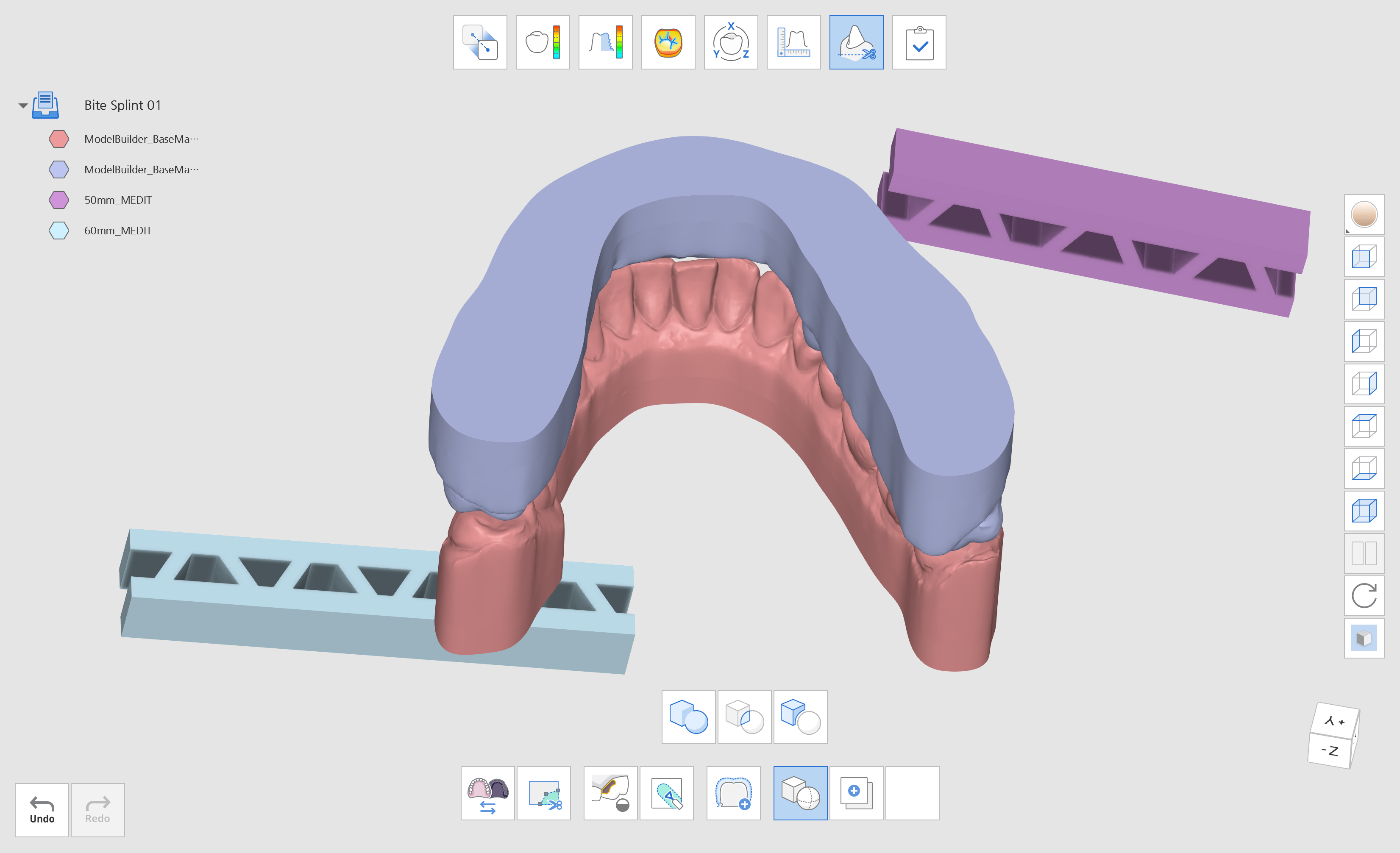

可以使用“并集”功能将加强杆连接到模型。下面的模型是使用 Medit Model Builder 设计的。从 Medit Link 导入此数据，然后在 Medit Design 中打开。通过单击“导入本地文件”从 PC 导入加强杆。

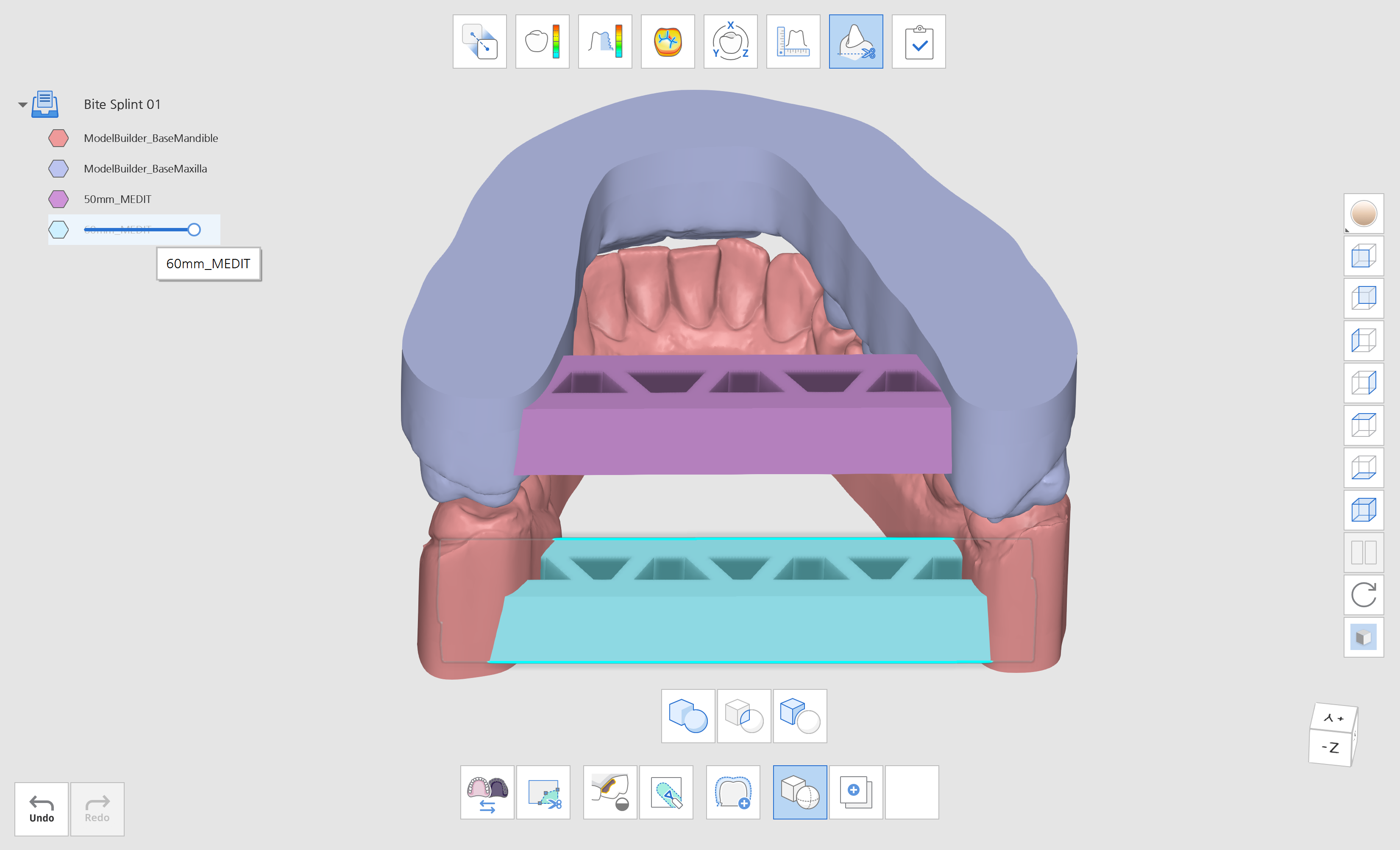

转到编辑模式并单击“布尔运算”。相应地设计加强杆。

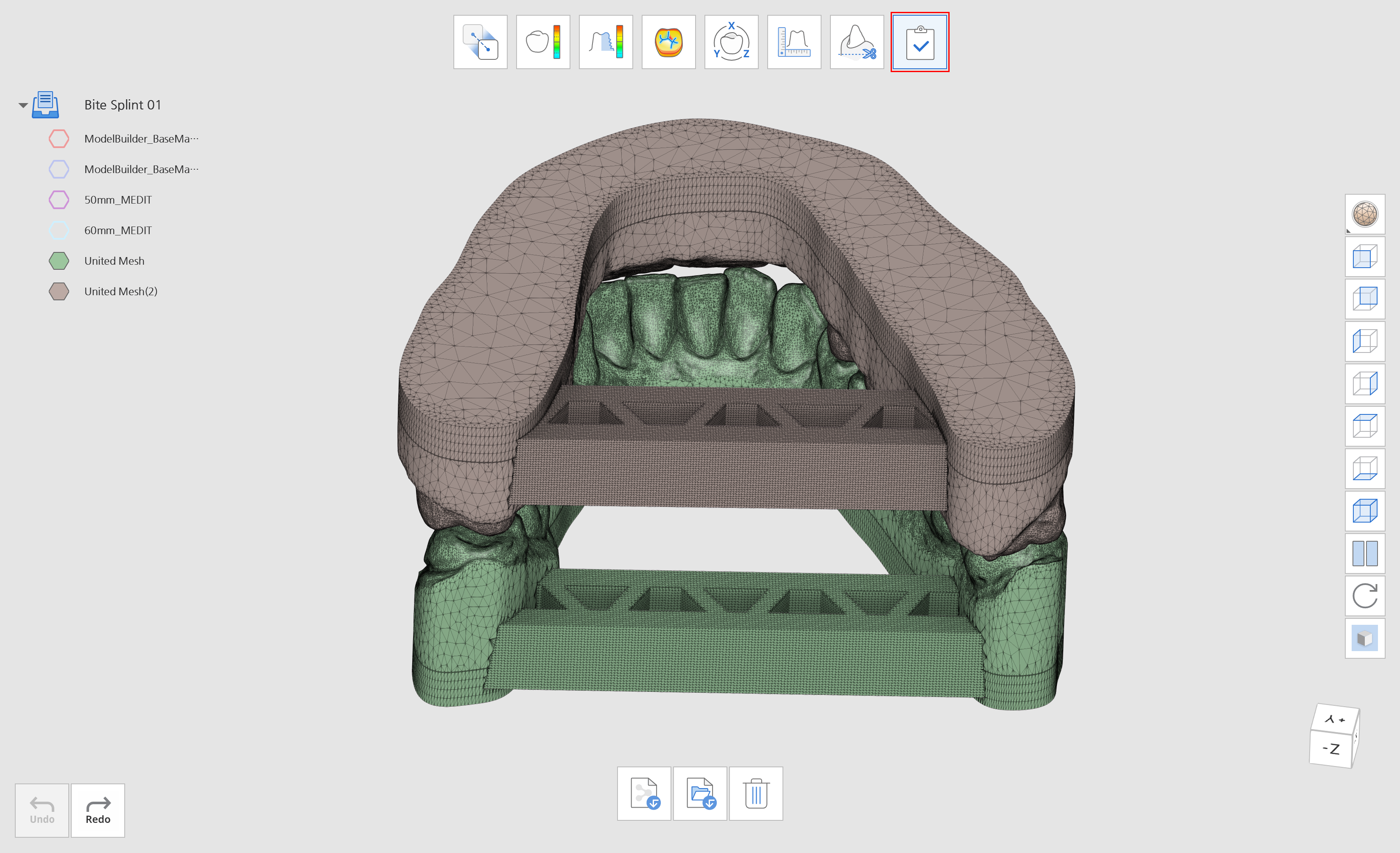

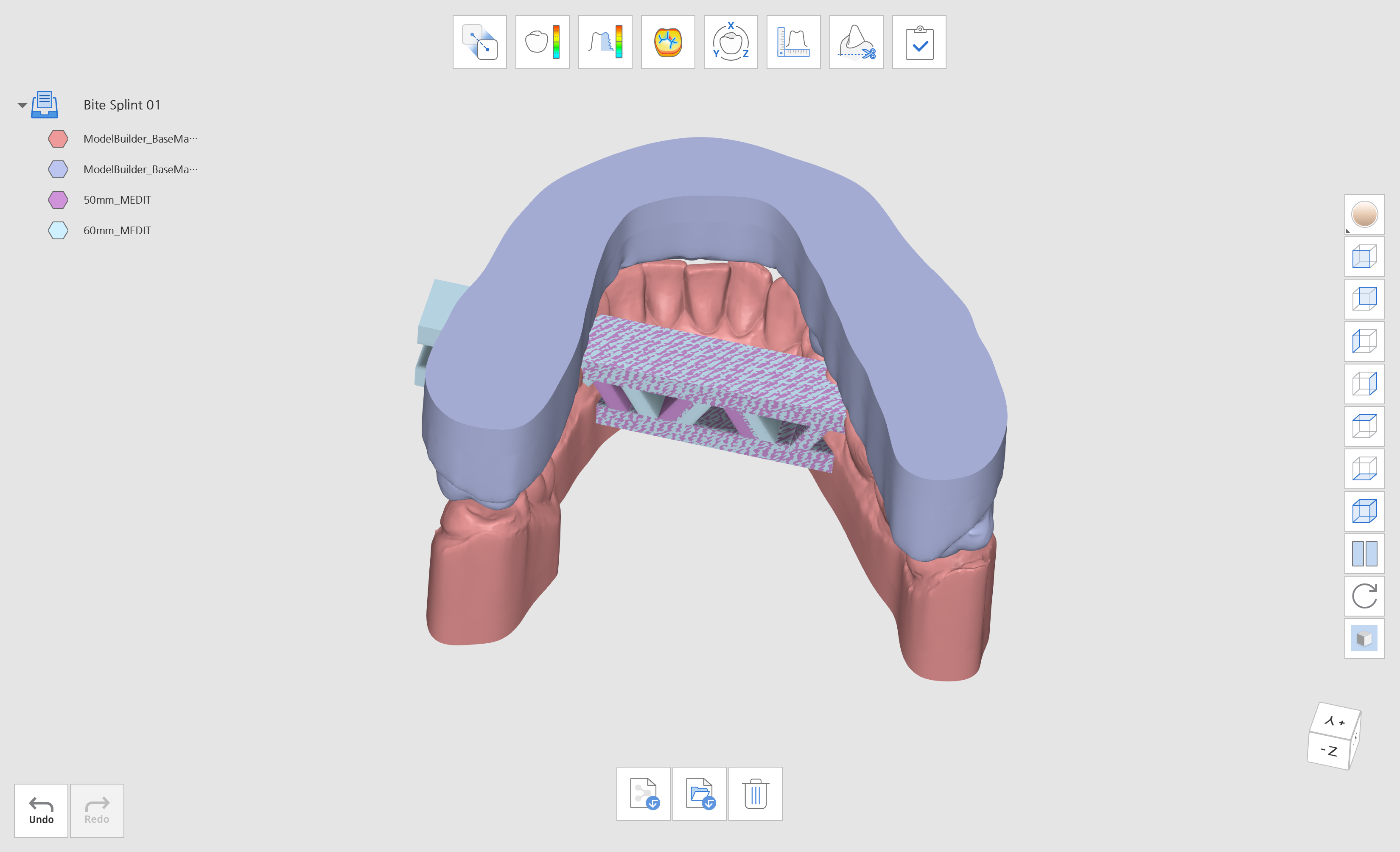

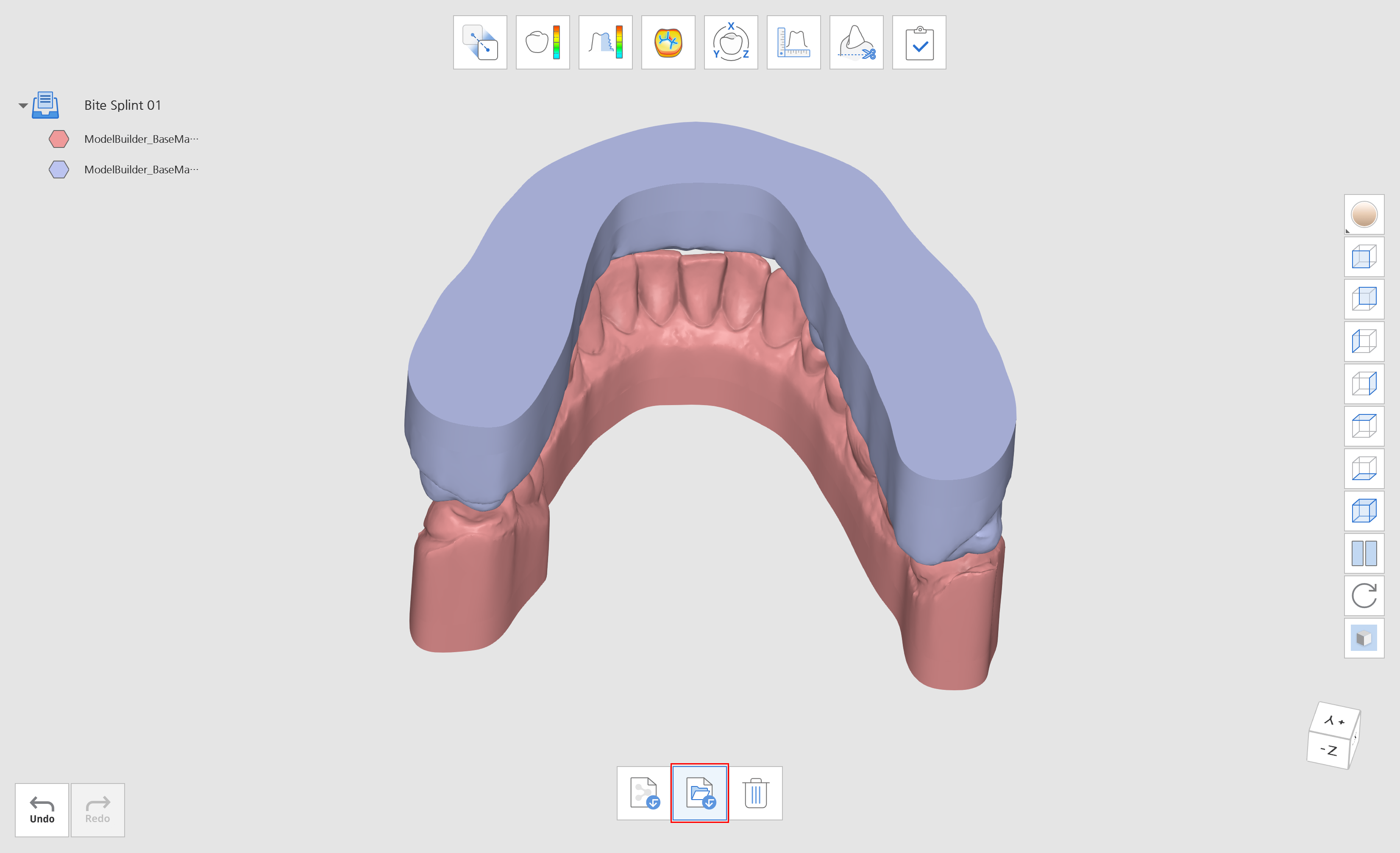

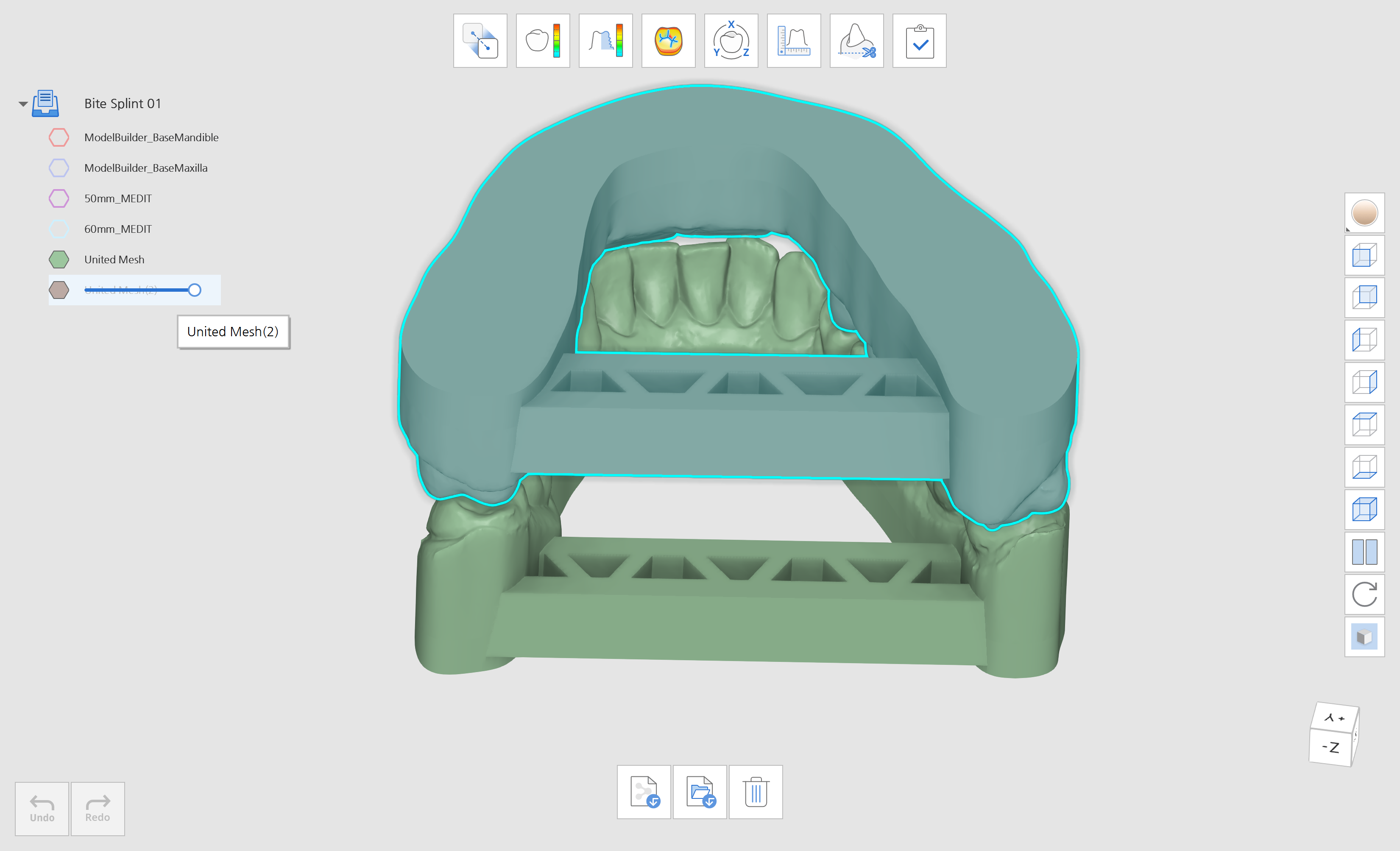

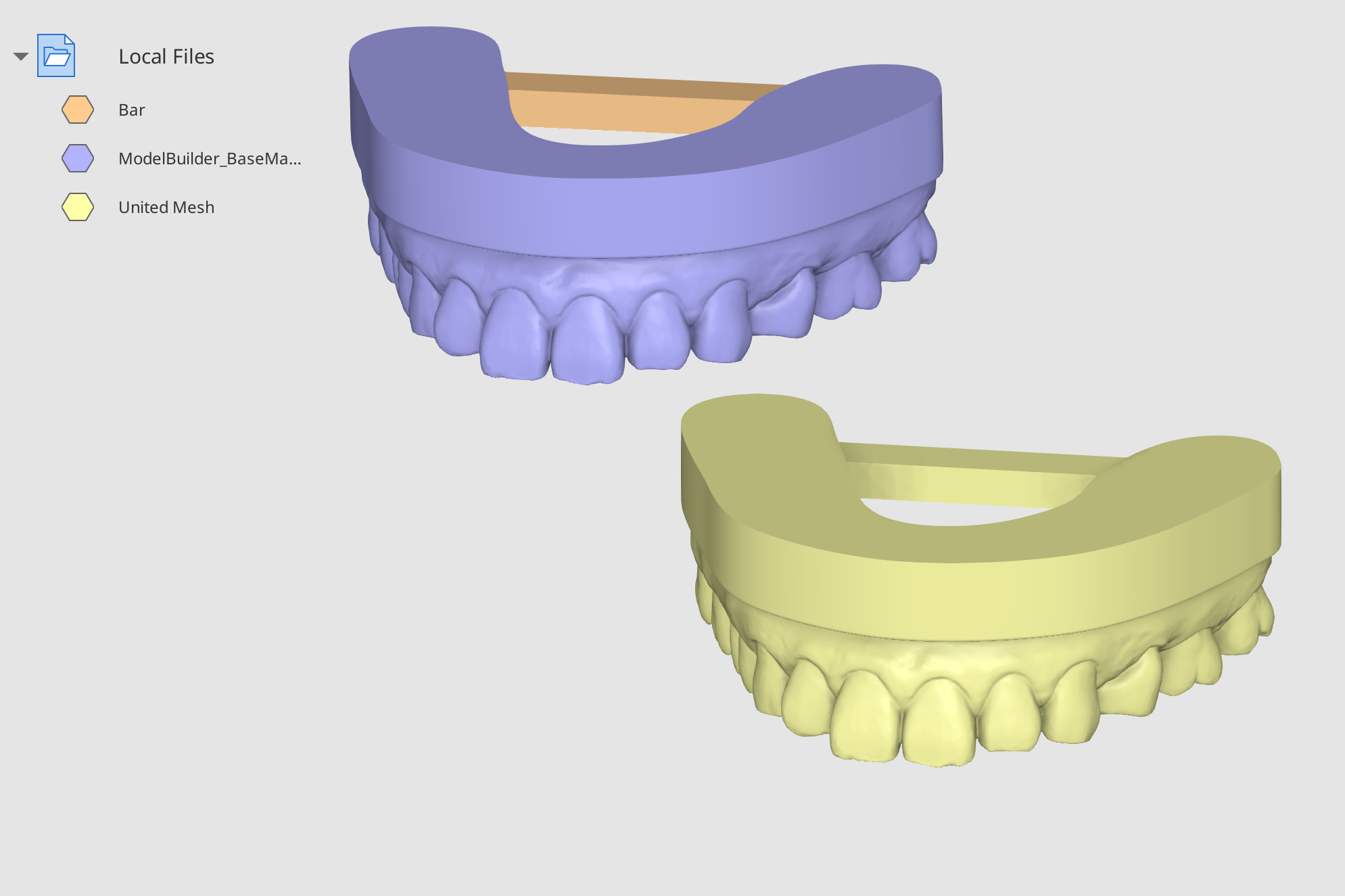

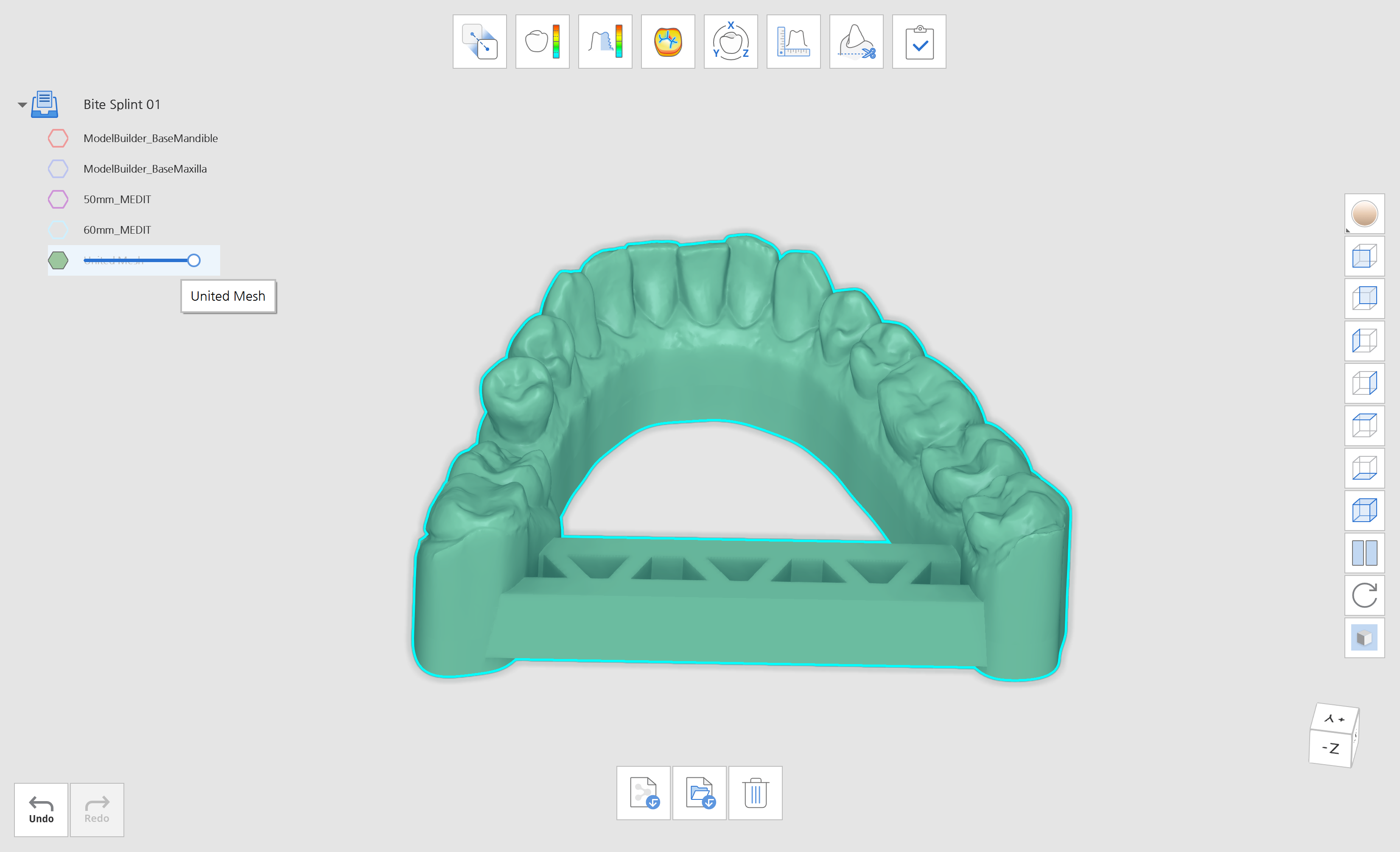

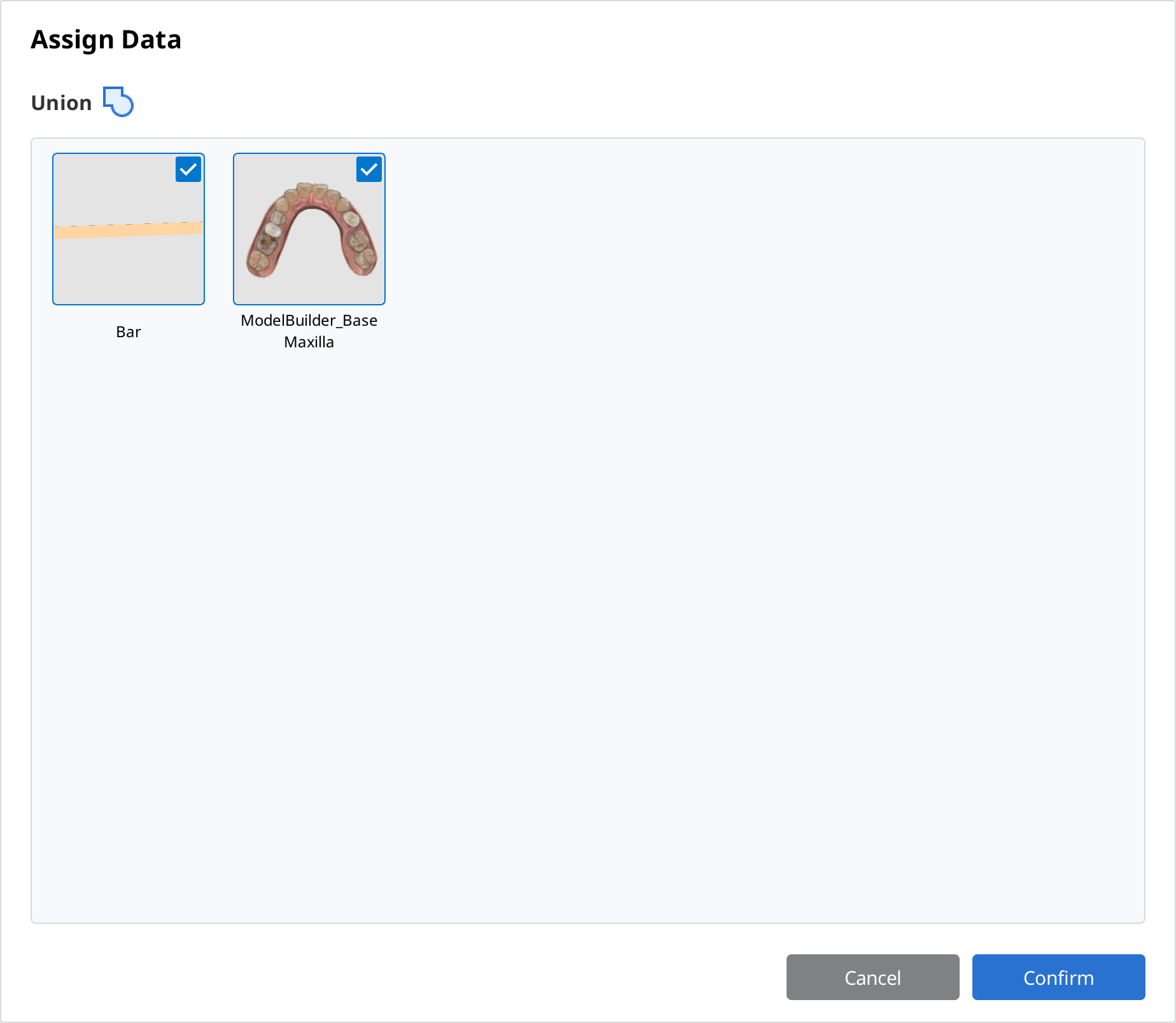

然后，单击“并集”将模型组合在一起。将上颌数据与加强杆数据相结合，创建一个新的统一网格模型。对下颌重复同样的操作。

单击“完成”以完成并选择保存数据的方式。



交集

用于提取相交的网格数据。

1. 点击“交集”图标打开对话窗口。

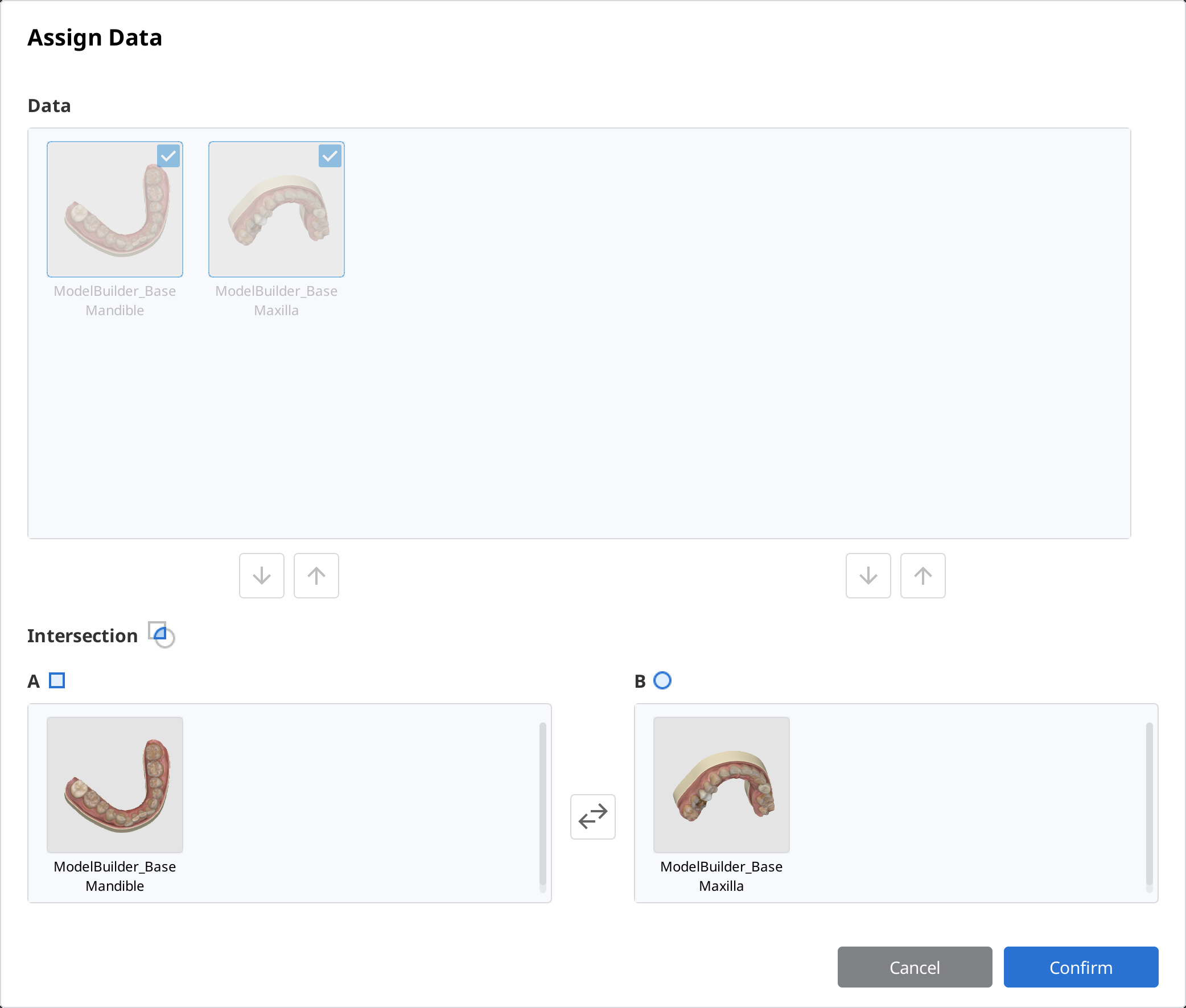

2. 将弹出“分配数据”对话窗口。使用箭头将数据分配给 A 和 B。也可以将数据拖放到 A 和 B。

• 如果分配不正确，只需单击“交换 A 和 B”即可交换数据。

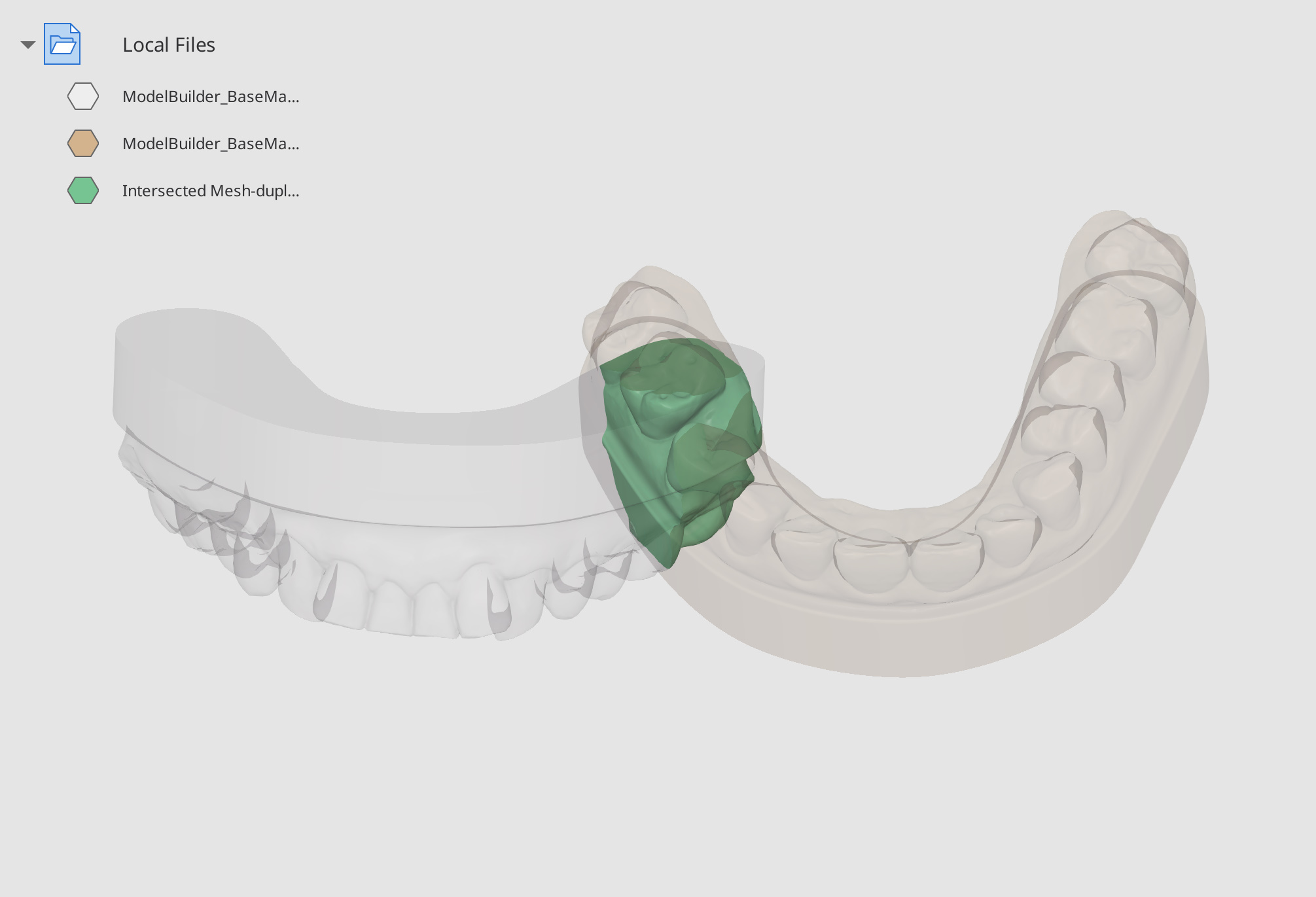

3. 点击“确认”，等待新数据文件的创建。可以看到相交的网格数据已经被提取出来了。



差集

从 A 中删除与 B 重叠的网格。

1. 点击“剪切”图标打开对话窗口。

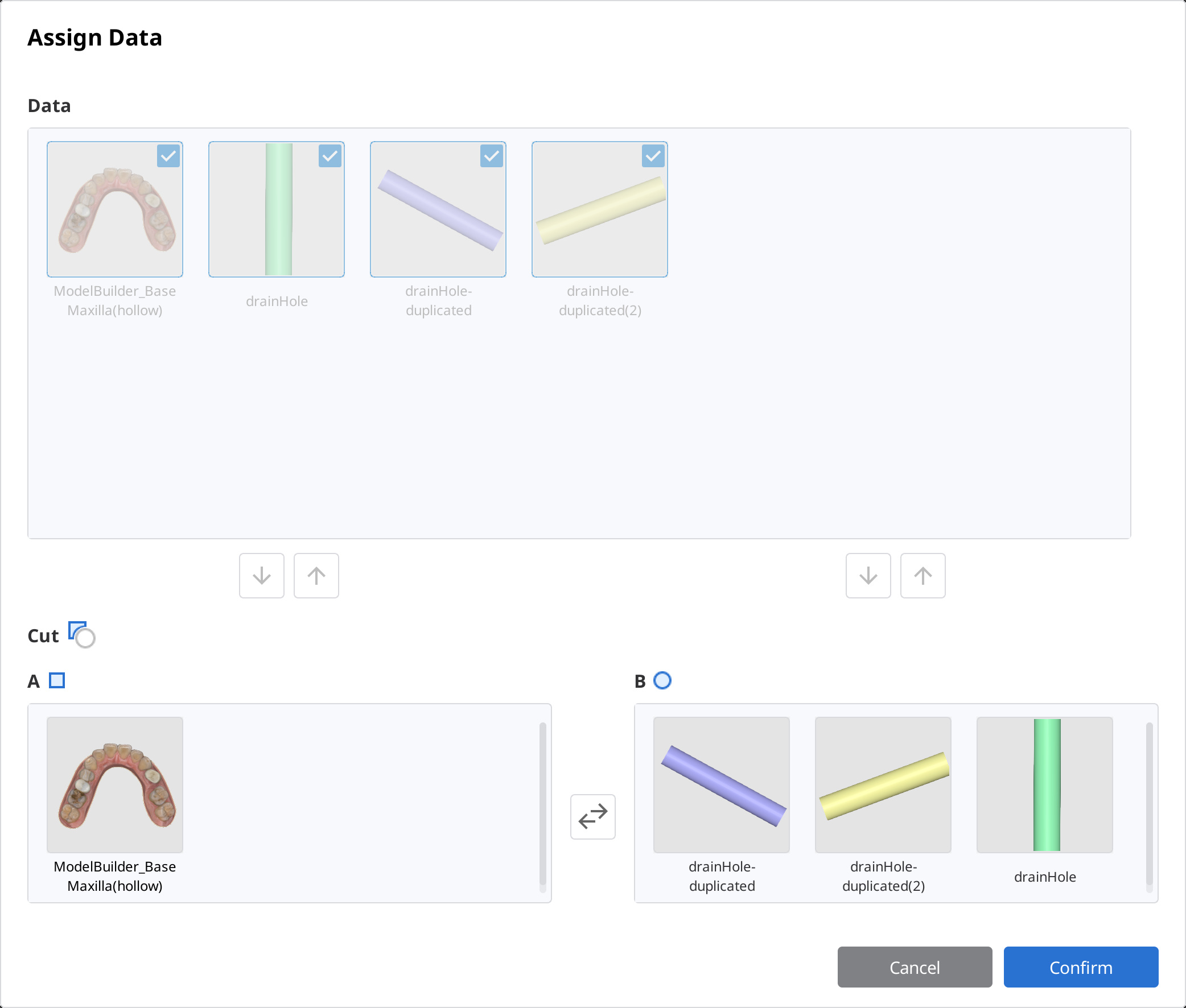

2. 将弹出“分配数据”对话窗口。使用箭头将数据分配给 A 和 B。也可以将数据拖放到 A 和 B。

• 如果分配不正确，只需单击“交换 A 和 B”即可交换数据。

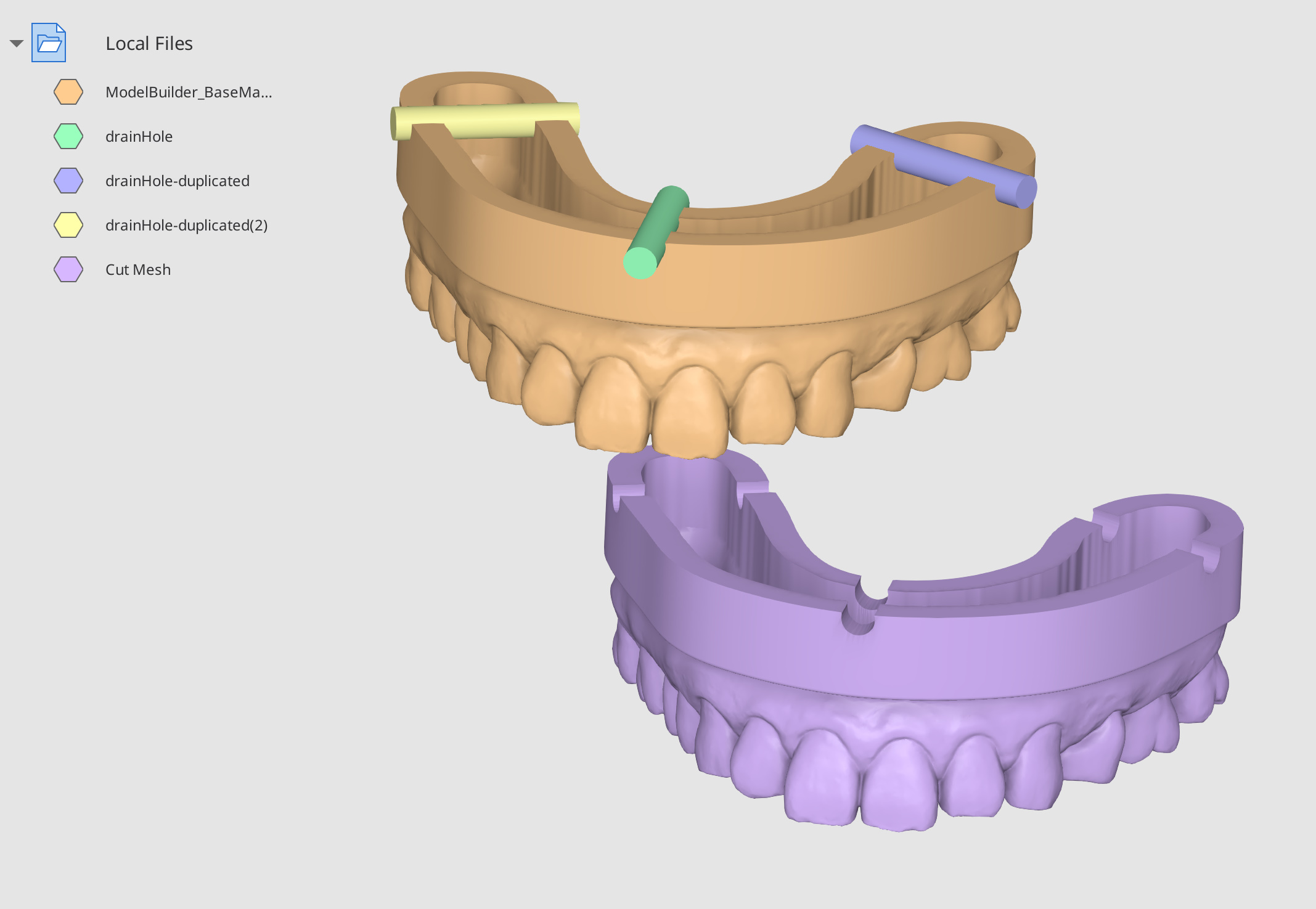

3. 点击“确认”，等待新数据文件的创建。可以看到 A 中与 B 重叠的网格已被移除，从而移除了重叠的数据。



“差集”示例

可以使用“差集”功能在个别托盘中创建孔。下面的模型是使用 Medit Model Builder 设计的。从 Medit Link 导入此数据，然后在 Medit Design 中打开。通过单击“导入本地文件”从 PC 导入圆柱体。

导入圆柱文件并复制。

💡 提示和技巧

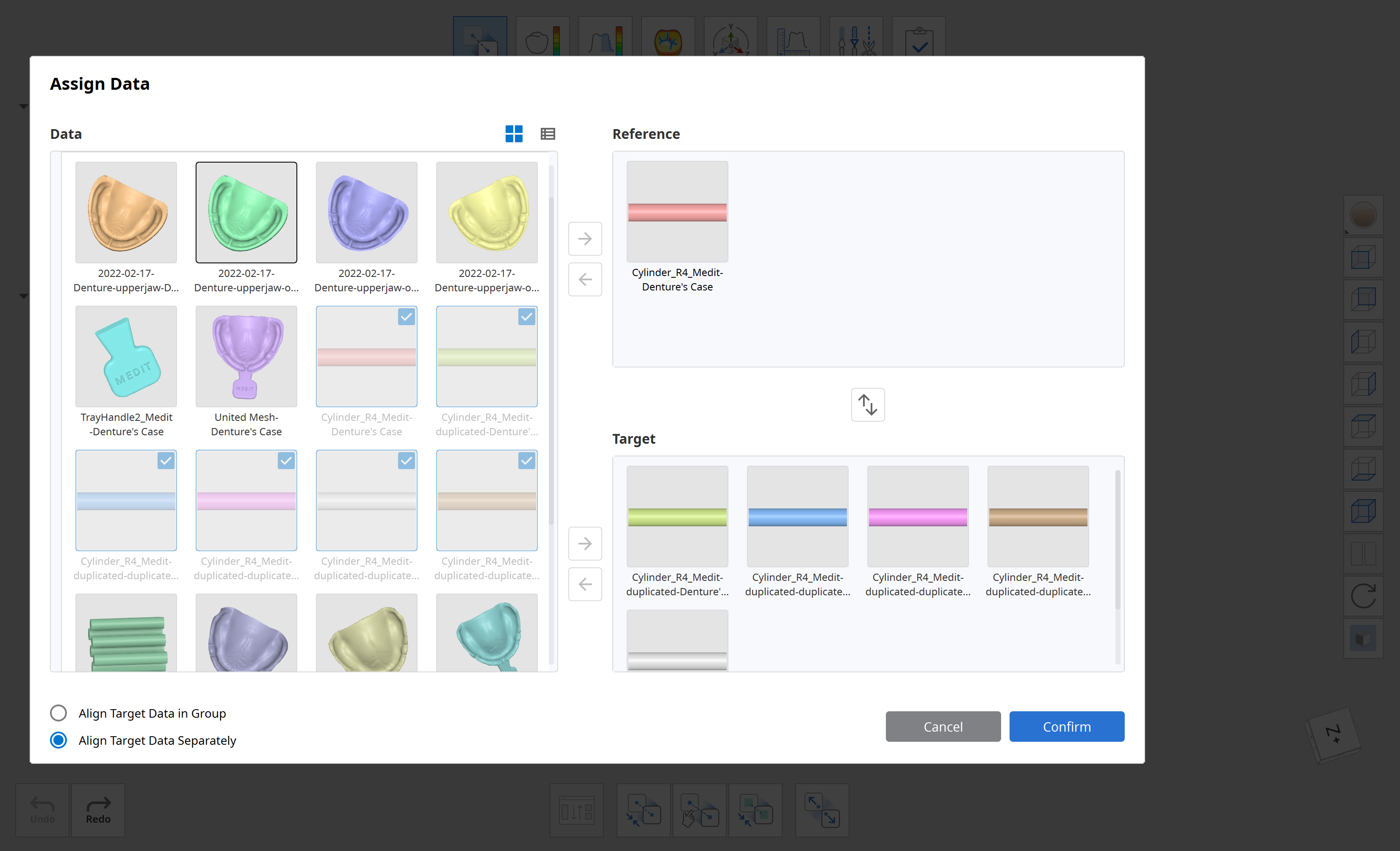

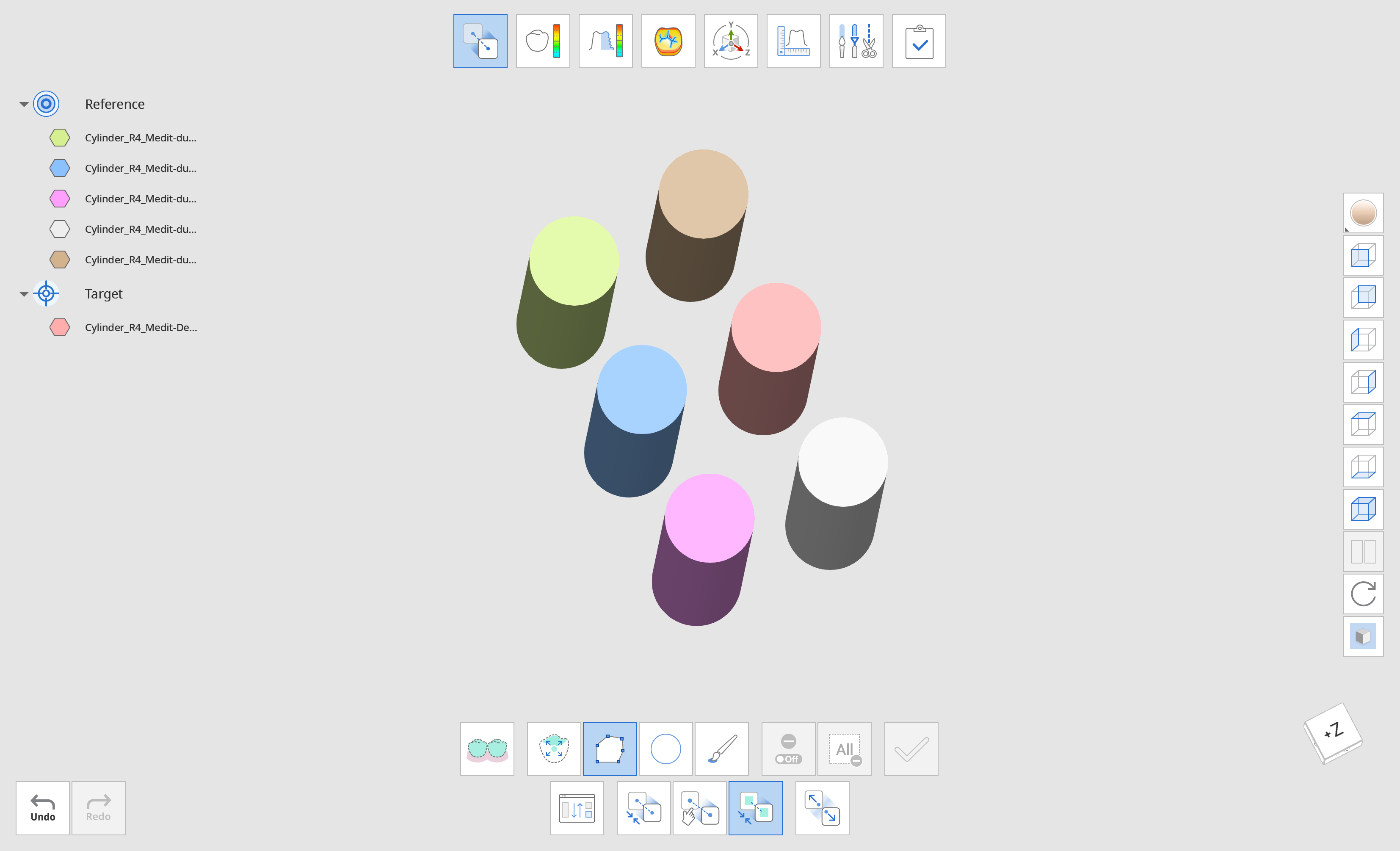

可以使用“对齐模式”中的“分离”功能将它们均匀放置。在“对齐模式”中，将其中一个圆柱体数据放在参考中，其余的放在目标中。然后，选择“分别对齐目标数据”选项。之后单击“分离”按钮时，目标数据将均匀对齐。

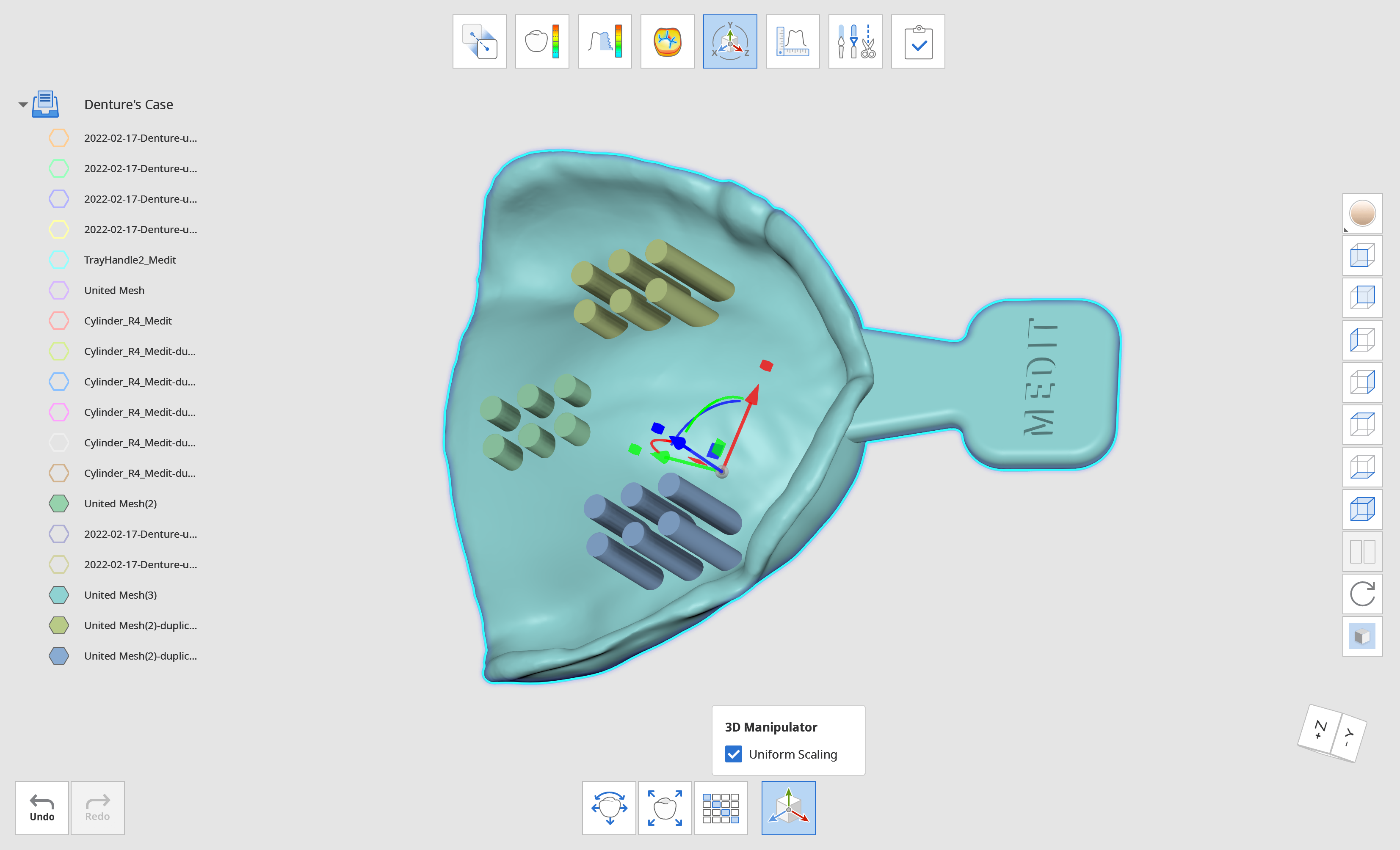

使用“并集”将六个圆柱体组合成一组。将这些组复制三次以创建三组六个圆柱体。放置圆柱体组如下，并使用“差集”功能创建孔。将圆柱体组分配给 B，以便它们可以从 A (A-B) 中移除。

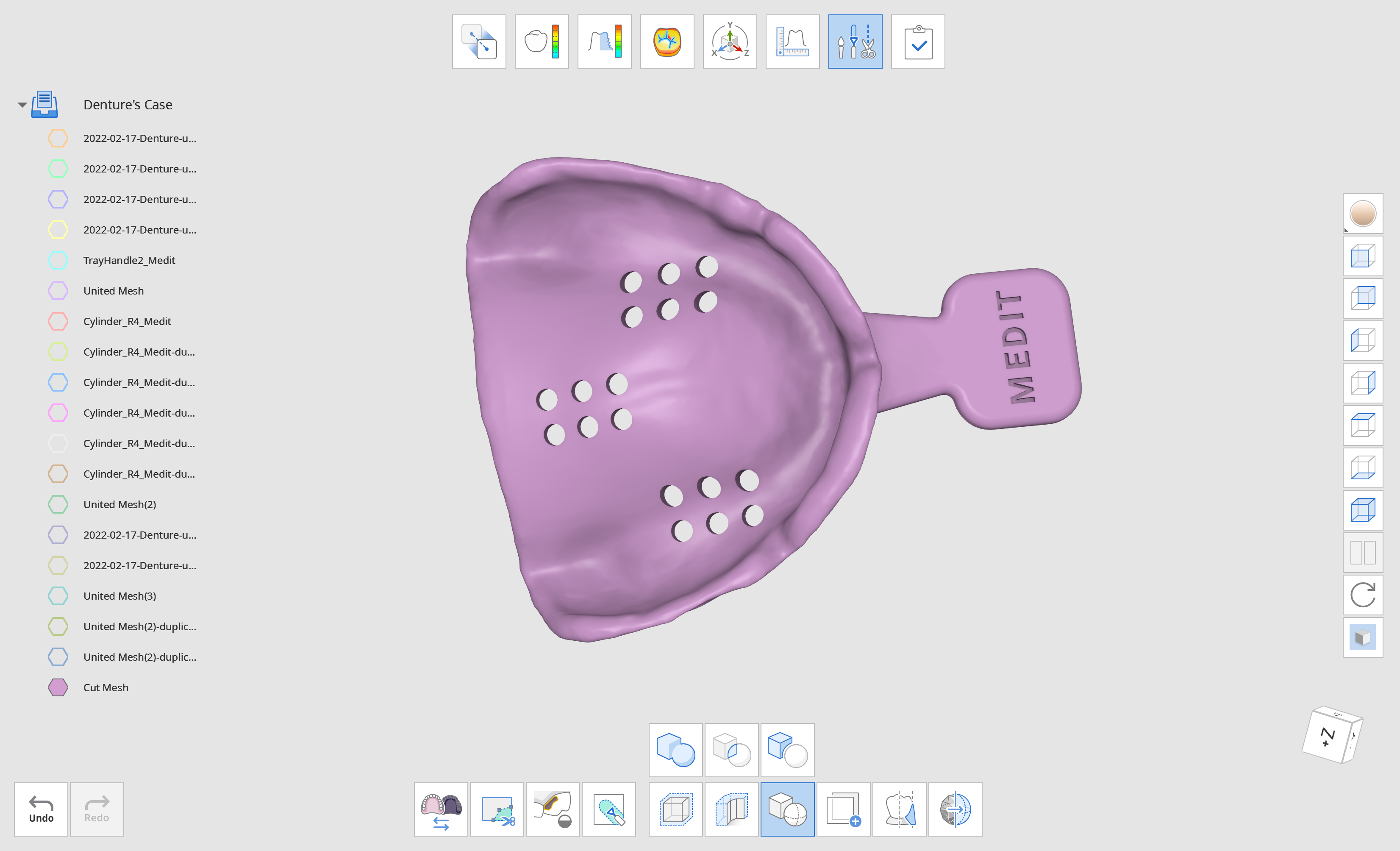

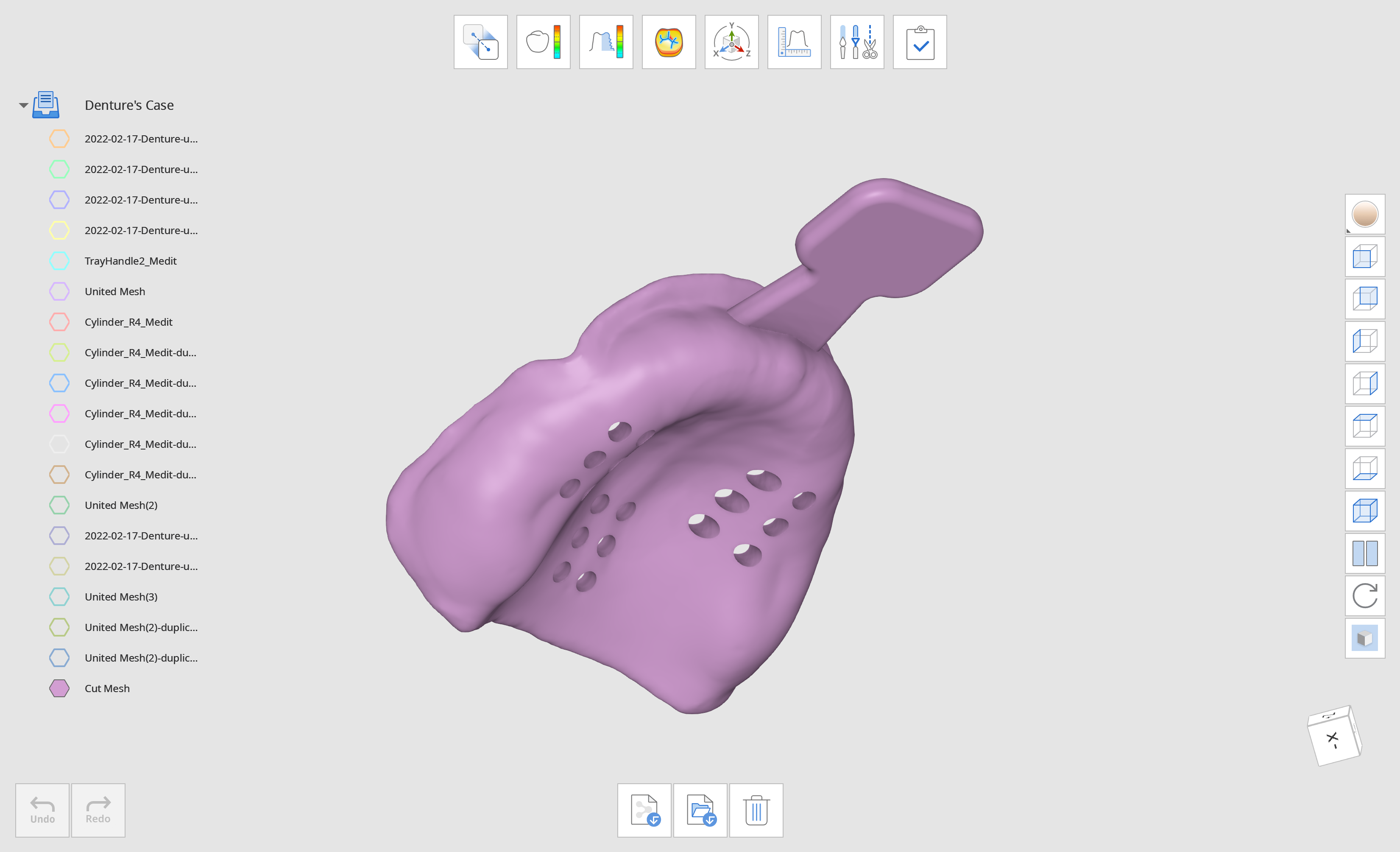

点击“确认”查看最终结果。
