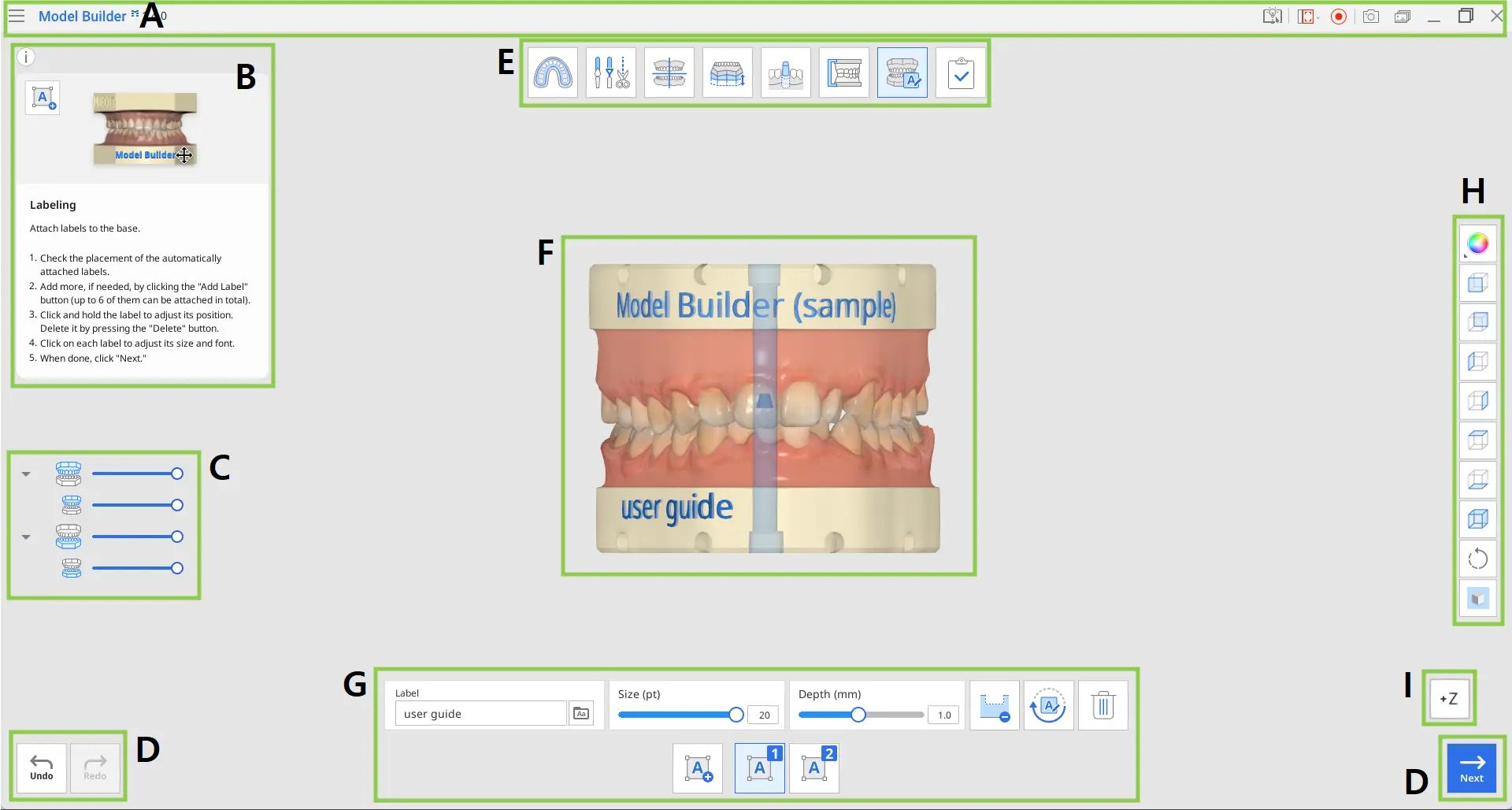

用户界面概览
|
A |
标题栏 |
|
B |
信息箱 |
|
C |
数据树 |
|
D |
操控按钮 |
|
E |
作业流程 |
|
F |
3D数据 |
|
G |
工具箱 |
|
H |
侧工具栏 |
|
I |
视图魔方 |
标题栏
标题栏是位于App窗口顶部的功能区，右侧是基本控件，左侧则是菜单。
|
|
菜单 |
可管理已打开的项目、访问可用的辅助资源并查看App的详细信息。 |
|
|
帮助中心 |
可转至Medit帮助中心专门针对此App的页面。 |
|
|
选择视频录制区 |
可指定应录制视频的区域。 |
|
|
开始/停止视频录制 |
可开始并停止屏幕的视频录制。 |
|
|
截屏 |
可截取图片。 可使用“自动选择”功能来截取带有或不带有标题栏的App，或通过点击及拖拽来仅截取所需的区域。 |
|
|
截图管理器 |
可查看、导出或删除截图。 在完成操作后，所有截图均将自动被保存在相应的病例中。 |
|
|
最小化 |
可最小化App窗口。 |
|
|
还原 |
可最大化或还原App窗口。 |
|
|
退出 |
可关闭App。 |

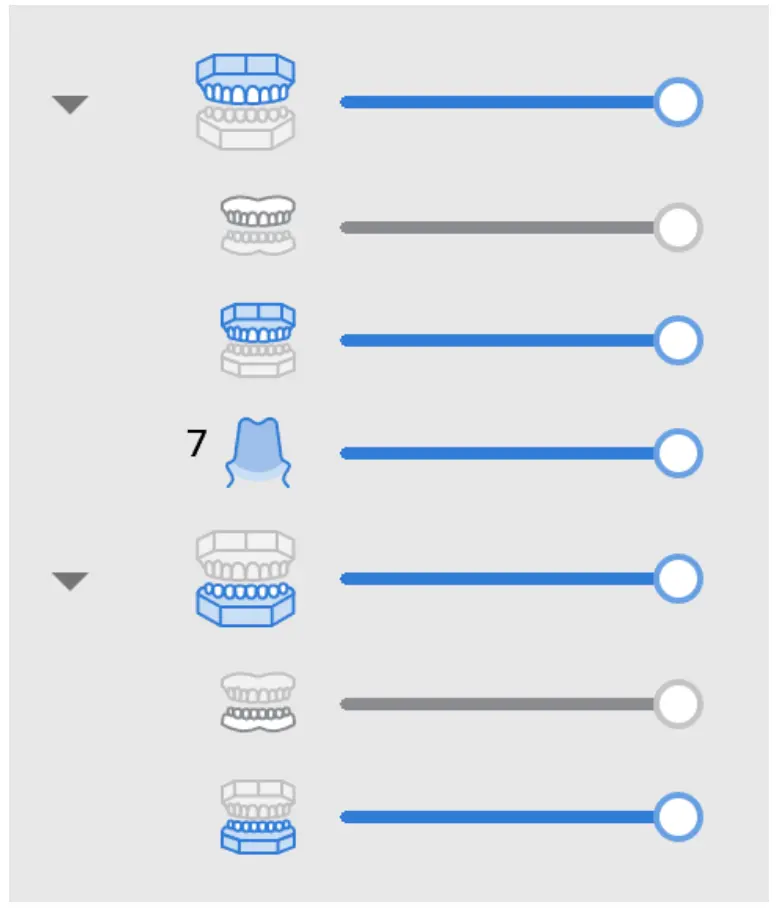

数据树
数据树位于屏幕左侧并显示按组排列的项目数据列表。 用户可以通过点击数据数中的图标来每个数据的可视性，或通过移动其滑杆来改变其透明度。
|
上颌组
下颌组
|
操控按钮
共有3个按钮用来操控整个操作流程。 其位于App应用窗口的两个底角。
|
撤销 |
可撤销上一项操作。 |
|
恢复 |
可恢复上一项操作。 |
|
下一步 |
表示应用修改并前往下一步。 |
侧工具栏
”侧工具栏“位于屏幕右侧，可提供许多用于数据可视化及控制的工具。
|
|
数据显示模式 |
在不同的数据显示选项中进行切换。 |
|
|
+Z轴视图 |
可查看前视图。 |
|
|
-Z轴视图 |
可查看后视图。 |
|
|
-X轴视图 |
可查看左视图。 |
|
|
+X轴视图 |
可查看右视图。 |
|
|
+Y轴视图 |
可查看顶视图。 |
|
|
-Y轴视图 |
可查看底视图。 |
|
|
等距视图 |
可查看等距视图。 |
|
|
旋转 |
可通过点击及拖拽来旋转数据。 |
|
|
网格设置 |
可显示或隐藏网格（覆盖开启/关闭）。 |
视图魔方
“视图魔方”可显示3D视图的方向；其会与3D数据同时旋转，有助于了解数据在3D空间中的定位。 您可以通过点击“视图魔方”的可见面来旋转数据并从特定的视角查看数据。
