模式 > 测量

测量模式

• 用于测量 3D 数据上的距离、角度、长度和面积。
• 可以测量对齐或分离状态的数据。

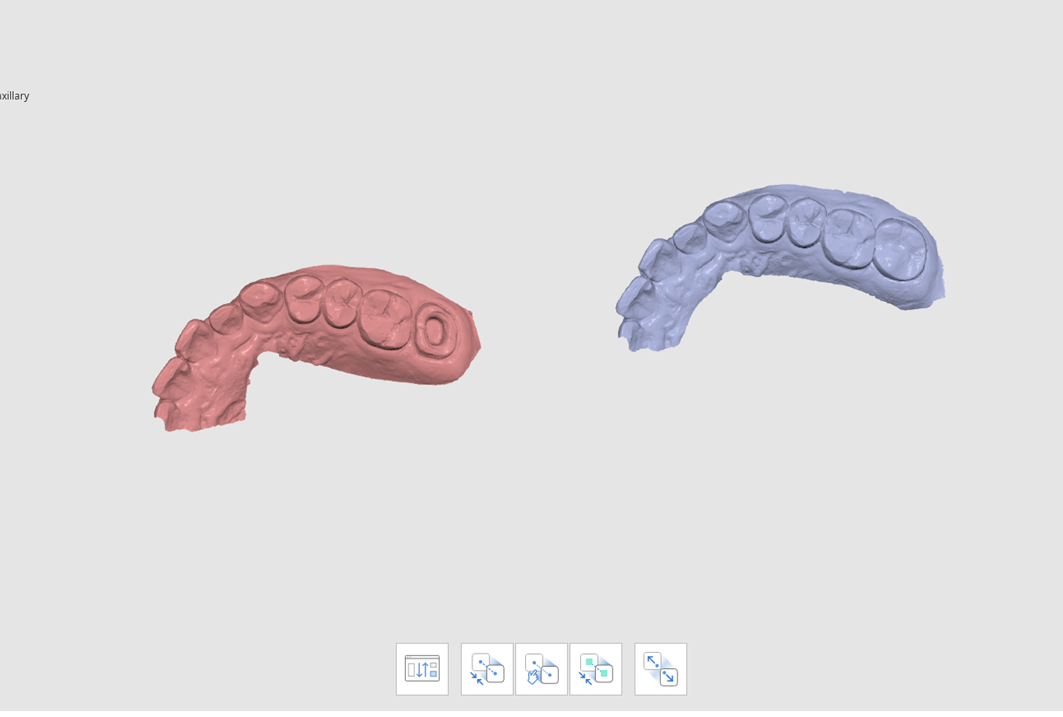

• 使用“分离数据”功能将数据彼此分离。

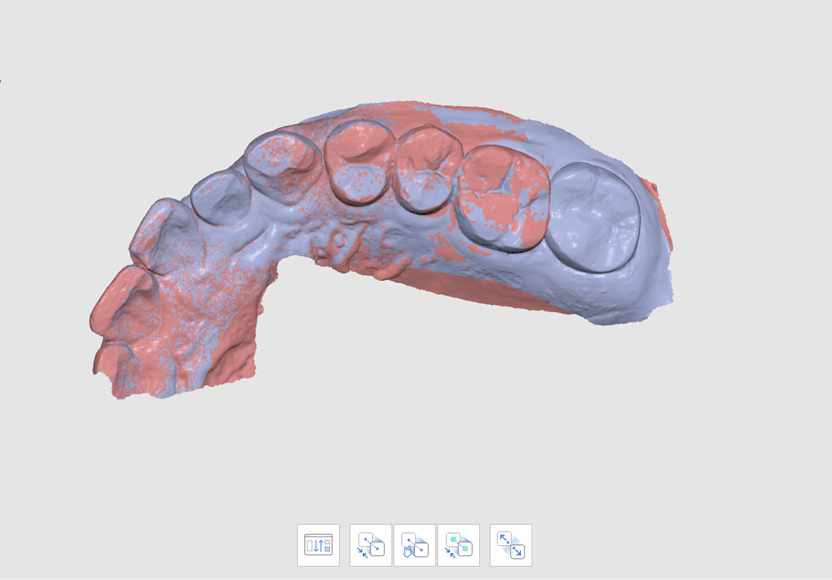

对齐数据

分离数据

❏ 工具箱：测量工具

• 创建剖面: 可创建剖面线。
• 垂直于剖面线查看: 可使视图垂直于剖面线。
• 通过一点测量距离: 可测量到相邻3D数据或线条的最短距离。
• 通过两点测量距离: 可测量两点之间的距离。
• 通过三点测量距离: 可测量一个点与由另外两个点所画出的线条之间的距离。
• 通过三点测量角度: 可测量由三个点所组成的线条之间的角度。
• 通过四点测量角度: 可测量由四个点所组成的线条之间的角度。
• 通过一点测量长度: 可通过一点测量剖面线的长度。
• 通过两点测量长度: 可通过两点测量剖面线的长度。
• 通过一点计算面积: 可通过一点计算剖面的面积。
• 通过两点计算面积: 通过两点计算剖面线的面积。
• 计算所选区域面积: 可计算所选区域的面积。
• 删除测量结果: 可通过点击每个测量结果和剖面来对其进行删除。



❏ 如何运用测量模式

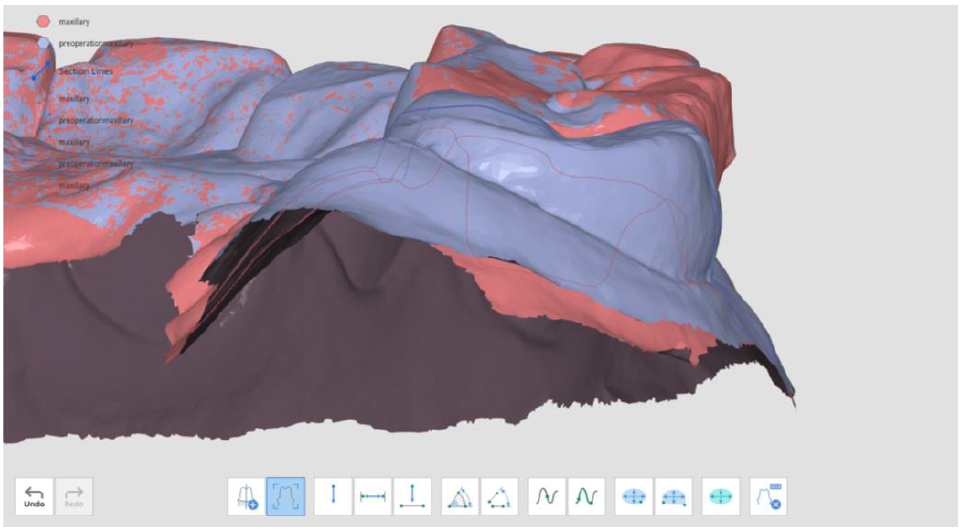

• 按下“创建剖面”从而在所需区域绘制一条线以创建剖面。（可以添加多条线）
• 可以在树状图中对剖面的可见度进行操控。

• 使用窗口底部的工具测量数据或剖面线的距离、角度、长度和面积。

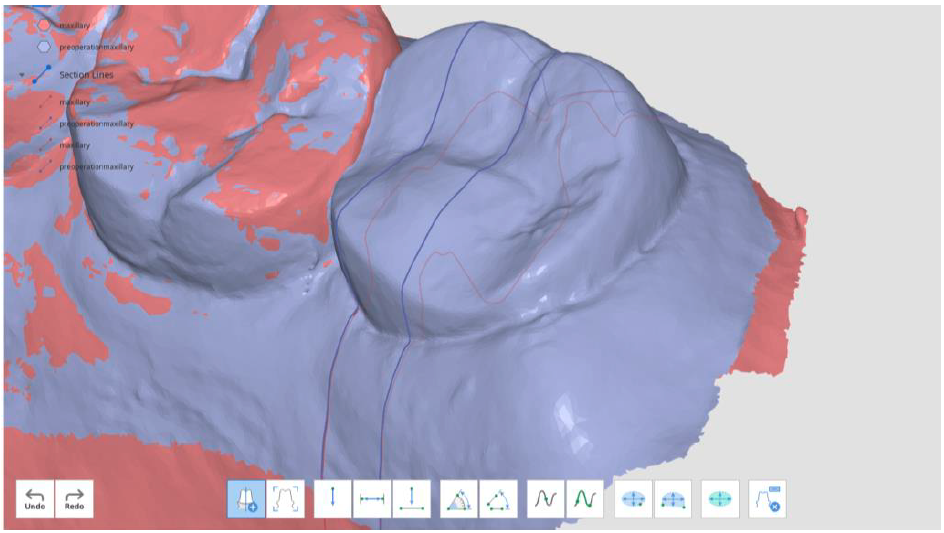

• 欲更改视图，请点击“垂直于剖面线查看”按钮。单击任意一条剖面线从而将数据视图修改为垂直方向。



❏ 测量距离

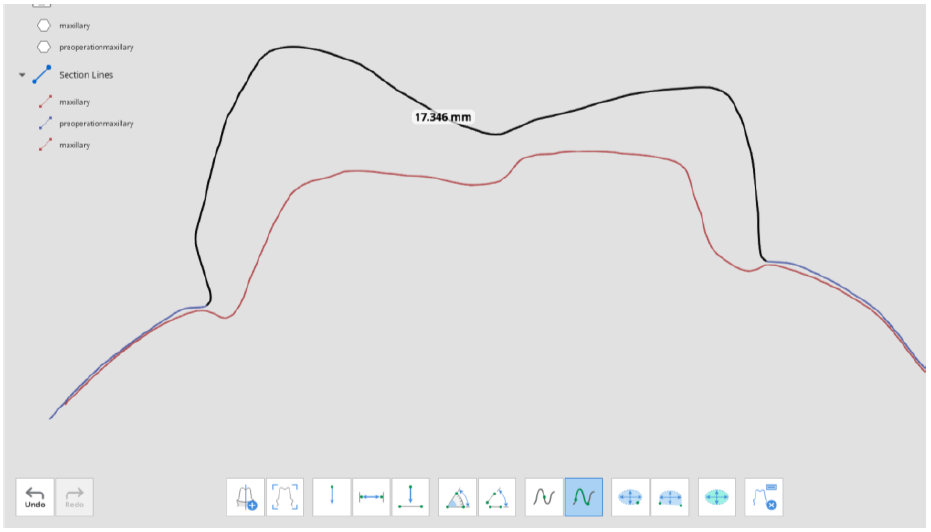

• 可以使用一个、两个或三个点来测量距离。



❏ 测量角度

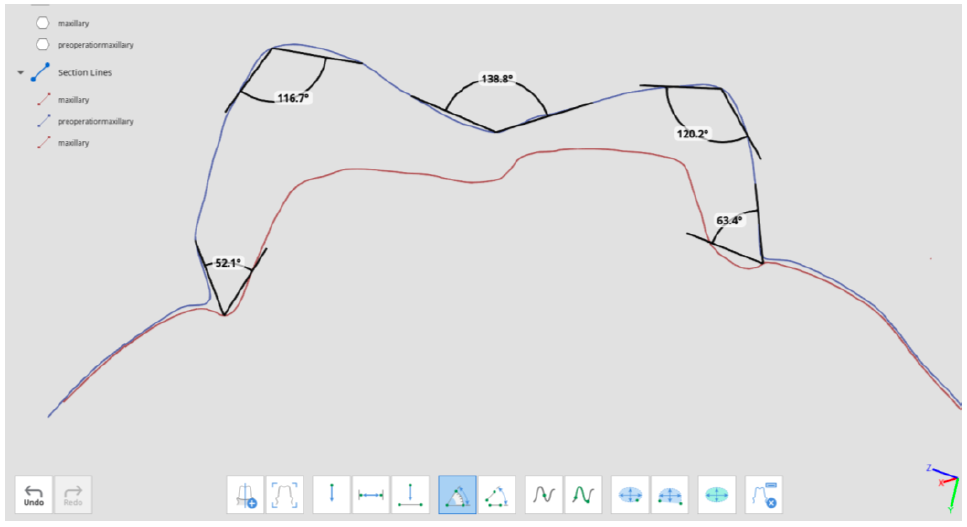

• 可以使用三个或四个点来测量角度。



❏ 测量长度

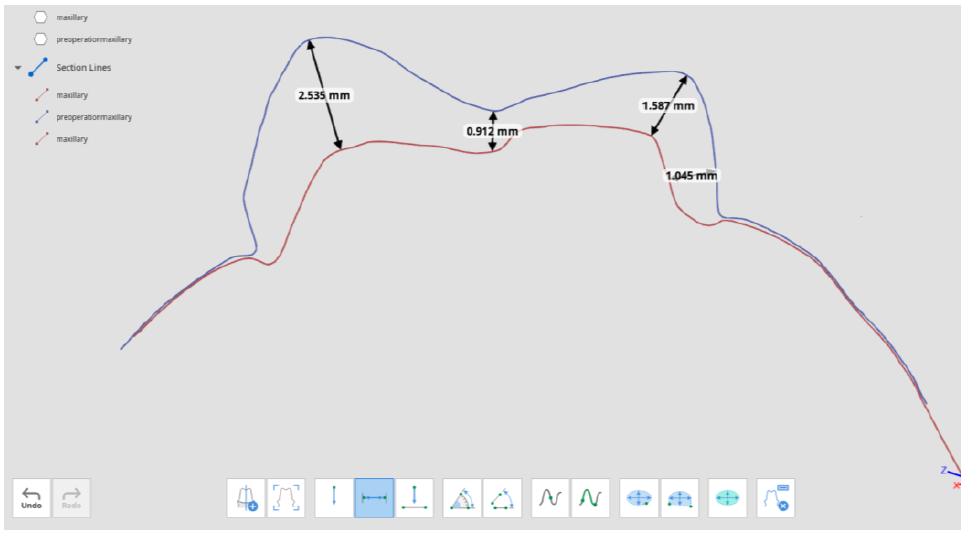

• 可以使用一个或两个点来测量长度。



❏ 测量剖面面积

• 可以使用一个或两个点测量剖面面积。



💡 还可以在不创建剖面的情况下使用“测量距离”和“测量长度”工具。



❏ 测量区域

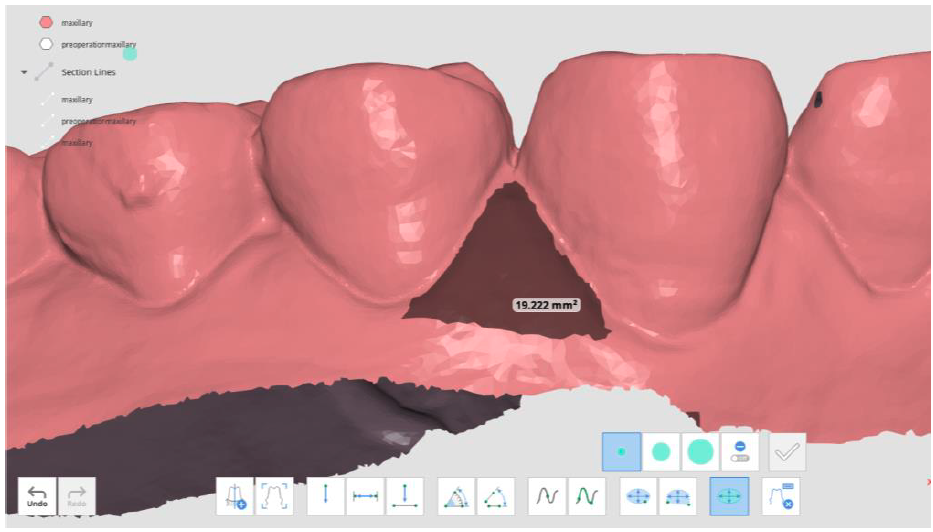

• “测量区域” 工具可通过选择所需的数据来测量面积。

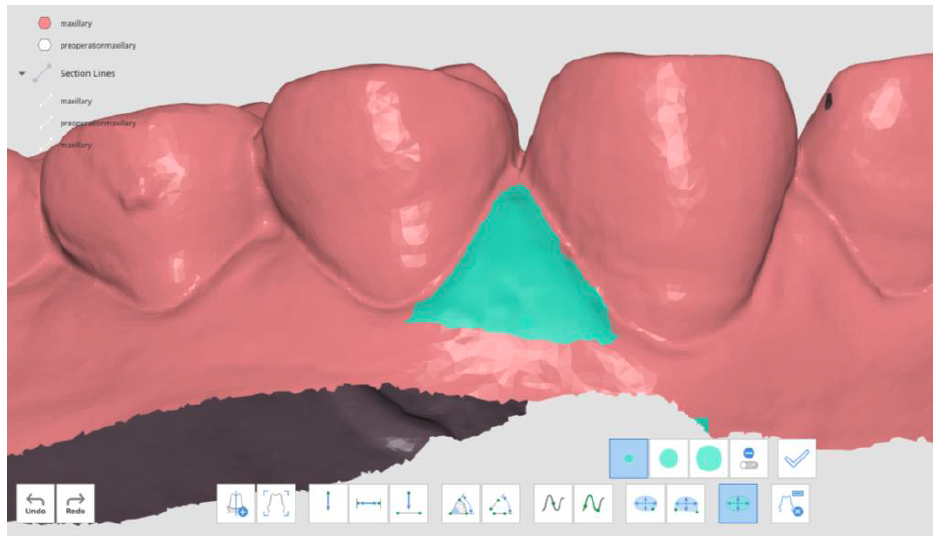

• 选择要计算的3D数据的面积。

• 点击按钮来测量所选区域的面积。

💡 欲删除测量结果，请点击“删除测量结果“按钮并选择数据上的任意结果。也可以在所有测量结果上点击并拖动鼠标从而对其进行删除。
