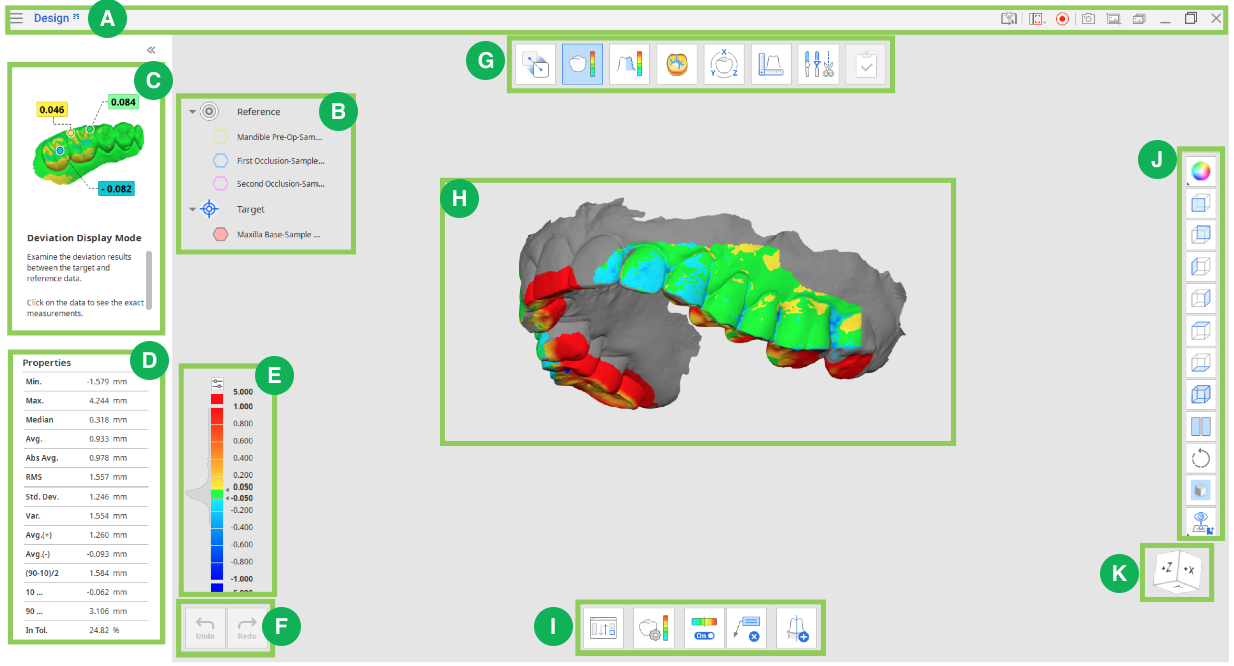

❏ 概述
A. 标题栏
标题栏由以下选项组成。
- 菜单：菜单包括管理项目选项的工具并显示应用程序的详细信息。
- 帮助中心：用于进入 Medit 帮助中心页面。
- 视频捕获区域：选择要录制的区域以进行视频捕获。
- 录像：开始录像。
- 屏幕截图：捕获屏幕。可以自动或手动选择区域。自动选择区域由程序区域和主 3D 区域组成。
- 截图设置：配置截图设置。设置透明或白色背景并选择隐藏所有图标。
- 屏幕截图管理器：用于管理屏幕截图图像。
- 最小化：最小化应用程序窗口。
- 最大化或恢复：最大化或恢复应用程序。
- 退出：关闭应用程序。
B. 数据树

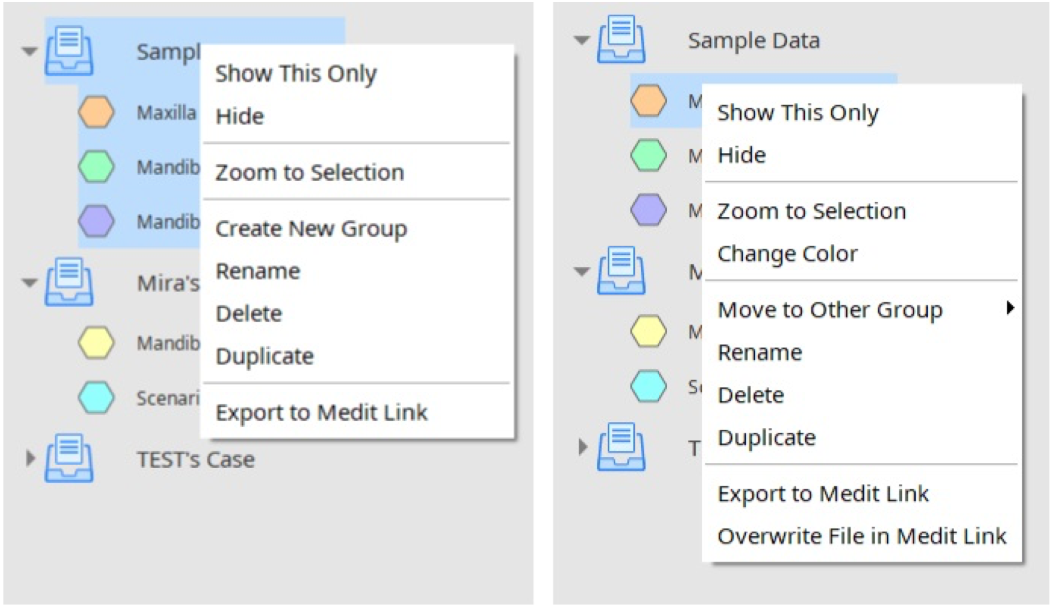

右击鼠标可查看每组数据或特定数据的选项。
- 仅显示：仅显示所选数据。
- 显示/隐藏：隐藏或显示所选数据。
- 缩放至选择：缩放以显示选定的数据。
- 重命名：重命名数据或组。
- 删除：从 Medit Design 中删除数据。
- 导出到 Medit Link：将选定的数据作为附件导出到 Medit Link 案例。
- 覆盖Medit Link中的文件：覆盖Medit Link中的文件，替换以前的版本。
- 复制：复制文件。
- 创建新组：添加一个新的数据组。
- 更改颜色：更改所选数据的颜色。
- 移至其他组：将选定的数据从列表中移至另一组。
💡可以在数据树中选择多个数据并一次删除或复制。
💡请注意，所有上下文菜单命令仅在概览模式下提供。
C. 指导信息
D. 数据属性
E. 颜色图
F. 撤消/重做
-
: 用于撤消上一个操作。
-
: 用于重复之前的操作。
G. 模式
Medit Design 中的模式不受任何特定顺序的影响。无需事先对齐要处理的 3D 数据。
-
概览模式：导入、检查和删除数据。
💡单击正在使用的任何其他模式的图标以退出并返回概览模式。
-
对齐：对齐目标和参考数据。
-
偏差显示模式：查看3D数据的偏差结果。
-
光滑度测量模式：通过颜色图查看数据的表面光滑度。
-
曲率显示模式：通过彩色图查看数据的曲率。
-
转换模式：通过旋转、平移、缩放或使用转换矩阵来转换 3D 扫描数据。
-
测量模式：测量3D数据或其剖面线上的距离、角度、长度和面积。
-
编辑模式：使用提供的各种功能编辑和修剪数据。
-
完成：“覆盖”或“导出”文件以保存更改并关闭程序。
💡 如果想在 Medit Link 中准备好测量结果以供交流，请使用位于主工具栏上的“屏幕截图”工具截取屏幕截图。
H. 3D 数据视图
I. 工具箱
- 可用的命令选项显示对应于当前阶段。
J. 侧边工具栏
数据显示方式
-
彩色：用于查看带有颜色信息的数据。
-
彩色网格：用于显示带有颜色信息和网格的数据。
-
单色：用于以单一颜色查看数据。
-
单色网格：用于查看带有网格的单色数据。
-
网格线框：用于仅将数据显示为网格。
3D 数据视图选项
-
+Z 轴视图：见前视图。
-
-Z 轴视图：见后视图。
-
+X 轴视图：见左视图。
-
-X 轴视图：见右视图。
-
+Y 轴视图：见顶视图。
-
-Y 轴视图：见底视图。
-
等轴测视图：参见等轴测视图。
-
拆分视图：允许同时处理两组数据。
-
旋转：单击鼠标左键并拖动以旋转数据。
-
网格设置：用于设置网格显示选项。它显示或隐藏网格并控制其相对于模型的位置（打开或关闭叠加）。
K. 查看立方体
- 视图立方体显示 3D 视图方向，并在视图旋转时实时更新。可以通过单击立方体的面来对齐视图方向。
