概览模式

在概览模式下，您可以仔细检查导入的数据并使用剖面视图功能，可以对咬合关系进行更详细的分析。

当没有选择左侧面板上的其他模式时，默认进入此模式。

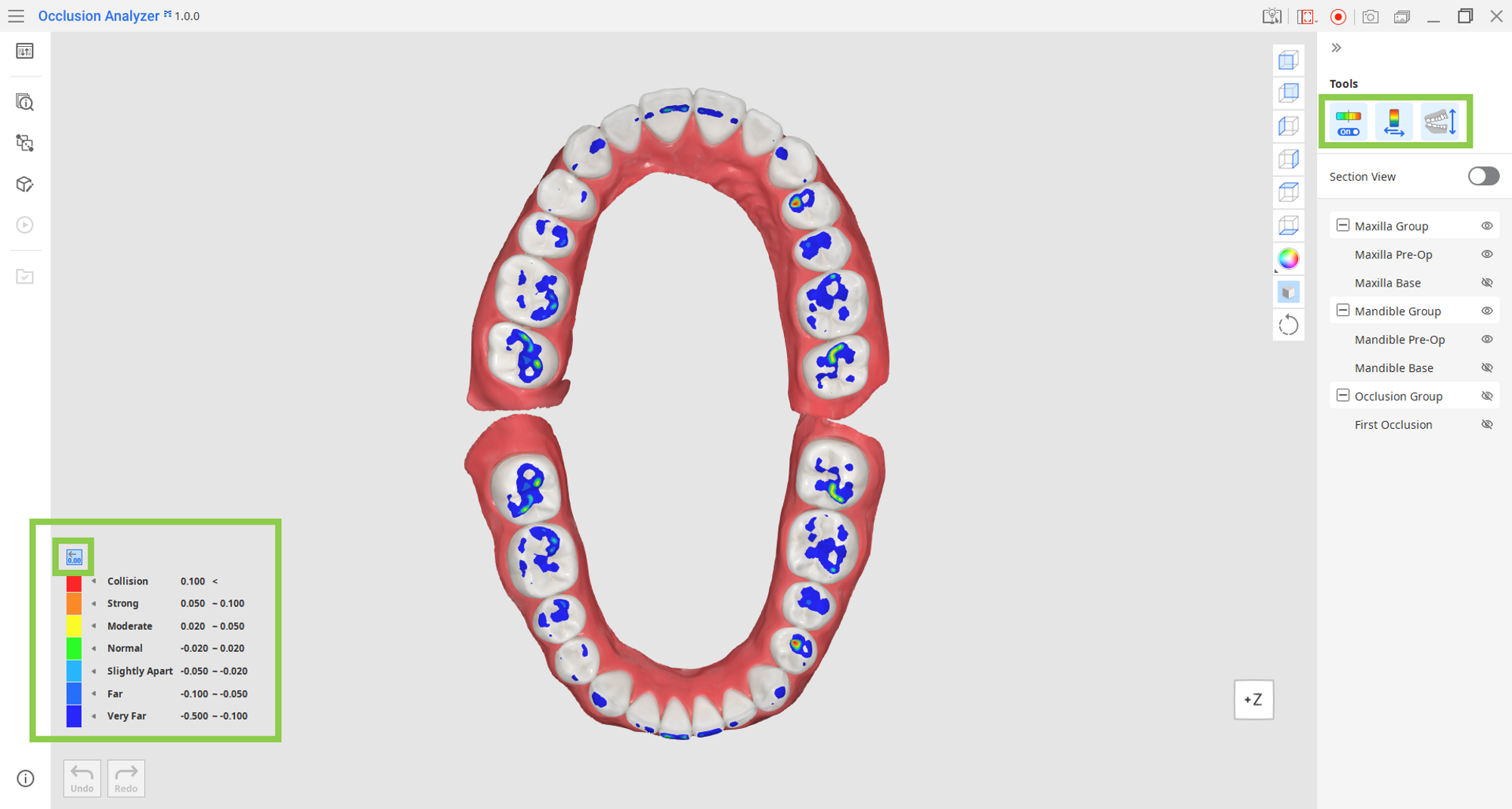

在窗口的右侧，可以找到工具面板，其中包含执行咬合分析所需的所有关键功能。 除部分限制外，这些功能都可以在所有模式下使用。

工具

色图开/关

• 打开或关闭色图。

切换偏差显示区

• 在所有数据和仅咬合接触区域之间切换偏差显示比例尺。

切换视图

• 可在“开口”和“闭口”视图之间切换

剖面图

• 打开此功能可使用创建和管理剖面视图的工具



如何使用颜色图

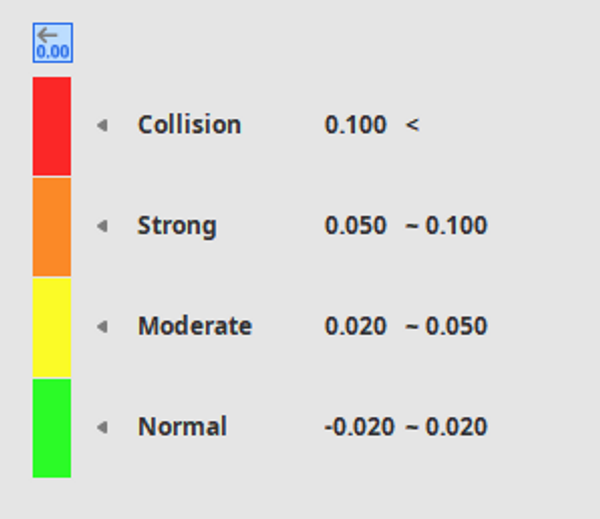

默认情况下，颜色贴图处于打开状态。 它显示了上颌和下颌之间的接触关系。 参考窗口左下角的色图比例尺，帮助分析咬合情况。 使用色图比例尺顶部的图标将其展开并显示每种颜色的特定值范围。

如果只想查看咬合接触点的数据，单击“切换偏差显示区”，色图比例尺将仅限于正值。



如何使用剖面视图

打开“剖面视图”功能以使用剖面。

工具（剖面视图）

添加剖面

• 添加一个新的剖面。

多视图

• 显示所有平面的剖面图。

自动添加剖面

• 在咬合干扰区域自动添加平面。

显示/隐藏剖面视图

• 显示或隐藏剖面、线和剖面视图窗口。

动态裁剪

• 移动剖面时实时显示剖面视图。

设置牙弓线

• 手动创建或调整牙弓线。

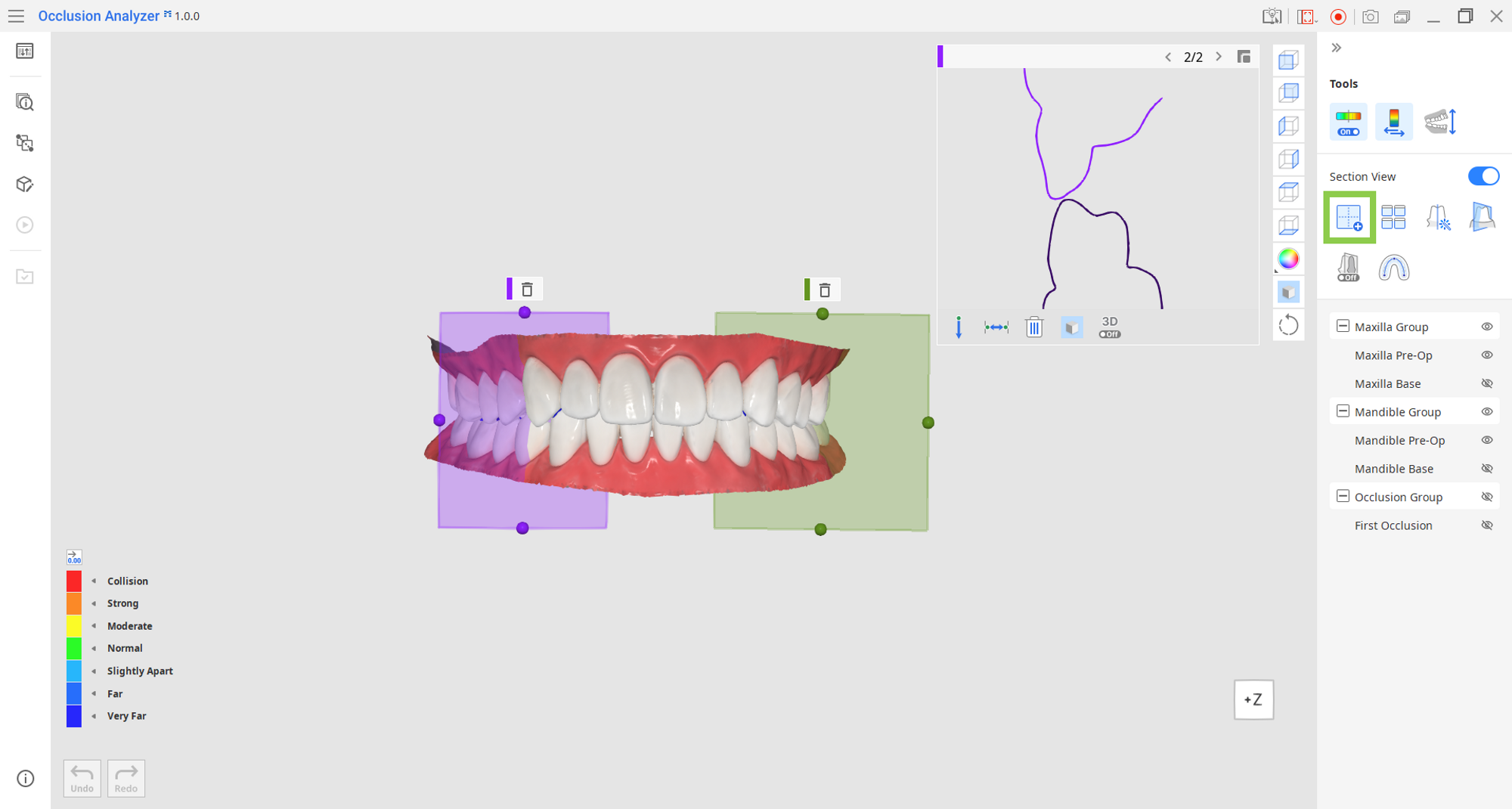

1. 使用“添加剖面”在您感兴趣的数据区域中创建一个新剖面。

• 您最多可以创建 4 个平面。
• 如果需要，单击并拖动每个平面以更改其位置。 要删除平面，请单击平面顶部的垃圾桶图标。

💡您还可以使用“自动添加剖面”功能，软件将在咬合干扰区域自动创建平面。 请注意，使用它会删除之前创建的所有平面。

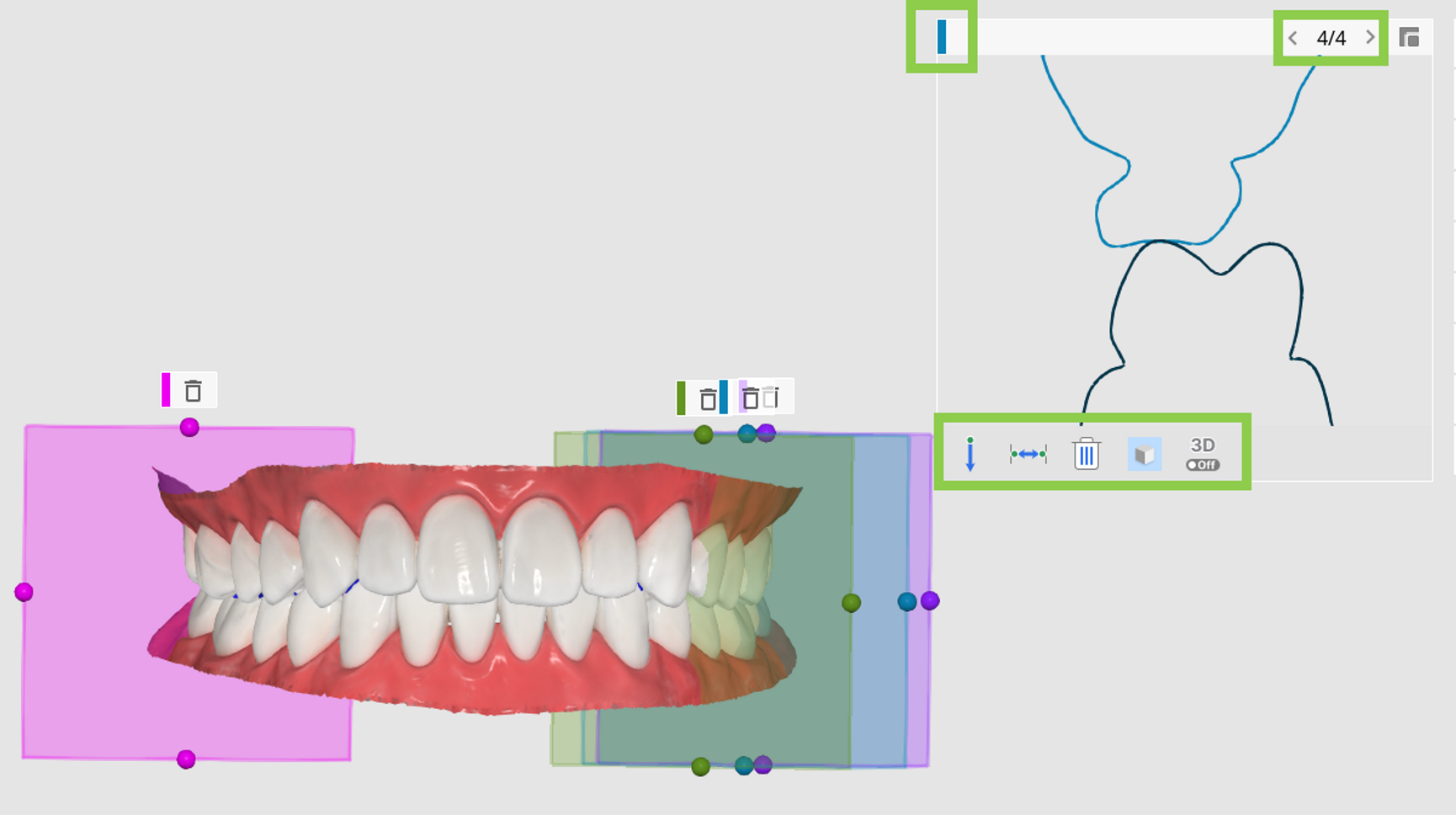

2. 每个剖面都有自己的视图窗口。

• 它们采用颜色编码以便于识别。
• 使用顶部的向右和向左箭头在剖面视图之间切换。
• 使用鼠标滚轮放大视图。

剖面视图窗口中提供了 5 个工具。

测量一点距离	测量到相邻 3D 数据或线的最短距离。
测量两点距离	测量两点之间的距离。
删除测量结果	单击它们删除测量结果。
网格 (mm)	显示或隐藏网格。
3D视图	以 3D 形式显示截面视图。

默认情况下，剖面视图窗口的位置和大小是固定的。 点击右上角可以移动和调整大小； 再次单击它返回到默认状态。

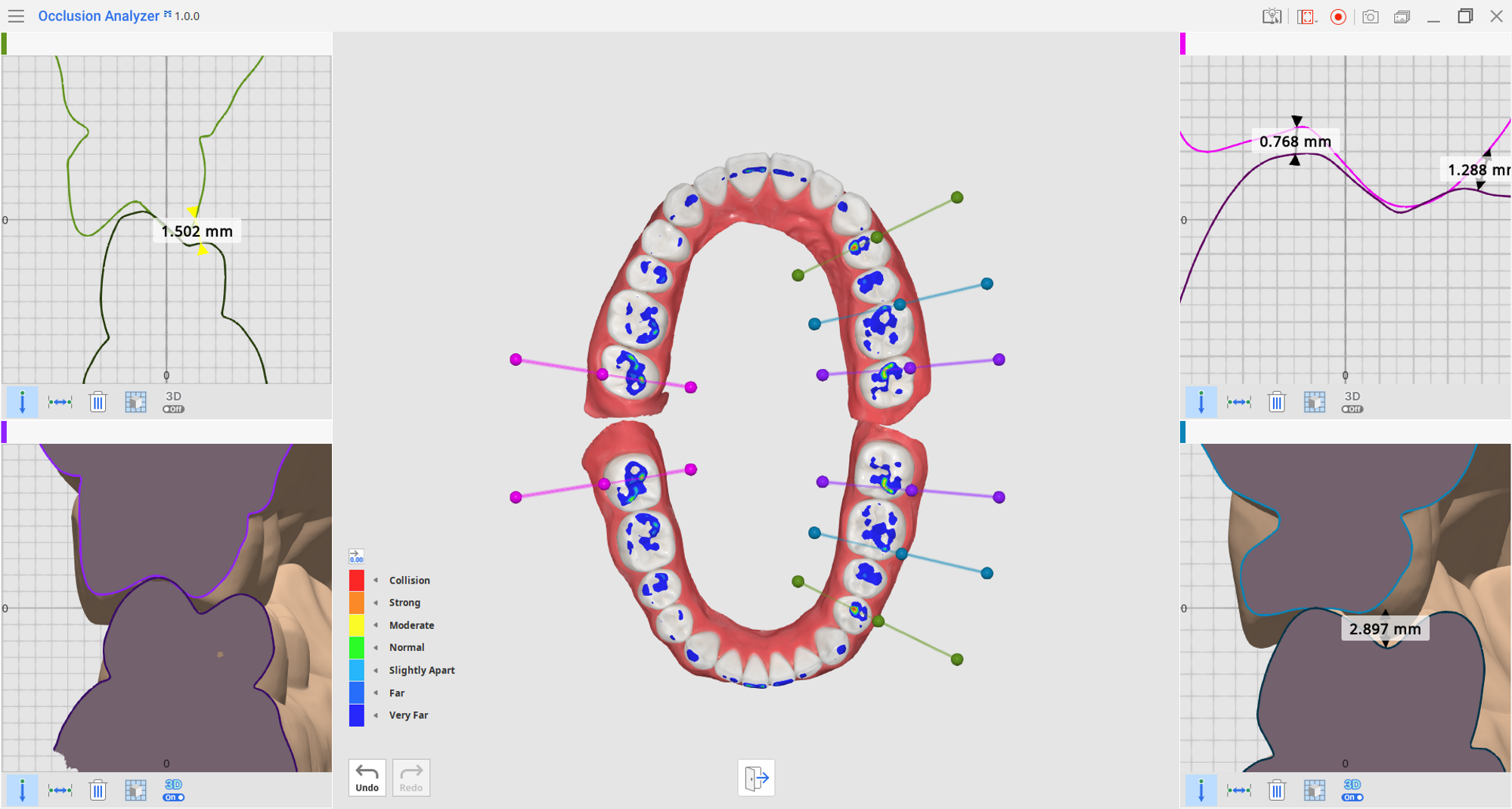

3. 如果要比较所有已创建平面的剖面视图，请使用“多视图”功能。

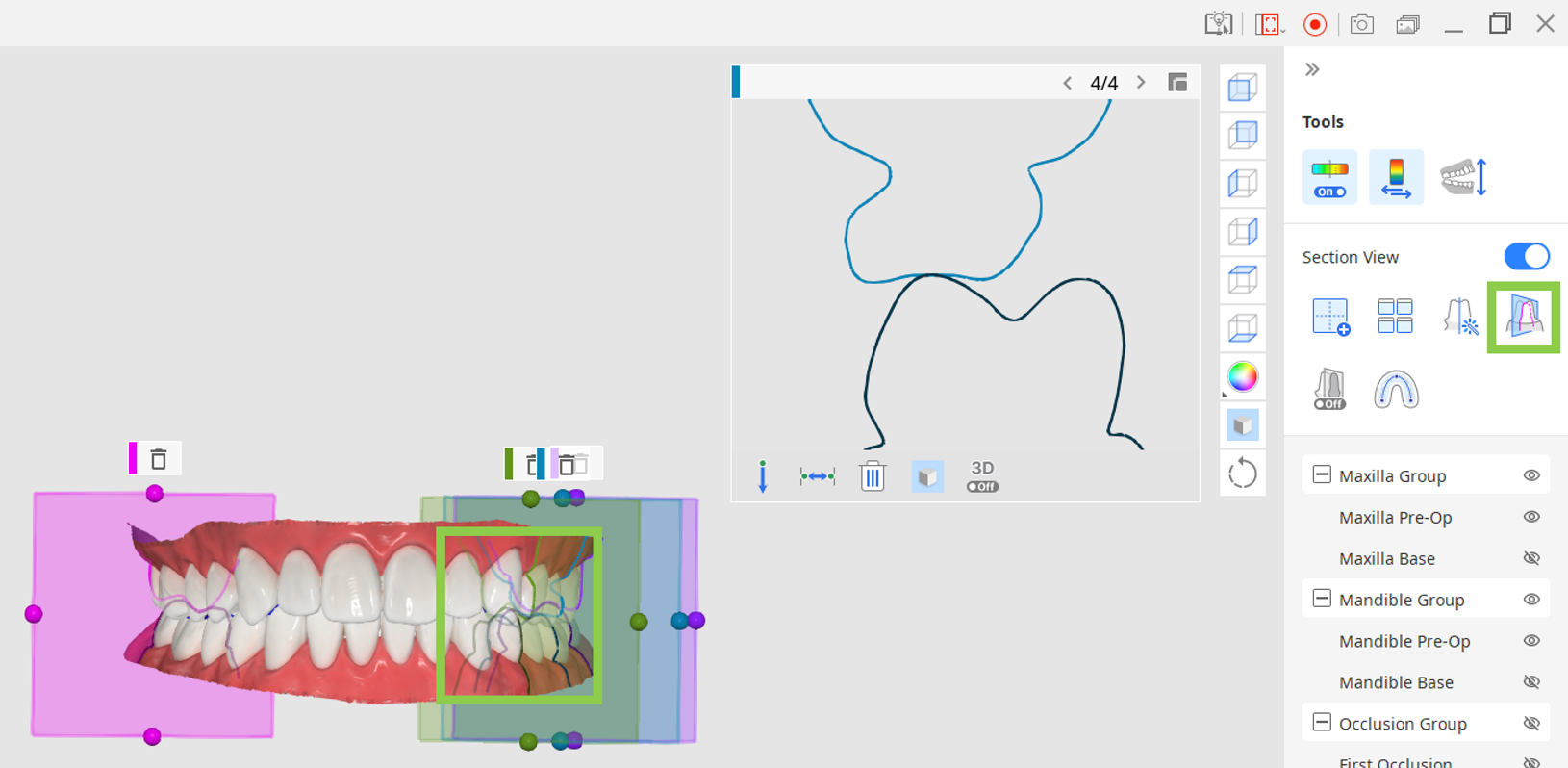

4. 单击“显示/隐藏剖面视图”图标，可显示/隐藏剖面视图窗口、剖面和线。 使用此功能可以在其他模式下工作时保留创建的剖面。

💡如果关闭“剖面视图”功能，您创建的所有剖面都将被删除。

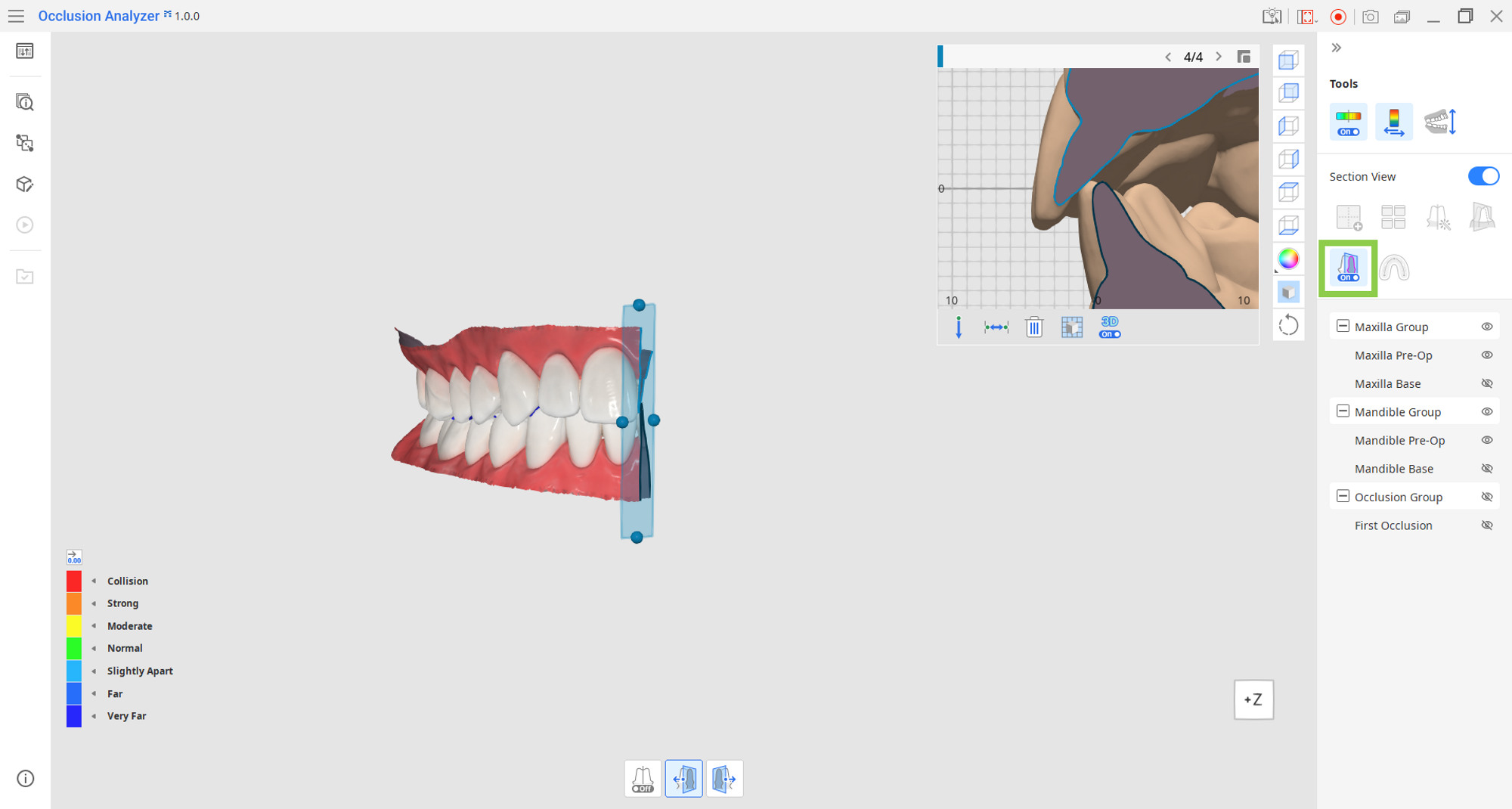

如何使用“动态裁剪”

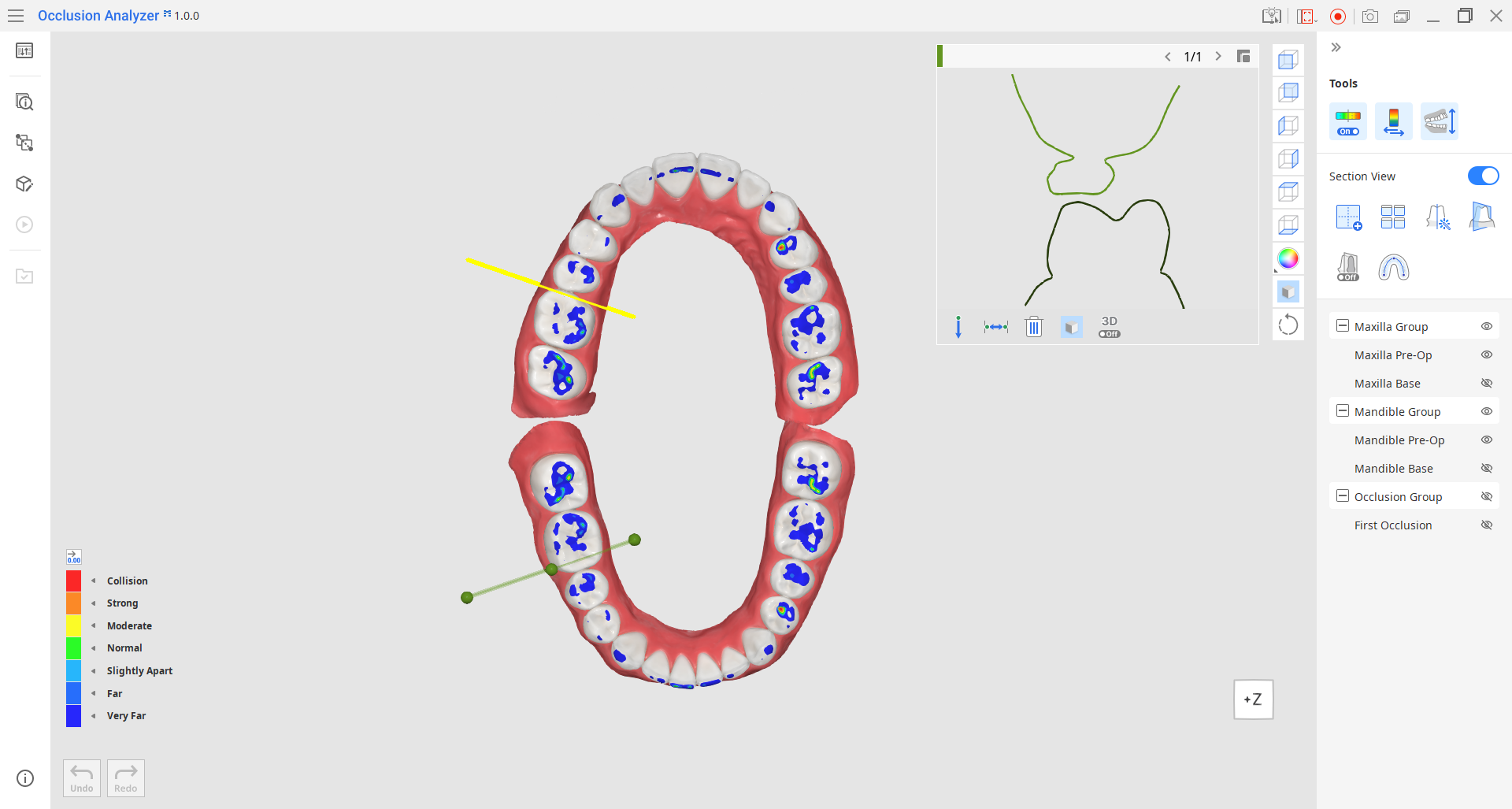

当您移动剖面时，动态裁剪会实时显示剖面视图。您可以在剖面的左侧或右侧裁剪数据或使用“自动修改裁剪方向”（将在您沿牙弓线移动时切换裁剪方向）。

💡使用剖面上的控制点可旋转剖面。



工具箱（动态裁剪）

自动修改裁剪方向

• 移动平面时自动改变裁剪方向。

右裁剪

• 裁剪平面右侧的数据并仅显示左侧。

左裁剪

• 裁剪平面左侧的数据并仅显示右侧。



如何使用“设置牙弓线”

如需使用此功能，系统必须能够检测到数据上的牙弓线。 如果在导入数据时未检测到牙弓线，系统会要求您设置一条。 也可以后期调整。

⚠️ 如果您使用的扫描数据只有上颌和下颌的四分之一牙弓，系统可能会要求您手动设置牙弓线。

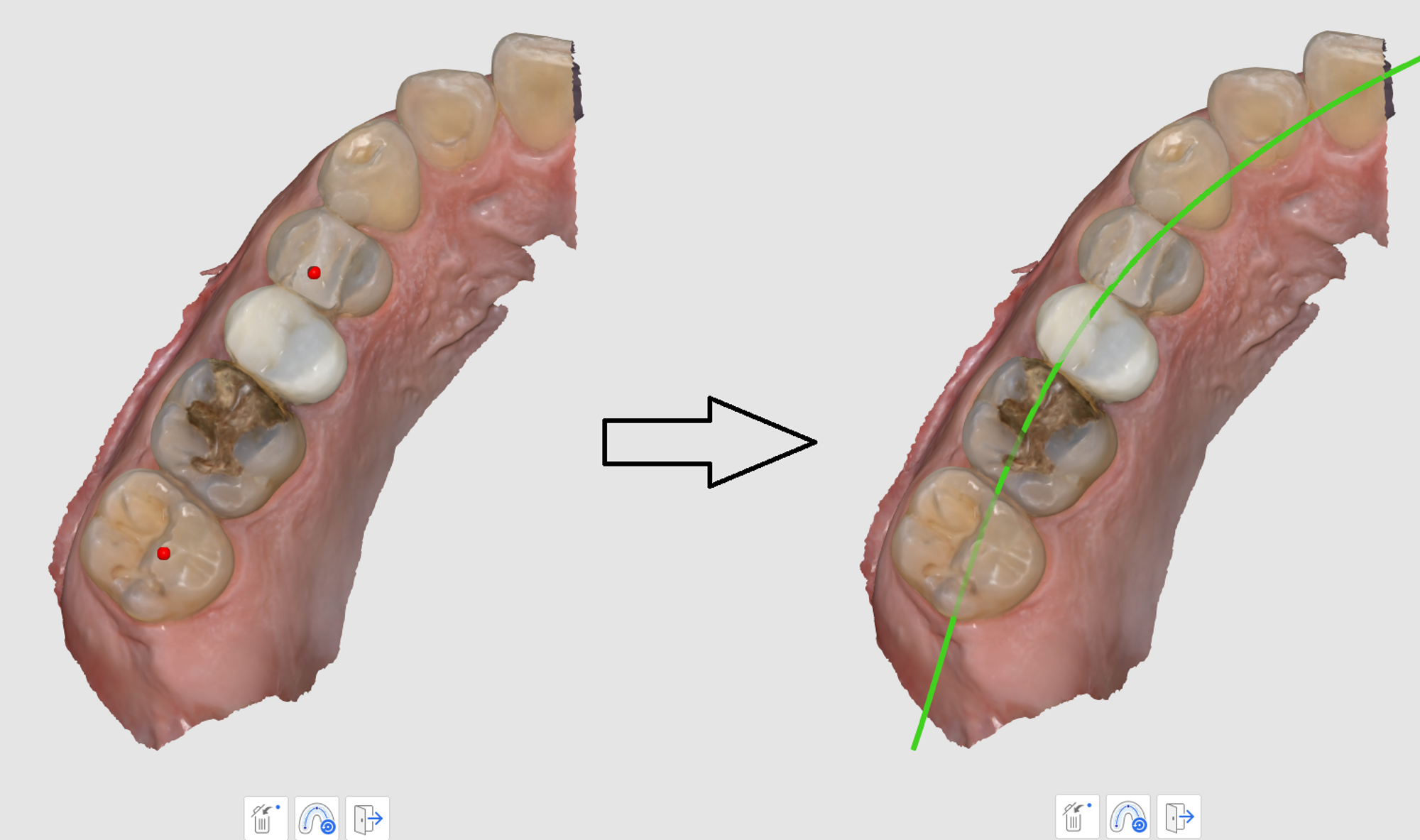

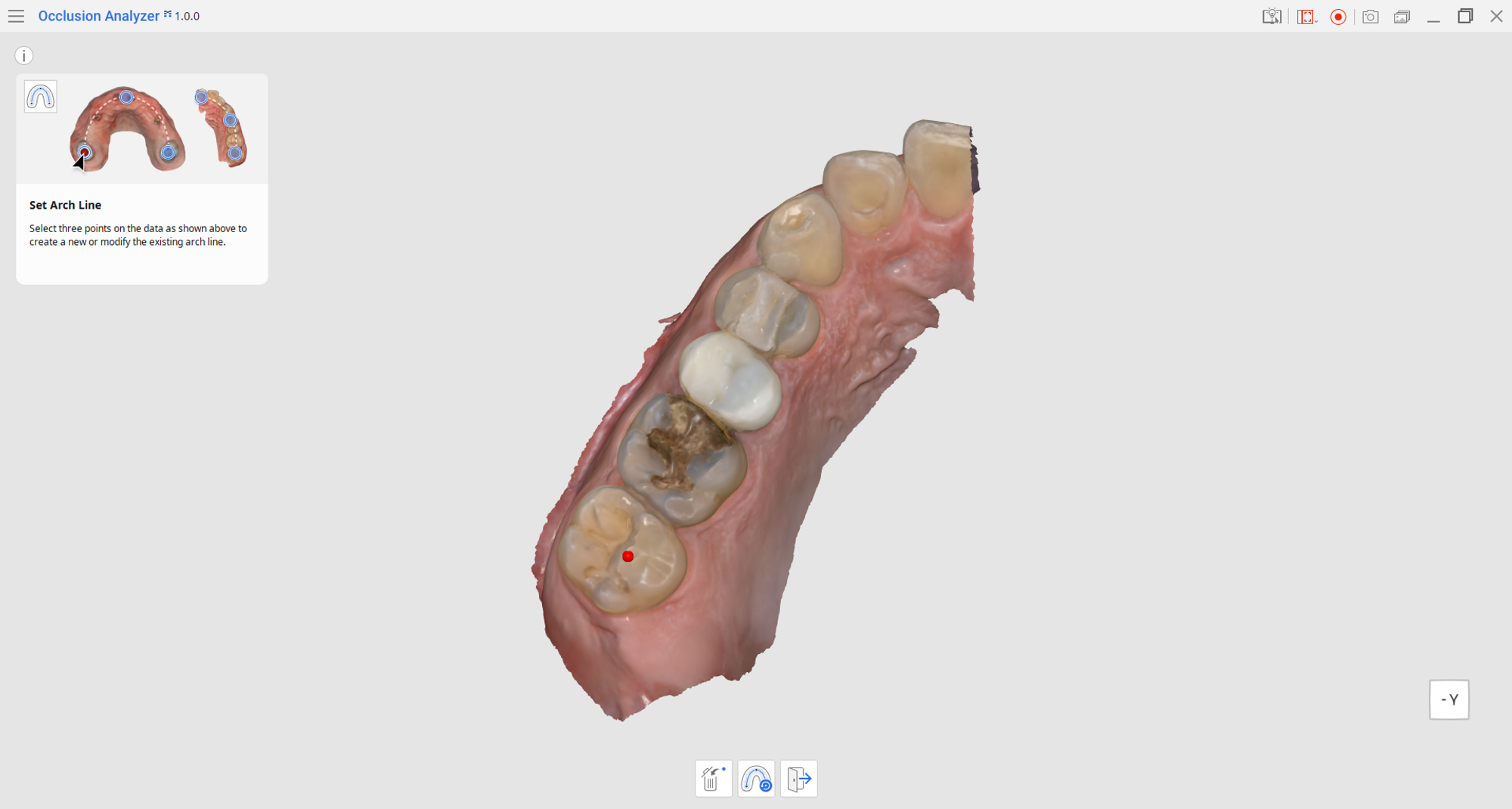

1. 沿着牙弓曲线在数据上选择三个点，将创建一条牙弓线。

• 您可以使用“删除标记点”功能删除最后创建的点以更正线条。
• 如果您正在调整现有的牙弓线，您可以使用“重置”重置为上次保存的牙弓线。

2. 完成后，单击“退出”按钮。 牙弓线将被保存。



工具箱（设置牙弓线）

删除标记点

• 删除最后创建的标记点。

重置

• 恢复以前保存的牙弓线。

退出

• 返回上一步。
