Логические операции состоят из трех типов операций: Объединение, Пересечение и Разрез. Идея этой операции аналогична концепции, известной из диаграмм Венна.

Когда куб «А», а сфера «В»:

A ⋃ B: данные, принадлежащие A или B. ➠ Union

A ⋂ B: данные, принадлежащие A и B. ➠ Пересечение

A - B: данные, которые принадлежат A, а не B. ➠ Вырезать



Перед выполнением логических операций вы можете перемещать и вращать данные с помощью мыши.

• Нажмите и удерживайте колесо мыши, чтобы перемещать данные.
• Щелкните правой кнопкой мыши, чтобы повернуть данные

Union

Объедините две или более сетки в одну.

1. Нажмите на «Союз», чтобы открыть диалоговое окно.

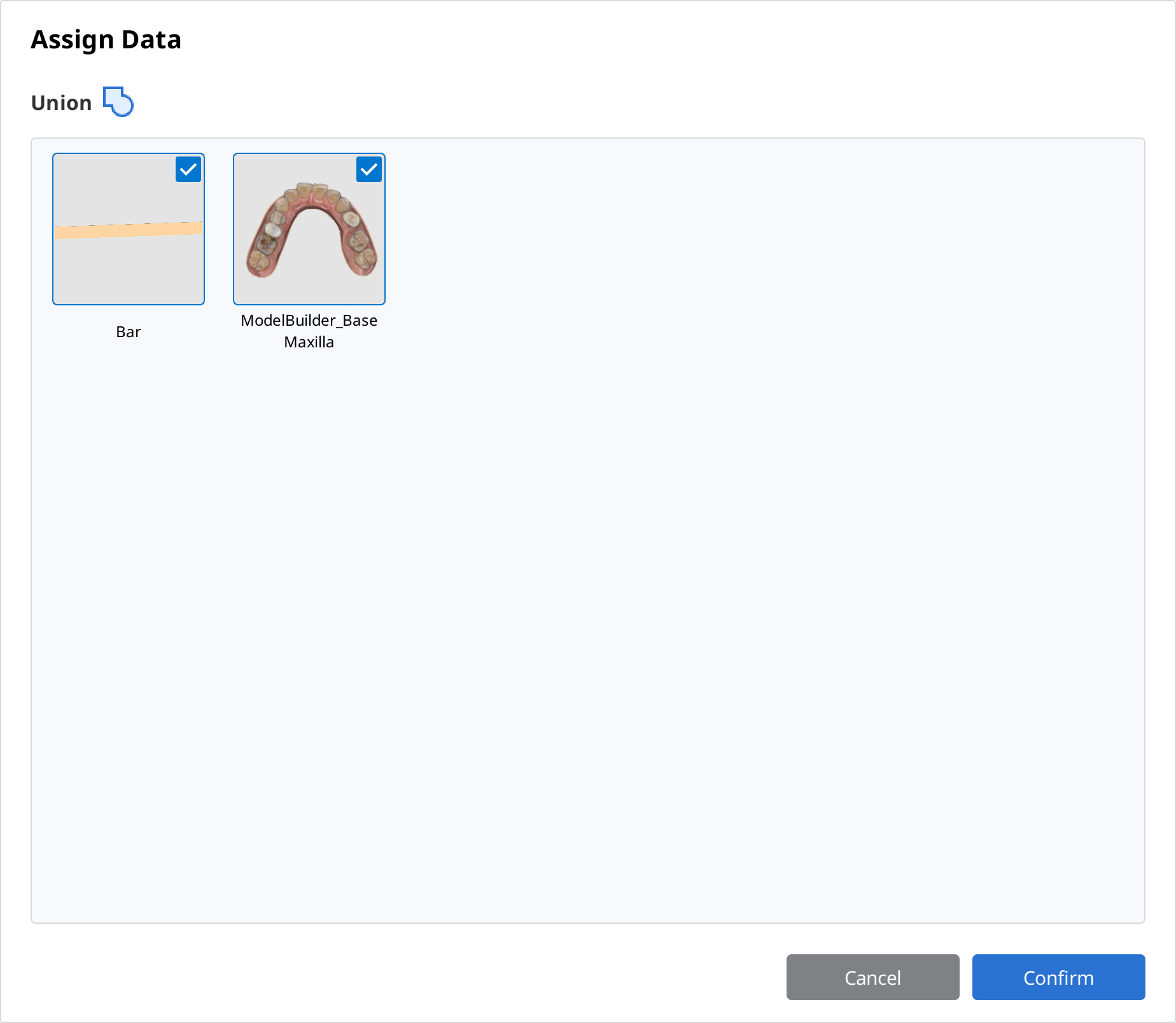

2. Выберите два или более данных для объединения.

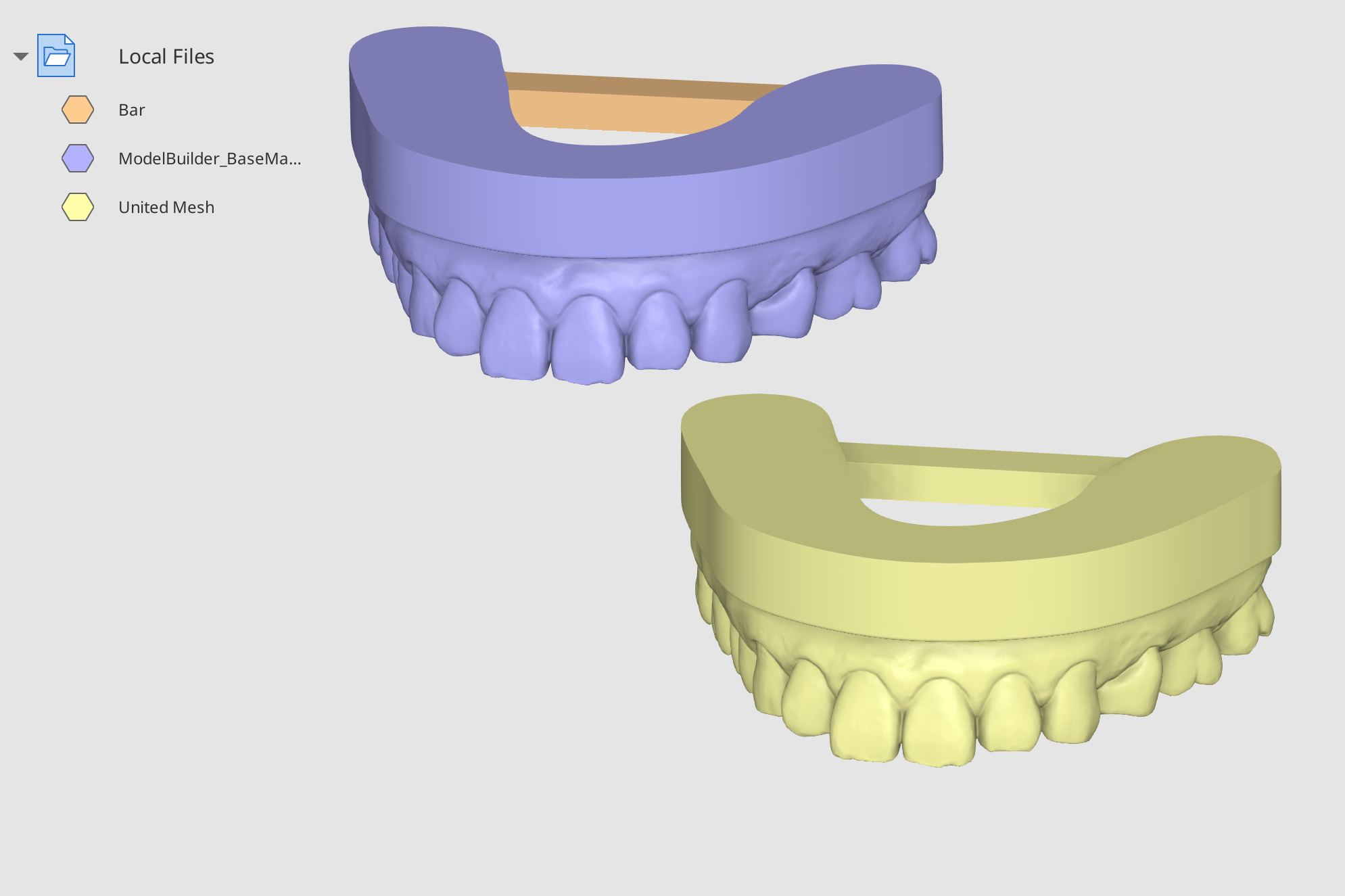

3. Нажмите «Подтвердить», чтобы объединить данные. Как только данные будут успешно объединены, вы увидите новый файл сетки с именем «United Mesh» в дереве данных. Используйте дерево данных, чтобы легко просматривать и скрывать данные.



Пример «Союза»

Вы можете использовать функцию «Союз», чтобы прикрепить опорные стержни к модели. Представленная ниже модель была разработана с помощью Medit Model Builder. Импортируйте эти данные из Medit Link, затем откройте в Medit Design. Импортируйте панель поддержки со своего ПК, нажав «Импортировать локальные файлы».

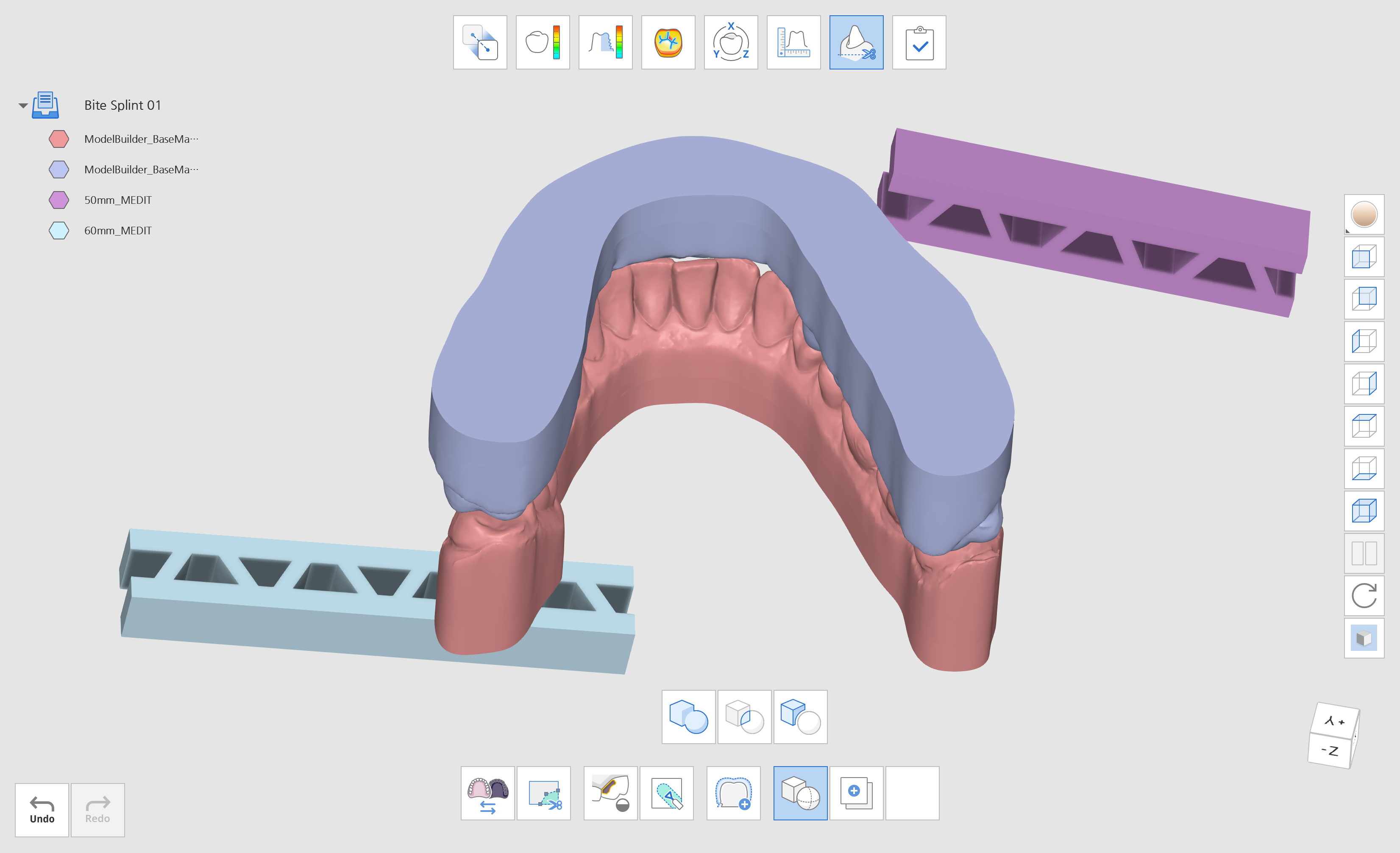

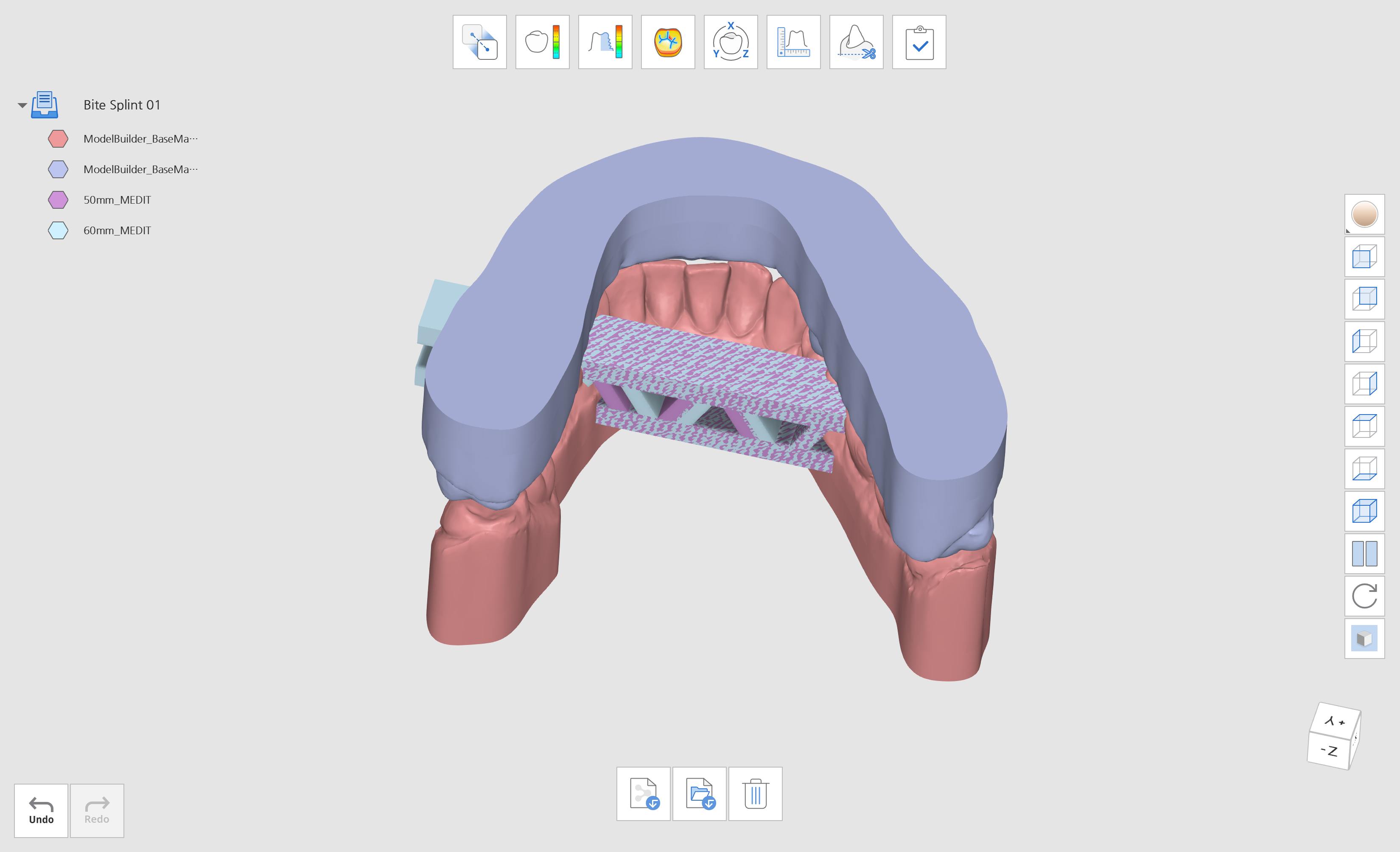

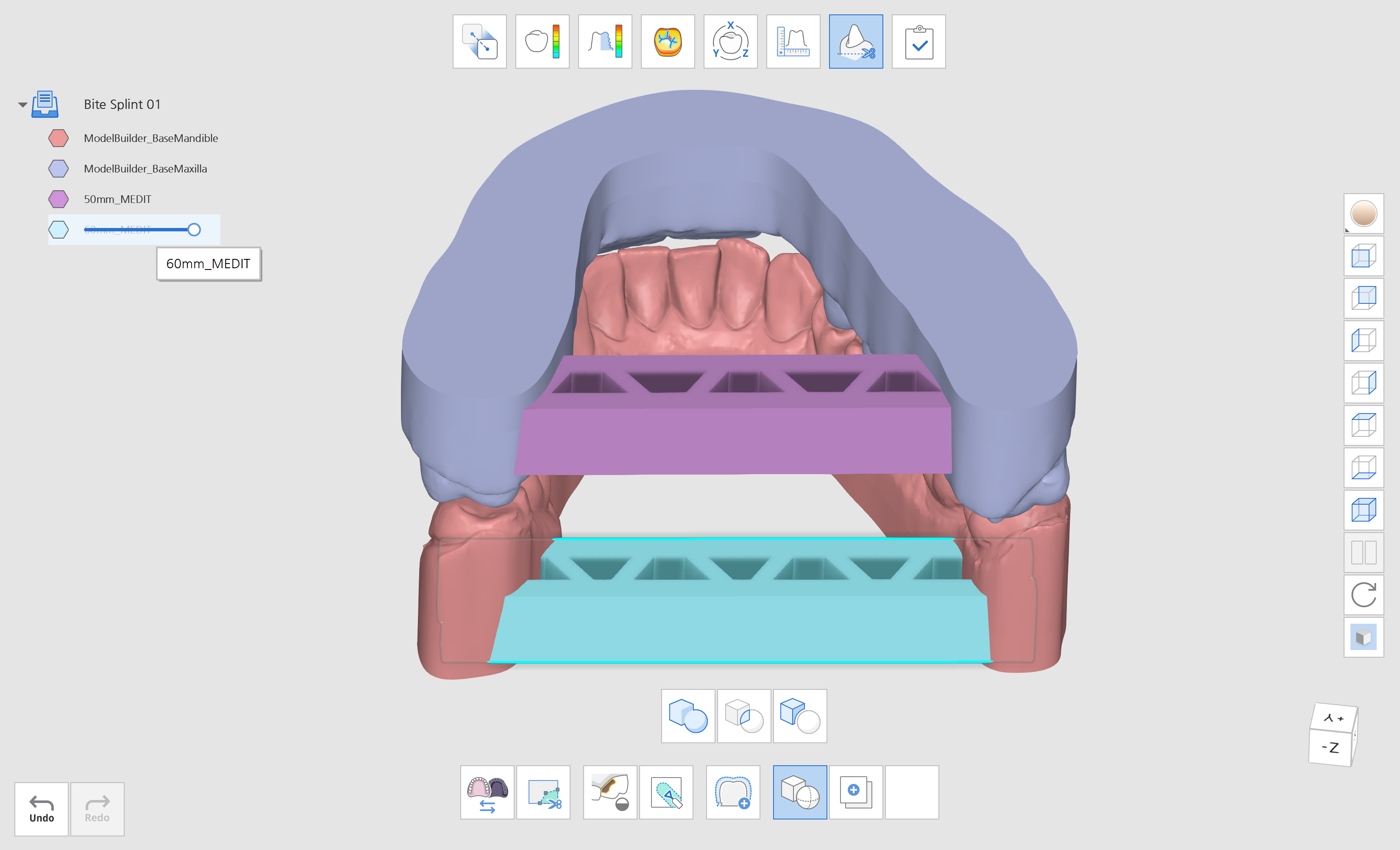

Перейдите в режим редактирования и нажмите «Boolean». Расположите опорные стержни соответствующим образом.

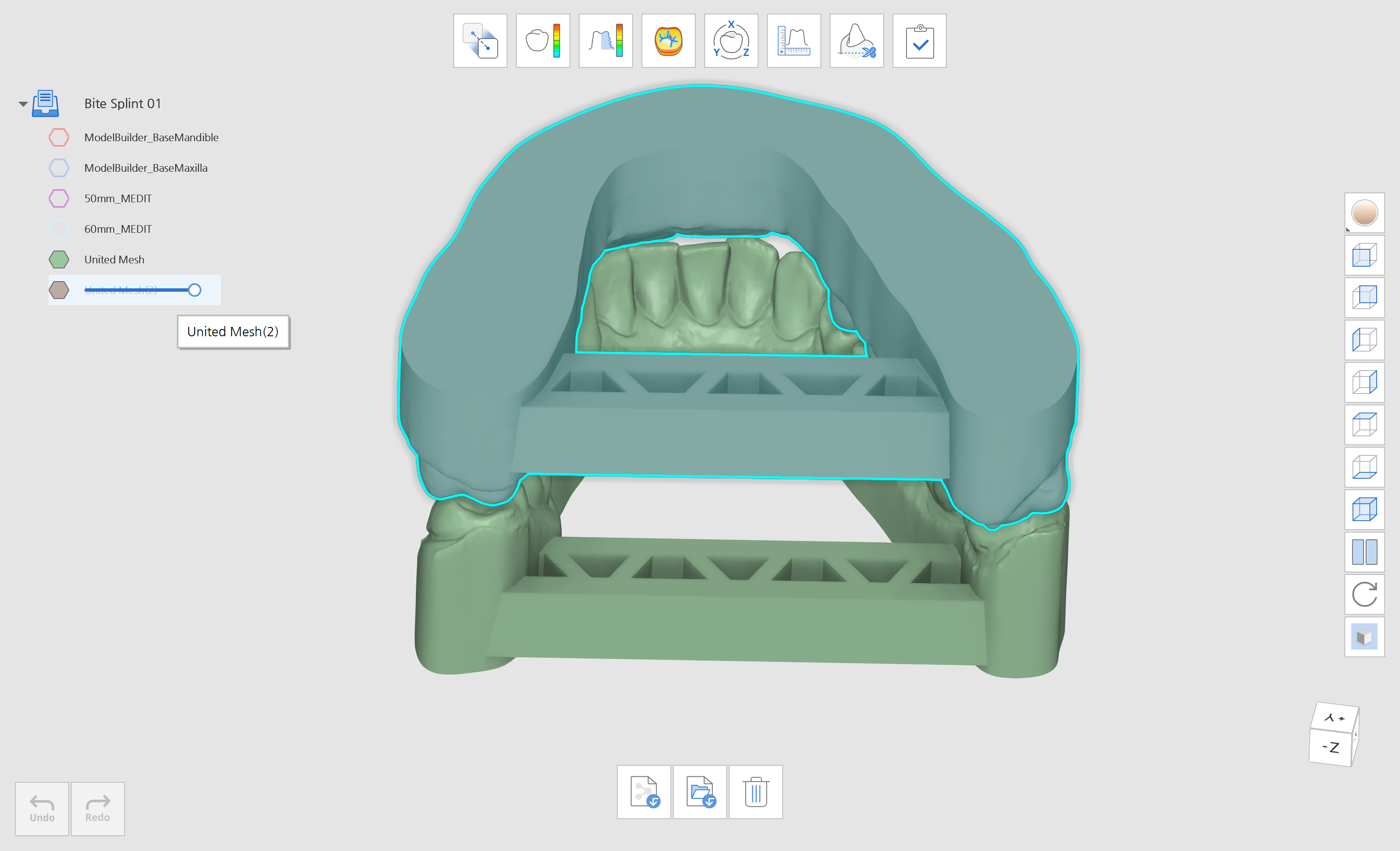

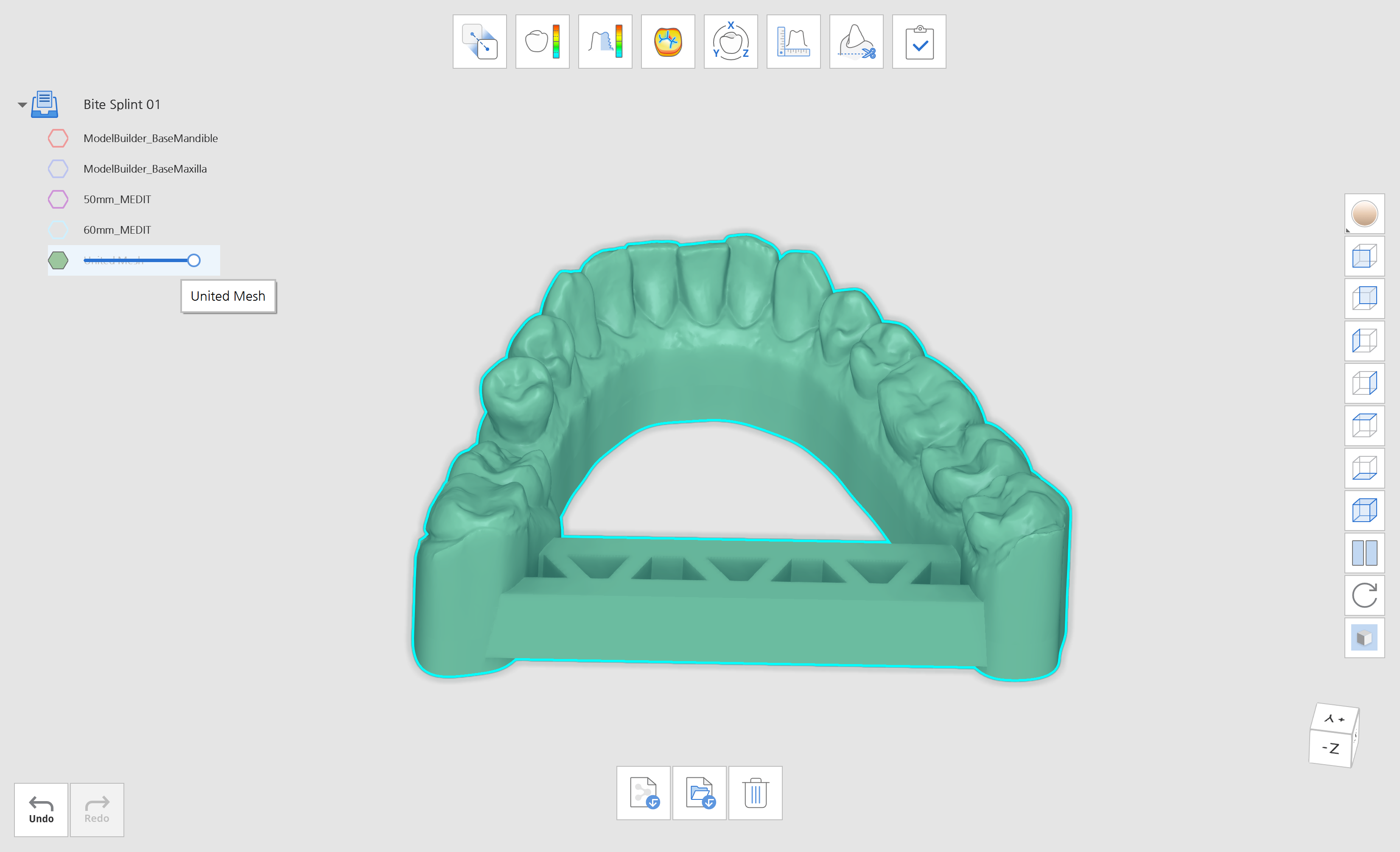

Затем нажмите «Объединить», чтобы объединить модели вместе. Объедините данные верхней челюсти с данными поддержки, чтобы создать новую объединенную модель сетки. Повторите то же самое для нижней челюсти.

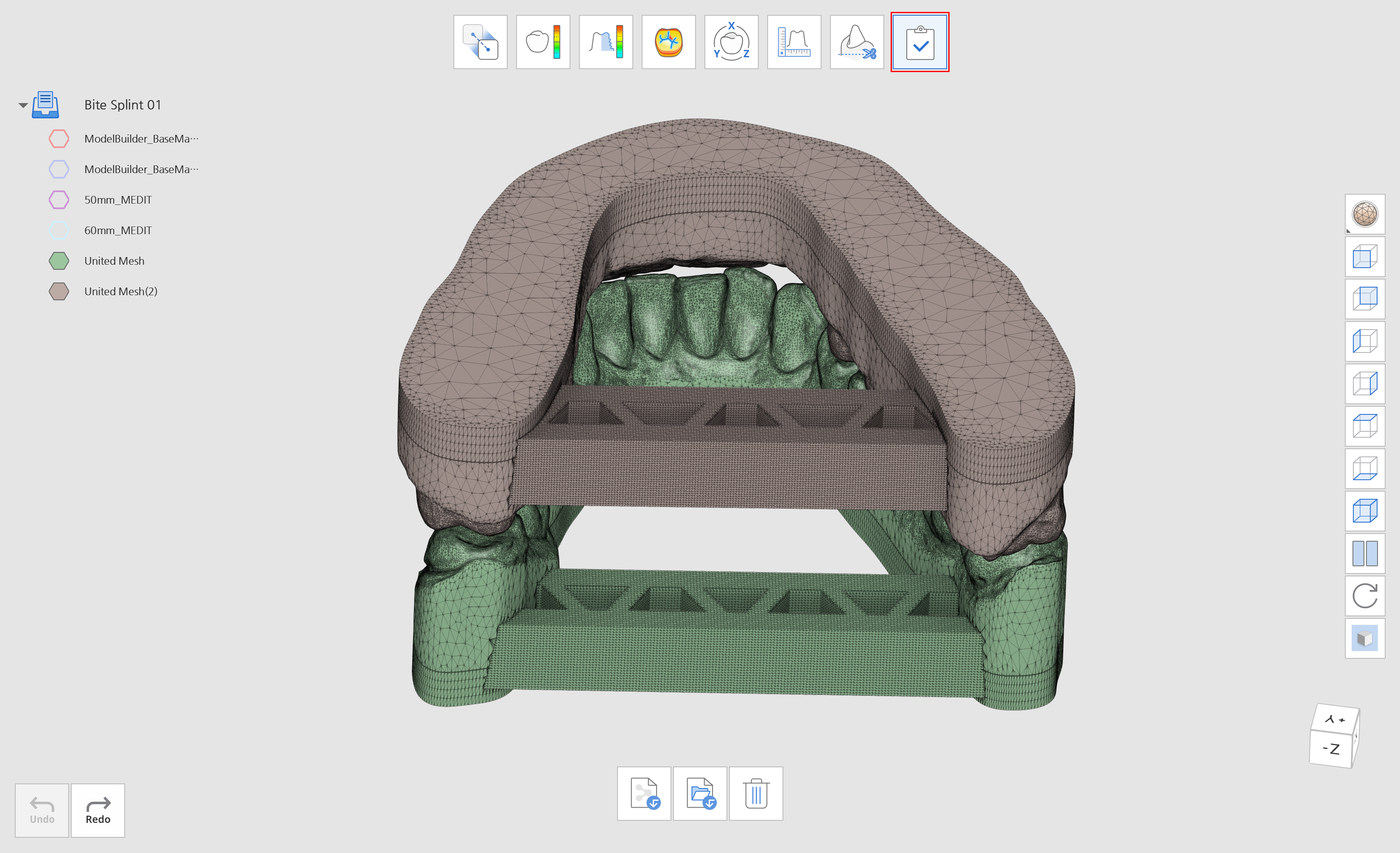

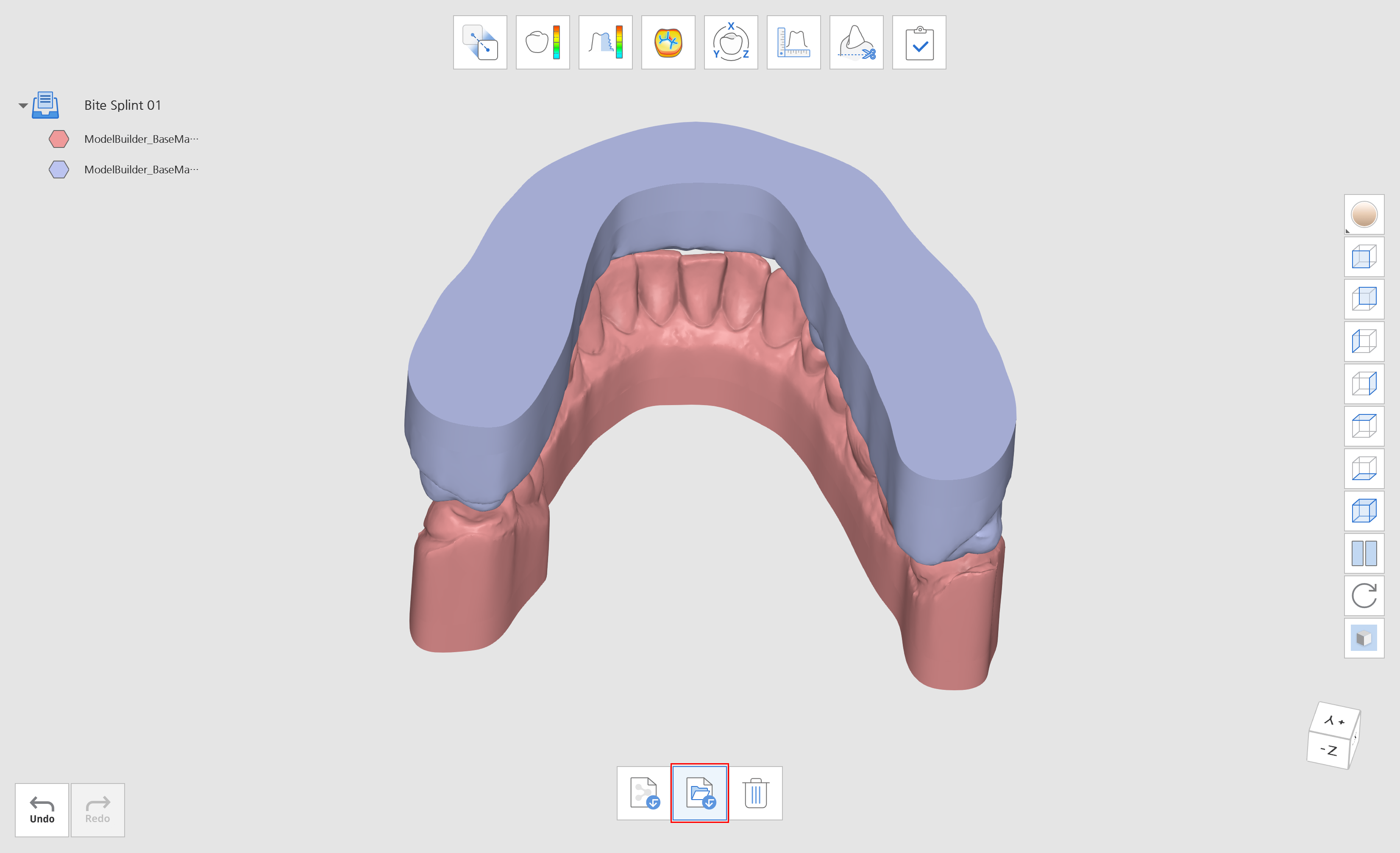

Нажмите «Завершить», чтобы закончить, и выберите способ сохранения данных.



Intersection

Используется для извлечения данных пересеченной сетки.

1. Щелкните значок «Пересечение», чтобы открыть диалоговое окно.

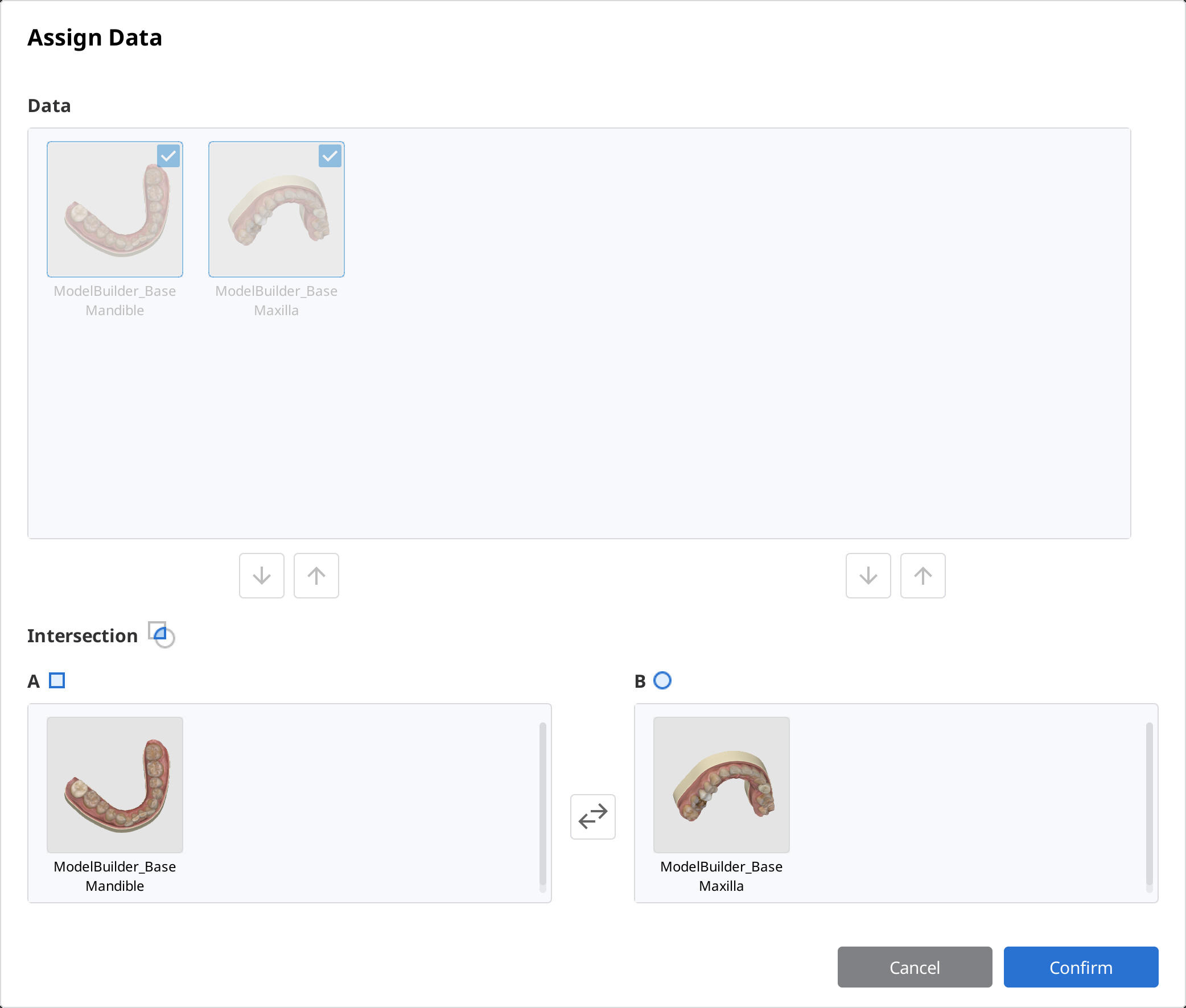

2. Появится диалоговое окно «Назначить данные». Назначьте данные A и B с помощью стрелок. Вы также можете перетащить данные в A и B.

• Если вы назначили их неправильно, вы можете просто поменять местами данные, нажав «Поменять местами A и B».

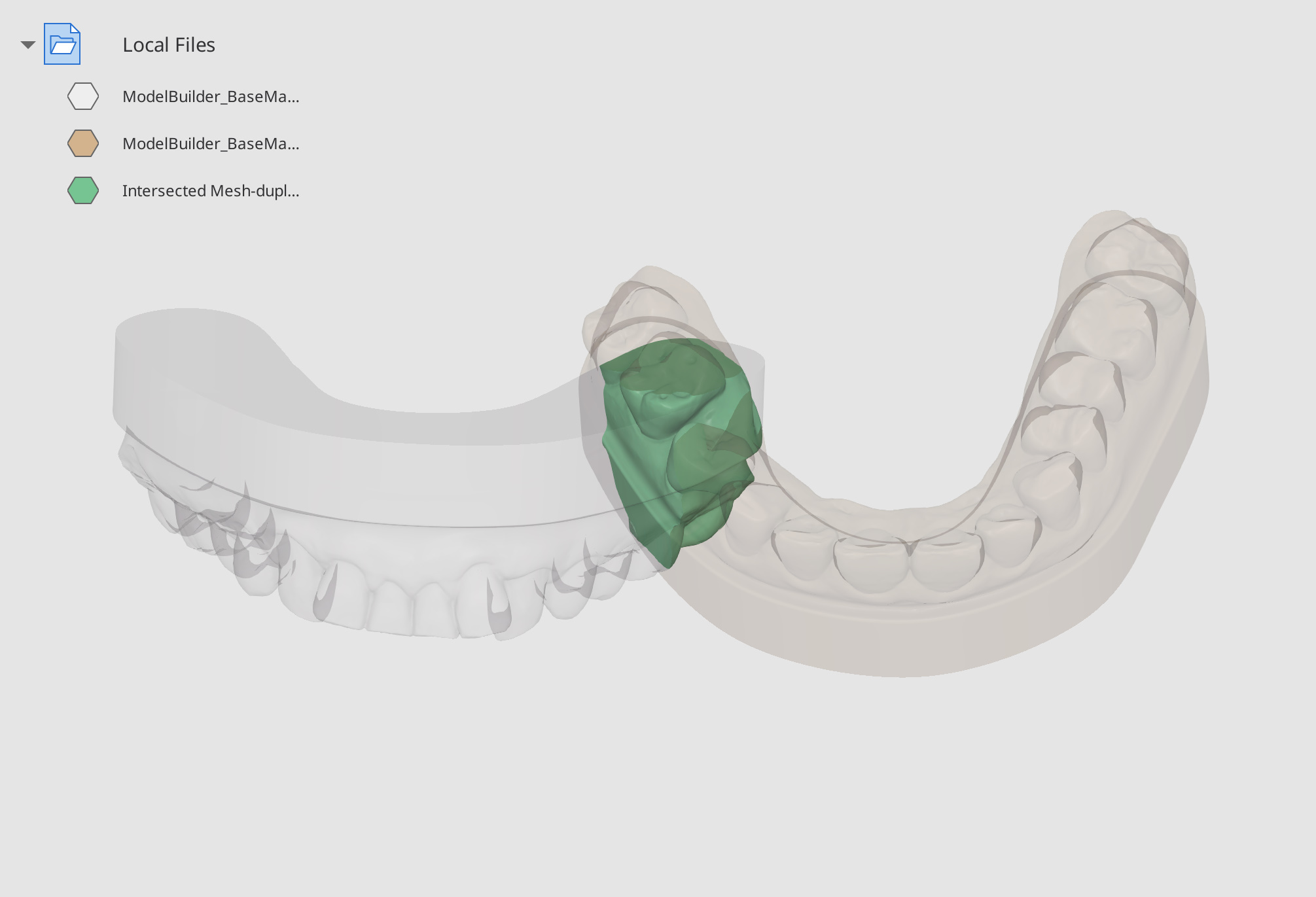

3. Нажмите «Подтвердить» и дождитесь создания нового файла данных. Вы можете видеть, что данные пересекающейся сетки были извлечены.



Cut

Удалите сетку из A, которая перекрывается с B.

1. Щелкните значок «Вырезать», чтобы открыть диалоговое окно.

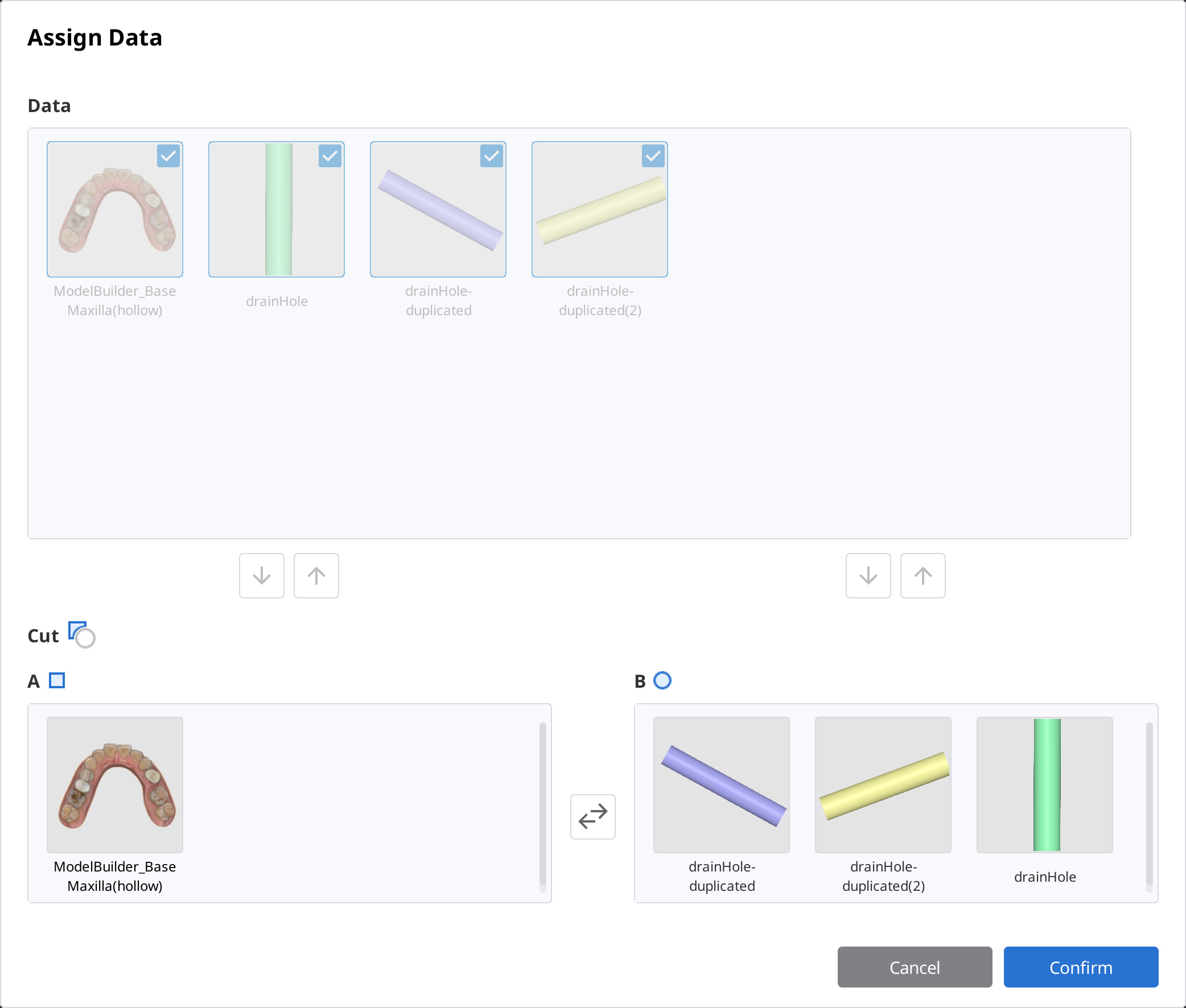

2. Появится диалоговое окно «Назначить данные». Назначьте данные A и B с помощью стрелок. Вы также можете перетащить данные в A и B.

• Если вы назначили их неправильно, вы можете просто поменять местами данные, нажав «Поменять местами A и B».

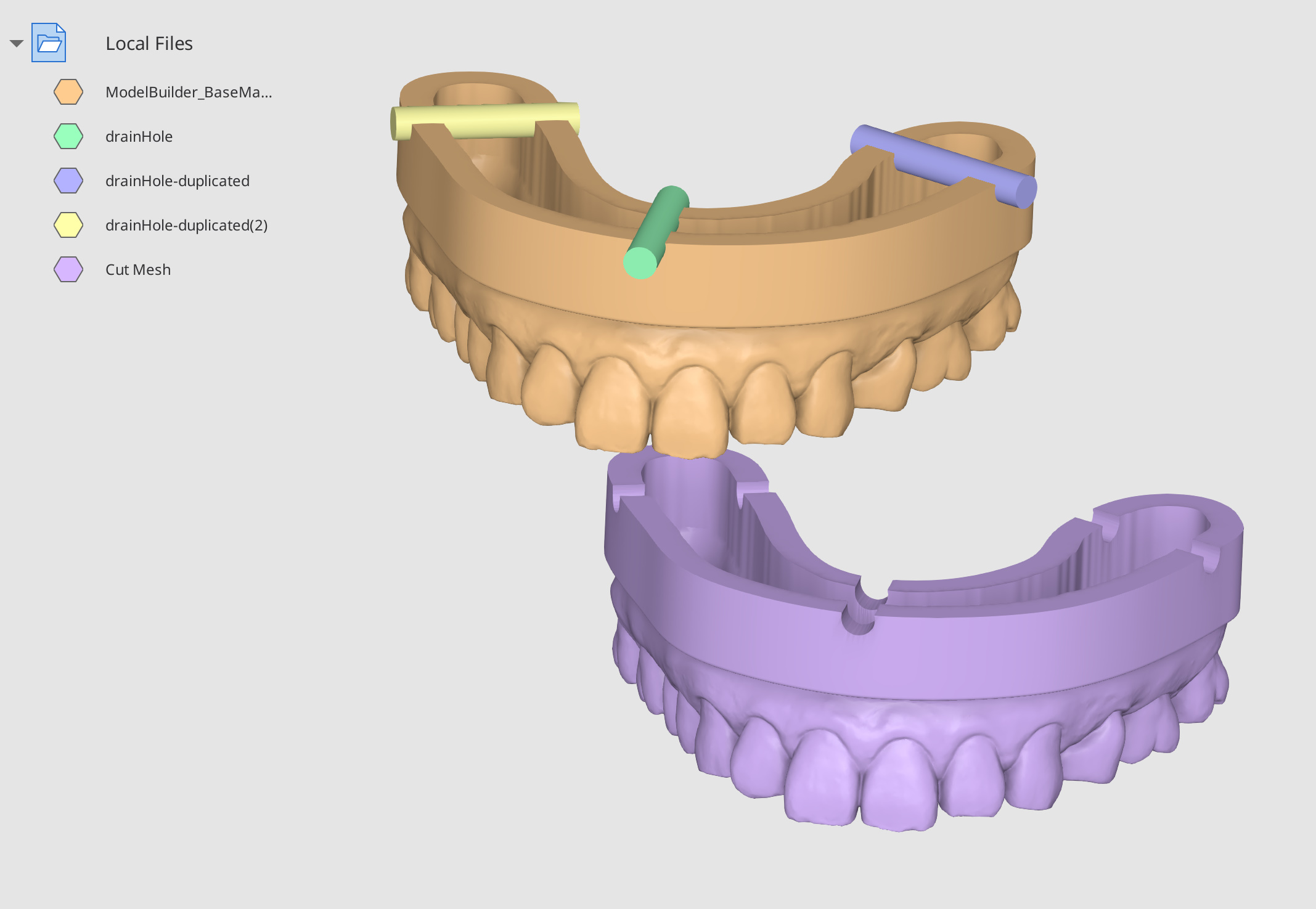

3. Нажмите «Подтвердить» и дождитесь создания нового файла данных. Вы можете видеть, что сетка из A, которая перекрывается с B, была удалена, что привело к удалению данных окклюзии.



Пример "Вырезать"

Вы можете использовать функцию «Вырезать», чтобы создать отверстия в пользовательском лотке. Представленная ниже модель была разработана с помощью Medit Model Builder. Импортируйте эти данные из Medit Link, затем откройте в Medit Design. Импортируйте панель поддержки со своего ПК, нажав «Импортировать локальные файлы».

Импортируйте файлы цилиндров и дублируйте их в соответствии с вашими потребностями.

💡 Советы и подсказки

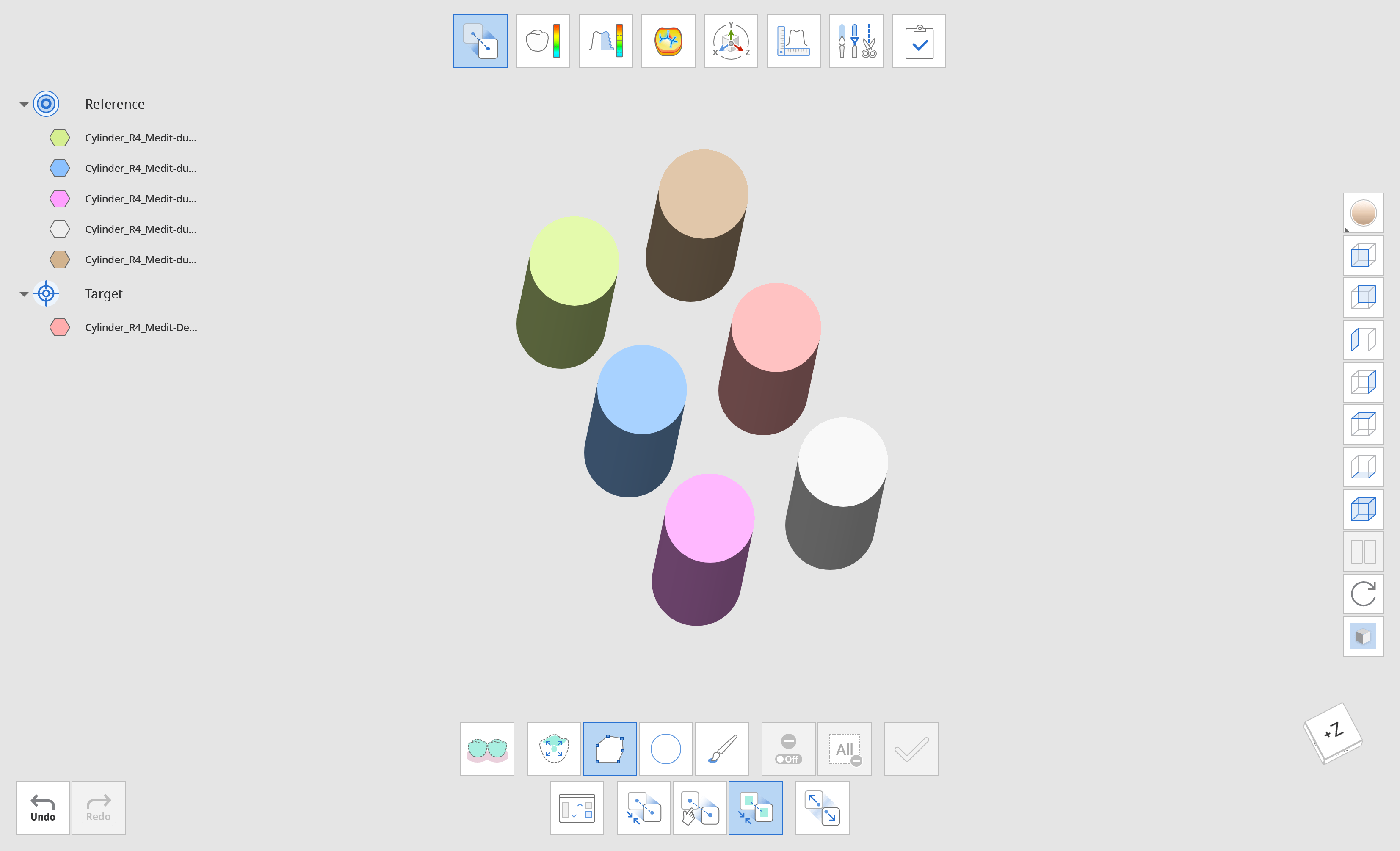

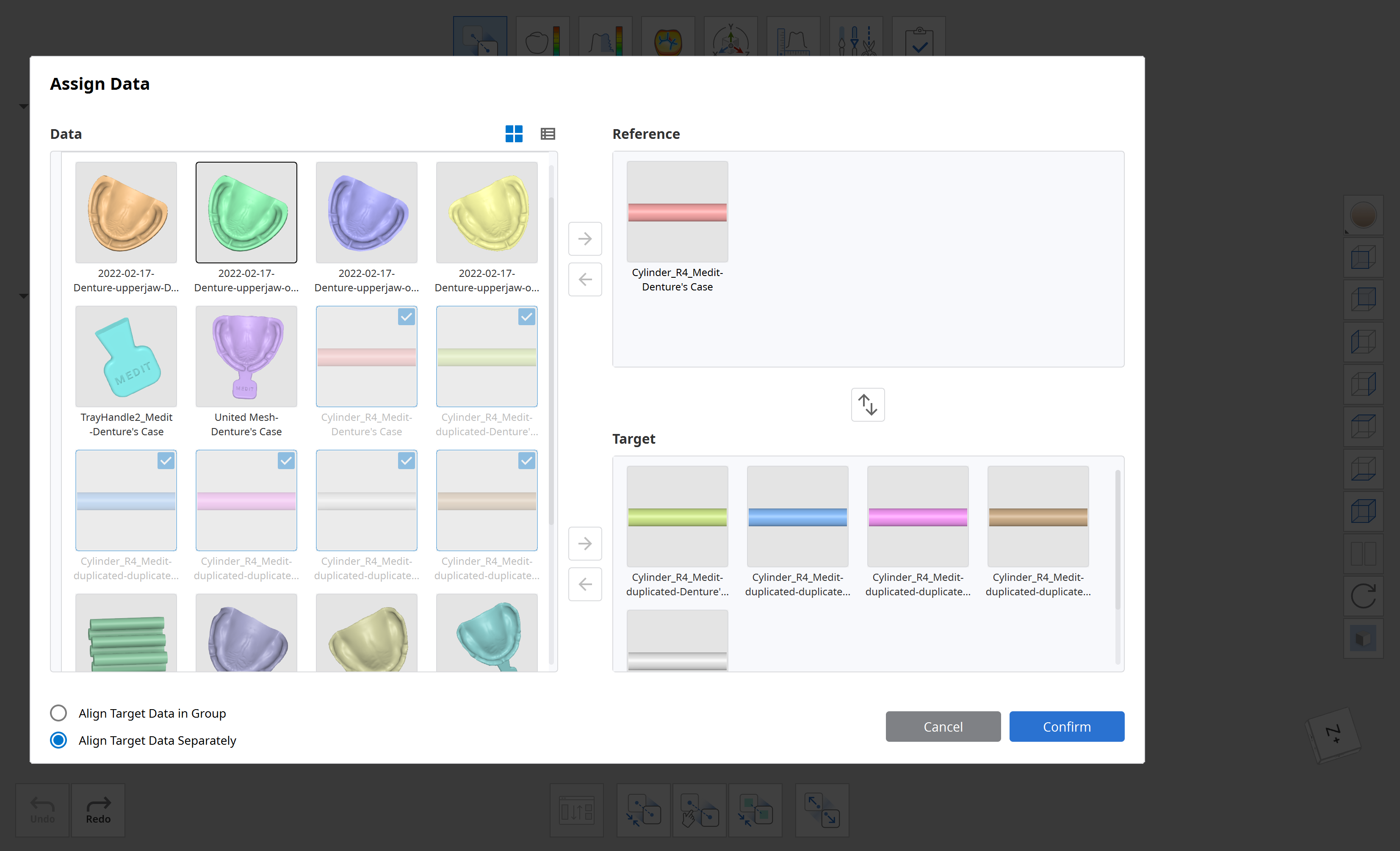

Вы можете использовать функцию «Отсоединить» в «Выравнивании», чтобы разместить их равномерно. В «Выравнивании» поместите один из данных цилиндра в эталон, а остальные в цель. Затем выберите параметр «Выровнять целевые данные отдельно». Когда вы после этого нажмете кнопку «Отсоединить», целевые данные будут выровнены равномерно.

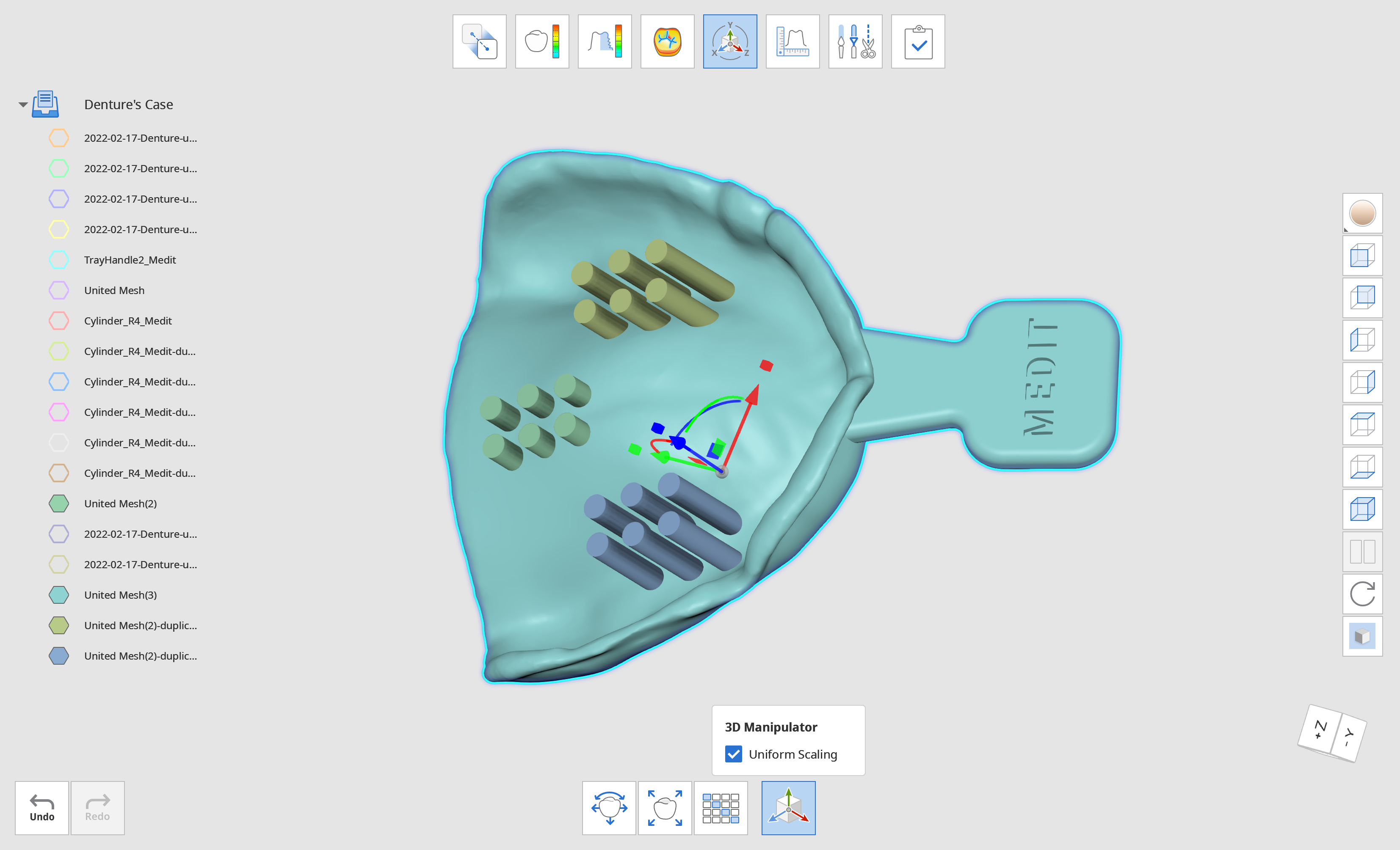

Объедините шесть цилиндров в один набор, используя «Союз». Дублируйте наборы три раза, чтобы создать три набора из шести цилиндров. Поместите наборы цилиндров следующим образом и используйте функцию «Вырезать», чтобы создать отверстия. Назначьте комплекты цилиндров B, чтобы их можно было удалить из A. (A - B)

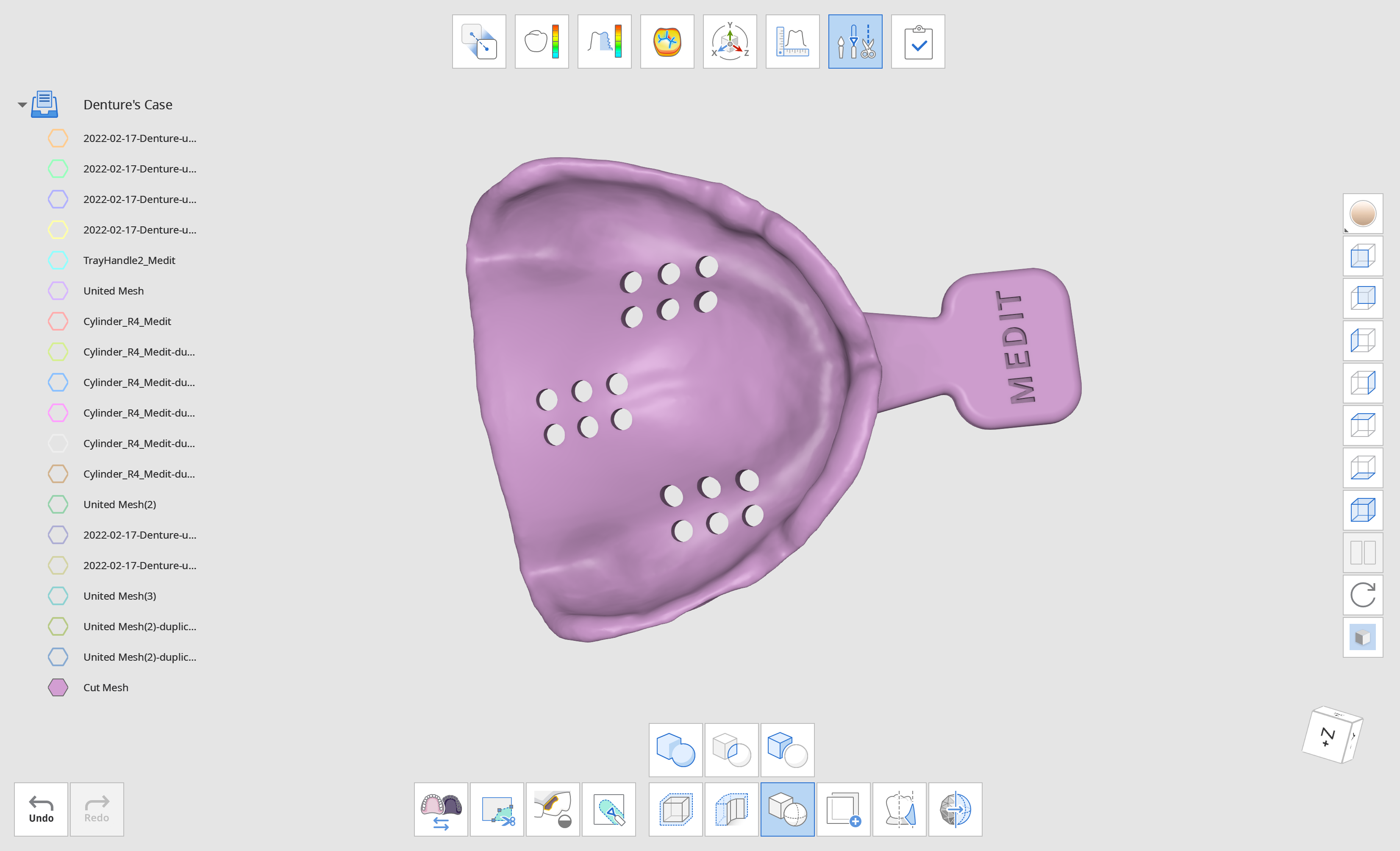

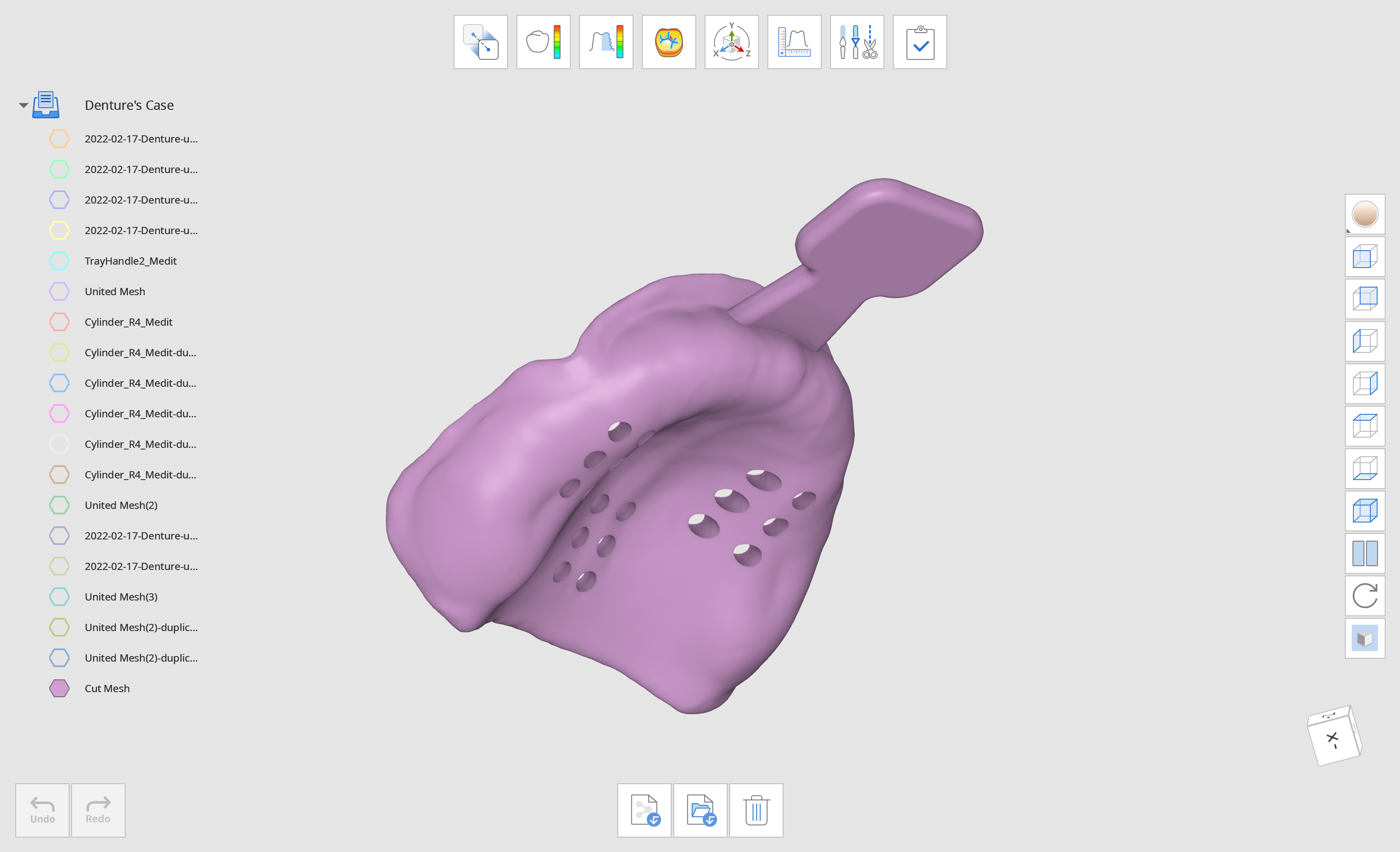

Нажмите «Подтвердить», чтобы увидеть окончательный результат.
