Режим> Редактировать

Режим редактирования

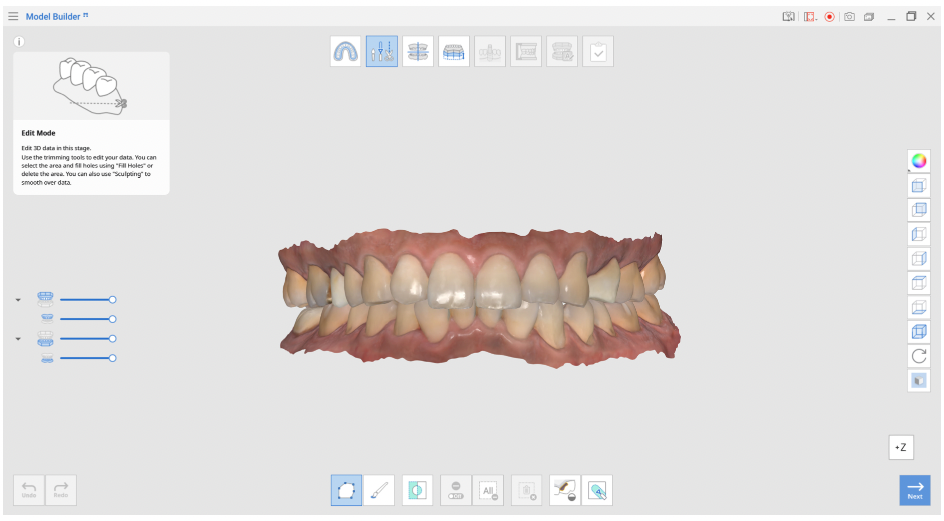

Отредактируйте 3D-данные в соответствии с вашими потребностями в «Режиме редактирования».

• Для редактирования данных используйте различные инструменты обрезки.
• Вы можете выбрать область и заполнить отверстия с помощью «Заполнить отверстия» или удалить всю область.
• Вы также можете использовать «Скульптуру» для сглаживания данных.

• Выбор области полилинии: Выбирает все объекты в пределах области полилинии, нарисованной на экране.

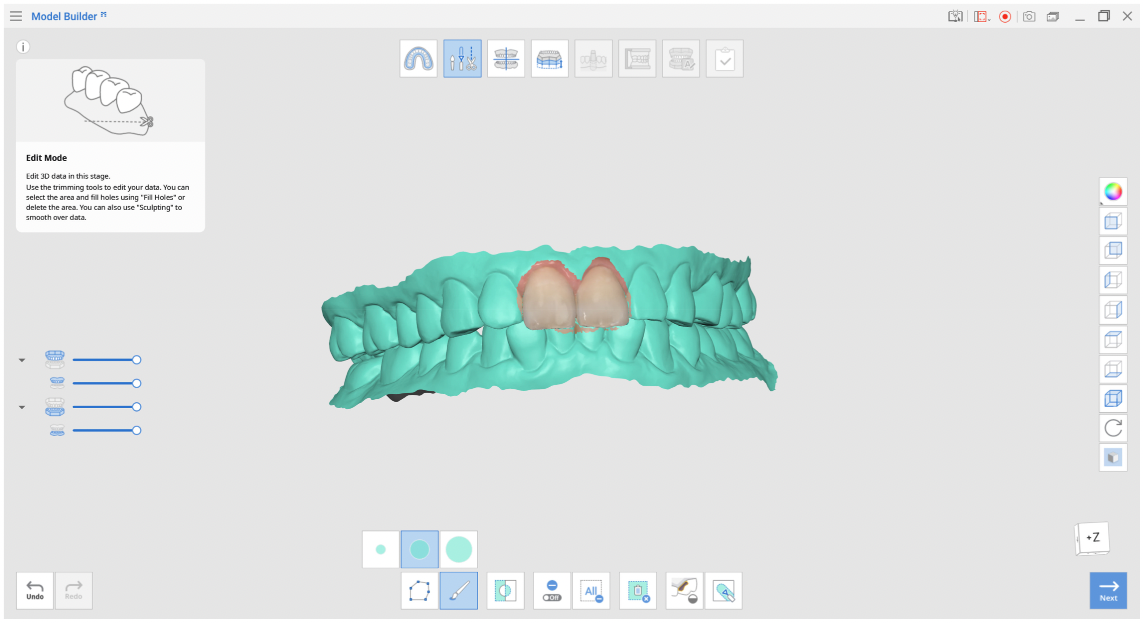

• Выбор кисти: Выделяет все объекты на начерченном от руки пути на экране. Будет выбрана только лицевая сторона. Кисть поставляется в 3 разных размерах.
• Инвертировать выделенную область: Делает выделенную область невыделенной, а невыделенную выделенной.
• Выделить/Отменить выделение: Когда эта функция включена, эта функция отменяет выделение области с помощью различных инструментов.
• Очистить все выбранное: Удаляет все выбранные области.
• Удалить выбранную область: Удаляет данные из выбранной области.
• Заполнить отверстия: заполнить пустые места в данных 3D-сетки.
• Скульптура: вносите изменения в данные, моделируя их - добавляйте, удаляйте, сглаживайте или изменяйте их.



❏ Как редактировать данные

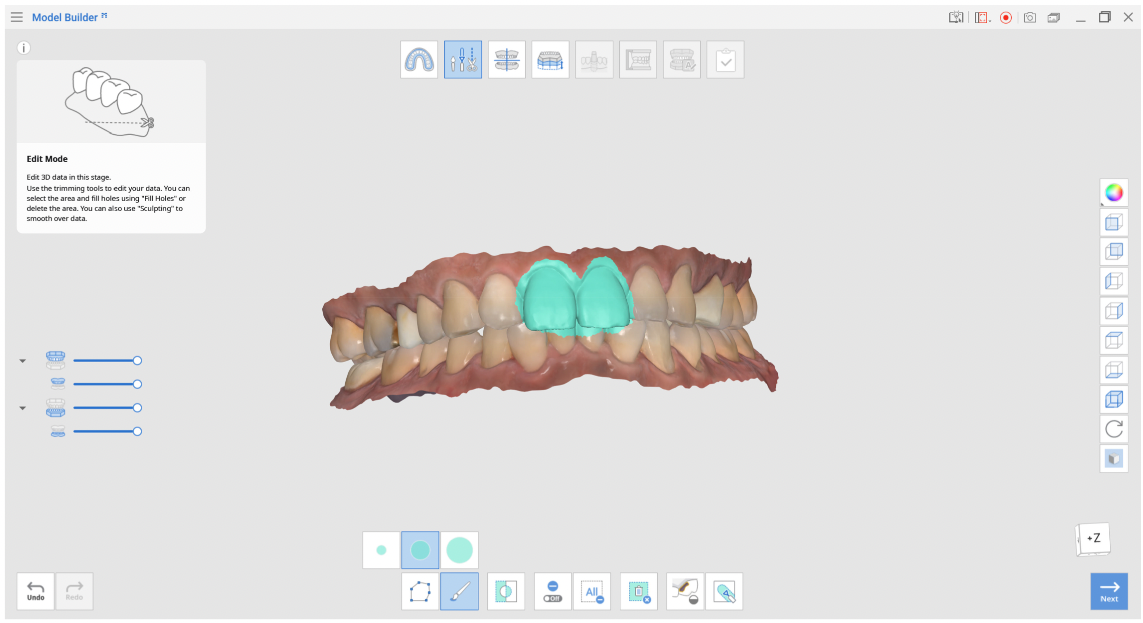

1. Используя различные инструменты, выберите область, которую хотите отредактировать.

💡 Инструмент «Полилиния» удаляет все объекты в пределах области полилинии, нарисованной на экране, в то время как «Кисть» удаляет данные только лицевой стороны.

2. Отмените выбор, нажав кнопку «Инвертировать выделенную область».

3. Уменьшите/увеличьте выделенные области, используя инструменты «Уменьшить выделенную область»/«Расширить выделенную область».

4. Нажмите кнопку «Удалить выбранную область».



❏ Как заполнить пробелы в данных

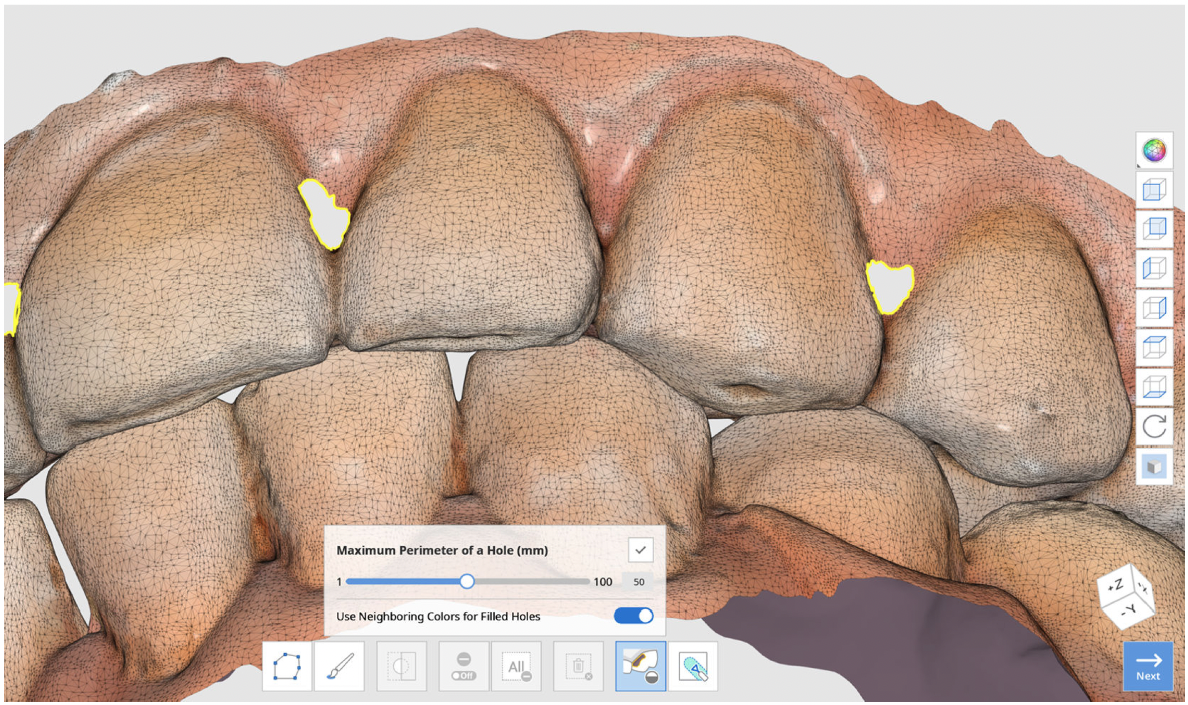

Используя функцию «Заполнить дыры», вы можете заполнить дыры, оставшиеся от сканирования, или заполнить области, удаленные в программе.

• Максимальный периметр отверстия (мм): установите максимальный размер заполняемых отверстий (мм). Обратите внимание, что любые отверстия, размер которых превышает установленный вами размер, не будут заполнены.
• Использовать соседние цвета для заполненных отверстий: когда установлен флажок «Использовать соседние цвета для заполненных отверстий», программа будет использовать цвета вокруг отверстий для заполнения. В противном случае заполненные области будут серыми.
• Нажмите кнопку «Применить», чтобы применить результаты.

❏ Как лепить данные

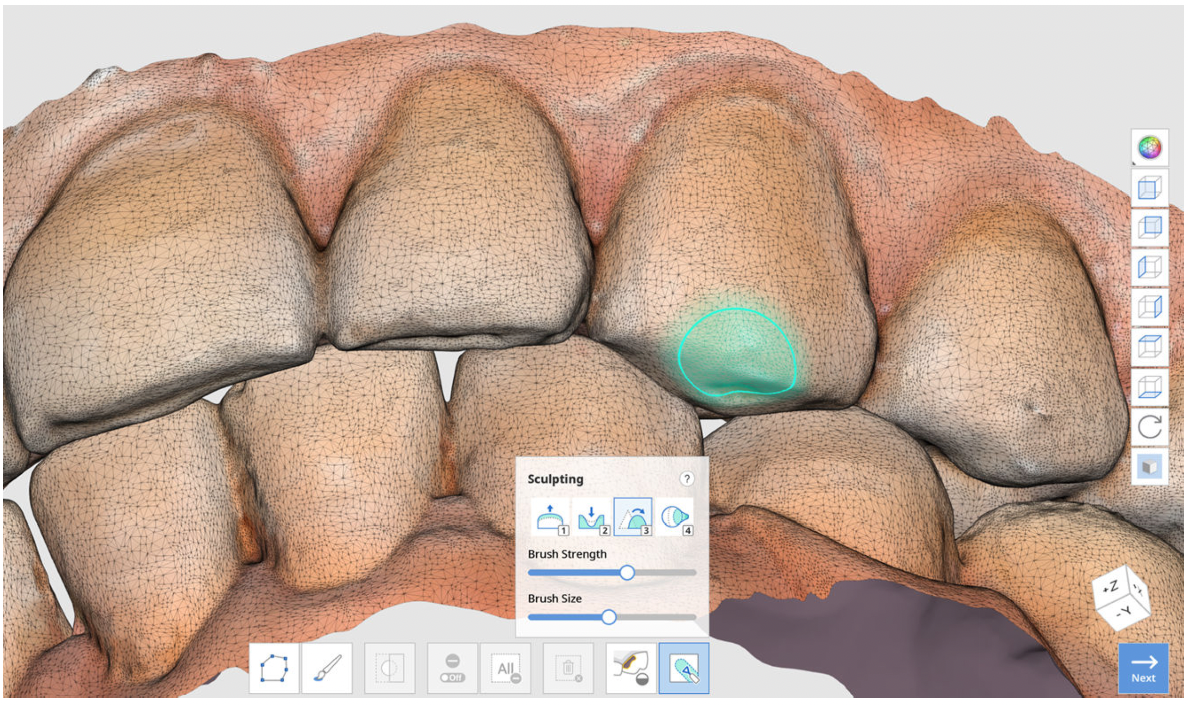

Вы можете вносить изменения в данные, моделируя их с помощью таких инструментов, как «Добавить», «Удалить», «Сглаживать», «Морфинг».

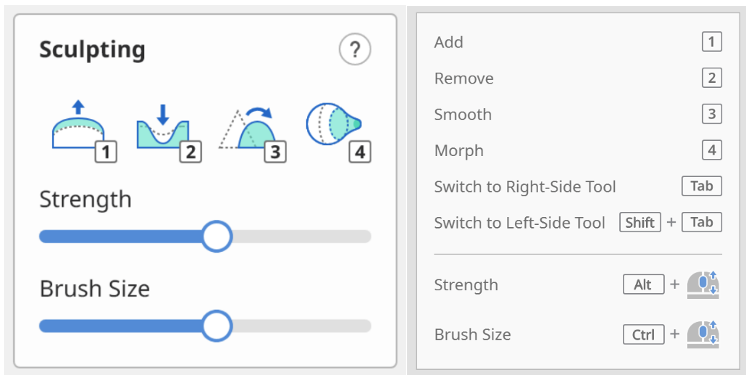

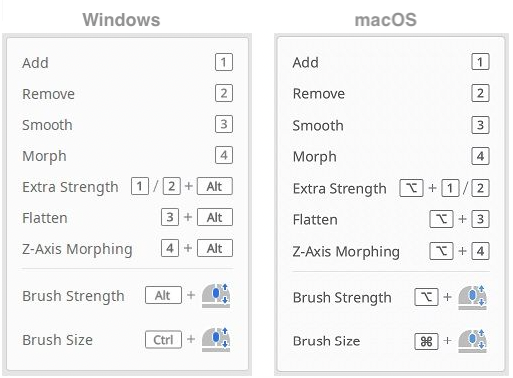

Ящик для инструментов

 Добавить: используйте мышь, чтобы добавить части данных. → Горячая клавиша: 1

Удалить: используйте мышь для удаления части данных. → Горячая клавиша: 2

Сглаживание: используйте мышь, чтобы сгладить части данных. → Горячая клавиша: 3

 Морфинг: используйте мышь для преобразования частей данных. → Горячая клавиша: 4

• Нажмите «Tab», чтобы переключиться на правый инструмент.
• Нажмите «Shift + Tab», чтобы переключиться на левый инструмент.

Сила: отрегулируйте силу для каждого инструмента. → Горячая клавиша: Alt + колесо мыши

Размер кисти: отрегулируйте размер кисти для каждого из инструментов. → Горячая клавиша: Ctrl + колесо мыши
