Режим преобразования

Режим трансформации

Режим преобразования предоставляет различные инструменты преобразования, поэтому вы можете легко вращать, переводить и масштабировать свои 3D-данные.

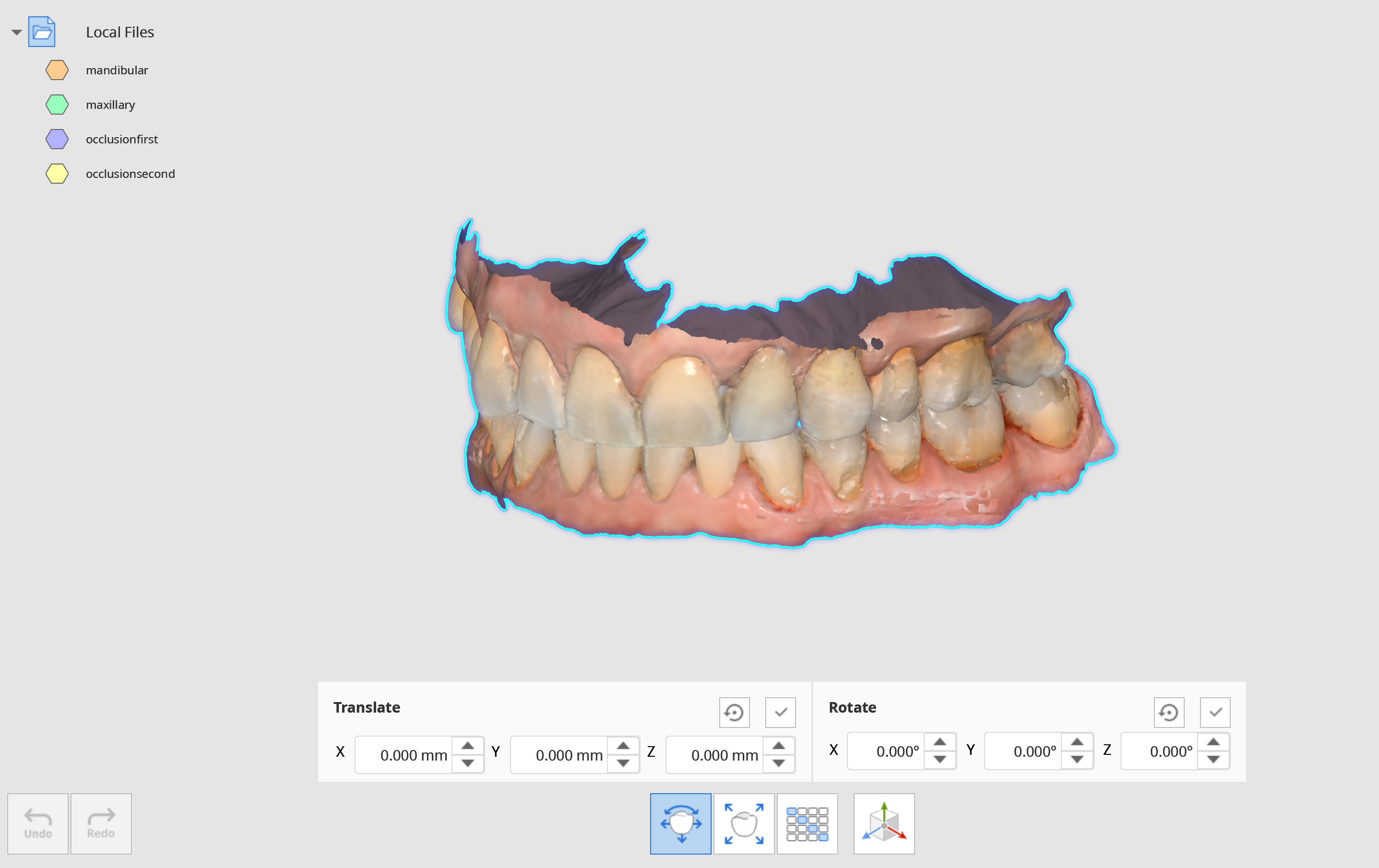

 Перевести и повернуть

• Переместите или поверните данные, введя значение расстояния или угла для осей. Используйте клавиши вверх и вниз на клавиатуре или колесике мыши, чтобы изменить значения.
• Нажмите «Применить», чтобы применить изменения ко всем режимам в программе.

💡 Вы можете использовать эту функцию, чтобы изменить ориентацию данных по осям. Например, если окклюзионная поверхность расположена на оси +Y, как в файлах 3Shape CAD, вы измените ее на ось +Z, чтобы она соответствовала ориентации exocad. Экспортируйте данные, щелкнув правой кнопкой мыши по дереву данных, чтобы экспортировать данные, над которыми вы работаете.

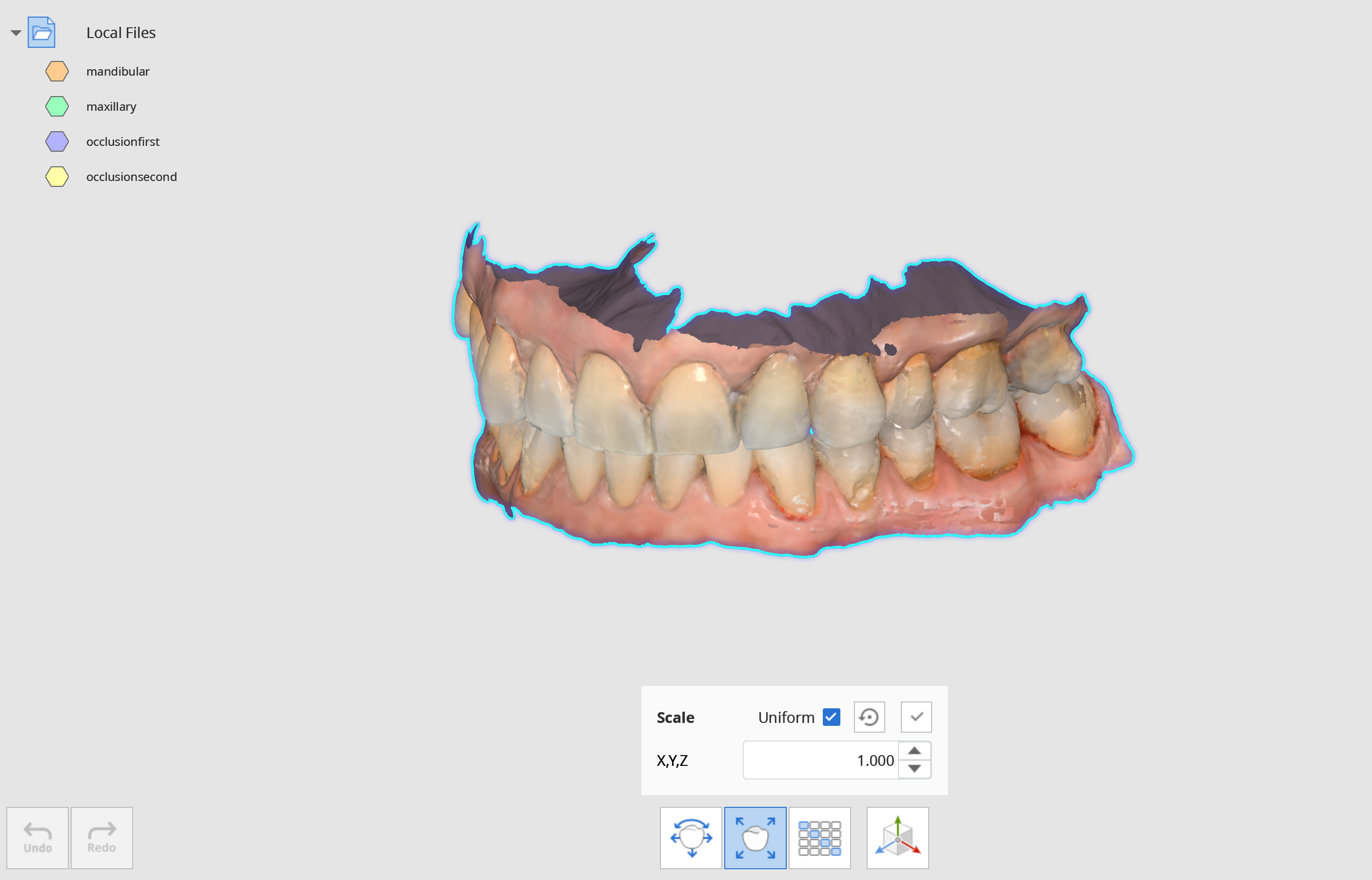

 Увеличение/уменьшение масштаба

• Масштабируйте данные, вводя значения для осей.
• Установите флажок «Единообразный», чтобы использовать одно и то же значение для одновременного масштабирования данных по всем осям.
• Нажмите «Применить», чтобы применить изменения ко всем режимам в программе.

💡 Масштабируйте увеличенные данные коронки/моста перед спеканием до пропорции 1:1 и сравнивайте их с исходными данными, чтобы увидеть, постоянна ли усадка.

 Матрица преобразования

• Матрица преобразования преобразует данные, устанавливая значение для каждого элемента. Нажмите «Применить», чтобы применить изменения к данным во всех режимах программы.

💡 Используется, когда вы хотите проверить, правильно ли выровнены библиотека имплантатов CAD и данные сканирования. Введите значение для матрицы, чтобы переместиться в положение выравнивания и проверить данные.

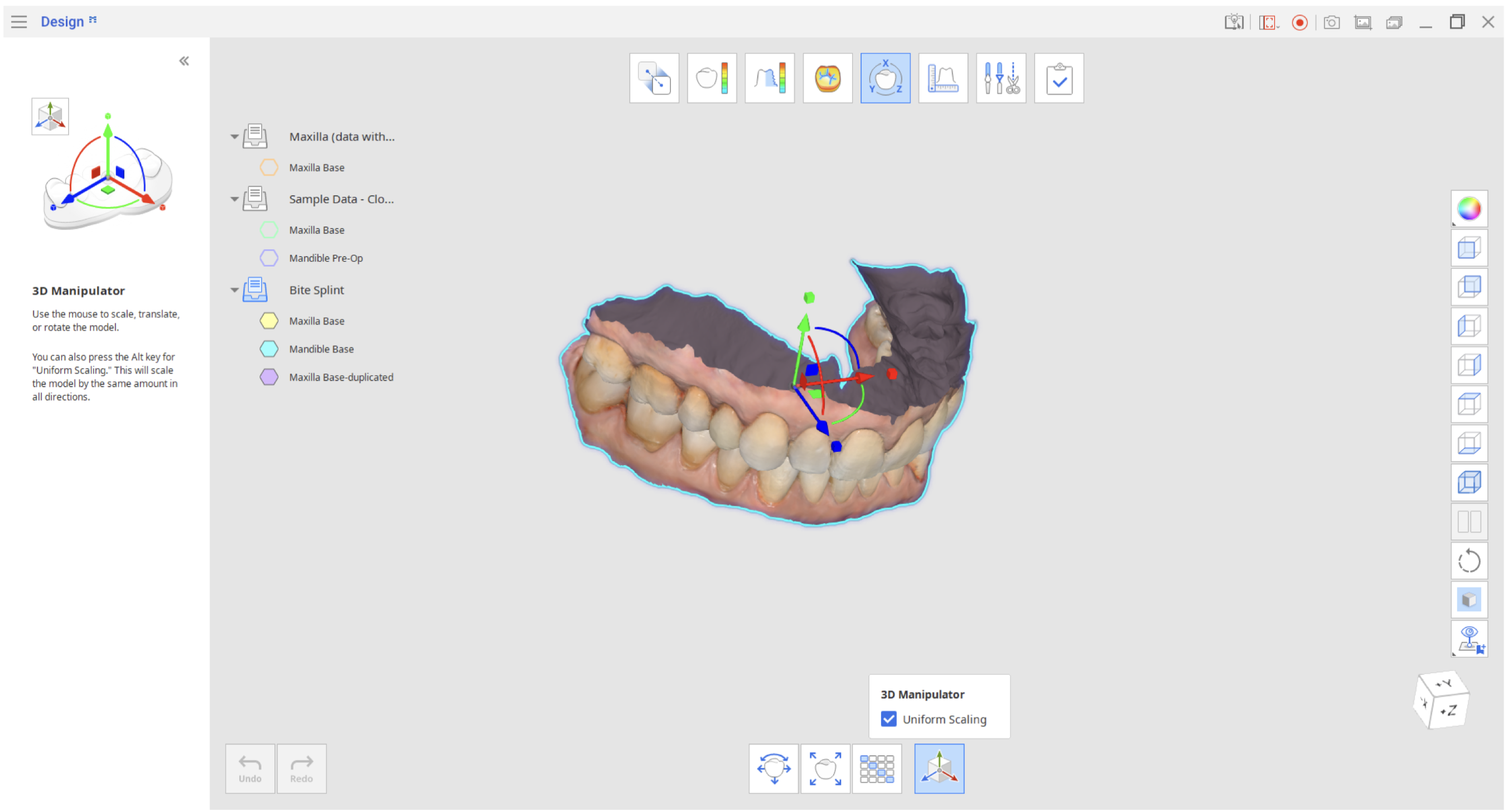

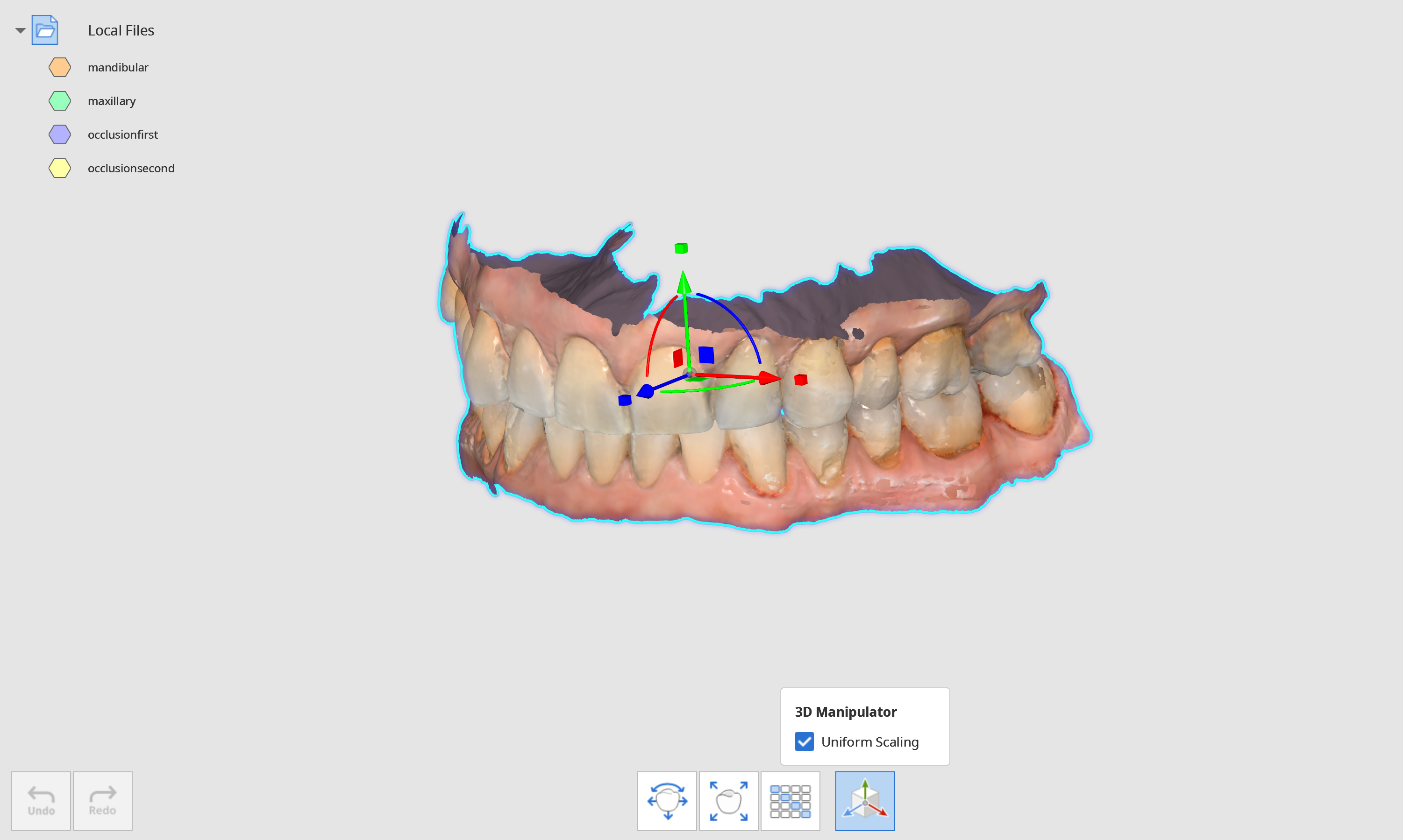

 3D-манипулятор

Используйте манипулятор в 3D-манипуляторе для масштабирования, перемещения или поворота модели. Установите флажок «Равномерное масштабирование», чтобы масштабировать модель на одинаковые значения во всех направлениях.
