Режим отображения девиации

Режим отображения девиации

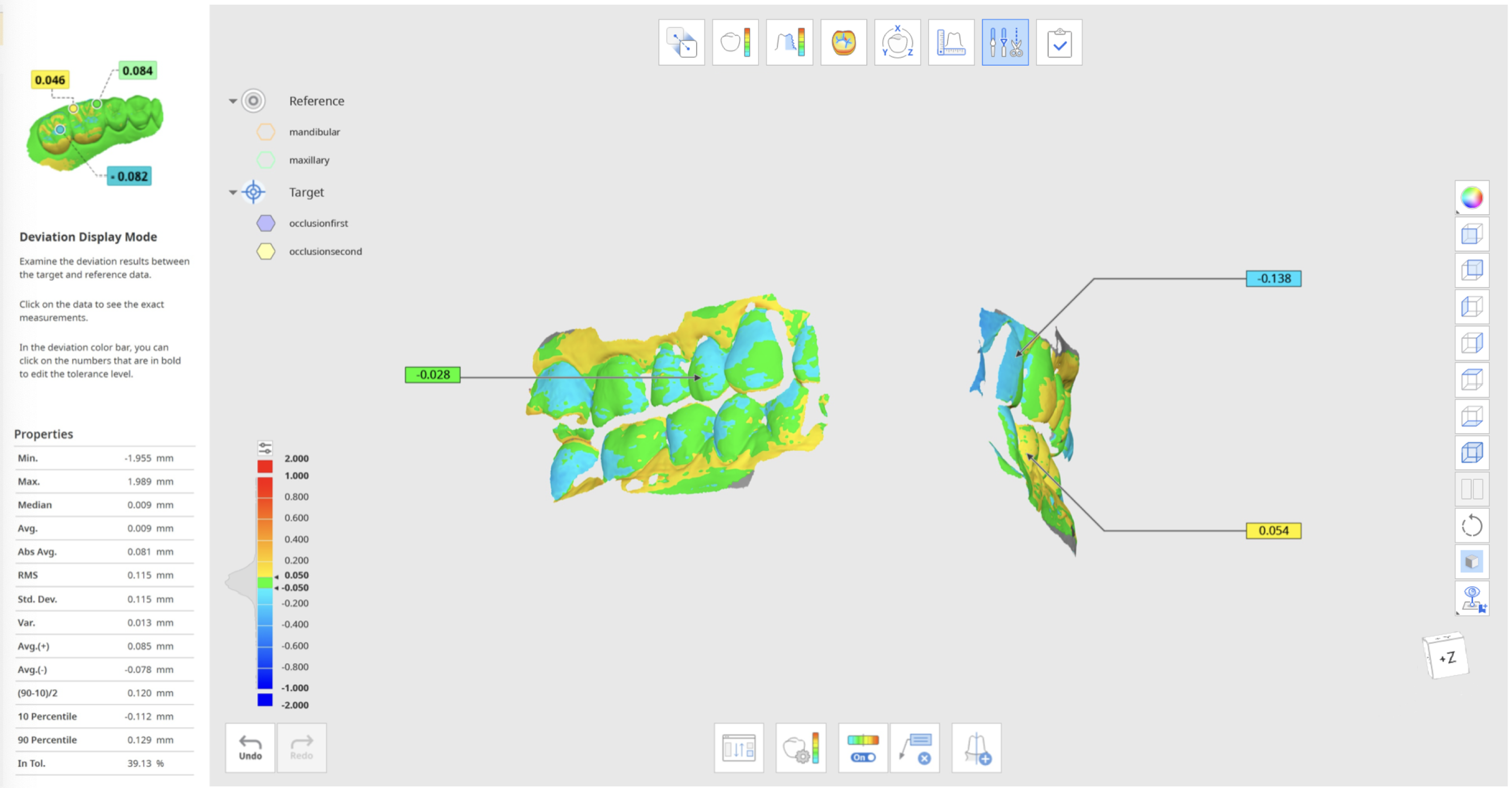

• Этот режим отображает результаты девиации между сопоставленными целевыми и референсными данными через цветовую карту.

❏ Панель инструментов

• Повторно назначить целевые и референсные данные: Позволяет изменить назначение для целевых и референсных данных.
• Удалить результаты вычислений: Удаляет результаты девиации на 3D-данных при нажатии на каждый из них.
• Создать разрезы: Создает линии разреза.

• Включение / выключение цветовой карты: этот параметр включает / выключает цветовую карту.
• Настройки отклонения: вы можете установить параметры для расчета отклонения.

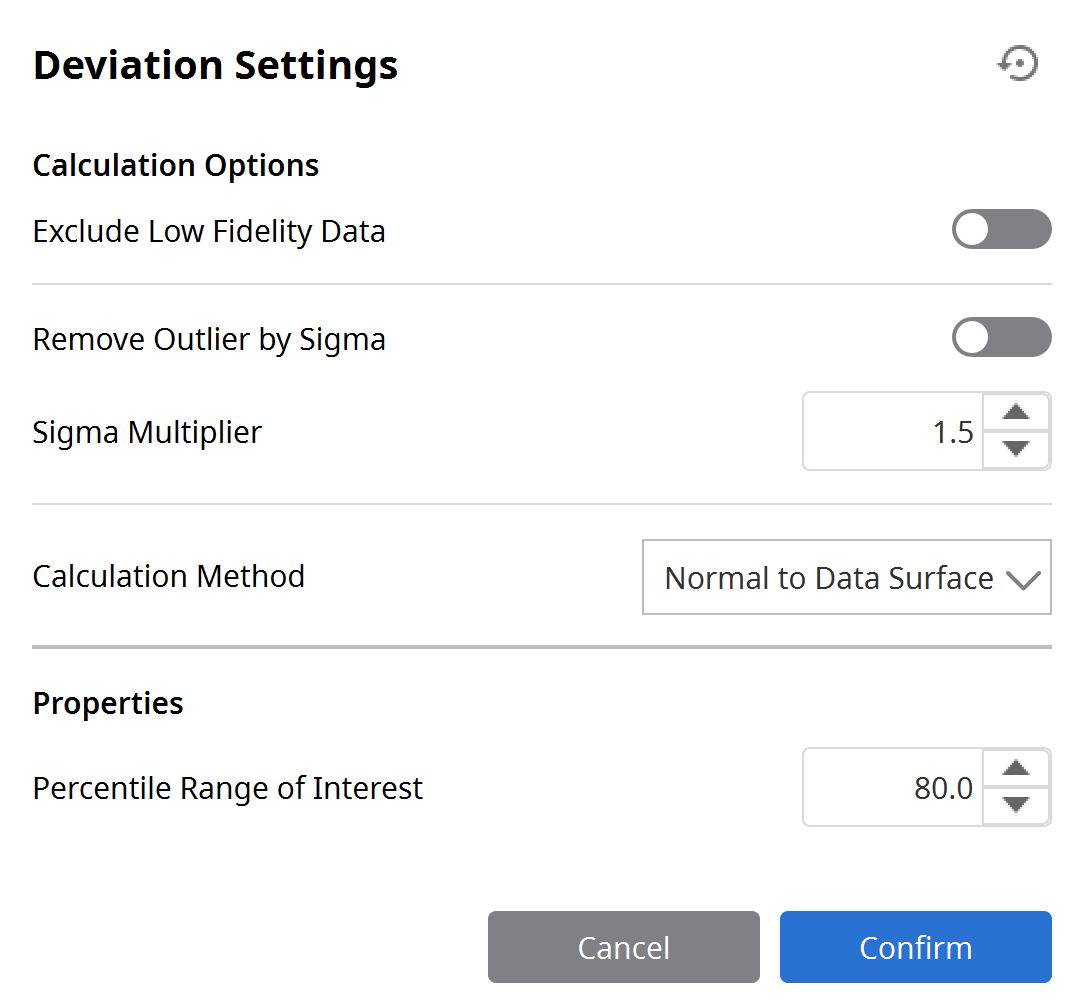

❏ Настройки отклонения

Исключить низкоточные данные

• Используется для исключения низкоточных граничных данных при расчете отклонения данных.

Удалить выброс с помощью Sigma

• Используется для ввода значения Sigma и его использования для исключения выбросов при расчете.
• В случае 1 сигма для расчета используются только данные, находящиеся в пределах 1 сигмы (стандартное отклонение) на основе положительных и отрицательных отклонений.
• В случае n-кратной сигмы для расчета на основе положительных и отрицательных отклонений используются только данные, находящиеся в пределах n-кратной сигмы (стандартное отклонение).

Метод расчета

• Вы можете выбрать между вектором нормали и ближайшей позицией при расчете отклонения данных.

Процентильный диапазон интересов

• Используется для установки процентного диапазона, отображаемого в свойствах в левой части окна программы. Если вы введете «80», будут показаны 10-й процентиль и 90-й процентиль.
• Вы можете настроить максимальное значение отклонения и допустимый допуск, щелкнув числа, выделенные жирным шрифтом.
• Отрегулируйте полосу разрешения, расположенную над цветовой полосой. Цветовой диапазон делится еще больше, когда разрешение выше.

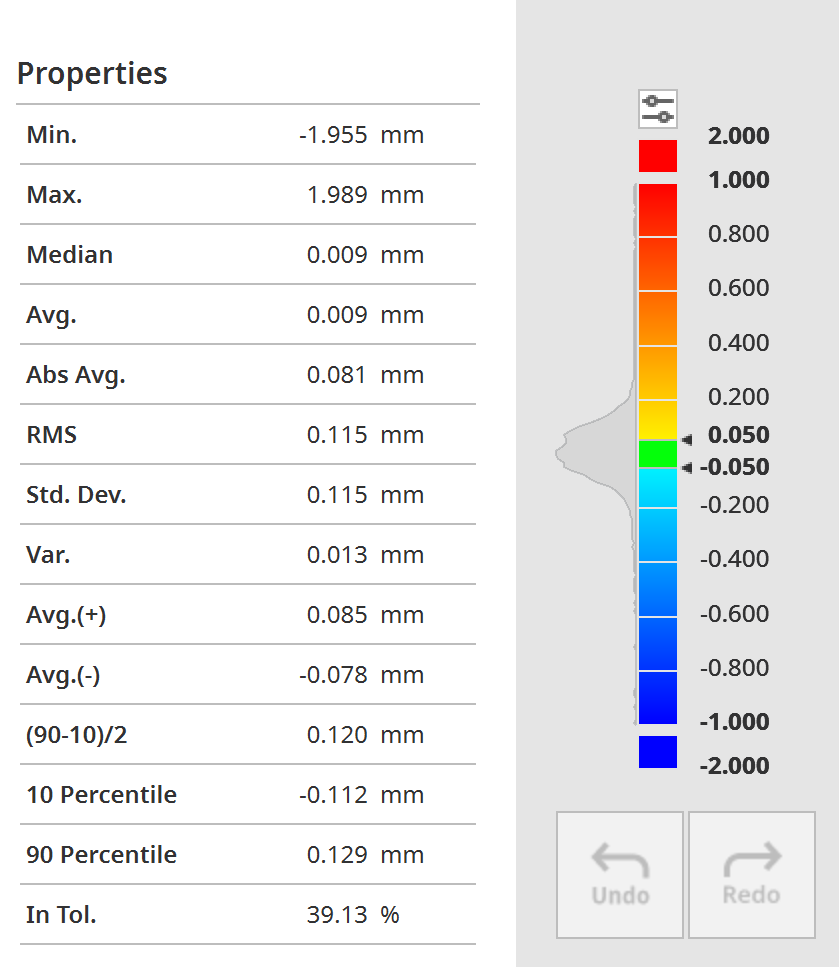

• Min: наибольшее отрицательное значение отклонения.
• Max: наибольшее значение положительного отклонения.
• Median: значение, отделяющее верхнюю половину от нижней половины выборки данных.
• Avg (average): среднее значение всех значений отклонения.
• Abs Avg. (absolute average): среднее абсолютных отклонений.
• RMS (root mean square): Квадратный корень из средних значений квадратов отклонений.
• Std. Dev. (standard deviation): статистика, которая измеряет дисперсию набора данных относительно его среднего значения и рассчитывается как квадратный корень из дисперсии. Стандартное отклонение отражает дисперсию распределения. Кривая с самым низким стандартным отклонением имеет высокий пик и небольшой разброс, тогда как кривая с самым высоким стандартным отклонением более плоская и широкая. При сравнении нескольких данных меньшее значение стандартного отклонения означает, что данные ближе друг к другу, чем в случае большего значения отклонения.
• Var. (variance): мера дисперсии, означающая, насколько далеко набор данных разбросан от их среднего значения.
• Avg.(+): Среднее значение положительных значений значений отклонения.
• Avg.(–): среднее отрицательных значений значений отклонения.
• (90–10)/2: значение 90-го процентиля минус 10-й процентиль, деленное на 2.
• 10 percentile: 10% значения отклонения.
• 90 percentile: 90% значения отклонения.
• In Tol.(tolerance): процент отклонений в пределах допустимого диапазона (обозначен зеленым), установленного пользователем.



❏ Регулировка цветовой полосы

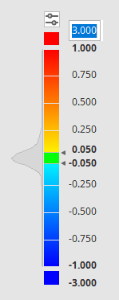

• Вы можете настроить максимальное значение девиации и допустимую погрешность, нажав на выделенные жирным шрифтом цифры.

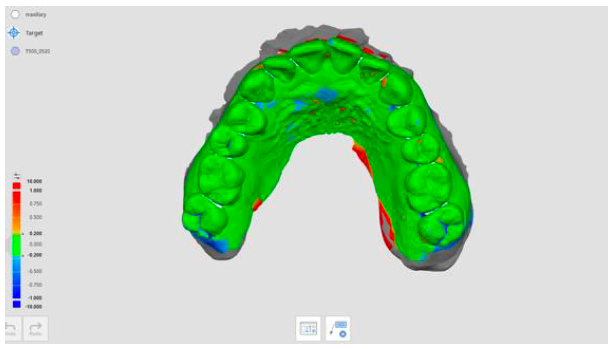

Допустимая погрешность: 0,20 мм

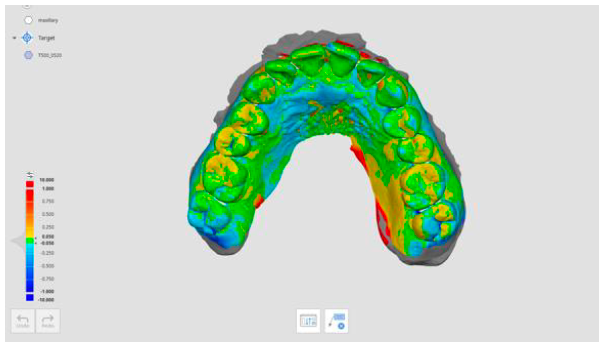

Допустимая погрешность: 0,05 мм

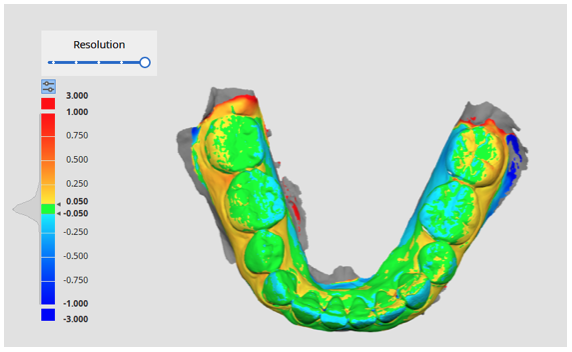

• Разрешение: Настройте разрешение цветовой шкалы с помощью иконки , расположенной прямо над ней. Чем выше становится разрешение цветовой шкалы, тем более детально отображается цветовой диапазон на изображении.

Разрешение: высокое

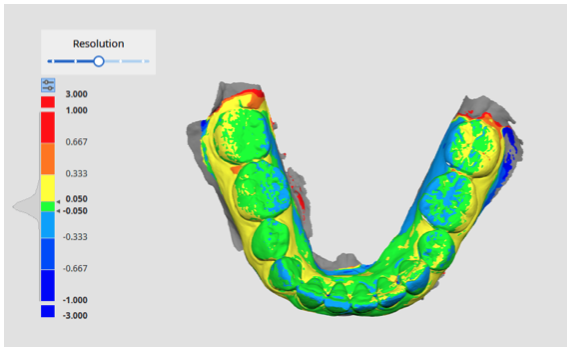

Разрешение: среднее

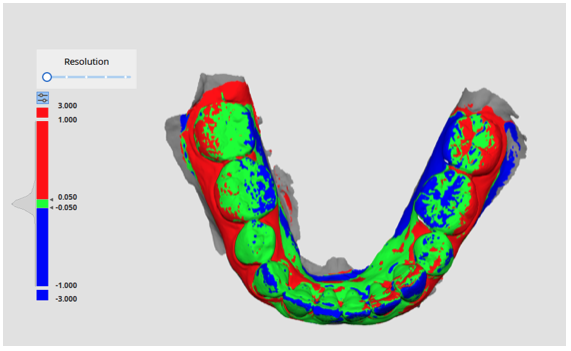

          Разрешение: Низкое

• Для проверки точности измерения нажмите на соответствующее место на данных.

💡 О дереве данных

• В режиме отображения девиации дерево данных показывает данные, сгруппированные по целевому и референсному назначению.
• Вы можете с легкостью управлять данными, скрывая, показывая или изменяя их прозрачность по одному или группами. Нажмите на правую кнопку мыши, чтобы просмотреть параметры каждой группы данных или каких-либо конкретных данных.
