Режим вычислений

Режим измерения

• Используется для измерения расстояния, угла, длины и площади в 3D-данных.
• Вы можете измерить данные в их выровненном или отсоединенном состоянии.
• Используйте функцию «Отсоединить данные», чтобы отделить данные друг от друга.

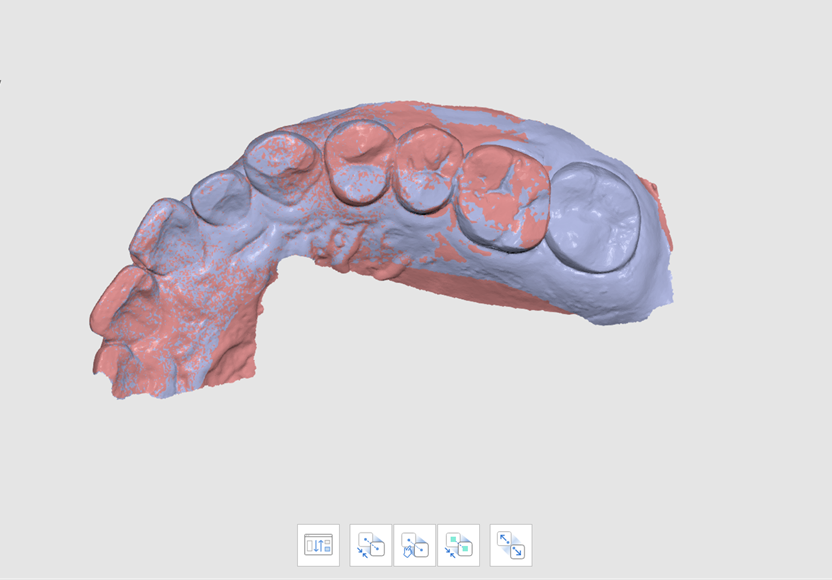

Выровненные данные

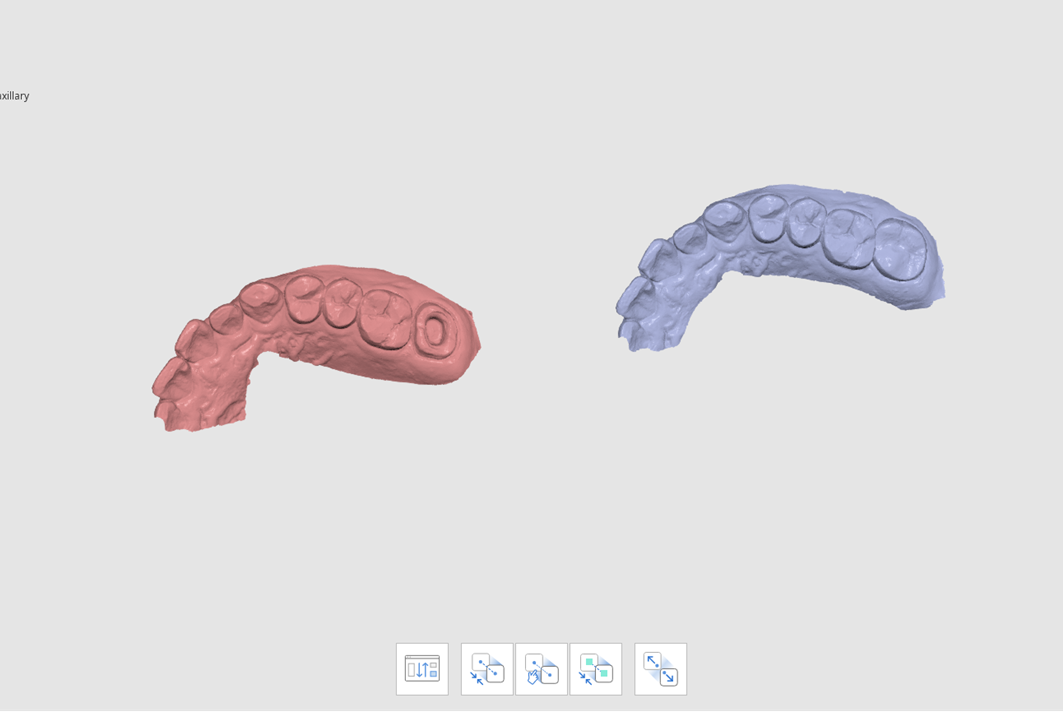

Отдельные данные



❏ Панель инструментов

• Создать разрезы: Создает линии разреза.
• Ориентировать вид перпендикулярно линии разреза: Ориентирует вид перпендикулярно линии разреза.
• Измерить расстояние по одной точке: Измеряет самое короткое расстояние до прилегающих 3D-данных или линии.
• Измерить расстояние по двум точкам: Измеряет расстояние между двумя точками.
• Измерить расстояние по трем точкам: Измеряет расстояние между первой точкой и линией, полученной на основании второй и третьей точек.
• Измерить угол по трем точкам: Измеряет угол между линиями, проведенными на основании трех точек.
• Измерить угол по четырем точкам: Измеряет угол между линиями, проведенными на основании четырех точек.
• Измерить длину по одной точке: Измеряет длину линии разреза по одной точке.
• Измерить длину по двум точкам: Измеряет длину линии разреза по двум точкам.
• Рассчитать область по одной точке: Рассчитывает область линии разреза по одной точке.
• Рассчитать область по двум точкам: Рассчитывает область линии разреза по двум точкам.
• Рассчитать область по выделению: Вычисляет площадь выбранной области.
• Удалить результаты вычислений: Удаляет результаты вычислений и разрезы во время нажатия на каждый их них.



❏ Как использовать режим вычислений

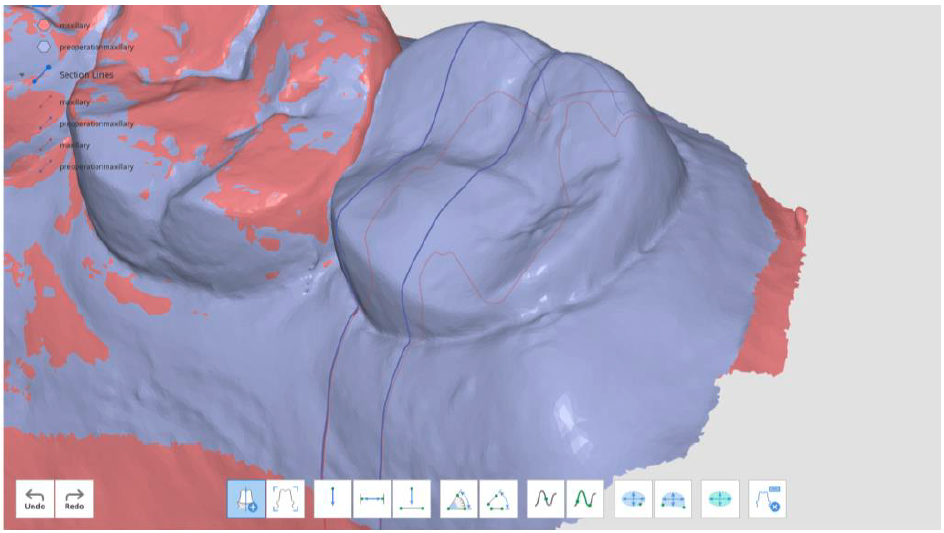

• Для создания разреза нажмите «Создать разрезы» и проведите линию на нужном участке. (Можно добавить несколько линий.)
• В дереве данных можно настроить режим отображения разрезов.

• Используйте расположенные в нижней части окна инструменты для измерения расстояния, угла, длины и площади данных или линий разреза.

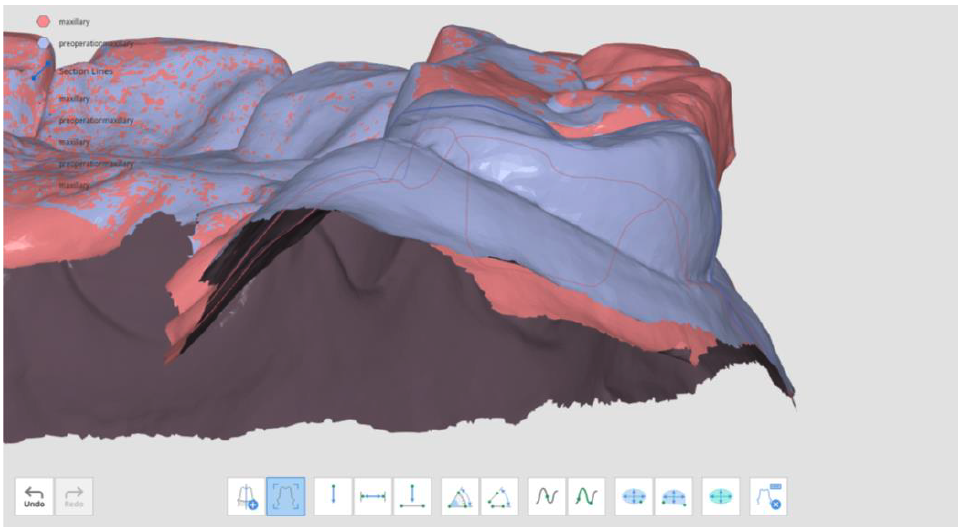

• Для изменения режима просмотра нажмите кнопку «Ориентировать вид перпендикулярно линии разреза». Нажмите на любую из линий разреза, чтобы просмотреть данные перпендикулярно к ним.

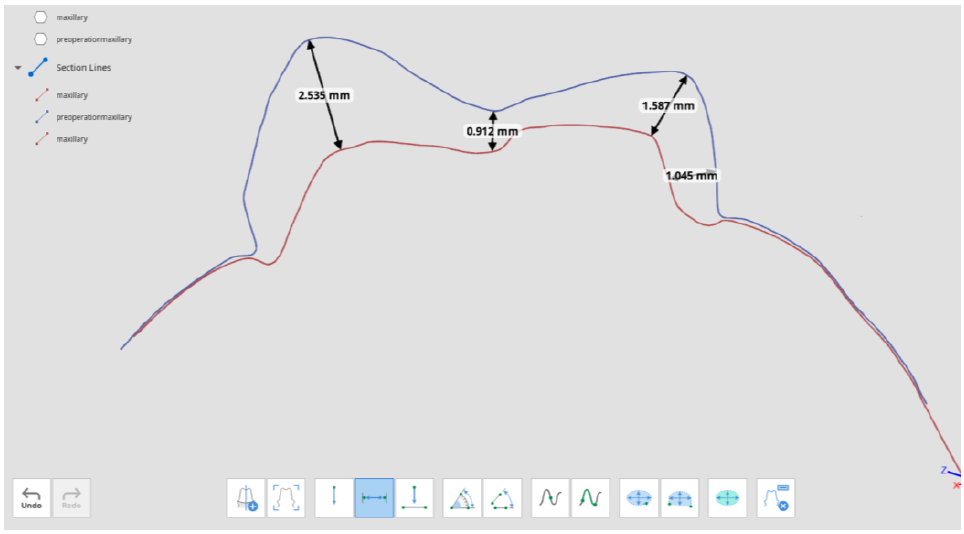

❏ Измерить расстояние

• расстояние можно измерить с помощью одной, двух или трех точек.

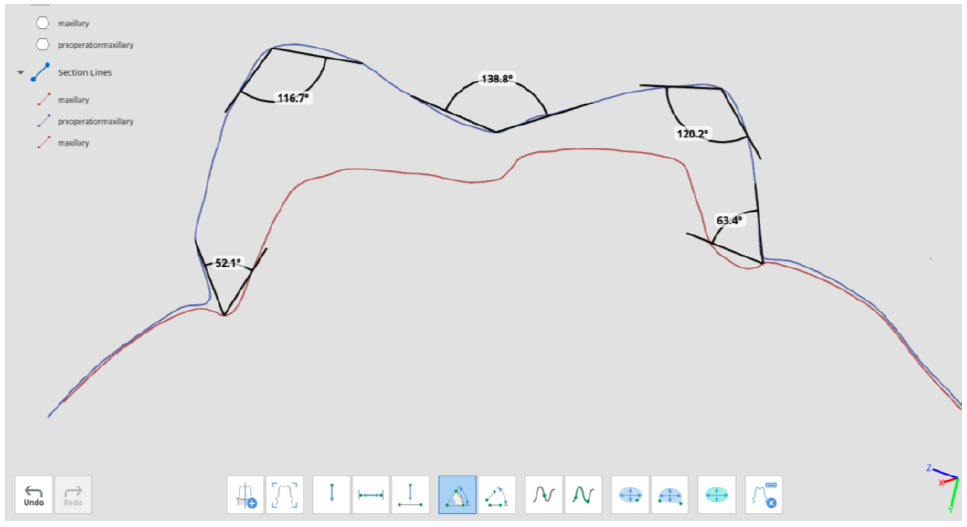

❏ Измерить угол

• угол можно измерить с помощью трех или четырех точек.

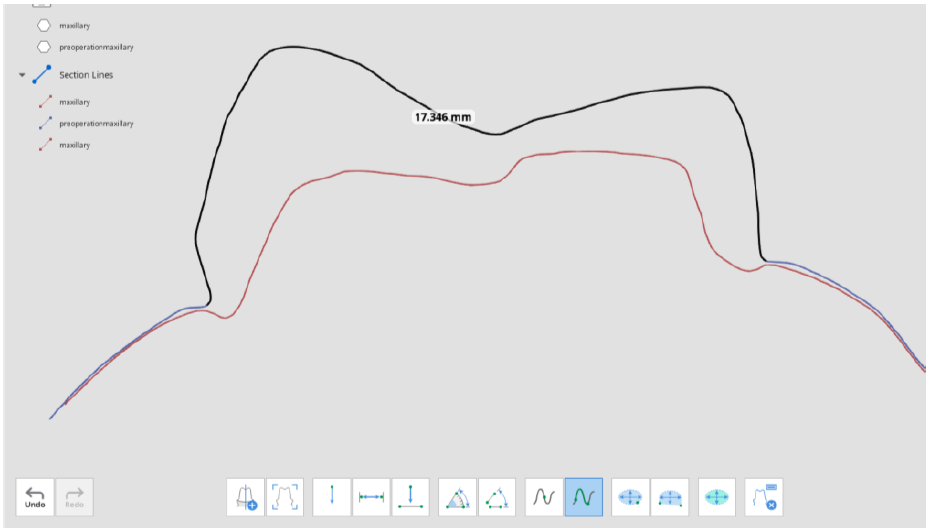

❏ Измерить длину

• длину можно измерить с помощью одной или двух точек.

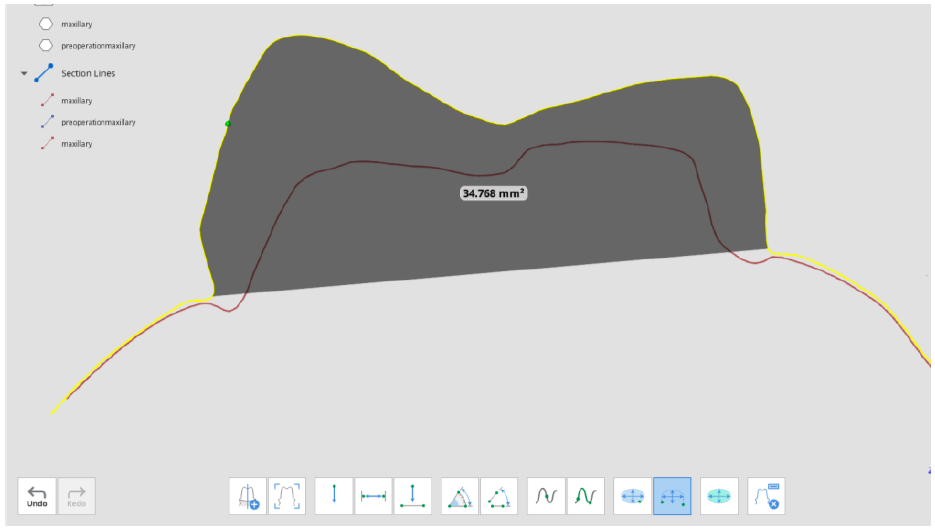

❏ Измерить площадь разреза

• площадь разреза можно измерить с помощью одной или двух точек.



💡  Инструменты измерения расстояния и длины также можно использовать без создания разрезов.

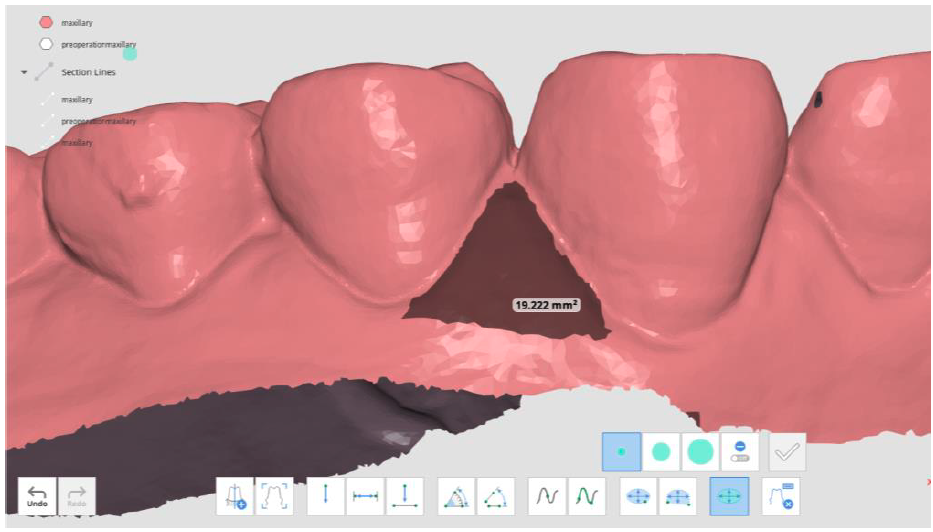

❏ Измерение площади

• Инструмент «Измерение площади» позволяет измерить площадь, выбрав нужную часть данных.
• Выберите область 3D-данных для расчета.

• Нажмите на кнопку, чтобы измерить выделенную область.

💡  Для удаления вычислений нажмите на кнопку «Удалить результаты вычислений», а затем выберите любой результат на данных. Вы также можете нажать и перетащить мышь по всем результатам вычислений, чтобы удалить их.
