Пользовательский интерфейс

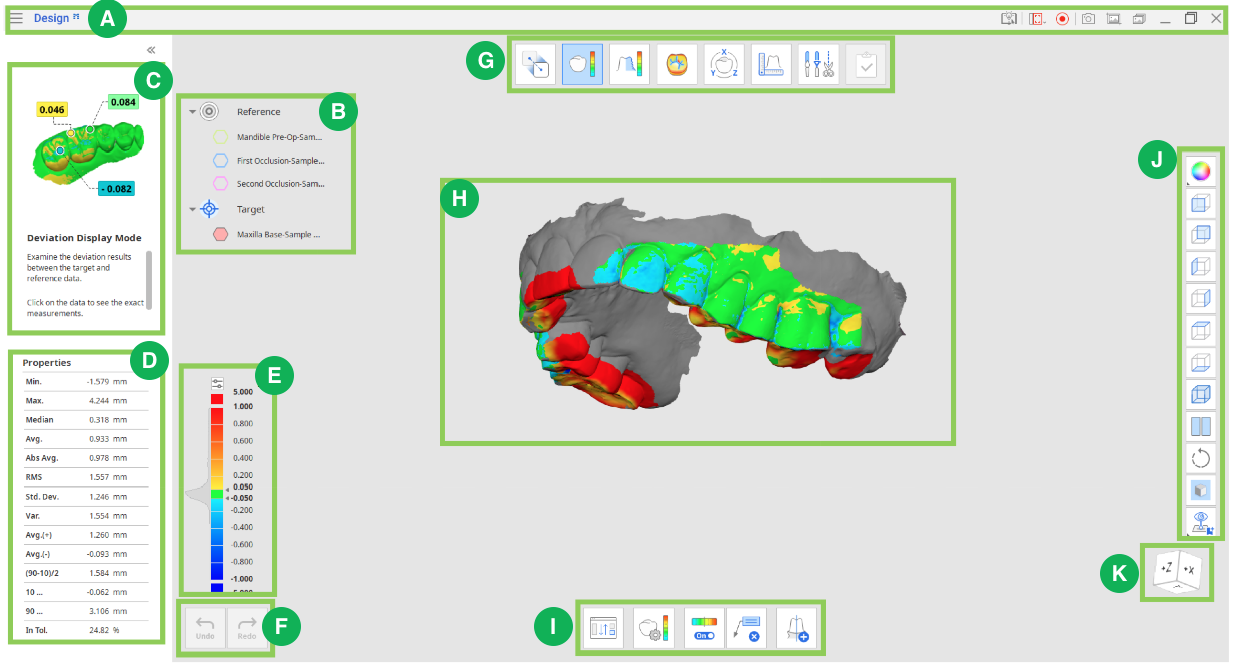

❏ Обзор

A. Заголовок

Строка заголовка состоит из следующих опций.

• Меню. Меню включает инструменты для управления параметрами проекта и показывает сведения о приложении.
• Справочный центр: Используется для перехода на страницу Справочного центра Medit.
• Выберите область захвата видео: выберите область для записи видео.
• Начать запись видео: начать запись видео.
• Скриншот: Захват экрана. Вы можете выбрать область автоматически или вручную.
• Область автоматического выбора состоит из области программы и основной области 3D.
• Настройки снимков экрана: настройка параметров для создания снимков экрана.
• Установите прозрачный или белый фон и скройте все значки.
• Менеджер снимков экрана: используется для управления снимками экрана.
• Свернуть: сворачивает окно приложения.
• Развернуть или восстановить: развернуть или восстановить приложение.
• Выход: закрыть приложение.

Б. Дерево данных

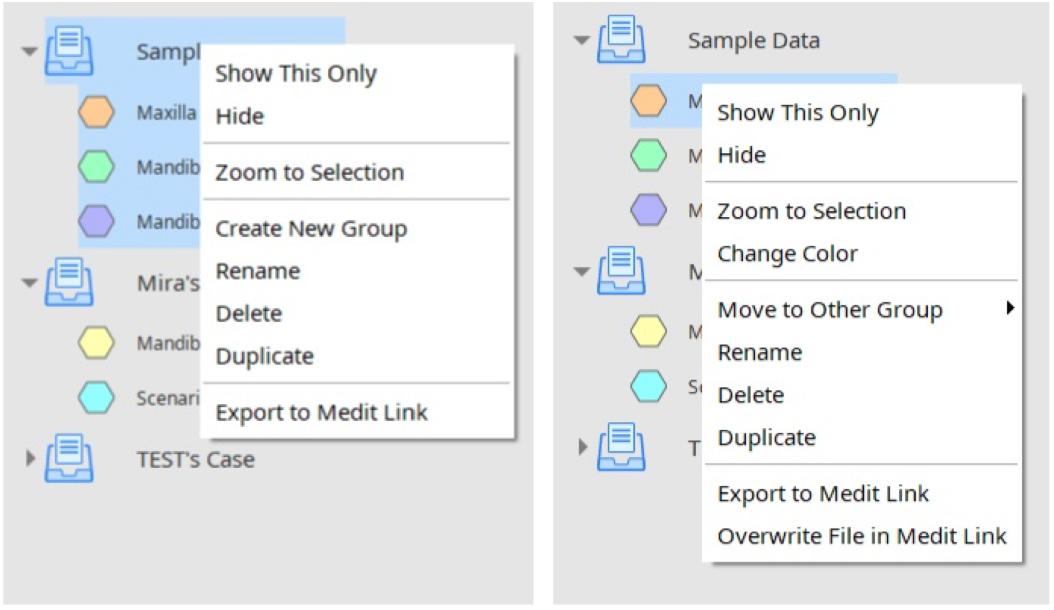

Щелкните правой кнопкой мыши, чтобы увидеть параметры для каждой группы данных или конкретных данных.

• Показать только это: Показать только выбранные данные.
• Показать/скрыть: скрыть или показать выбранные данные.
• Масштабировать до выделения: масштабировать для отображения выбранных данных.
• Переименовать: переименовать данные или группу.
• Удалить: удалить данные из Medit Design.
• Экспорт в Medit Link: экспортируйте выбранные данные в дело Medit Link в качестве вложения.
• Перезаписать файл в Medit Link: перезаписать файл в Medit Link, заменив предыдущую версию.
• Дублировать: Дублировать файл.
• Создать новую группу: добавьте новую группу данных.
• Изменить цвет: изменение цвета выбранных данных.
• Переместить в другую группу: переместить выбранные данные в другую группу из списка.

💡Вы можете выбрать несколько данных в дереве данных и удалить или скопировать их все сразу.

💡Обратите внимание, что все команды контекстного меню доступны только в обзорном режиме.

C. Справочное сообщение

D. Свойства данных

E. Цветная полоса

F. Отменить/Повторить

• : Используется для отмены предыдущего действия.
• : Используется для повторения предыдущего действия.

G. Режимы

Режимы в Medit Design не подчиняются какой-либо определенной последовательности. Вы можете работать с 3D-данными без предварительного выравнивания.

• Обзорный режим: импорт, проверка и удаление данных.

💡Нажмите на значок любого другого режима, в котором вы работаете, чтобы выйти и вернуться в режим обзора.

• Выравнивание: Выровняйте целевые и эталонные данные.
• Режим отображения отклонения: см. результат отклонения в 3D-данных.
• Режим измерения шероховатости: просмотр данных о шероховатости поверхности с помощью цветовой карты.
• Режим отображения кривизны: смотрите кривизну данных с помощью цветной карты.
• Режим преобразования: преобразуйте данные 3D-сканирования путем вращения, перемещения, масштабирования или использования матрицы преобразования.
• Режим измерения: Измерьте расстояние, угол, длину и площадь по 3D-данным или линиям его сечения.
• Режим редактирования: редактируйте и обрезайте данные, используя широкий набор предоставляемых функций.
• Завершить: «Перезаписать» или «Экспортировать» файлы, чтобы сохранить изменения и закрыть программу.

💡 Если вы хотите, чтобы результаты измерений были готовы для передачи в Medit Link, сделайте снимок экрана с помощью инструмента «Снимок экрана», расположенного на главной панели инструментов.

H. 3D-просмотр данных

I. Набор инструментов

• Доступные параметры команды показаны в соответствии с текущим этапом.

J. Боковая панель инструментов

Режимы отображения данных

• Текстурированный: используется для просмотра данных с информацией о цвете.
• Текстурированные с краями: используется для отображения данных с информацией о цвете и краях.
• Монохромный: используется для просмотра данных в одном цвете.
• Монохромный с краями: используется для просмотра данных в одном цвете с краями.
• Каркас: используется для отображения данных только в виде ребер.

Параметры просмотра 3D-данных

• +Z Axis View: см. вид спереди.
• -Z Axis View: см. вид сзади.
• +X Axis View: см. вид слева.
• -X Axis View: Смотрите правый вид.
• +Y Axis View: см. вид сверху.
• -Y Axis View: см. вид снизу.
• Изометрический вид: см. изометрический вид.
• Разделенное представление: позволяет работать с двумя наборами данных одновременно.
• Поворот: щелкните левой кнопкой мыши и перетащите, чтобы повернуть данные.
• Настройки сетки: используется для установки параметров отображения сетки. Он показывает или скрывает сетку и управляет ее положением относительно модели (включает или выключает наложение).

K. Просмотр куба

• В видовом кубе отображается ориентация 3D-вида, обновляемая в режиме реального времени по мере поворота вида. Вы можете выровнять ориентацию вида, щелкнув грань куба.
