🔍 Скриншоты и пометки

Во вкладке Просмотрщик файлов есть функция позволяющая сделать 2D скриншоты данных и добавлять к ним примечания.

1. Запустите приложение Medit Link.

2. Откройте любой проект в Сase Box.

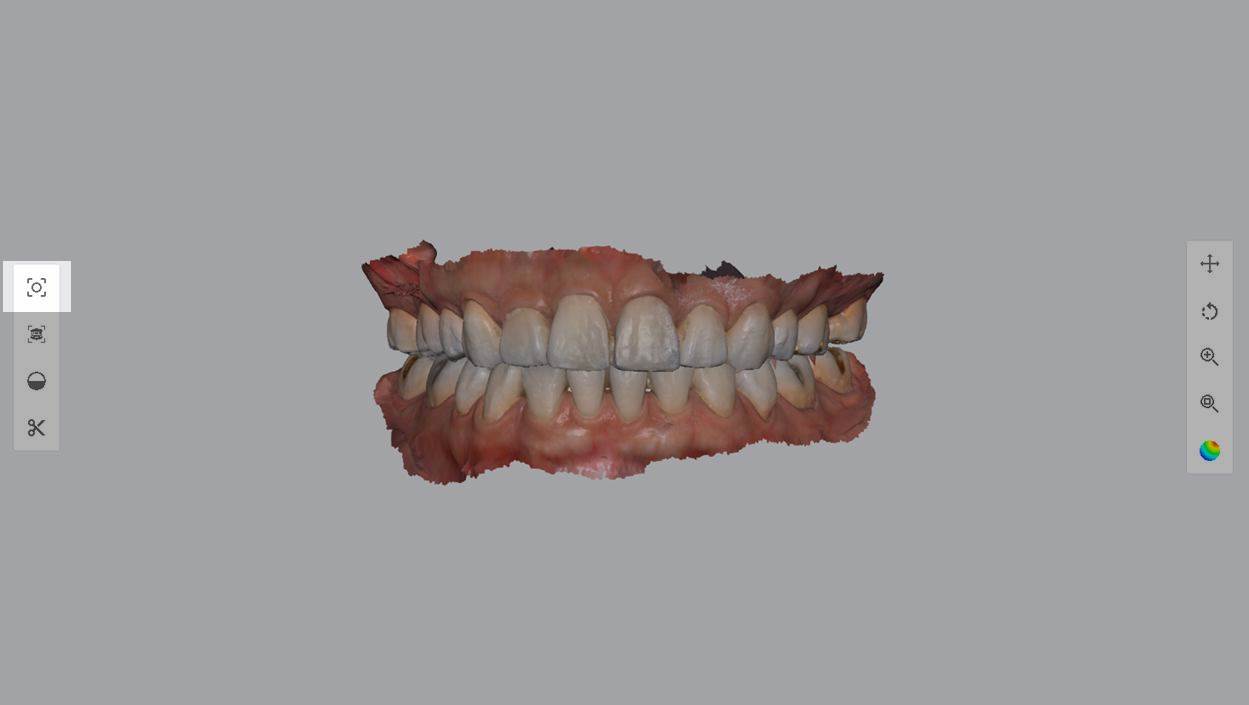

3. Во вкладке Просмотрщик файлов выберите любой файл из Дерева данных и нажмите на него. Предварительный просмотр трехмерной модели этого файла будет доступен справа.

• Используйте мышь или панель инструметов справа для вращения, перемещения и масштабирования модели.
• Тут же вы можете включать/выключать цветовую информацию используя Режим отображения модели.

4. Отрегулировав положение и отоброжение модели, нажмите Сделать скриншот и написать пометку, чтобы сфотографировать экран предпоказа данных.

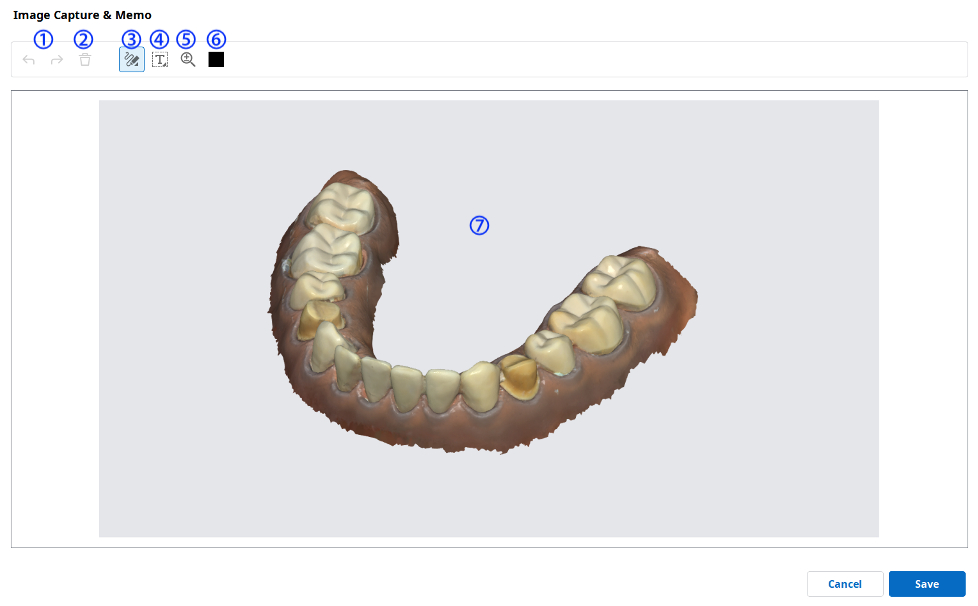

• Скриншот будет открыт в новом окне, где вы сможете добавить пометки используя предоставленные функции.

(1) Отменить/вернуть последнее выполненное действие.

(2) Удалить все внесенные изменения.

(3) Изменить толщину линий — имеется 3 варианта.

(4) Написать текст на изображении.

• На изображении появится текстовый местозаполнитель (выноска типа «облачко»).
• Вы можете изменить размер шрифта — имеется 3 варианта.

(5) Масштабировать изображение.

(6) Изменить цвет кисти или текста.

(7) При нажатии кнопки Сохранить в списке файлов проекта будет создан файл с изображением и внесенными пометками. Вы можете отправить скриншот вместе с другими файлами проекта при оформлении заказа.
