Boleano

Boleano

As operações booleanas consistem em três tipos de operações: União, Interseção e Corte. A ideia desta operação é semelhante ao conceito conhecido dos diagramas de Venn.

Quando o cubo é "A" e a esfera é "B":

A ⋃ B: Dados que pertencem a A ou B. ➠ União

A ⋂ B: Dados que pertencem a A e B. ➠ Intersecção

A - B: Dados que pertencem a A e não a B. ➠ Corte

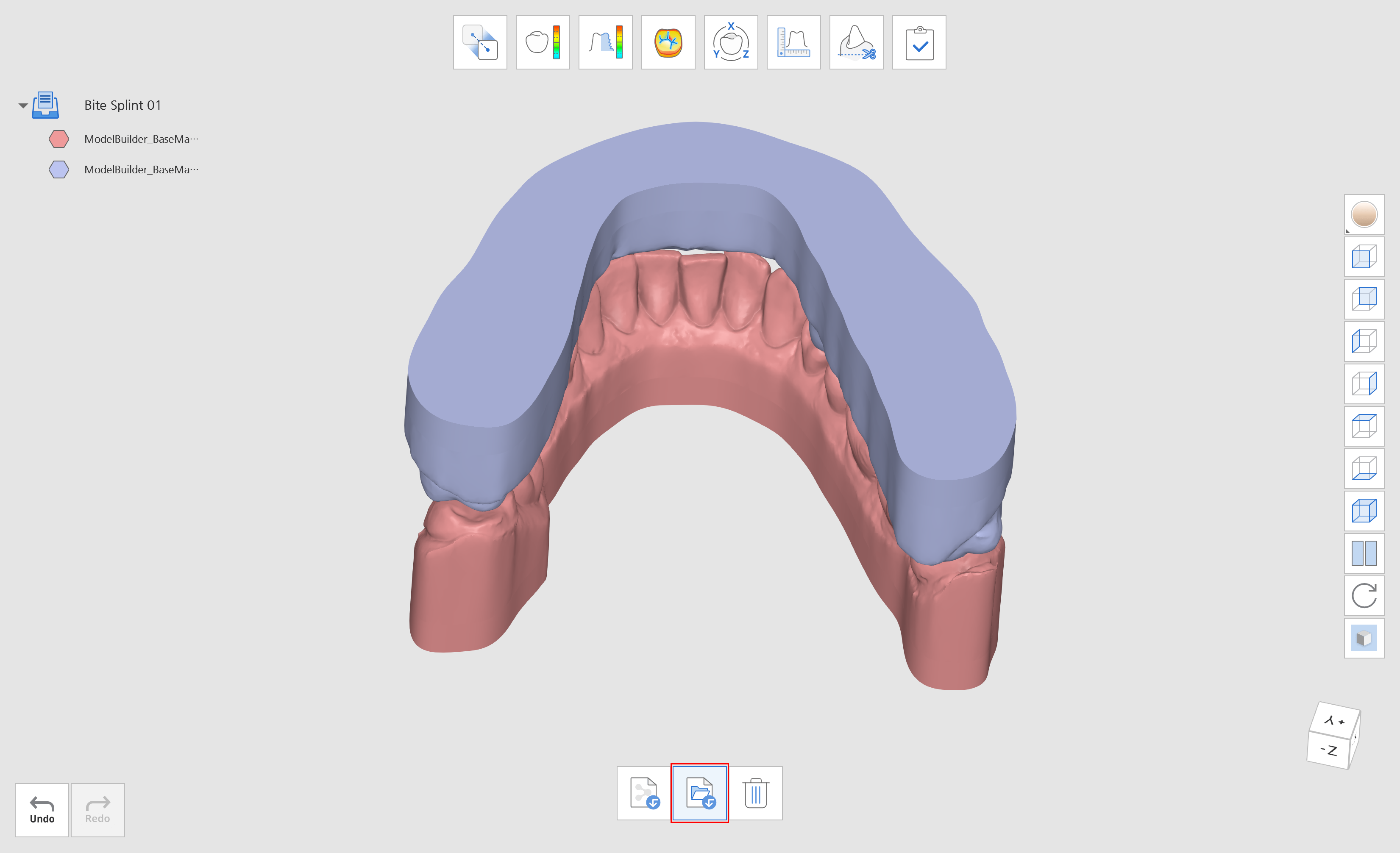

Antes de realizar operações booleanas, você pode mover e girar os dados usando o mouse.

• Clique e segure a roda do mouse para mover os dados.
• Clique com o botão direito do mouse para girar os dados

Union

Combine duas ou mais malhas em uma.

1. Clique em "União" para abrir a janela de diálogo.

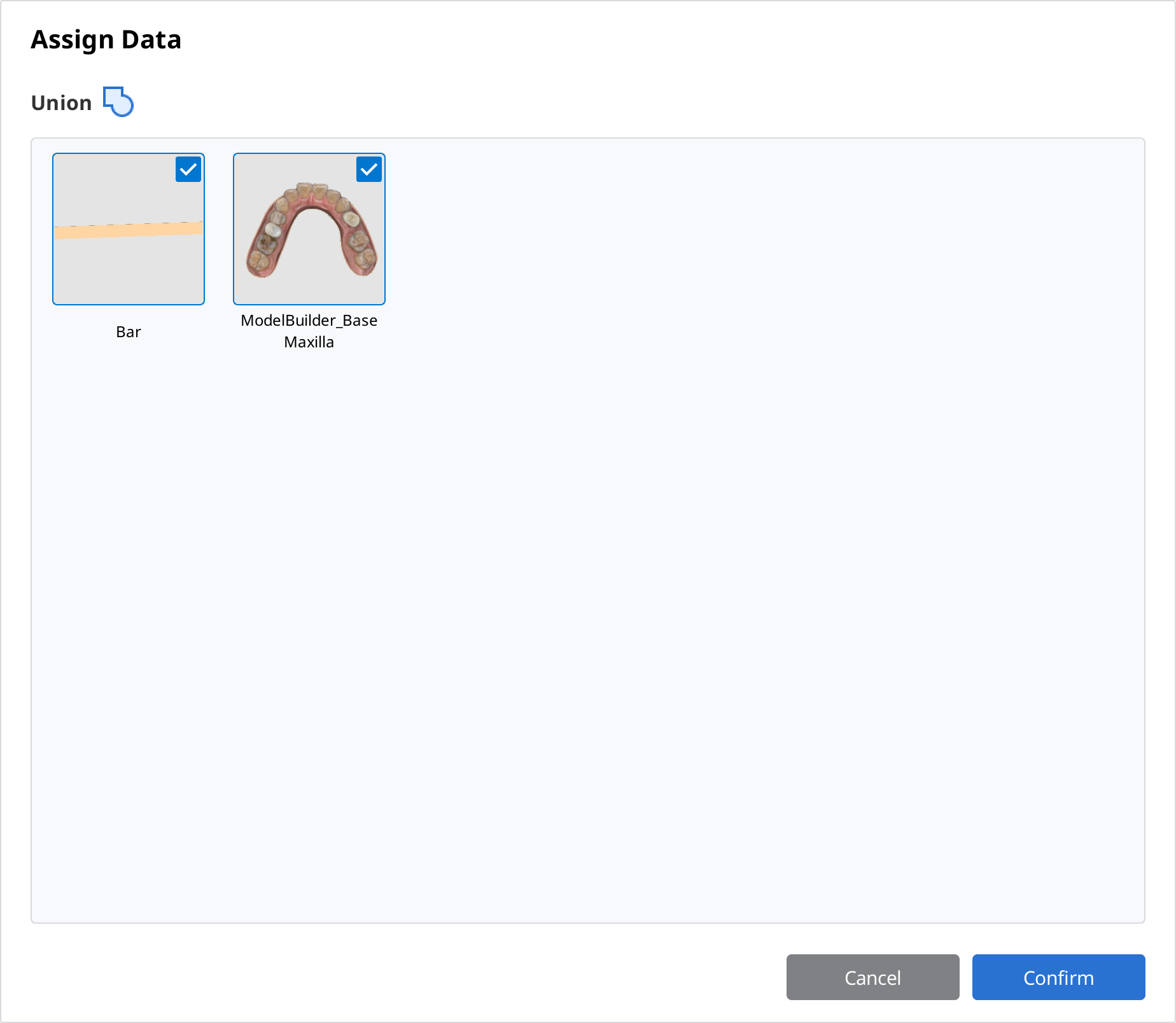

2. Selecione dois ou mais dados para combinar.

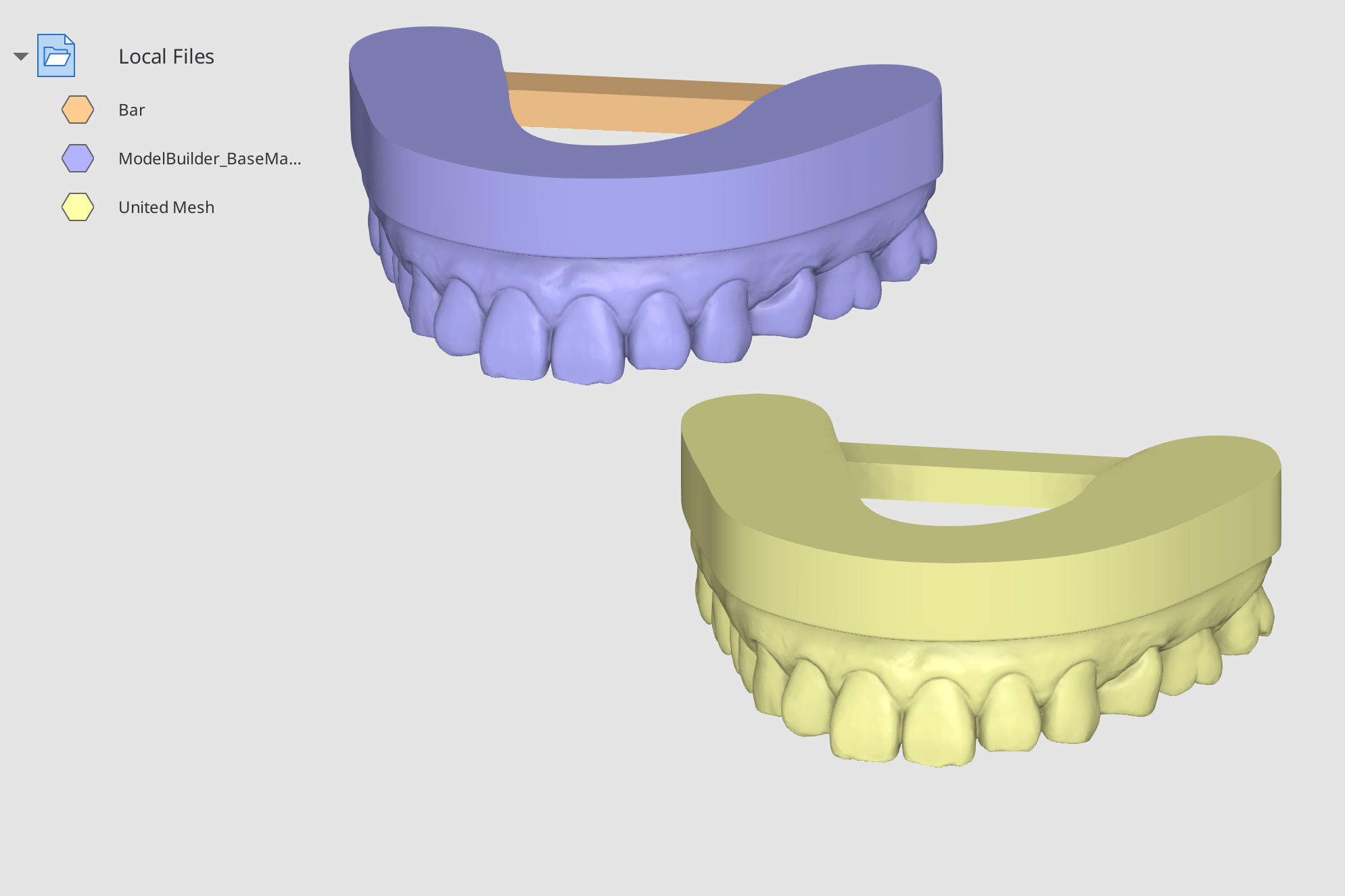

3. Clique em "Confirmar" para combinar os dados. Depois que os dados forem combinados com sucesso, você verá um novo arquivo de malha chamado "United Mesh" na Árvore de dados. Use a Árvore de Dados para visualizar e ocultar dados facilmente.



Exemplo de "União"

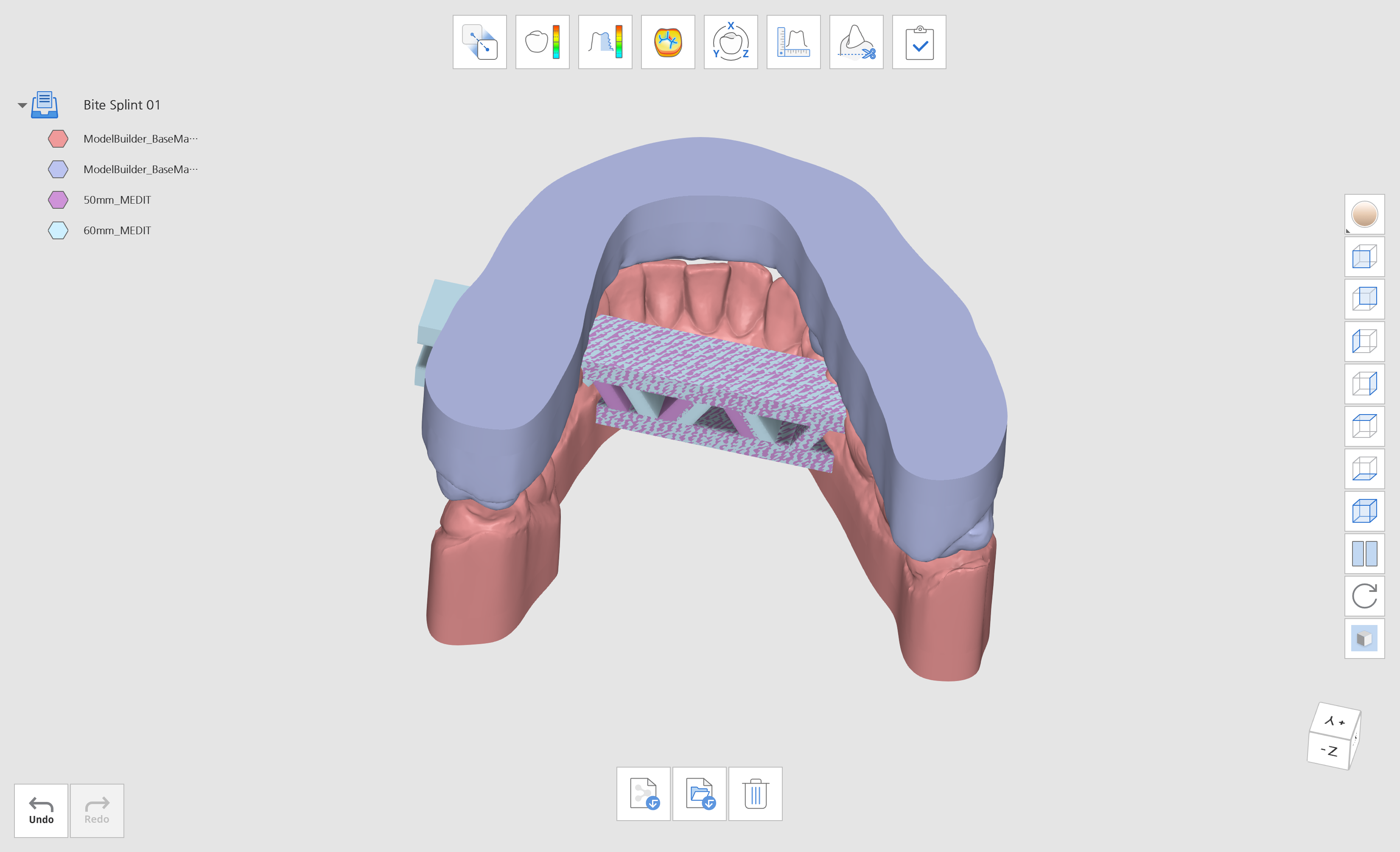

Você pode usar o recurso "União" para anexar barras de suporte ao modelo. O modelo abaixo foi projetado usando o Medit Model Builder. Importe esses dados do Medit Link e abra no Medit Design. Importe a barra de suporte do seu PC clicando em "Importar arquivos locais".

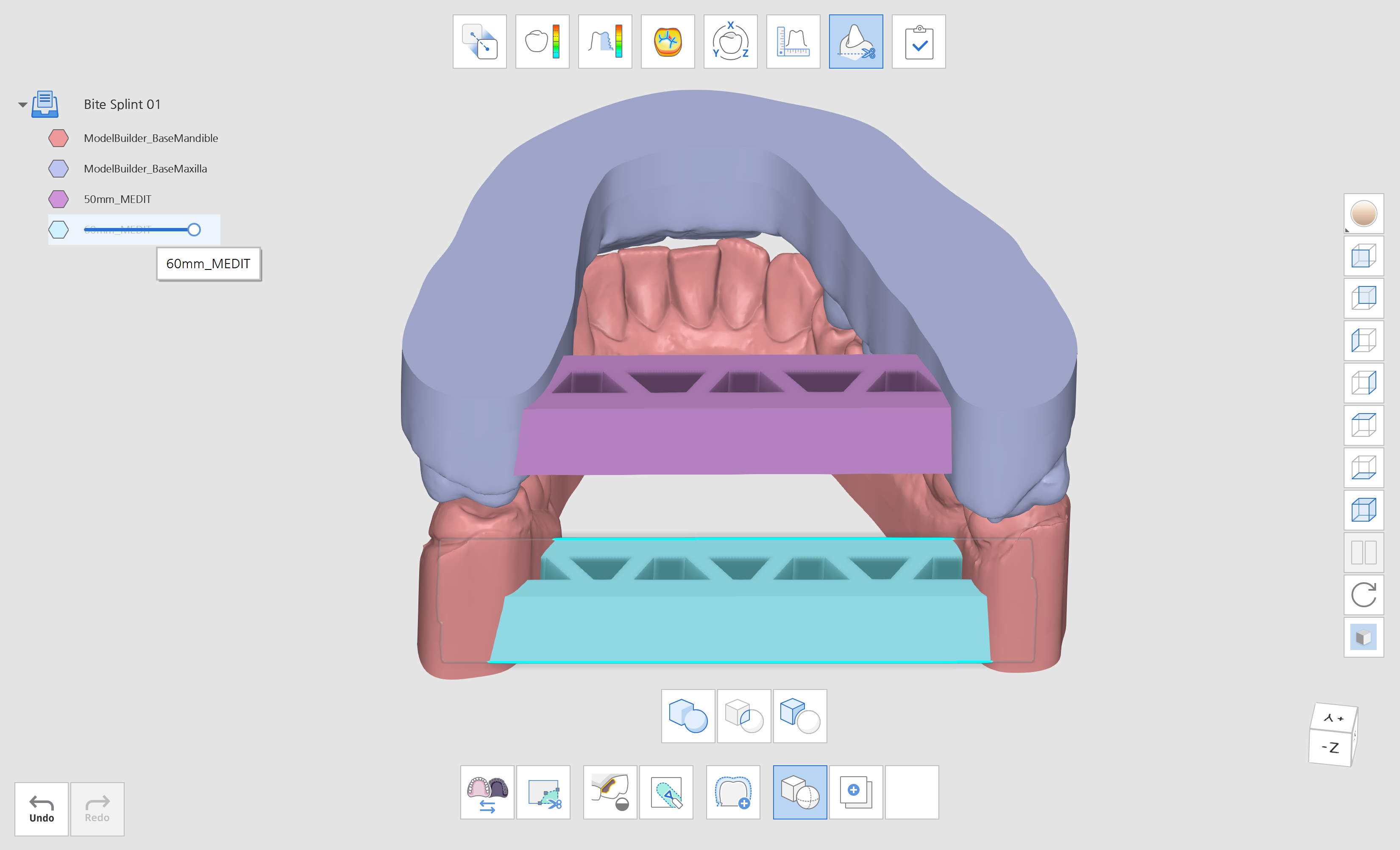

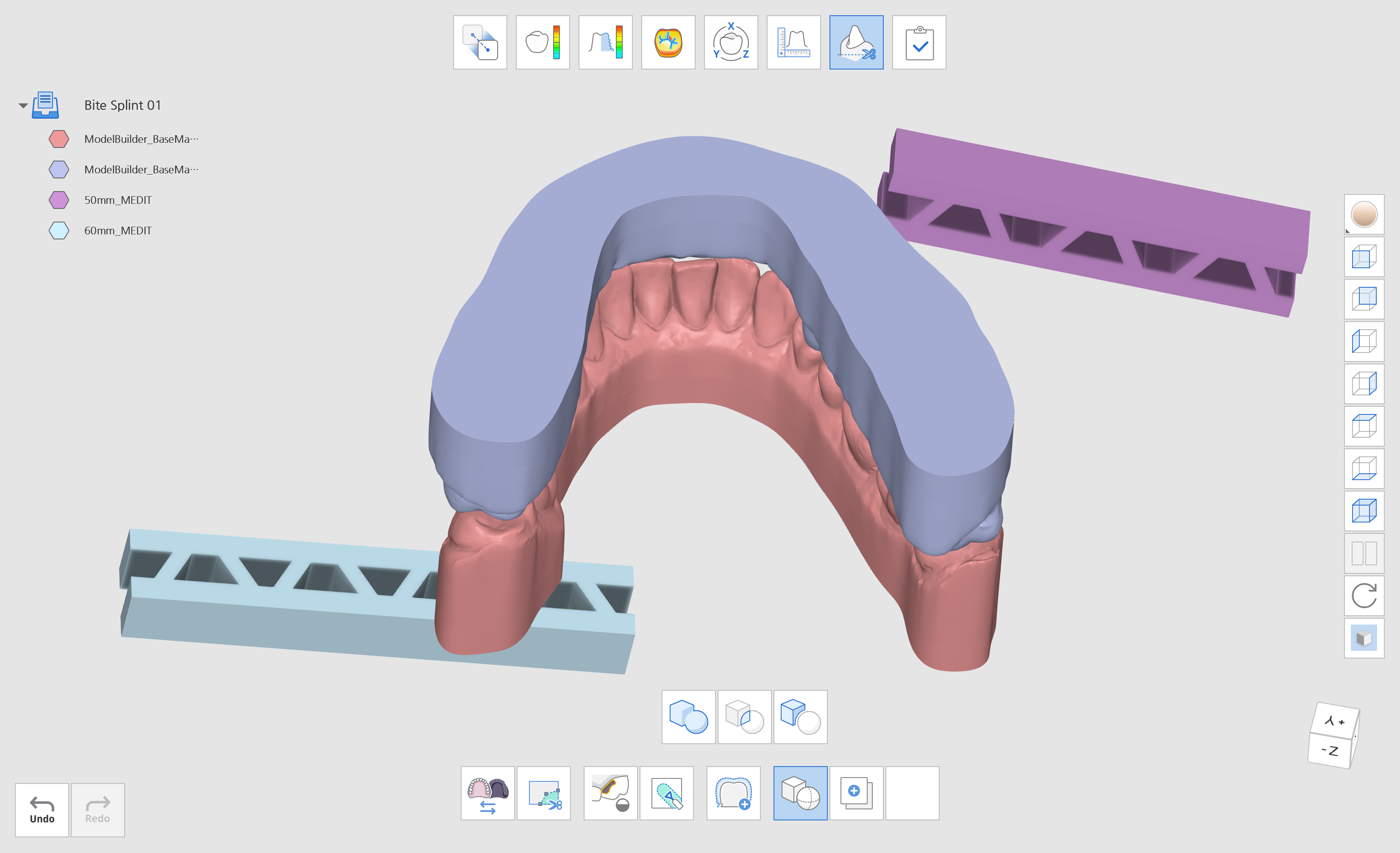

Vá para o modo de edição e clique em “Boolean”. Organize as barras de suporte de acordo.

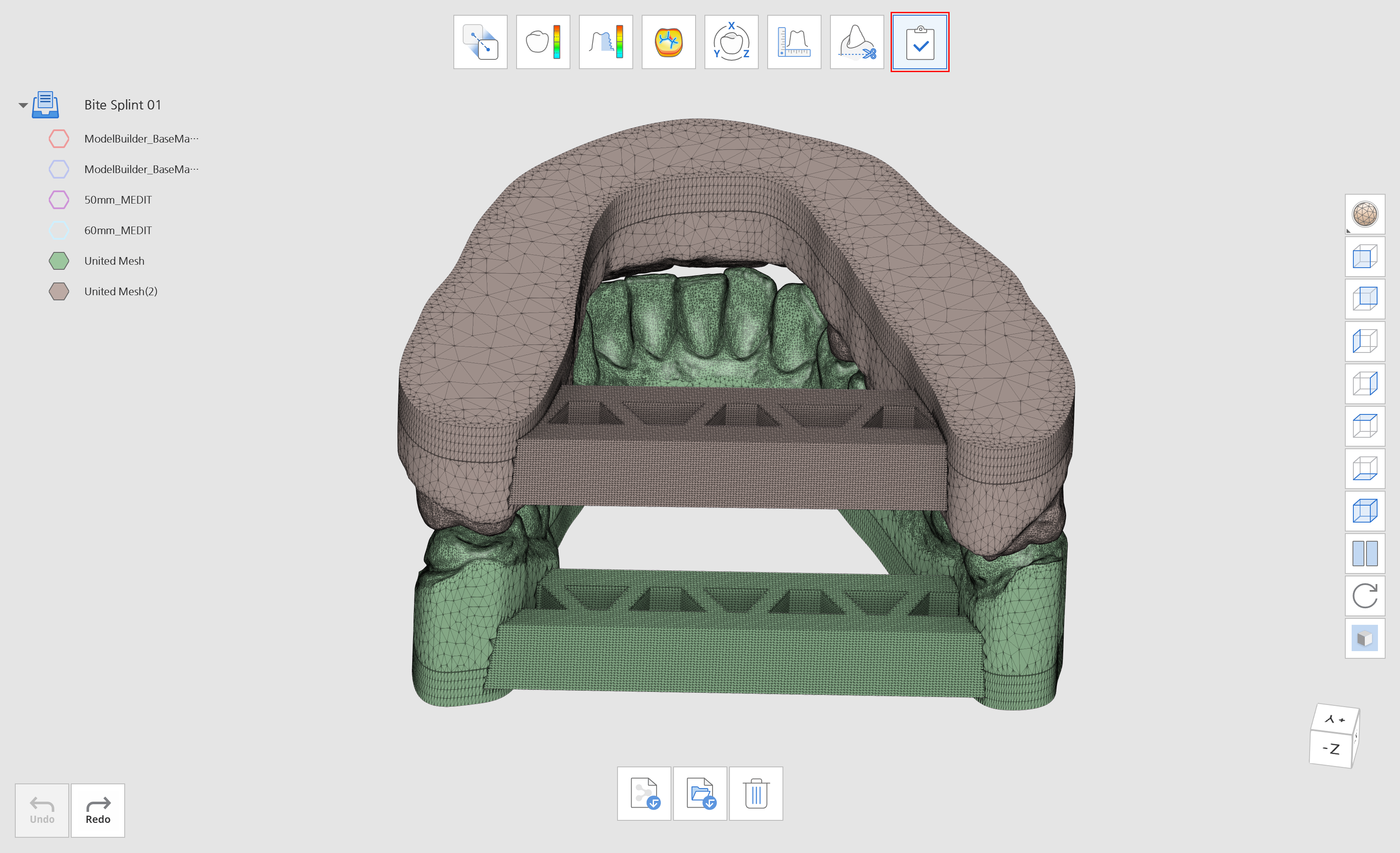

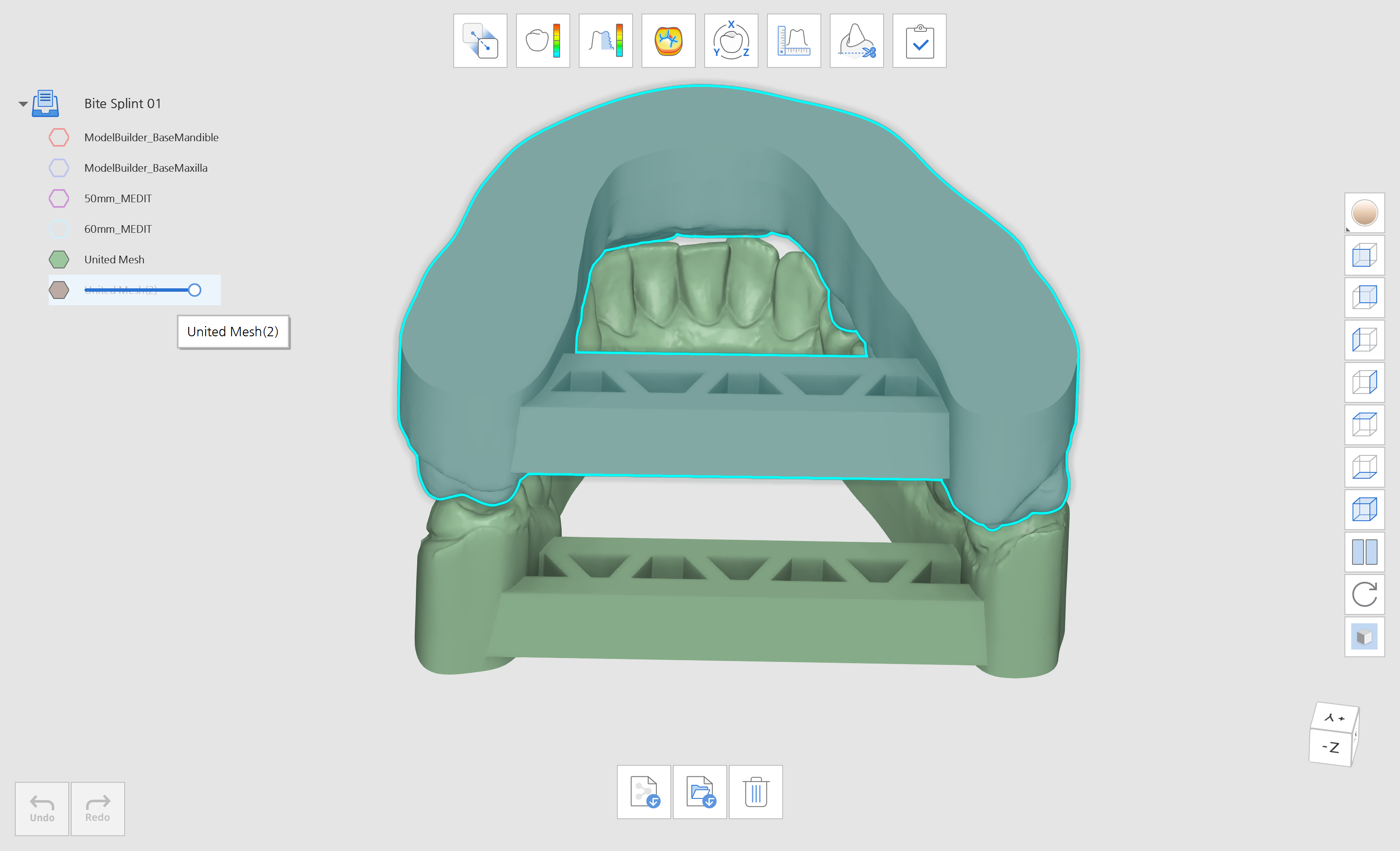

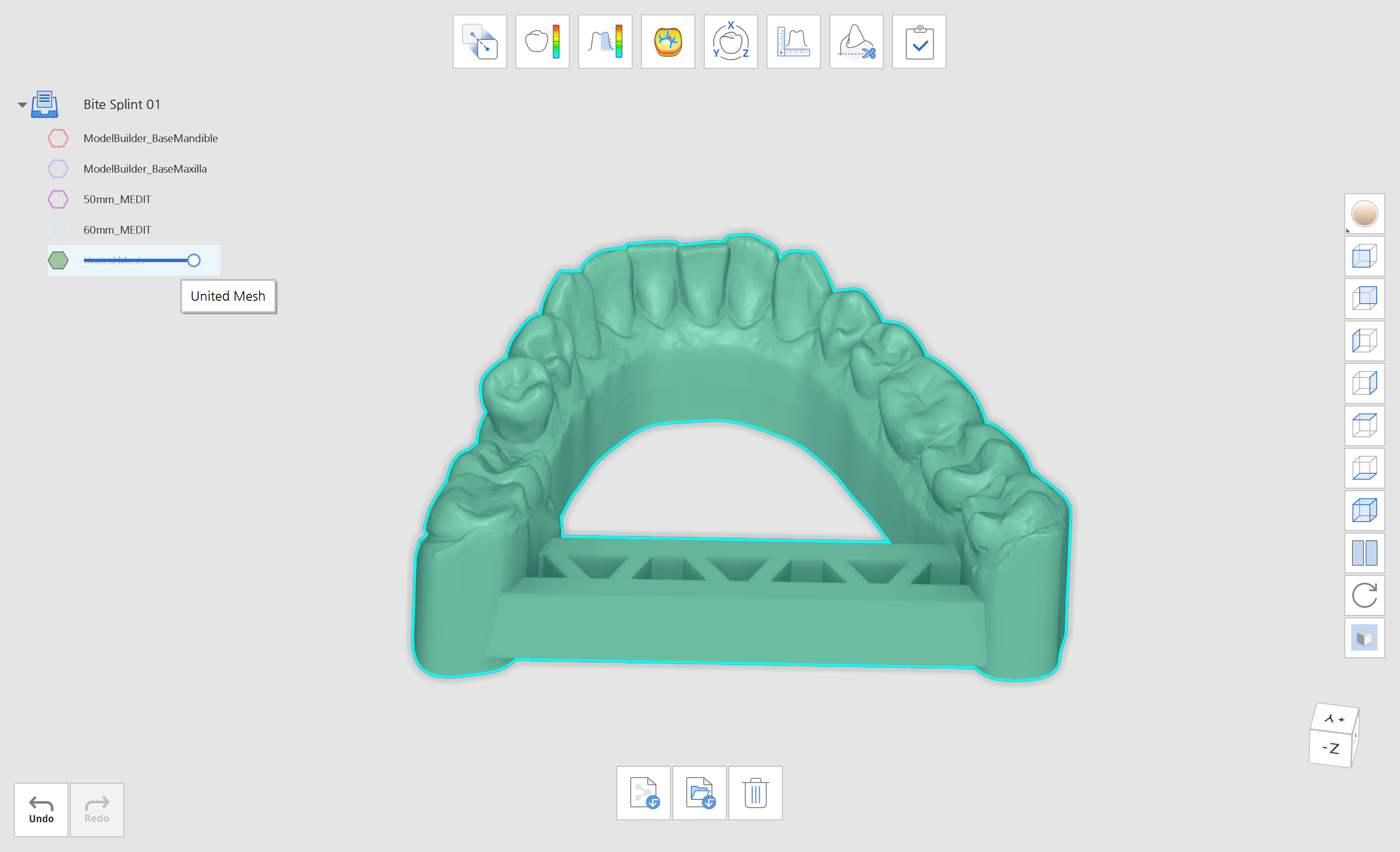

Em seguida, clique em "União" para combinar os modelos. Combine os dados da maxila com os dados de suporte para criar um novo modelo de malha unida. Repita o mesmo para a mandíbula.

Clique em "Concluir" para finalizar e selecione como deseja salvar seus dados.



Interseção

Usado para extrair os dados da malha cruzada.

1. Clique no ícone "Intersecção" para abrir a janela de diálogo.

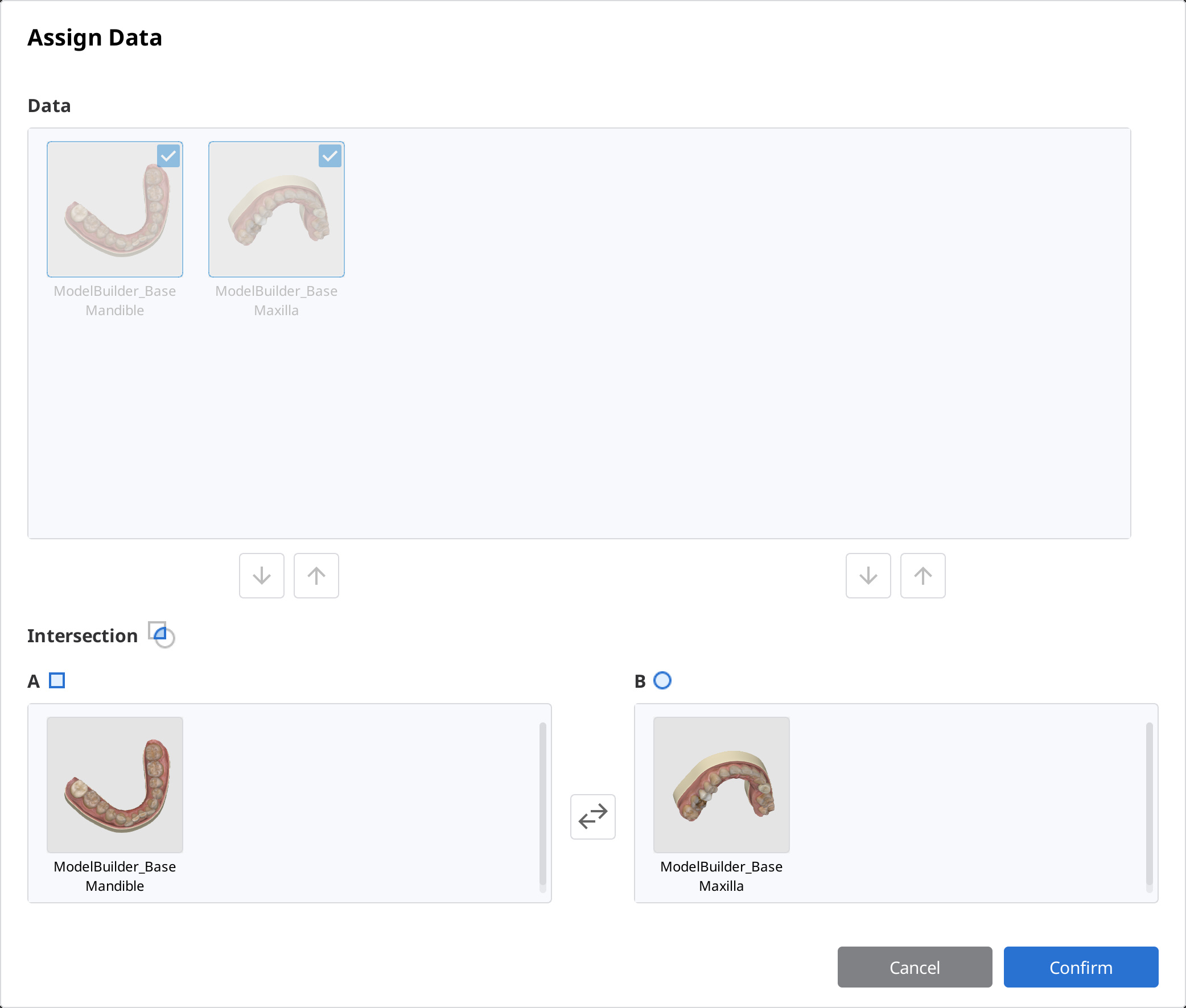

2. A janela de diálogo "Atribuir dados" aparecerá. Atribua os dados a A e B usando as setas. Você também pode arrastar e soltar os dados para A e B.

• Se você os atribuiu incorretamente, você pode simplesmente trocar os dados clicando em "Trocar A e B".

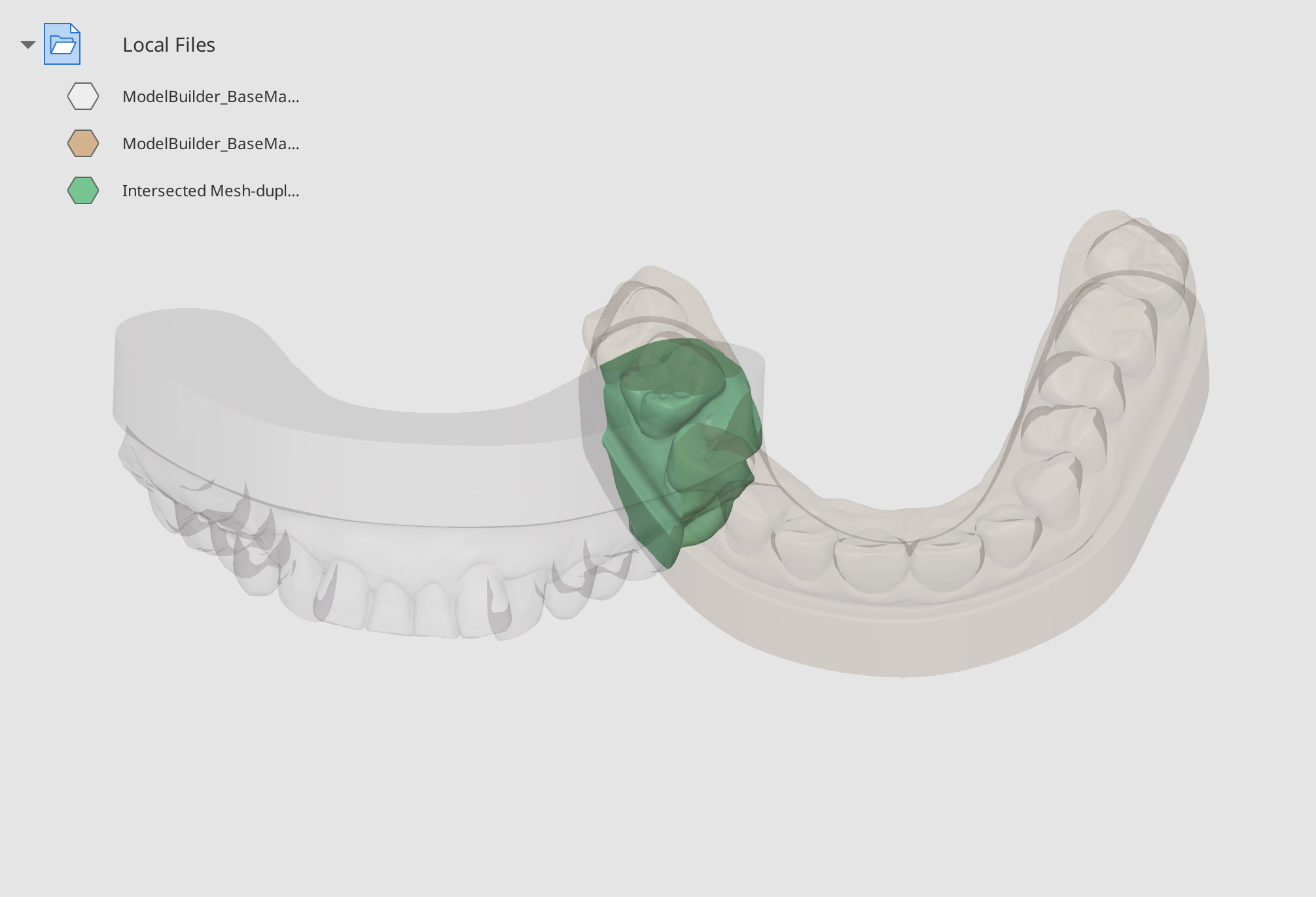

3. Clique em "Confirmar" e aguarde a criação de um novo arquivo de dados. Você pode ver que os dados da malha de interseção foram extraídos.



Cut

Remova a malha de A que se sobrepõe a B.

1. Clique no ícone "Recortar" para abrir a janela de diálogo.

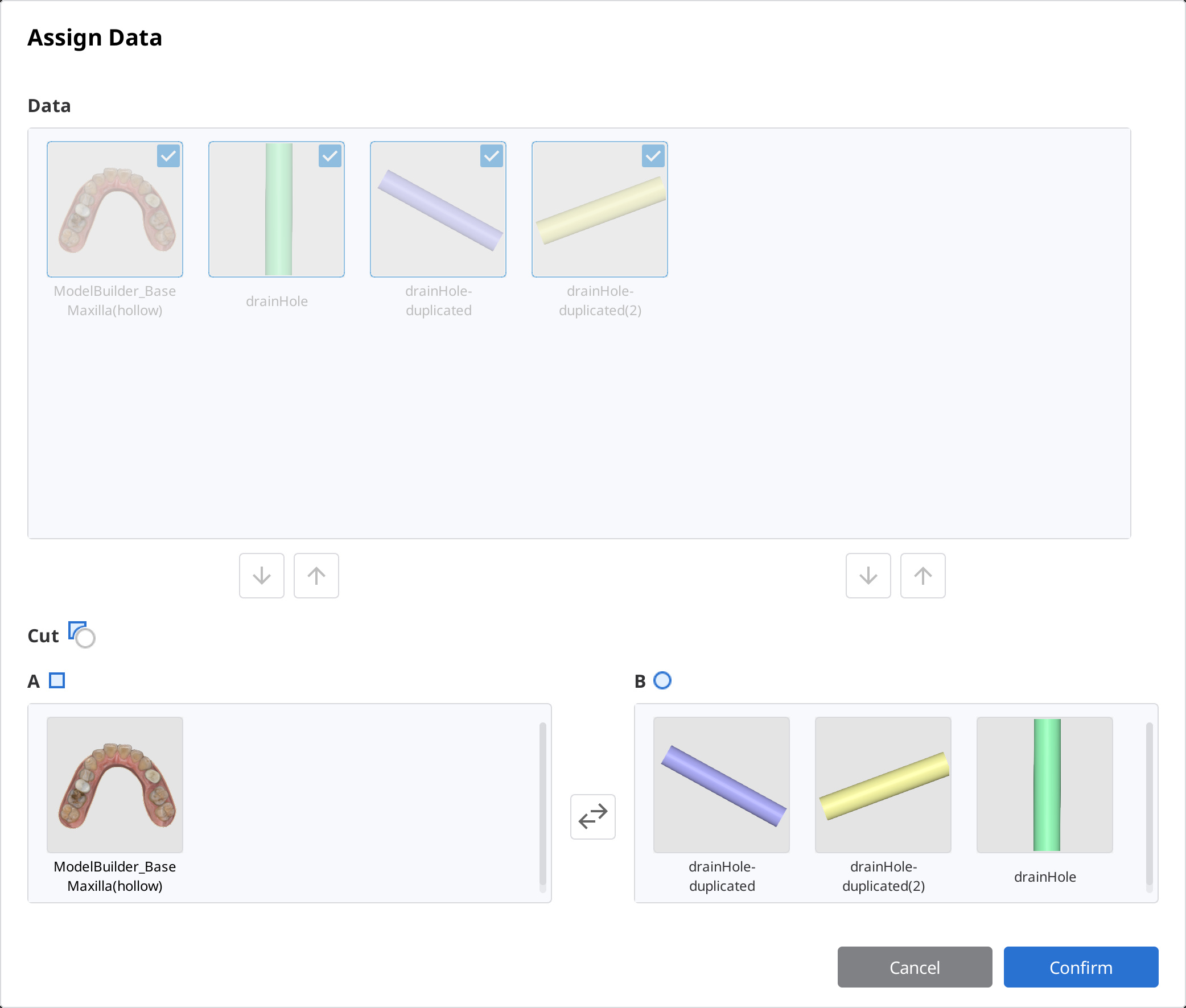

2. A janela de diálogo "Atribuir dados" aparecerá. Atribua os dados a A e B usando as setas. Você também pode arrastar e soltar os dados para A e B.

• Se você os atribuiu incorretamente, você pode simplesmente trocar os dados clicando em "Trocar A e B".

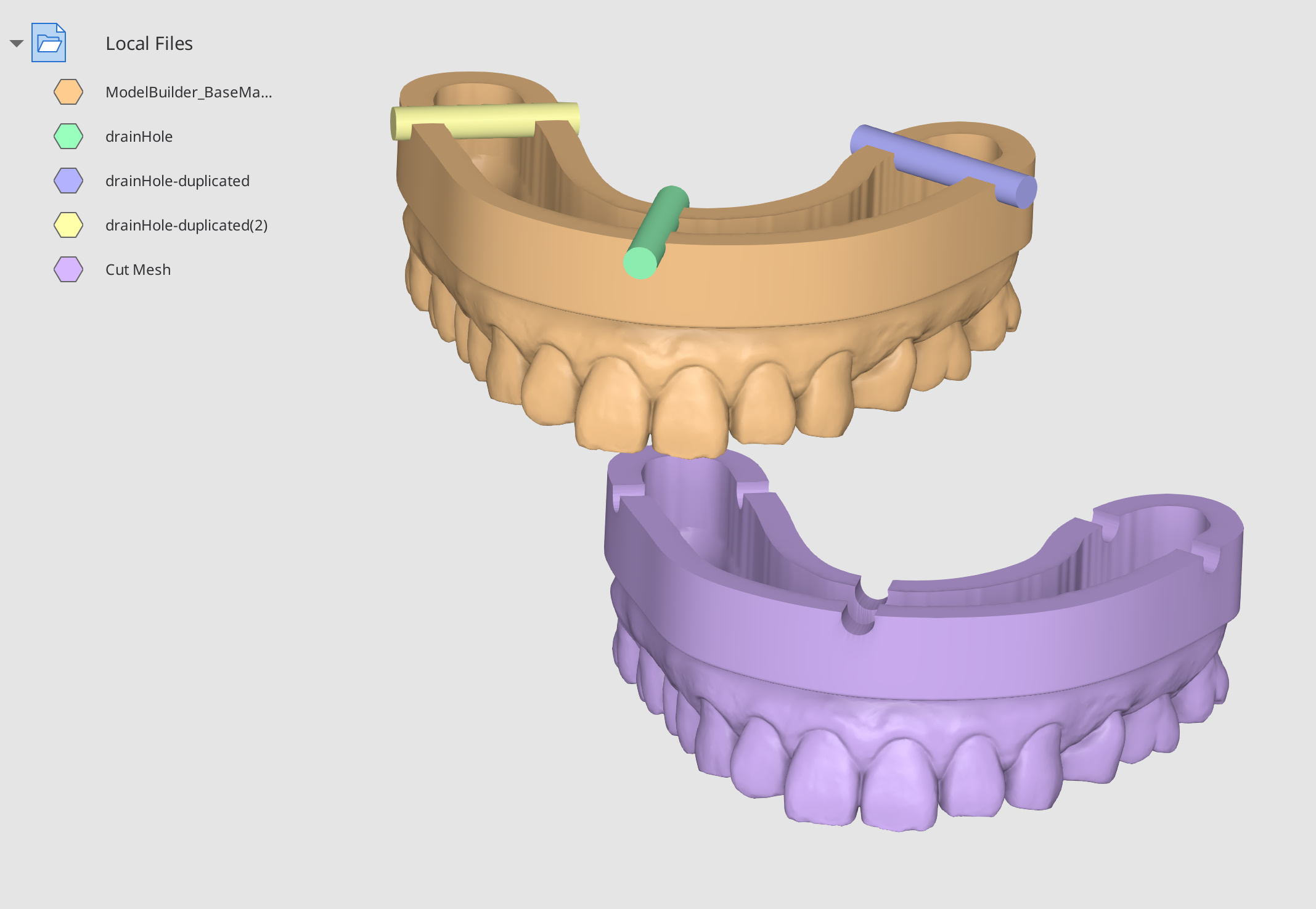

3. Clique em "Confirmar" e aguarde a criação de um novo arquivo de dados. Você pode ver que a malha de A que se sobrepõe com B foi removida, removendo os dados de oclusão.



Exemplo de "Corte"

Você pode usar o recurso "Cortar" para criar furos em uma bandeja personalizada. O modelo abaixo foi projetado usando o Medit Model Builder. Importe esses dados do Medit Link e abra no Medit Design. Importe a barra de suporte do seu PC clicando em "Importar arquivos locais".

Importe arquivos de cilindro e duplique-os para atender às suas necessidades.

💡 Dicas e sugestões

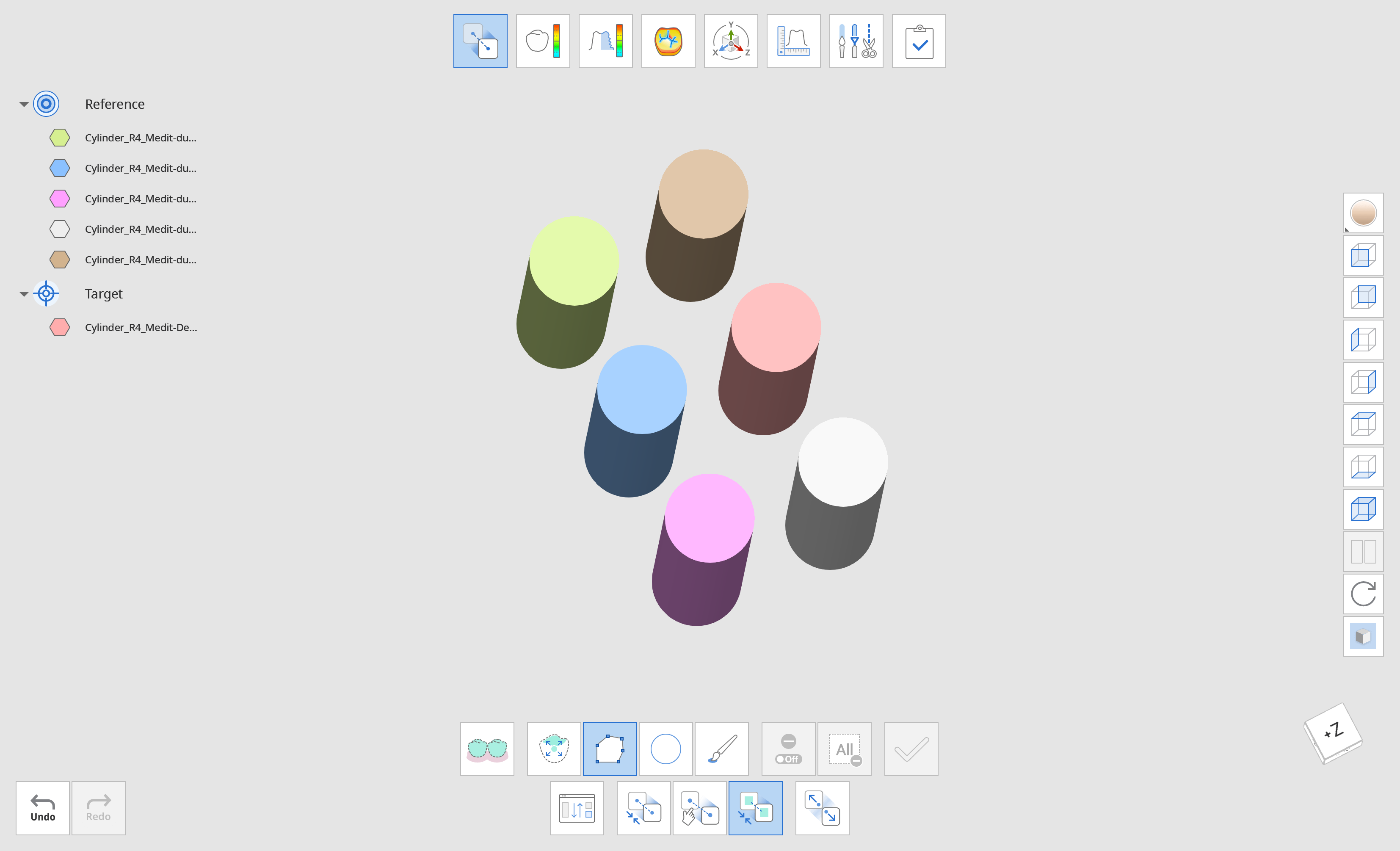

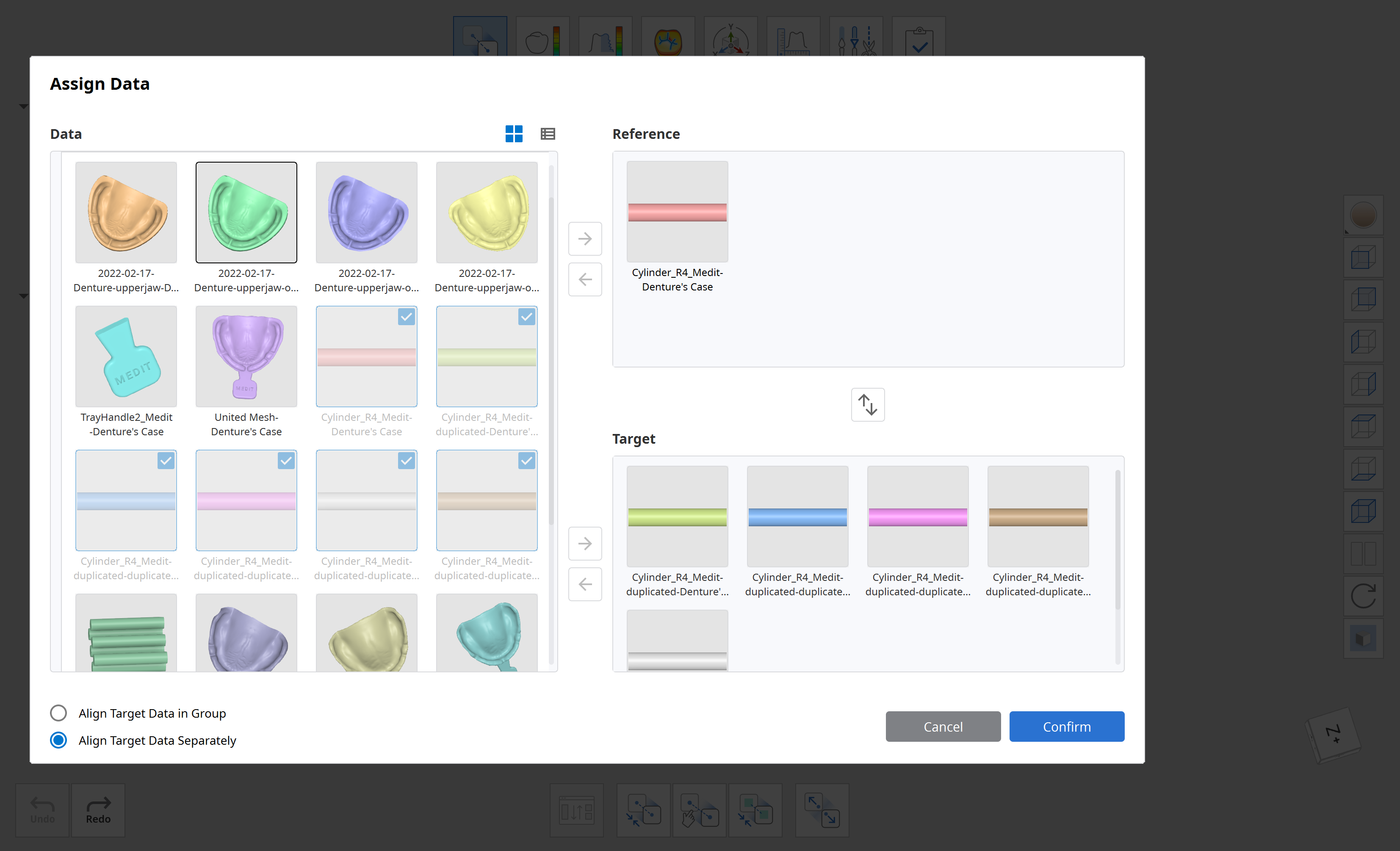

Você pode usar a função "Desanexar" em "Alinhar" para colocá-los uniformemente. Em "Alinhar", coloque um dos dados do cilindro na referência e o restante no destino. Em seguida, selecione a opção "Alinhar dados de destino separadamente". Quando você clicar no botão "Desanexar" depois, os dados de destino serão alinhados uniformemente.

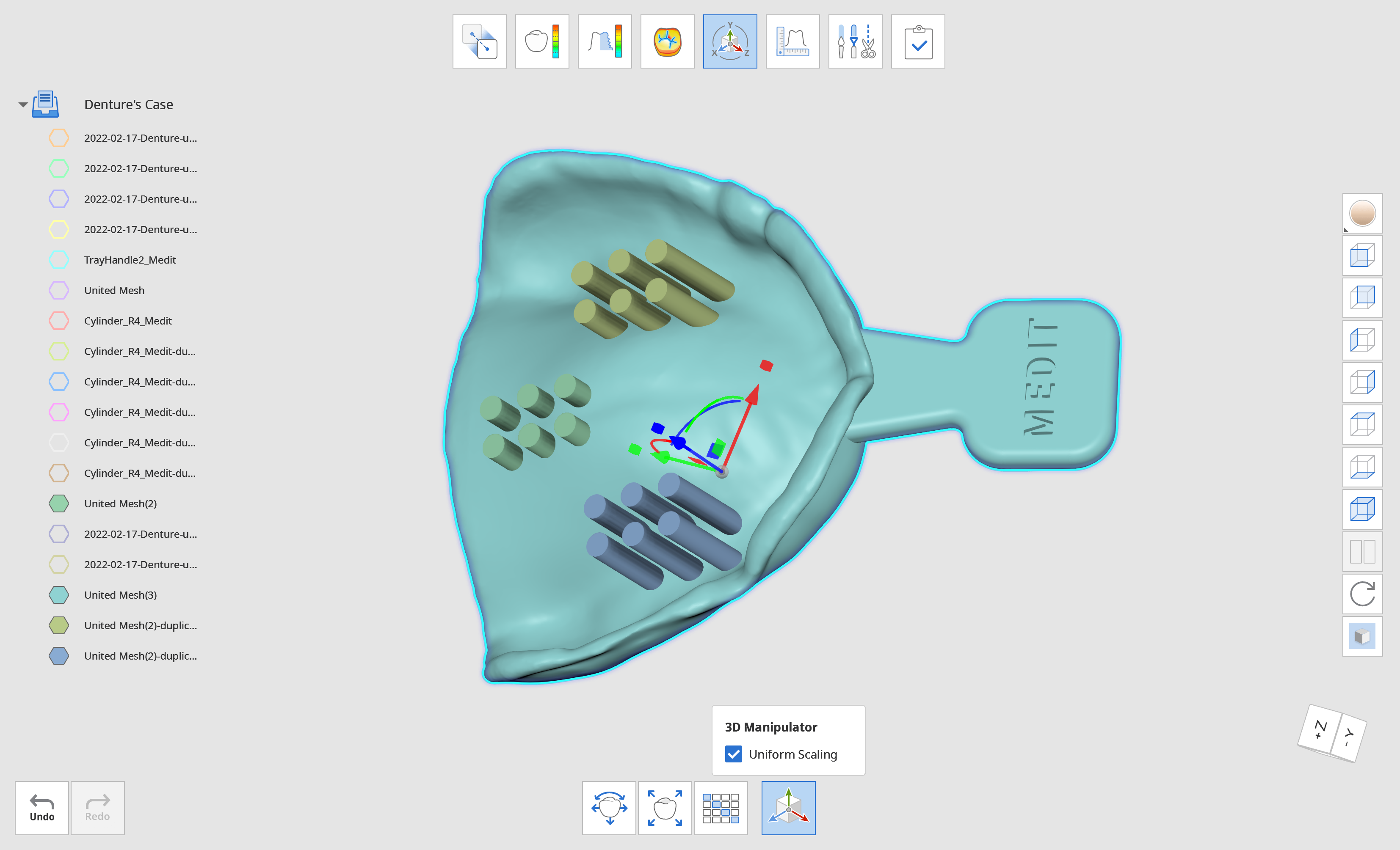

Combine os seis cilindros em um conjunto usando "Union". Duplique os conjuntos três vezes para criar três conjuntos de seis cilindros. Coloque os conjuntos de cilindros como segue e use a função "Cortar" para criar furos. Atribua os conjuntos de cilindros a B para que possam ser removidos de A. (A - B)

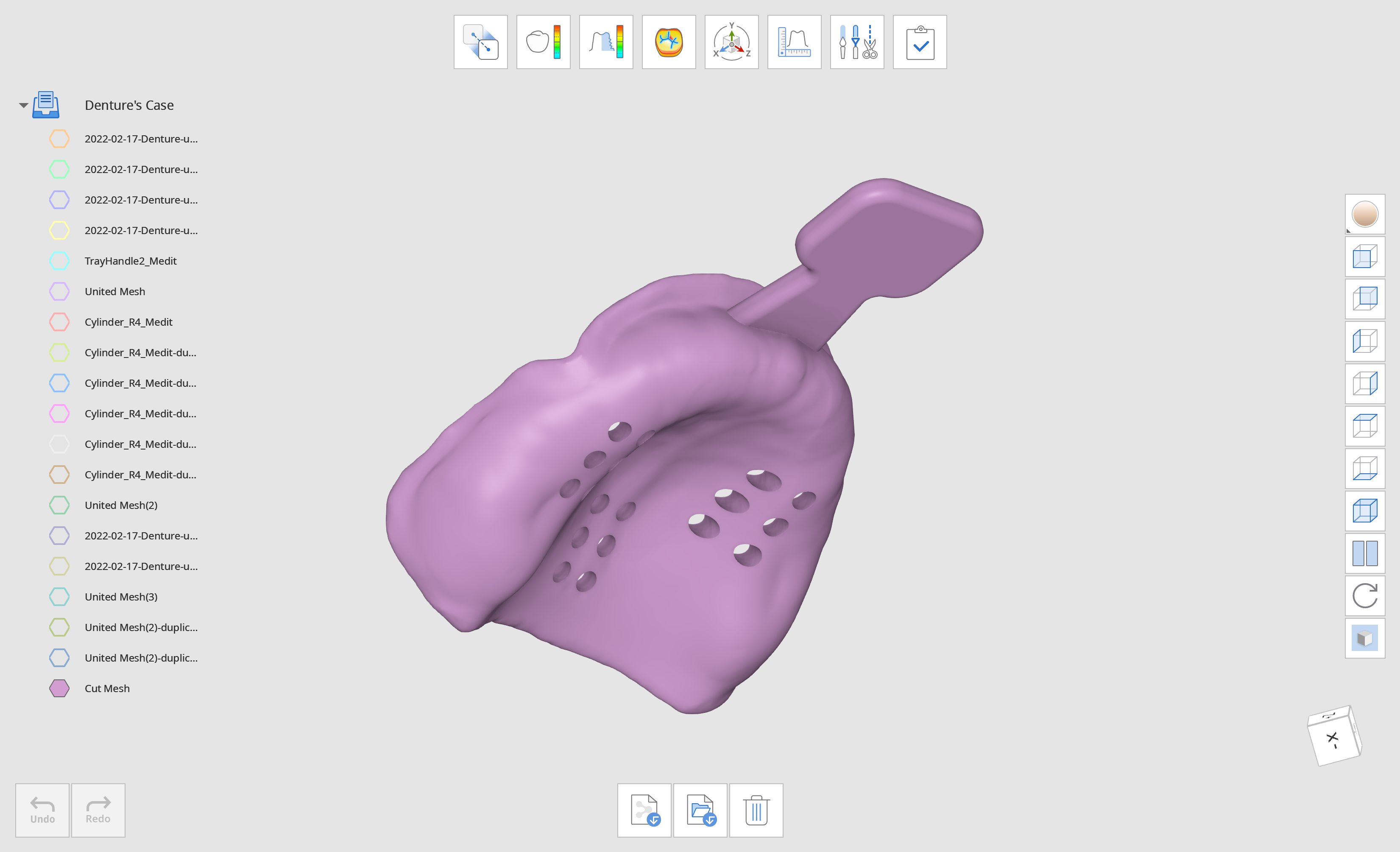

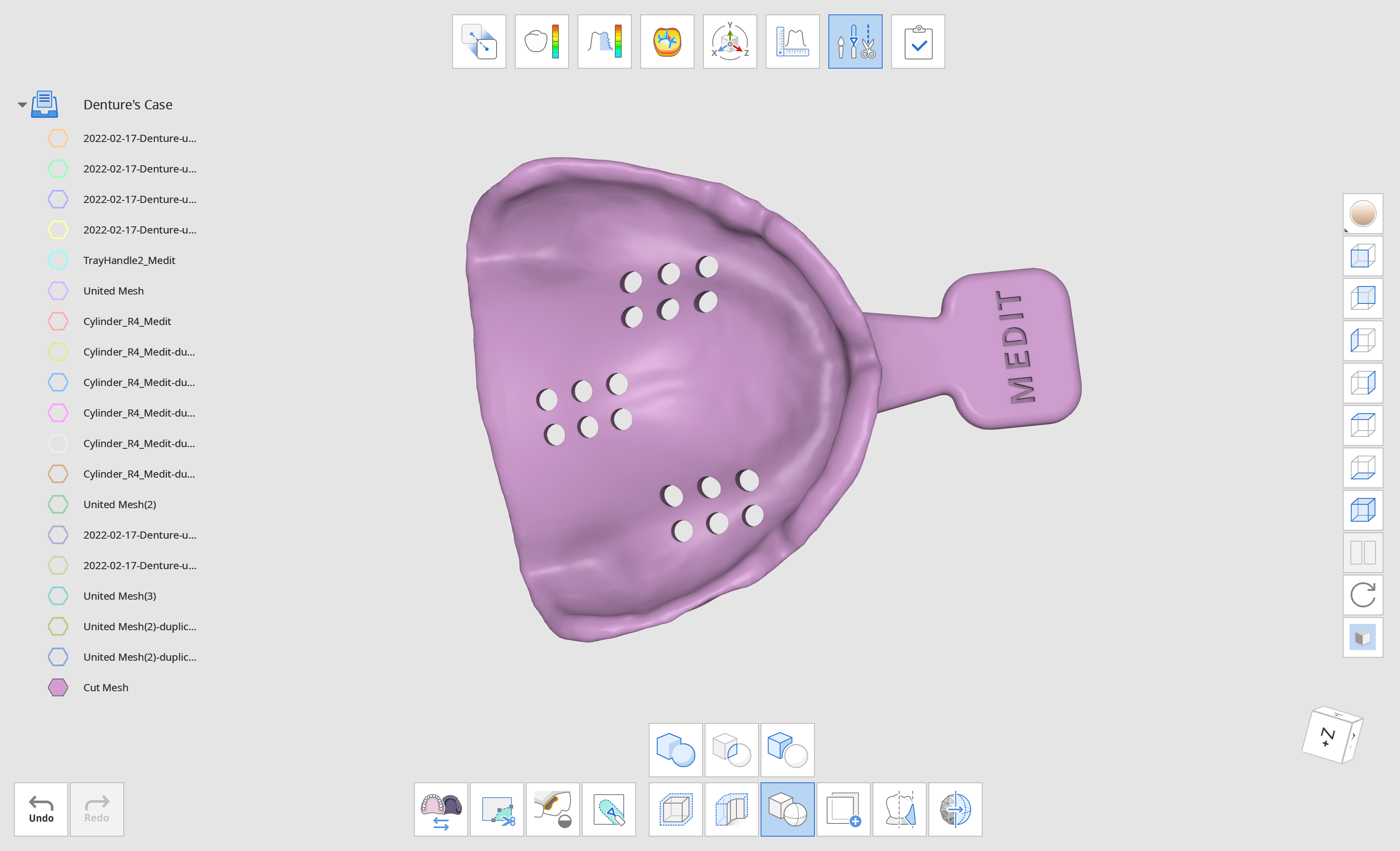

Clique em "Confirmar" para ver o resultado final.
