Modo > Articulador

Modo articulador

Neste modo, você pode anexar articuladores, dobradiças e outros elementos de suporte à base do modelo. Use-o para fixar o modelo ou adicionar elementos que ajudarão a recriar o movimento da mandíbula para a fabricação de aparelhos dentários.

💡Observe que trabalhar no modo Articulador é opcional.

💡O modo Articulador está disponível apenas ao usar dados de ambos os arcos.

Caixa de ferramentas

Removendo áreas sobrepostas

• Selecione os dados sobrepostos que deseja mover.

Adicionar pino de suporte

• Prenda os pinos à base do modelo para suporte (máx. 5).

Gerenciar pino nº 1

• Gerencie o pino de suporte nº 1.

Juntar anexo

• Adicione dobradiças, elementos de suporte ou articuladores à base do modelo (máx. 5).

Gerenciar anexo nº 1

• Gerencie o anexo nº 1.

Diâmetro (mm)

• Ajuste o diâmetro do pino de suporte.
• A escala do diâmetro é 5-10mm.

Distância da Base (mm)

• Ajuste a distância do pino da base.

Excluir

• Exclua o elemento selecionado.

1. Verifique a colocação dos elementos anexados automaticamente.

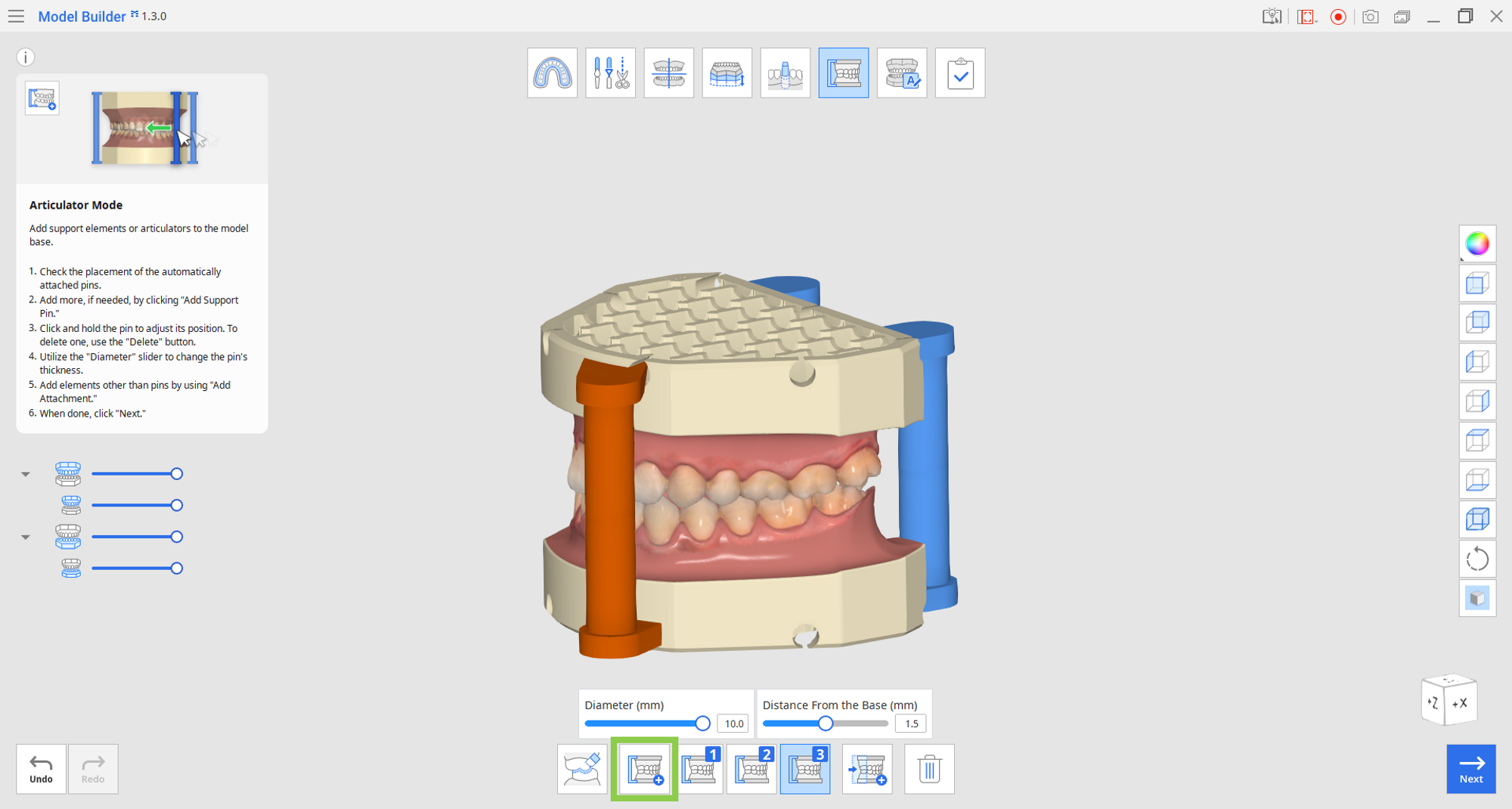

2. Use "Adicionar pino de suporte" para adicionar mais pinos, se necessário. Podem ser adicionados no máximo 5. Se algum dos pinos for exibido em laranja, sua colocação não é opcional ou pode coincidir com os orifícios de drenagem. Ajuste o posicionamento do alfinete arrastando-o até que fique azul.

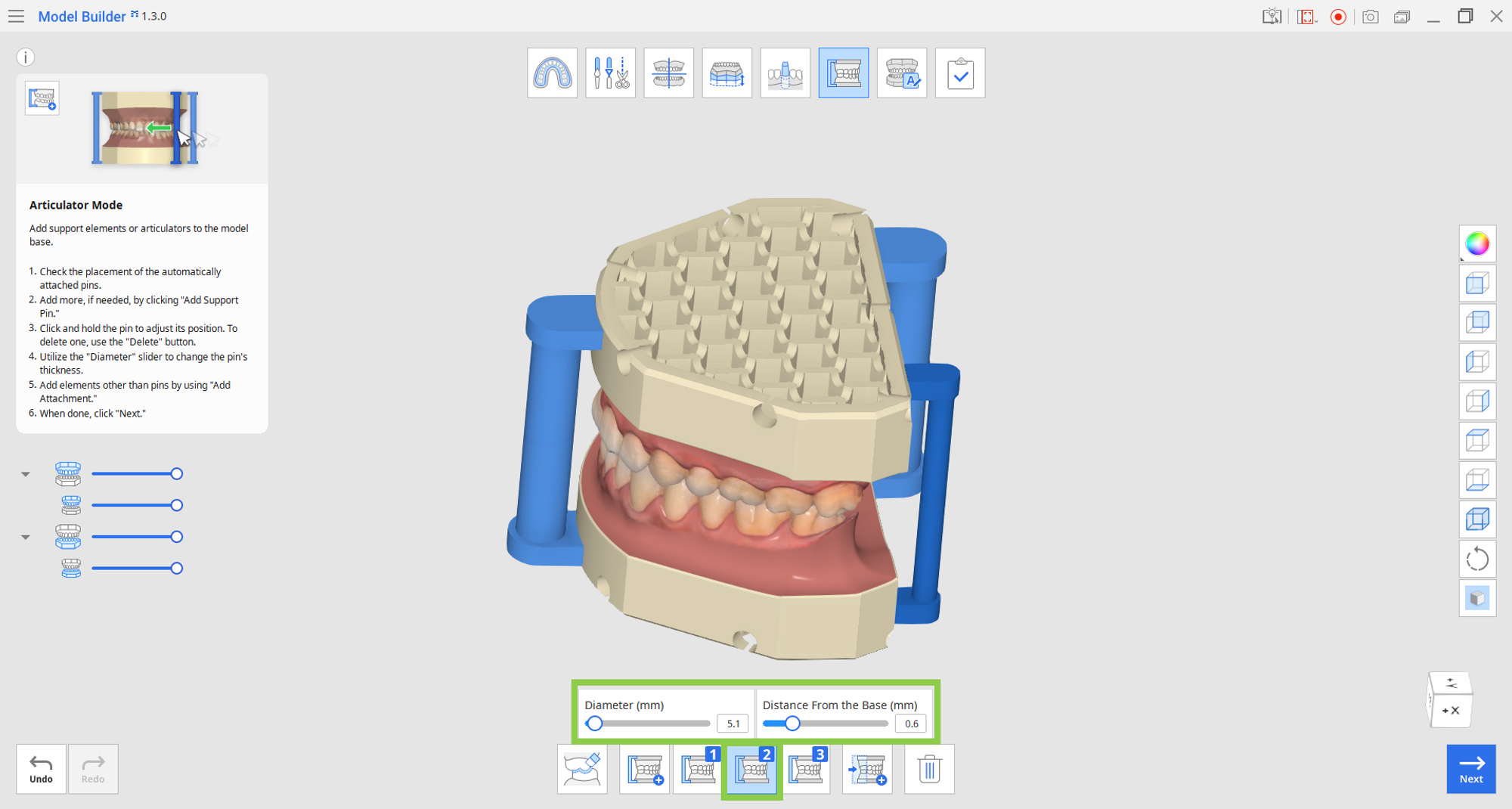

. Você também pode fazer alterações individuais na espessura e na posição de cada pino. Clique no botão de gerenciamento do pino para ajustar os controles deslizantes "Diâmetro" e "Distância da base".

💡Ajustar a "Distância da base" pode ajudar a encurtar o pino se você não puder evitar colocá-lo perto dos orifícios de drenagem.

4. Para excluir qualquer pin, verifique se o botão de gerenciamento correspondente está selecionado e clique em "Excluir".

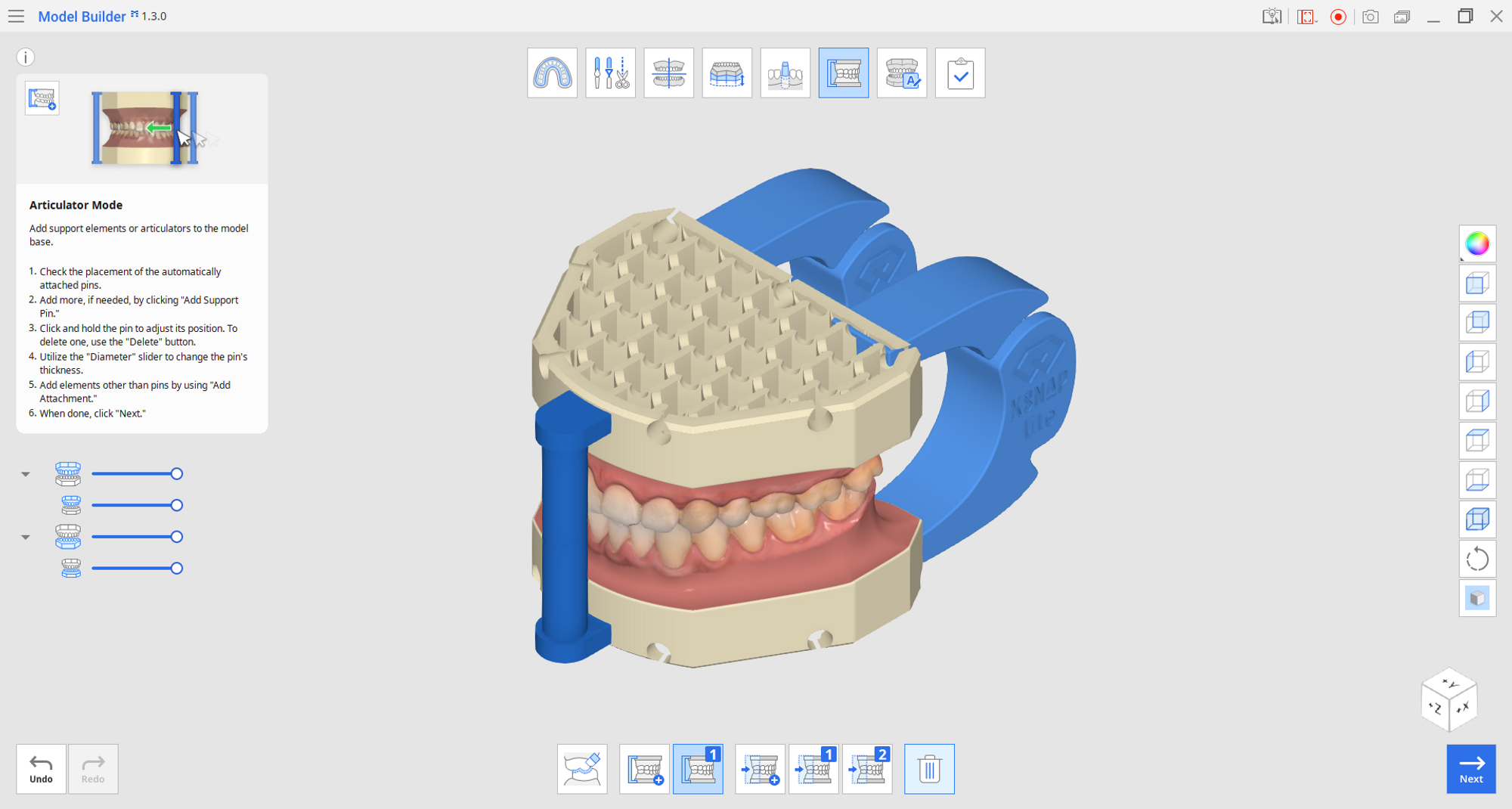

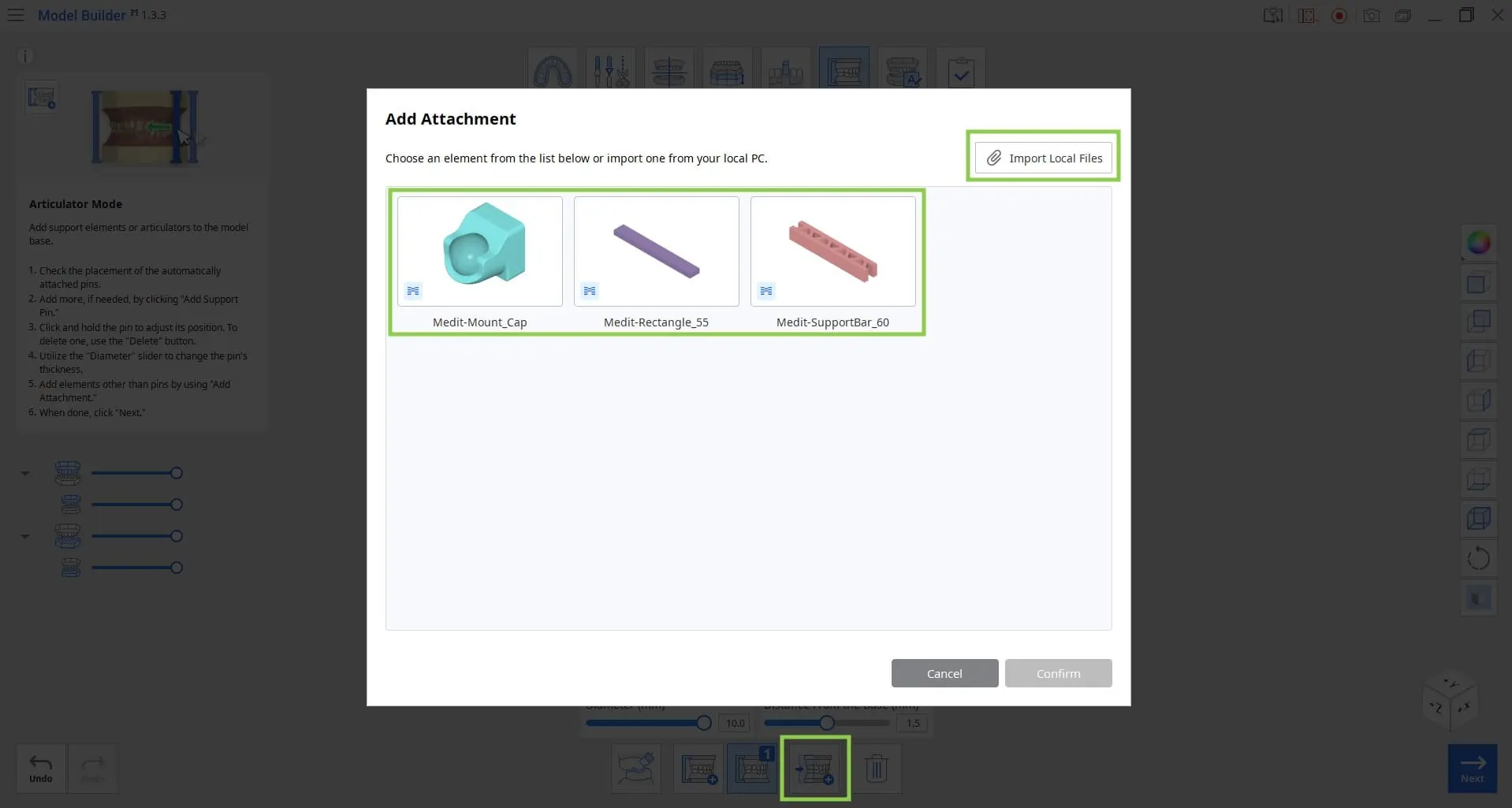

5. Use "Adicionar anexo" para adicionar elementos que não sejam pinos de suporte. Podem ser adicionados no máximo 5. Você pode escolher um elemento fornecido pelo Medit ou importar seus próprios arquivos.

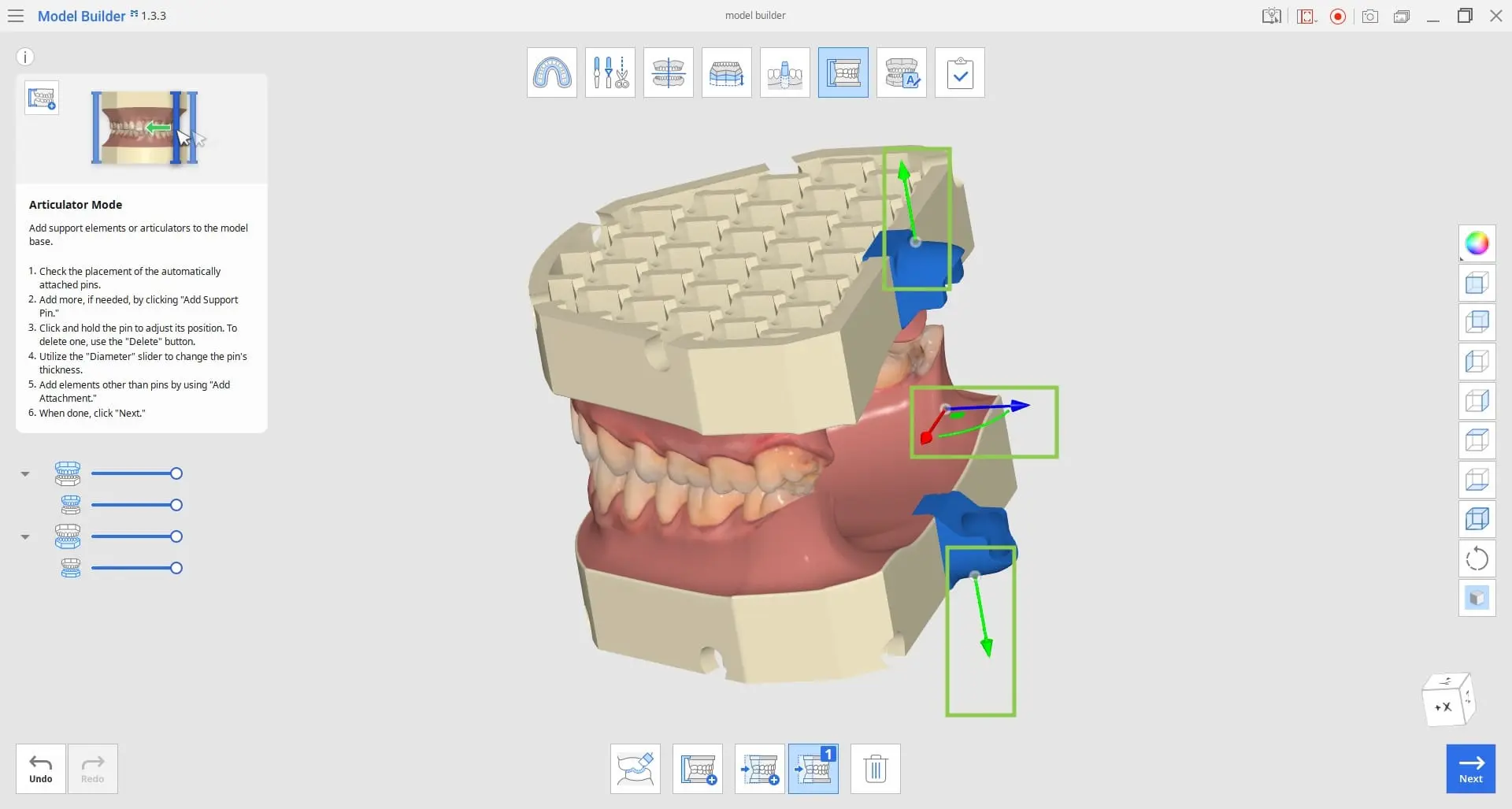

6. O anexo terá um manipulador 3D para você dimensionar, transladar ou girar o elemento.

7. Para excluir um anexo, verifique se o botão de gerenciamento correspondente está selecionado e clique em "Excluir".

8. Clique em "Avançar" quando terminar.
