Modo de Marcação

O modo de rotulagem apresenta uma caixa de ferramentas útil de funções para rotular o modelo. Ao entrar no modo, haverá etiquetas automaticamente anexadas a cada arco.

💡Observe que trabalhar no modo Labeling é opcional.



Caixa de Ferramentas

Adicionar Etiqueta

• Adiciona uma etiqueta a base.

Gerenciar Etiqueta #1

• Gerencia a etiqueta #1.

Gerenciar Etiqueta #2

• Gerencia a etiqueta #2.

Etiqueta

• Insira o texto que vai aparecer na etiqueta.
• 💡 Você pode alterar o texto padrão da etiqueta nas configurações do programa.

Fonte

• Escolha uma fonte para a etiqueta a partir da lista.

Tamanho

• Defina o tamanho para as etiquetas.

Estampado/gravado (Engravar)

• Etiqueta o modelo ao engravá-lo.

Estampado/gravado (Estampando)

• Etiqueta o modelo ao estampá-lo.

Girar 180°

• Gire a etiqueta selecionada em 180°.

Deletar

• Deleta a etiqueta atual.

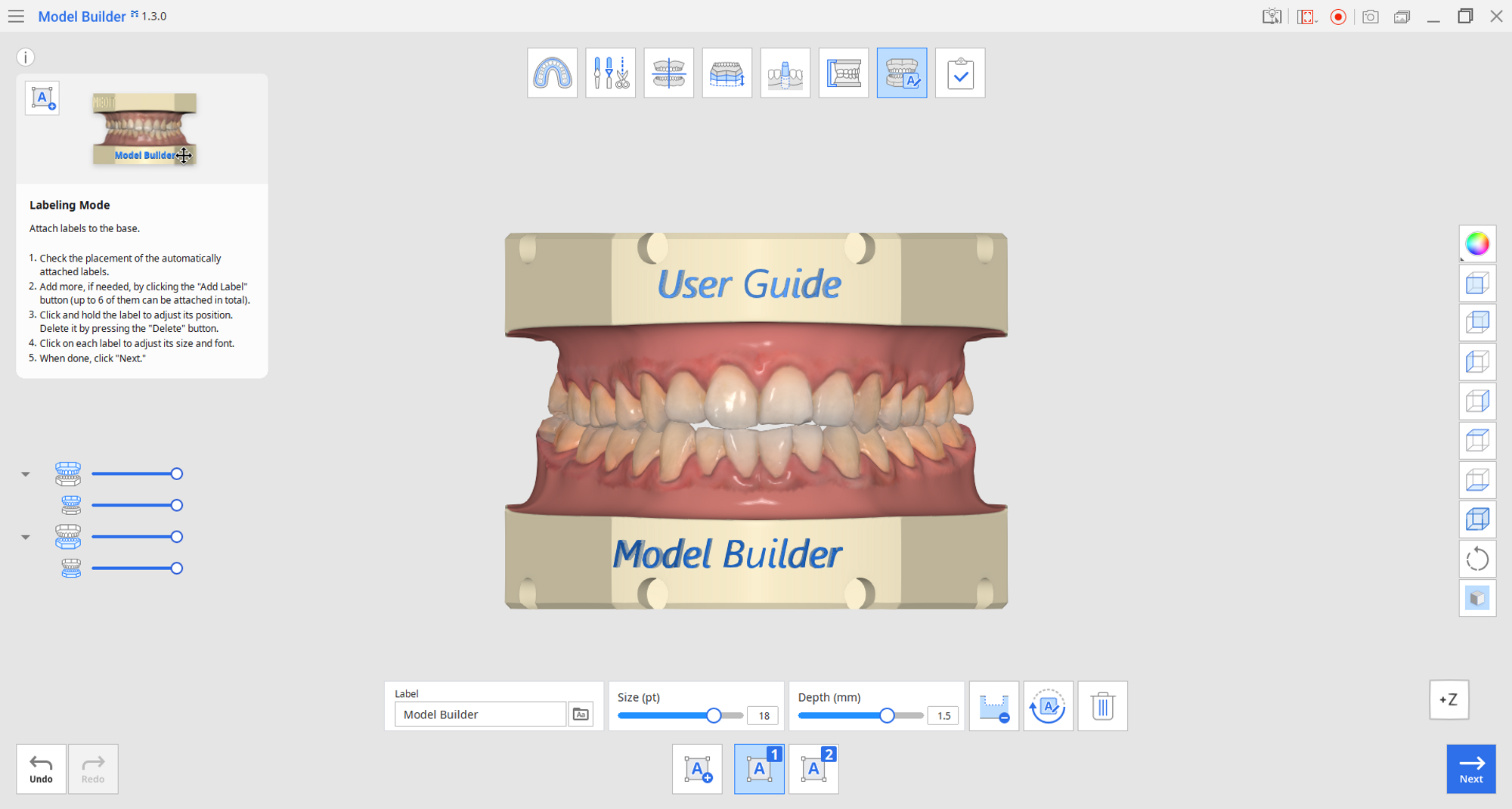

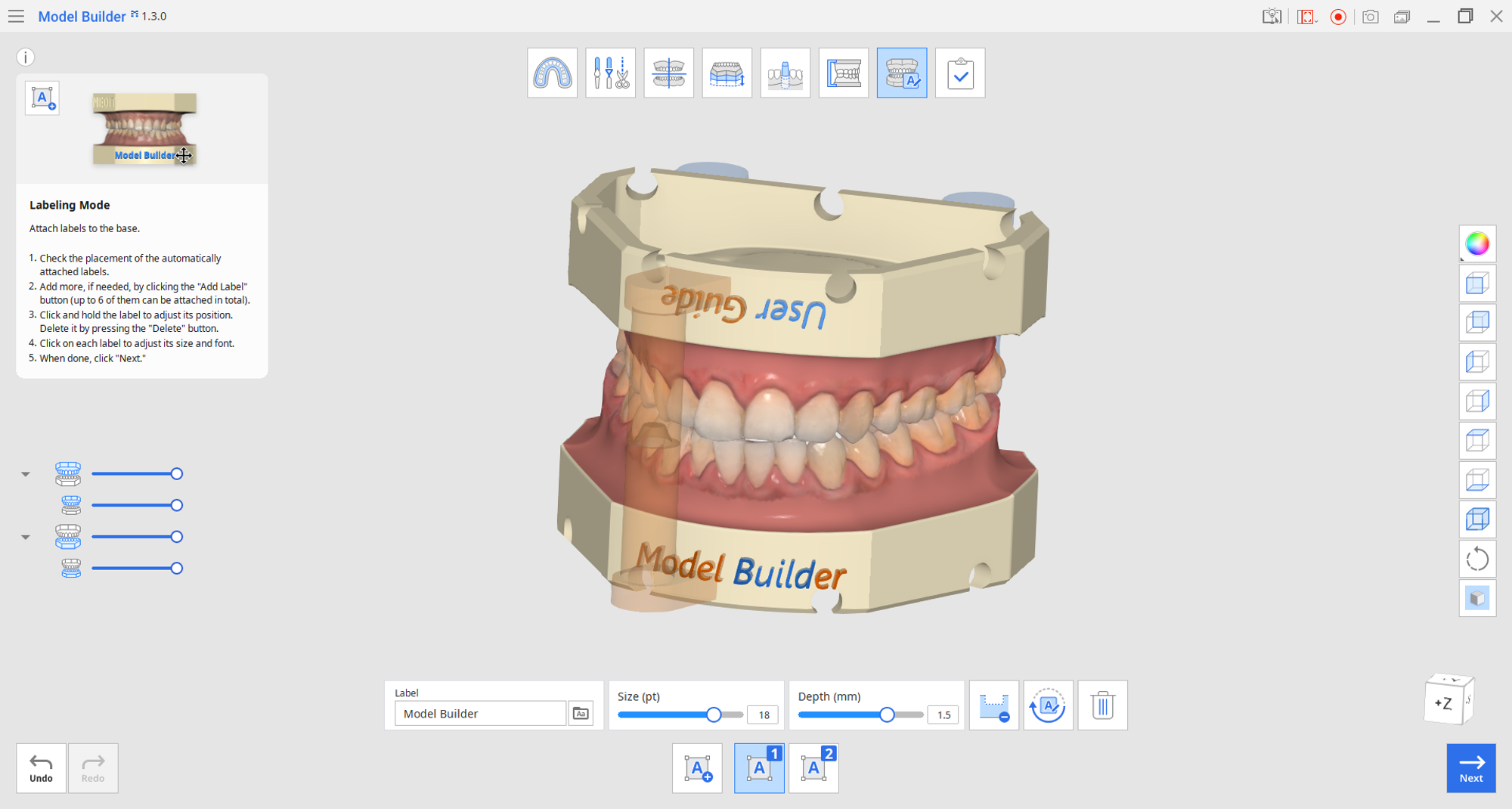

1. Verifique o posicionamento das etiquetas anexadas automaticamente. Se alguma parte deles for exibida em laranja, mova-a até que fique azul novamente.

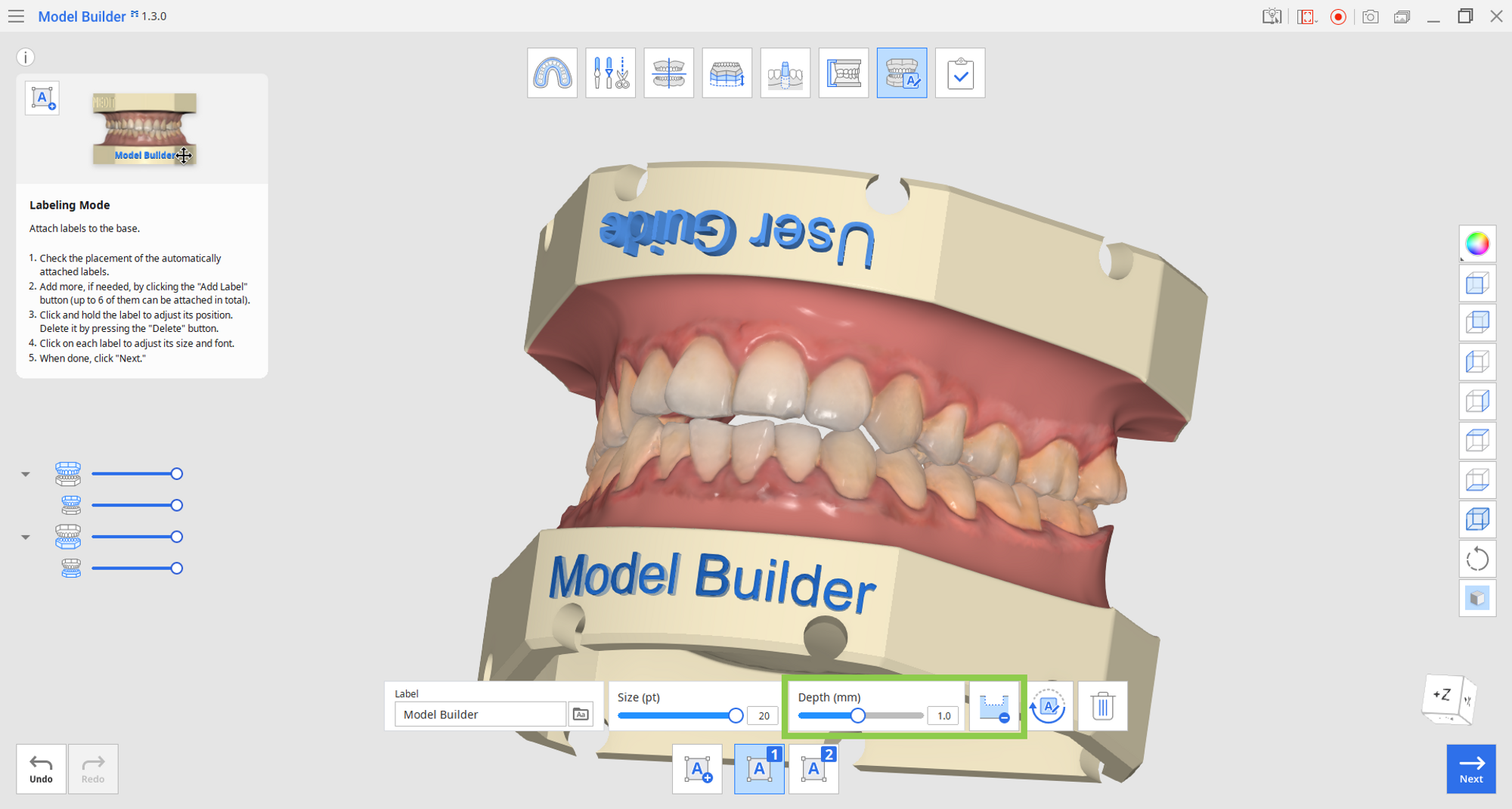

• Adicione etiquetas ao modelo por meio de relevo ou gravação. Você pode ajustar o controle deslizante "Profundidade" para inserir um valor específico para cada rótulo.

2. Adicione mais, se necessário, clicando no botão "Adicionar rótulo" (até 6 deles podem ser anexados no total).

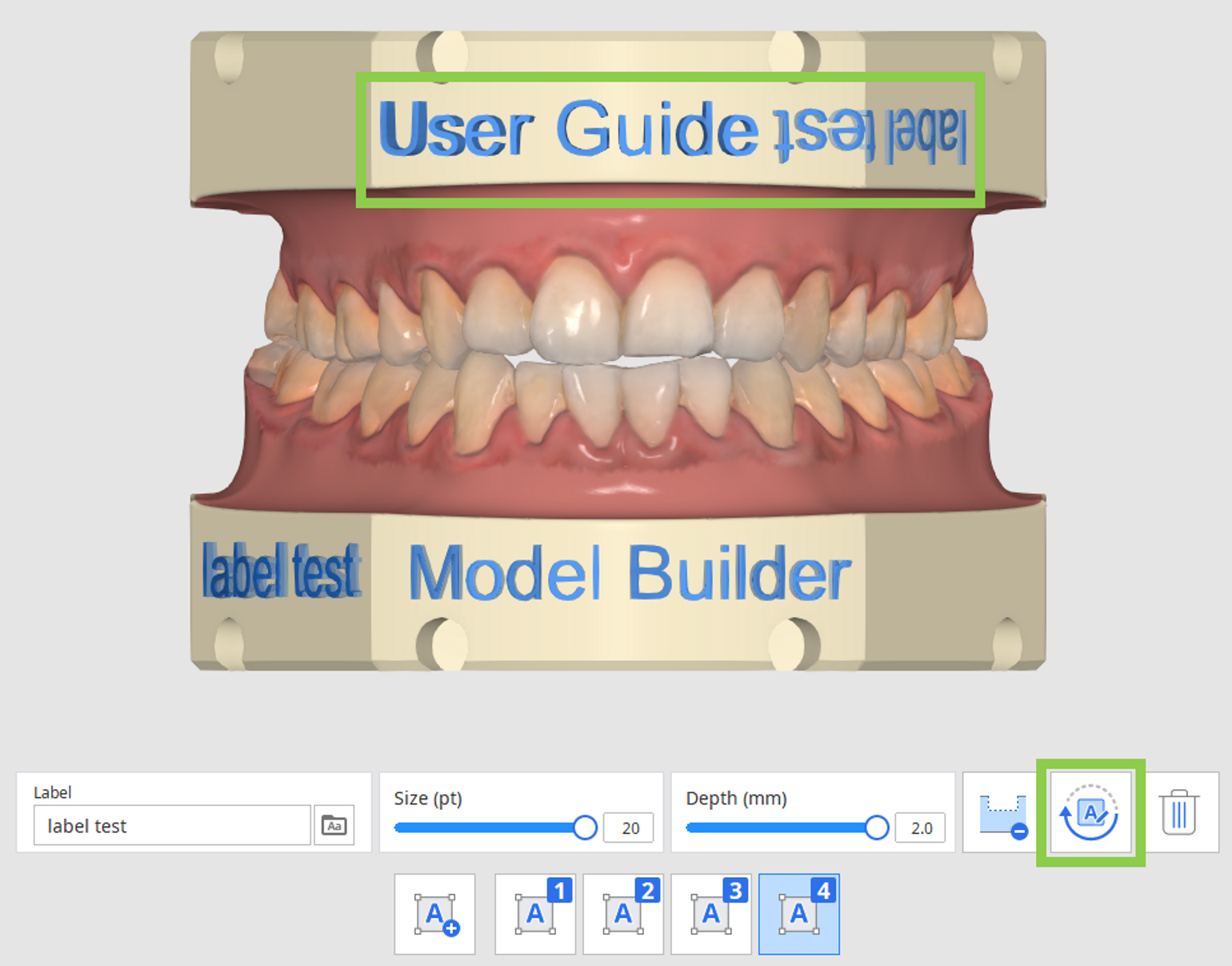

Você pode girar qualquer um dos rótulos criados clicando nele e usando "Girar 180°".

3. Clique e segure o rótulo para ajustar sua posição. Exclua-o pressionando o botão "Excluir".

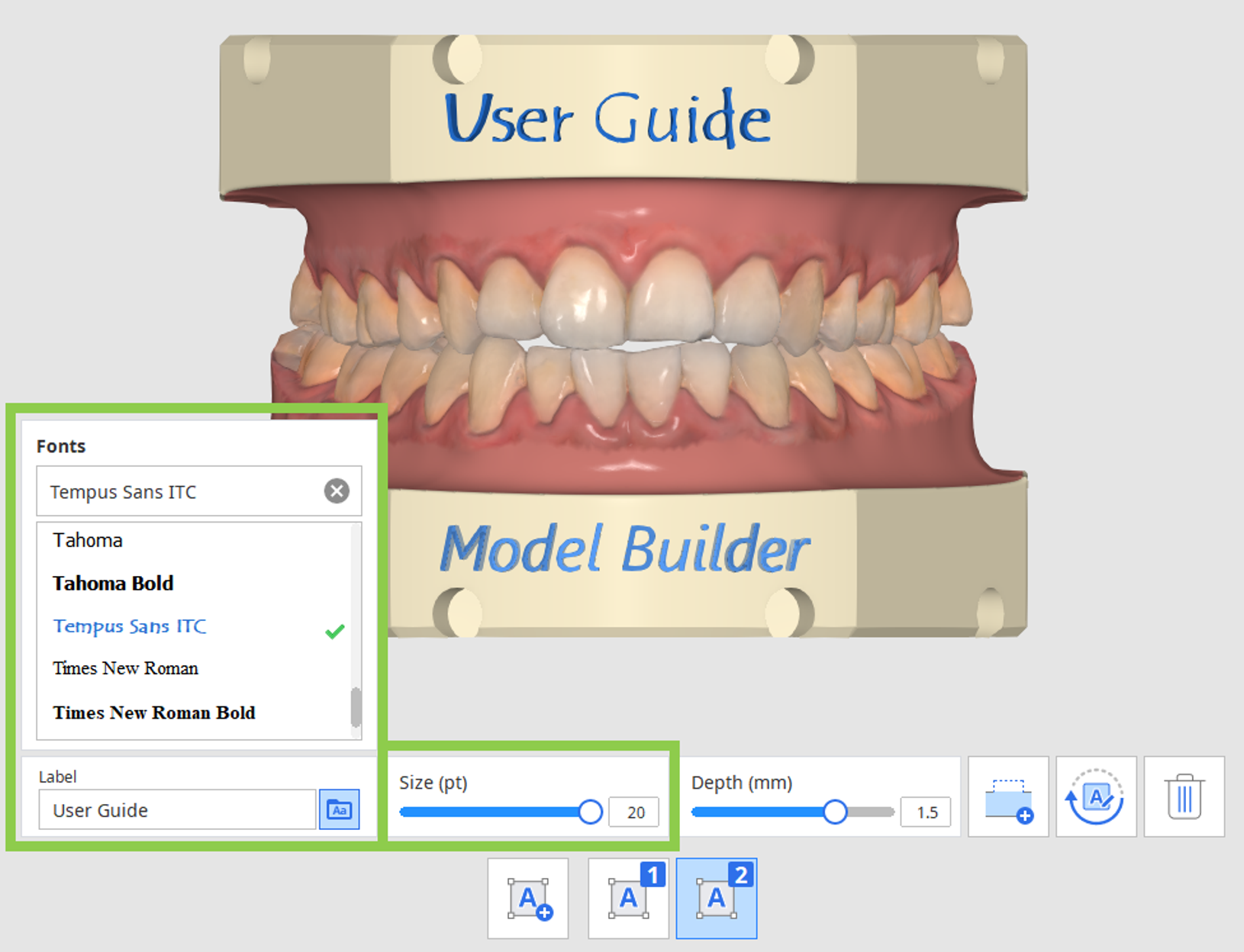

4. O tamanho e a fonte de cada texto da etiqueta podem ser alterados individualmente.

5. Clique em "Avançar" no canto inferior direito quando terminar.
