Modo > Criação da Base

Modo de Criação da Base

Este modo é a chave para a criação do modelo, pois permite selecionar o tipo da base e ajustar de acordo com vários parâmetros, tais como: altura da base, espessura da parede, opacidade do modelo, número de buracos de drenagem, etc.

❏ Caixa de Ferramentas

Tipo da Base

• Selecione um dos tipos disponíveis para a base: ABO, placa ou sem placa.

Altura Total (mm)

• Utilize a barra deslizante para ajustar a altura total do modelo, incluindo a base e os dados do escaneamento.

💡 A altura total do modelo pode ser de até 99 mm. Pode ser útil verificar a altura máxima do modelo disponível para ser impresso em sua impressora 3D, para definir um limite de altura.



Formato Oco

• Deixa a base oca e ajusta a espessura da parede.

💡 Deixar a base oca é útil ao imprimir o modelo utilizando menos material. Cada tipo de base pode ficar oca.



Espessura da Parede (mm)

• Utilize esse slider para ajustar a espessura da parede assim que você escolher deixar o modelo oco.

💡 O tamanho da espessura das paredes é: 2 – 4 mm. Pode ser útil verificar as configurações recomendadas de sua impressora 3D para fazer a escolha ideal sobre a espessura da parede.



Reto/Curvo (Reto)

• Faz com que os dados na borda da base fiquem retos. Apenas disponível para modelos sem placa.



Reto/Curvo (Curvo)

• Faz com que os dados na borda da base fiquem curvados. Apenas disponível para modelos sem placa.



Criar buracos de drenagem

• Cria buracos de drenagem para resina e define suas quantidades, diâmetro e distância da base.

💡 Utilizar buracos de drenagem é útil para impressões em resina, pois elas ajudam a remover o excesso de resina e certificar que nenhum material fique preso dentro do modelo.

💡 Apenas funciona para modelos ocos.

Preenchimento

• Crie uma estrutura de favo de mel dentro da base oca.

Chanframento

• Ative-o para criar um bisel.

Visualização

• Visualize o modelo antes de passar para a próxima etapa.

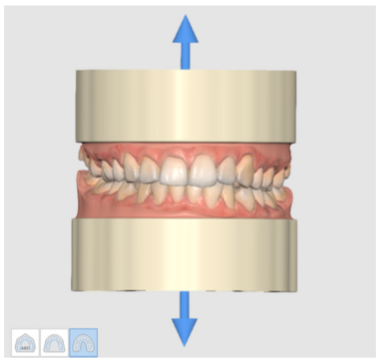

💡Confira abaixo a diferença entre bases retas e curvas.

Direto	Curvado

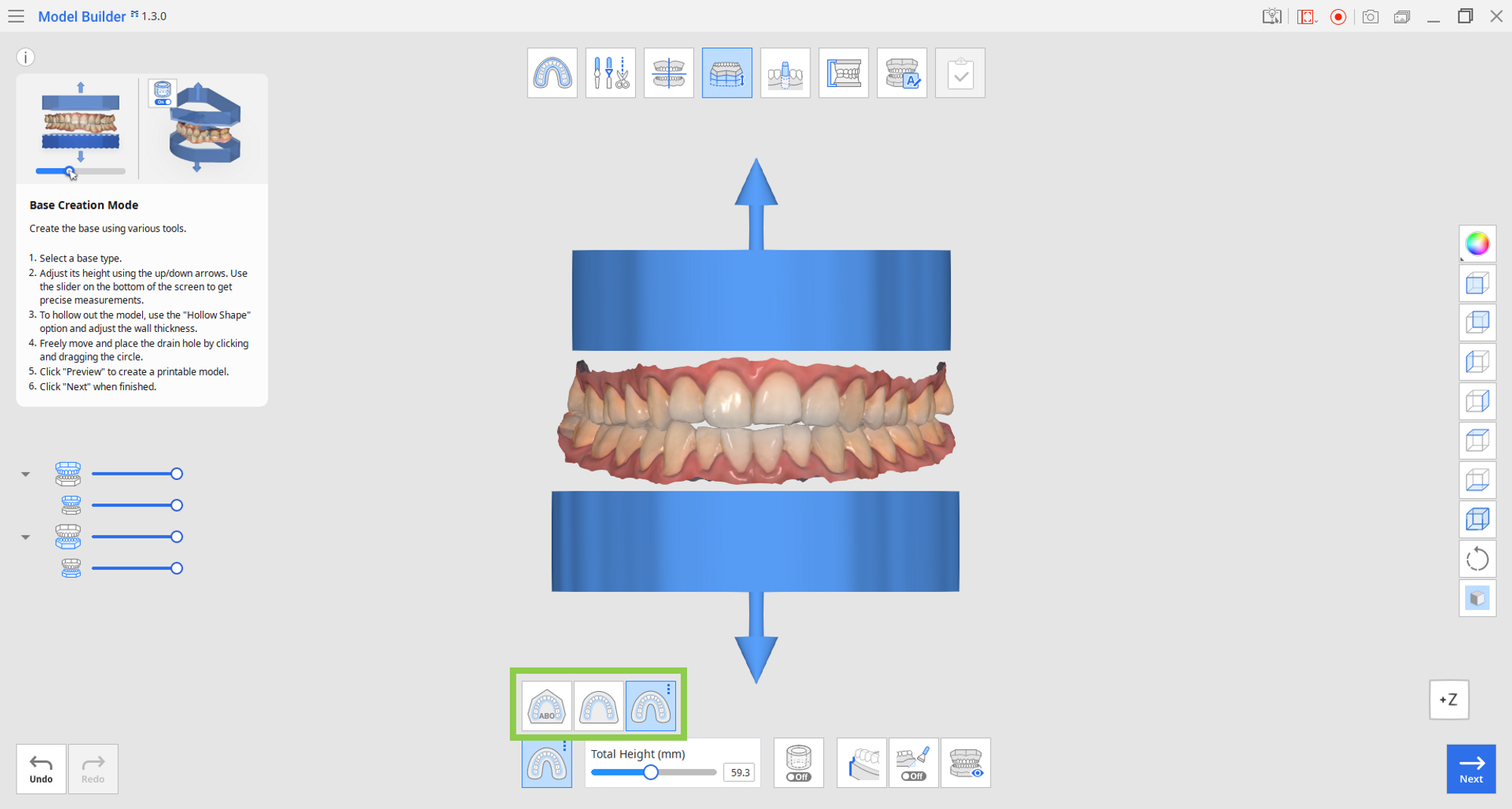

1. Primeiro, selecione um tipo de base entre as três opções disponíveis: ABO, Plate e Plateless.

ABO

• Crie um modelo ABO.
• Esta opção ortodôntica cria uma base maxilar com ângulos uniformes, enquanto a base mandibular assume uma forma elíptica.

Um modelo com uma placa

• Crie um modelo de placa de base.
• A placa seguirá a forma dos dados da varredura.

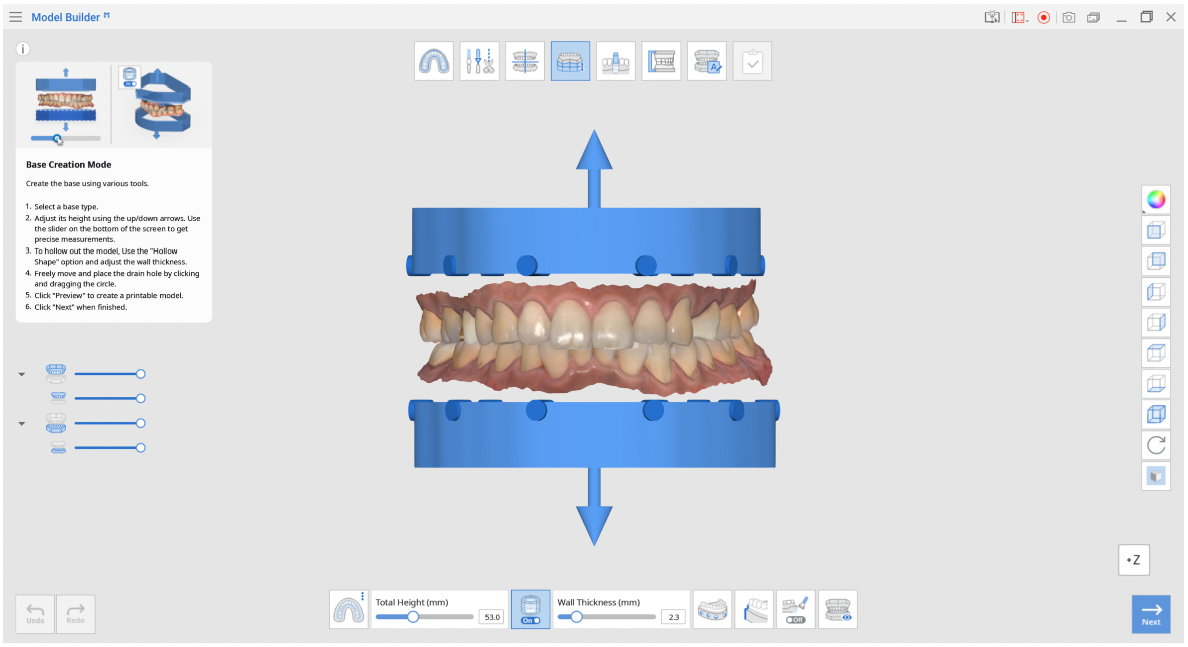

Modelo sem placa

• Crie um modelo sem placa.
• Normalmente feita em forma de ferradura, a base irá recriar a forma dos dados de escaneamento.

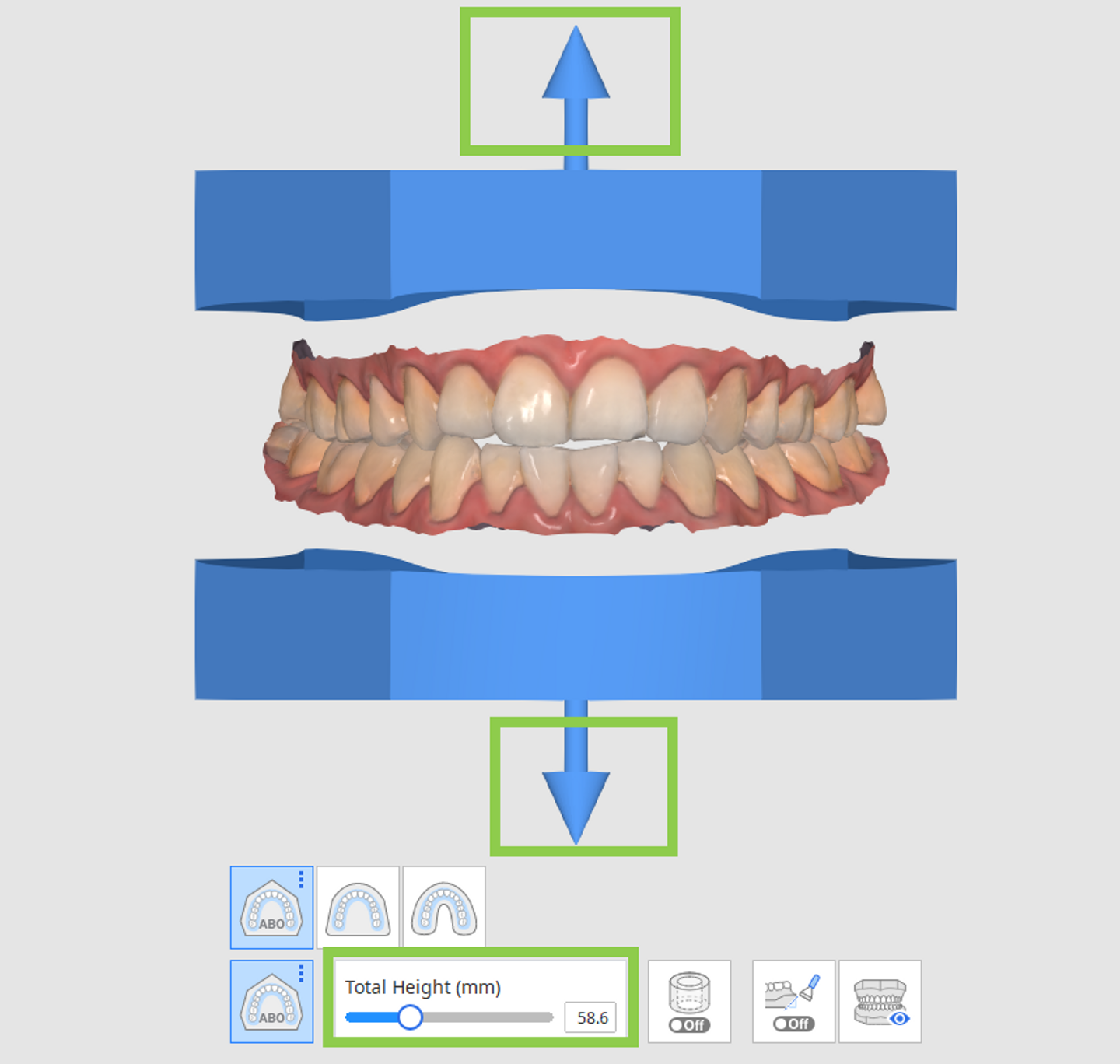

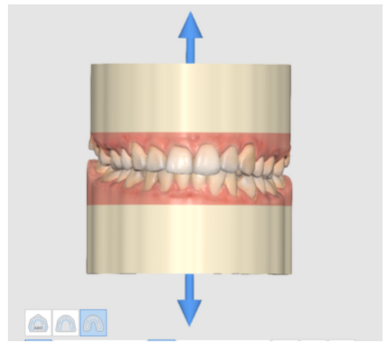

Você pode ajustar a altura da base usando as setas para cima/para baixo localizadas pelos dados de escaneamento. Ou use o controle deslizante na parte inferior para obter medições precisas.

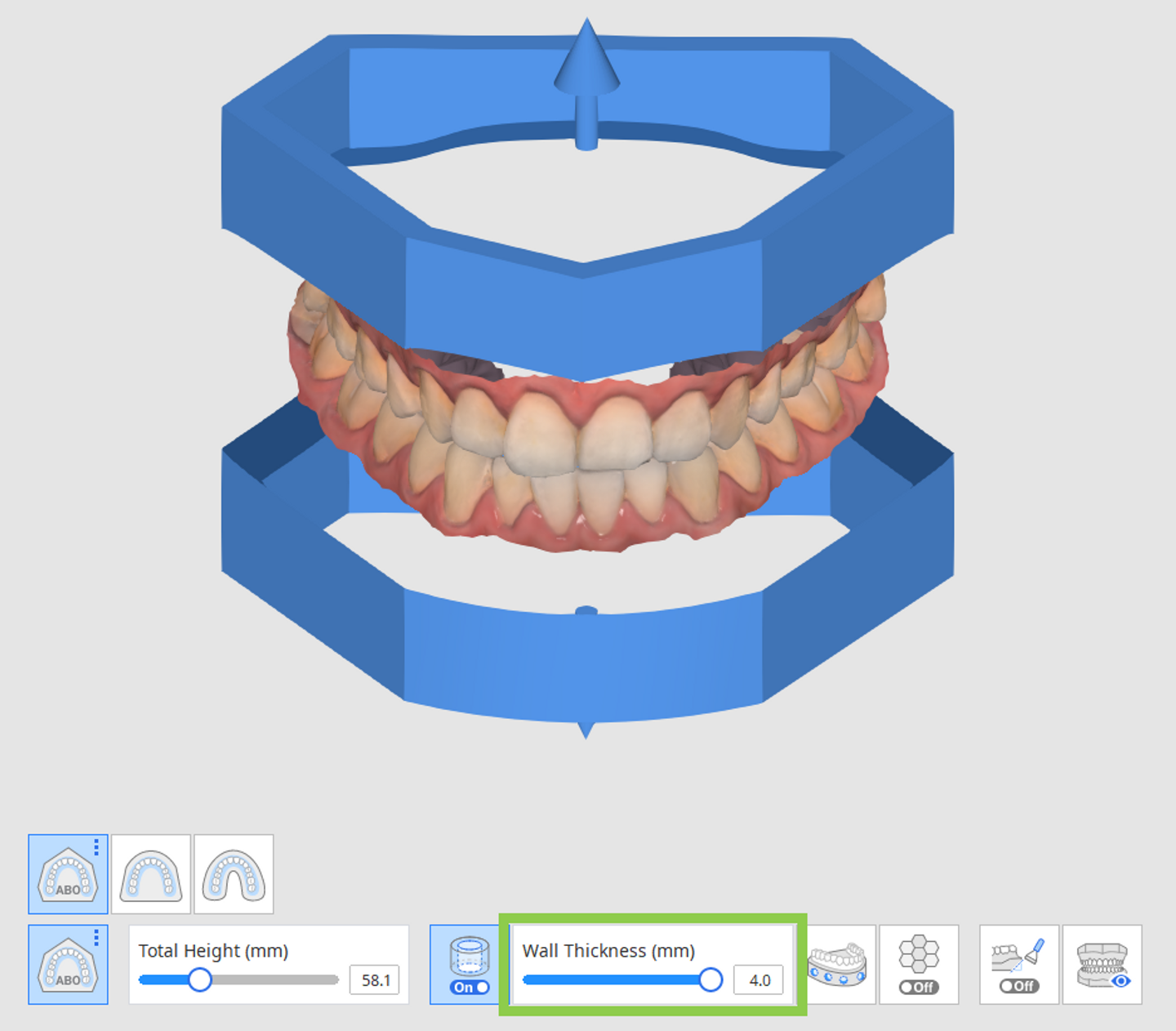

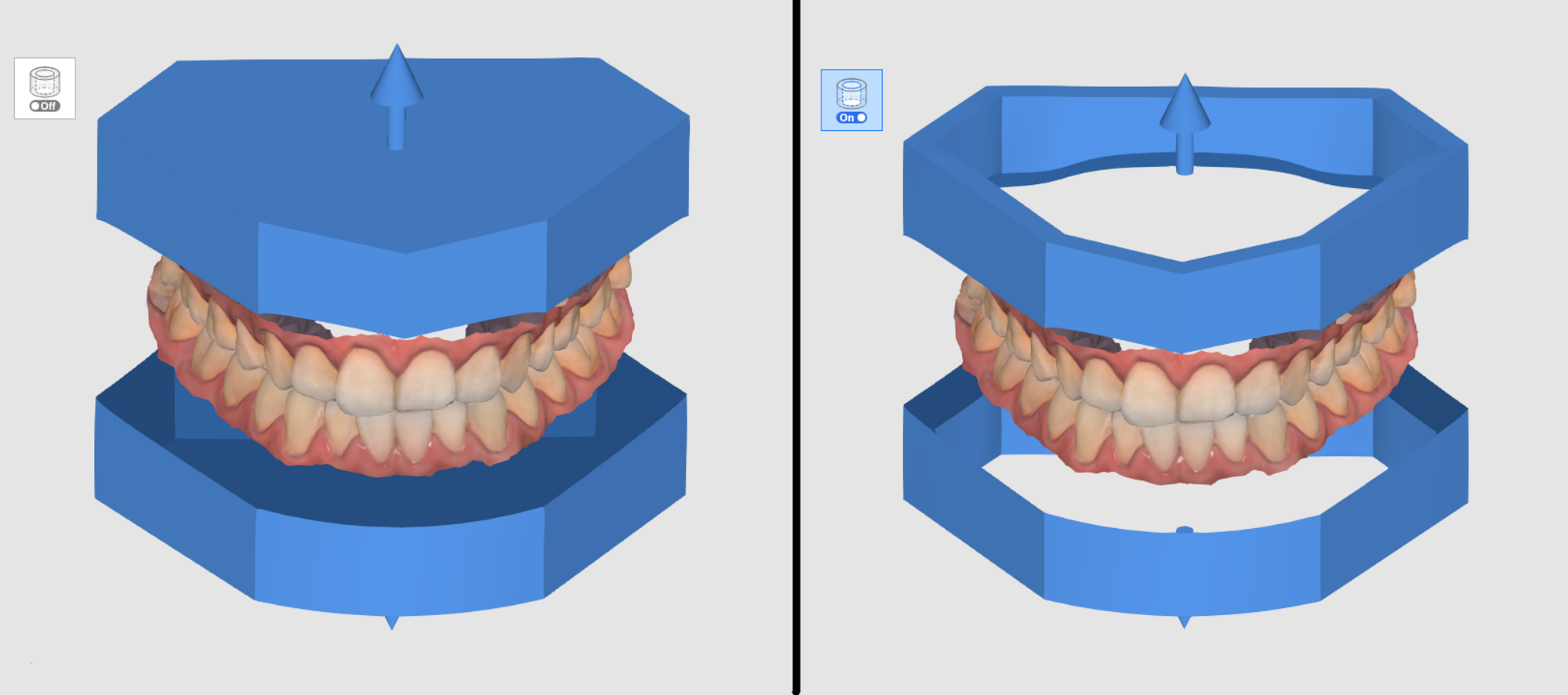

2. Se você quiser que a base fique vazia por dentro, conforme mostrado na imagem abaixo, ative "Forma oca".

• A base oca pode ser personalizada ajustando a espessura da parede.

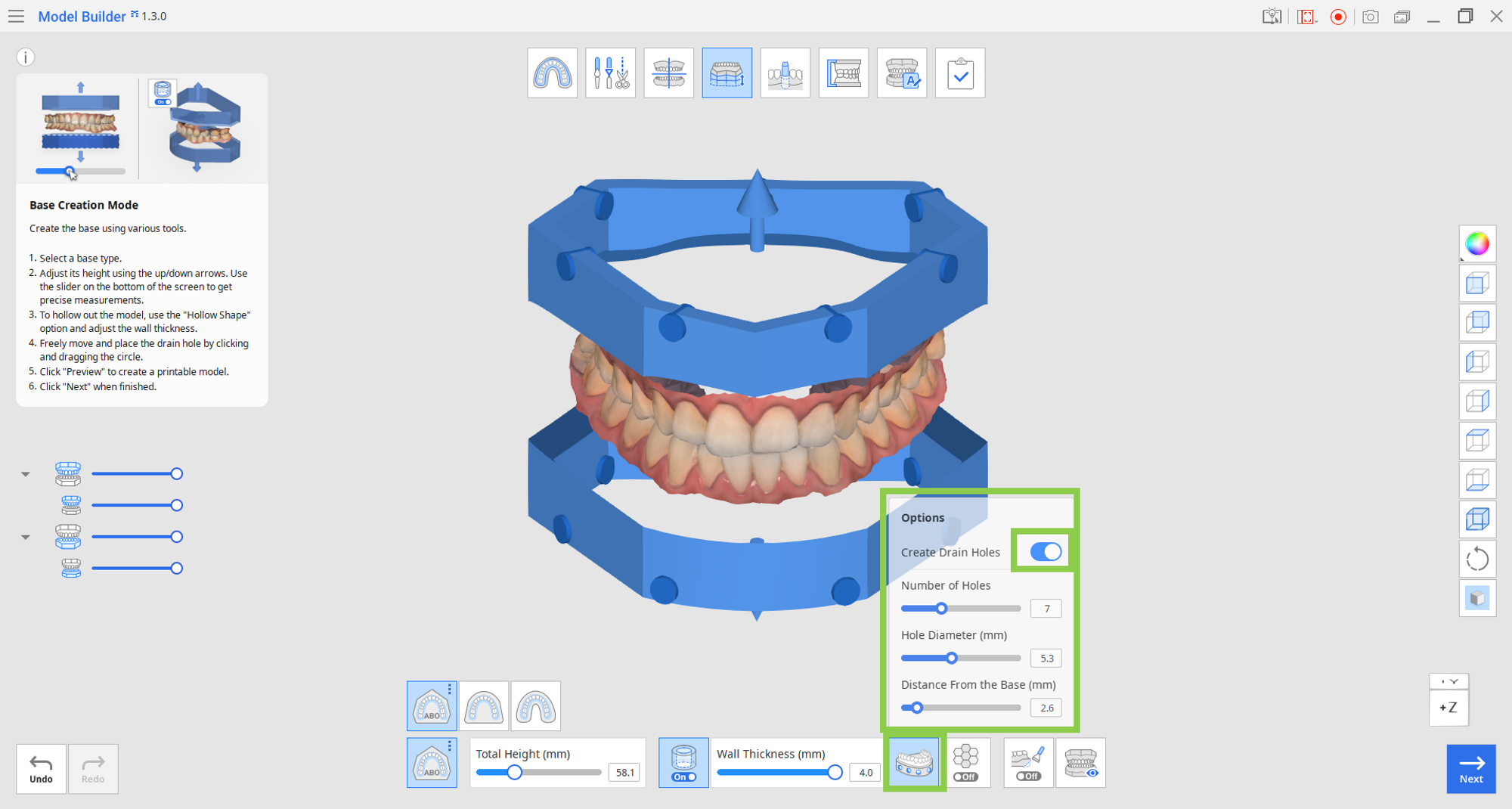

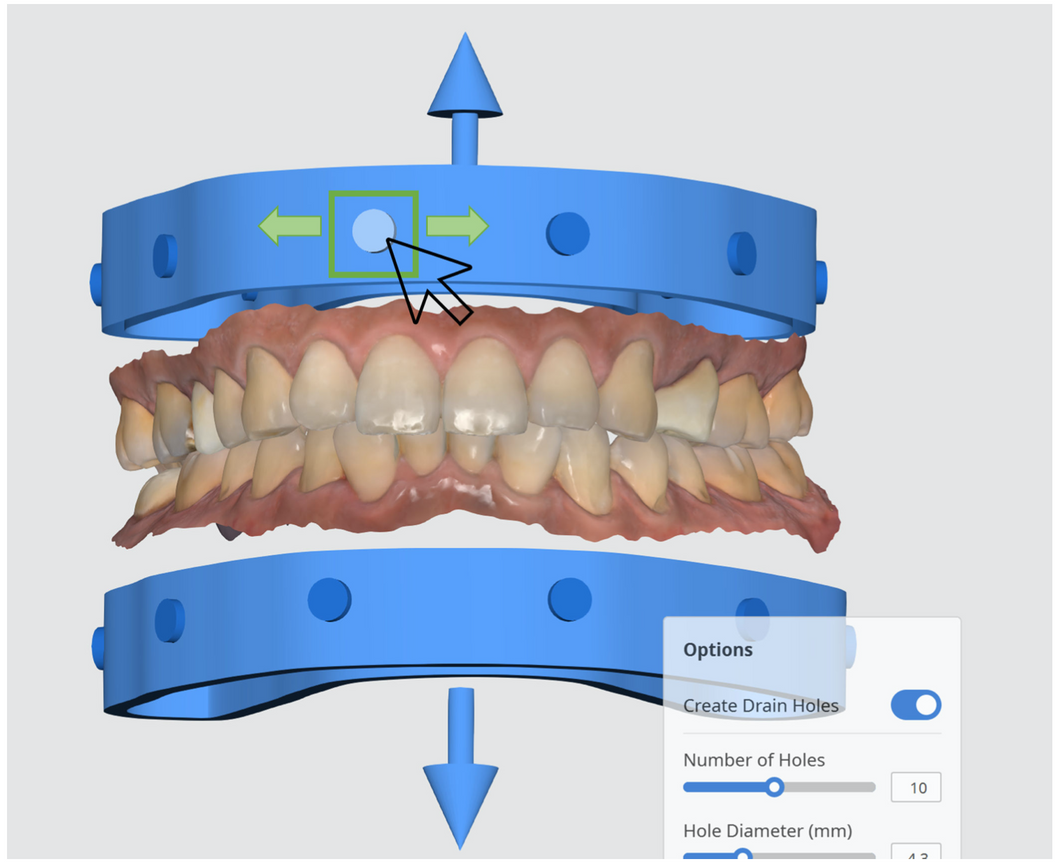

3. Crie orifícios de drenagem para modelos ocos clicando no ícone "Criar orifícios de drenagem" na parte inferior e ativando o botão. Verifique as opções de parâmetros disponíveis para furos de drenagem na caixa e ajuste-os conforme necessário.

Parâmetros

• Número de Furos: Especifique o número desejado (de 1 a 15) de furos de drenagem para cada arco.
• Diâmetro do Furo(mm): Especifique o diâmetro dos furos de drenagem (aplicado a todos eles).
• Distância da Base: Especifique a posição desejada dos orifícios de drenagem contados a partir da base do modelo.

Você pode mover os orifícios de drenagem livremente da esquerda para a direita clicando no círculo e arrastando-o horizontalmente.

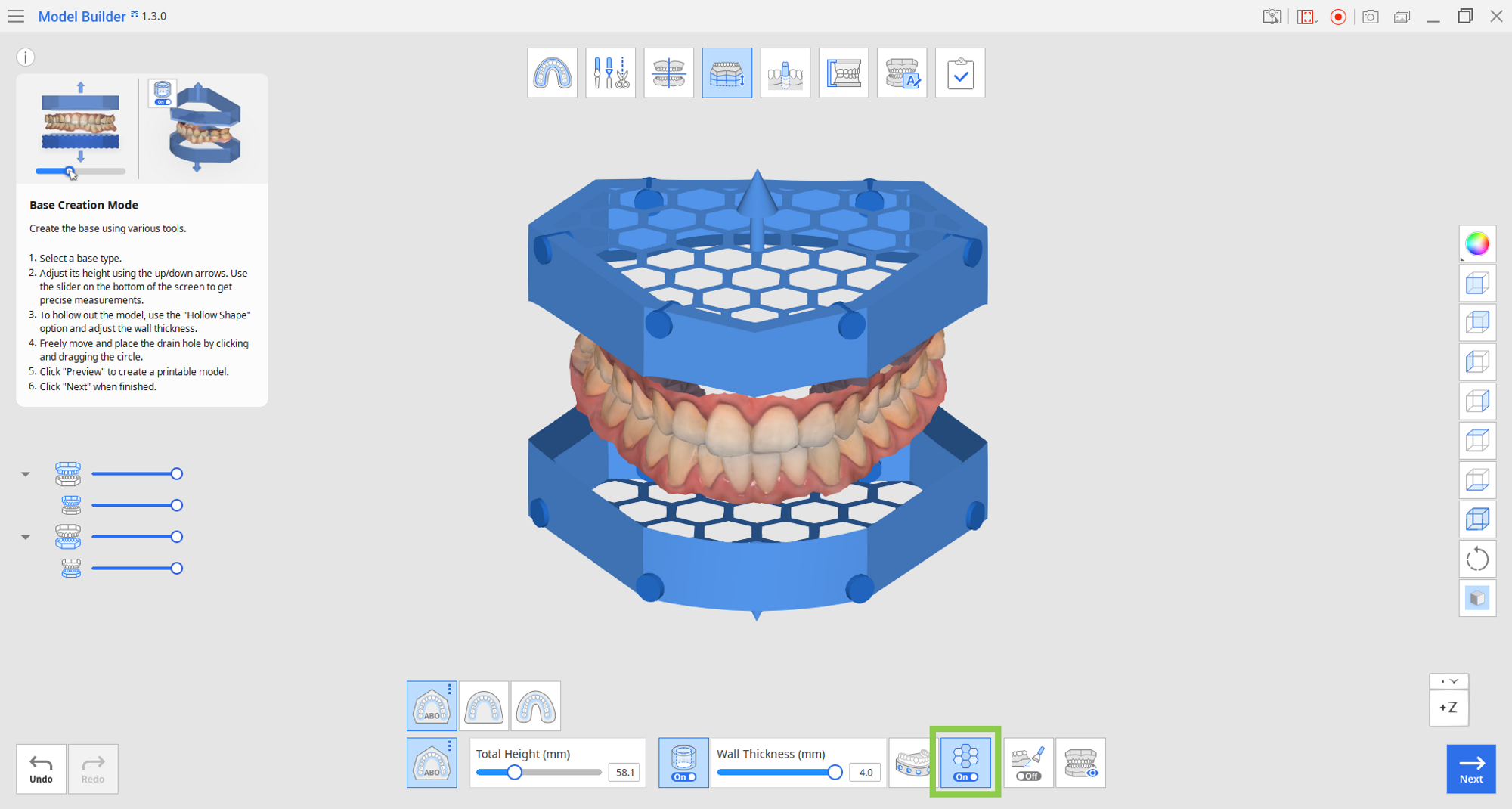

4. Ativar o recurso "Infill" criará um favo de mel dentro da base oca. Este é um recurso útil para impressão 3D, pois melhora a força do modelo impresso.

5. Clique em "Beveling" para ativar e desativar a alternância. Ativar a opção "Beveling" é útil para impressão 3D porque facilita a separação do modelo impresso da placa de construção.

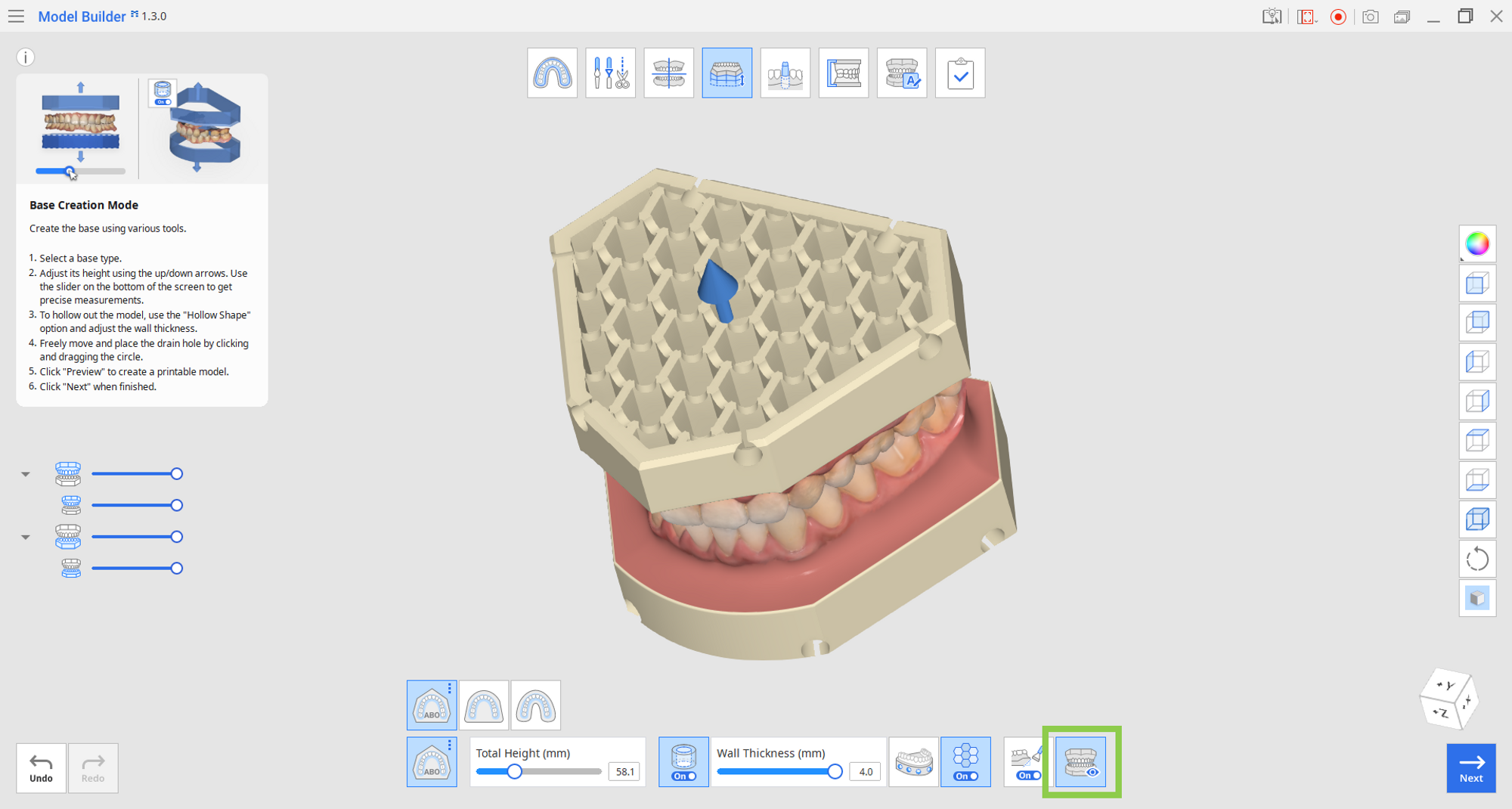

6. Antes de passar para o próximo modo, clique em "Visualizar" para visualizar e examinar todos os ajustes feitos neste modo.

7. Clique em "Avançar" quando terminar.
