📖 Interface do usuário

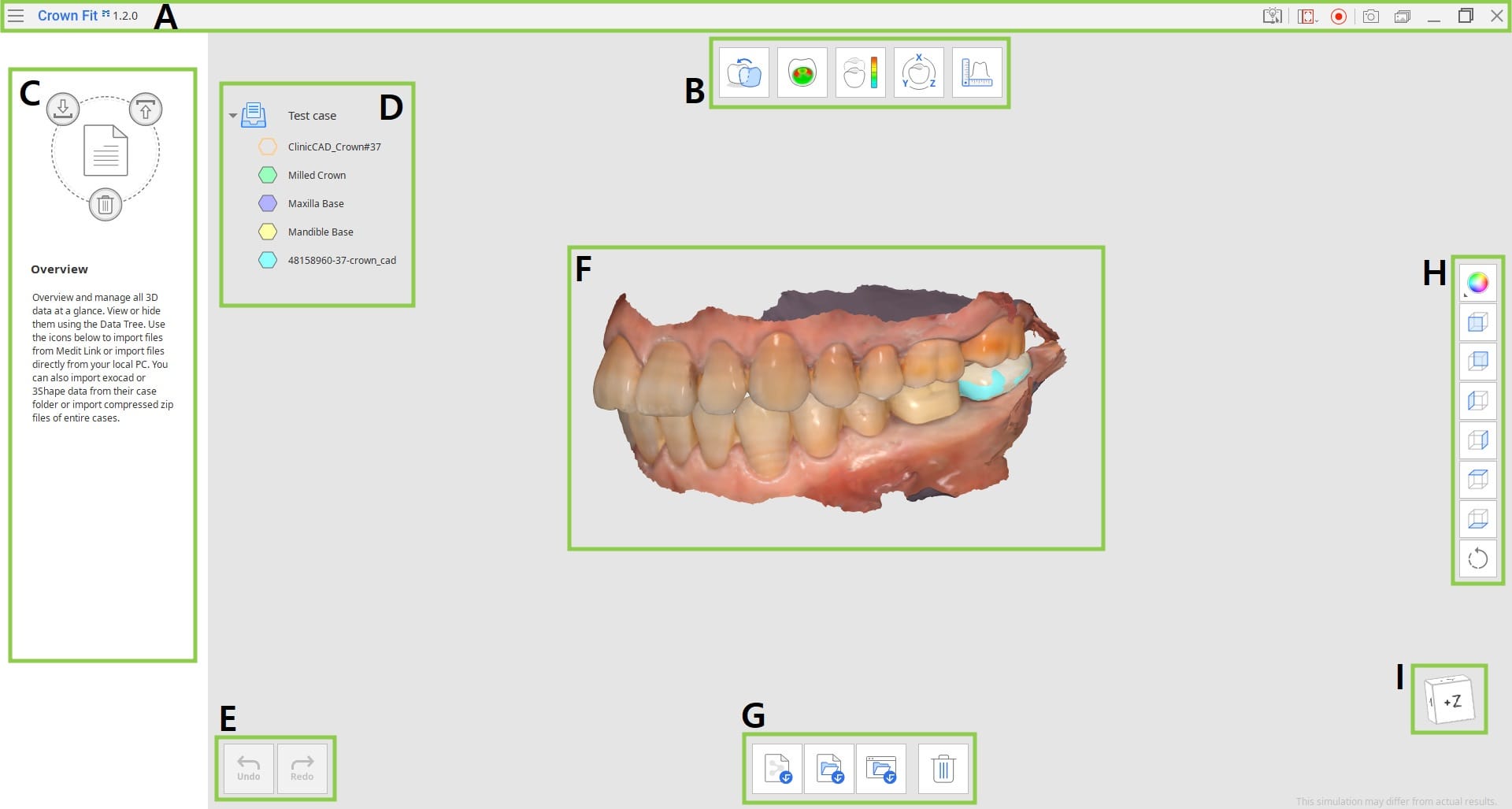

Visão geral da interface do usuário

A	Barra de título
B	Etapas do fluxo de trabalho
C	Painel Mensagem de guia
D	Árvore de dados
E	Botões de controle de ação
F	Dados 3D
G	Caixa de ferramentas
H	Barra de ferramentas lateral
I	Visualizar cubo

Barra de título

A barra de título é a faixa no topo da janela do aplicativo que contém controles básicos à direita e o menu do programa à esquerda. Também mostra o nome do aplicativo.

	Menu	Permite gerenciar o projeto aberto, acessar recursos de assistência disponíveis (guia do usuário, página de tutorial, centro de ajuda) e verificar detalhes e configurações do aplicativo.
	Centro de ajuda	Acesse a página do Centro de ajuda Medit dedicada a esse aplicativo.
	Selecionar área para captura de vídeo	Especifica qual área deve ser capturada para gravação de vídeo.
	Iniciar/Parar gravação de vídeo	Inicia e interrompe a gravação de vídeo da tela.
	Captura de tela	Obtém uma captura de tela. Capture o aplicativo com ou sem a barra de título usando a seleção automática ou clique e arraste para capturar apenas a área desejada.
	Gerenciador de capturas de tela	Permite visualizar, exportar ou excluir as capturas de tela. Após a conclusão, todas as imagens capturadas serão salvas automaticamente no caso.
	Minimizar	Minimiza a janela do aplicativo.
	Restaurar	Maximiza ou restaura a janela do aplicativo.
	Sair	Fecha o aplicativo.

Árvore de dados

A árvore de dados está localizada no lado esquerdo da tela, mostrando os dados que você usa no projeto atual em grupos. Você pode controlar a visibilidade de cada dado clicando em seu ícone na árvore ou alterar sua transparência movendo a barra deslizante.

🔎Observação

O agrupamento de dados variará dependendo da etapa em que você estiver trabalhando e de seus objetivos.

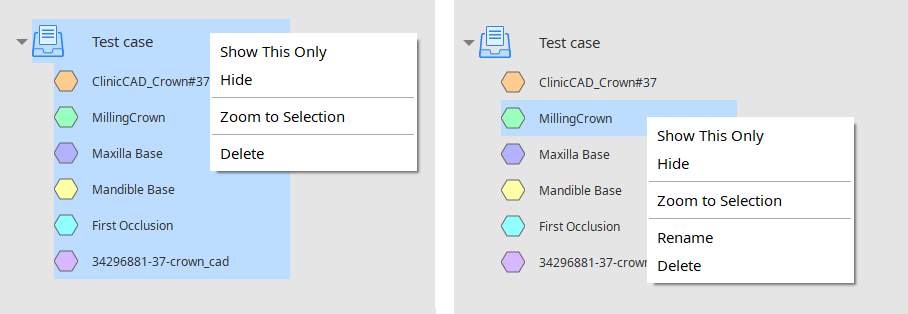

Clique com o botão direito do mouse nos dados ou no grupo de dados para ver o menu de contexto e ter mais controle de dados.

Exibir somente este	Exibe apenas os dados escolhidos e oculta todos os outros.
Exibir / Ocultar	Exibe ou oculta os dados escolhidos.
Zoom nesses dados	Ajuste de zoom nos dados escolhidos.
Mudar o nome	Altera o nome dos dados. Observe que o nome do arquivo no Medit Link não será alterado.
Excluir	Exclui dados da árvore de dados neste projeto. Observe que o arquivo não será excluído do caso no Medit Link.

Botões de controle de ação

Existem dois botões para controle de ação: Desfazer e Refazer. Ambos encontram-se no canto inferior esquerdo da janela do aplicativo.

	Desfazer	Desfaz a ação anterior.
	Refazer	Refaz a ação anterior.

Caixas de ferramentas

A caixa de ferramentas de cada etapa fornece funcionalidades necessárias para concluir o objetivo principal dessa etapa. Abaixo estão as explicações para as funcionalidades fornecidas em cada caixa de ferramentas em todo o aplicativo.

Visão geral

	Importar arquivos Medit Link	Importa os arquivos 3D no Medit Link.
	Importar arquivos locais	Importa arquivos locais salvados no seu computador.
	Importar pasta exocad/3Shape	Importa uma pasta exocad ou 3Shape.
	Excluir dados	Selecione os dados a serem excluídos.



Alinhamento da coroa

	Reatribuir os dados	Permite alterar a atríbuição para os dados dos dentes preparados, CAD e da prótese fresada.
	Alinhar dados de coroa	Alinhe automaticamente a prótese fresada e os dados de CAD.
	Alinhar áreas selecionadas	Realiza o alinhamento da prótese fresada e dos dados CAD, apenas em uma área selecionada.
	Desacoplar dados	Desacopla os dados alinhados e os leva para a posição original.



Exibição do desvio/Teste de encaixe da coroa

	Reatribuir os dados	Permite alterar a atríbuição para os dados dos dentes preparados, CAD e da prótese fresada.
	Ativar/desativar mapa de cores	Ativa e desativa o mapa de cores.
	Excluir os resultados da medição	Exclui os resultados da medição do desvio ao clicar em cada um deles.
	Criar Seções	Cria as Linhas de Seção.



Transformação de dados

Escala

Permite definir os valores dos eixos X, Y, Z para escalar os dados.



Medições

	Criar Seções	Cria as Linhas de Seção.
	Visualizar perpendicularmente à linha de seção	Orienta a vista perpendicularmente à linha de seção.
	Medir a distância por um ponto	Mede a distância mais curta para os dados 3D ou linhas adjacentes.
	Medir a distância por dois pontos	Mede a distância entre dois pontos.
	Medir a distância por três pontos	Mede a distância entre um ponto e a linha definida por outros dois pointos.
	Medir o Comprimento Por Um Ponto	Mede o comprimento da linha da seção por um ponto.
	Medir o Comprimento Por Dois Pontos	Mede o comprimento de um segmento por dois pontos.
	Medir o Ângulo por Três Pontos	Mede o ângulo entre as linhas que são feitas a partir de três pontos.
	Medir o Ângulo por Quatro Pontos	Mede o ângulo entre as linhas que são feitas a partir de quatro pontos.
	Calcular Área por Um Ponto	Calcula a área da linha de seção por um ponto.
	Calcular Área por Dois Pontos	Calcula a área de um segmento por dois pontos.
	Calcular Área por Seleção	Calcula a área selecionada.
	Excluir os resultados da medição	Exclui os resultados da medição e as linhas de seção ao clicar em cada um deles.

Barra de ferramentas lateral

A barra de ferramentas lateral fornece ferramentas de visualização e controle de dados que podem ser utilizadas em todas as etapas do fluxo de trabalho.

	Modo de exibição dos dados	Altera entre diversas opções de exibição dos dados. (Texturizado/Texturizado com bordas/Monocromático/Monocromático com bordas/Delineado)
	Visualização do Eixo +Z	Exibe à visualização frontal.
	Visualização do Eixo -Z	Exibe à visualização traseira.
	Visualização do Eixo -X	Exibe à visualização da esquerda.
	Visualização do Eixo +X	Exibe à visualização da direita.
	Visualização do Eixo +Y	Exibe à visualização da parte superior.
	Visualização do Eixo -Y	Exibe à visualização da parte inferior.
	Rotacionar	Rotacione os dados clicando e arrastando.

Visualizar cubo

Visualizar cubo mostra a orientação da visualização em 3D; esse comando rotaciona simultaneamente com os dados 3D para ajudar a entender o posicionamento dos dados em um espaço tridimensional. Você pode clicar nas faces visíveis do cubo para rotacionar os dados e vê-los de determinado ponto de vista.
