Modo de Transformação

Modo de transformação

O Modo de Transformação fornece várias ferramentas de transformação para que você possa girar, traduzir e dimensionar seus dados 3D com facilidade.

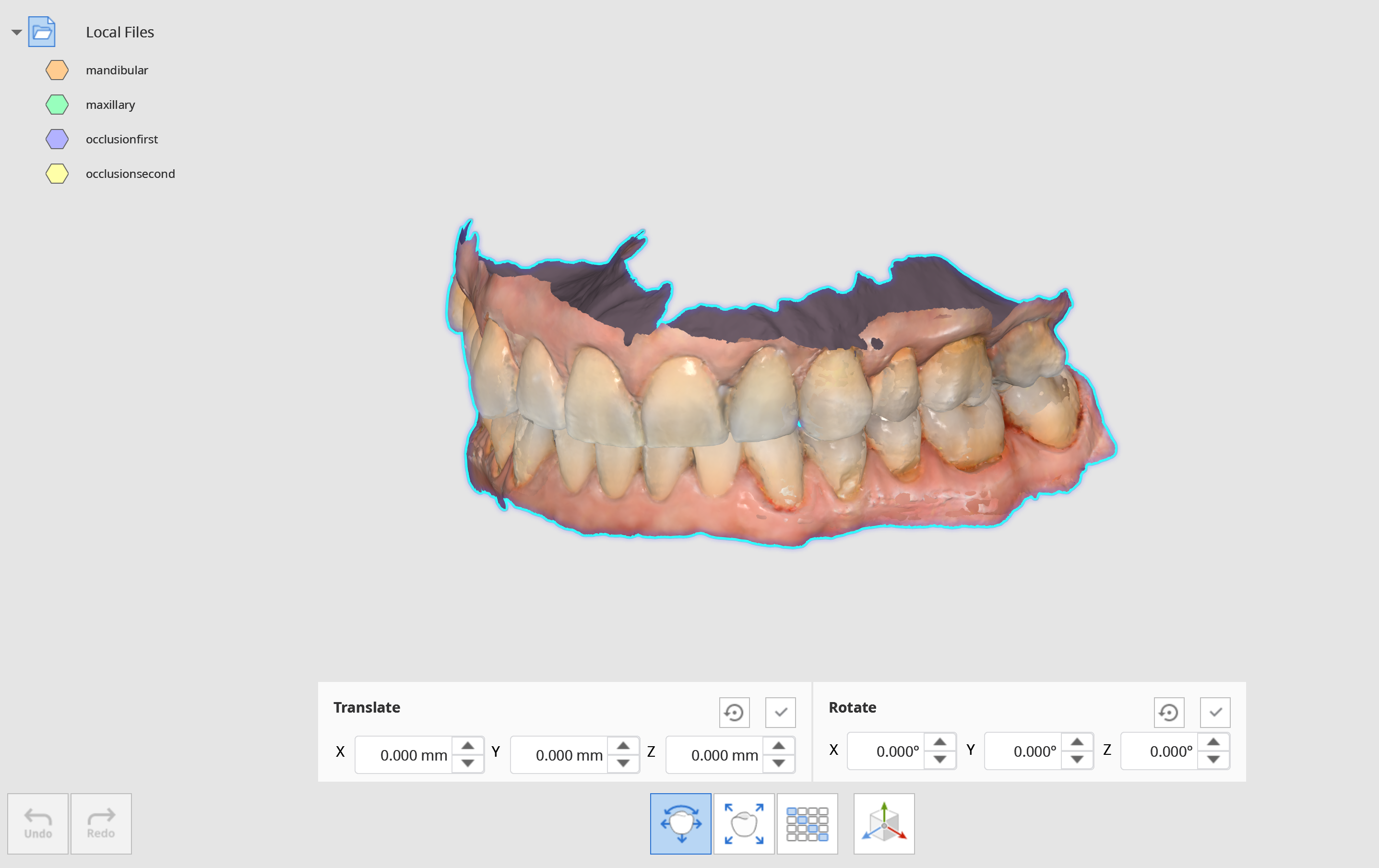

 Traduzir e girar

• Traduza ou gire os dados inserindo o valor da distância ou do ângulo para os eixos. Use as teclas para cima e para baixo no teclado ou roda do mouse para alterar os valores também.
• Clique em “Aplicar” para aplicar as alterações a todos os modos do programa.

💡 Você pode aproveitar esta função para alterar a orientação dos dados dos eixos. Por exemplo, se a superfície oclusal estiver localizada no eixo +Y, como nos arquivos CAD 3Shape, você a altera para o eixo +Z para corresponder à orientação do exocad. Exporte os dados clicando com o botão direito do mouse na Árvore de Dados para exportar os dados em que você está trabalhando.

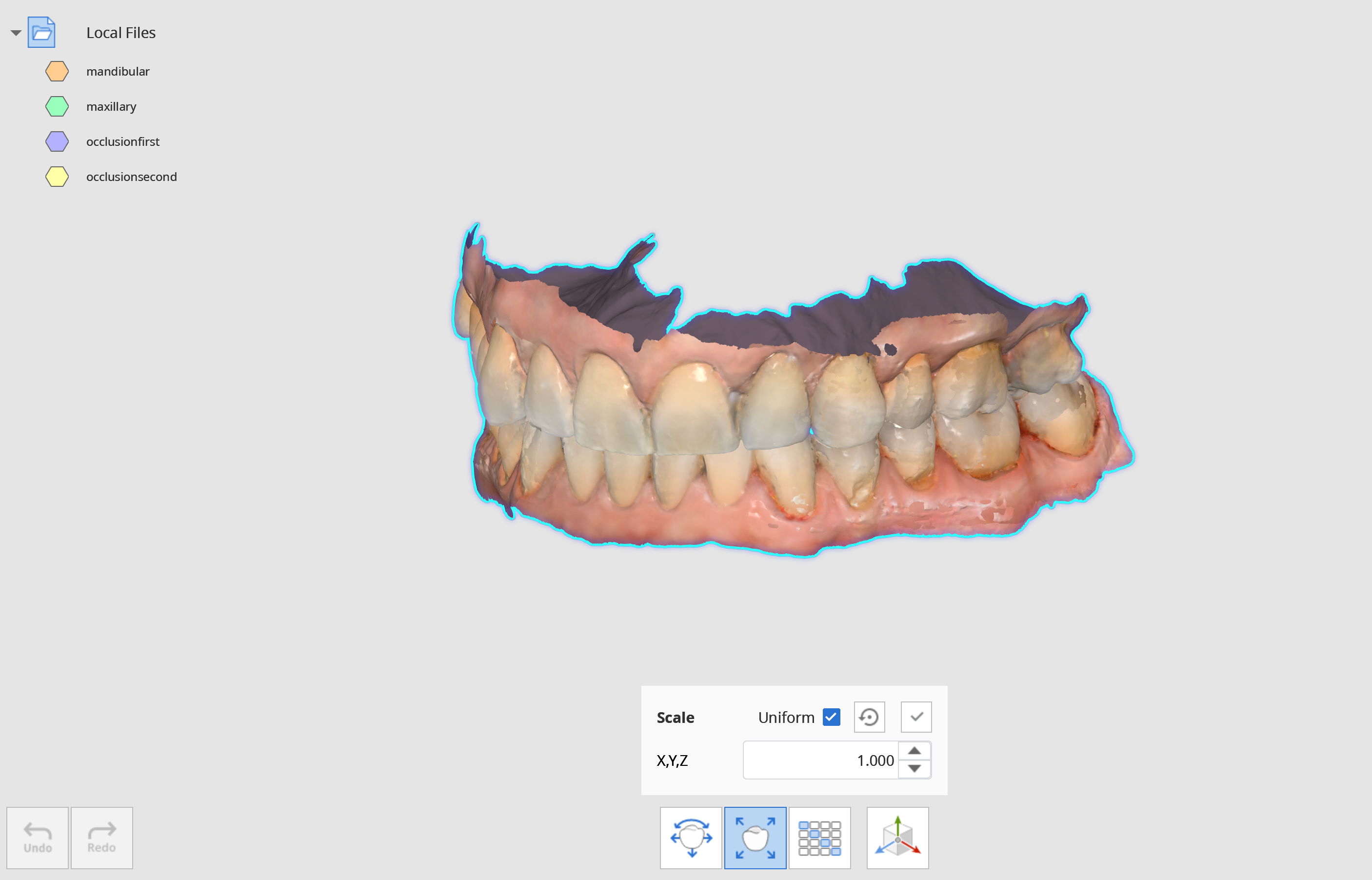

 Aumentar/diminuir

• Dimensione os dados inserindo valores para os eixos.
• Marque a caixa “Uniform” para usar o mesmo valor para dimensionar dados em todos os eixos simultaneamente.
• Clique em “Aplicar” para aplicar as alterações a todos os modos do programa.

💡 Dimensione os dados de coroa/ponte ampliados antes de sinterizar para uma proporção de 1:1 e compare-os com os dados originais para ver se o encolhimento é constante.

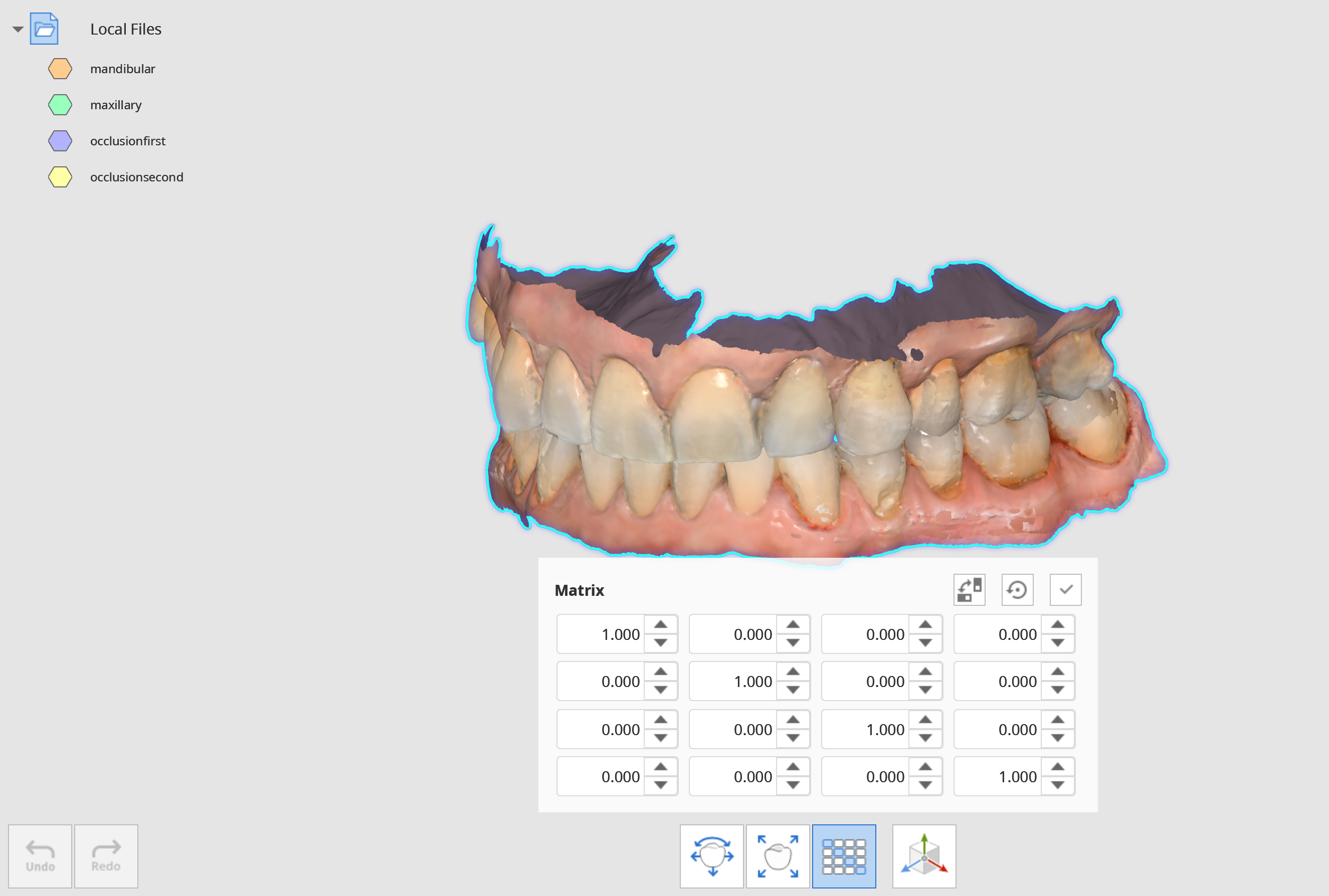

 Transformation Matrix

• A matriz de transformação transforma os dados definindo o valor para cada elemento. Clique em “Aplicar” para aplicar as alterações aos dados em todos os modos do programa.

💡 Usado quando você deseja verificar se a biblioteca de implantes CAD e os dados de digitalização foram alinhados corretamente. Insira o valor para que a matriz se mova para a posição de alinhamento e inspecione os dados.

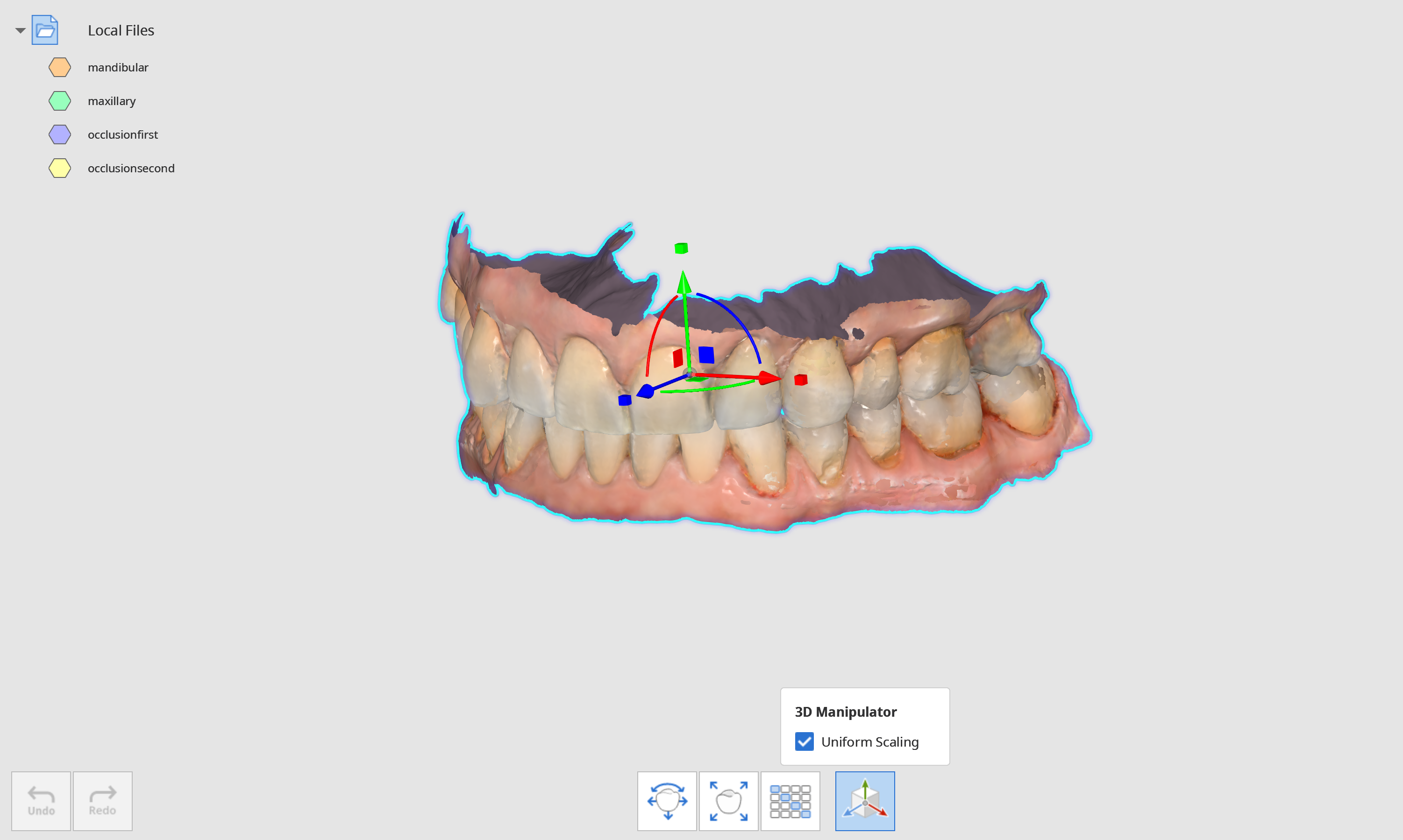

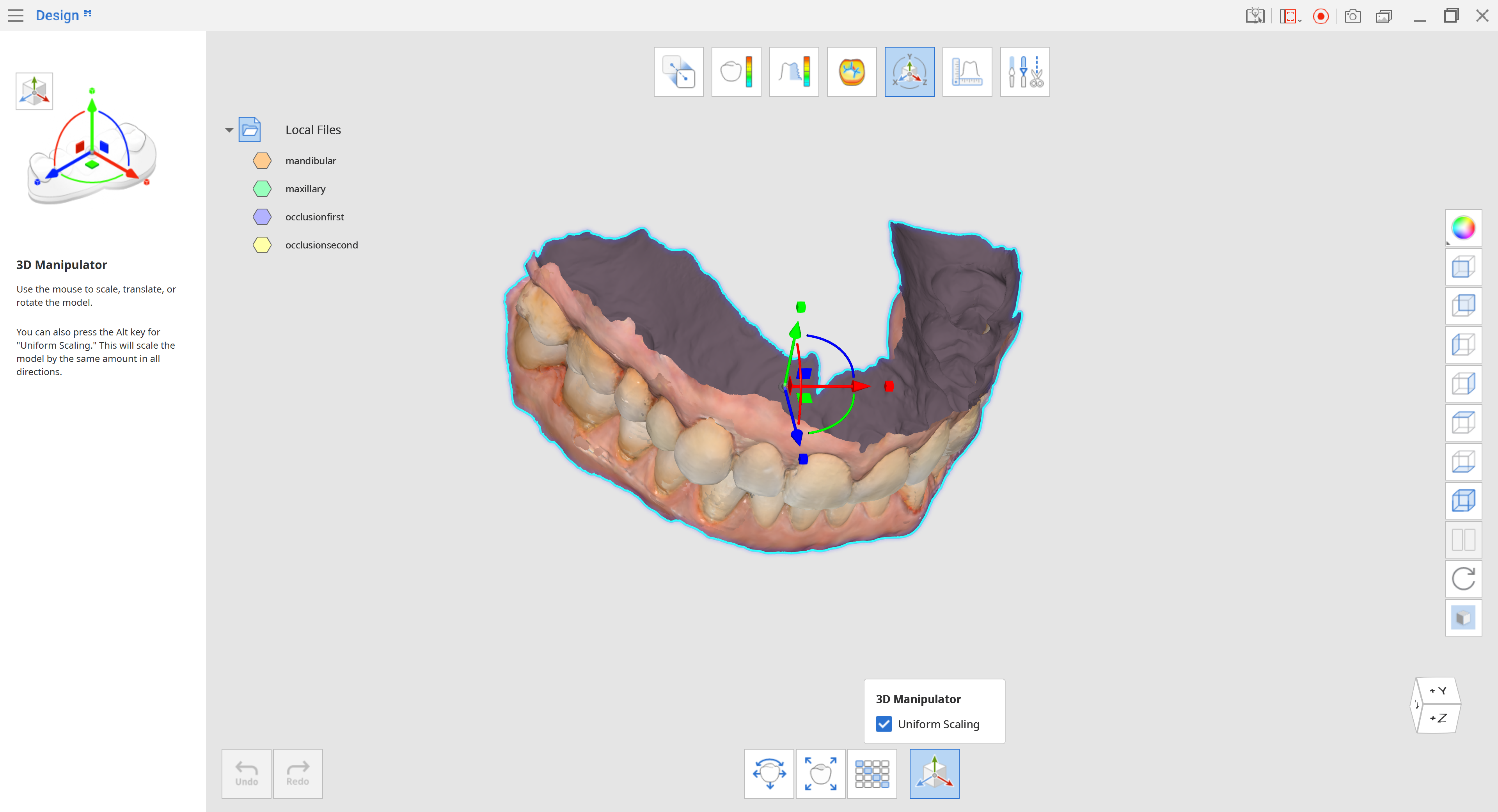

 Manipulador 3D

Use o manipulador no Manipulador 3D para dimensionar, transladar ou girar o modelo. Marque "Uniform Scaling" para dimensionar o modelo pelos mesmos valores em todas as direções.
