📖 Workflow > Medições

Esta etapa fornece ferramentas para fazer várias medições que podem auxiliar na análise de dados, incluindo distâncias, ângulos e áreas dos dados 3D. Os usuários podem fazer medições de qualquer dado importado para o projeto.

• Se você tiver linhas de seção criadas em etapas anteriores (Teste de encaixe da coroa ou Exibição do desvio), elas estarão disponíveis aqui. Para excluir essas linhas de seção, ative a funcionalidade "Excluir os resultados da medição" e arraste e solte sobre a área que contém essas linhas ou clique em uma linha específica que você não precisa.


  🔎Dica

  As linhas de seção também podem ser excluídas com um clique do botão direito do mouse na árvore de dados.

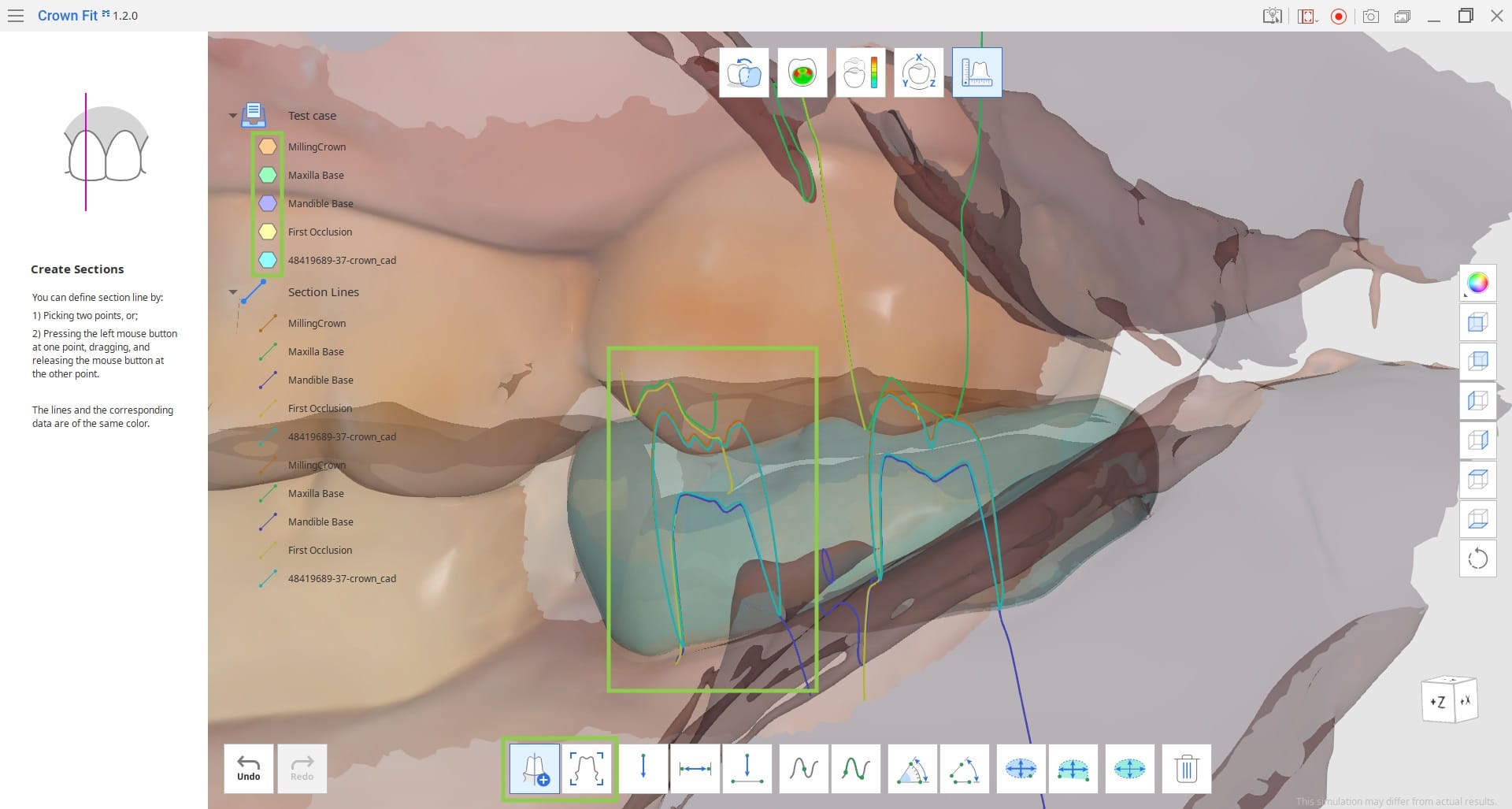

• Você pode criar outras linhas de seção usando a funcionalidade "Criar seções" fornecida nesta etapa. Se você deseja orientar a visualização de dados perpendicularmente a qualquer linha de seção, escolha a ferramenta "Visualizar perpendicularmente à linha de seção" e clique na linha de seção desejada.


  🔎Observação

  A cor de cada linha de seção corresponde à cor dos dados correspondentes na árvore de dados.



• É possível medir distâncias selecionando um, dois ou três pontos nos dados ou nas linhas de seção com o mouse.
  • Medir a distância por um ponto: essa funcionalidade calculará a distância entre o ponto definido e os dados adjacentes mais próximos.

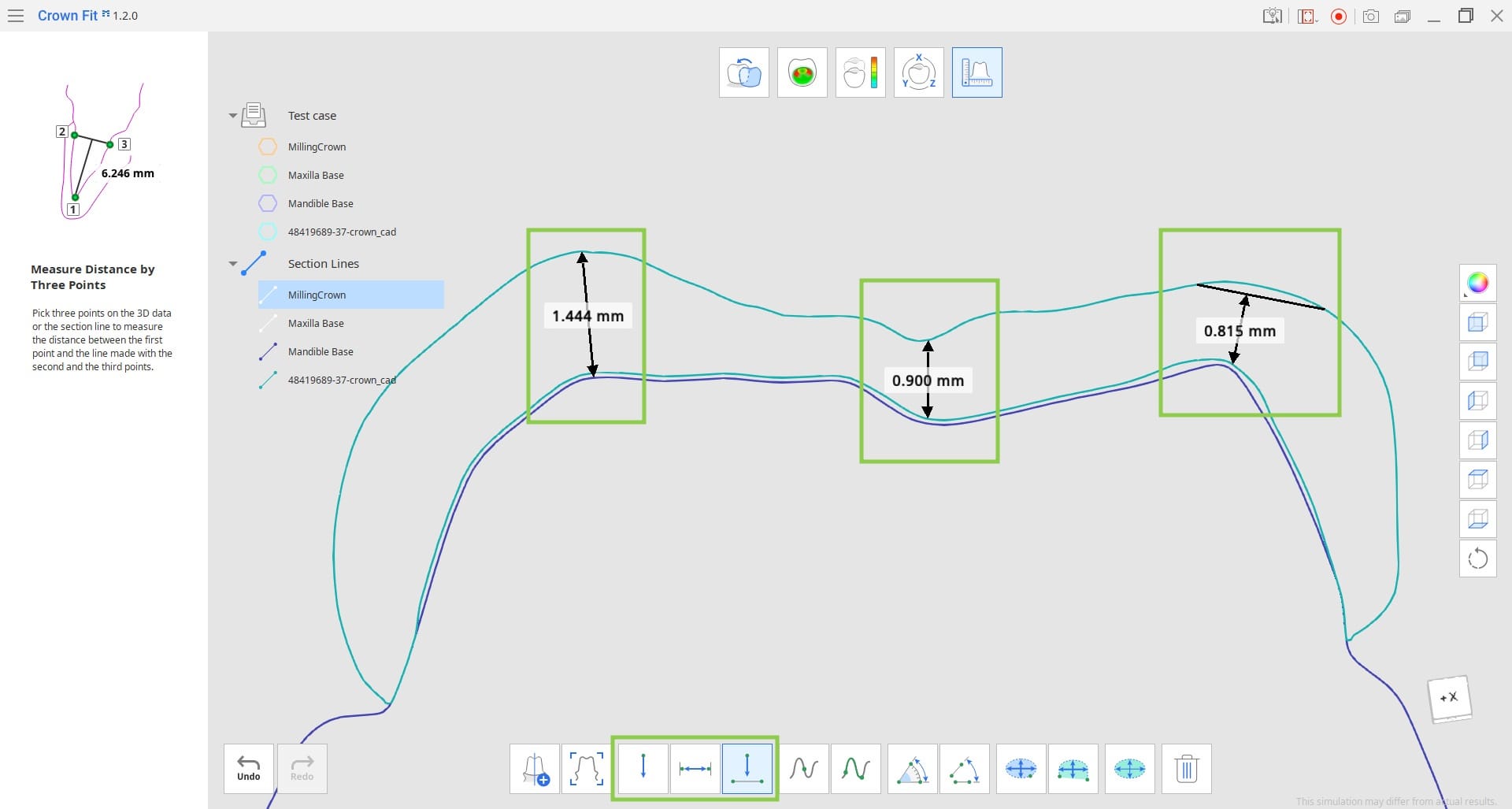

  • Medir a distância por três pontos: essa funcionalidade calculará a distância entre o primeiro ponto definido e a linha criada pelos dois pontos seguintes.

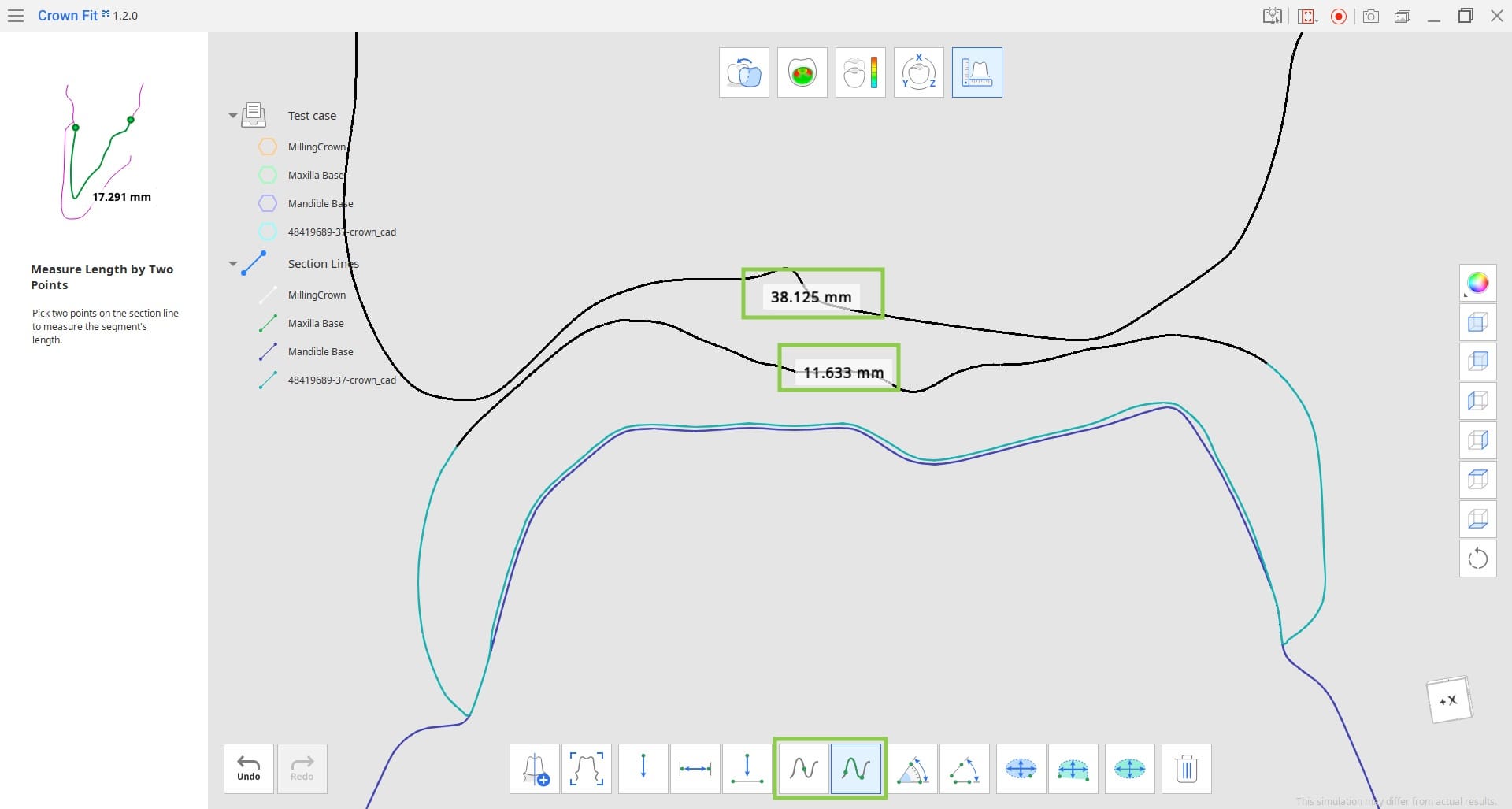

• É possível medir comprimentos definindo um ou dois pontos nas linhas de seção com o mouse.

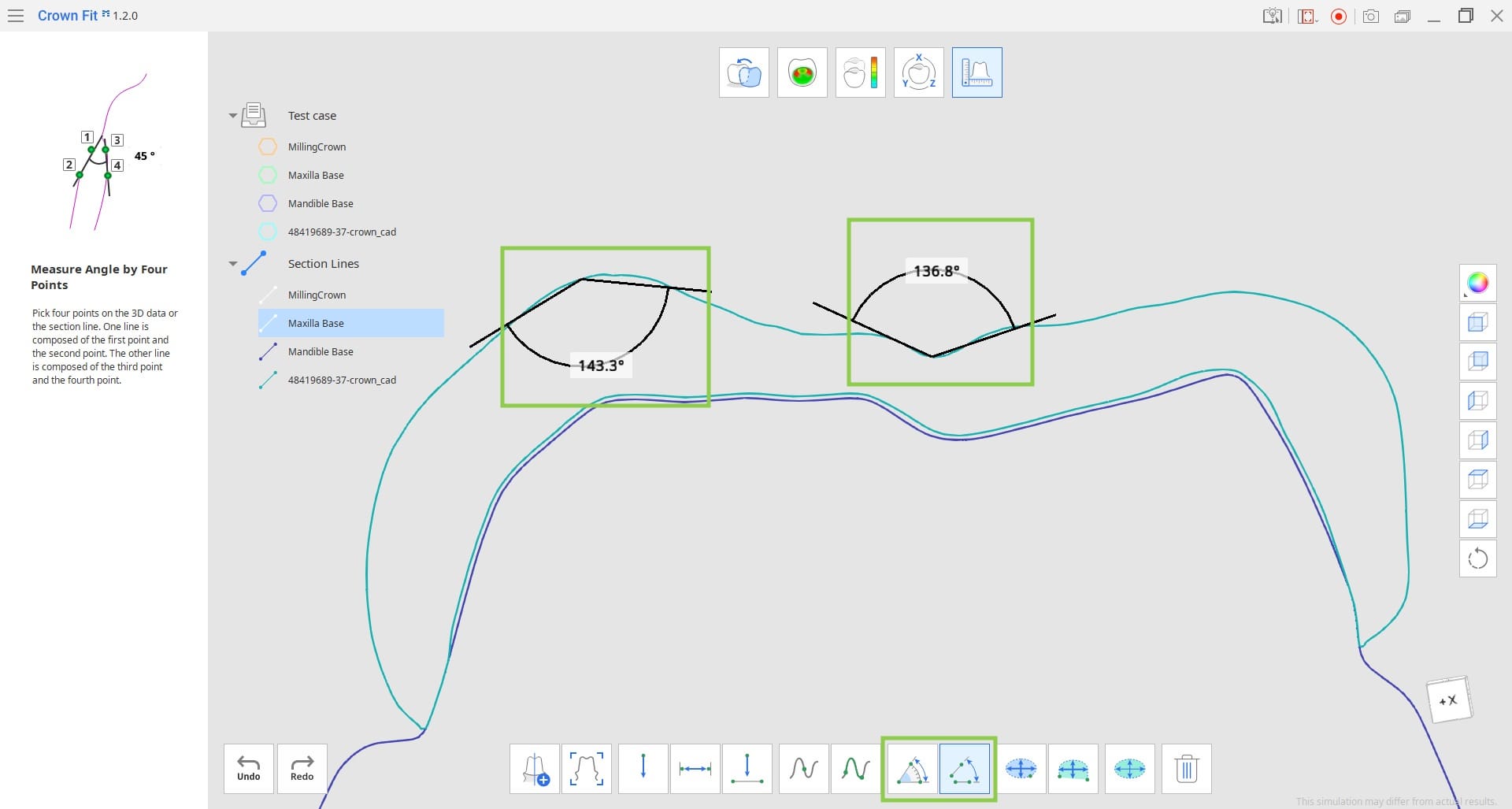

• É possível medir ângulos definindo três ou quatro pontos nas linhas de seção com o mouse.




• É possível calcular uma área com base em linhas de seção ou em dados 3D.

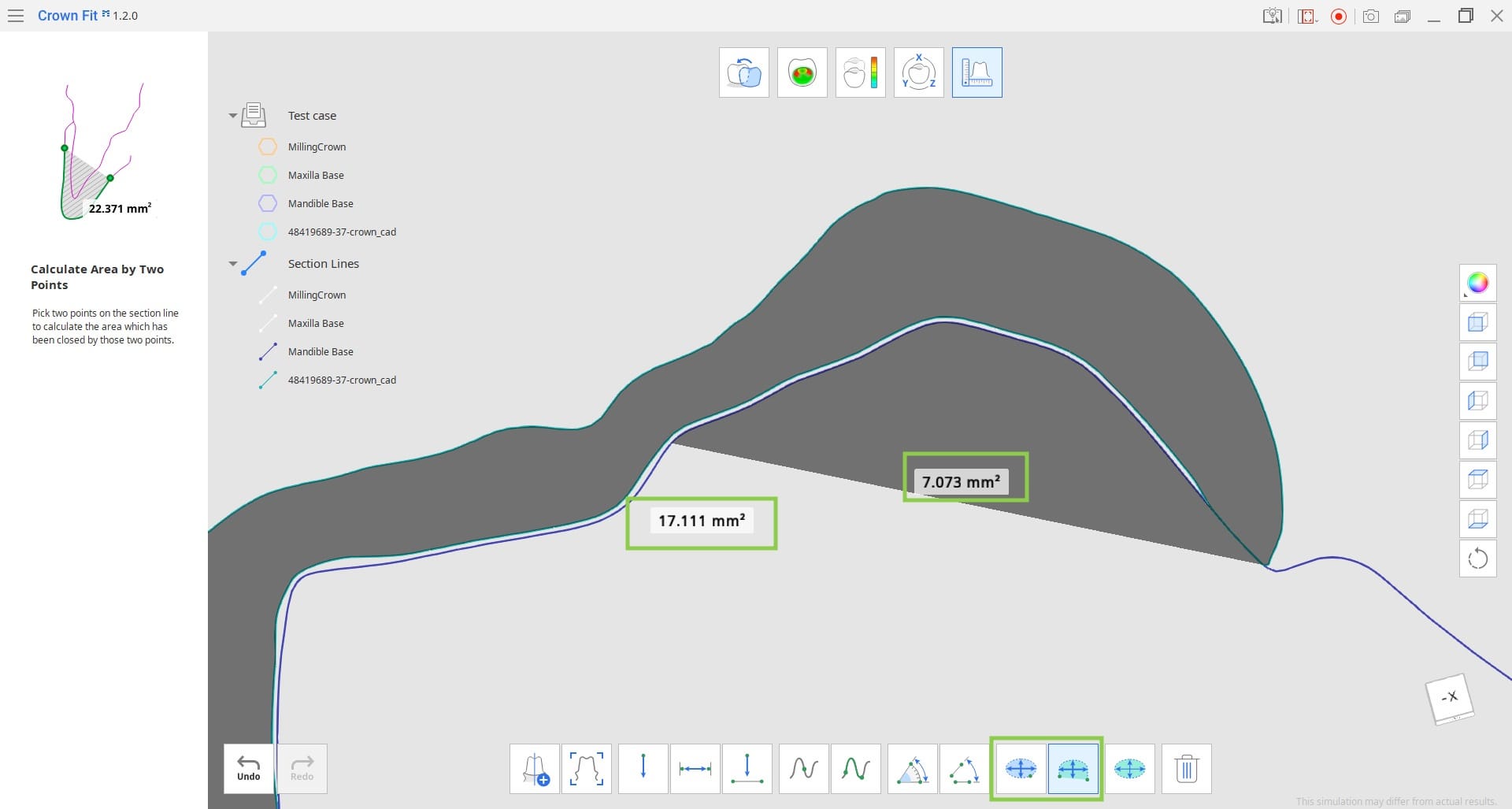

  • Calcular a área por um/dois pontos: essa funcionalidade calculará uma área circundada por uma linha de seção.

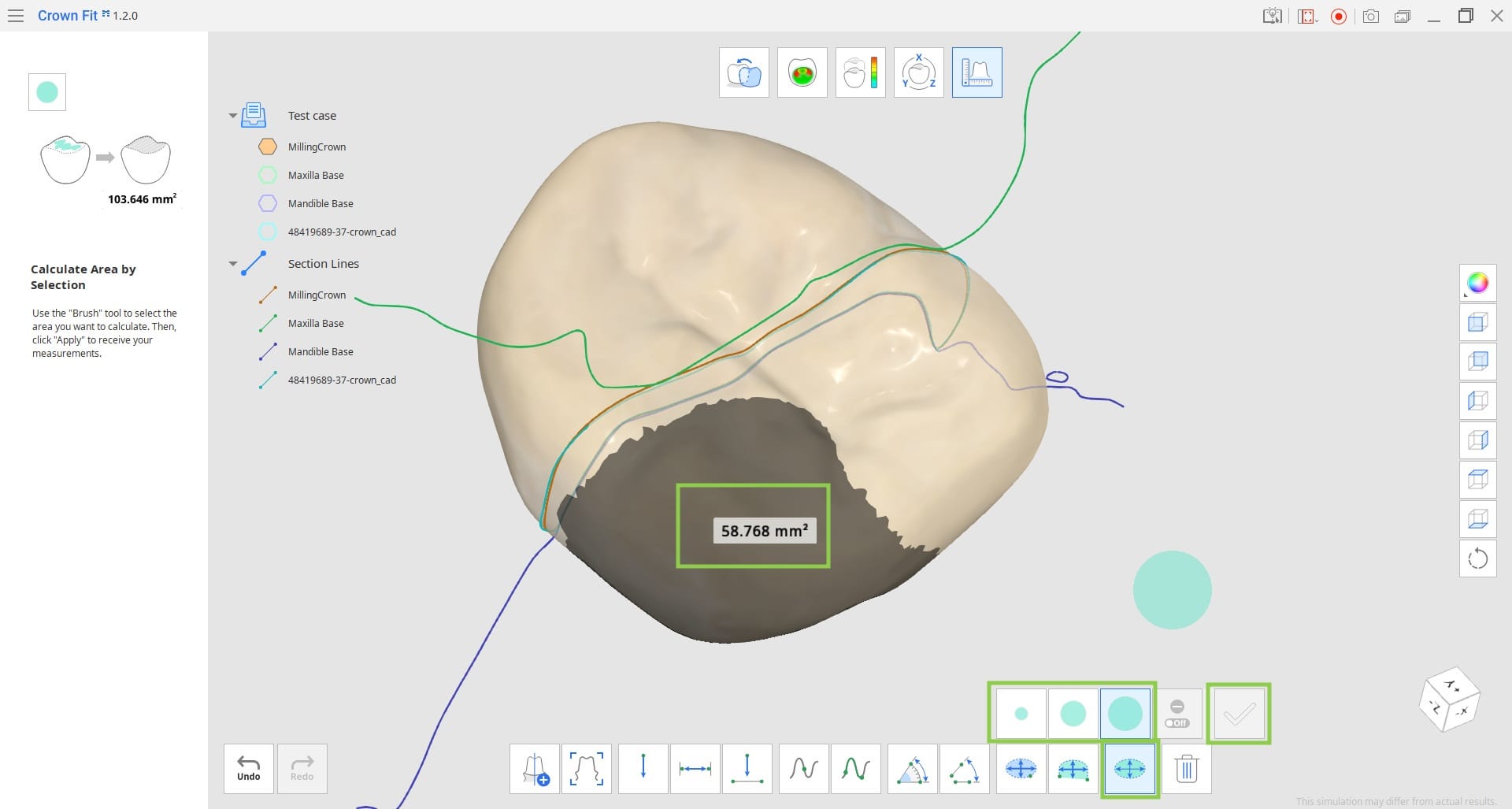

  • Calcular área por seleção: essa funcionalidade calculará apenas a área selecionada nos dados 3D. Para isso, utilize a subferramenta "Pincel" para designar a área que deseja calcular e clique em "Aplicar".

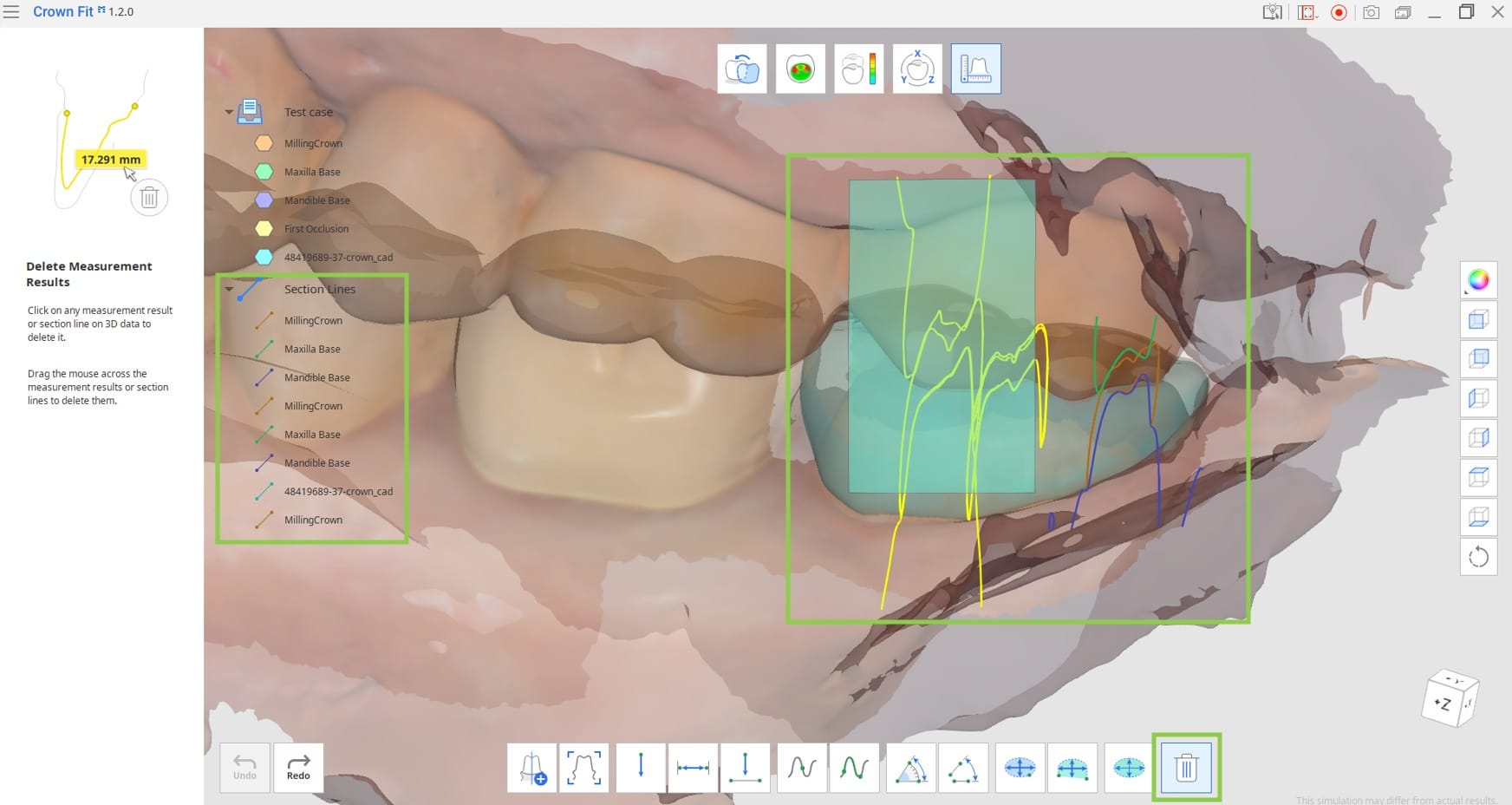

• Para excluir os resultados de medição criados, escolha "Excluir os resultados da medição" e clique na anotação com os resultados.
