Modo de Medição

Modo de medição

• Usado para medir distância, ângulo, comprimento e área nos dados 3D.
• Você pode medir os dados em seu estado alinhado ou desanexado.
• Use o recurso "Desanexar dados" para separar os dados uns dos outros.

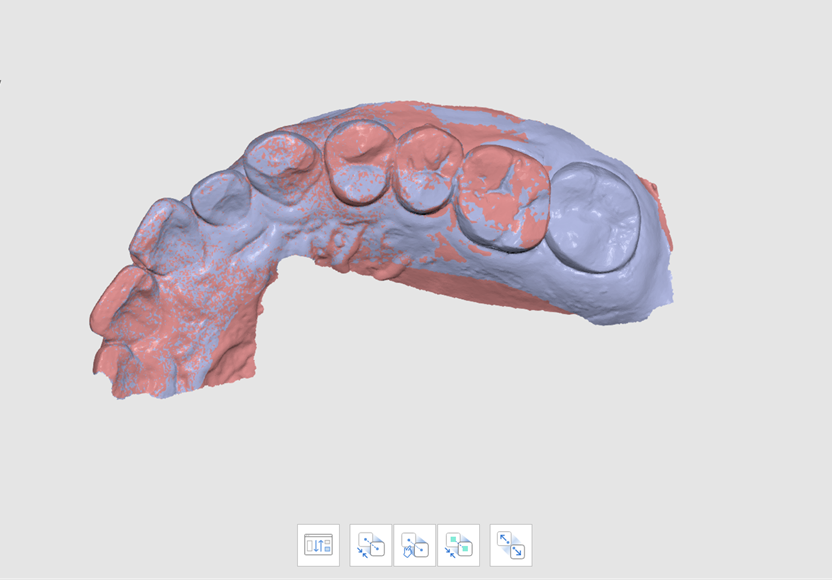

Dados alinhados

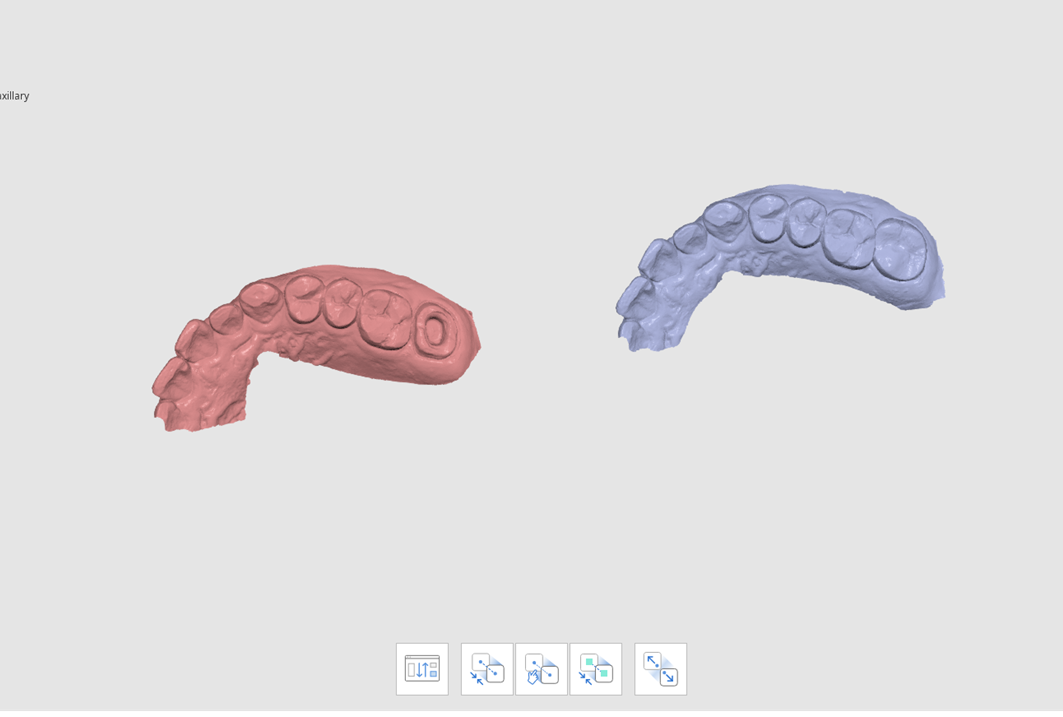

Dados desanexados



❏ Caixa de Ferramentas

• Criar Seções: Cria as Linhas de Seção.
• Visualizar Perpendicularmente à Linha de Seção: Orienta a vista perpendicularmente à linha de seção.
• Medir o Comprimento Por Um Ponto: Mede a distância mais curta para os dados 3D ou linhas adjacentes.
• Medir o Comprimento Por Dois Pontos: Mede a distância entre dois pontos.
• Medir à distância por Três Pontos: Mede a distância entre um ponto e a linha definida por outros dois pontos.
• Medir o Ângulo por Três Pontos: Mede o ângulo entre as linhas que são feitas a partir de três pontos.
• Medir o Ângulo por Quatro Pontos: Mede o ângulo entre as linhas que são feitas a partir de quatro pontos.
• Medir o Comprimento Por Um Ponto: Mede o comprimento da linha da seção por um ponto.
• Medir o Comprimento Por Dois Pontos: Mede o comprimento da linha da seção por dois pontos.
• Calcular Área por Um Ponto: Calcula a área da linha de seção por um ponto.
• Calcular Área por Dois Pontos: Calcula a área da linha de seção por dois pontos.
• Calcular Área por Seleção: Calcula a área selecionada.
• Deletar os Resultados da Medição: Deleta os resultados da medição e seções, ao clicar em cada um deles.



❏ Como utilizar o "Modo de Medição"

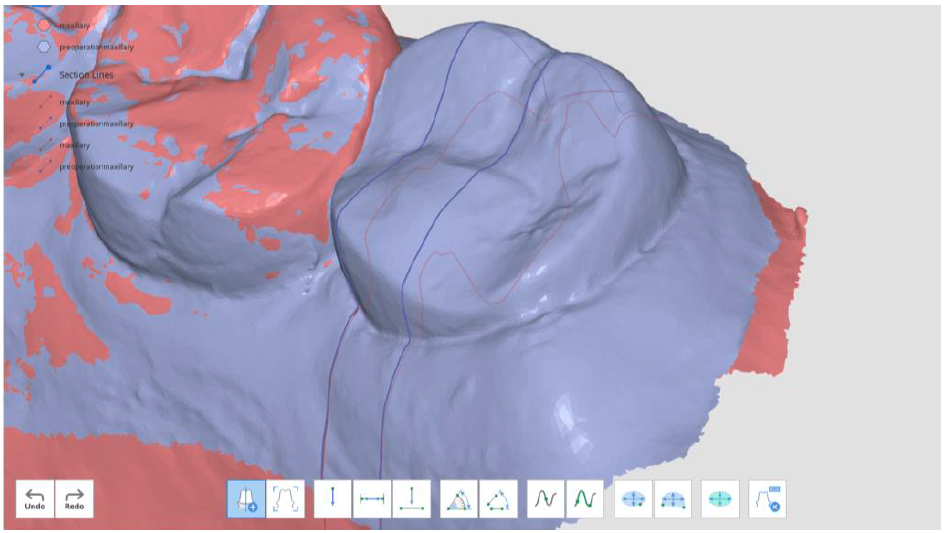

• Clique em "Criar Seções" para desenhar uma linha em uma área deseja, para criar uma seção. (Você pode adicionar diversas linhas).
• A visibilidade das seções pode ser controlada na Visualização em Árvore.

• Utilize as ferramentas localizadas na parte inferior da janela para medir a distância, ângulo, comprimento e a área dos dados ou da linha de seção.

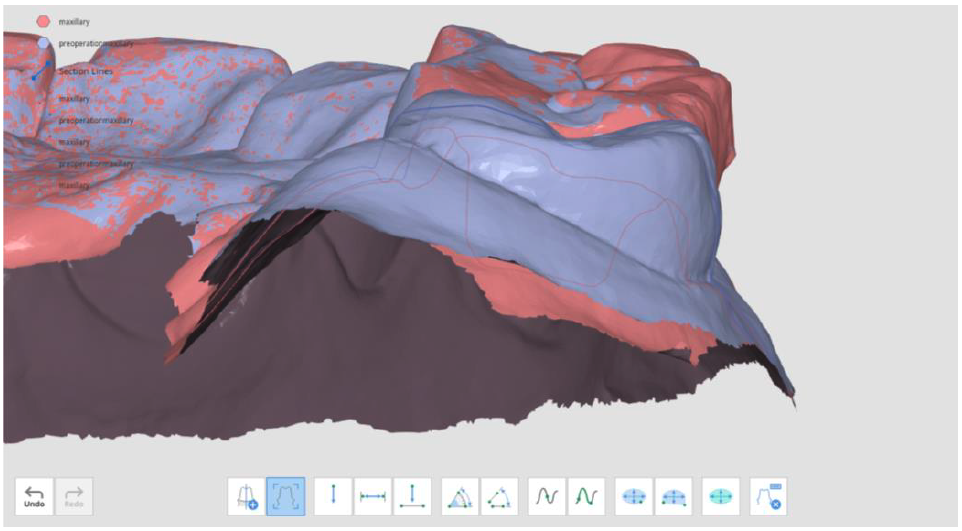

• Para alterar a visualização, clique no botão "Visualizar Perpendicularmente à Linha de Seção". Clique em quaisquer linhas de seção para alterar a visualização dos dados perpendiculares a elas.

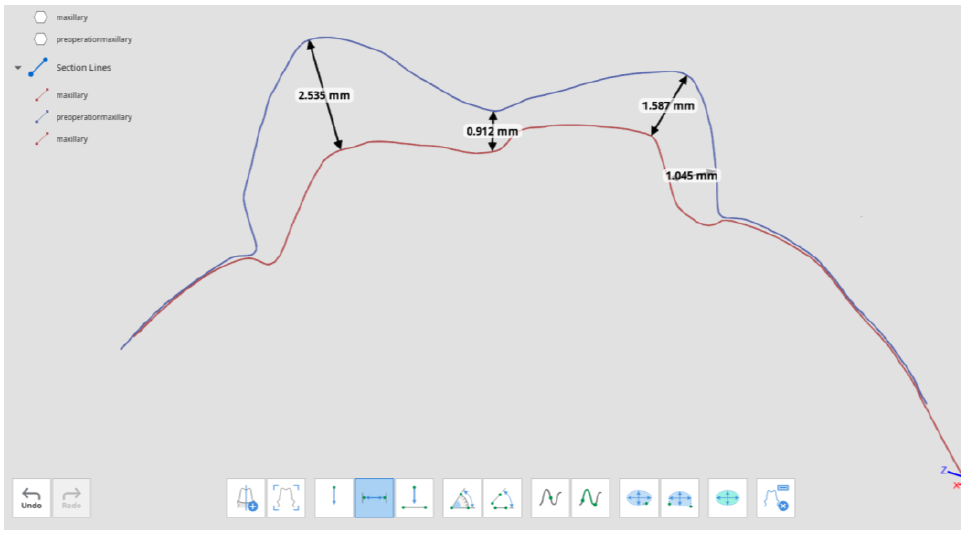

❏ Medir à Distância

• Você pode medir à distância ao utilizar um, dois ou três pontos.

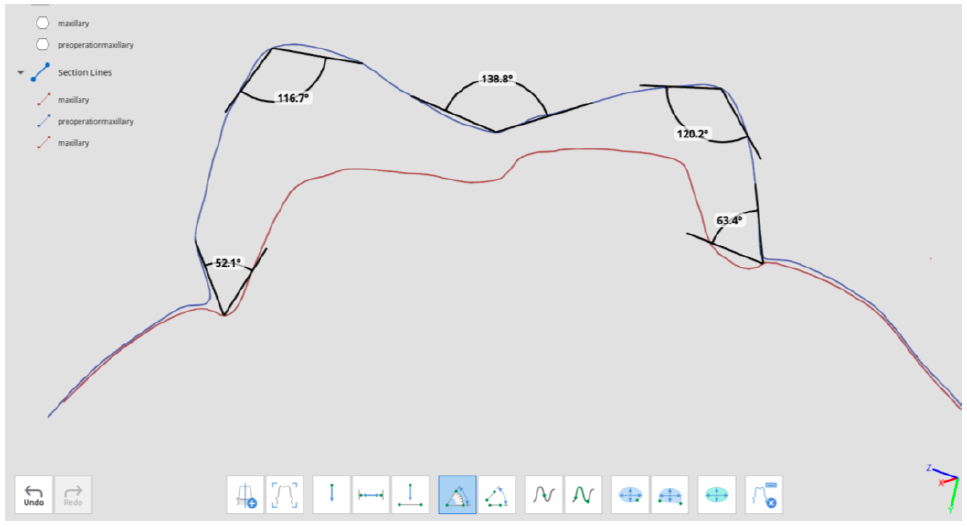

❏ Medir o Ângulo

• Você pode medir à distância ao utilizar três ou quatro pontos.

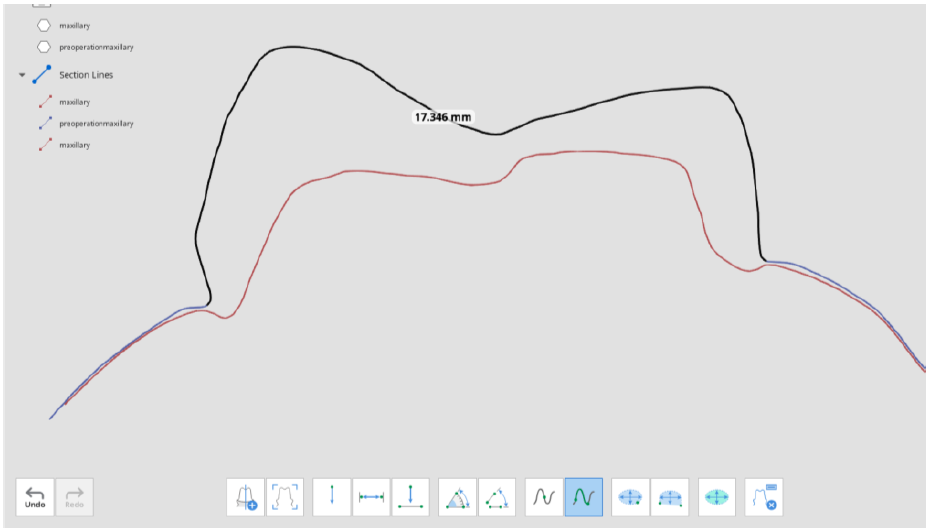

❏ Medir o Comprimento

• Você pode medir o comprimento ao utilizar um ou dois pontos.

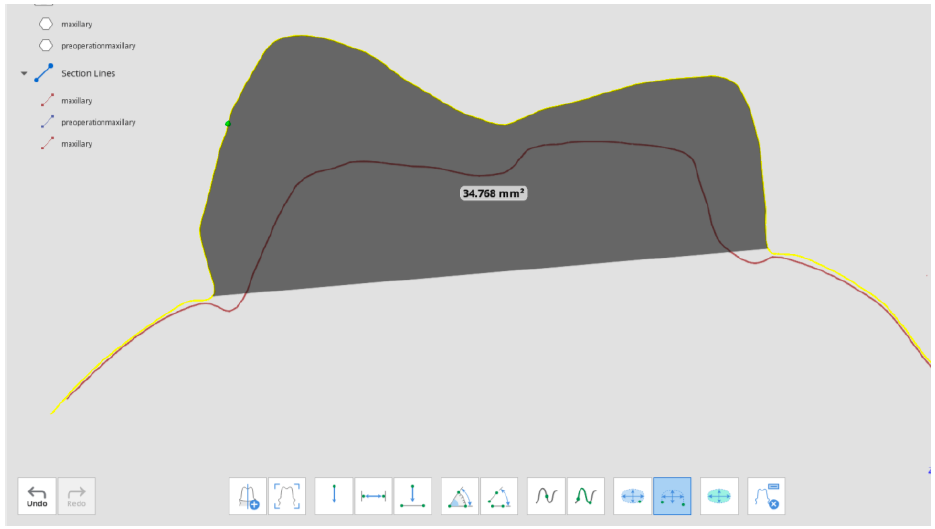

❏ Medir a Área de Seção

• Você pode medir a área da seção ao utilizar um ou dois pontos.



💡  As ferramentas de medição da distância e do comprimento também podem ser utilizadas sem criar as seções.



❏ Measure Area

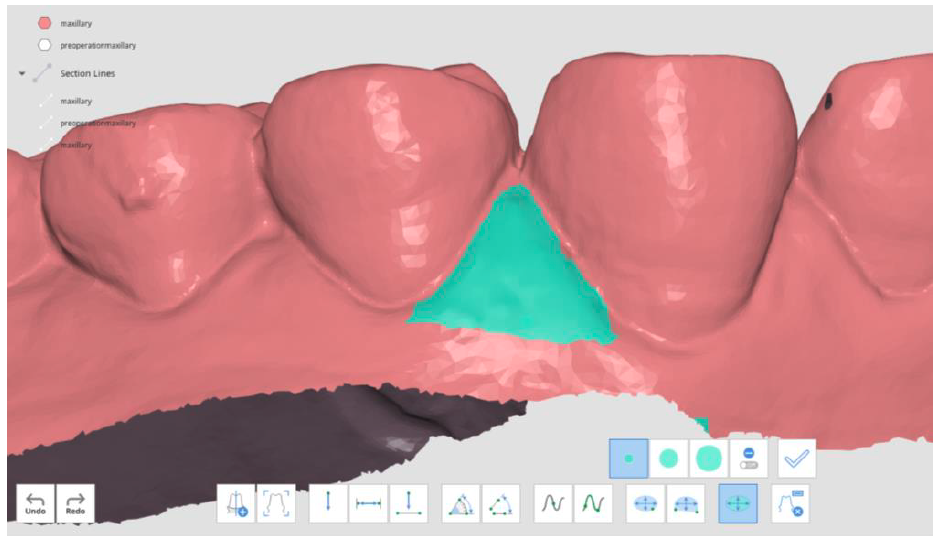

• A ferramenta "Área de Medição"permite que você meça a área, ao selecionar a parte desejada dos dados.
• Selecione a área dos dados 3D para calcular.

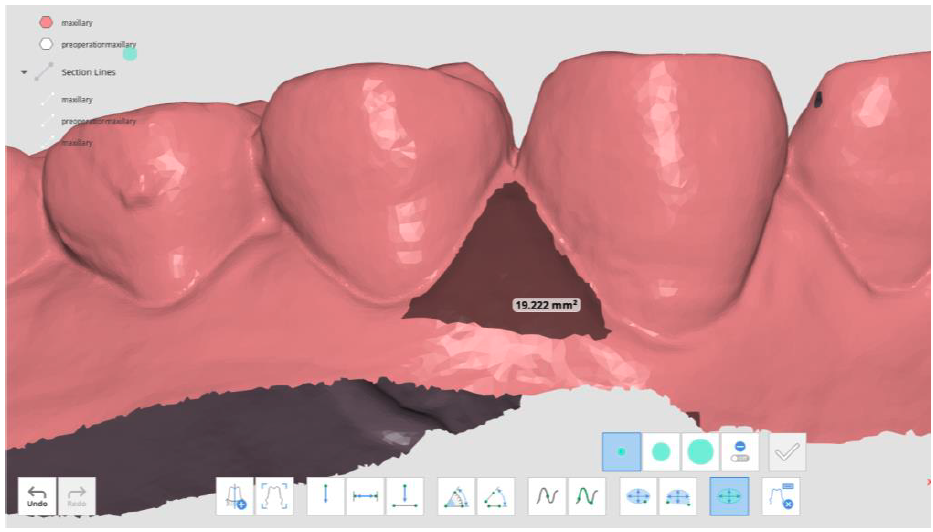

• Clique no botão para medir a área selecionada.

💡 Para remover as medições, clique no botão "Deletar os Resultados da Medição" e então selecione quaisquer resultados dos dados. Você também pode clicar e arrastar o mouse através de todos os resultados das medições, para deletá-los.
