Interface do usuário

❏ Visão geral

A. Barra de título

A barra de título consiste nas seguintes opções.

• Menu: O menu inclui ferramentas para gerenciar as opções do projeto e mostra os detalhes do aplicativo.
• Central de Ajuda: Usada para acessar a página da Central de Ajuda do Medit.
• Selecionar Área de Captura de Vídeo: Selecione a área a ser gravada para a captura de vídeo.
• Iniciar Gravação de Vídeo: Inicie a captura de vídeo.
• Captura de tela: captura a tela. Você pode selecionar a área automaticamente ou manualmente.
• A área de seleção automática consiste na área do programa e na área 3D principal.
• Configurações de captura de tela: Defina as configurações para tirar capturas de tela. Defina um fundo transparente ou branco e opte por ocultar todos os ícones.
• Screenshot Manager: Usado para gerenciar imagens de captura de tela.
• Minimizar: Minimiza a janela do aplicativo.
• Maximizar ou restaurar: Maximize ou restaure o aplicativo.
• Sair: Fecha o aplicativo.

B. Árvore de dados

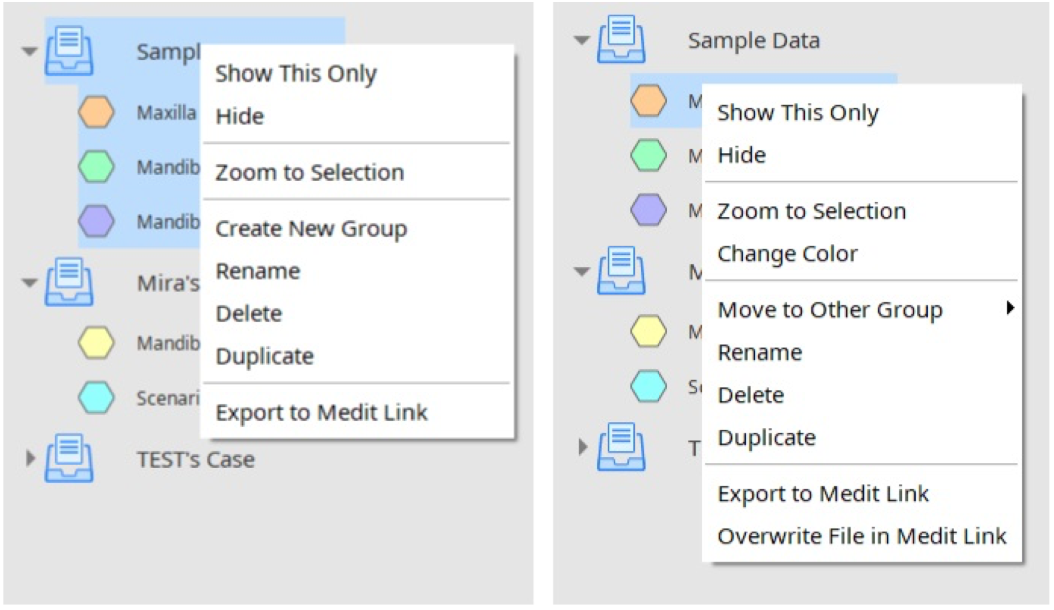

Clique com o botão direito do mouse para ver as opções para cada grupo de dados ou dados específicos.

• Mostrar apenas: Mostra apenas os dados escolhidos.
• Mostrar/Ocultar: Oculta ou mostra os dados escolhidos.
• Zoom para seleção: Zoom para mostrar os dados selecionados.
• Renomear: renomeie os dados ou grupo.
• Excluir: Exclua os dados do Medit Design.
• Exportar para Medit Link: Exporte os dados selecionados para o caso Medit Link como um anexo.
• Substituir arquivo no Medit Link: Substitui o arquivo no Medit Link, substituindo a versão anterior.
• Duplicar: Duplicar o arquivo.
• Criar novo grupo: adicione um novo grupo de dados.
• Alterar cor: altera a cor dos dados selecionados.
• Mover para outro grupo: move os dados selecionados para outro grupo da lista.

💡Você pode selecionar vários dados na Árvore de Dados e excluí-los ou copiá-los todos de uma vez.

💡Observe que todos os comandos do menu de contexto são fornecidos apenas no modo de visão geral.

C. Mensagem do guia

D. Propriedades dos dados

E. Barra de cores

F. Desfazer/Refazer

• : Usado para desfazer a ação anterior.
• : Usado para reiterar a ação anterior.

G. Modos

Os modos no Medit Design não estão sujeitos a nenhuma sequência específica. Você pode trabalhar em dados 3D sem alinhamento prévio.

• Modo de visão geral: Importe, examine e exclua dados.

💡Clique no ícone de qualquer outro modo em que você esteja trabalhando para sair e retornar ao Modo Visão Geral.

• Alinhamento: Alinhar dados de destino e referência.
• Modo de exibição de desvio: Veja o resultado do desvio nos dados 3D.
• Modo de medição de rugosidade: Veja a rugosidade da superfície dos dados através de um mapa de cores.
• Modo de exibição de curvatura: veja a curvatura dos dados por meio de um mapa de cores.
• Modo de transformação: Transforme dados de digitalização 3D girando, traduzindo, dimensionando ou usando uma matriz de transformação.
• Modo de Medição: Meça a distância, ângulo, comprimento e área nos dados 3D ou suas linhas de corte.
• Modo de edição: edite e corte dados usando a ampla gama de funções fornecidas.
• Completo: "Substituir" ou "Exportar" arquivos para salvar as alterações e fechar o programa.

💡 Se você deseja manter os resultados da medição prontos para comunicação no Medit Link, faça uma captura de tela usando a ferramenta “Captura de tela” localizada na barra de ferramentas principal.

H. Visualização de dados 3D

I. Caixa de ferramentas

• As opções de comando disponíveis são mostradas correspondentes ao estágio atual.

J. Barra de ferramentas lateral

Modos de exibição de dados

• Texturizado: Usado para ver os dados com informações de cores.
• Texturizado com bordas: Usado para exibir os dados com informações de cores e bordas.
• Monocromático: Usado para ver os dados em uma única cor.
• Monocromático com bordas: Usado para ver os dados em uma única cor com as bordas.
• Wire-frame: Usado para exibir os dados apenas como bordas.

Opções de visualização de dados 3D

• +Z Axis View: Veja a vista frontal.
• -Z Axis View: Veja a vista traseira.
• +X Axis View: Veja a vista esquerda.
• -X Axis View: Veja a vista direita.
• +Y Axis View: Veja a vista superior.
• -Y Axis View: Veja a vista inferior.
• Vista isométrica: Veja a vista isométrica.
• Split View: Habilite para trabalhar com dois conjuntos de dados simultaneamente.
• Girar: clique com o botão esquerdo e arraste para girar os dados.
• Configurações de grade: Usado para definir as opções de exibição de grade. Mostra ou oculta a grade e controla sua posição em relação ao modelo (ativa ou desativa a sobreposição).

K. Visualizar cubo

• O cubo de visualização exibe a orientação da visualização 3D, atualizada em tempo real à medida que a visualização é girada. Você pode alinhar a orientação da vista clicando na face do cubo.
