🔍 Preencher buracos

Você pode preencher buracos em quaisquer dados de malha para um caso usando o recurso "Preencher buracos".

1. Na página Case Detail de um caso, escolha os arquivos de malha aos quais deseja aplicar o recurso "Preencher orifícios" e clique no ícone "Preencher orifícios".

2. No menu esquerdo, selecione os arquivos de malha que deseja preencher os buracos.

3. Clique no botão "Preencher orifícios" e verifique o resultado.

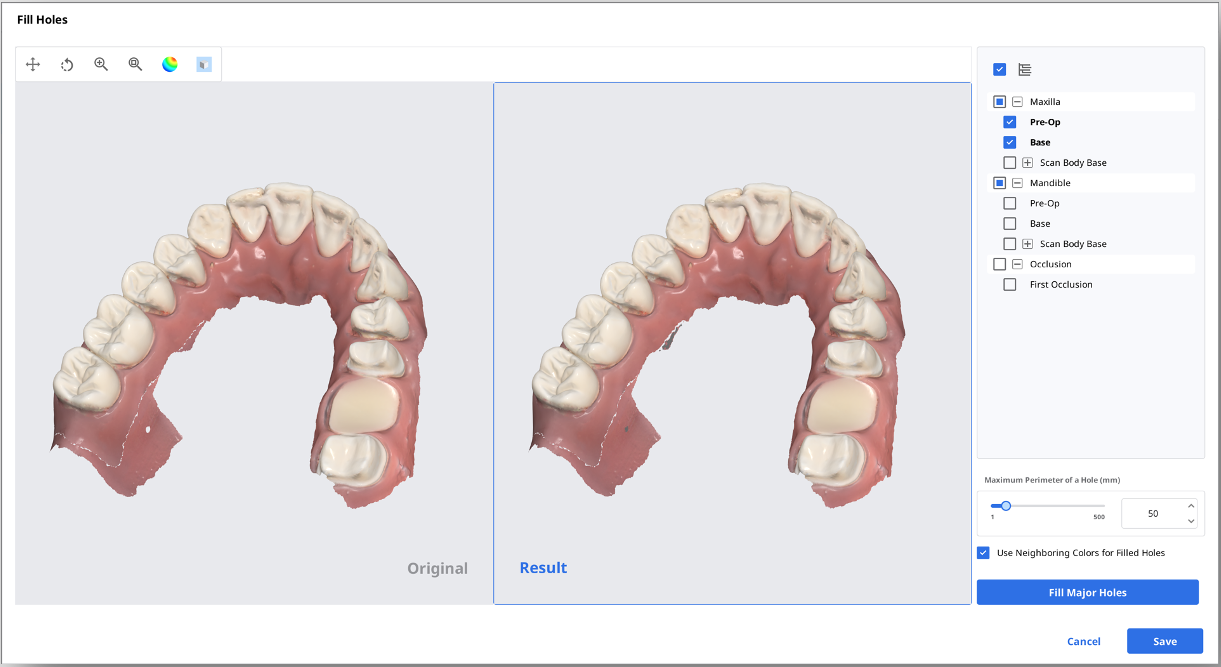

(1) Lista de arquivos de caso

• Mostra todos os arquivos 3D para o caso selecionado.

(2) Opções de "Preencher buracos"

• Perímetro de espaço vazio máximo (mm): define o tamanho máximo dos furos a serem preenchidos. O recurso "Preencher furos" não será aplicado aos furos que excedam o tamanho definido.
• Usar cor vizinha para a área preenchida: quando esta opção está ativada, as áreas preenchidas são coloridas com as cores vizinhas. Se esta opção for desativada, as áreas preenchidas ficam acinzentadas.
• Preencher orifícios: preenche os orifícios e exibe o resultado na exibição de resultados- (5).

(3) Controle de visualização do modelo 3D

• Ferramentas para deslocar, girar ou ampliar / reduzir o modelo 3D e para alterar o modo de exibição do modelo.

(4) Exibe os dados originais.

(5) Exibe o resultado após os furos serem preenchidos.
