불리언 (Boolean)

불리언 연산은 Union, Intersection, Cut의 세 가지 연산 유형으로 구성됩니다. 이 기능의 아이디어는 벤 다이어그램에서 알려진 개념과 유사합니다.

2.0_Boolean.png 큐브가 "A"이고 구가 "B"인 경우:

2.0_union.png A ⋃ B: A 또는 B에 속하는 데이터. ➠ 합집합 (Union)

2.0_intersection.png A ⋂ B: A와 B에 속하는 데이터. ➠ 교집합 (Intersection)

2.0_Cut.png A - B: B가 아닌 A에 속하는 데이터 ➠ 잘라내기 (Cut)

불리언 연산을 수행하기 전에 마우스를 사용하여 데이터를 이동하고 회전할 수 있습니다.

데이터를 이동하려면 마우스 휠을 클릭한 상태로 유지합니다.
마우스 오른쪽 버튼을 클릭하여 데이터 회전

Union

둘 이상의 메쉬를 하나로 결합합니다.

1. "Union"을 클릭하여 대화창을 엽니다.

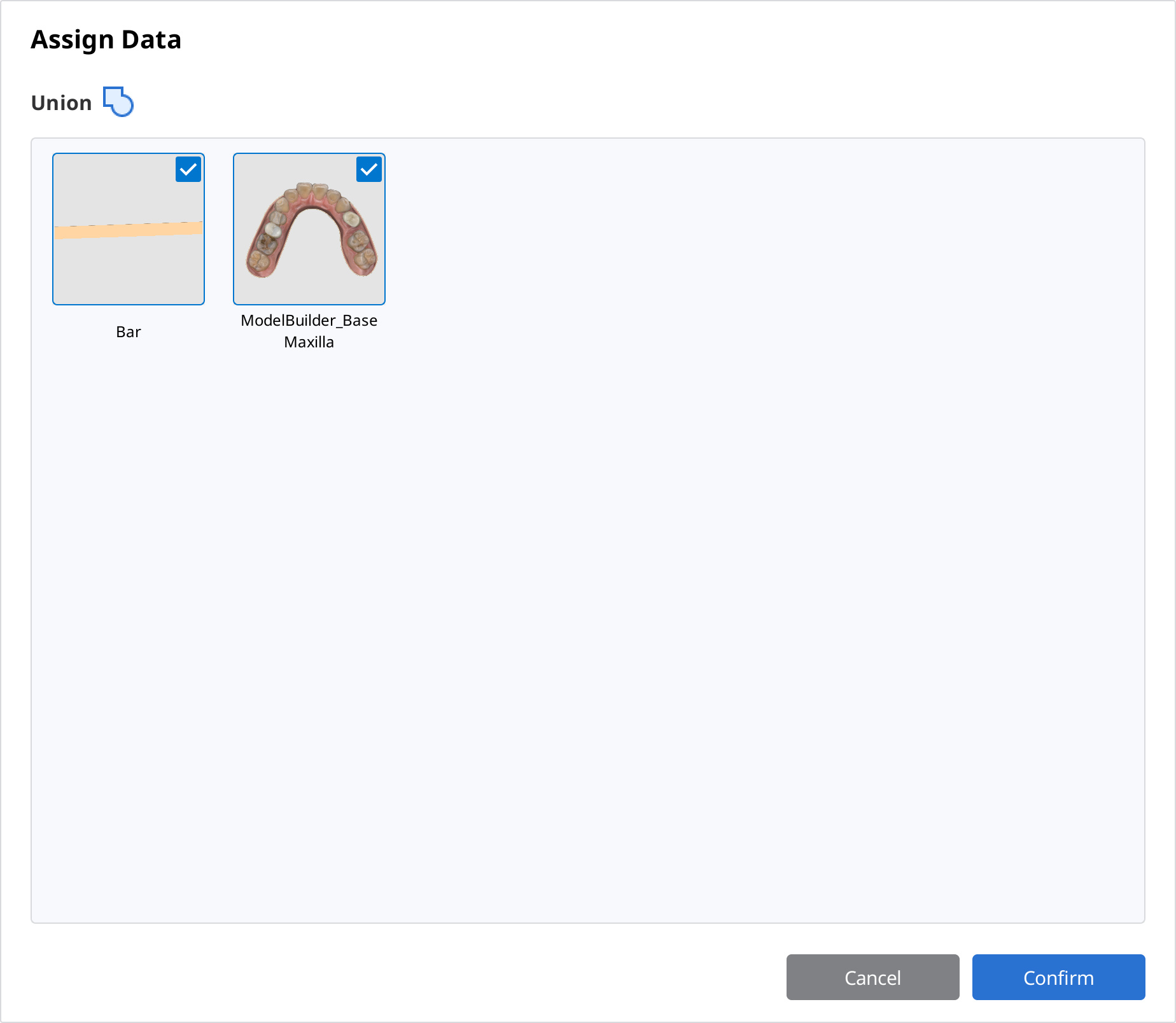

2. 결합할 데이터를 두 개 이상 선택합니다.

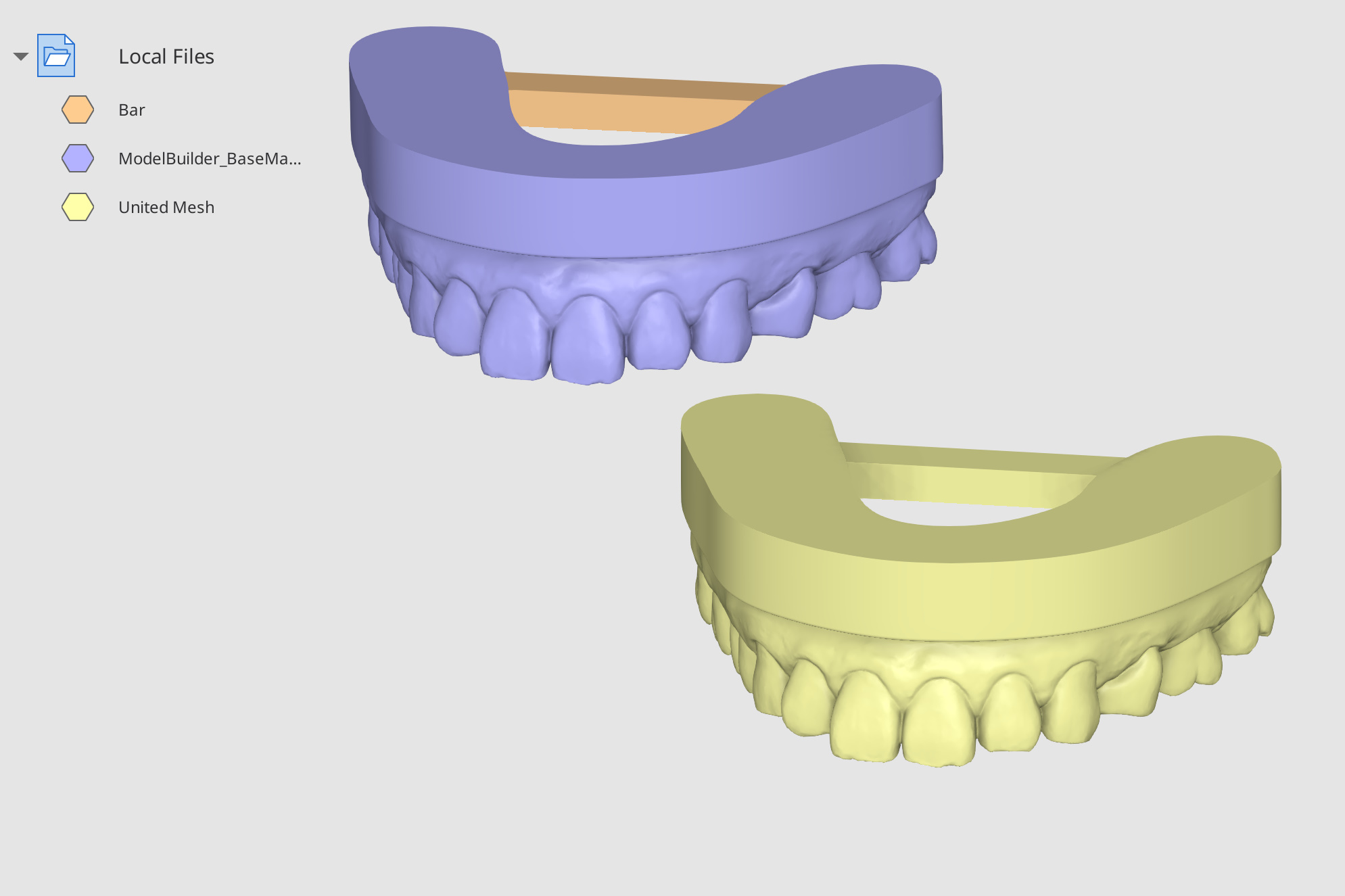

3. "확인"을 클릭하여 데이터를 결합합니다. 데이터가 성공적으로 결합되면 데이터 트리에 "United Mesh"라는 새로운 메쉬 파일이 표시됩니다. 데이터 트리를 사용하여 데이터를 표시하거나 숨기기 할 수 있습니다.


Union 예시

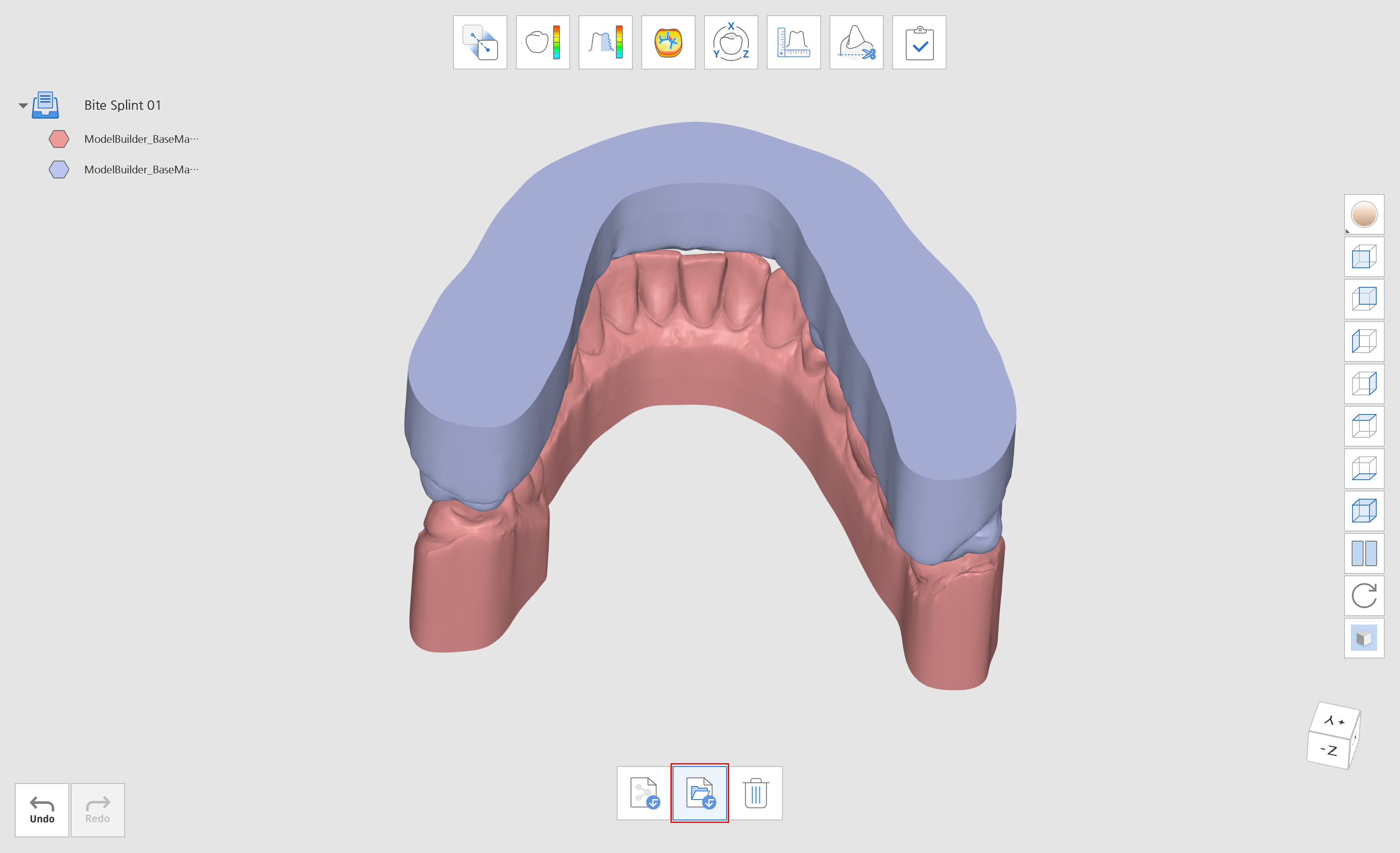

"Union" 기능을 사용하여 모델에 지지대를 부착할 수 있습니다. 아래 모델은 Medit Model Builder를 사용하여 설계되었습니다. Medit Link에서 이 데이터를 가져온 다음 Medit Design에서 엽니다. "로컬 파일 가져오기"를 클릭하여 PC에서 서포트바를 가져옵니다.

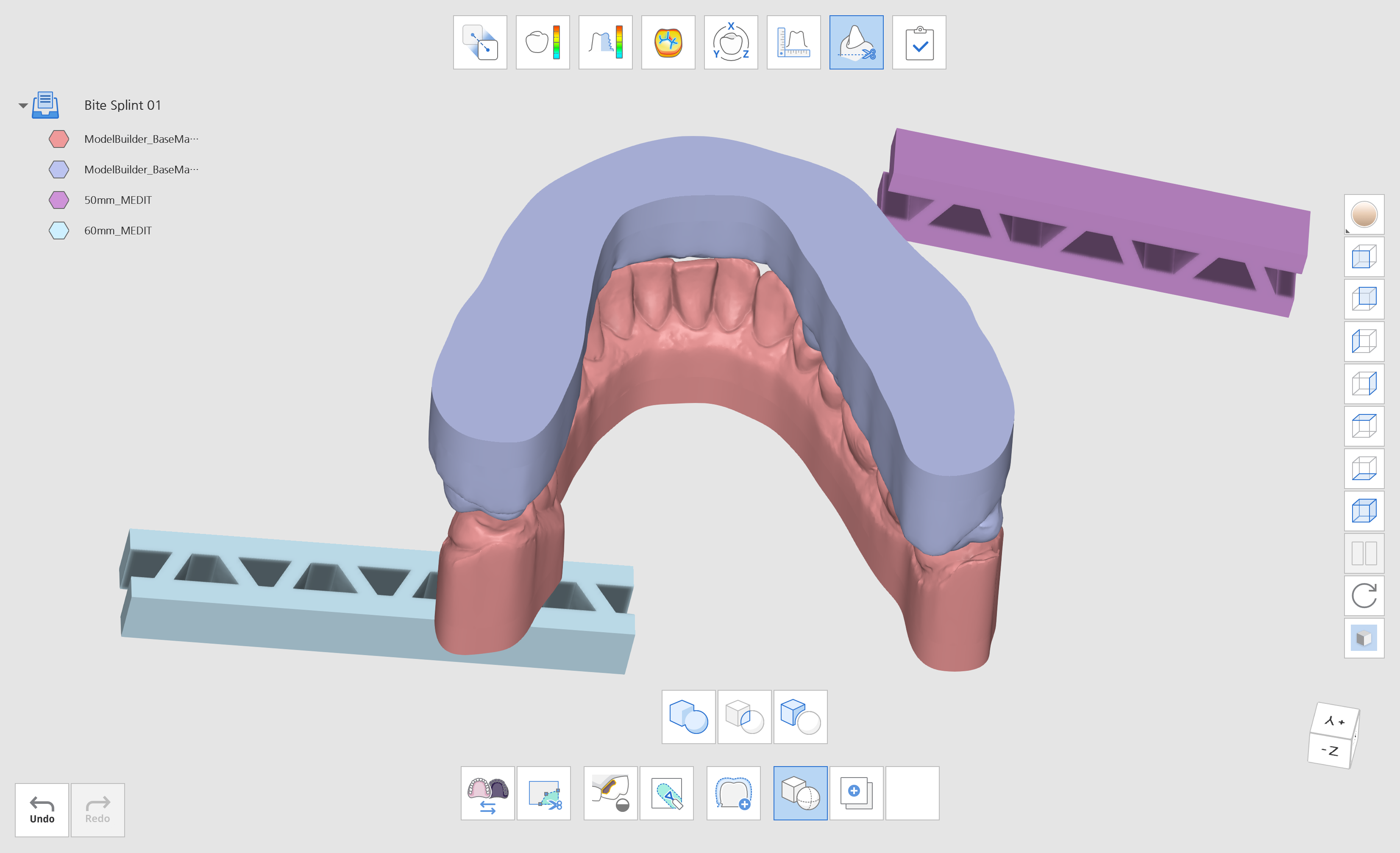

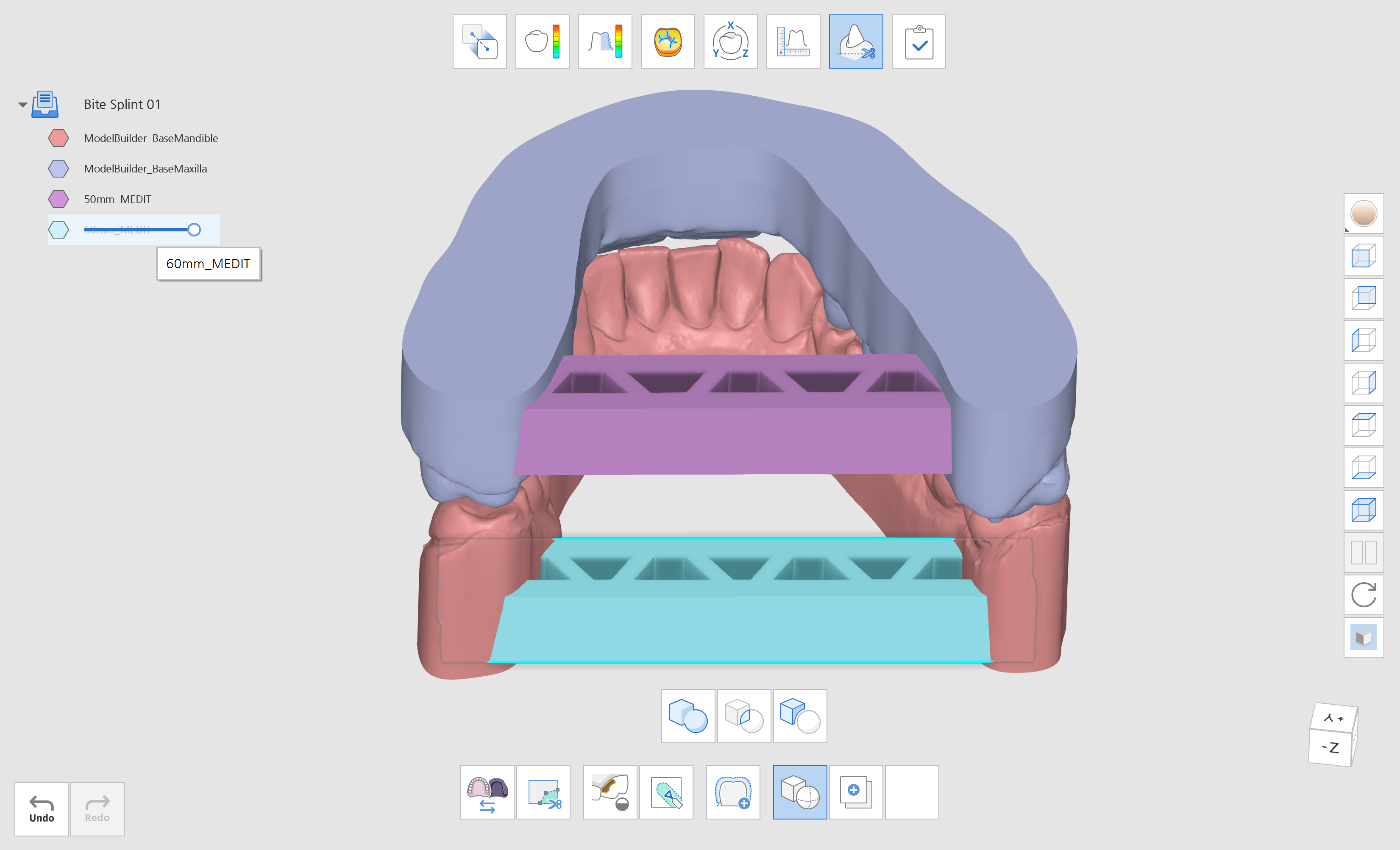

편집 모드로 이동하여 "불리언 연산"을 클릭하십시오. 지지대를 정렬합니다.

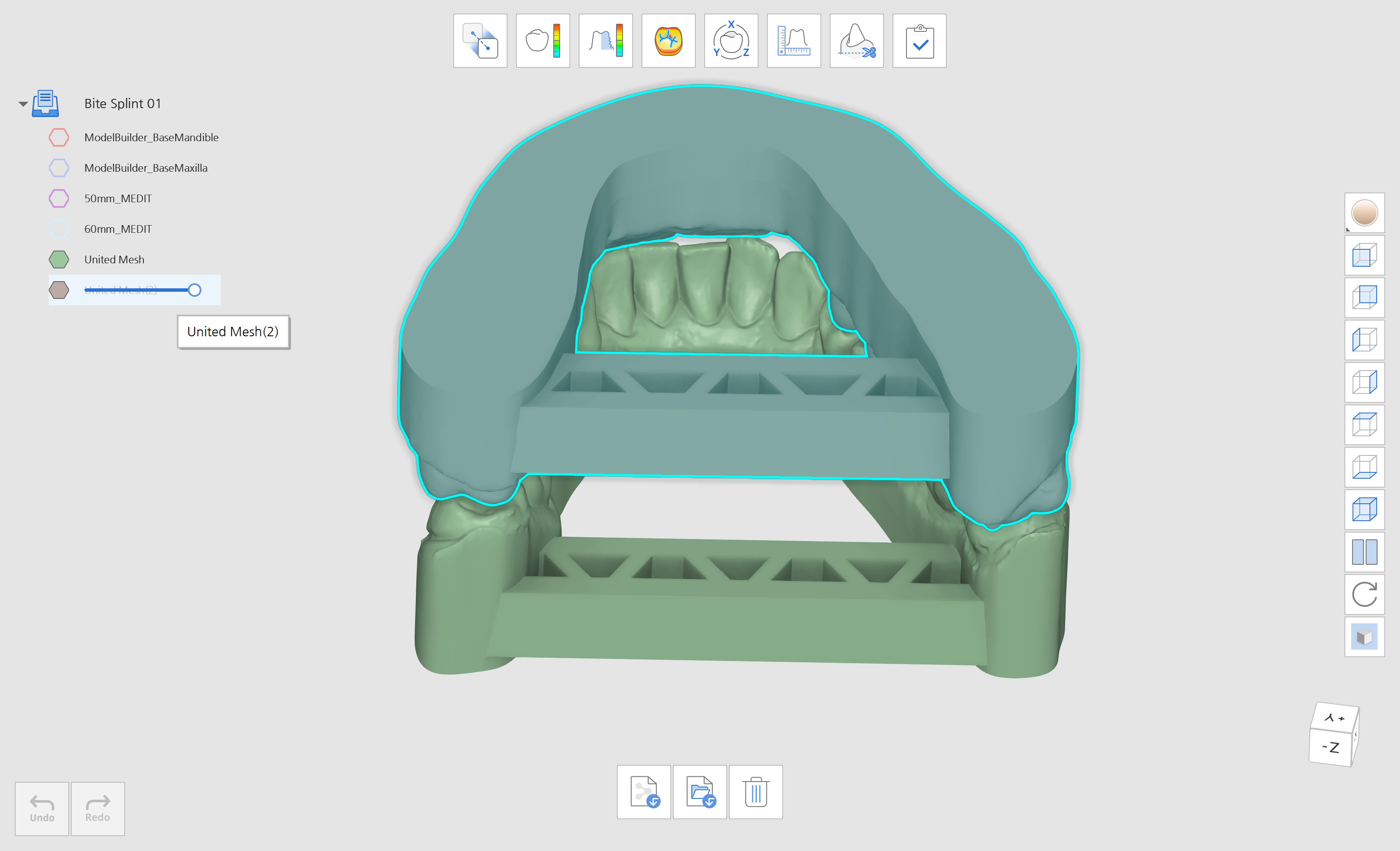

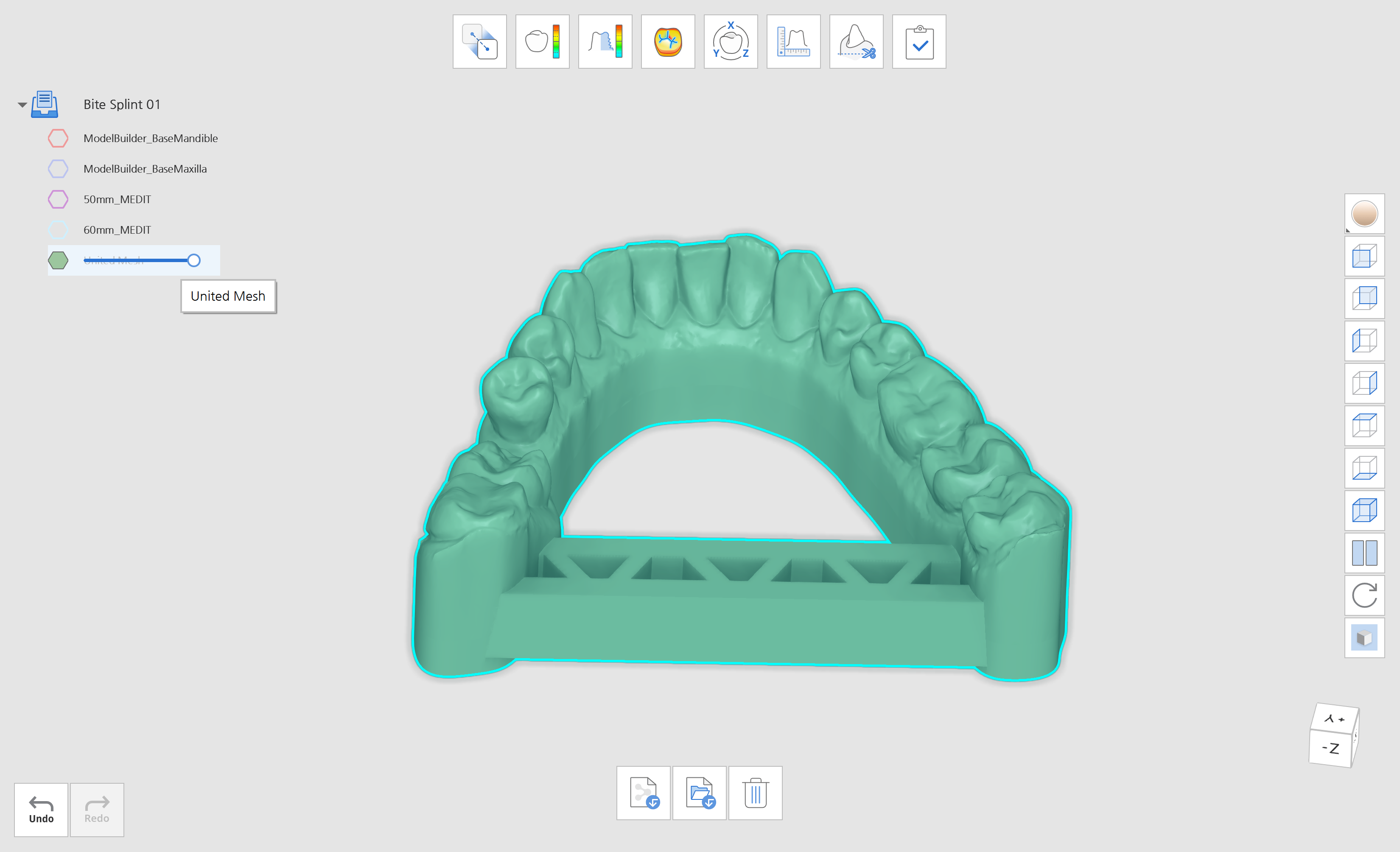

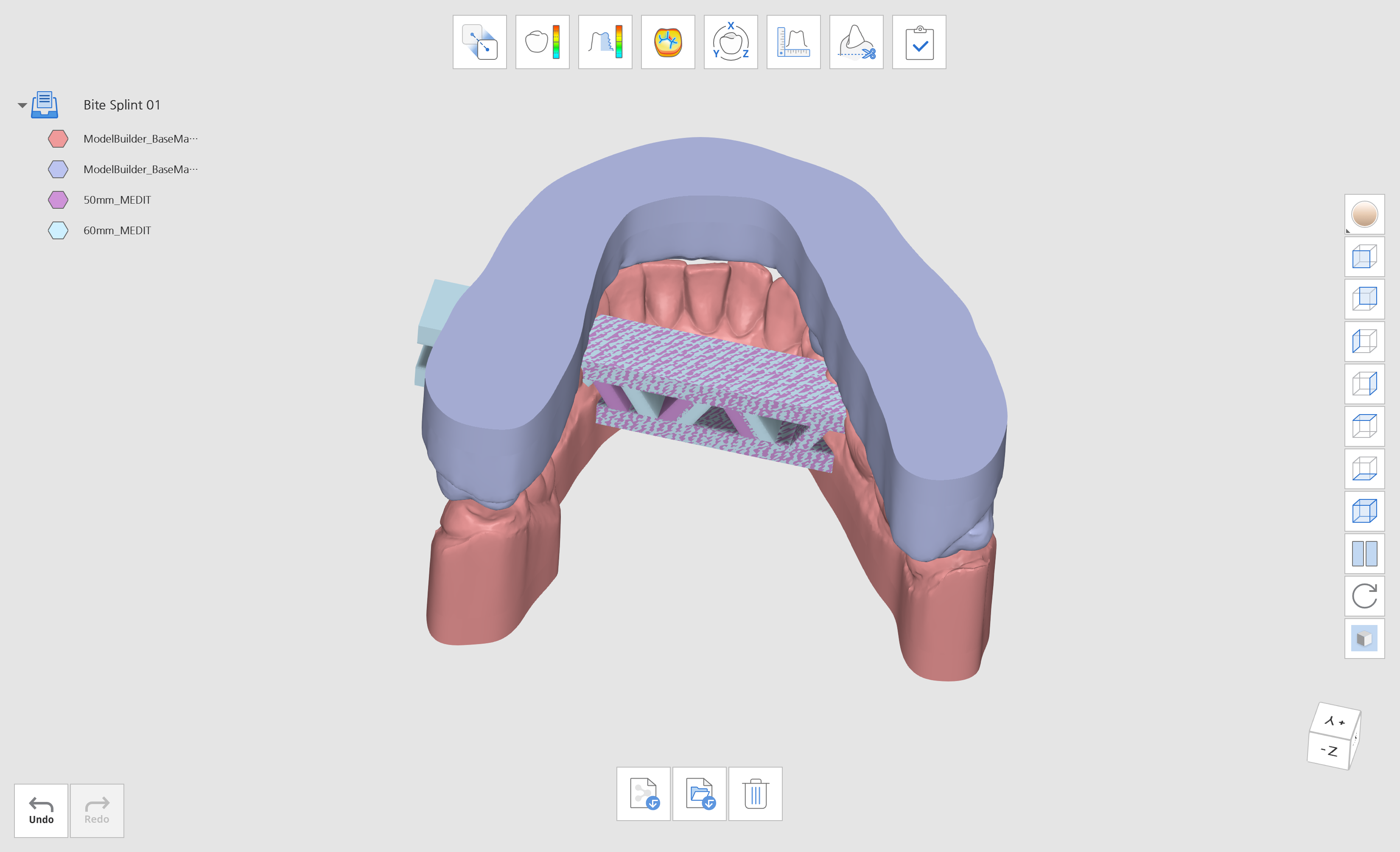

다음, "Union"을 클릭하여 모델을 함께 결합합니다. 상악 데이터를 서포트바 데이터와 결합하여 새로운 통합 메쉬 모델을 생성합니다. 하악에 대해서도 동일한 작업을 반복합니다.

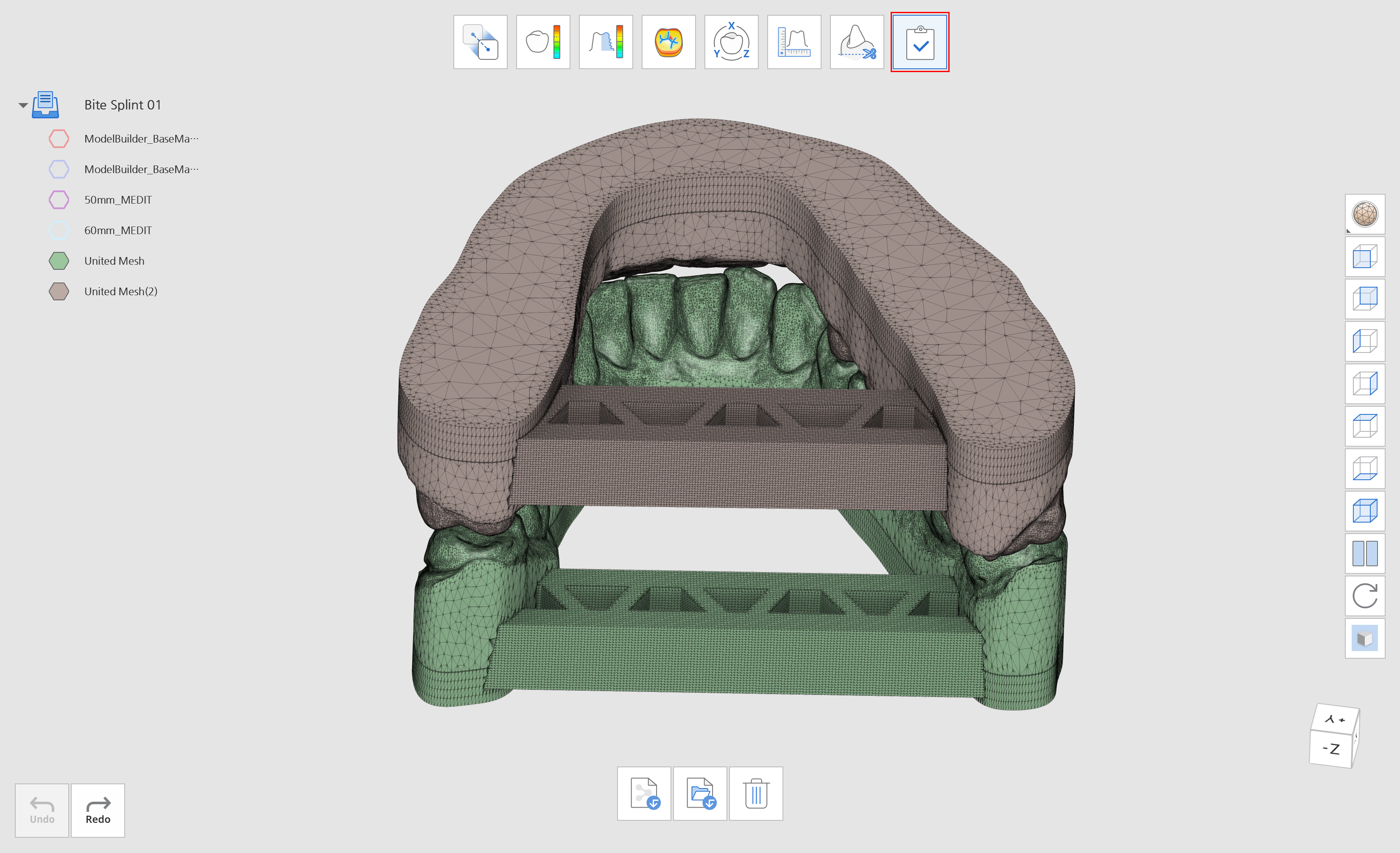

"완료"를 클릭하고 데이터를 저장합니다.


Intersection

교차된 메쉬 데이터를 추출하는 데 사용됩니다.

1. "교차" 아이콘을 클릭하여 대화창을 엽니다.

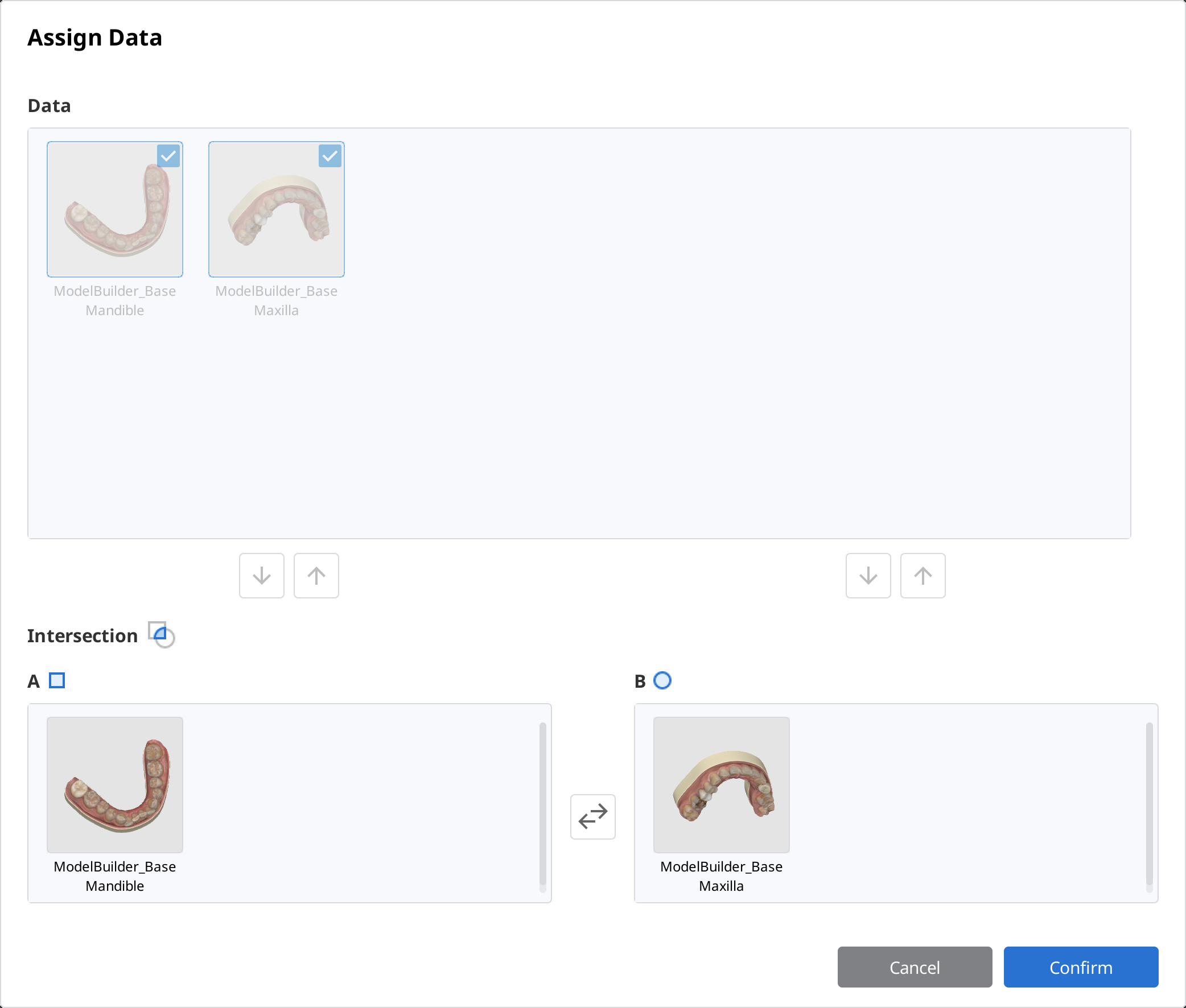

2. "데이터 할당" 대화창이 팝업됩니다. 화살표를 사용하여 데이터를 A와 B에 할당합니다. 데이터를 끌어오기(드래그 앤 드롭)하여 할당할 수도 있습니다.

잘못 할당한 경우, "Swap A and B"를 클릭하여 간단히 데이터를 교환할 수 있습니다.

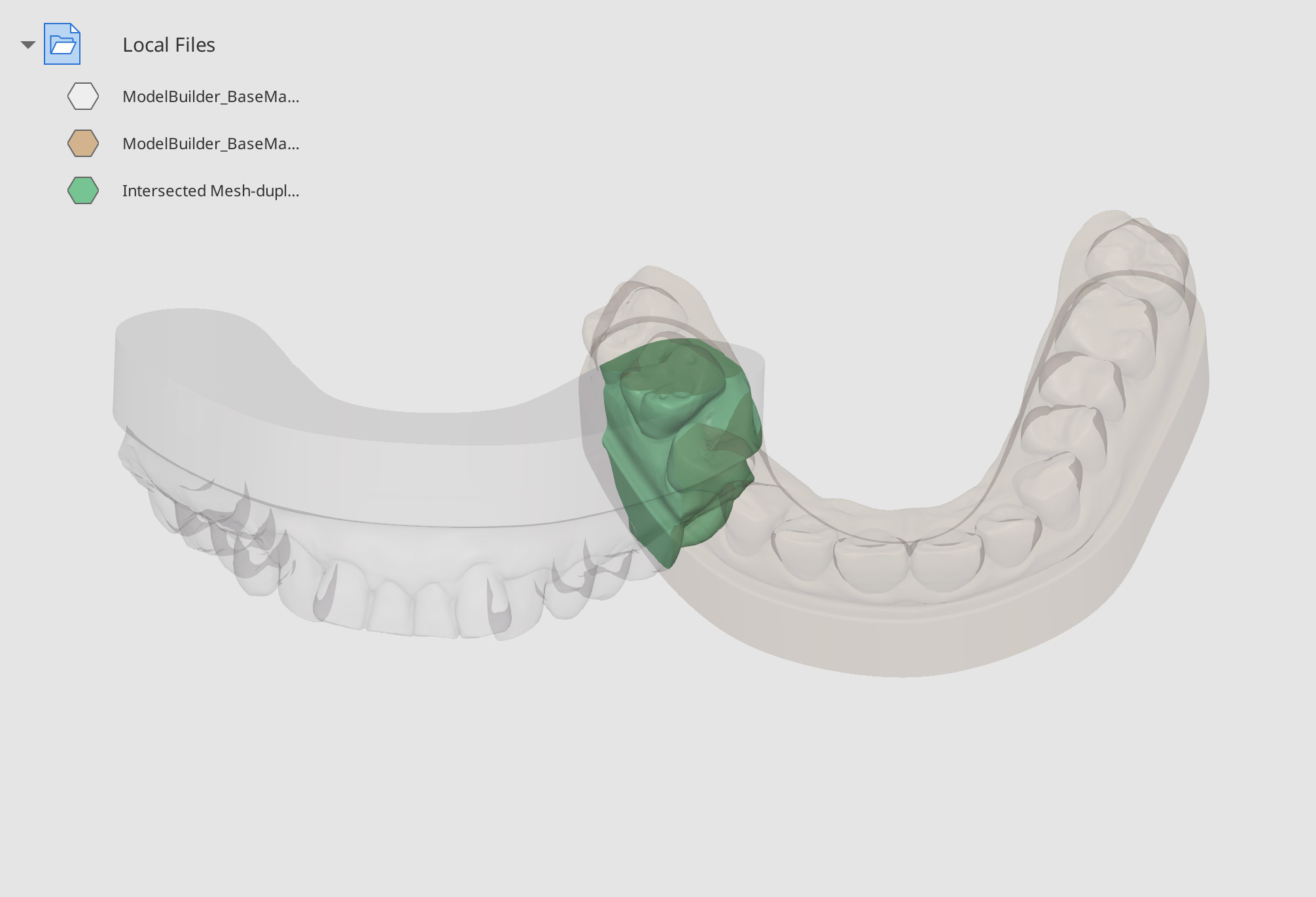

3. "확인"을 클릭하고 새 데이터 파일이 생성될 때까지 기다립니다. 교차 메쉬 데이터가 추출된 것을 확인할 수 있습니다.

Cut

A에서 B와 겹치는 메쉬를 제거합니다.

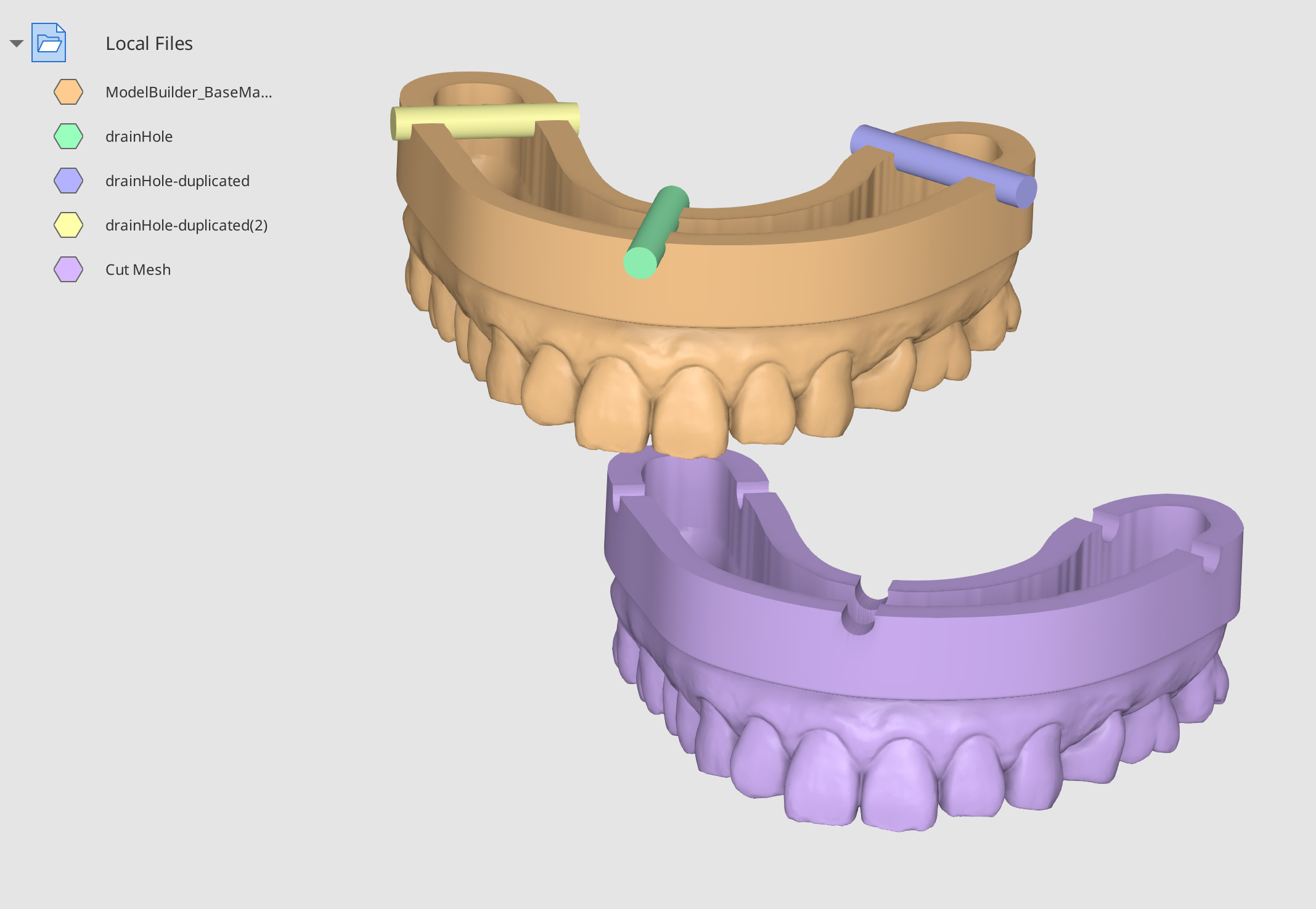

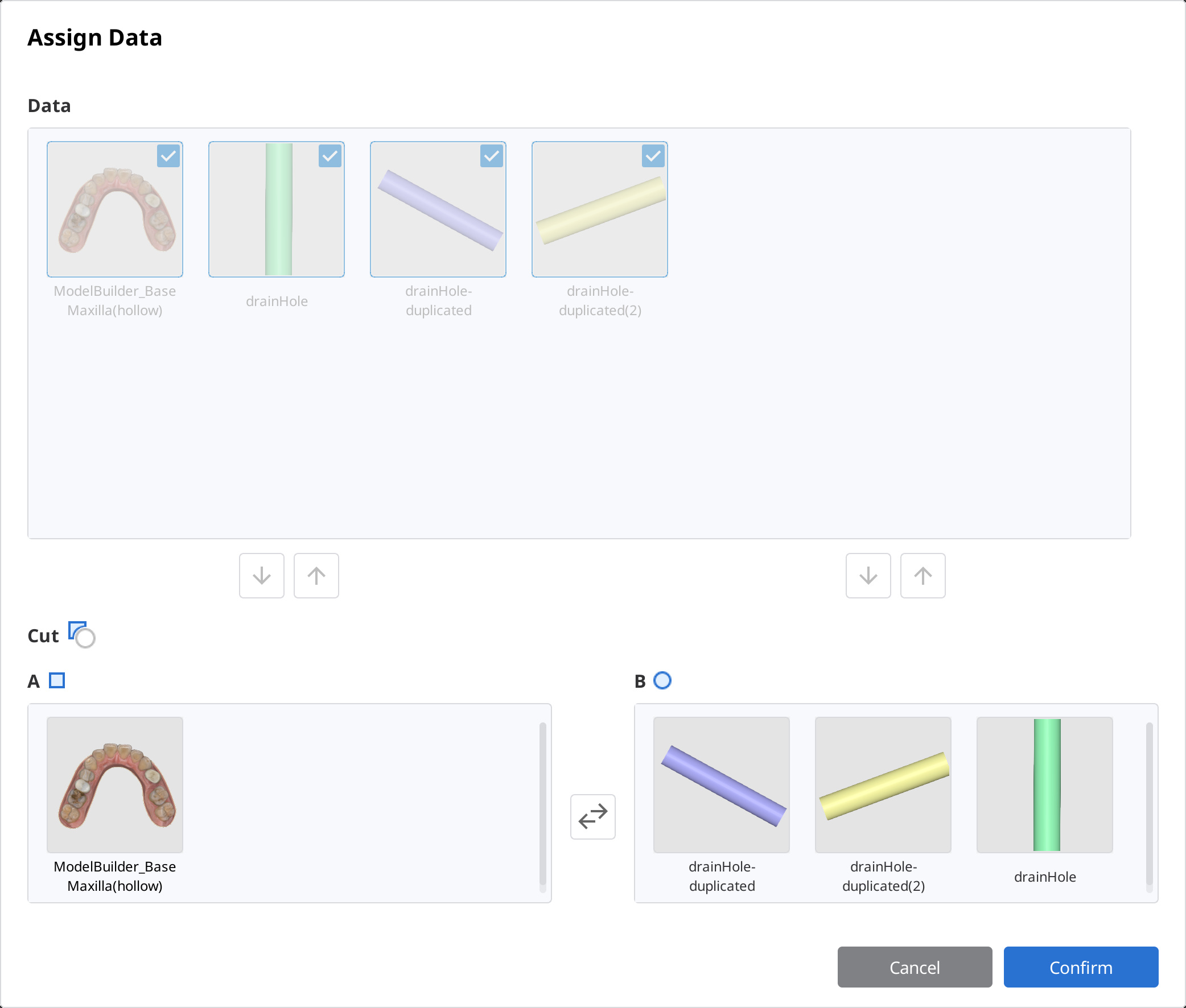

1. "잘라내기" 아이콘을 클릭하여 대화창을 엽니다.


잘못 할당한 경우, "Swap A and B"를 클릭하여 간단히 데이터를 교환할 수 있습니다.


3. "확인"을 클릭하고 새 데이터 파일이 생성될 때까지 기다립니다. A에서 B와 겹치는 메쉬가 제거되어 교합 데이터가 제거된 것을 볼 수 있습니다.

"잘라내기" 예시

"잘라내기" 기능을 사용하여 사용자 개인화 트레이에 구멍을 만들 수 있습니다. 아래 모델은 Medit Model Builder를 사용하여 설계되었습니다. Medit Link에서 이 데이터를 가져온 다음 Medit Design에서 엽니다. "로컬 파일 가져오기"를 클릭하여 PC에서 서포트바를 가져옵니다.

실린더 파일을 가져와 필요에 맞게 복제합니다.


💡 힌트 및 팁

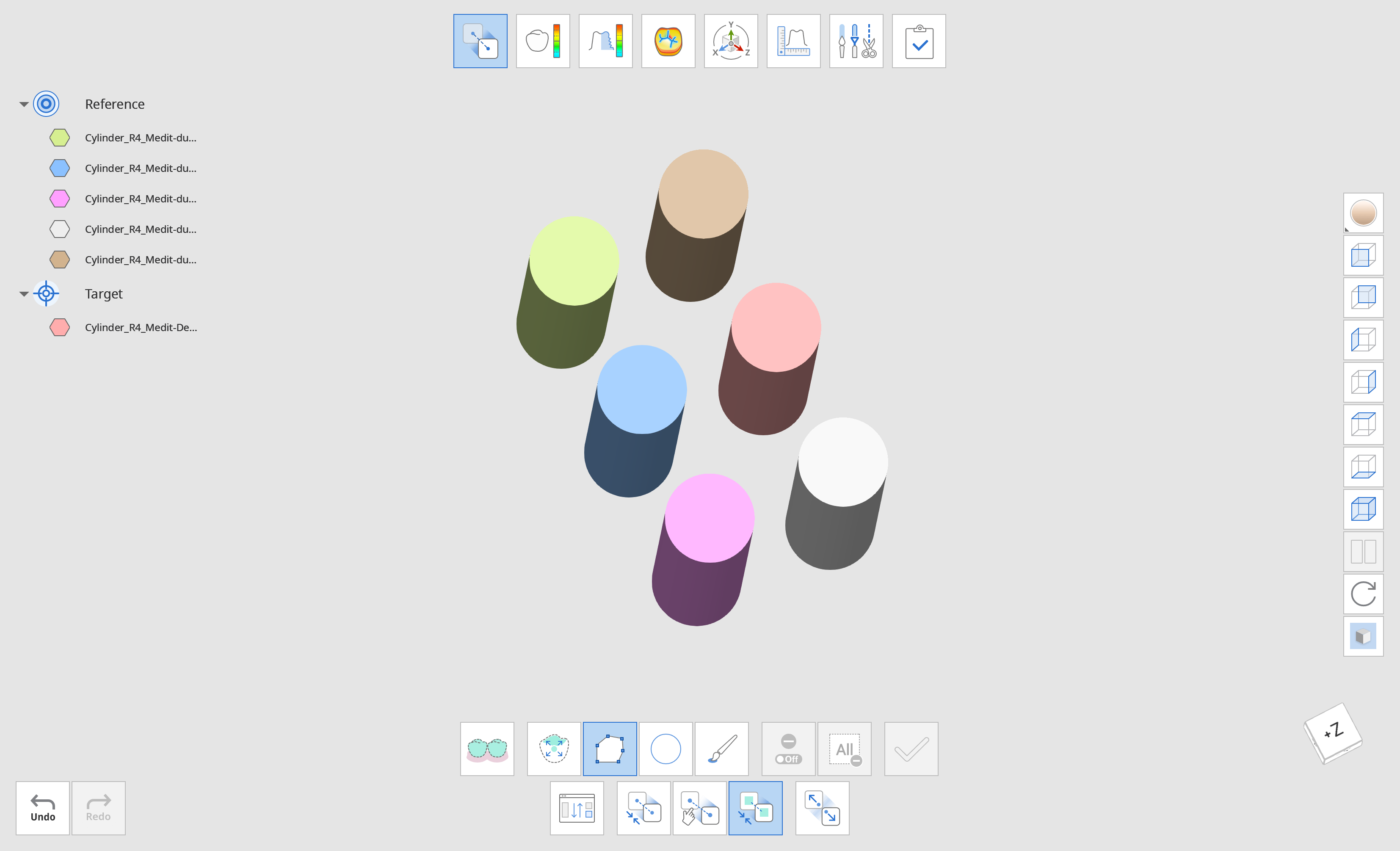

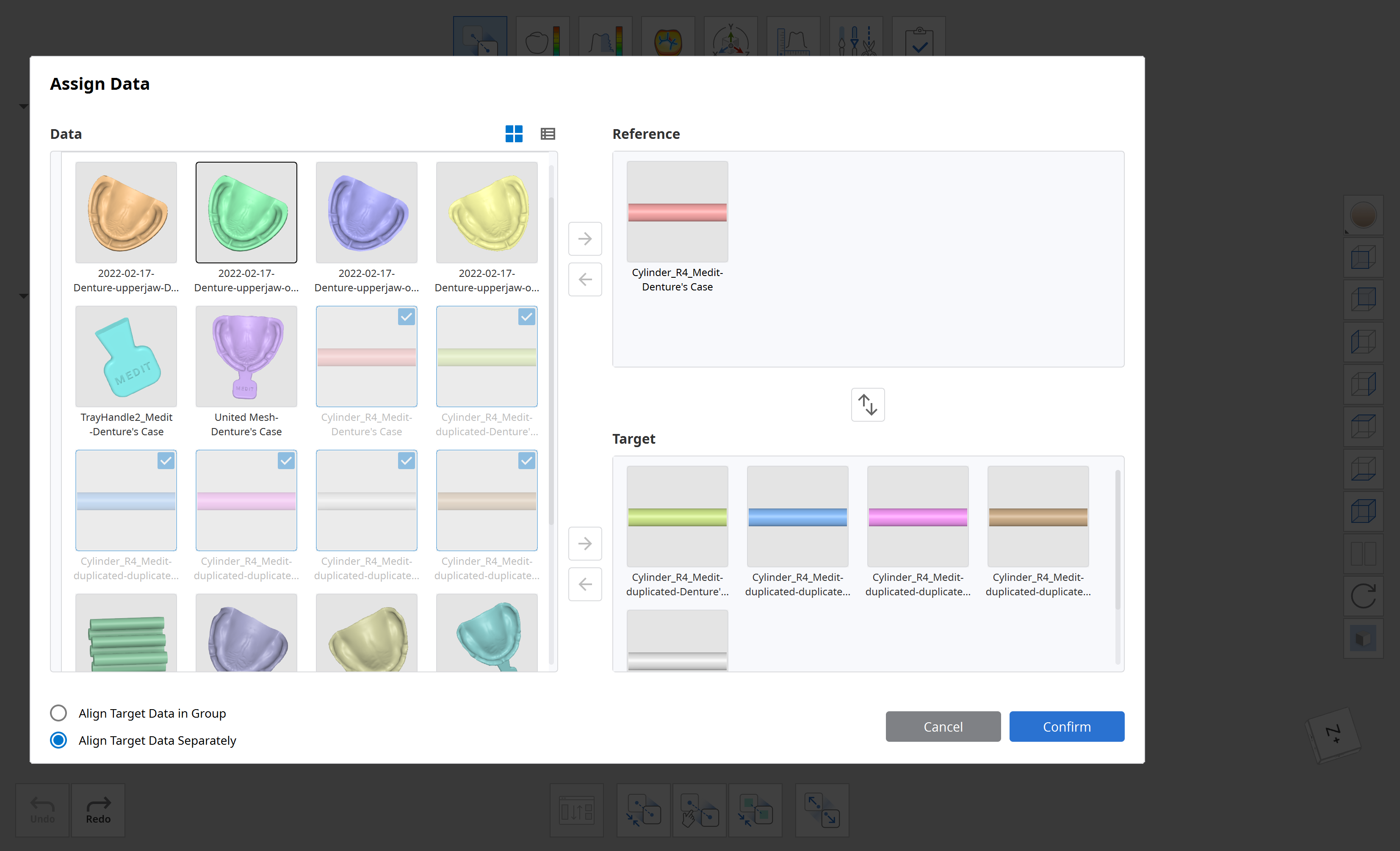

"정렬"에서 "분리" 기능을 사용하여 균일하게 배치할 수 있습니다. "정렬"에서 실린더 데이터 중 하나를 참조에 배치하고 나머지를 대상에 배치합니다. 그런 다음 "대상 데이터를 별도로 정렬" 옵션을 선택합니다. 이후 "Detach" 버튼을 클릭하면 대상 데이터가 균일하게 정렬됩니다.

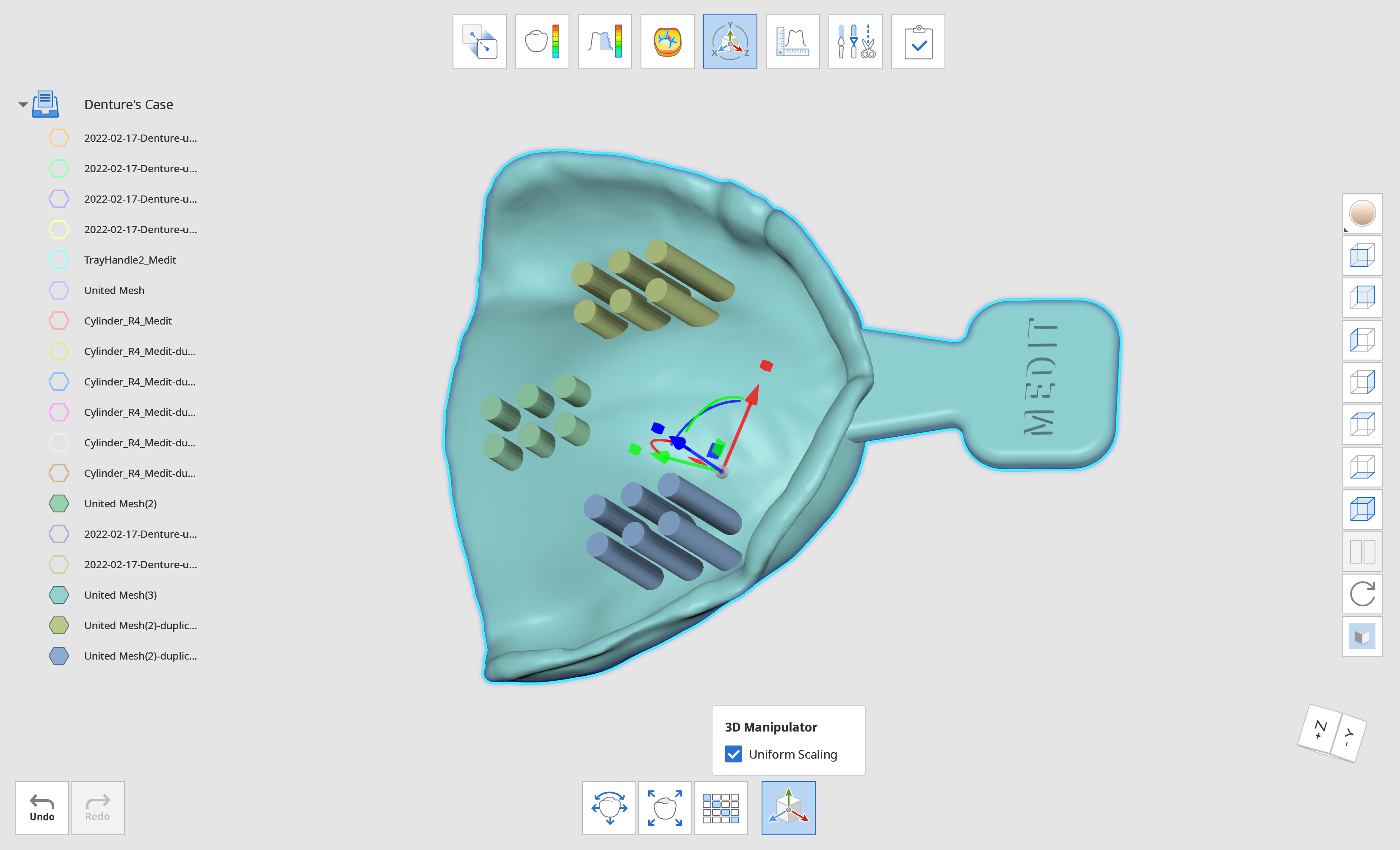

"유니온"을 사용하여 6개의 실린더를 하나의 세트로 결합합니다. 세트를 세 번 복제하여 6개의 실린더로 구성된 세 세트를 만듭니다. 실린더 세트를 다음과 같이 배치하고 "컷" 기능을 사용하여 구멍을 만듭니다. 실린더 세트를 B에 할당하여 A에서 제거할 수 있도록 합니다 (A-B).

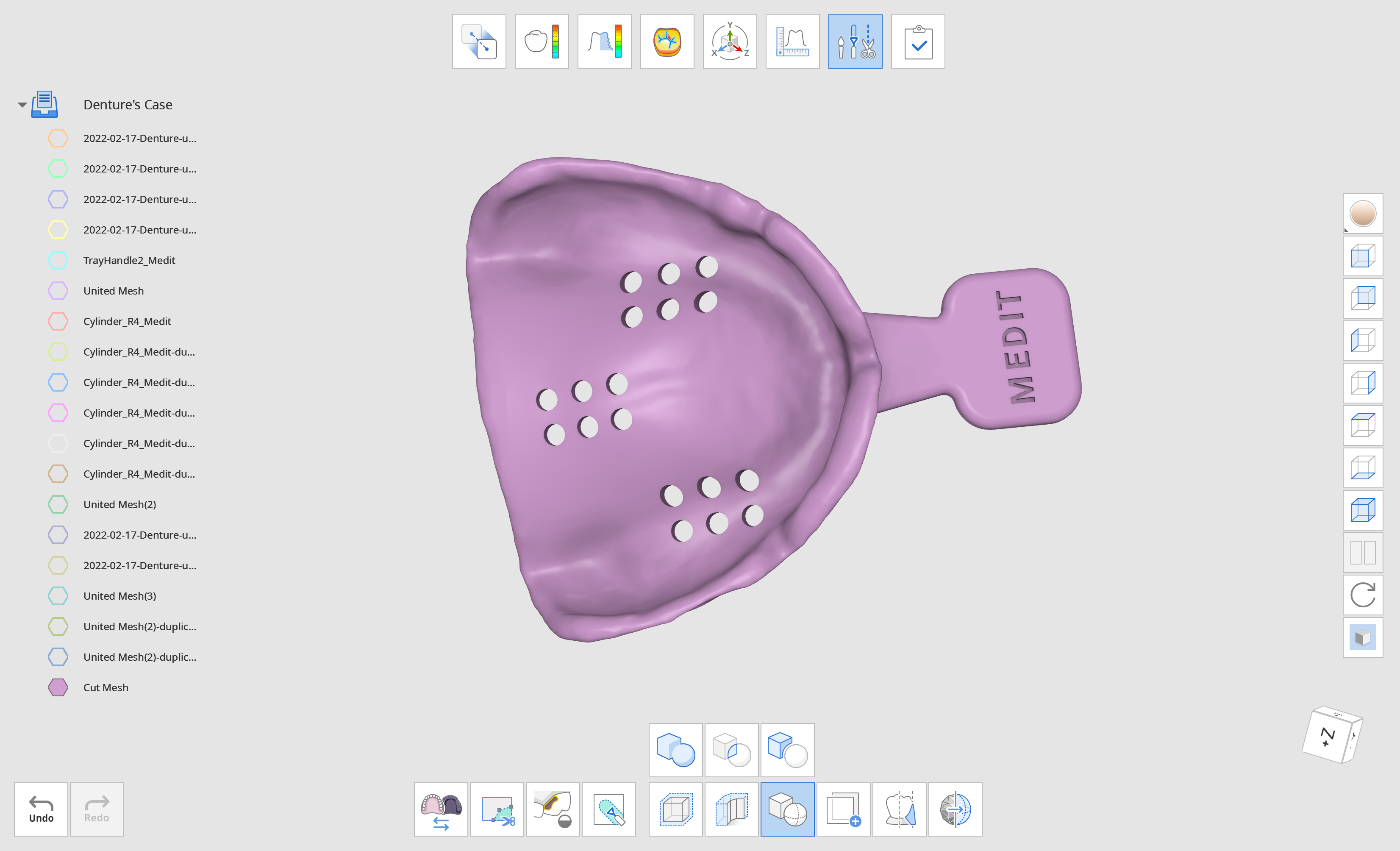

최종 결과를 보려면 "확인"을 클릭하십시오. 2.0_cut_6.png
