화면 구성 살펴보기

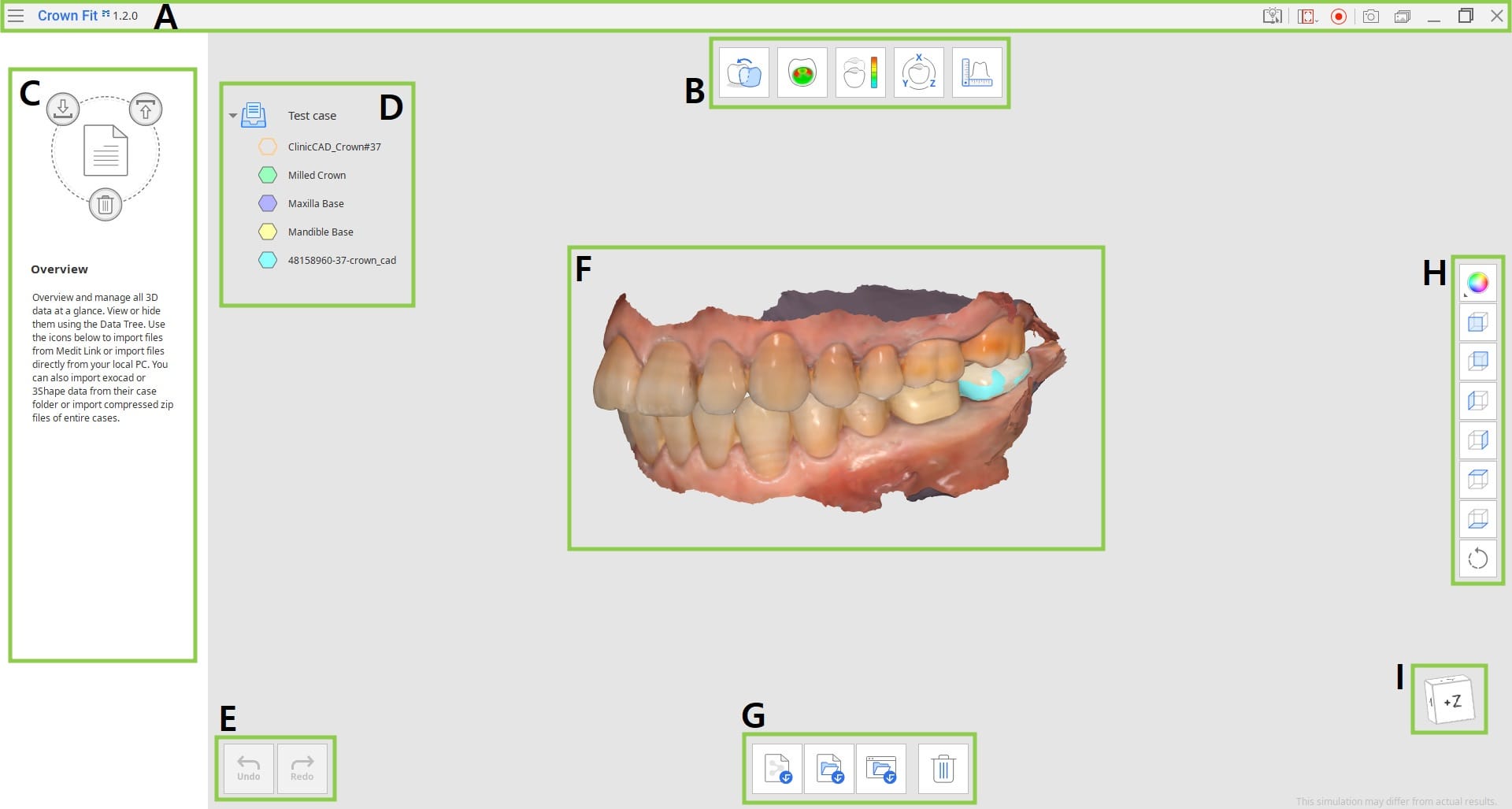

User Interface at a Glance.jpg

타이틀 바

타이틀바는 프로그램의 맨 윗부분에 있으며, 오른쪽에는 기본 컨트롤 기능들이 있고 왼쪽에는 프로그램 메뉴가 있습니다. 프로그램 이름이 표시되는 부분이기도 합니다.

	메뉴	열려 있는 프로젝트를 관리하고, 사용 가능한 지원 리소스(유저 가이드, 튜토리얼 페이지, 헬프 센터)에 액세스하고, 프로그램 상세 정보와 설정을 확인합니다.
	헬프 센터	이 프로그램에 대한 도움말이 있는 Medit 헬프 센터 페이지로 이동합니다.
	동영상 녹화 영역 선택	동영상 녹화를 위해 캡처할 영역을 지정합니다.
	동영상 녹화 시작/종료	화면의 동영상 녹화를 시작하고 중지합니다.
	화면 캡쳐	화면을 캡처합니다. 자동 선택을 사용하여 타이틀 바를 포함하거나 제외하고 앱의 화면을 캡처하거나 마우스로 클릭하고 드래그하여 원하는 영역만 캡처할 수 있습니다.
	화면 캡처 관리자	화면 캡처를 확인하거나, 내보내거나, 삭제할 수 있습니다. 완료되면 캡처한 모든 이미지가 자동으로 케이스에 저장됩니다.
	최소화	프로그램 창을 최소화합니다.
	복원	프로그램 창을 최대화하거나 복원합니다.
	종료	프로그램을 닫습니다.

데이터 트리는 화면 왼쪽에 있으며, 현재 프로젝트에서 사용하는 데이터를 그룹으로 표시합니다. 트리에서 각 데이터의 아이콘을 클릭하여 데이터 표시 여부를 제어하거나 슬라이더를 움직여 투명도를 변경할 수 있습니다.

🔎참고

데이터 그룹화는 작업 중인 단계와 해당 단계의 목표에 따라 달라집니다.

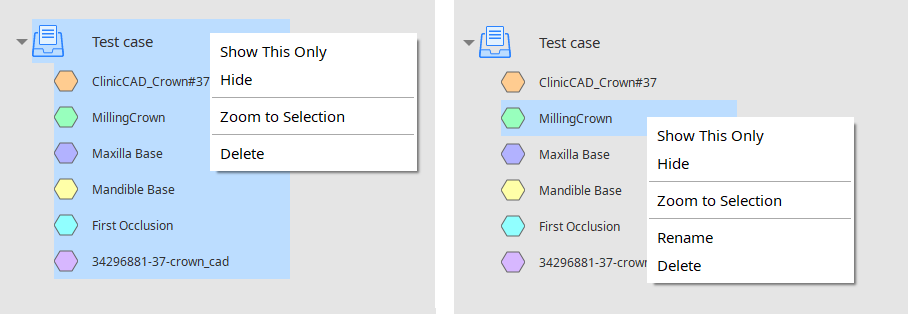

데이터 또는 데이터 그룹을 마우스로 우클릭하면 더 다양한 데이터 제어를 위한 메뉴가 표시됩니다.

Data Tree.png

이 항목만 보기	선택한 데이터만 표시하고 다른 데이터는 모두 숨깁니다.
보기 / 숨기기	선택한 데이터를 표시하거나 숨깁니다.
해당 데이터를 기준으로 확대	선택한 데이터에 맞추어 확대합니다.
이름 변경	데이터 이름을 변경합니다. Medit Link의 파일 이름은 변경되지 않습니다.
삭제	이 프로젝트의 데이터 트리에서 데이터를 삭제합니다. Medit Link의 케이스에서 파일이 삭제되지는 않습니다.

'실행 취소'와 '다시 실행'이라는 두 가지 버튼이 있습니다. 두 버튼 모두 프로그램 창의 왼쪽 하단에 있습니다.

	실행 취소	이전 작업을 실행 취소합니다.
	다시 실행	이전 작업을 되살립니다.

각 단계의 도구 상자는 해당 단계의 기본적인 목표를 완료하는 데 필요한 기능을 제공합니다. 다음은 프로그램 전체의 각 도구 상자에서 제공되는 기능에 대한 설명입니다.

오버뷰

크라운 정렬

	데이터 재할당	지대치 스캔, CAD, 보철물 스캔 데이터에 대한 할당을 변경할 수 있습니다.
	크라운 데이터 정렬	보철물 스캔 데이터와 CAD 데이터를 자동으로 정렬합니다.
	선택된 영역으로 정렬	선택한 영역에서만 보철물 스캔 데이터와 CAD 데이터의 정렬을 수행합니다.
	데이터 분리	정렬된 대상 데이터를 분리하고 기준 데이터 옆으로 이동합니다.

크라운 적합도 테스트/편차 보기

	데이터 재할당	지대치 스캔, CAD, 보철물 스캔 데이터에 대한 할당을 변경할 수 있습니다.
	컬러맵 켜기/끄기	컬러맵을 켜거나 끕니다.
	측정 결과 삭제	편차 측정 결과를 클릭하여 삭제합니다.
	단면 생성	선을 그려 단면을 생성합니다.

데이터 변환

확대/축소

데이터 크기를 조정하기 위해 X, Y 또는 Z 축의 값을 설정합니다.

측정

	단면 생성	선을 그려 단면을 생성합니다.
	수직뷰로 회전	단면의 선에 수직인 시점으로 회전합니다.
	거리 - 한 점	한 점을 찍으면 인접한 3D 데이터 또는 선과의 최소 거리를 측정합니다.
	거리 - 두 점	두 점 사이의 간격을 측정합니다.
	거리 - 세 점	점 한 개와 다른 두 점에 의해 정의된 선 사이의 거리를 측정합니다.
	길이 - 한 점	단면 선의 길이를 점 한 개로 측정합니다.
	길이 - 두 점	분할된 부분의 길이를 점 두 개로 측정합니다.
	각도 - 세 점	점 세 개로 만들어진 선 사이의 각도를 측정합니다.
	각도 - 네 점	점 네 개로 만들어진 선 사이의 각도를 측정합니다.
	면적 - 한 점	점 한 개로 단면 선의 면적을 계산합니다.
	면적 - 두 점	분할된 부분의 면적을 점 두 개로 측정합니다.
	면적 - 선택 영역	선택된 면적을 계산합니다.
	측정 결과 삭제	측정 결과 및 단면의 선을 클릭하여 삭제합니다.

사이드 툴바는 모든 워크플로 단계에서 사용할 수 있는 데이터 시각화 및 컨트롤 도구를 제공합니다.

	모델 보기 방법	다양한 데이터 표시 옵션을 변경합니다. (색상 데이터/색상과 엣지 데이터/단색 데이터/단색과 엣지 데이터/와이어프레임 데이터)
	+Z 뷰	뷰를 데이터 +Z으로 변경합니다.
	-Z 뷰	뷰를 데이터 -Z으로 변경합니다.
	-X 뷰	뷰를 데이터 -X으로 변경합니다.
	+X 뷰	뷰를 데이터의 +X으로 변경합니다.
	+Y 뷰	뷰를 데이터 +Y으로 변경합니다.
	-Y 뷰	뷰를 데이터 -Y으로 변경합니다.
	회전	데이터를 마우스로 드래그하여 회전시킵니다.
