데이터 변환 모드

변환 모드

변환 모드에서 제공하는 다양한 변환 도구를 활용하여 3D 데이터를 쉽게 회전, 변환, 확대 및 축소할 수 있습니다.

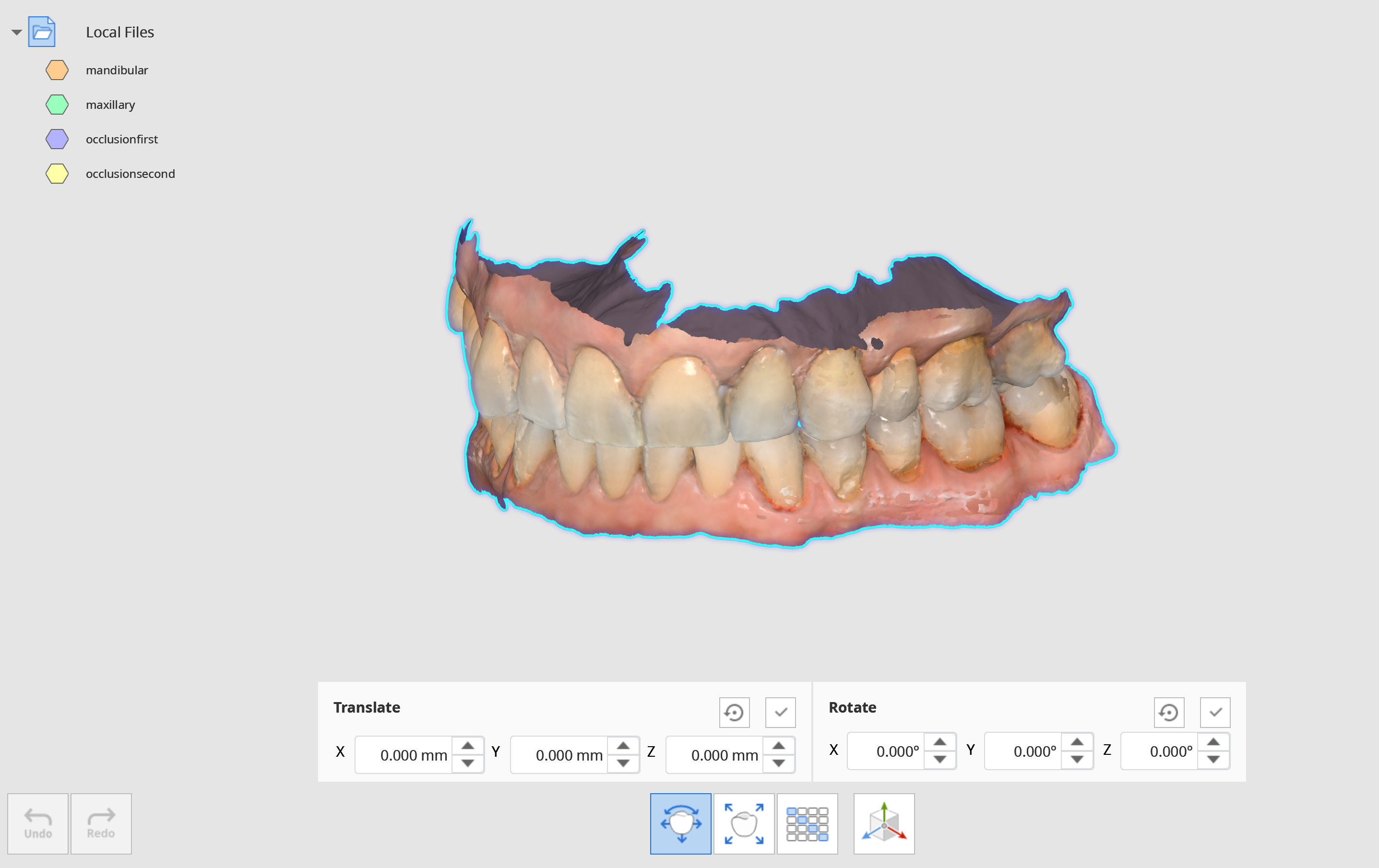

 이동 및 회전

• 축의 거리 또는 각도 값을 입력하여 데이터를 변환하거나 회전합니다. 키보드나 마우스 휠의 위/아래 키를 사용하여 값을 변경합니다.
• "적용"을 클릭하여 프로그램의 모든 모드에 변경 사항을 적용합니다.

💡 이 기능을 활용하여 데이터 축의 방향을 변경할 수 있습니다. 예를 들어 3Shape CAD 파일에서와 같이 교합면이 +Y 축에 있는 경우 exocad 방향과 일치하도록 +Z 축으로 변경합니다. 작업 중인 데이터를 내보내려면 데이터 트리에서 마우스 오른쪽 버튼을 클릭합니다.

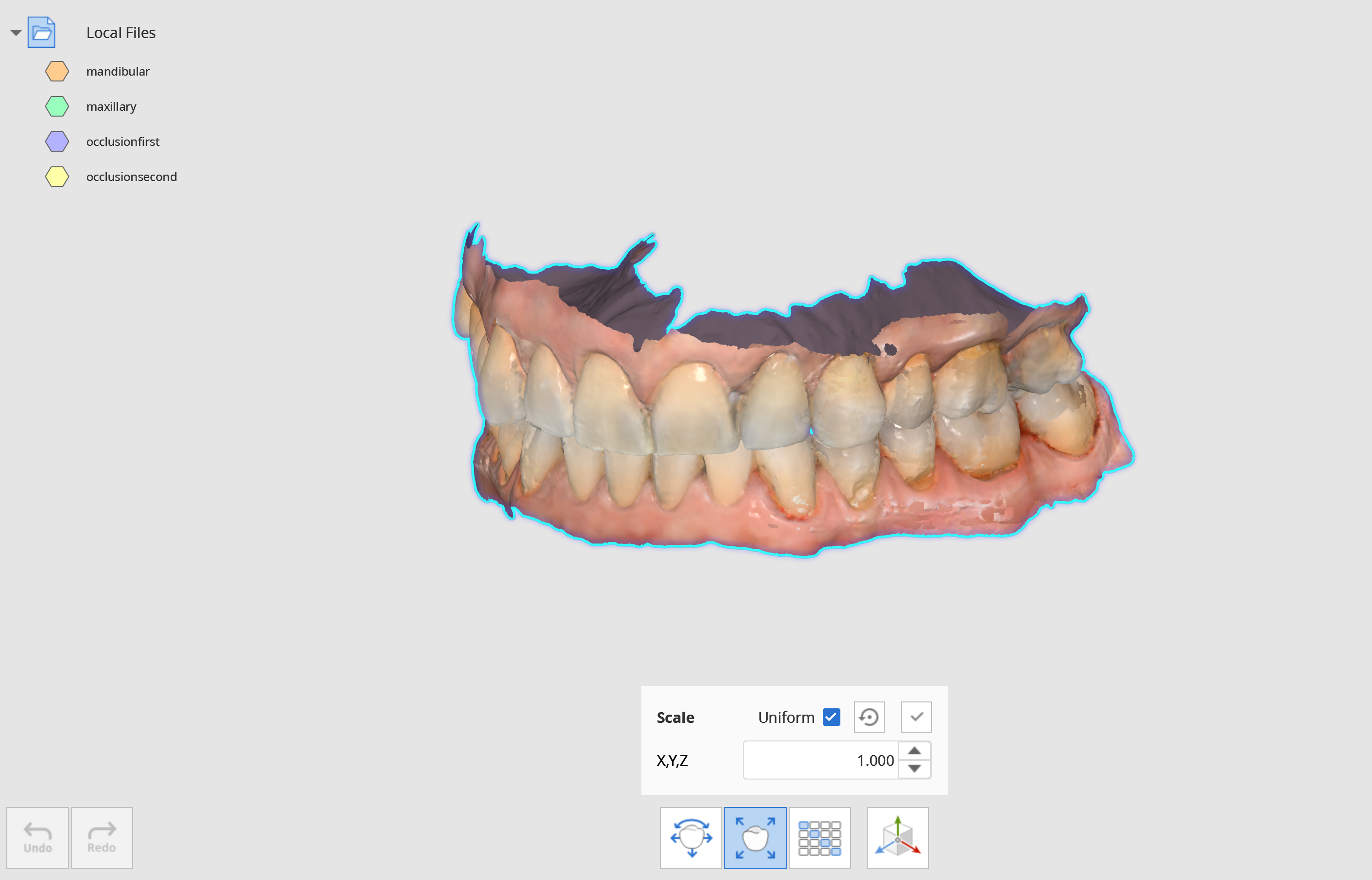

 확대/축소

• 축에 대한 값을 입력하여 데이터를 확대/축소합니다.
• 동일한 값을 사용하여 모든 축에 걸쳐 데이터를 동시에 확대하려면 "균일"을 선택합니다.
• "적용"을 클릭하여 프로그램의 모든 모드에 변경 사항을 적용합니다.

💡 확대된 크라운/브리지 데이터를 소결하기 전에 1:1 비율로 축소하고 원본 데이터와 비교하여 수축이 일정한지 확인합니다.

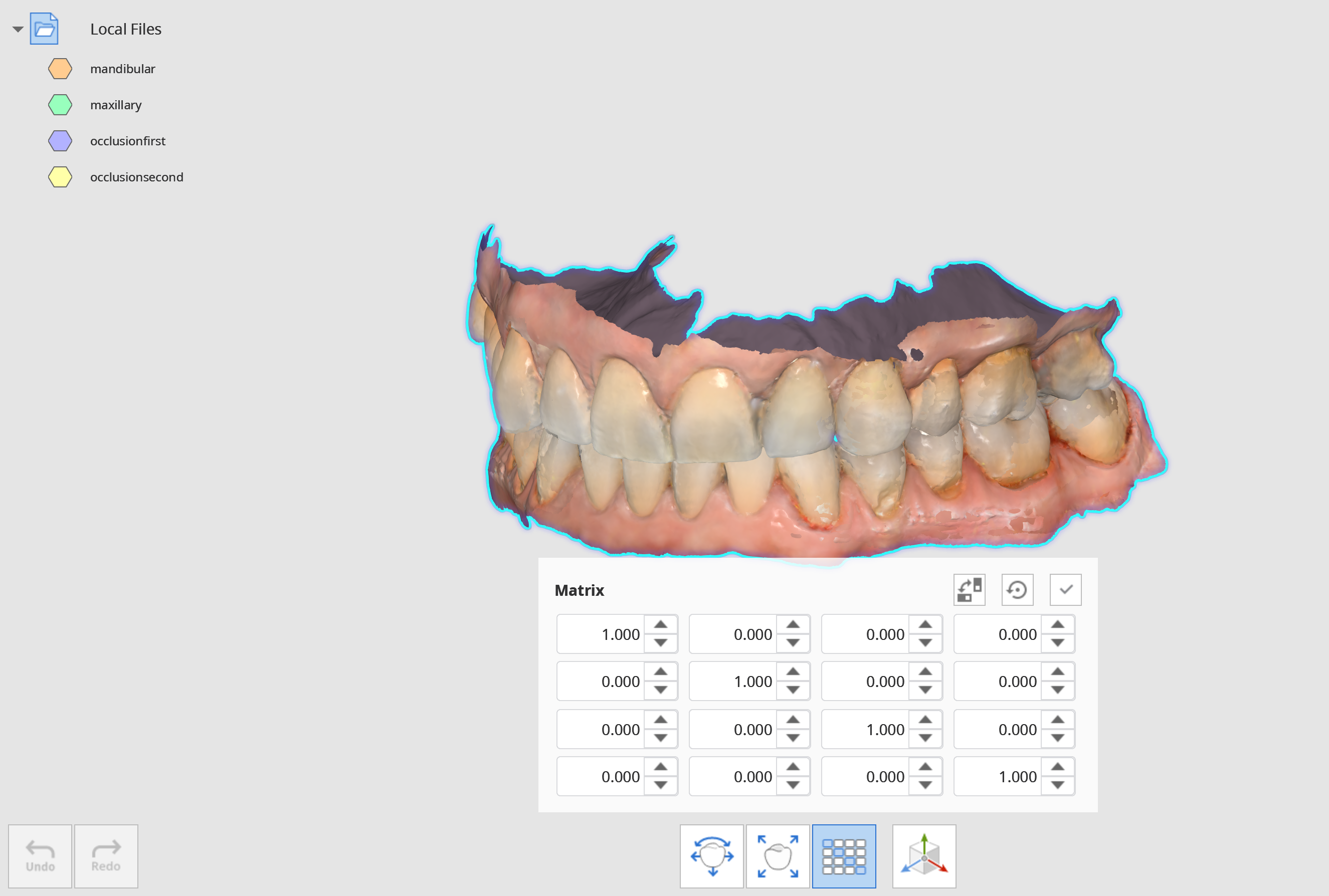

 변환 매트릭스

• 변환 행렬은 각 요소의 값을 설정하여 데이터를 변환합니다. "적용"을 클릭하여 프로그램의 모든 모드에서 데이터에 변경 사항을 적용합니다.

💡 CAD 임플란트 라이브러리와 스캔 데이터가 제대로 정렬되었는지 확인하고 싶을 때 사용합니다. 정렬 위치로 이동할 행렬의 값을 입력하고 데이터를 검사합니다.

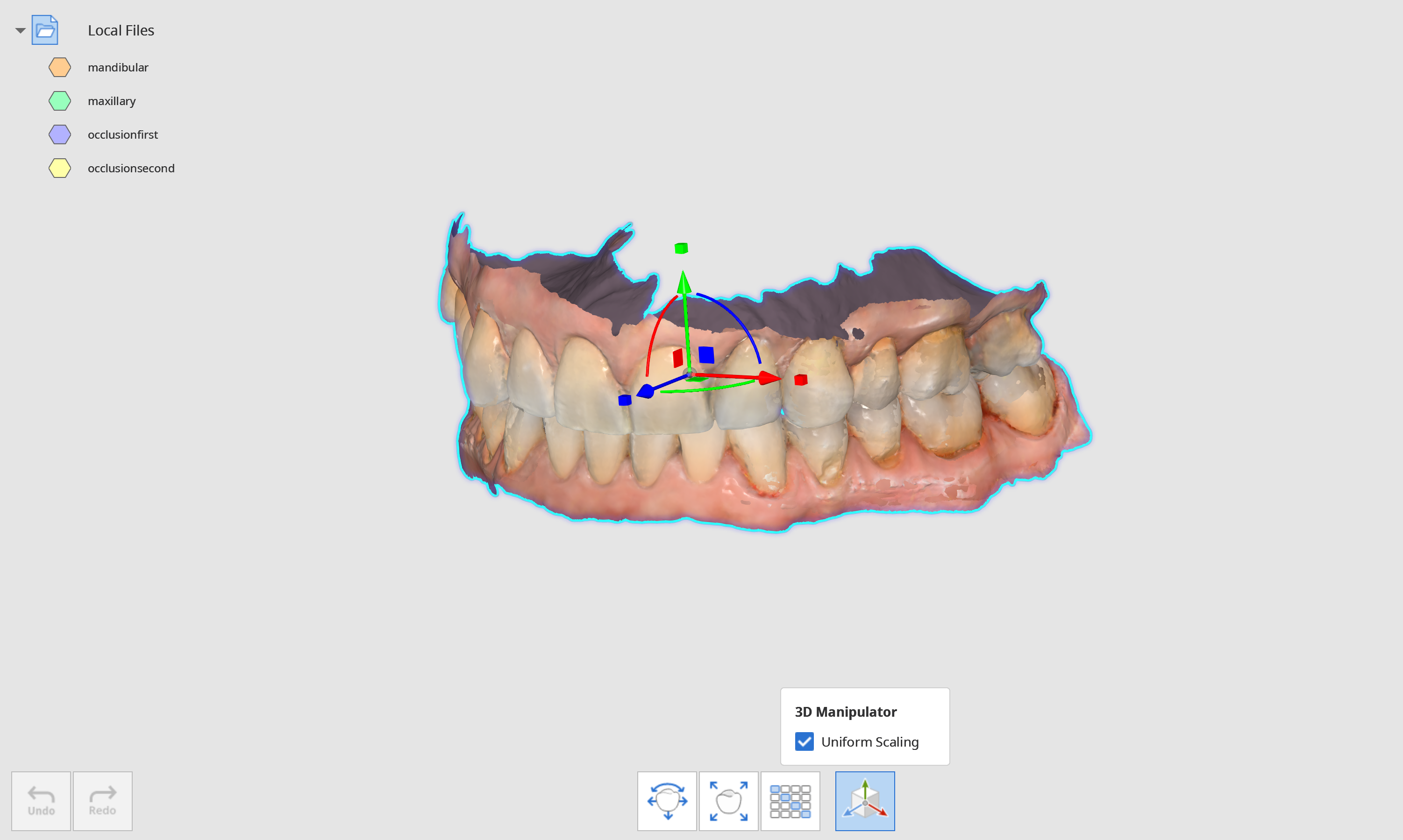

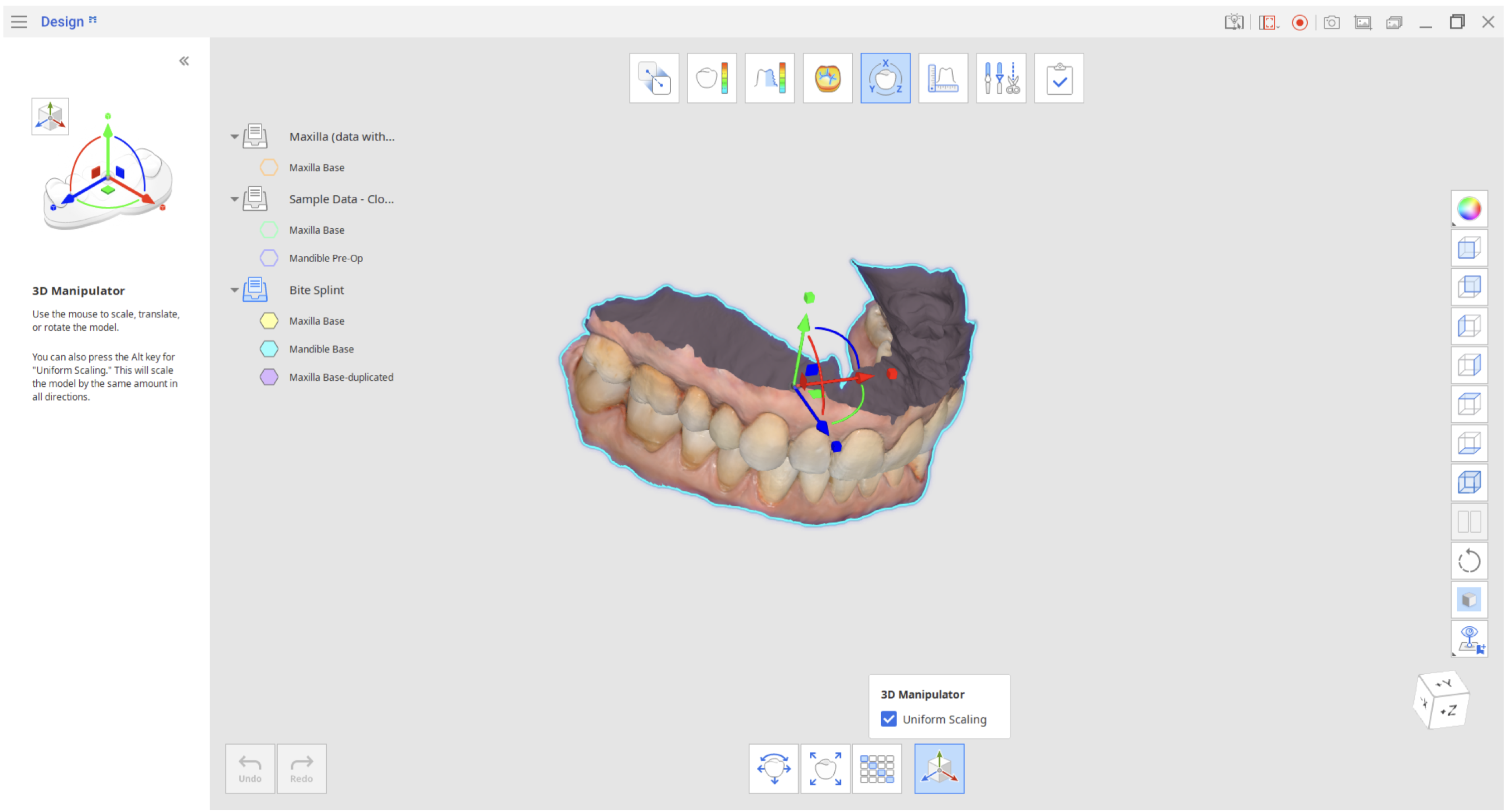

 3D 조작기

3D 조작기를 사용하여 모델을 축척, 변환 또는 회전합니다. 모든 방향에서 동일한 값으로 모델의 크기를 조정하려면 "균일한 크기 조정"을 선택하십시오.
