측정 모드

측정 모드

• 3D 데이터에서 거리, 각도, 길이, 면적을 측정하는 데 사용됩니다.

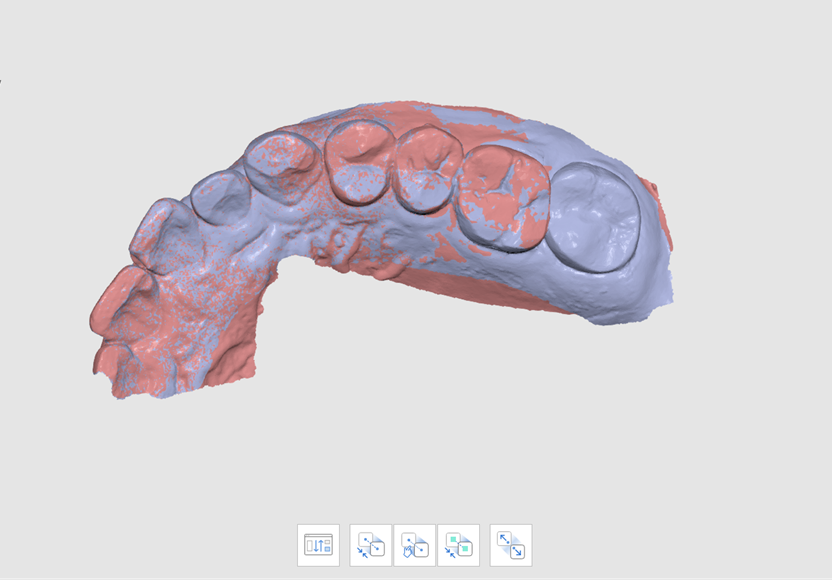

• 데이터가 정렬 또는 분리된 상태에서 데이터를 측정할 수 있습니다.
• "데이터 분리" 기능을 사용하여 데이터를 서로 분리합니다.

정렬된 데이터

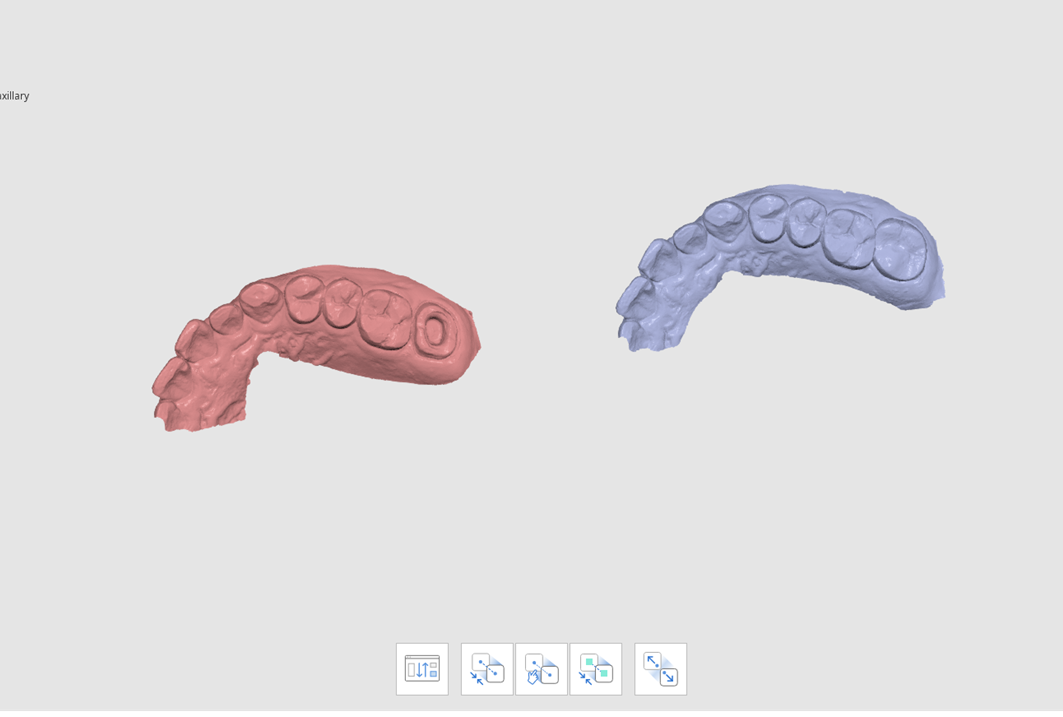

분리된 데이터



❏ 기능 상자

• 단면 생성: 선을 그려 단면을 생성합니다.
• 수직뷰로 회전: 단면의 선에 수직이 되도록 시점을 이동합니다.
• 거리 - 한 점: 한 점과 인접한 3D 데이터 또는 선과의 최소거리를 측정합니다.
• 거리 - 두 점: 두 점 간의 거리를 측정합니다.
• 거리 - 세 점: 두 번째와 세 번째 점을 이은 선과 첫 번째 점과의 거리를 측정합니다.
• 각도 - 세 점: 세 개의 점으로 구성된 두 선 사이의 각도를 측정합니다.
• 각도 - 네 점: 네 개의 점으로 구성된 두 선 사이의 각도를 측정합니다.
• 길이 - 한 점: 점을 찍은 단면의 선의 길이를 측정합니다.
• 길이 - 두 점: 두 점이 위치한 단면 선상의 거리를 측정합니다.
• 면적 - 한 점: 한 점이 위치한 단면 선의 면적을 측정합니다.
• 면적 - 두 점: 두 점이 생성하는 직선으로 나누어진 단면 선이 면적을 측정합니다.
• 면적 - 선택 영역: 브러시로 선택한 영역의 면적을 측정합니다.
• 측정 결과 삭제: 측정 결과 및 단면의 선을 클릭하여 삭제합니다.



❏ 측정 모드 사용법

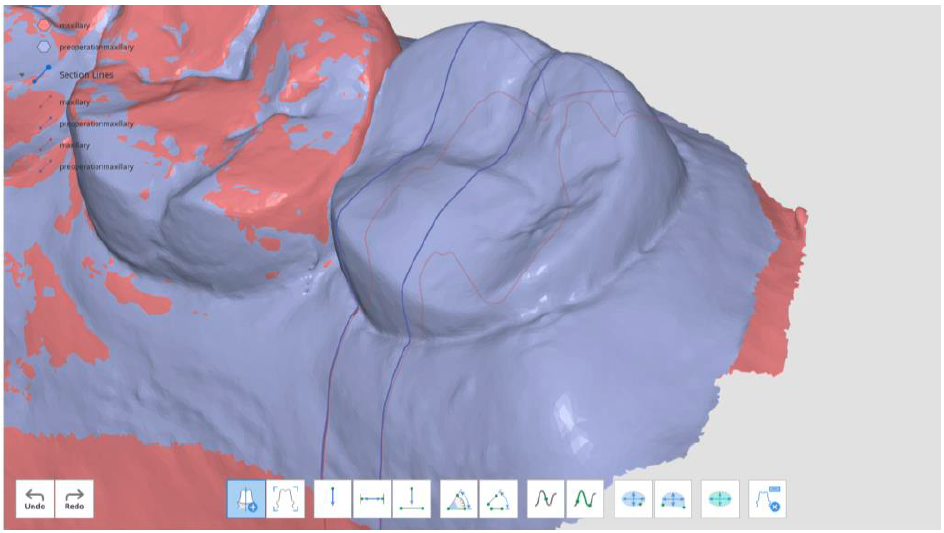

• 단면을 보고자 하는 위치에서 선을 그린 후, [단면 생성] 버튼을 누릅니다. (복수의 단면을 추가 생성할 수 있습니다.)
• 단면 선의 속성은 데이터 트리에서 조절할 수 있습니다.

• 하단에 있는 기능 도구를 사용하여 데이터 또는 단면 선의 거리, 각도, 길이 및 면적을 측정할 수 있습니다.

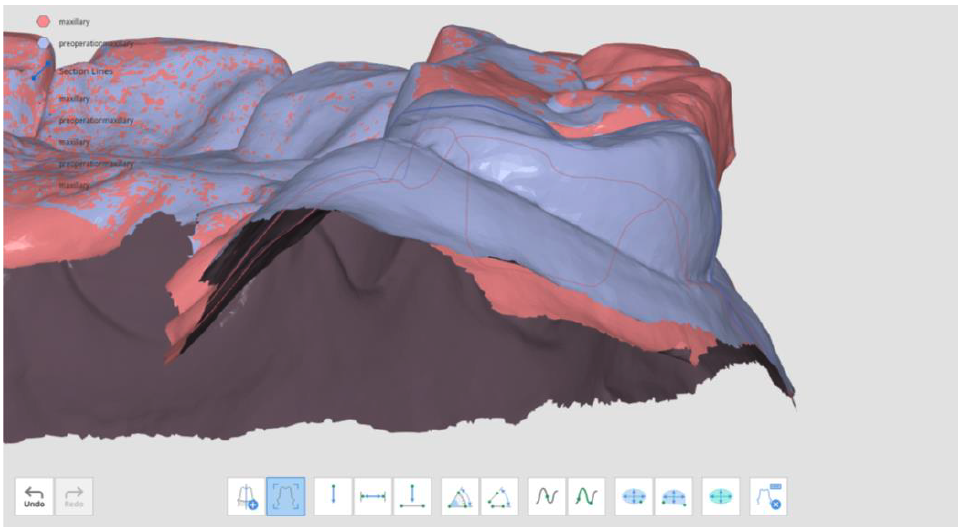

• [수직뷰로 회전] 버튼을 클릭한 후, 수직으로 보고자 하는 단면의 선을 클릭하면 단면을 분석하여 카메라 시점을 수직뷰로 변경합니다.

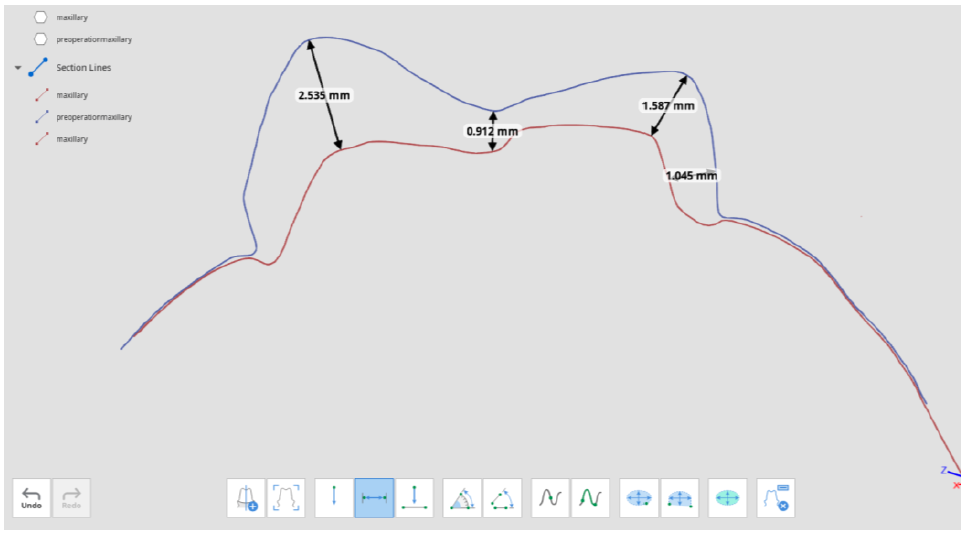

❏ 거리 측정

• 1개, 2개, 또는 3개의 점을 생성하여 그 거리를 측정합니다.

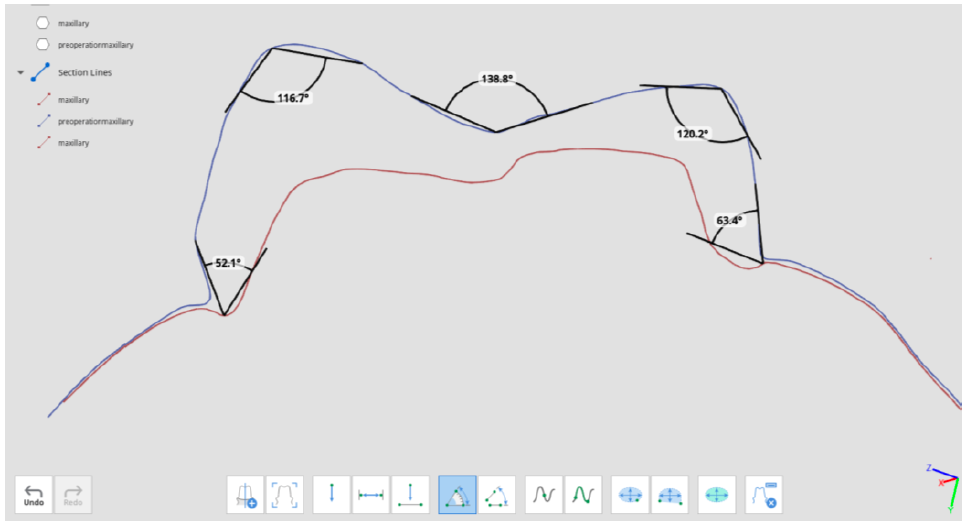

❏ 각도 측정

• 3점 또는 4점으로 생성된 각도를 측정합니다.

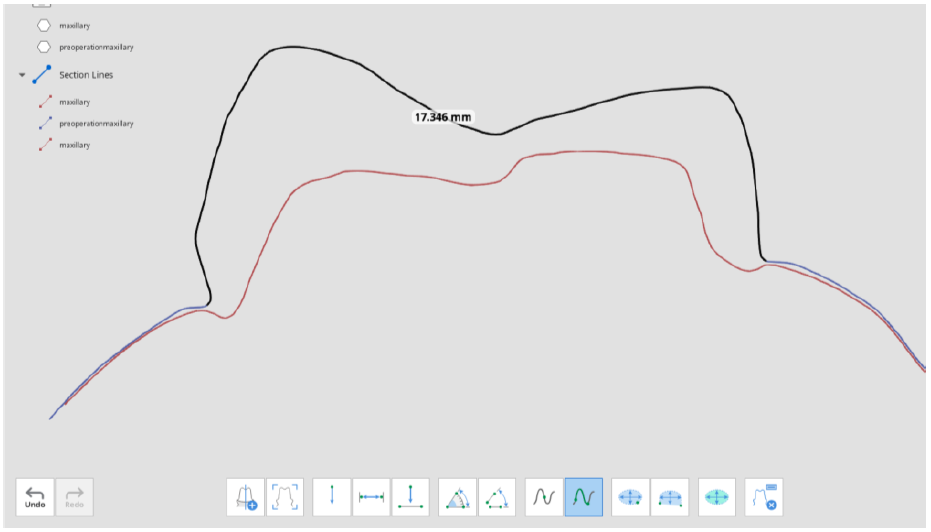

❏ 길이 측정

• 한 점 또는 두 점을 사용하여 길이를 측정할 수 있습니다.

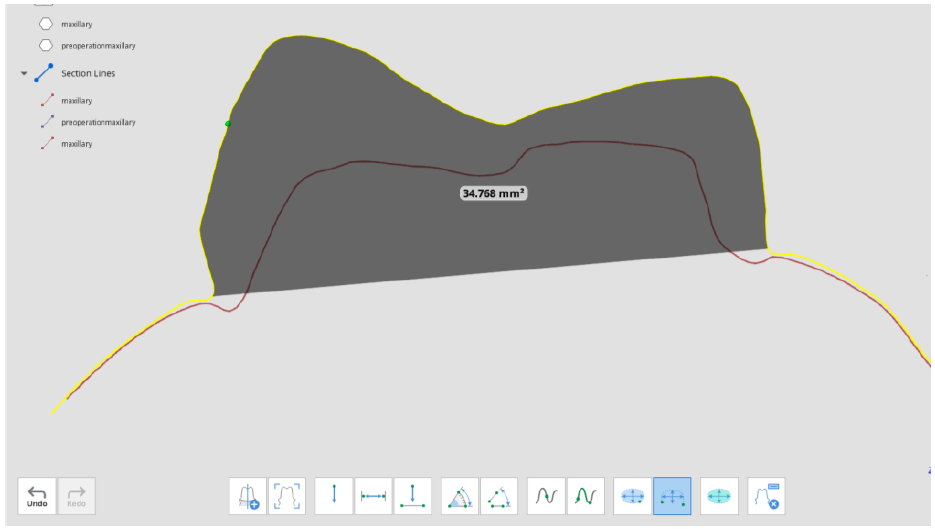

❏ 단면적 측정

• 한 점 또는 두 점을 사용하여 단면적을 측정할 수 있습니다.



💡 단면 생성 없이 거리와 길이를 측정할 수 있습니다.

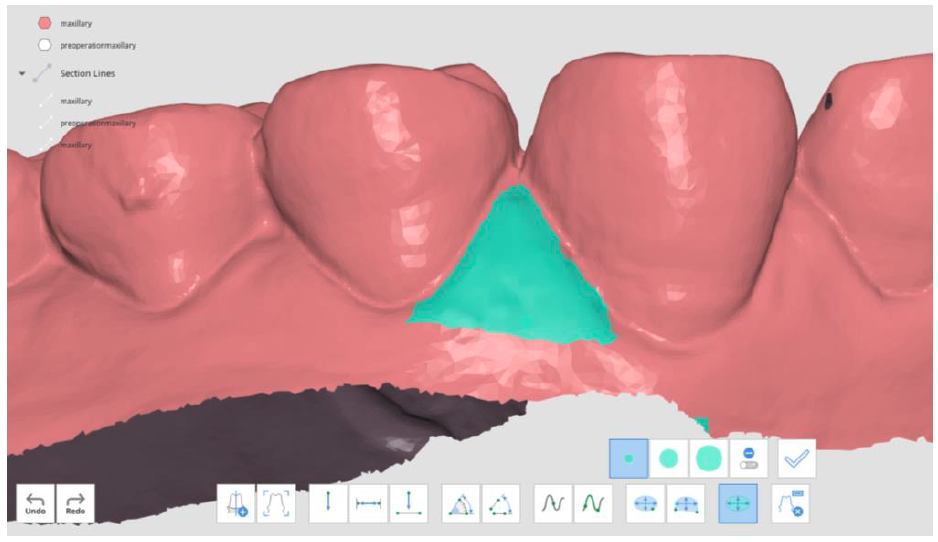

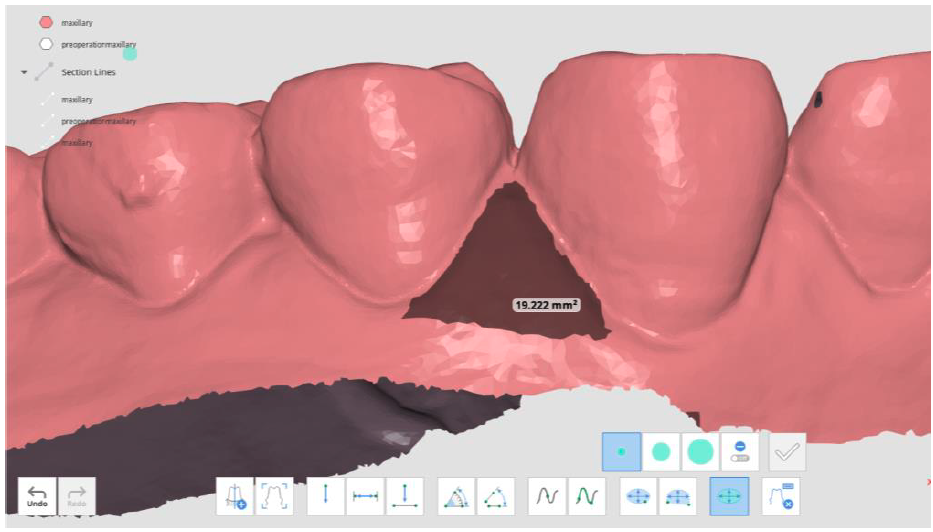

❏ 면적 측정

• [면적 - 선택영역] 기능을 사용하면 원하는 데이터 부분을 선택하여 영역을 측정할 수 있습니다.
• 면적을 계산할 3D 데이터 영역을 선택합니다.

• [확인] 버튼을 클릭하여 선택한 영역의 면적을 측정합니다.

💡 측정 결과를 제거하려면 [측정 결과 삭제] 버튼을 클릭하고 삭제하려는 결과를 선택합니다. 또는 모든 측정 결과에서 마우스 드래그로 선택하여 삭제할 수 있습니다.
