사용자 화면

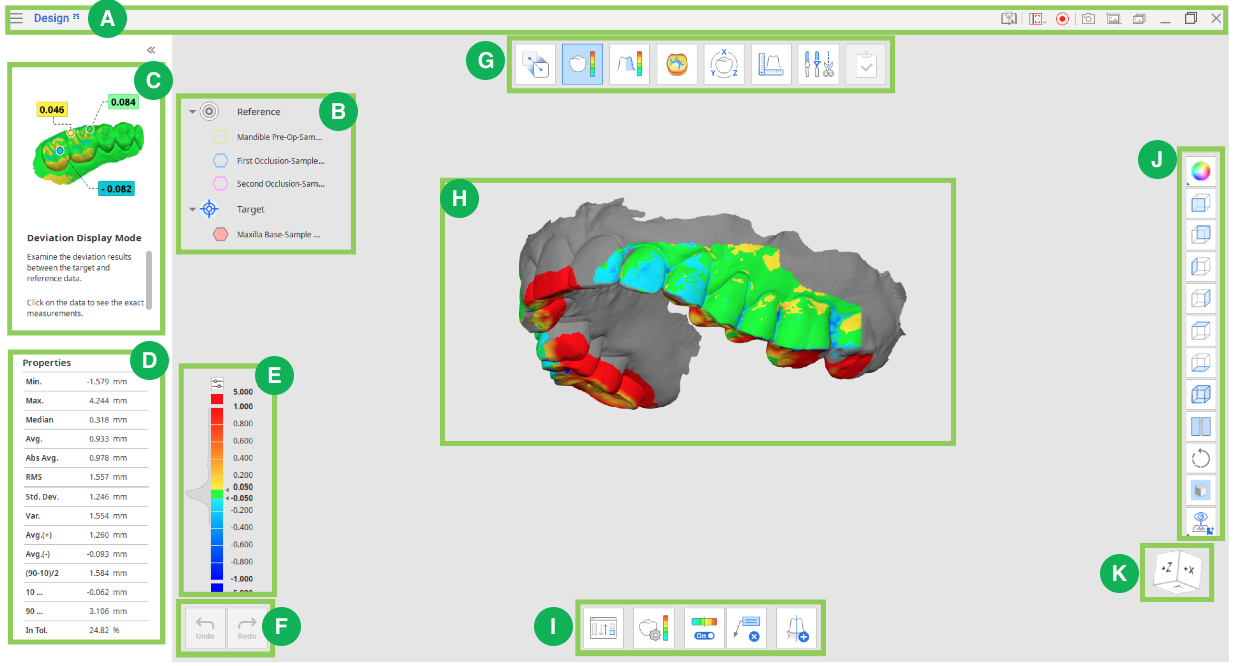

❏ 사용자 화면 개요

A.타이틀바

제목 표시줄은 다음 옵션으로 구성됩니다.

• 메뉴: 메뉴에는 프로젝트 옵션을 관리하는 도구가 포함되어 있으며 응용 프로그램의 세부 정보가 표시됩니다.
• 도움말 센터: 메디트 도움말 센터 페이지로 이동하기 위해 사용됩니다.
• 동영상 캡처 영역 선택: 동영상 캡처를 위해 녹화할 영역을 선택합니다.
• 비디오 녹화 시작: 비디오 캡처를 시작합니다.
• 스크린샷: 화면을 캡처합니다. 자동 또는 수동으로 영역을 선택할 수 있습니다. 자동 선택 영역은 프로그램 영역과 메인 3D 영역으로 구성됩니다.
• 스크린샷 설정: 스크린샷을 찍기 위한 설정을 구성합니다. 투명 또는 흰색 배경을 설정하고 모든 아이콘을 숨기도록 선택합니다.
• 스크린샷 관리자: 화면 캡처 이미지를 관리하는 데 사용됩니다.
• 최소화: 애플리케이션 창을 최소화합니다.
• 최대화 또는 복원: 애플리케이션을 최대화하거나 복원합니다.
• 종료: 응용 프로그램을 닫습니다.

B. 데이터 트리

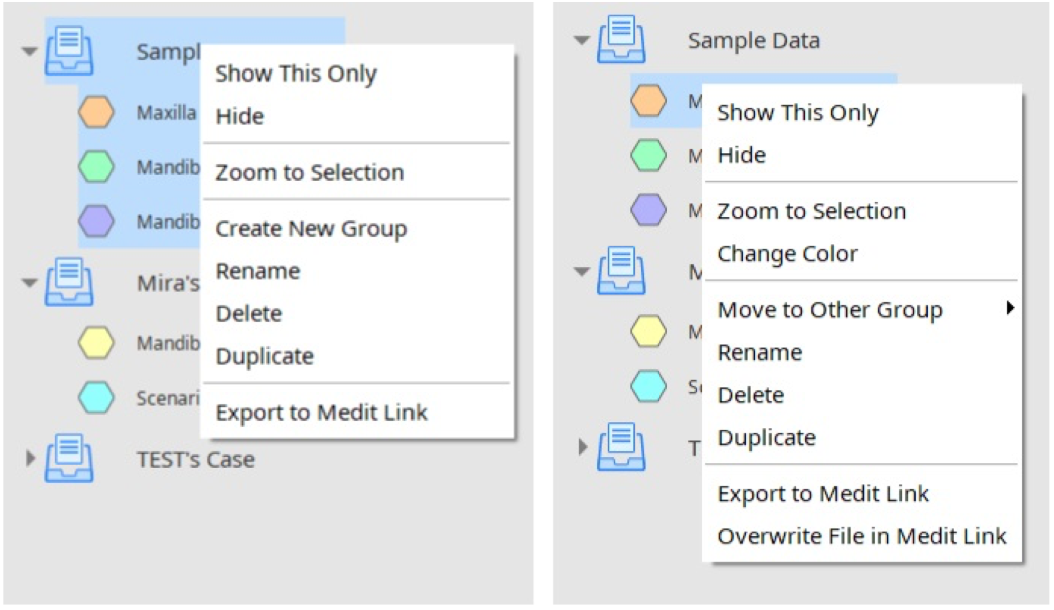

데이터 또는 특정 데이터의 각 그룹에 대한 옵션을 보려면 마우스 오른쪽 버튼을 클릭합니다.

• 이것만 표시: 선택한 데이터만 표시합니다.
• 표시/숨기기: 선택한 데이터를 숨기거나 표시합니다.
• 선택 영역 확대: 선택한 데이터를 확대/축소합니다.
• 이름 바꾸기: 데이터 또는 그룹의 이름을 바꿉니다.
• 삭제: Medit Design에서 데이터를 삭제합니다.
• Medit Link로 내보내기: 선택한 데이터를 Medit Link 케이스에 첨부 파일로 내보냅니다.
• Medit Link의 파일 덮어쓰기: Medit Link의 파일을 덮어쓰고 이전 버전을 대체합니다.
• 복제: 파일을 복제합니다.
• 새 그룹 생성: 새 데이터 그룹을 추가합니다.
• 색상 변경: 선택한 데이터의 색상을 변경합니다.
• 다른 그룹으로 이동: 선택한 데이터를 목록에서 다른 그룹으로 이동합니다.

💡데이터 트리에서 여러 데이터를 선택하여 한꺼번에 삭제하거나 복사할 수 있습니다.

💡모든 컨텍스트 메뉴 명령은 개요 모드에서만 제공됩니다.

C. 안내 메시지

D. 데이터 속성

E. 컬러 바

F. 실행 취소/다시 실행

• : 이전 작업을 취소합니다.
• : 이전 동작을 반복합니다.

G. 모드

Medit Design의 모드는 특정 순서를 따르지 않습니다. 얼라인하지 않은 3D 데이터를 작업할 수 있습니다.

• 개요 모드: 데이터 가져오기, 검사 및 삭제.

💡작업 중인 다른 모드의 아이콘을 클릭하여 종료하면 개요 모드로 돌아갈 수 있습니다.

• 정렬: 대상 및 참조 데이터를 정렬합니다.
• 편차 표시 모드: 3D 데이터에서 편차 결과를 확인합니다.
• 거칠기 측정 모드: 컬러 맵을 통해 데이터의 표면 거칠기를 확인합니다.
• 곡률 표시 모드: 데이터의 곡률을 컬러 맵을 통해 확인합니다.
• 변환 모드: 회전, 변환, 크기 조정 또는 변환 매트릭스를 사용하여 3D 스캔 데이터를 변환합니다.
• 측정 모드: 3D 데이터 또는 단면선의 거리, 각도, 길이 및 면적을 측정합니다.
• 편집 모드: 제공된 다양한 기능을 사용하여 데이터를 편집하고 다듬습니다.
• 완료: 파일을 "덮어쓰기" 또는 "내보내기"하여 변경 사항을 저장하고 프로그램을 닫습니다.

💡 측정 결과를 Medit Link에서 바로 소통할 수 있도록 유지하려면 메인 도구 모음에 있는 "스크린샷" 도구를 사용하여 스크린샷을 찍으세요.

H. 3D 데이터 보기

I. 도구 상자

• 현재 단계에 따라 사용 가능한 명령 옵션이 표시됩니다.

J. 사이드 툴바

데이터 표시 모드

• Textured: 색상 정보가 있는 데이터를 보는 데 사용됩니다.
• Textured with edge: 색상 정보와 가장자리가 있는 데이터를 표시하는 데 사용됩니다.
• 모노크롬: 데이터를 단일 색상으로 볼 때 사용합니다.
• 외곽선 모노크롬: 외곽선을 사용하여 단일 색상으로 데이터를 보는 데 사용됩니다.
• 와이어 프레임: 데이터를 외곽선으로만 표시하는 데 사용됩니다.

3D 데이터 보기 옵션

• +Z 축 보기: 전면 보기를 참조하십시오.
• -Z 축 보기: 후면 보기를 참조하십시오.
• +X 축 보기: 왼쪽 보기를 참조하십시오.
• -X 축 보기: 오른쪽 보기를 참조하십시오.
• +Y축 보기: 평면도를 봅니다.
• -Y 축 보기: 아래쪽 보기를 참조하십시오.
• 등각투영 뷰: 등각투영 뷰를 참조하십시오.
• 분할 보기: 두 세트의 데이터를 동시에 작업할 수 있습니다.
• 회전: 마우스 왼쪽 버튼을 클릭하고 끌어 데이터를 회전합니다.
• 그리드 설정: 그리드 표시 옵션을 설정하는 데 사용됩니다. 그리드를 표시하거나 숨기고 모델과 관련된 위치를 제어합니다(오버레이 켜기 또는 끄기).

K. 뷰 큐브

• View Cube는 3D 보기 방향을 표시하며 보기가 회전할 때 실시간으로 업데이트됩니다. 큐브의 면을 클릭하여 보기 방향을 정렬할 수 있습니다.
